Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

1KOMMA5°

Datum

24 oktober 2023

Ort

Filipstad, Värmlands län
Klämmornas överlappning
Ändklämmor skena
Skenornas infästning
90% godkända10% ej godkända

Om installationen

Paneler1Komma5° - Fullblack
MontagesystemMAFI: Roof Tile Bracket Läktfästen
MontagesystemWeland Stål: Plåttak Långskena
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
TillbehörUndercentral
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

2/8
Avstånd

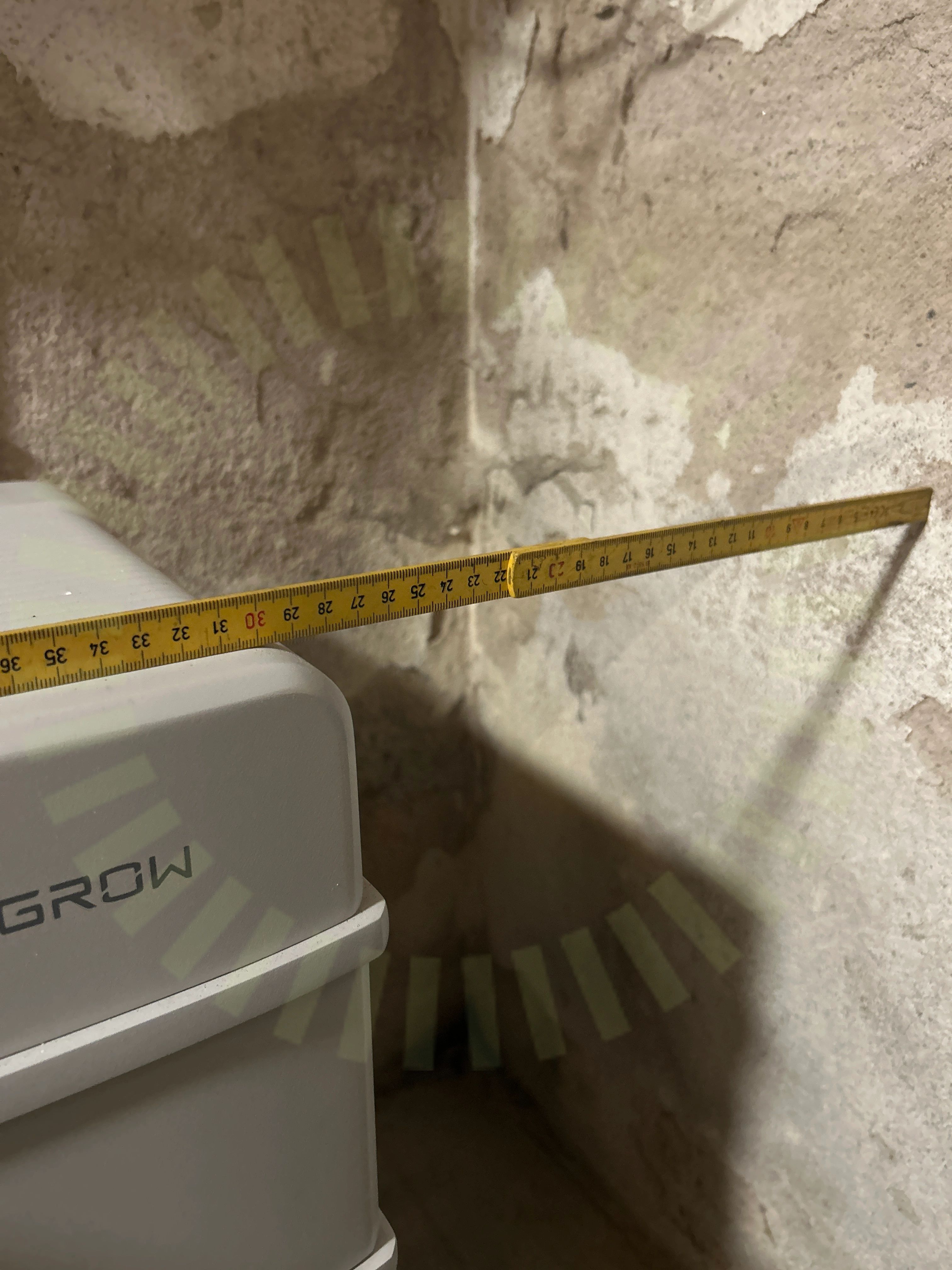

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.
Lock

2.2 Lock

Inte godkänd

Batteriets lock är inte fastskruvat.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 20.

Godkända kontrollpunkter

6/8
InfästningKommunikationMiljökravPESkadorVinkel

Plåttak, 1Komma5° - Fullblack

Anmärkningar

1/17
Klämmornas överlappning

3.1 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

1KOMMA5°: Module Installation manual EN 23.07, Sida 15

Godkända kontrollpunkter

15/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Plåttak, Weland Stål: Plåttak Långskena

Anmärkningar

3/15
Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)
Skenornas infästning

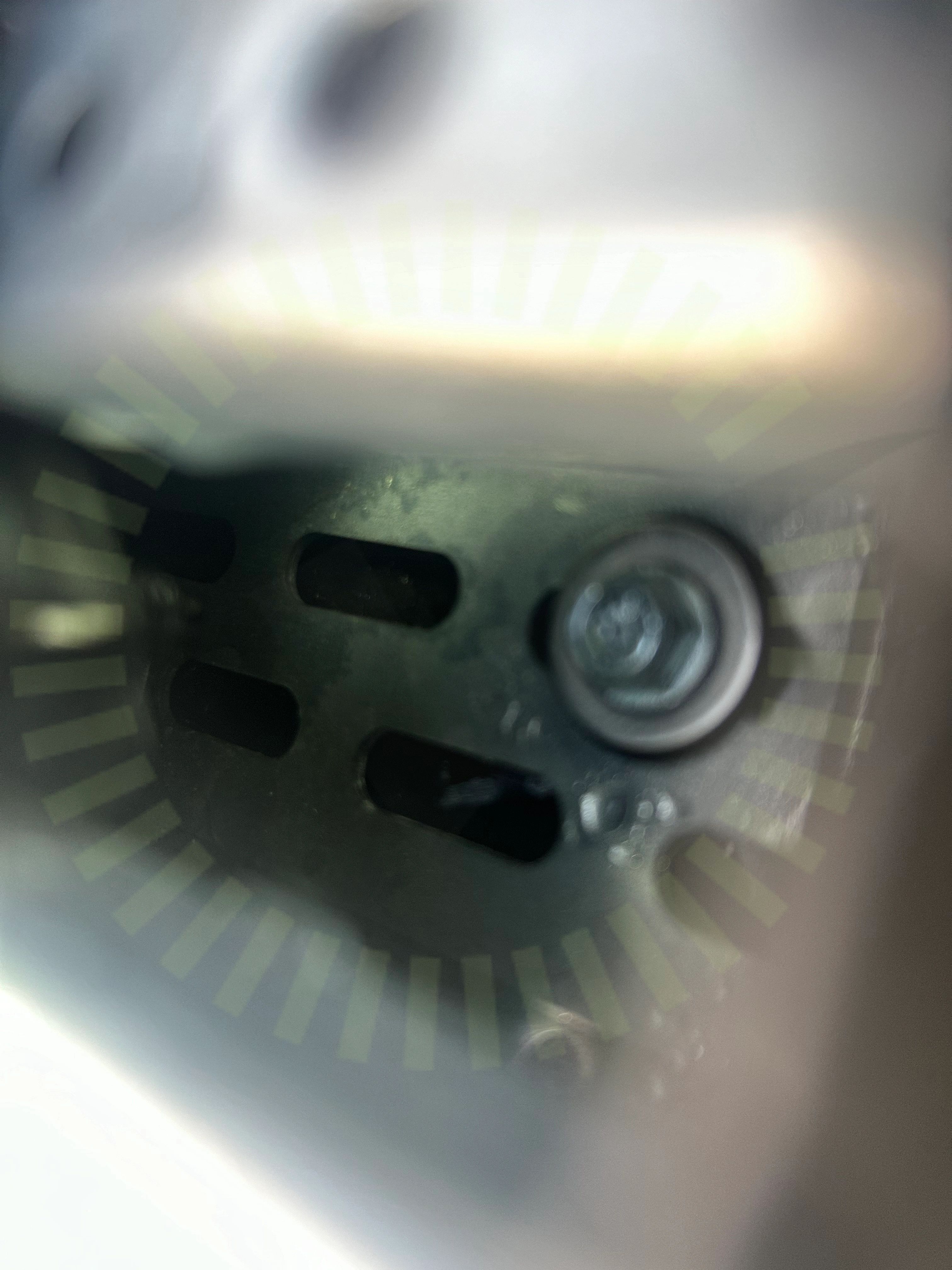

4.2 Skenornas infästning

Inte godkänd

Fel antal skruvar är använda i skeninfästning. Antalet skruvar första metern stämmer inte överens med tillverkarens anvisningar.

MA5101 Sid 1 (1) | Version 4 - 221219
Ändklämmor skena

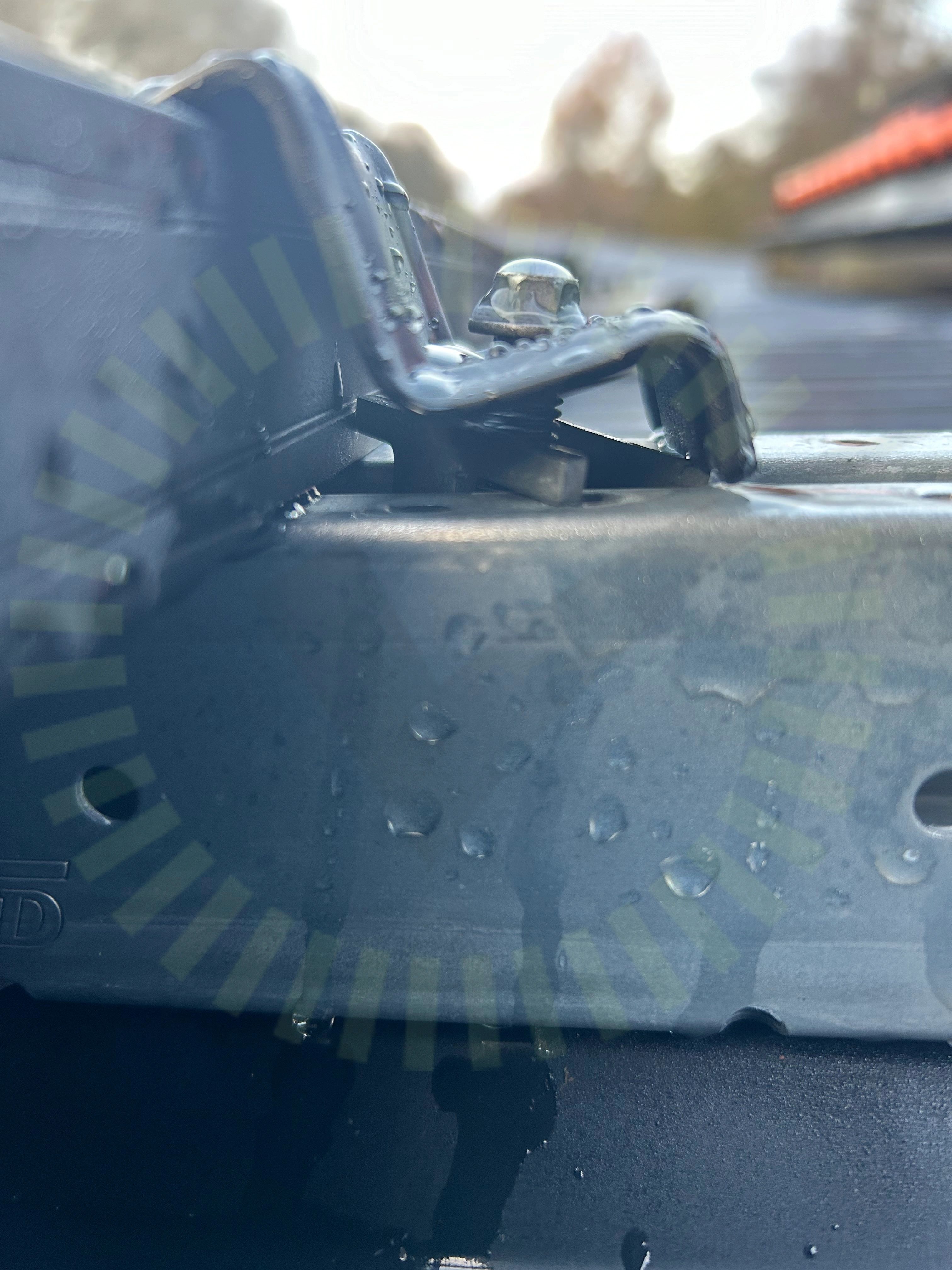

4.3 Ändklämmor skena

Inte godkänd

Ändklämmor är inte korrekt monterade. Sitter ej korrekt i skenan och skruven är ej åtdragen.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

12/15
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningVäderbeständigt material

Säkerhetsbrytare AC

Anmärkningar

1/8
Förskruvningar

5.1 Förskruvningar

Rekommendation

Förskruvningar för AC-brytare är placerade på ovansida, vilket i sig inte är ett fel. Det ökar dock risken för att fukt kan ta sig in i brytaren. Regelbunden tillsyn av brytaren rekommenderas.

Godkända kontrollpunkter

7/8
AnslutningBöjradieEgenskaperIdentifieringInfästningPlaceringYttre påverkan

Tak 1, 1Komma5° - Fullblack

Anmärkningar

1/17
Klämmornas överlappning

6.1 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

1KOMMA5°: Module Installation manual EN 23.07, Sida 15

Godkända kontrollpunkter

14/17
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/17
Förbindelse av kontakterSträngförläggning

Tak 1, MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

4/20
Skenornas överhäng

7.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Mounting Description MAFI Solar, Sida 4/7, 2022

7.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

7.3 Säkerhetsavstånd

Inte godkänd

Lastberäkning att kontrollera mot saknas. Minsta mått till kant är 180 mm.

7.4 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt. Högsta uppmätta mått är 900 mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

15/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarUnderbyggnadVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/20
Takgenomföring

Undercentral

Godkända kontrollpunkter

6/6
BöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Informering av solceller

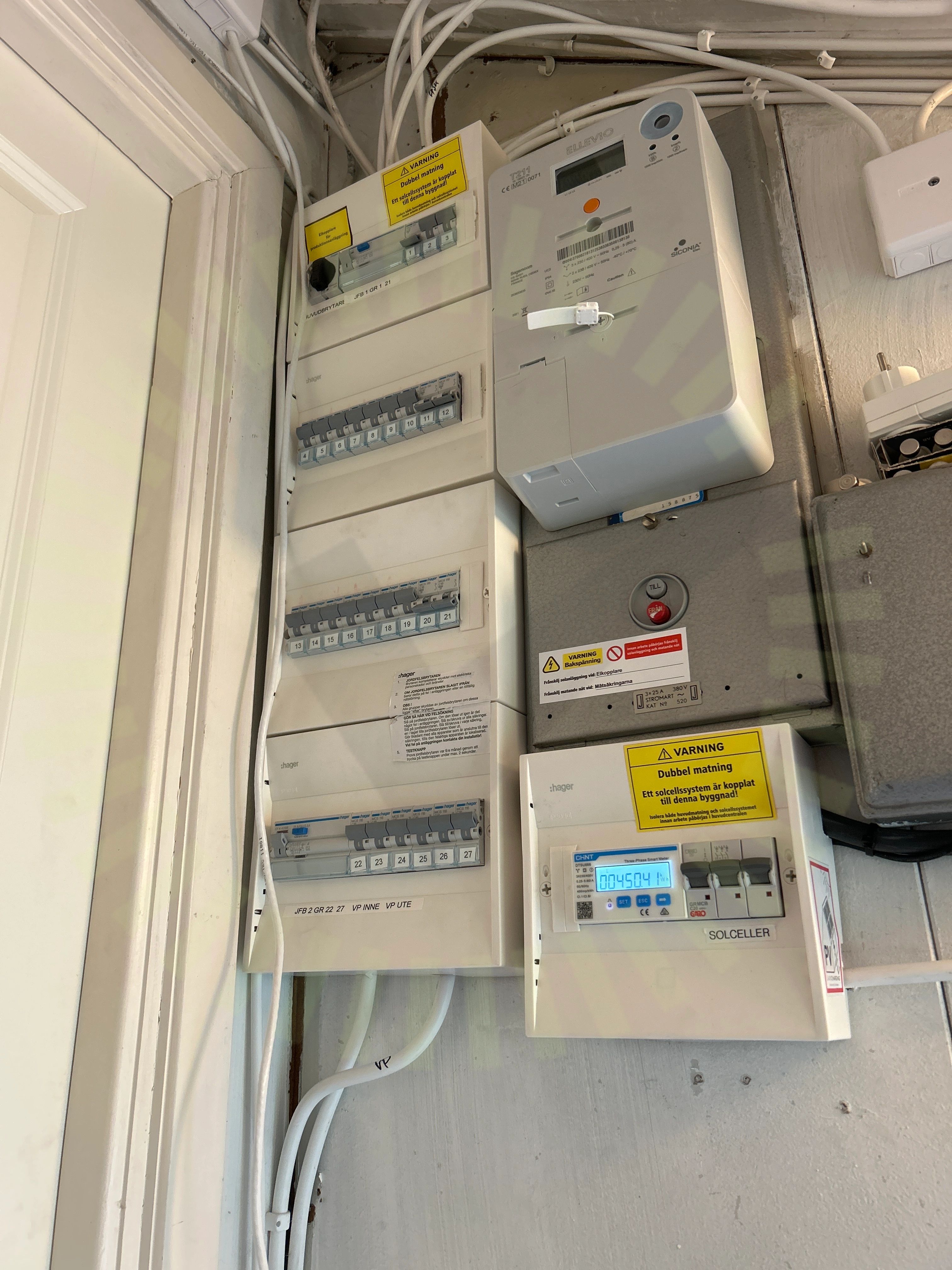

9.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/34
AC Kablage förläggning

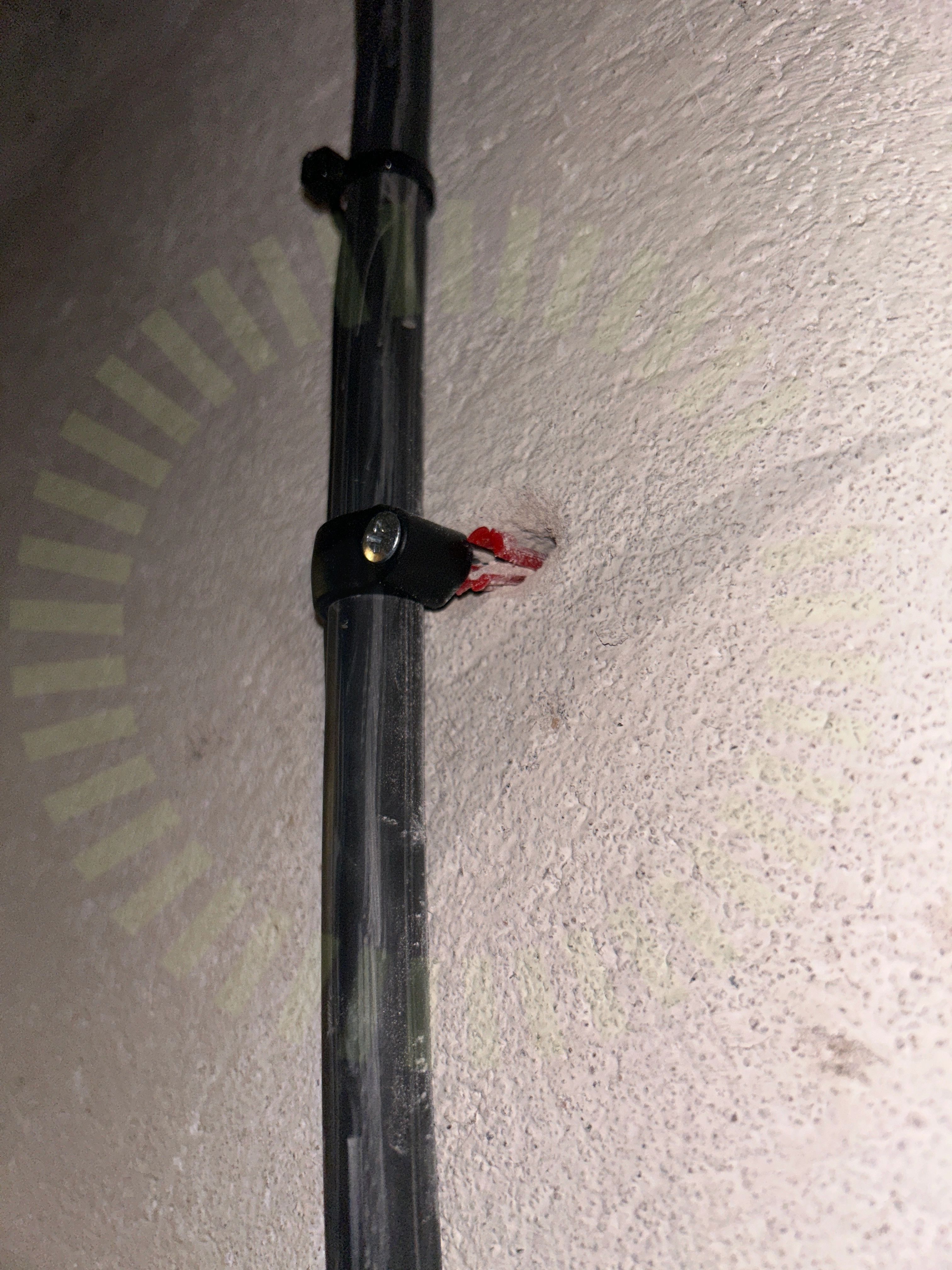

10.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage sitter löst i väggen.

SS 436 40 00 (522.8.4)
Skadat kablage

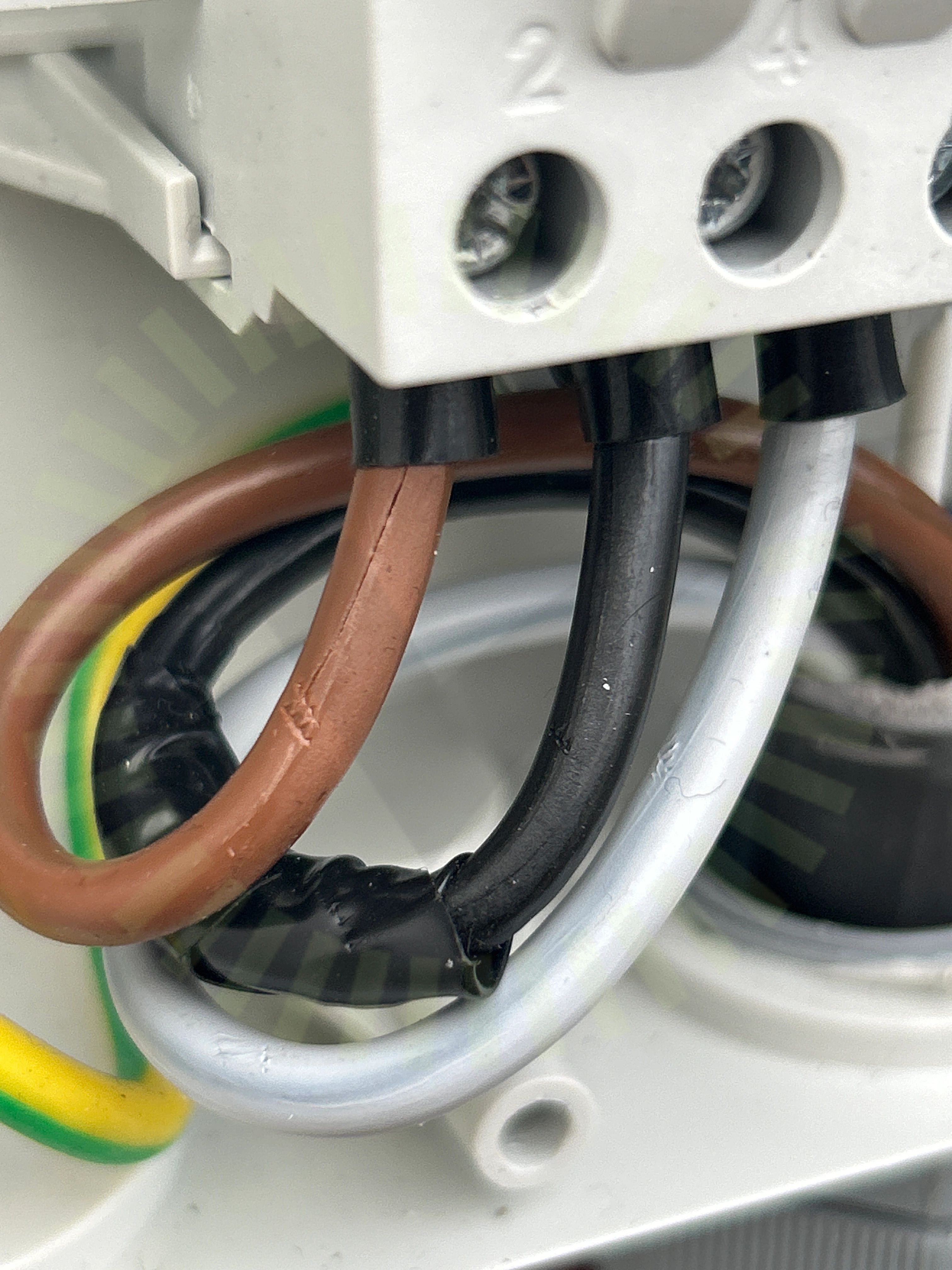

10.2 Skadat kablage

Inte godkänd

Isolering på kablage skadat i AC-brytaren, gäller samtliga tre kablar på bilden.

Godkända kontrollpunkter

32/34
AC BöjradieAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
