Besiktningsrapport

9.6

Installation genom

Raymond

Datum

3 mars 2023

Ort

Bollebygd, Västra Götalands län

Kopplingslåda

Råspontsinfästning

Fästen placering

Placering

96% godkända4% ej godkända

Om installationen

PanelerGruppSol: SVERIGEPANELEN SuperBlack

OptimerareFerroAmp: SSO 8kW

MontagesystemK2: SingleRail: CrossHook 3S

VäxelriktareFerroAmp: FerroAmp 14kVA

BatteriFerroAmp: ESS

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/8

2.1 Placering

Inte godkänd

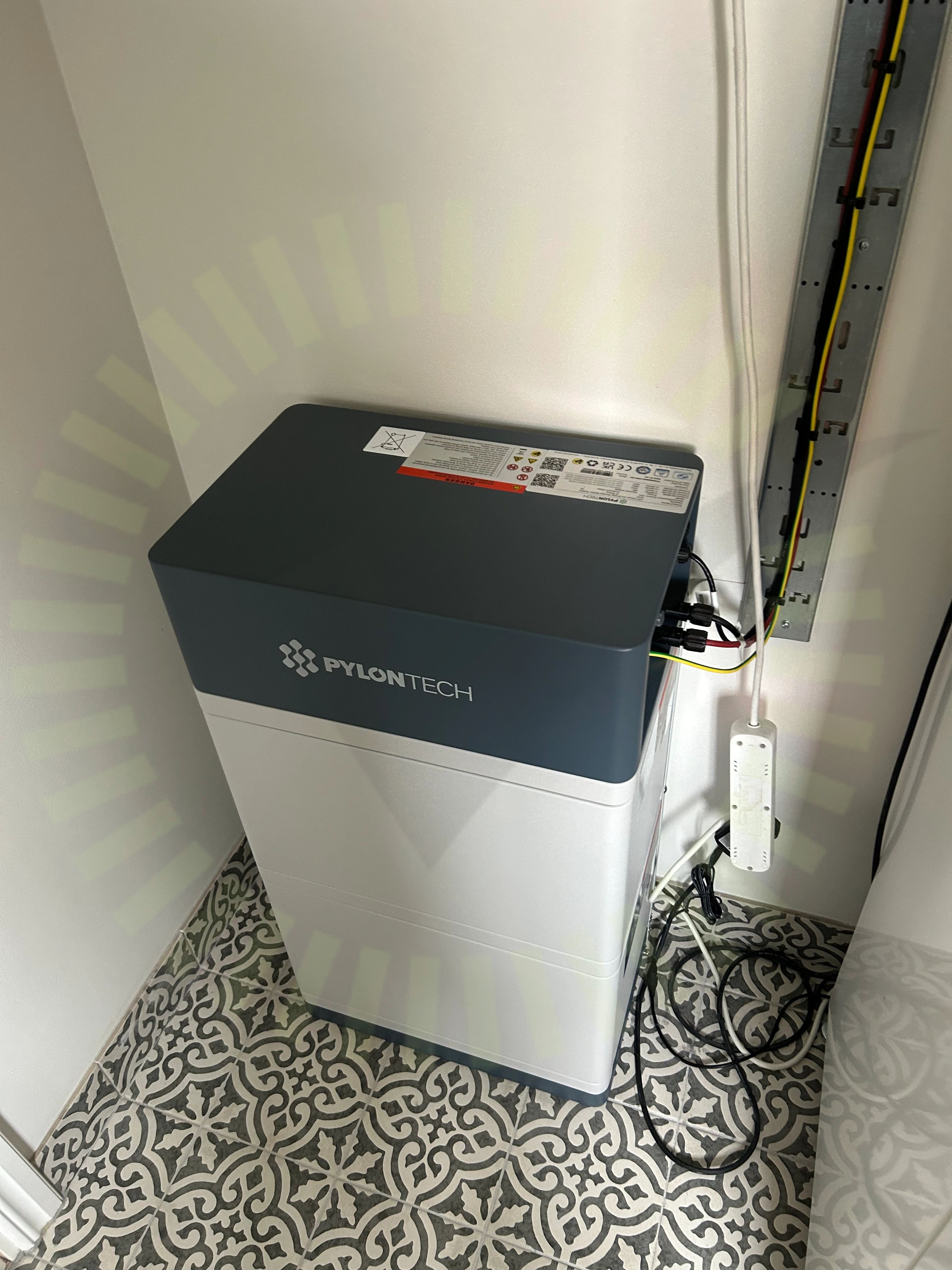

Minimum avstånd från batteri moduler till omgivning är 50cm för PYLONTECH modul stackar. Ferroamp anger inte det själva i sin manual utan länkar på sin hemsida, (https://ferroamp.com/support/nedladdningar/ -- Energilager: ESS Battery manual) till PYLONTECH operation manual.

PYLONTECH - FORCE-H2 Operation Manual. Version: 21P2FH0503 - S14 (3.3.5).

Godkända kontrollpunkter

6/8

Fastsäkring av modulerKommunikationLåsning av modulMiljöPESkador

Ej tillgängligt vid besiktning

1/8

Infästning

Optimerare

Godkända kontrollpunkter

8/8

Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterPlaceringSkadaVärmeutveckling

Tak 1, GruppSol: SVERIGEPANELEN SuperBlack

Anmärkningar

2/15

4.1 Fästen placering

Inte godkänd

Infästning följer inte tillverkarens anvisningar.

Tillverkarens anvisningar

4.2 Kopplingslåda

Inte godkänd

Kablar från paneler är för hårt åtdragna på flertal ställen på anläggningen så att ingen dragavlastning erhålls.

Godkända kontrollpunkter

13/15

DräneringshålFöremål bakstyckeKlämmornas överlappningKontakterKontakterMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

1/33

5.1 Råspontsinfästning

Inte godkänd

Fästet skall skruvas fast med 6 st skruv enligt tillverkarens anvisningar. Saknas 2 st skruv. Plattan skall vara 250x250mm, i detta fallet är den 200x120mm.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

Godkända kontrollpunkter

32/33

Använd skruv för klämmaFrämmande materialInfästningarKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenornas överhäng korslagerSkenors avstånd till varandra korslagerSkenskarvarSkenskarvar korslagerSkruvar korrektSkyddSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakstolsbreddTakstolsinfästningTermisk brytpunkt skenorTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

26/26

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktHuvudsäkringInfästningInternetKabelLedare fastspändaMärkningStrömtransformatorerSäkringVentilationVinkelVärmeutveckling
