Besiktningsrapport

8.7

Installation genom

EcoKraft

Datum

19 december 2023

Ort

Norberg, Västmanlands län

DC kabel förläggning

Kabeluppfästning

Kopplingslåda böjradie

+ 6

85% godkända15% ej godkända

Om installationen

PanelerSolarWatt: classic H 1.1

MontagesystemRenusol: MS+P

VäxelriktareSMA: STP (12-25)-50

TillbehörUndercentral

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Överspänningsskydd DC har inte installerats.

Avtal

1.2 Strängschema

Inte godkänd

Strängschema är otydligt.

Godkända kontrollpunkter

1/3

Mätprotokoll DC

Tak 1, Renusol: MS+P

Anmärkningar

5/19

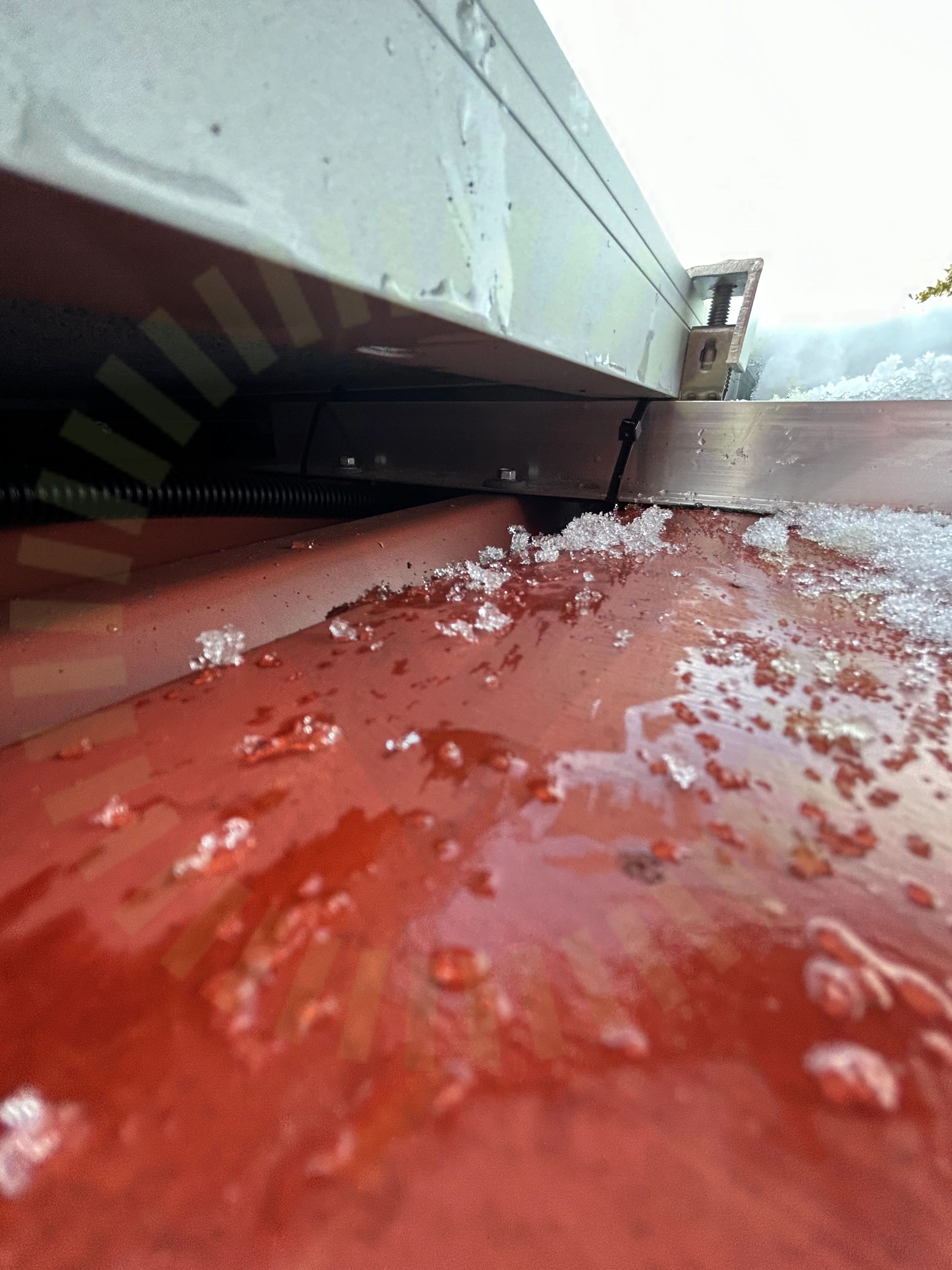

2.1 Klämmans placering i skena

Inte godkänd

Klämma är inte placerade i mitten av skenan.

Renusol: 20210608 AllLanguages MS+ P InstallationGuide, sida 12-16

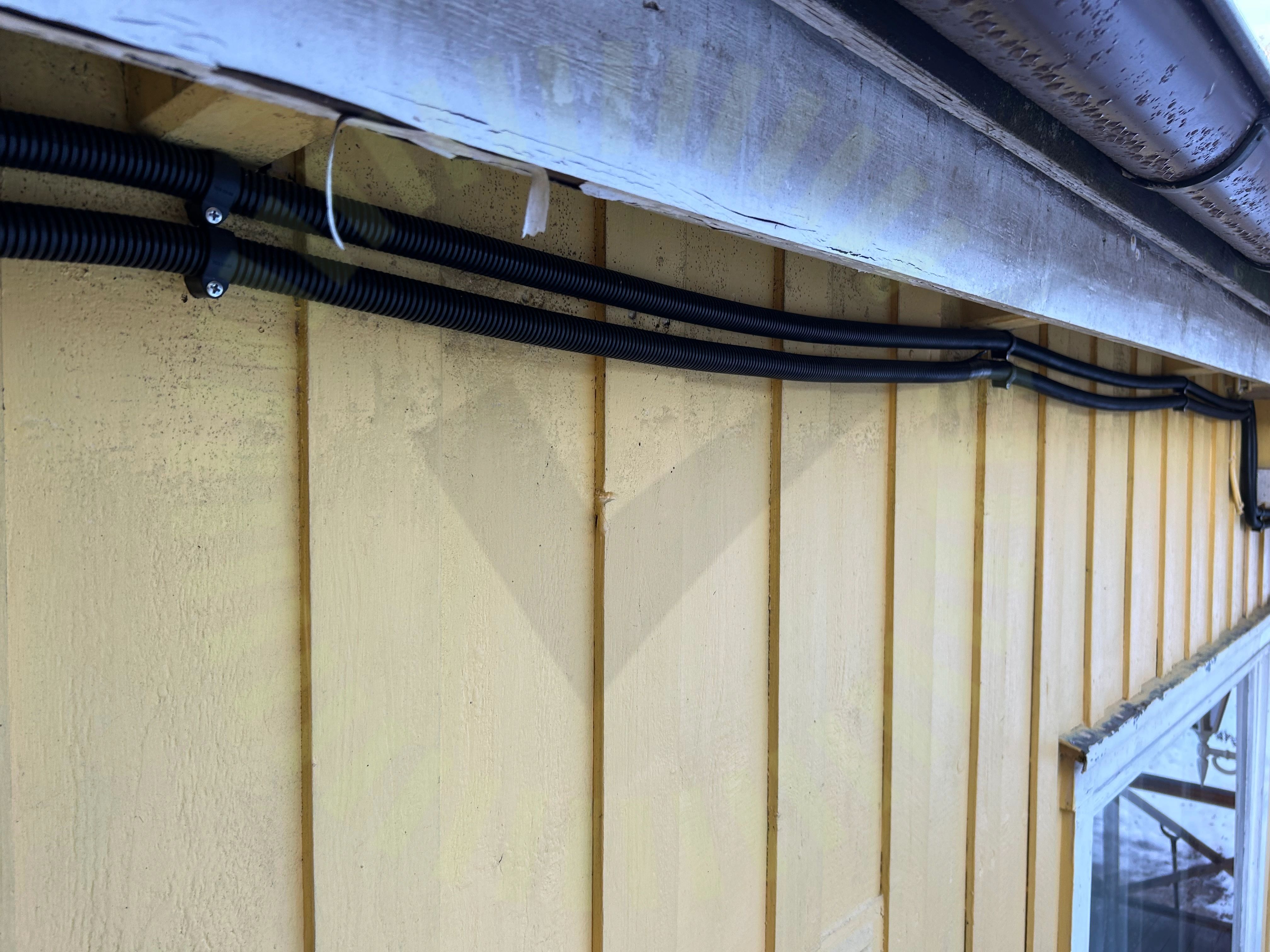

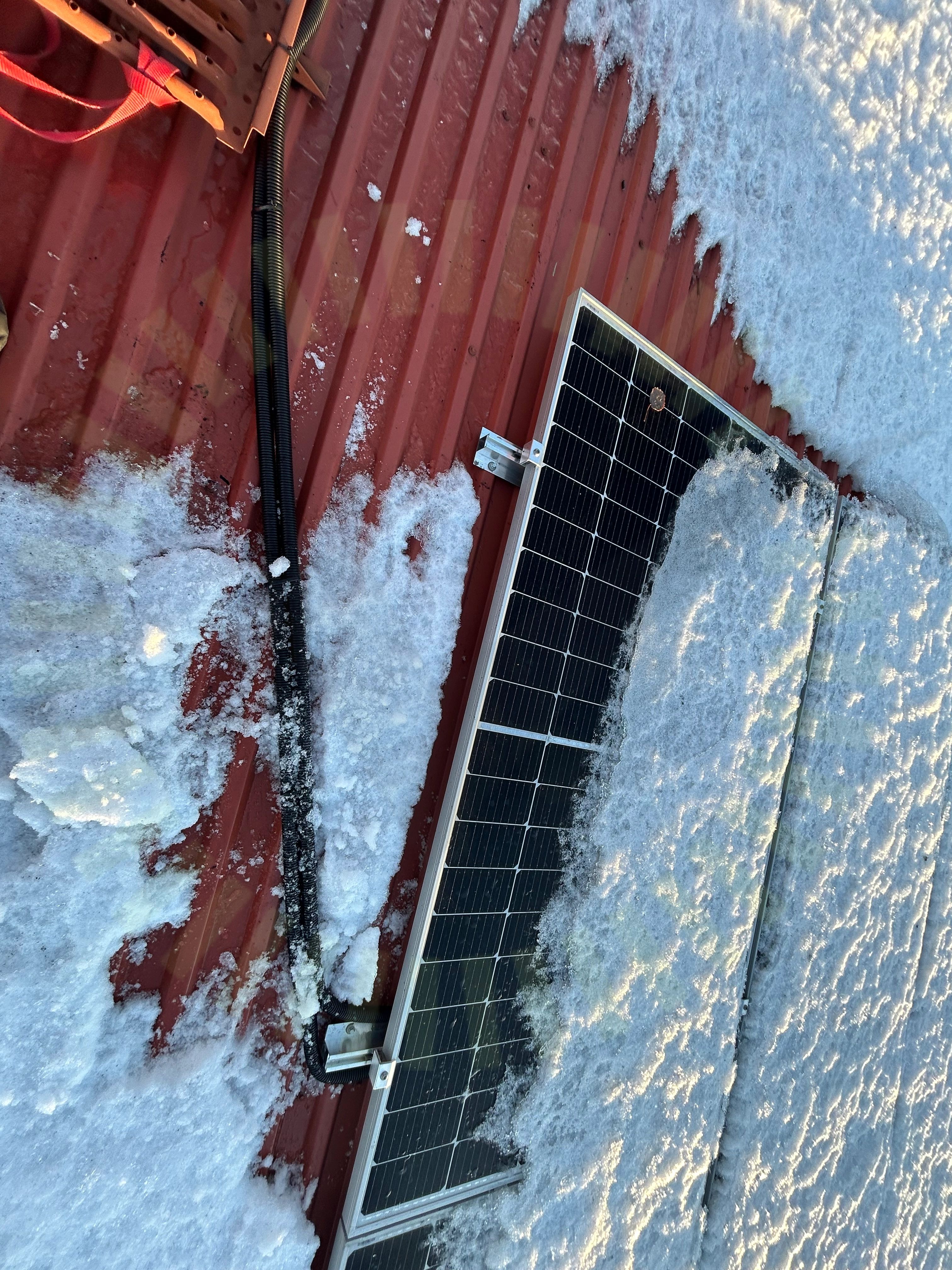

2.2 DC kabel förläggning

Inte godkänd

Kablage är olämpligt uppfäst.

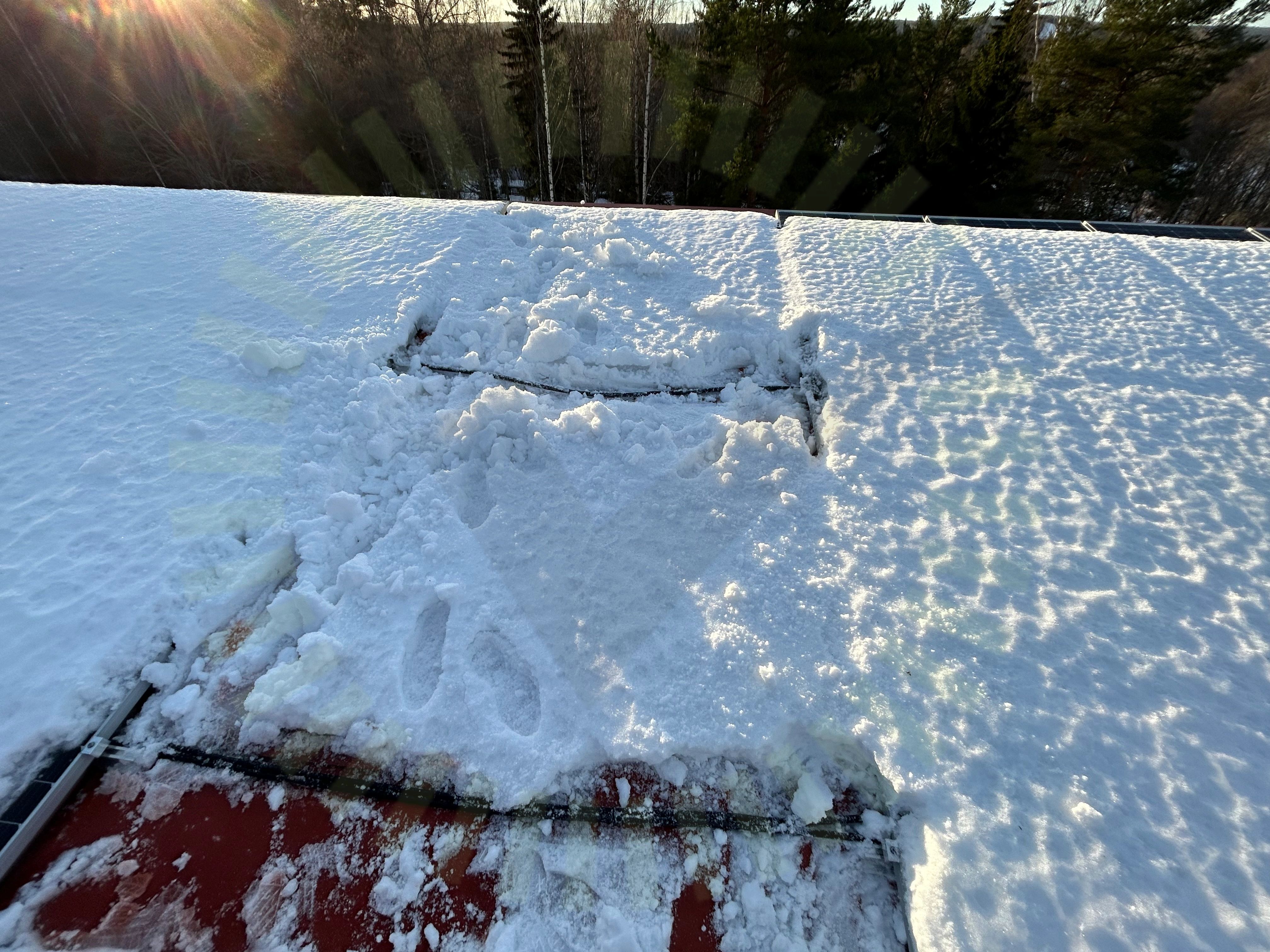

2.3 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

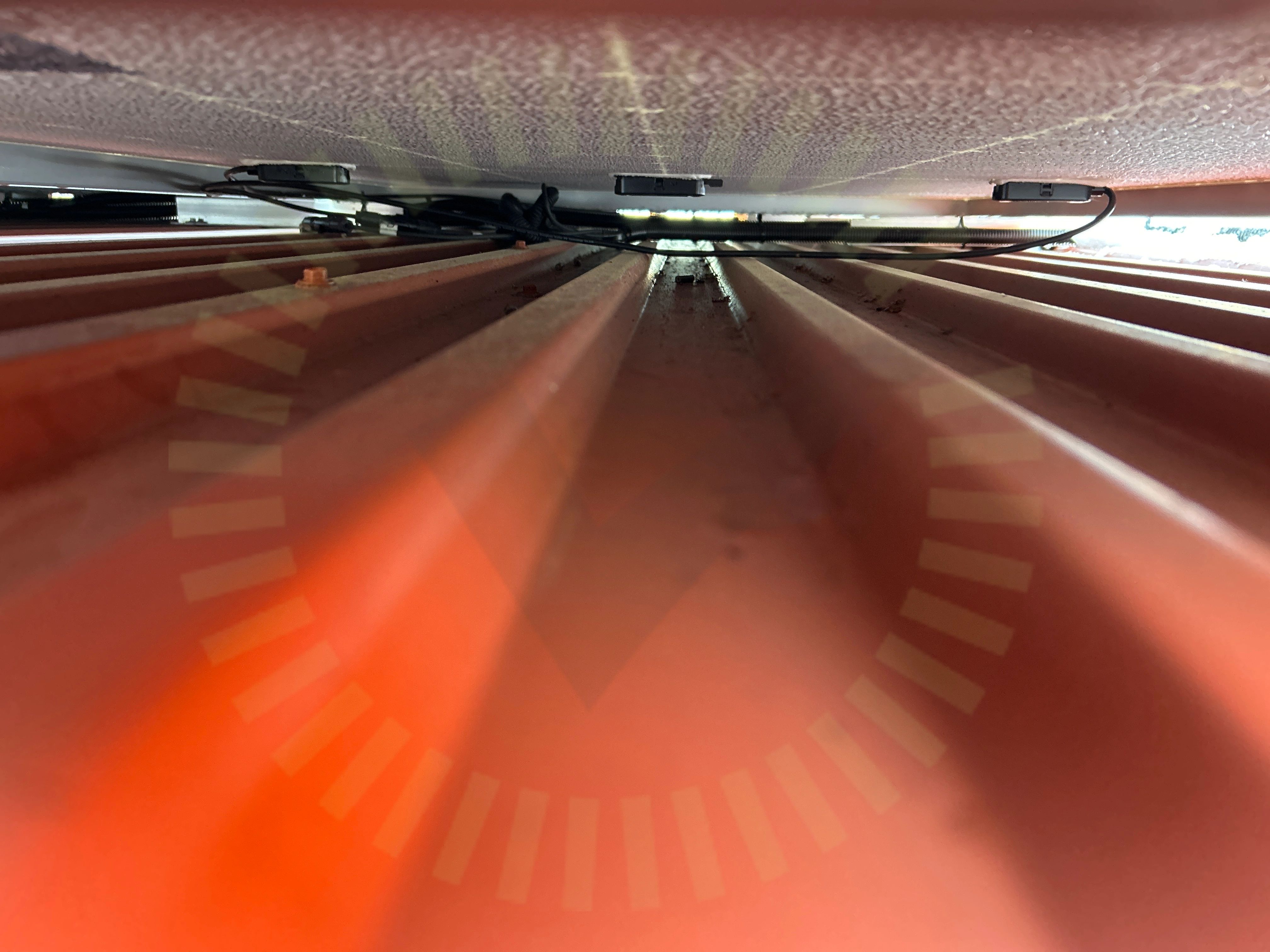

2.4 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd i hela anläggningen. Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

2.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

14/19

Använd plåtskruvFrämmande materialFöremål mellan skena och panelramMittklämmorPlaceringPlåtens tjocklek och formPlåtinfästningSkadorSkenans utstick för klämmaSkenornas överhängTakets lutningTätningVäderbeständigt materialÄndklämmor

Tak 1, SolarWatt: classic H 1.1

Anmärkningar

3/16

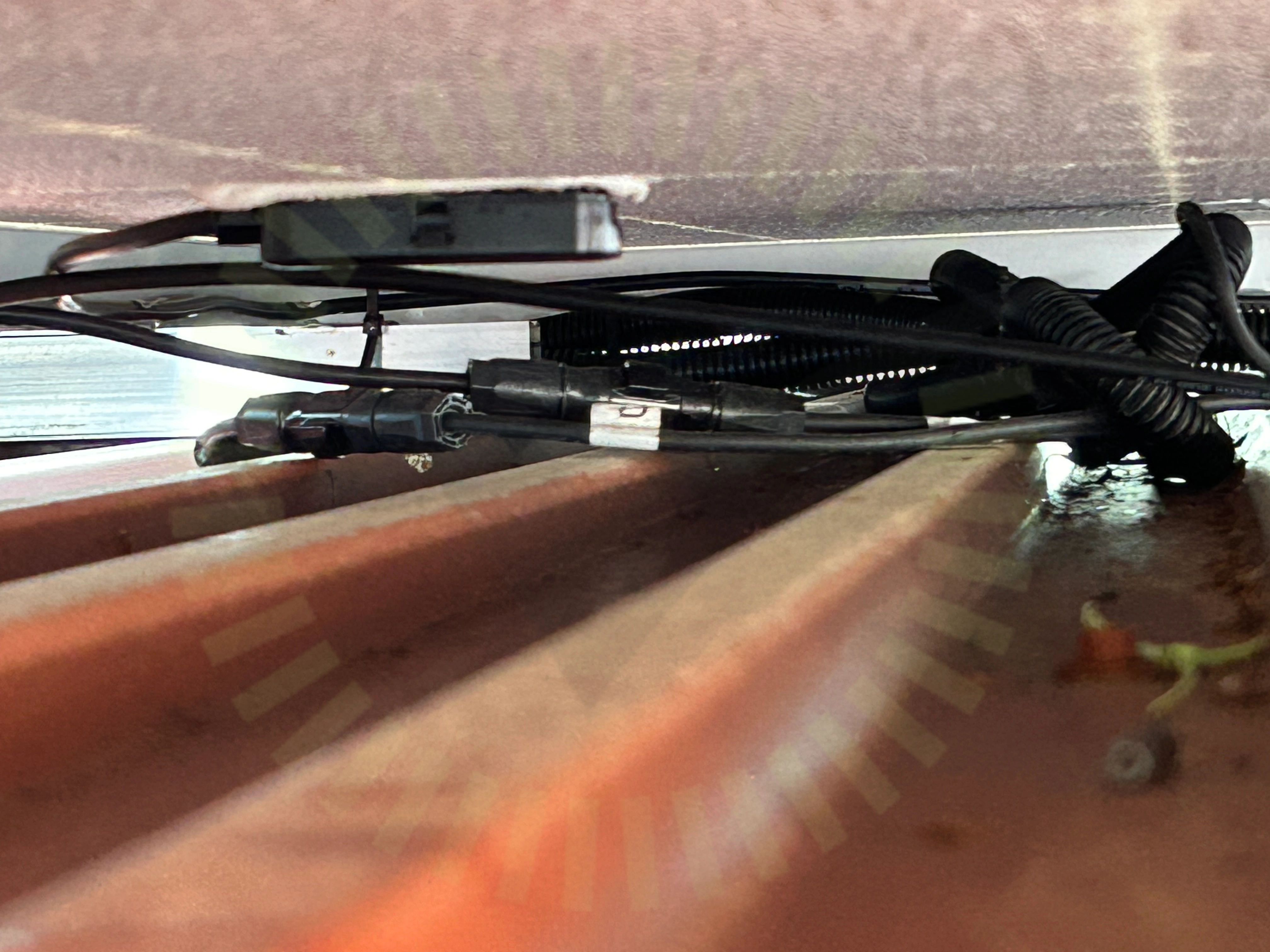

3.1 Kontaktdon

Inte godkänd

Kontakter ligger an mot takytan.

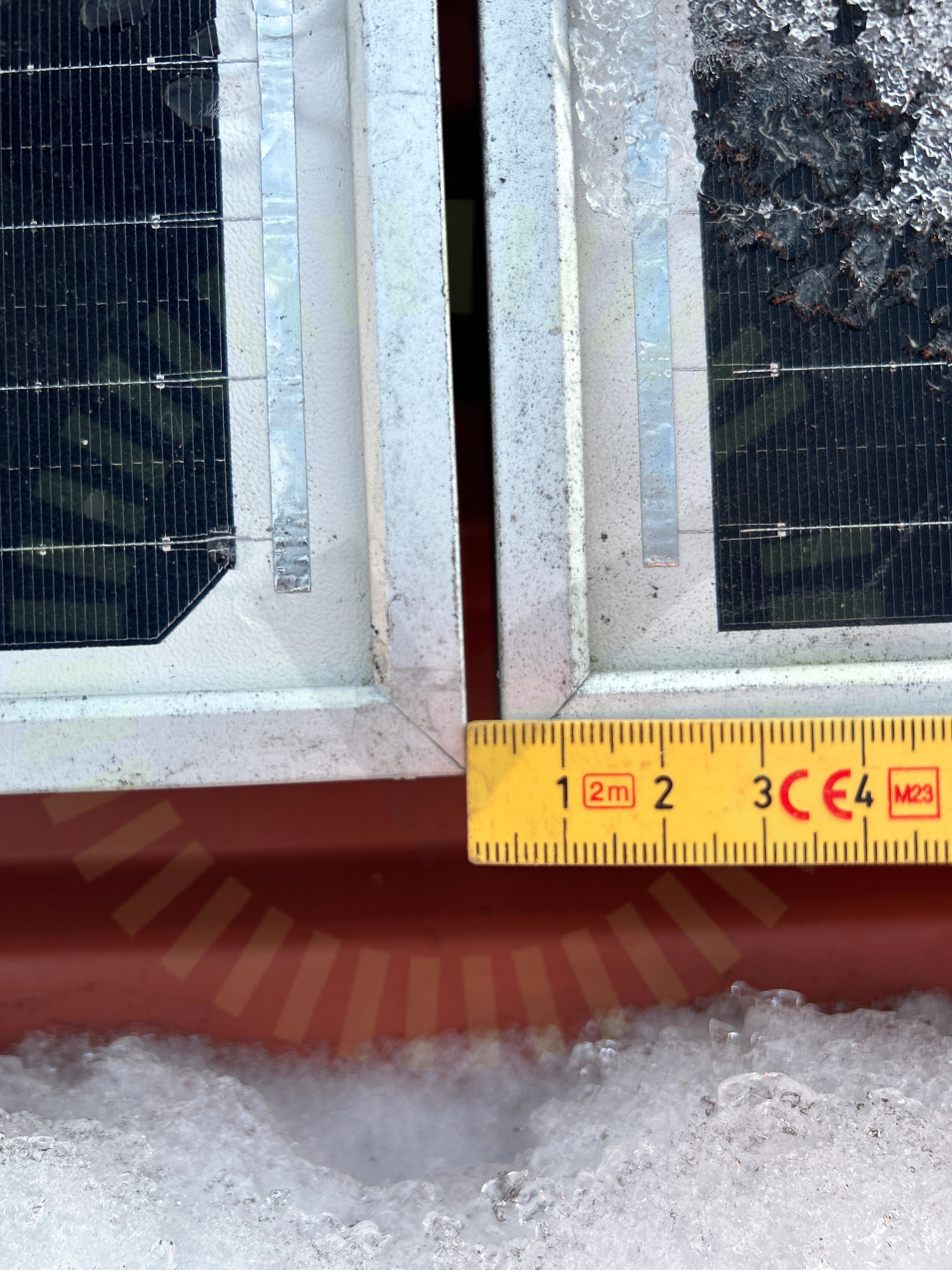

3.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Solarwatt: Panel classic H 1.1/1.2 pure/style Installation Manual Rev 2 | 24.08.2022, Sida 17

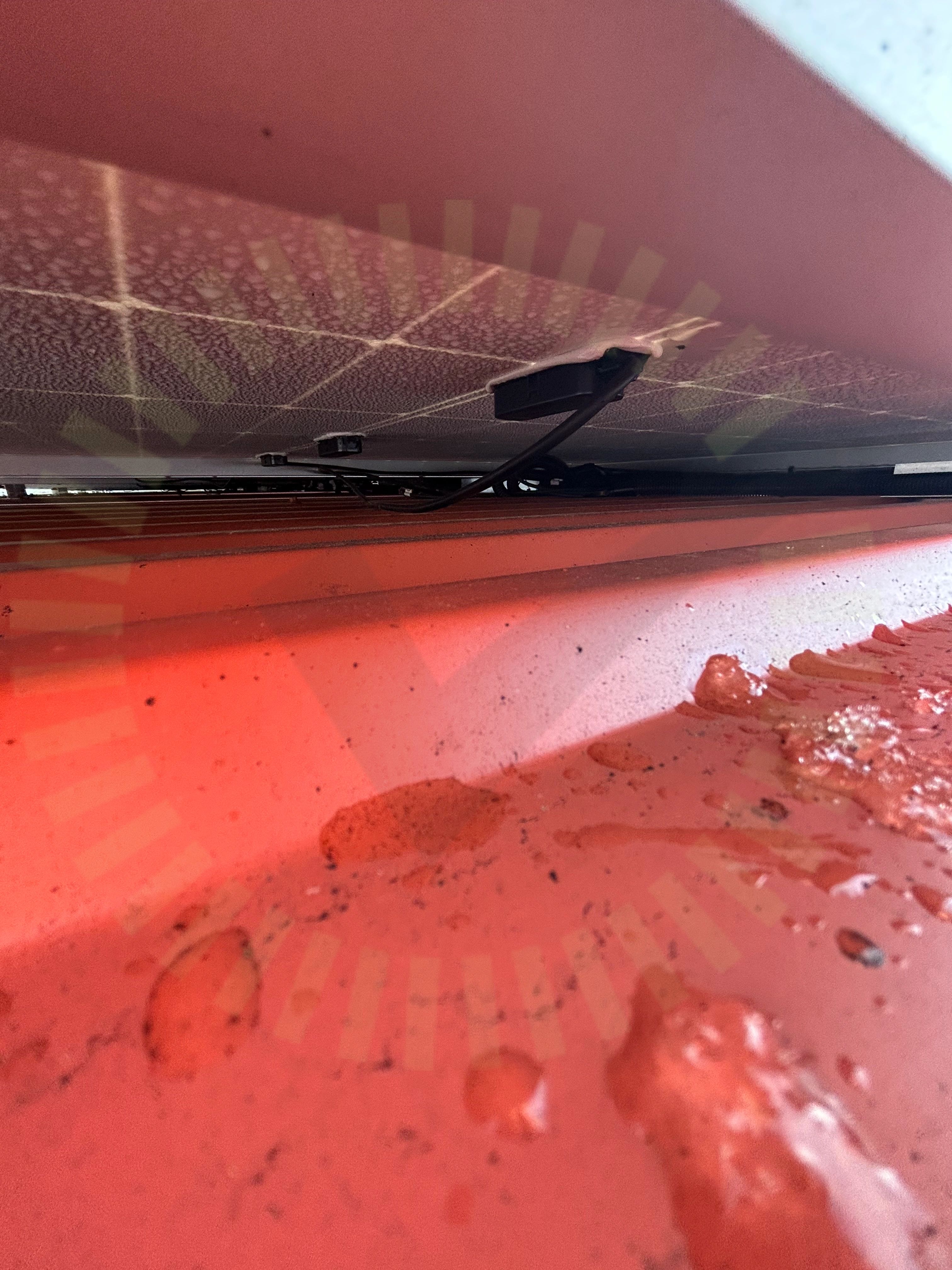

3.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/16

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktyta klämmaPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/16

Skador på panel

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4

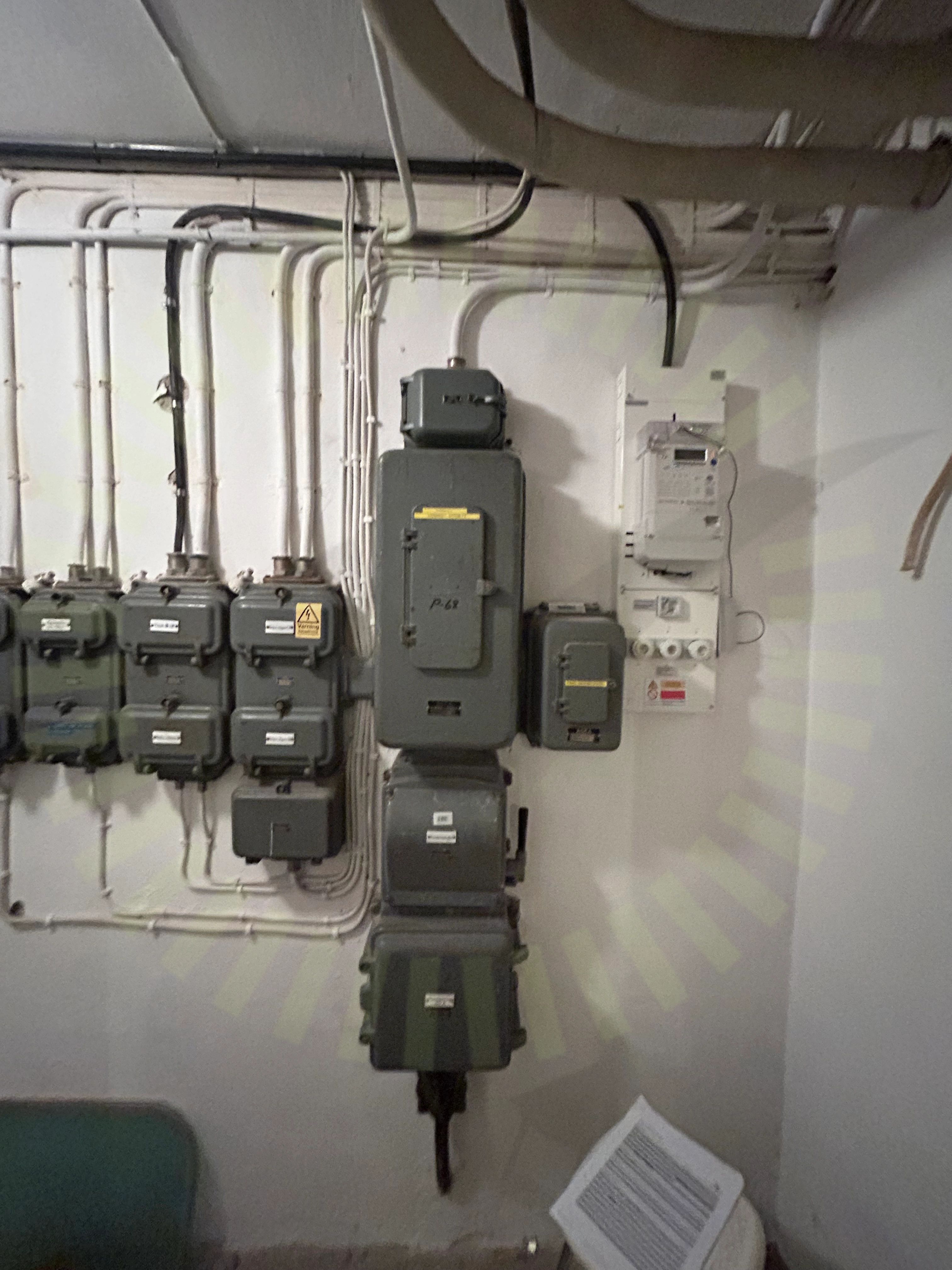

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/36

6.1 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

6.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas. Detta gäller på kabel från mätartavla till plint inne i gjutjärnskapsling.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

34/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
