Besiktningsrapport
9.7
Installation genom
SunBro
Datum
5 mars 2024
Ort
Nödinge, Västra Götalands län
Underbyggnad
Panelramar separerade
Anslutning av ledare
97% godkända
3% ej godkända
Om installationen
Paneler
Longi: LR5-54HTB
Montagesystem
Weland Stål: Läktfästen
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Undercentral
Installerad av SunBro som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, Longi: LR5-54HTB
Anmärkningar
1/18

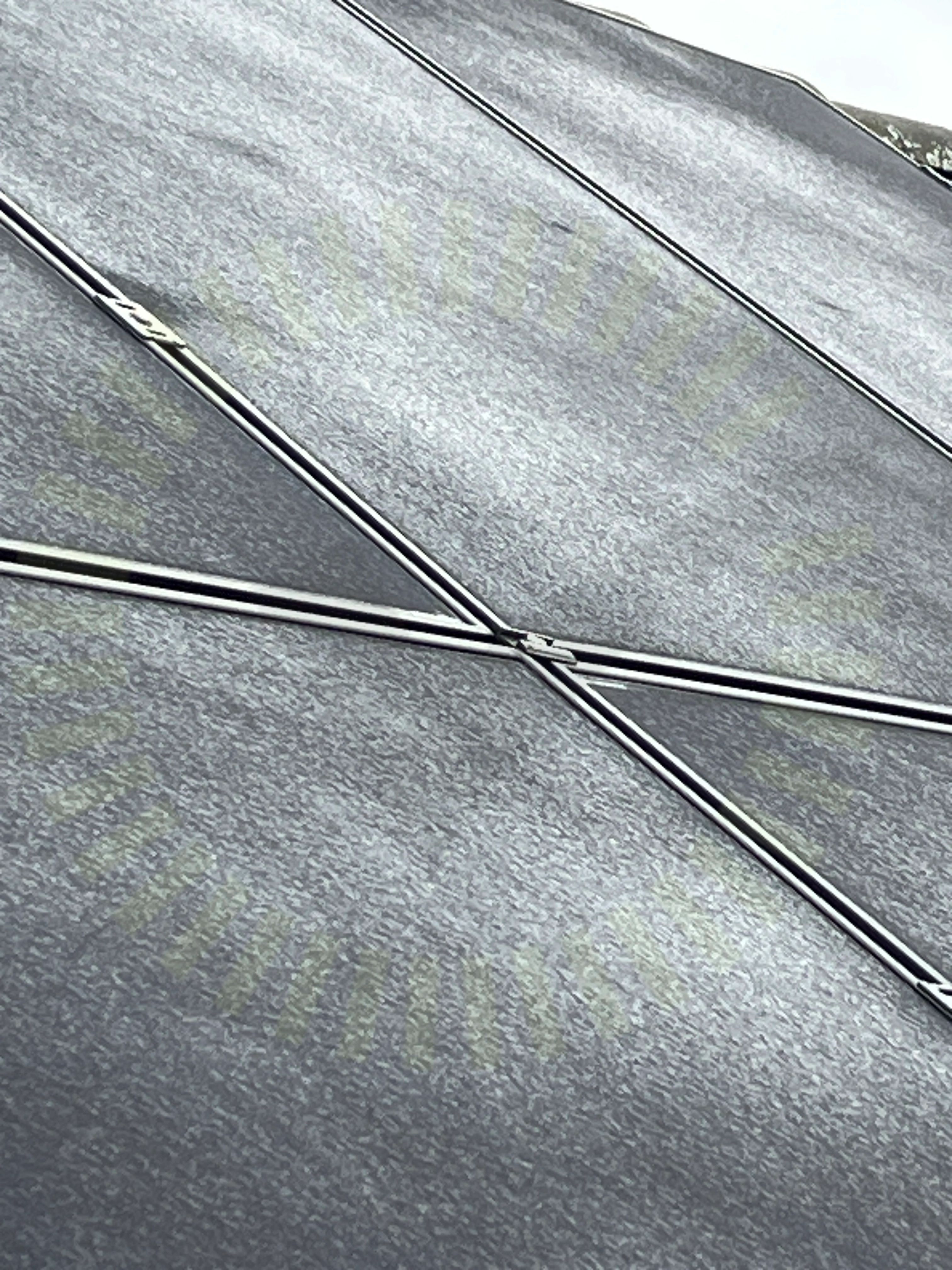

2.1 Panelramar separerade
Inte godkänd
Det ligger en distans kvar emellan panelerna.
Installation Manual for LONGi Solar PV Modules V18, Sida 11
Godkända kontrollpunkter
16/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/18
Strängförläggning
Tak 1, Weland Stål: Läktfästen
Anmärkningar
1/22
3.1 Underbyggnad
Inte godkänd
Läkten är för klena för den beräknade lasten. 35x25.
Produktdatablad solpanelsfäste PD5109 | Version 4 - 230220 | Sid 1 (1)
Godkända kontrollpunkter
21/22
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Läktinfästning
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Takgenomföring
Takkrokarnas CC
Tvådelad Takkrok
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36

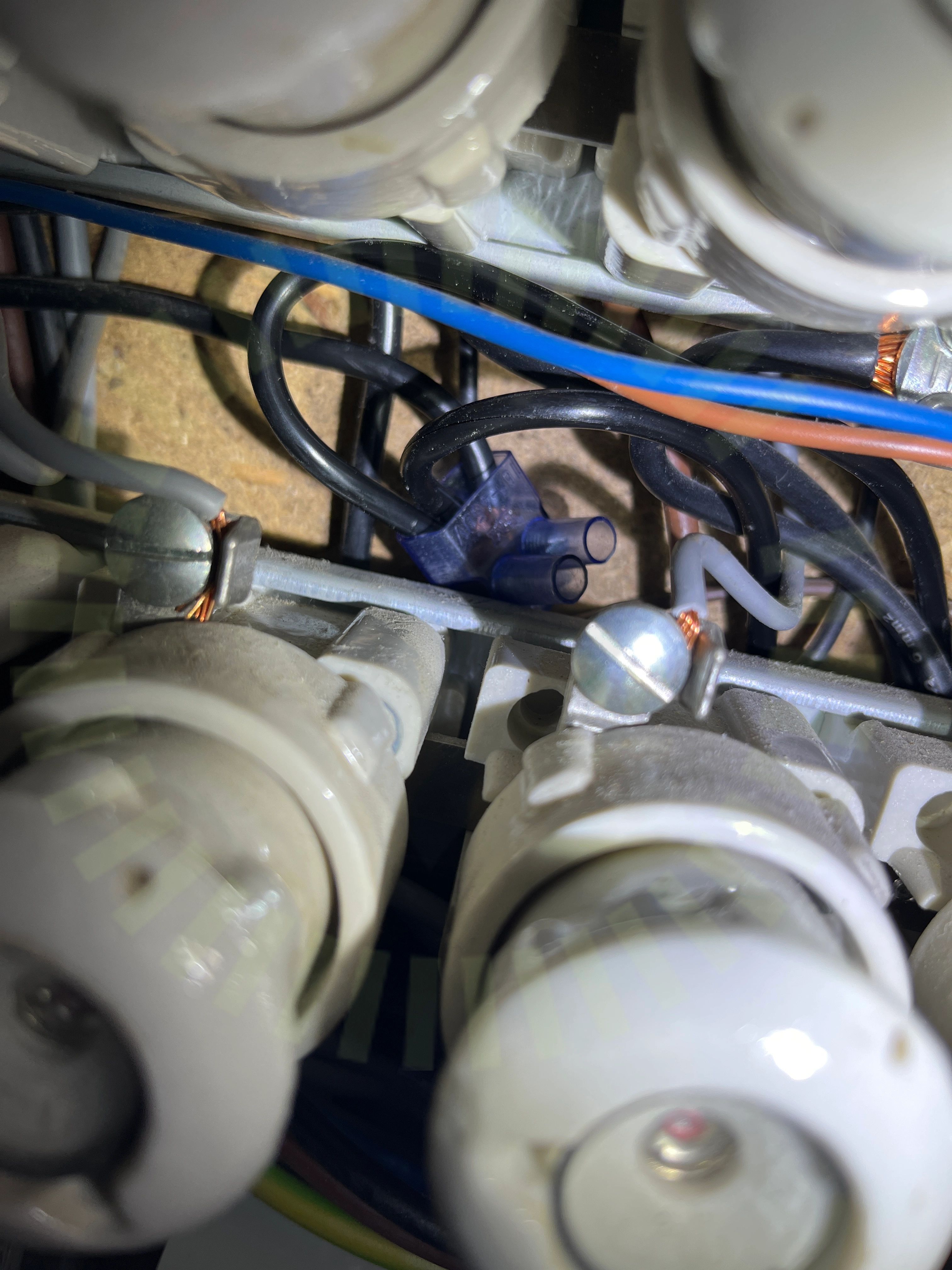

6.1 Anslutning av ledare
Inte godkänd
Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad. Detta gäller i toppklämmorna. Kardeler spretar även från pen plinten.
SS 436 40 00 (134.1.4)
Godkända kontrollpunkter
35/36
AC anslutning växelriktare
AC kablage förläggning
AC Kablage förläggning
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
