Besiktningsrapport
9.8
Installation genom
Enermont
Datum
21 augusti 2024
Ort
Skånes Fagerhult, Skåne län
Avstånd närliggande objekt
Fastsäkring av produkt
Förskruvning
Klämmornas placering
97% godkända
3% ej godkända
Om installationen
Paneler
Leapton: LP182*182-M-54-NH
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
GoodWe: GW5-10kW ET Series
Batteri
GoodWe: Lynx Home F Series
Tillbehör
Undercentral
Tillbehör
GoodWe: GM series
Installerad av Enermont som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Anmärkningar
2/12
2.1 Avstånd närliggande objekt
Inte godkänd
Batteriet har inte rätt avstånd till omkringliggande material.
GoodWe: Lynx Home F Series (HV) User Manual V1.9-2023-04-30, Sida 14
2.2 Fastsäkring av produkt
Inte godkänd
Används justerbara fötter ska batteriet vara fastsäkrat i golvet.
GoodWe: Lynx Home F Series (HV) User Manual V1.9-2023-04-30, Sida 16-20
Godkända kontrollpunkter
10/12
Bakomliggande material
Batteri PE
DC anslutning
Lutning
Signalkabel batteri
Skador
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Smartmätare
Godkända kontrollpunkter
4/4
CT Klämmor
Kommunikationskabel
Placering av klämmor
Smartmätare matning
Tak 1, Leapton: LP182*182-M-54-NH
Anmärkningar
1/17

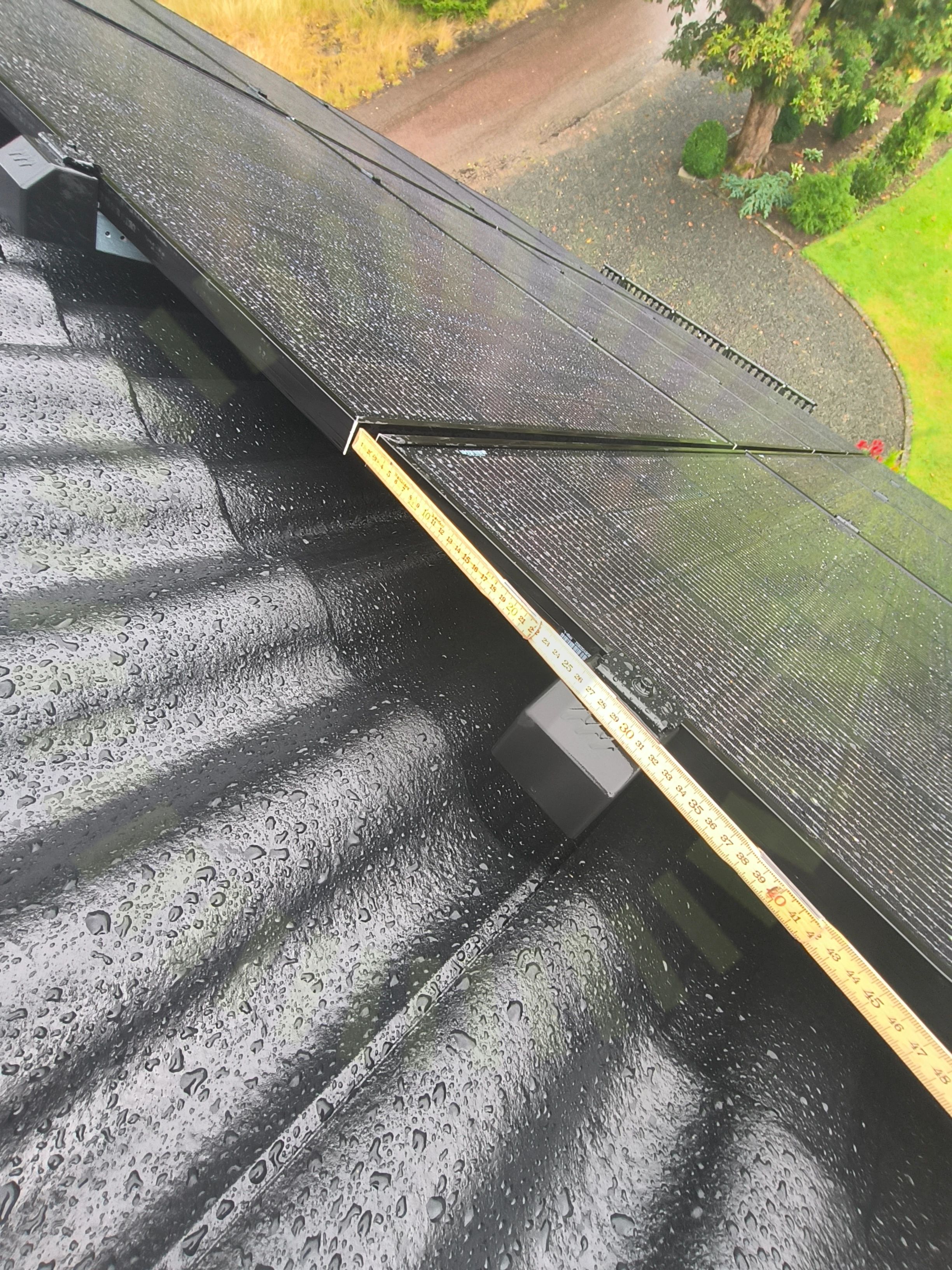

4.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Leapton: Installation & Maintenance 2023 V4, Sida 15-17
Godkända kontrollpunkter
12/17
Avstånd till hav
Avstånd till yta
Dräneringshål
Föremål mot bakstycke
Klämmornas storlek
Klämmornas överlappning
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Ej tillgängligt vid besiktning
4/17
Förbindelse av kontakter
Kontaktdon
Stress på kontakter
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
23/24
Använd skruv
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Stående skenor
Säkerhetsavstånd
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/24
Takgenomföring
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/37
8.1 Förskruvning
Inte godkänd
Ena hålet är ej tätat i förskruvning
User Manual ET Series / ET Plus Series 5.0-10.0kW V1.3-2024-01-05, Sida 40-43
Godkända kontrollpunkter
36/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Utrymme
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
