Besiktningsrapport
9.8
Installation genom
1KOMMA5° Syd (fd SolensEnergi)
Datum
24 april 2023
Ort
Åkarp , Skåne län
C-profil
Klämmor rätt förläggning
Kontakter
96% godkända
4% ej godkända
Om installationen
Paneler
Denim: U M3 405-410 BB 108H
Montagesystem
Weland Stål: Papptak
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, Denim: U M3 405-410 BB 108H
Godkända kontrollpunkter
15/15
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontakter
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Weland Stål: Papptak
Anmärkningar
2/22

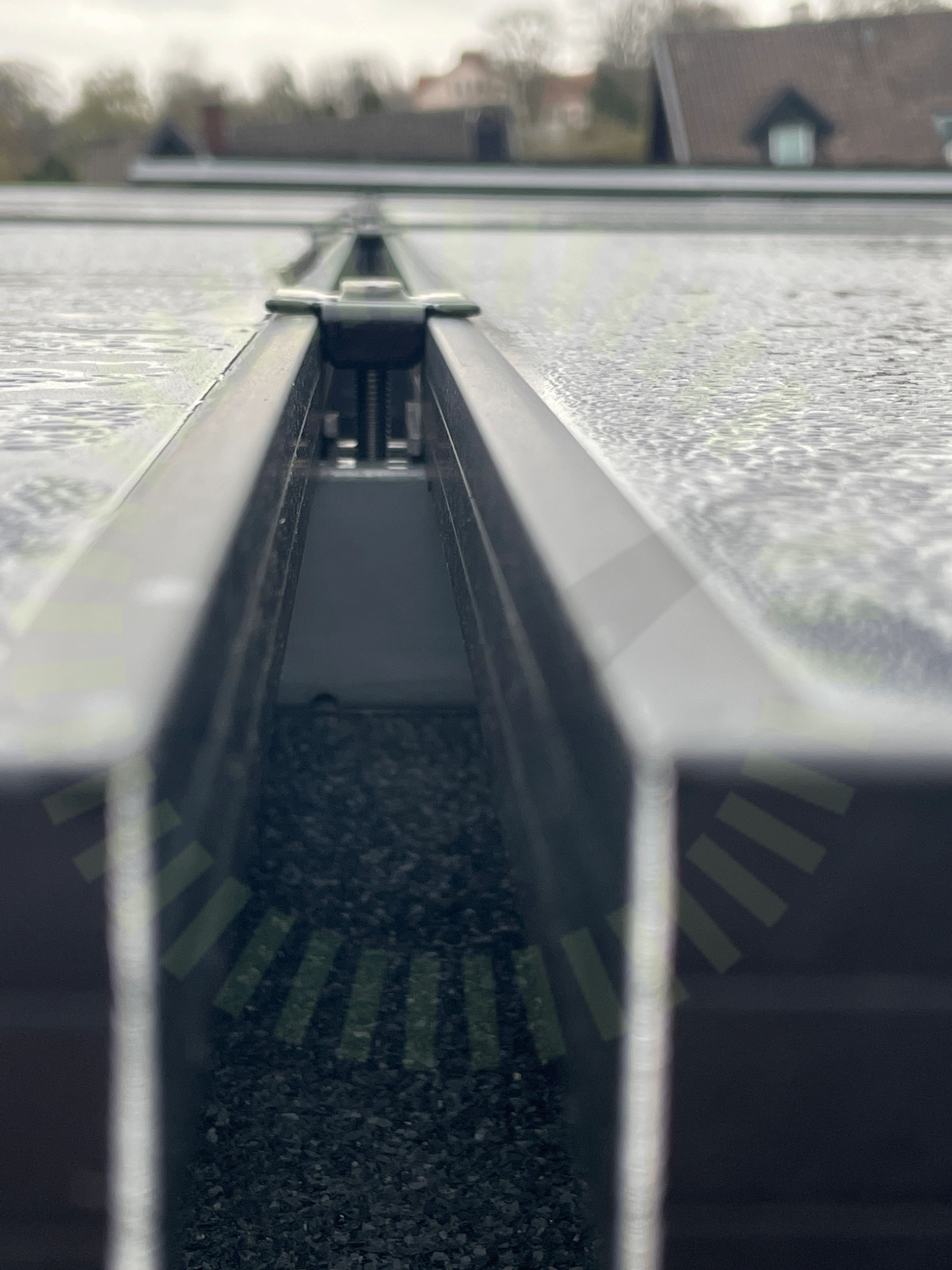

3.1 Klämmor rätt förläggning
Inte godkänd
Mittfästen är inte monterade enligt tillverkarens anvisningar. Bottendel är skadad.
MA5111 Sid 1 (1) | Version 4 - 221117
3.2 C-profil
Inte godkänd
C-profilen är inte monterad enligt tillverkarens anvisningar. Infästning ska ske med två bultar.
MA5103 Sid 1 (2) | Version 4 - 201103
Godkända kontrollpunkter
20/22
Använd tätskiktsduk
CC infästningar
DC kabel förläggning
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Mittklämma skruv
Mittklämmor
Placering
Placering stödplatta
Skador
Skenornas infästning
Skenornas överhäng
Skenskarv
Snö- och Vindlastberäkning
Svetsning av papp
Takgenomföring
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/32

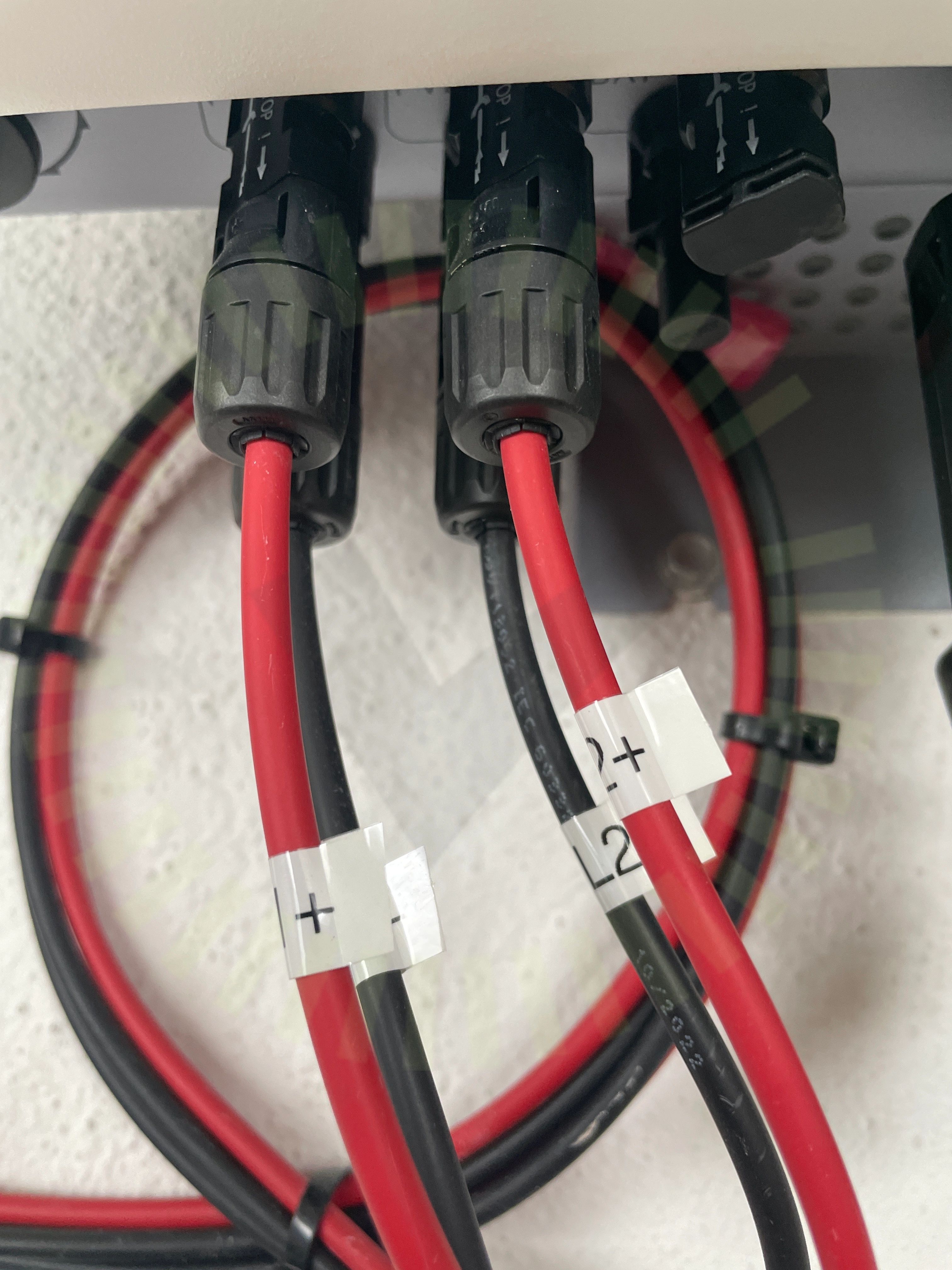

5.1 Kontakter
Inte godkänd
Kontakter är inte monterade enligt tillverkarens anvisningar. Kontakternas förskruvningar är bottnade.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50
Godkända kontrollpunkter
31/32
AC anslutning växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Ledare Fastspända
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
