Institutet för Solenergikvalitet

Besiktningsrapport

7.7
x

Installation genom

1KOMMA5°

Datum

2 mars 2023

Ort

Vega, Stockholms län
Skenornas infästning
Fästens placering
Skenornas överhäng
86% godkända14% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemK2 SingleRail med MAFI infästning
VäxelriktareGroWatt: MOD 10-15KTL3-X
TillbehörSmartmätare: CHINT DTSU666
TillbehörElmaterial: Kapsling
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/16
Kopplingslåda

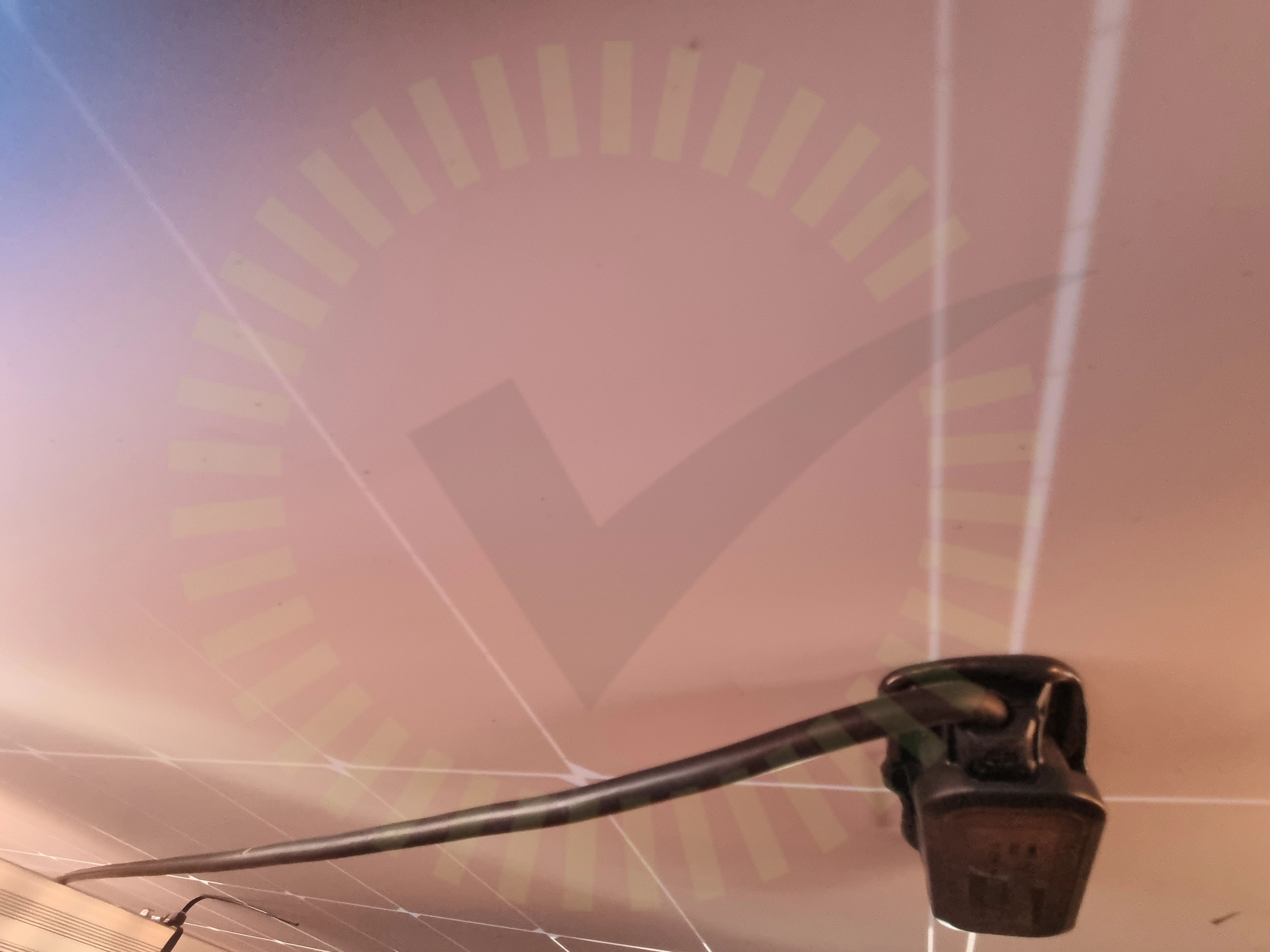

1.1 Kopplingslåda

Inte godkänd

Stress på kablage som kommer ur kopplingslåda, kabel hårt dragen direkt till skena, med skarp böj utgång kopplingslåda.

Godkända kontrollpunkter

14/16
DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16
Strängförläggning

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/16
Fästens placering

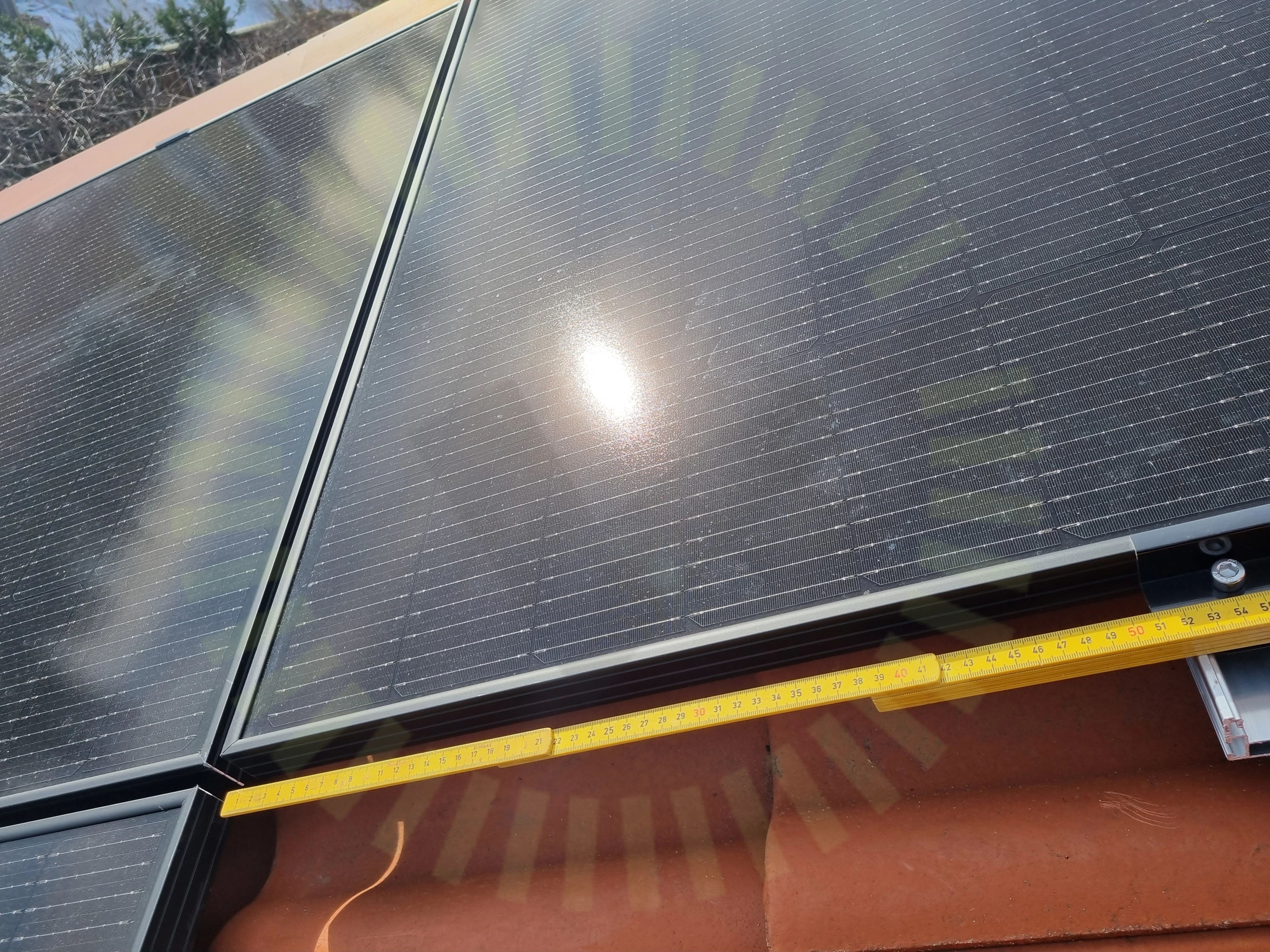

2.1 Fästens placering

Inte godkänd

520mm avstånd från panelram till klämma

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

Godkända kontrollpunkter

14/16
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8
BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan

GroWatt: MOD 10-15KTL3-X

Anmärkningar

1/38
DC Genomföringar

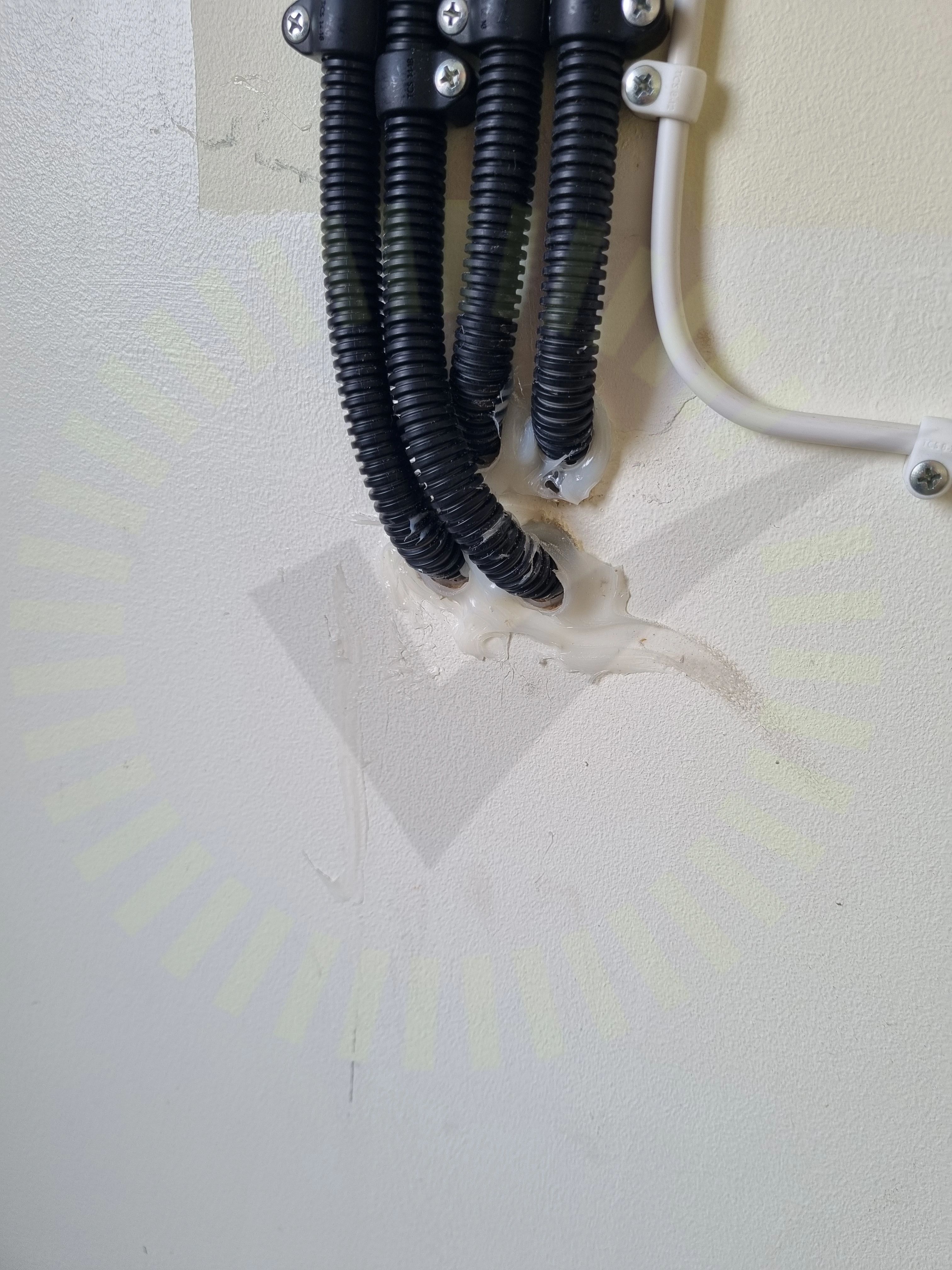

4.1 DC Genomföringar

Inte godkänd

Tätning misslyckad. Mer utanför än i hålen.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

37/38
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiLedare fastspändaMärkningMätprotokoll DCPlaceringSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVäderskyddVäxelriktarens IP klassning

K2 SingleRail med MAFI infästning

Anmärkningar

14/37

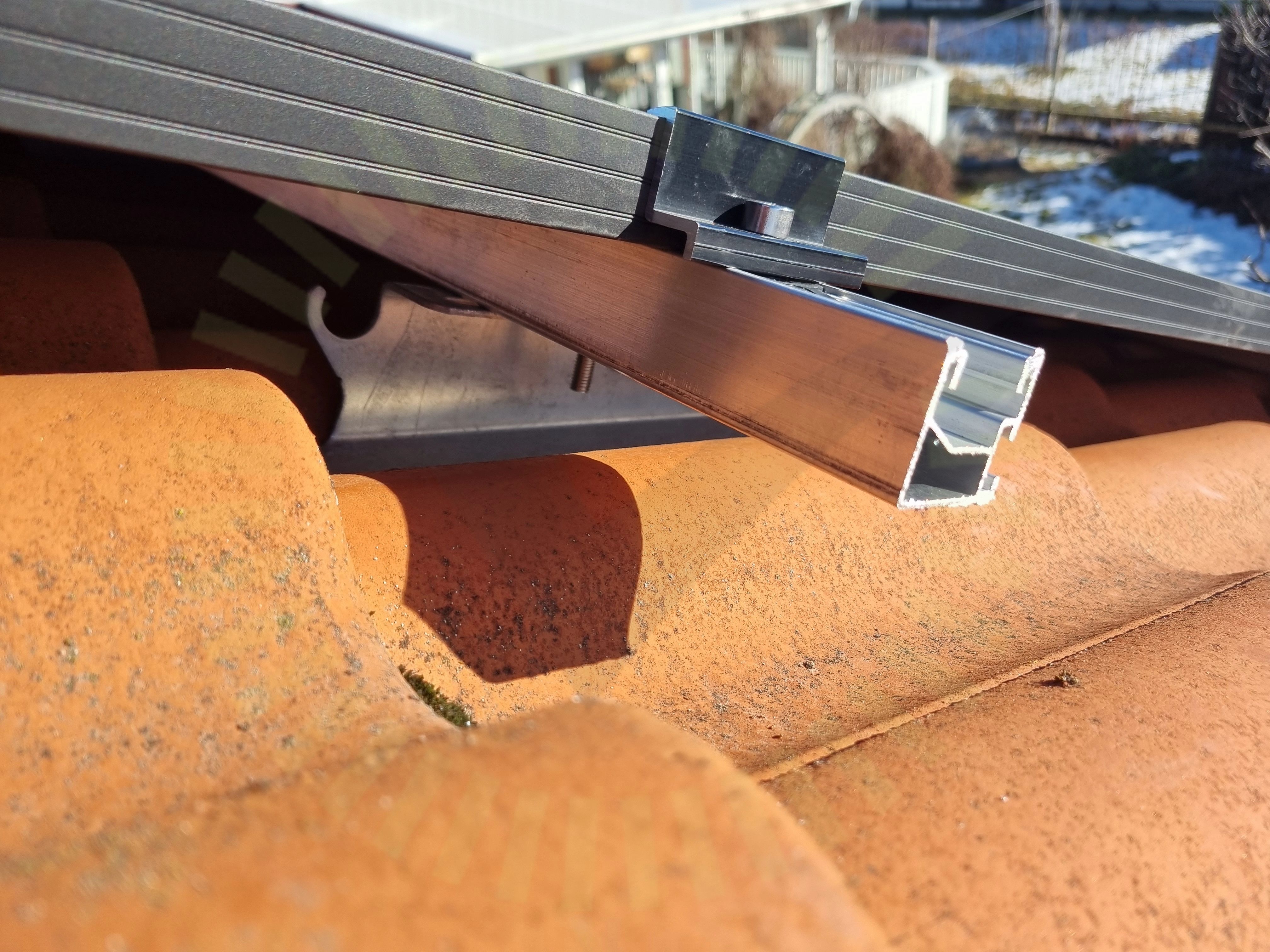

5.1 Främmande material

Inte godkänd

Två olika montagesytem blandade

Främmande material

5.2 Främmande material

Inte godkänd

Två olika montagesytem är blandade

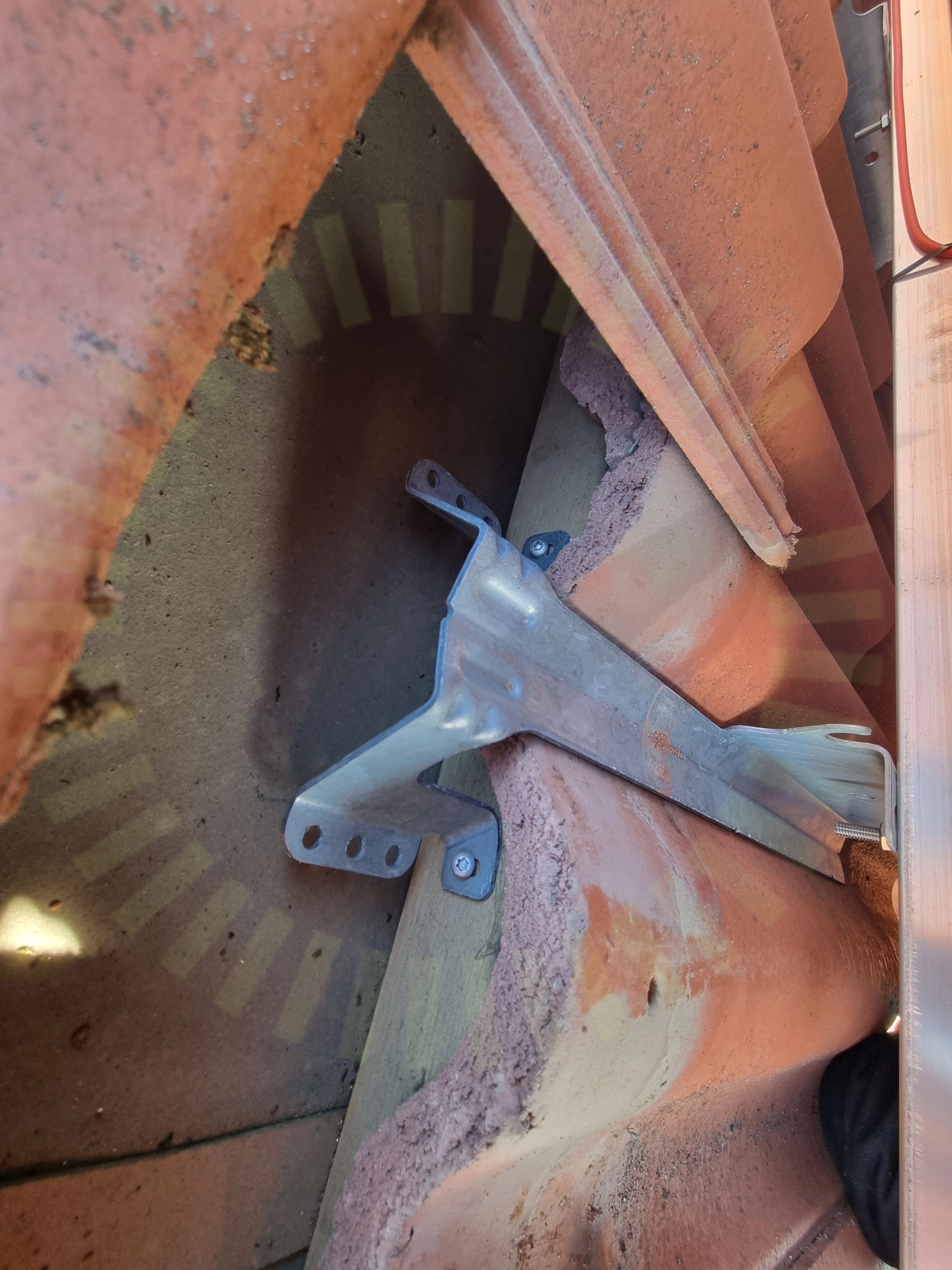

5.3 Heavy Brackets

Inte godkänd

läktfäste från mafi, lastberäkning från esdec

Heavy Brackets

5.4 Heavy Brackets

Inte godkänd

Saknas lastberäkning garage, lastberäkning från esdec finns för huvudbyggnad. läkfäste mafi använt på garage med k2 skena

Kabeluppfästning

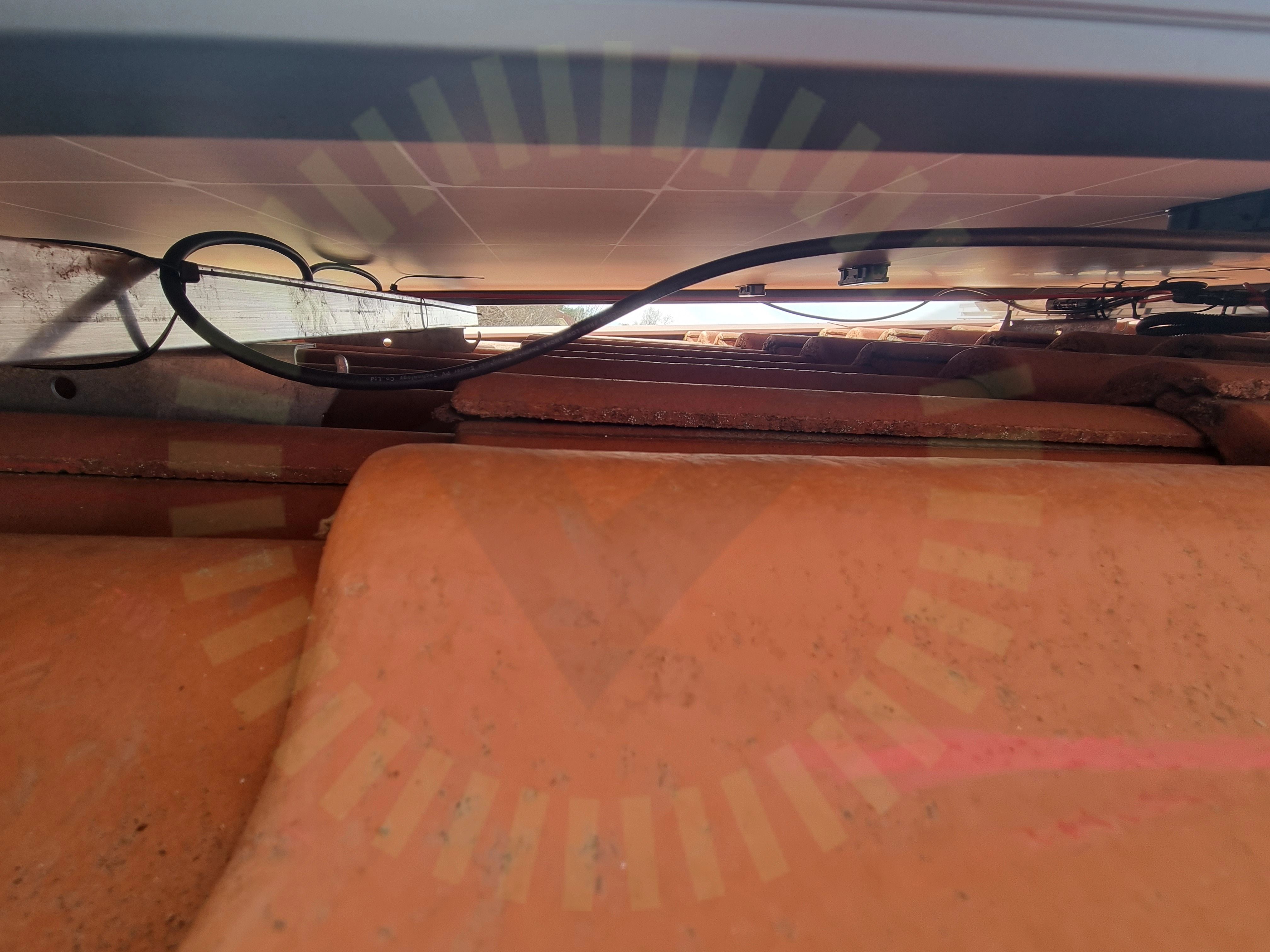

5.5 Kabeluppfästning

Inte godkänd

Kablage hänger ner mot takpannor

SS 436 40 00 (712.521.101 och 522.8.4)
Läktinfästning

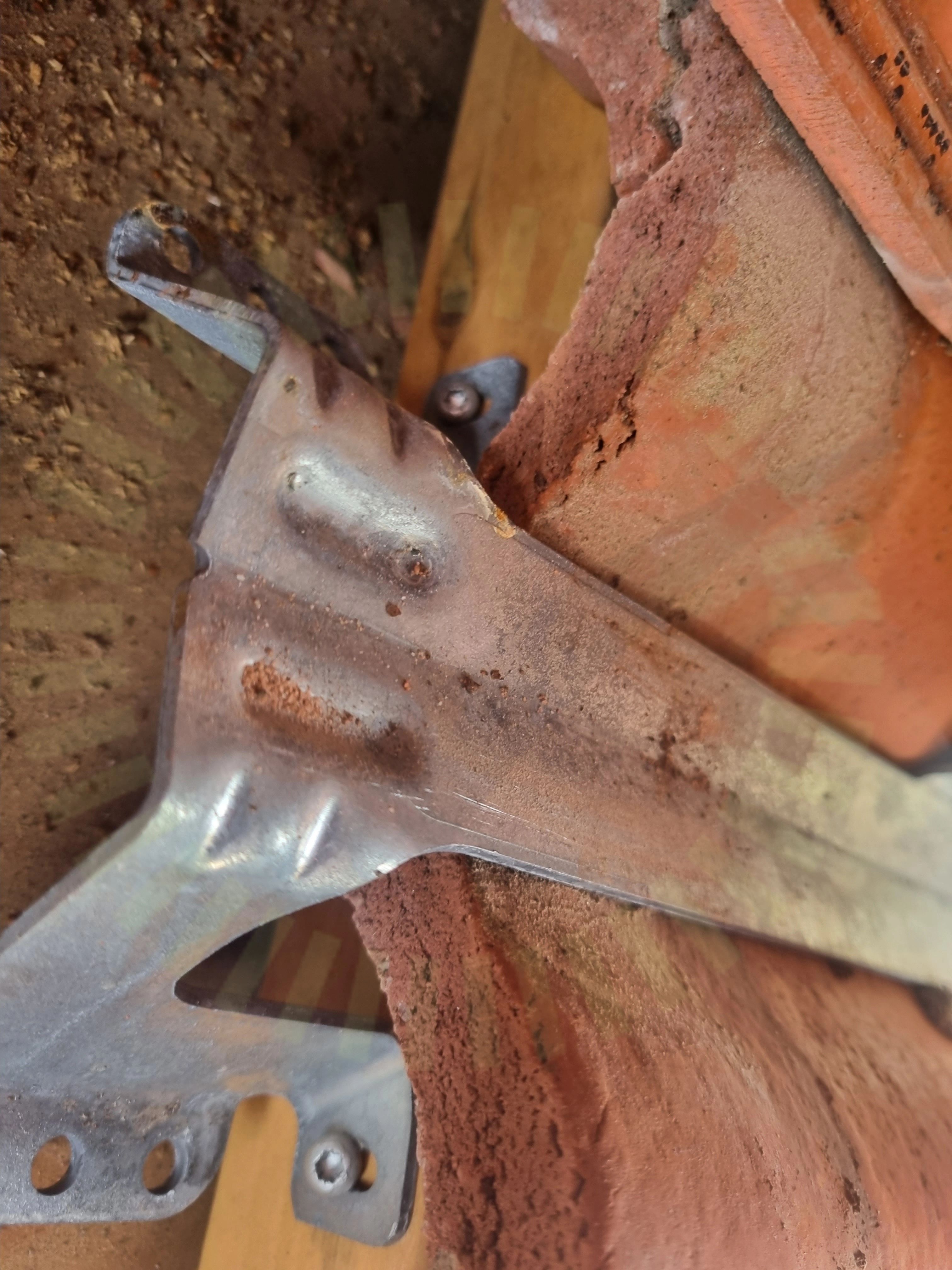

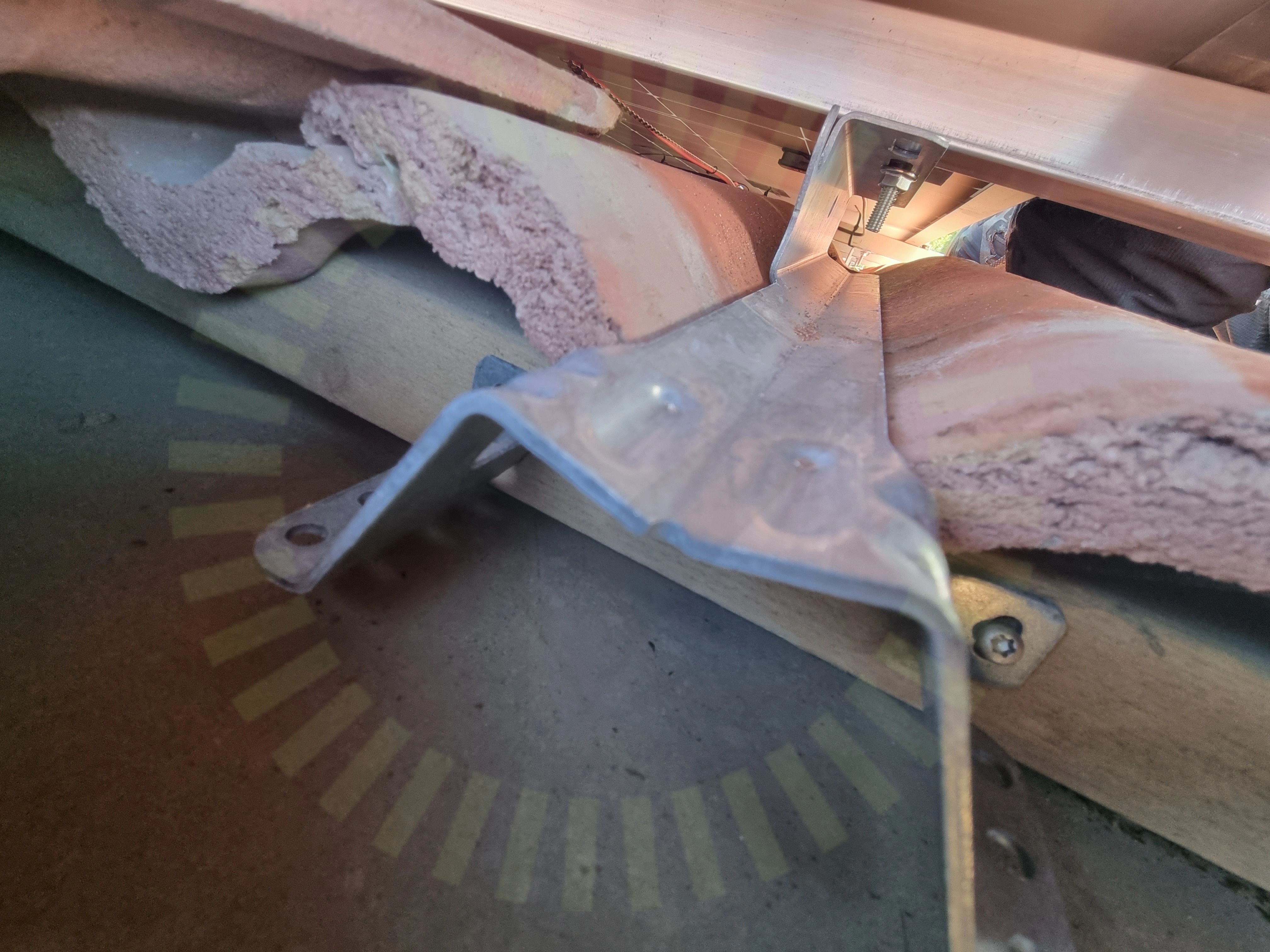

5.6 Läktinfästning

Inte godkänd

Felaktig skruv använd.

Mounting Description MAFI Solar, Sida 3/7, 2022
Läktinfästning

5.7 Läktinfästning

Inte godkänd

Felaktig skruv använd.

Mounting Description MAFI Solar, Sida 3/7, 2022

5.8 Blandade montagesystem

Inte godkänd

Två system blandade mafi med k2 vilket påverkar garantierna.

5.9 Blandade montagesystem

Inte godkänd

Två system är blandade mafi med k2 vilket påverkar garantierna

Skenornas överhäng

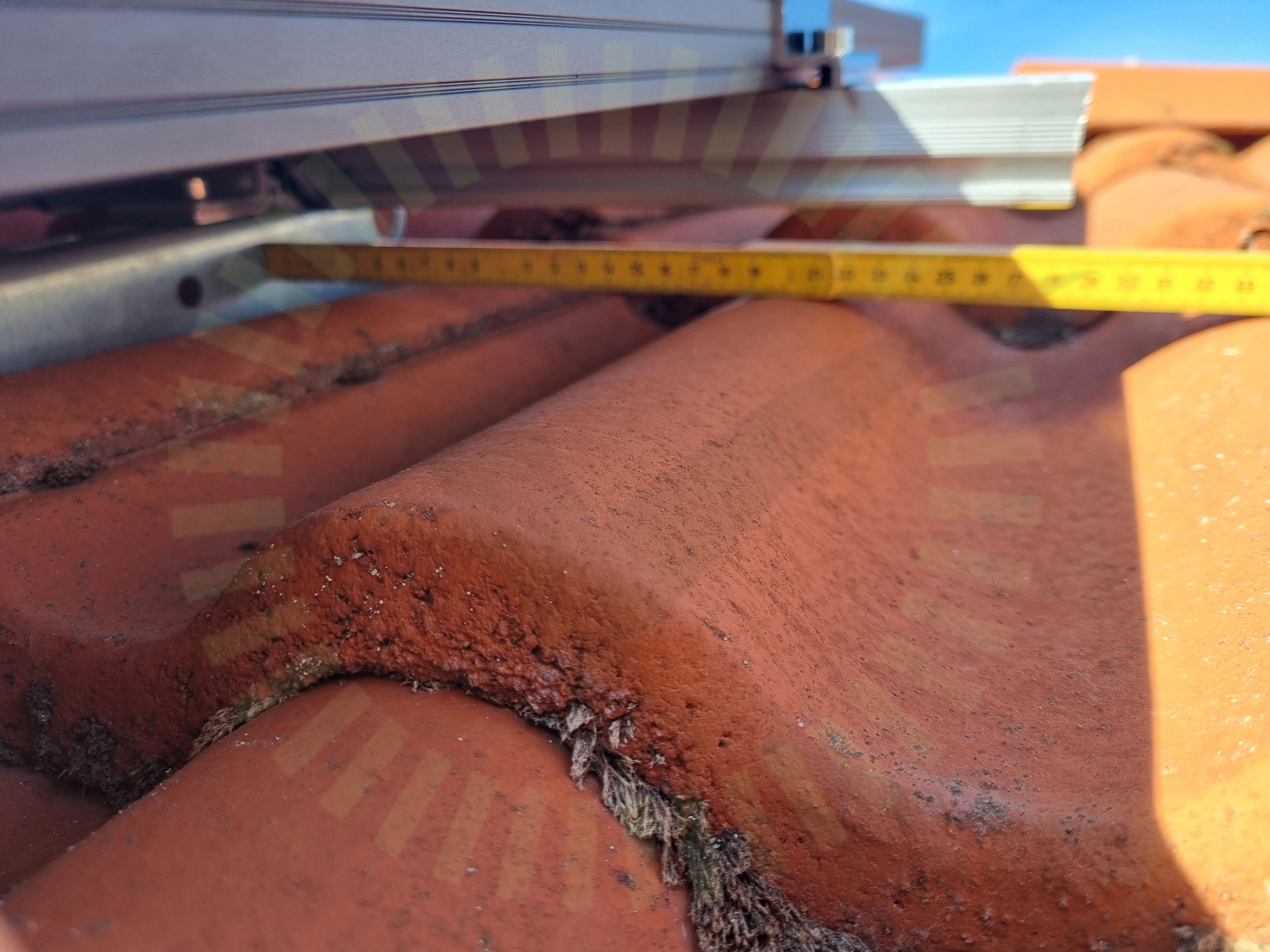

5.10 Skenornas överhäng

Inte godkänd

Saknas lastberäkning uppmätt överhäng 320mm

Snö- och vindlastberäkning
Skenornas överhäng

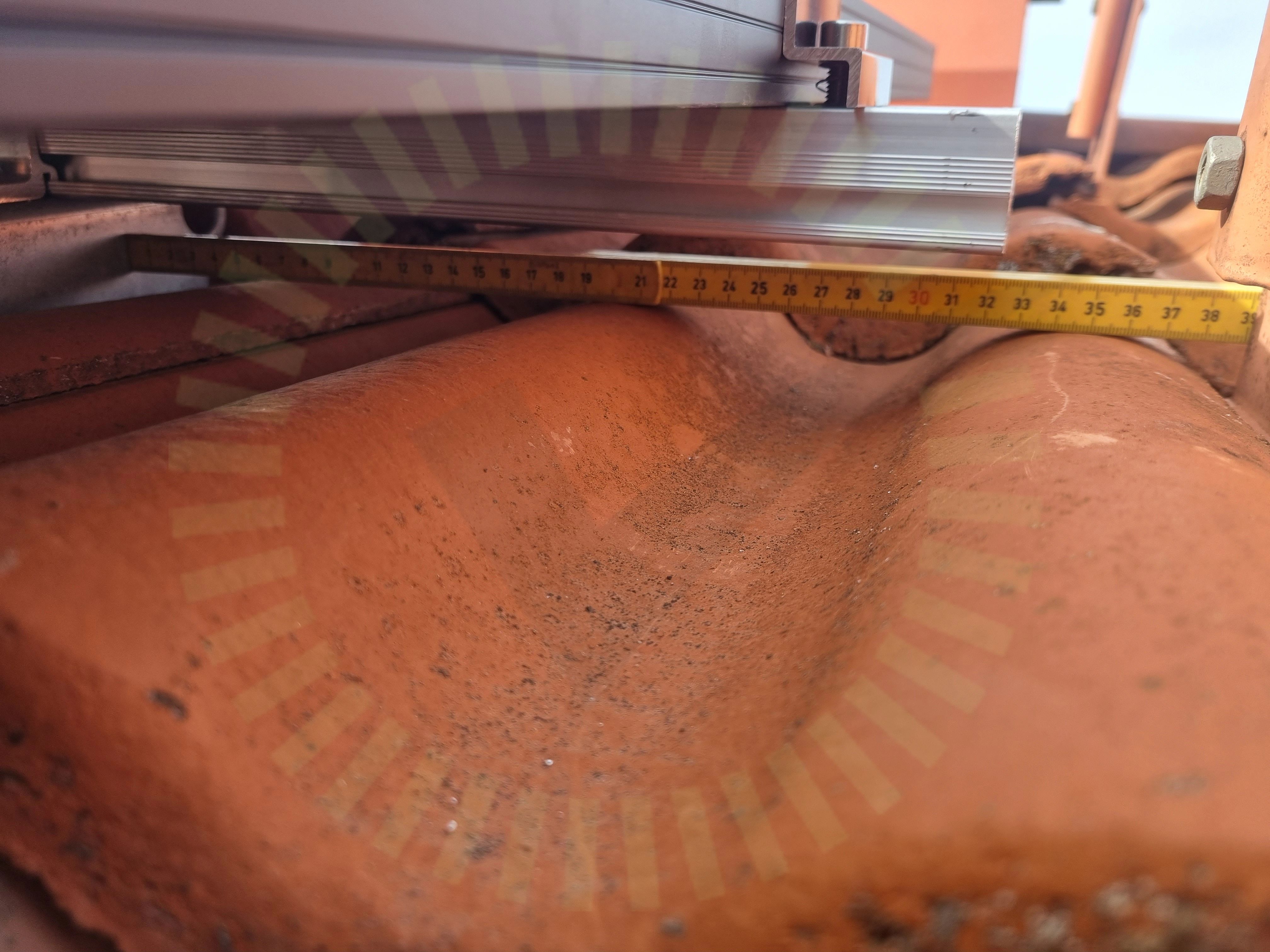

5.11 Skenornas överhäng

Inte godkänd

Saknas lastberäkning uppmätt överhäng 280mm

Snö- och vindlastberäkning
Skenornas infästning

5.12 Skenornas infästning

Inte godkänd

Kroken som håller fast skenan Ligger ej i spåret

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14

5.13 Snö- och Vindlastberäkning

Inte godkänd

Saknas lastberäkning med använt montagematerial

Tillverkarens montageanvisningar

5.14 Snö- och Vindlastberäkning

Inte godkänd

Saknas lastberäkning med använt montagematerial

Tillverkarens montageanvisningar

Godkända kontrollpunkter

19/37
KabeluppfästningMittklämmorMittklämmorShimsShimsSkadorSkadorSkarp kantSkarp kantSkenornas infästningSkenskarvarSkyddSkyddUnderbyggnadUnderbyggnadVäderbeständigt materialVäderbeständigt materialÄndklämmorÄndklämmor

Ej tillgängligt vid besiktning

4/37
SkenskarvarTakgenomföringTakkrokarnas CCTakkrokarnas CC

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1
Smartmätare
