Besiktningsrapport

8.7

Installation genom

Svea Solar

Datum

7 juli 2023

Ort

Lund, Skåne län

Skenornas infästning skruvade

Optimerarfäste

Kabeluppfästning

+ 7

85% godkända15% ej godkända

Om installationen

PanelerTrina: TSM-DE09.08 390-405W

OptimerareSolarEdge: S-Serie

MontagesystemCC90- UNUM Betongpannor

VäxelriktareSolarEdge: SE3K-10K

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

4/25

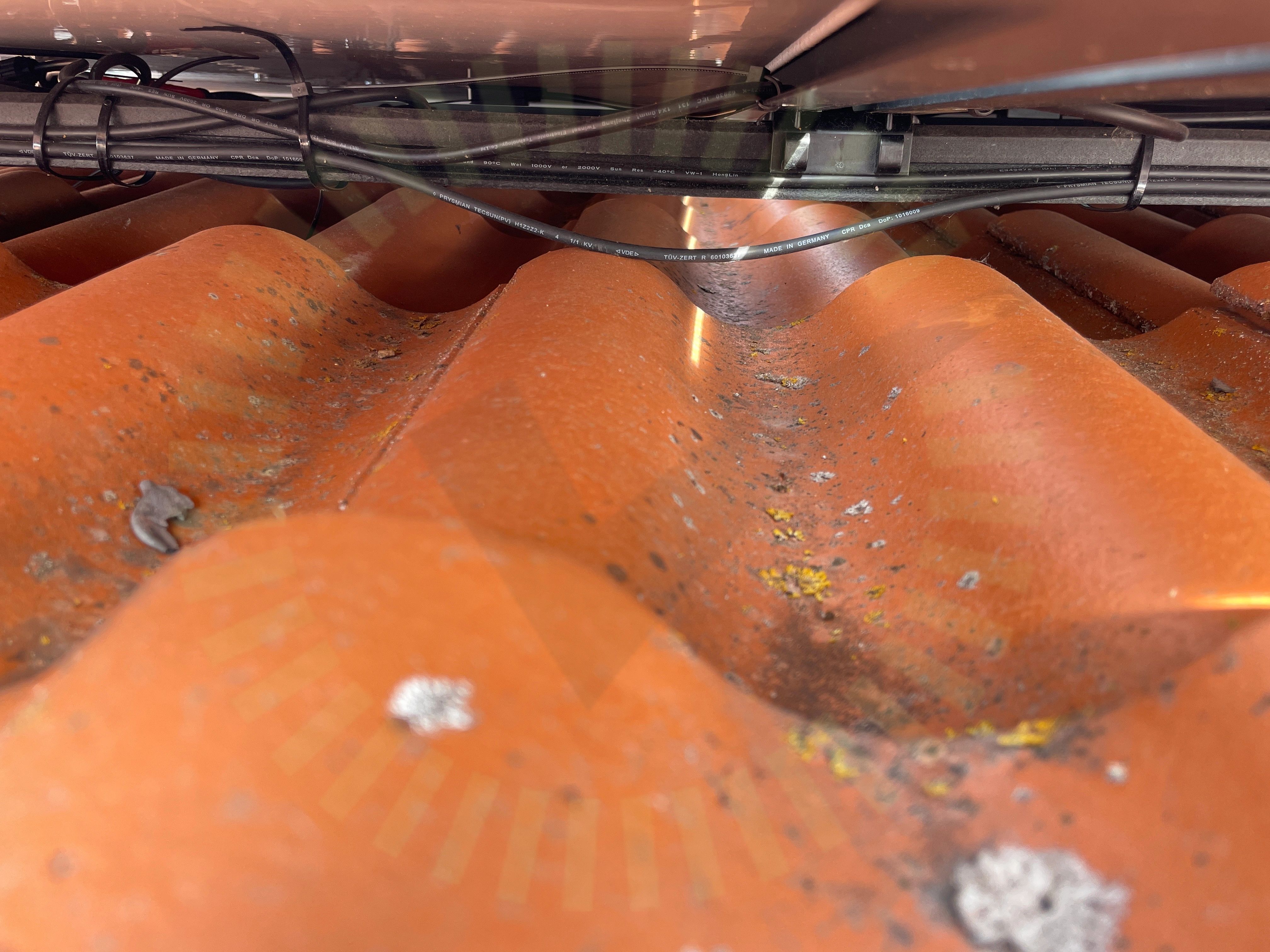

2.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket och är bristfälligt uppfäst på flertalet ställen under panelfälten.

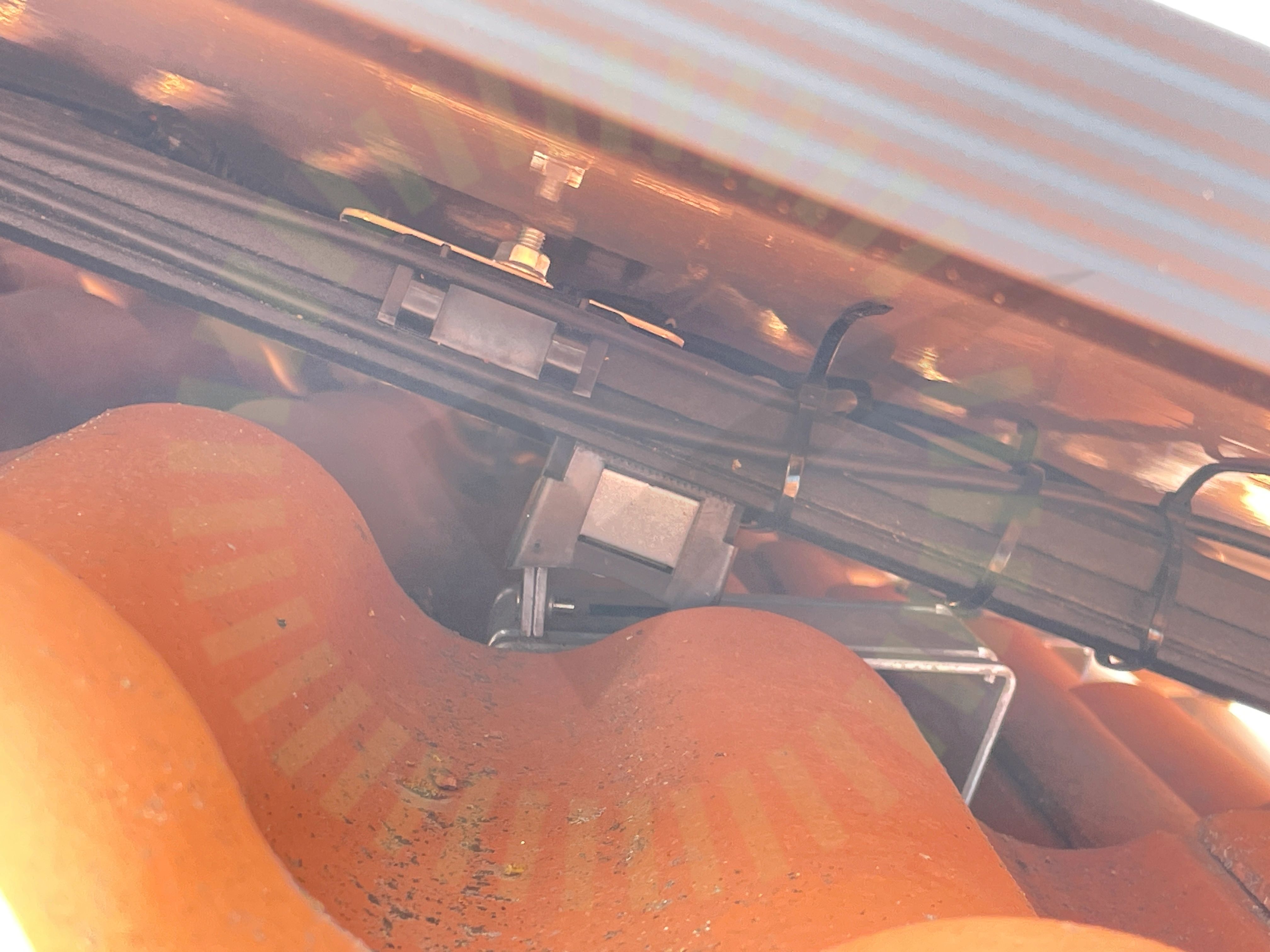

2.2 Optimerarfäste

Inte godkänd

Skruven som håller optimeraren riskerar att skada panelens undersida när systemet belastas av snötyngd, generellt under panelfälten.

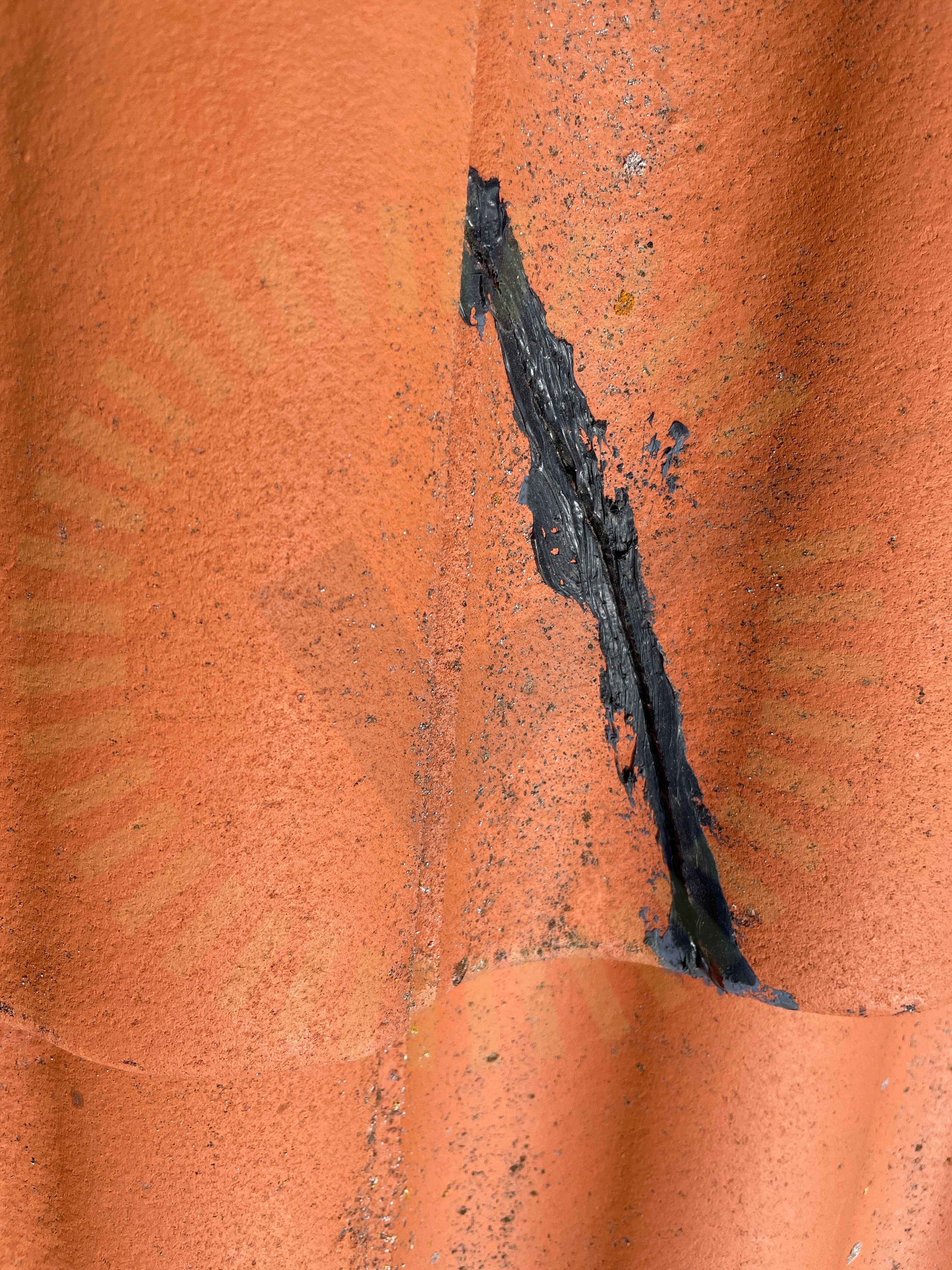

2.3 Skador

Inte godkänd

Flertalet pannor är spruckna och detta har man försökt åtgärda med silikon.

2.4 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad i sista infästningskrok.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

Godkända kontrollpunkter

20/25

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdSkada på klämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

3.1 Dragavlastade

Inte godkänd

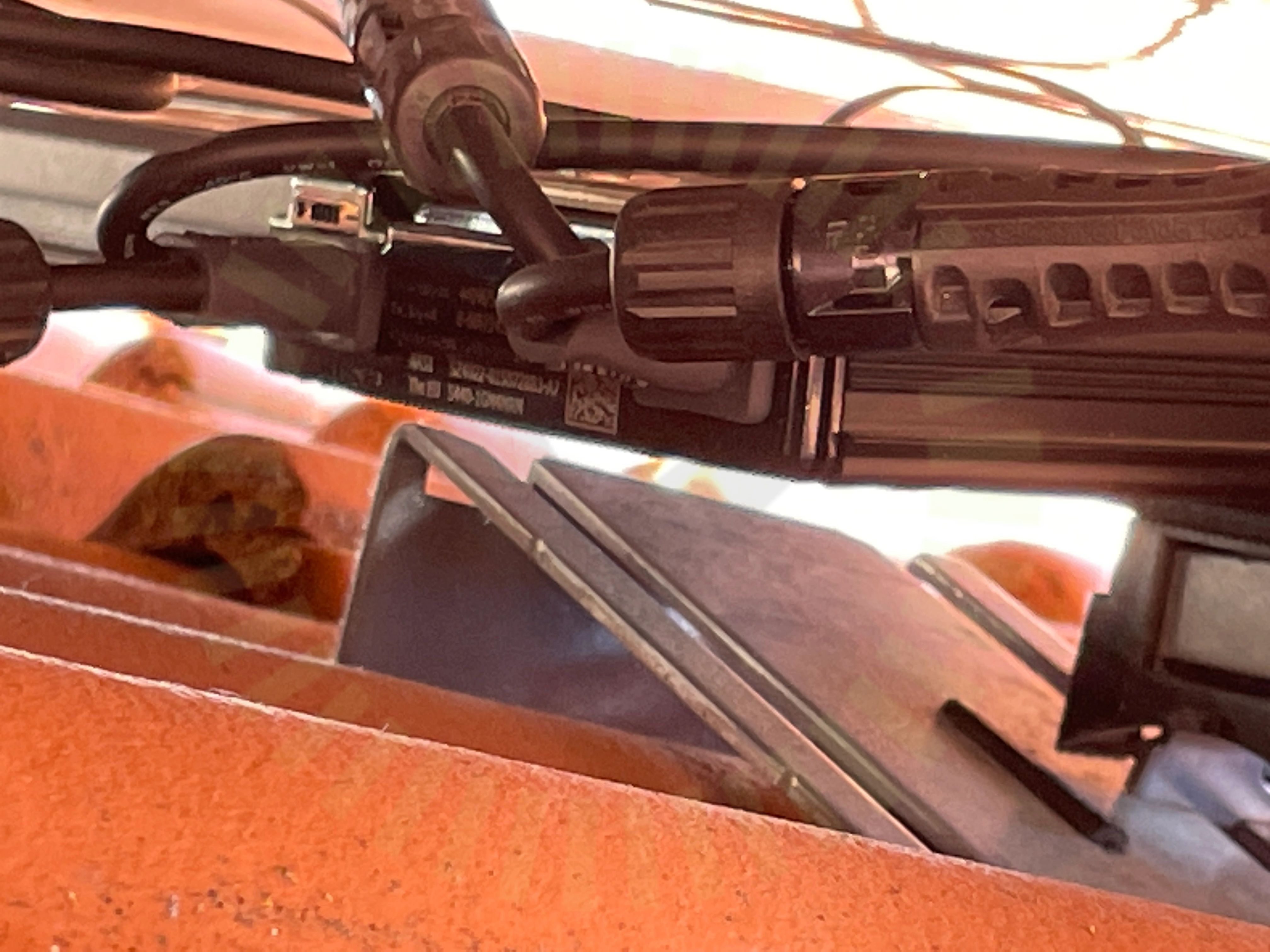

Kablage har för skarp böjradie från optimerarnas utgångar generellt under panelfälten.

Godkända kontrollpunkter

4/5

Fastsäkring av produktKompatibilitetKontakterPlacering

Tak 1, Trina: TSM-DE09.08 390-405W

Anmärkningar

4/13

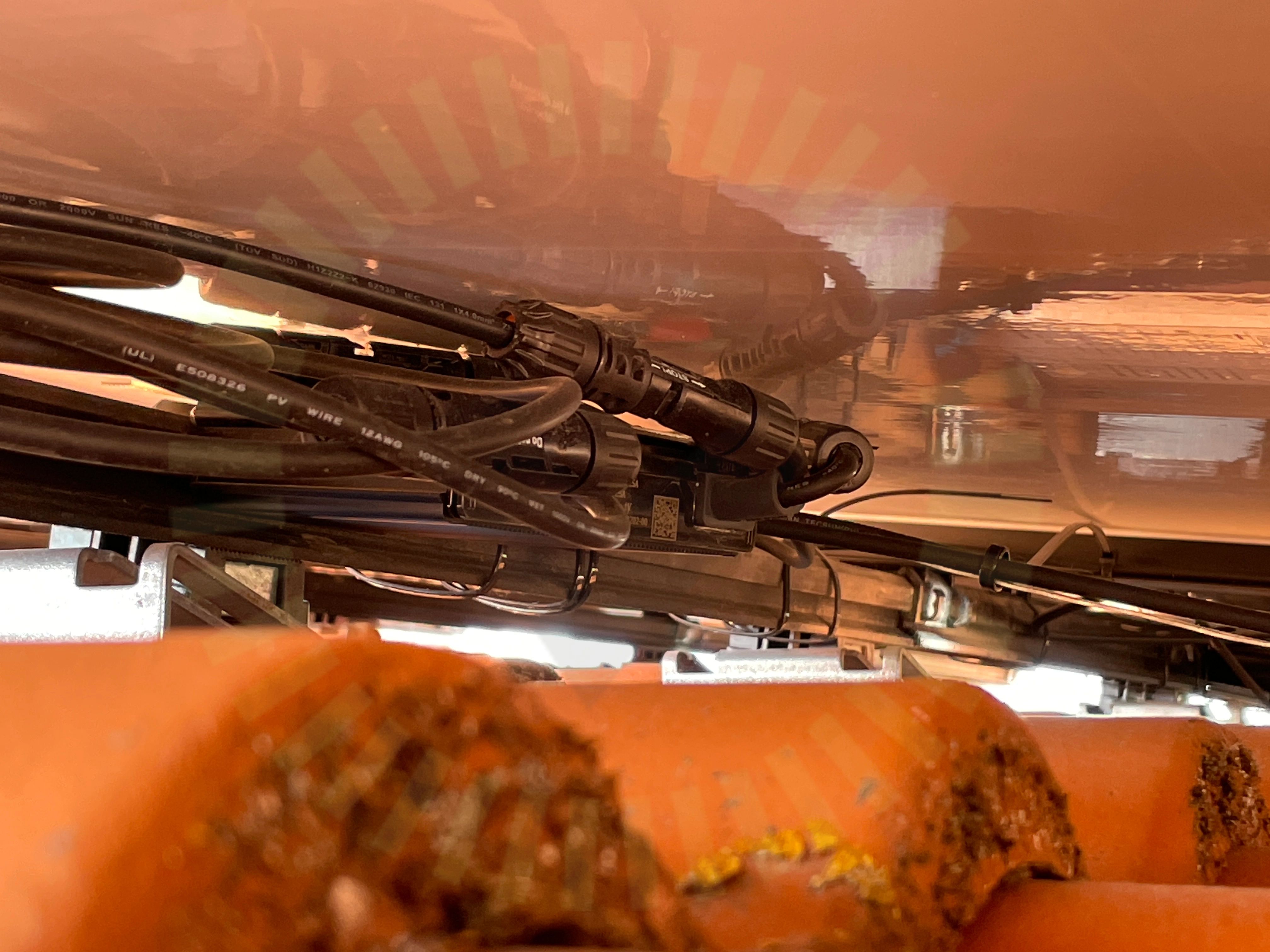

4.1 Föremål mot bakstycke

Inte godkänd

Kablar och kontakter är samlade ovanpå optimerare och trycker mot bakstycket av panelen, samt påfrestar optimerare. Generellt under samtliga panelytor.

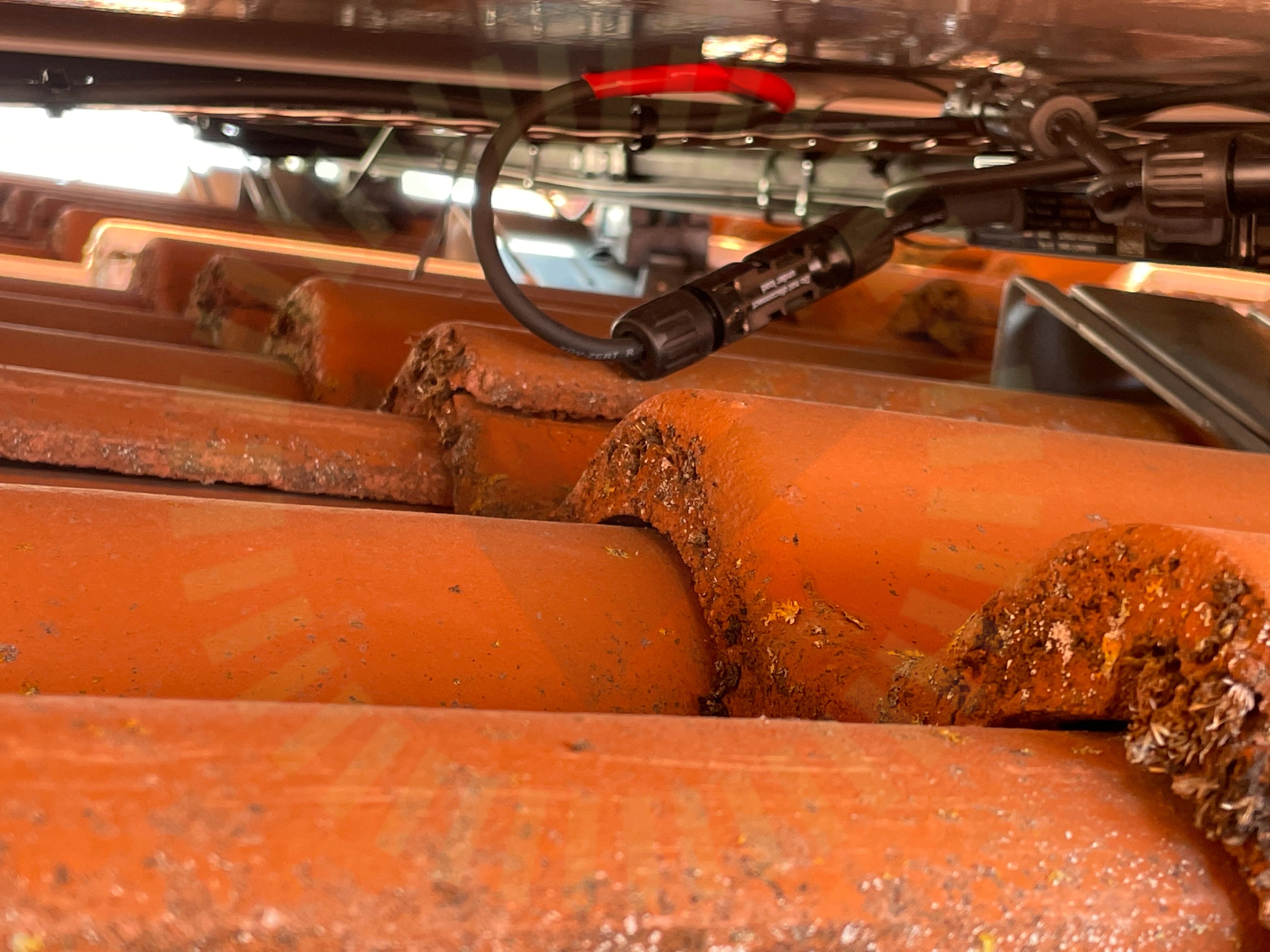

4.2 Kontaktdon

Inte godkänd

Kontakter ligger där vatten kan ansamlas samt mot takyta.

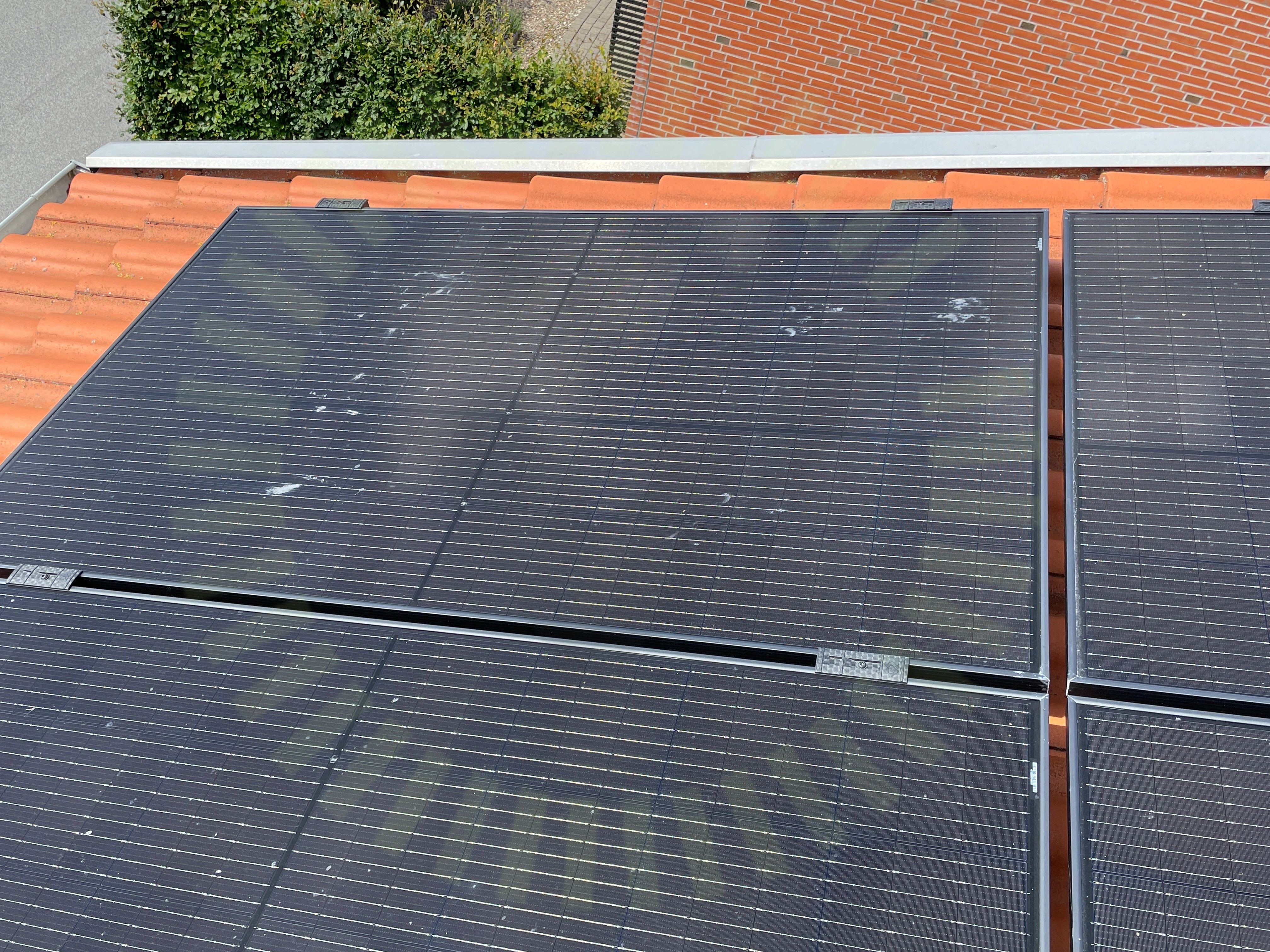

4.3 Punktbelastning

Inte godkänd

Panelernas framsida har utsatts för punktbelastning.

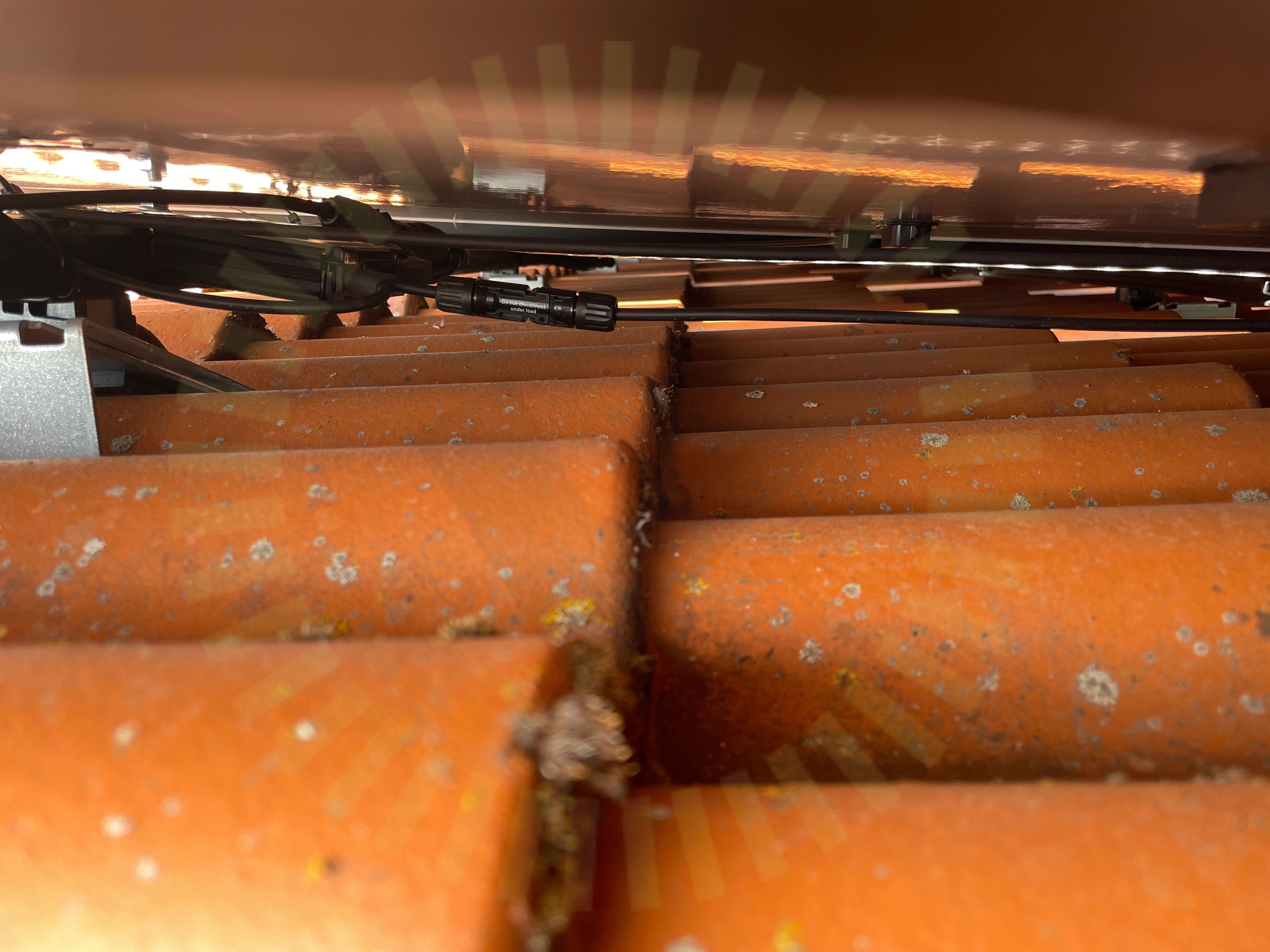

4.4 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

9/13

DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKopplingslådaPanelramar separeradeSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/29

6.1 Fastsäkring av växelriktare

Inte godkänd

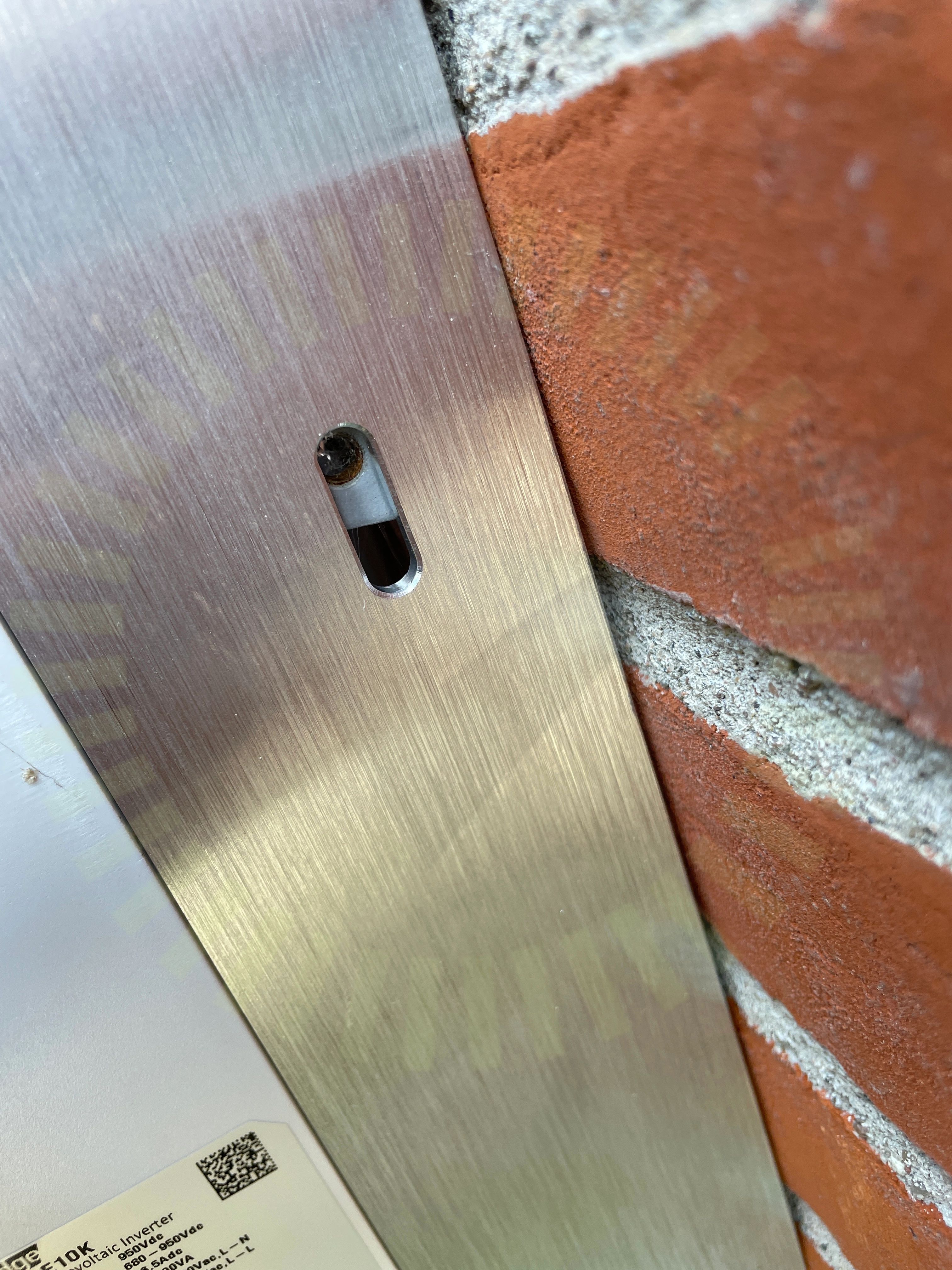

Växelriktaren är inte fastsäkrad ordentligt, saknar skruv på båda sidor.

SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29

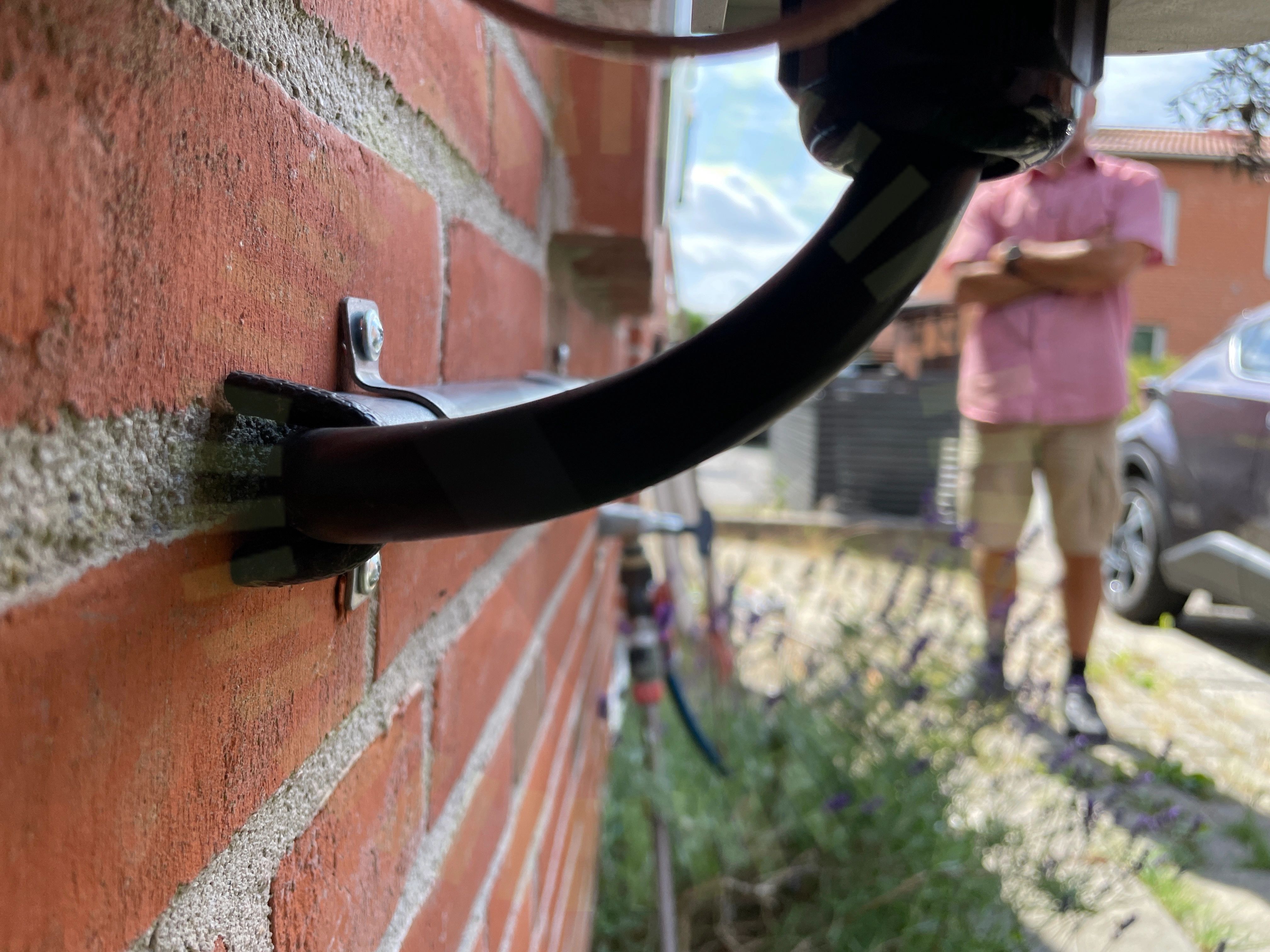

6.2 AC Böjradie

Inte godkänd

Kabeln är hårt uppspänd på sådant vis att kablaget drar förskruvningen mot väggen och håller ej tätt.

Godkända kontrollpunkter

26/29

AC Anslutning VäxelriktareAC Kablage förläggningAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSäkringsdimensionSäkringsdimensionTätningsinsattsUppskalad ledareVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter

Ej tillgängligt vid besiktning

1/29

Strängdesign
