1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.7
Installation genom
Sesol
Datum
10 april 2024
Ort
Kalmar, Kalmar län
78% godkända22% ej godkända
Om installationen
PanelerTrina: TSM-DE09.05
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörCHINT: Huawei DTSU666 (med CT)
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet.
Godkända kontrollpunkter
1/3Avtal
Batteri
Anmärkningar
4/15
2.1 Batteri PE

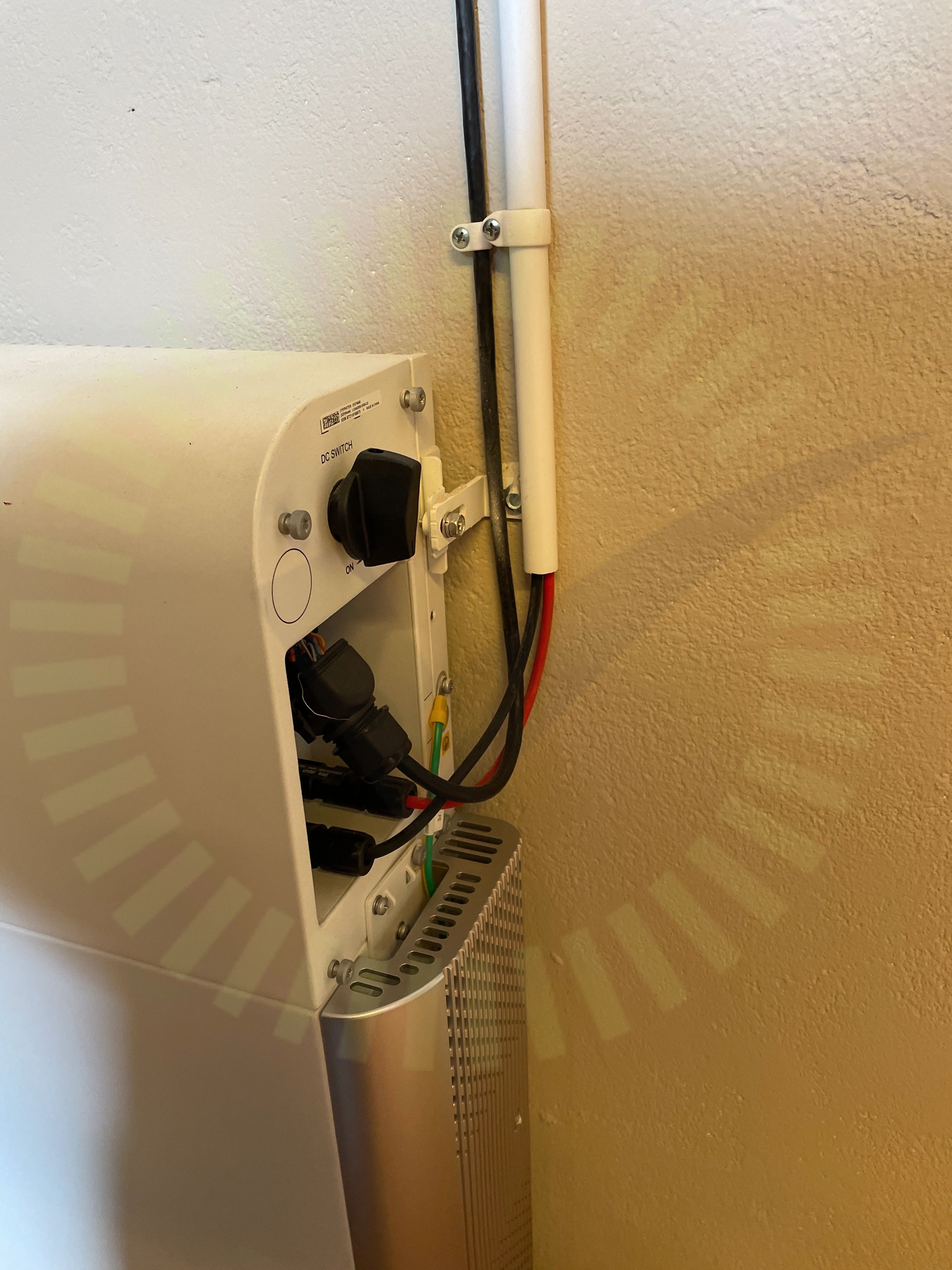

Inte godkändBatteriet saknar jordanslutning.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 83/89-90
2.2 Närliggande objekt
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70
2.3 DC anslutning
Inte godkändKontakter som använts för att ansluta batteriet är inte åtdragna med korrekt moment.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 92
2.4 Signalkabel batteri
Inte godkändFörskruvning för batteriets signalkabel ej korrekt fastsatt.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 95
Godkända kontrollpunkter
11/15Avstånd till havetAvstånd till växelriktareBatterikåporFastsäkring av produktPlacering av batteriRakt ståendeSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Tak 1, Trina: TSM-DE09.05
Anmärkningar
5/15
4.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Trina: User Manual UM-M-0002/Ver. J Nov 2023, Sida 16
4.2 Förbindelse av kontakter

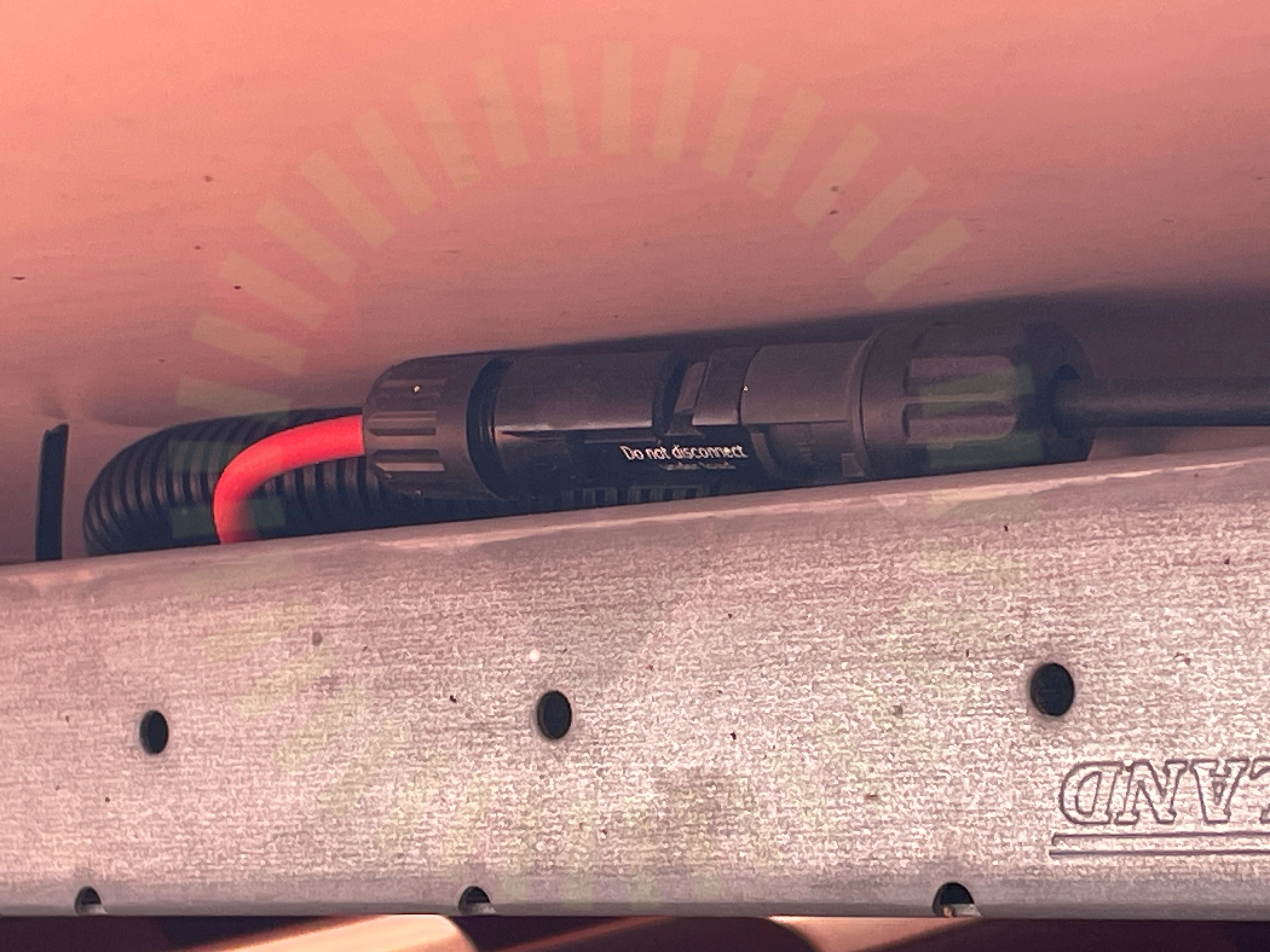

Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00 (712.526)
4.3 Skador på panel

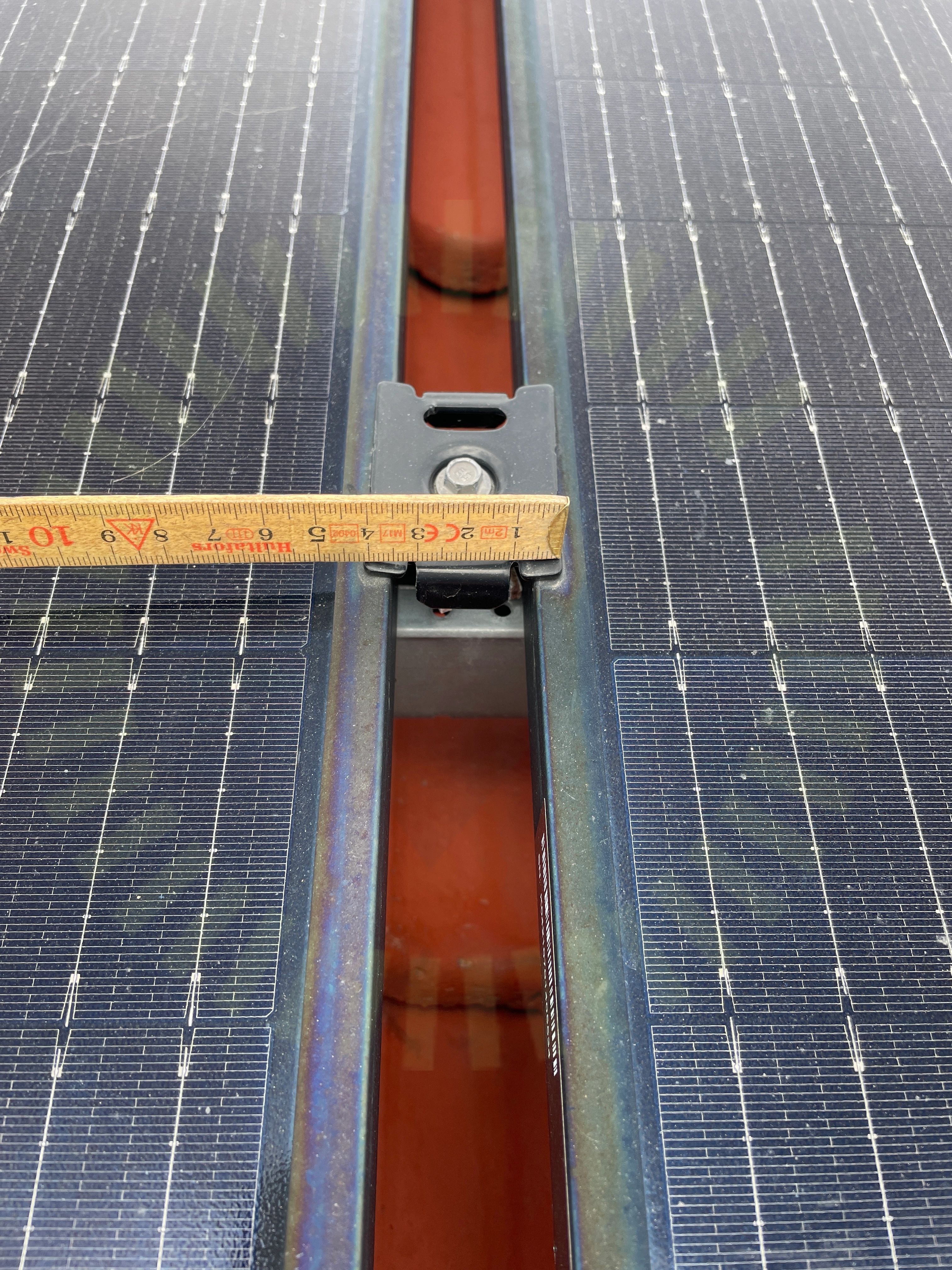

Inte godkändKlämman i bild är mycket hårt dragen, ramen runt fästet uppvisar skiftningar.
4.4 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
User Manual UM-M-0002/Ver. J Nov 2023, Sida 28
4.5 Panelramar separerade
Inte godkändPanelernas ramar ligger dikt an varandra.
User Manual UM-M-0002/Ver. J Nov 2023, Sida 14
Godkända kontrollpunkter
10/15DräneringshålKlämmornas placeringFöremål mot bakstyckeKontaktdonKopplingslåda böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
5/19
5.1 Mittklämmor
Inte godkändMittfästen är monterade så deformation uppstår.
MA5111 Sid 1 (1) | Version 4 - 221117
5.2 Takgenomföring

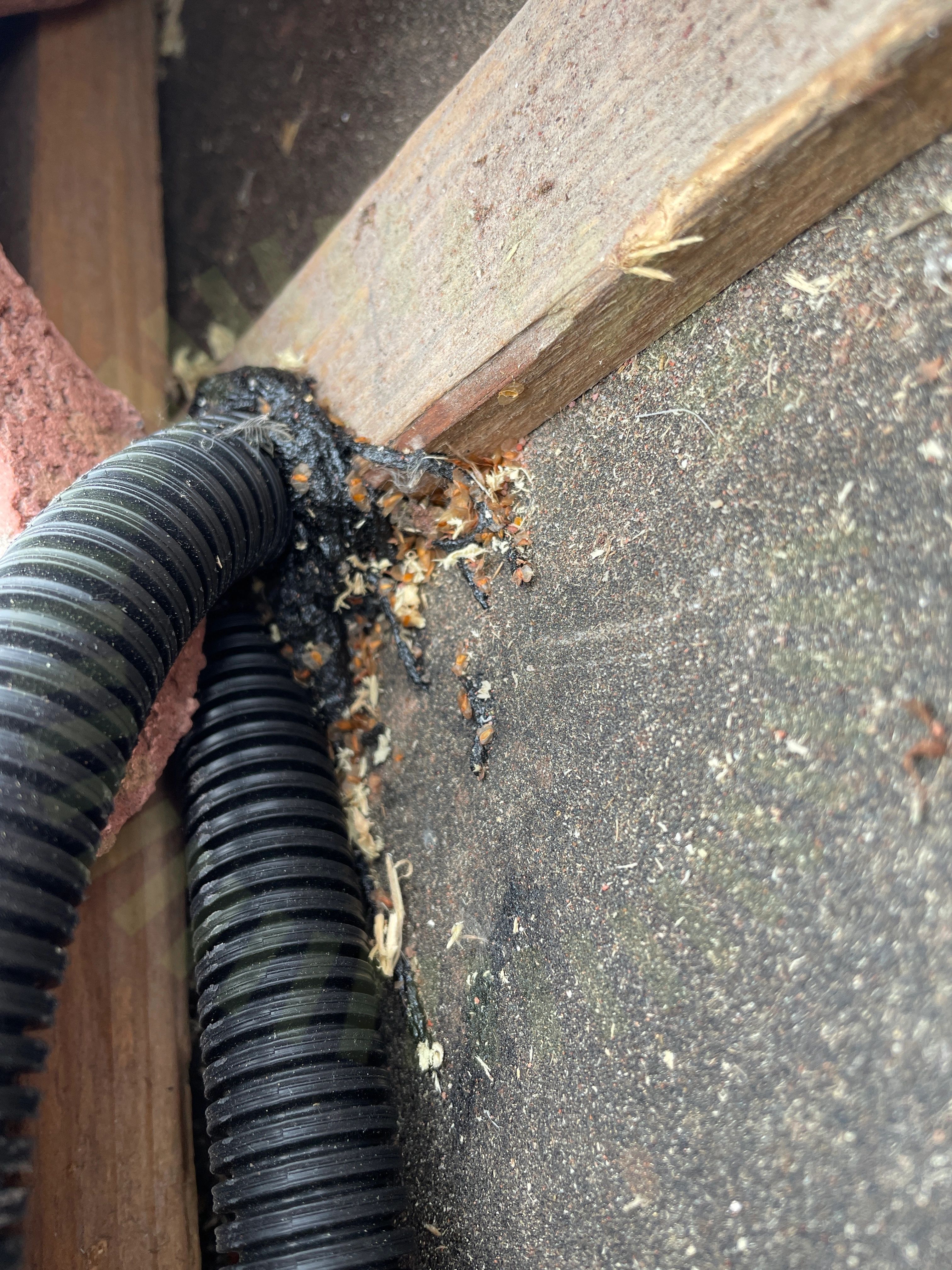

Inte godkändDokumentation som styrker vald metod för takgenomföring saknas.
5.3 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
5.4 Underliggande takpanna
Inte godkändUrtag ska ske enligt panntillverkarens instruktioner för bibehållen täthet.
AMA HUS 21 (JUC.1/JUE.1)
5.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
14/19DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor skena
Undercentral
Anmärkningar
1/6
6.1 Kabelinföringar

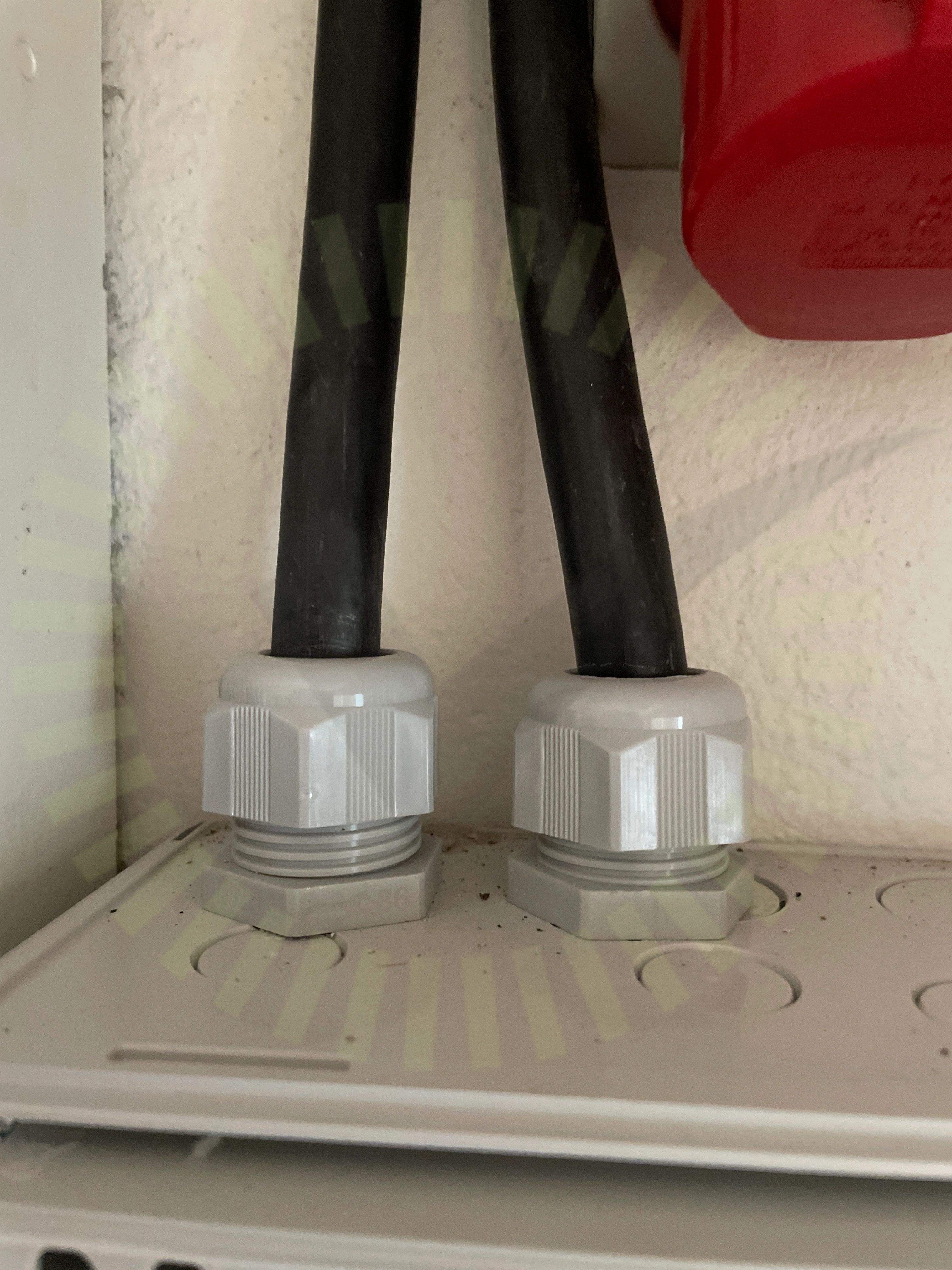

Inte godkändFörskruvning inte korrekt åtspänd och håller inte runt kabeln.
Godkända kontrollpunkter
5/6FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Undercentral Utomhus
Anmärkningar
2/6
7.1 Kabelinföringar
Inte godkändFörskruvning inte korrekt åtspänd och håller inte runt kabeln. Vatten återfinns i kapsling.
7.2 IP-Klassning
Inte godkändKapsling utomhus har tagit in vatten. Anslutningar har skadats.
Godkända kontrollpunkter
4/6FemledarsystemInfästningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
3/48.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas vid kapsling som matas från växelriktaren.
SS 436 40 00 (712.514.101)
8.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas vid kapsling som matas från växelriktaren.
SEK 457, Sida 42
8.3 Varning för likspänning

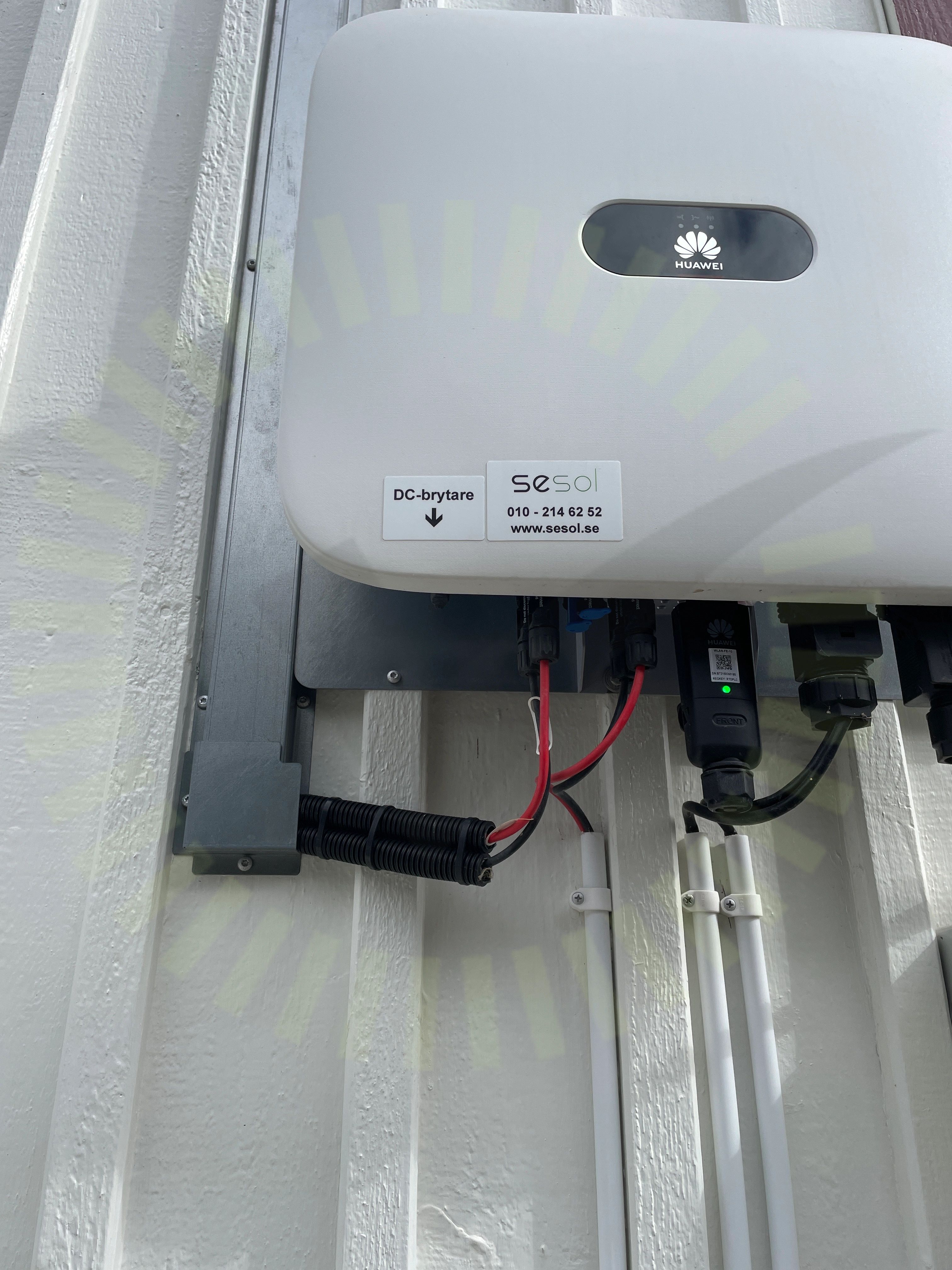

Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
1/4Missvisande varselmärkning
Växelriktare
Anmärkningar
5/35
9.1 AC anslutning växelriktare
Inte godkändVäxelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
9.2 DC Kontakter
Inte godkändKontakter ej åtdragna med korrekt moment.
SS 436 40 00 (712.526)
9.3 DC Kablage skydd
Inte godkändKablaget är förlagt mot skarp kant och saknar mekaniskt skydd.
9.4 Genomföringar

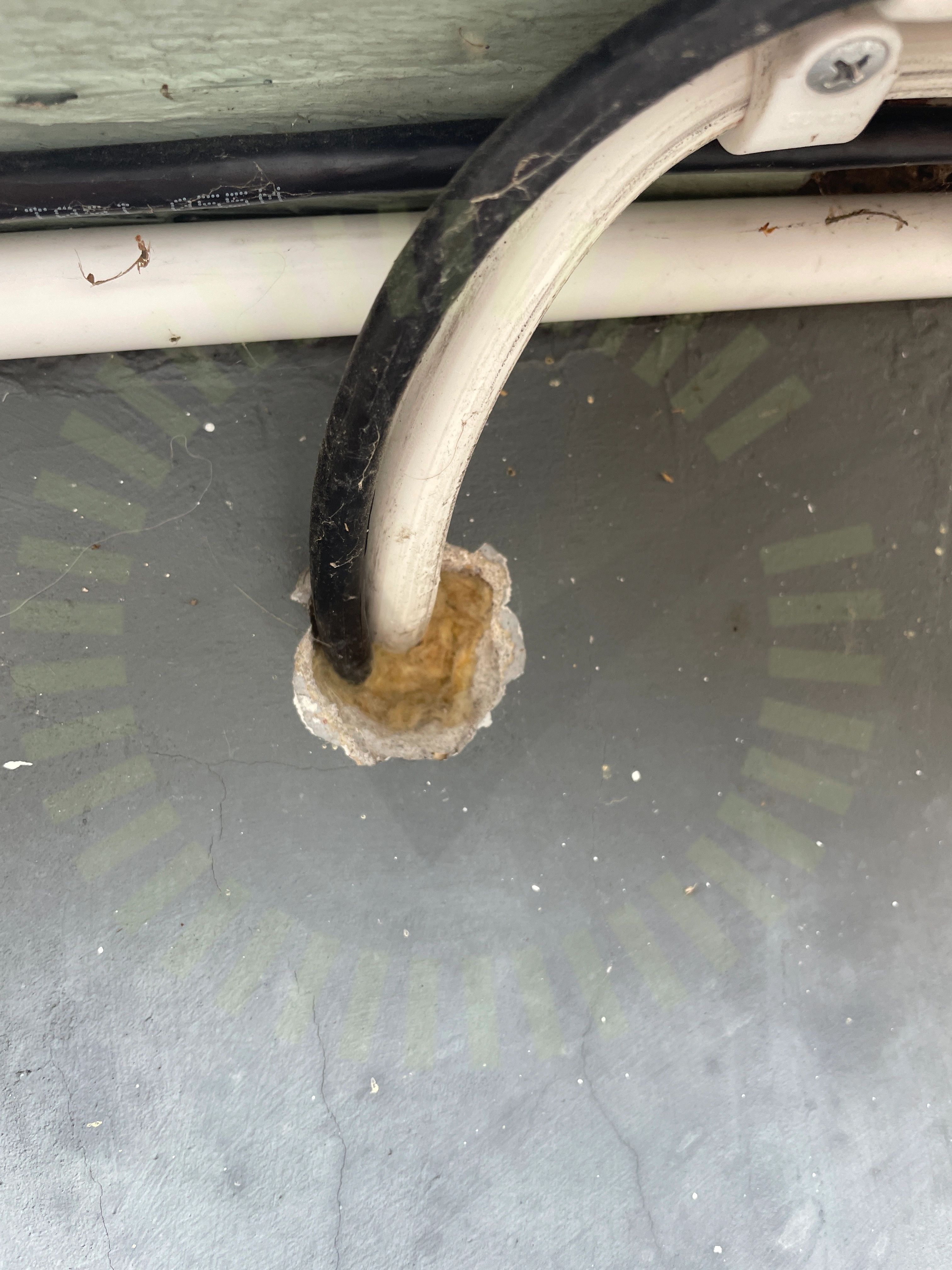

Inte godkändGenomföring inte tillförlitligt tätad.
SS 436 40 00 (527.2.1)
9.5 Jordning av chassi
Inte godkändVäxelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44
Godkända kontrollpunkter
30/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
