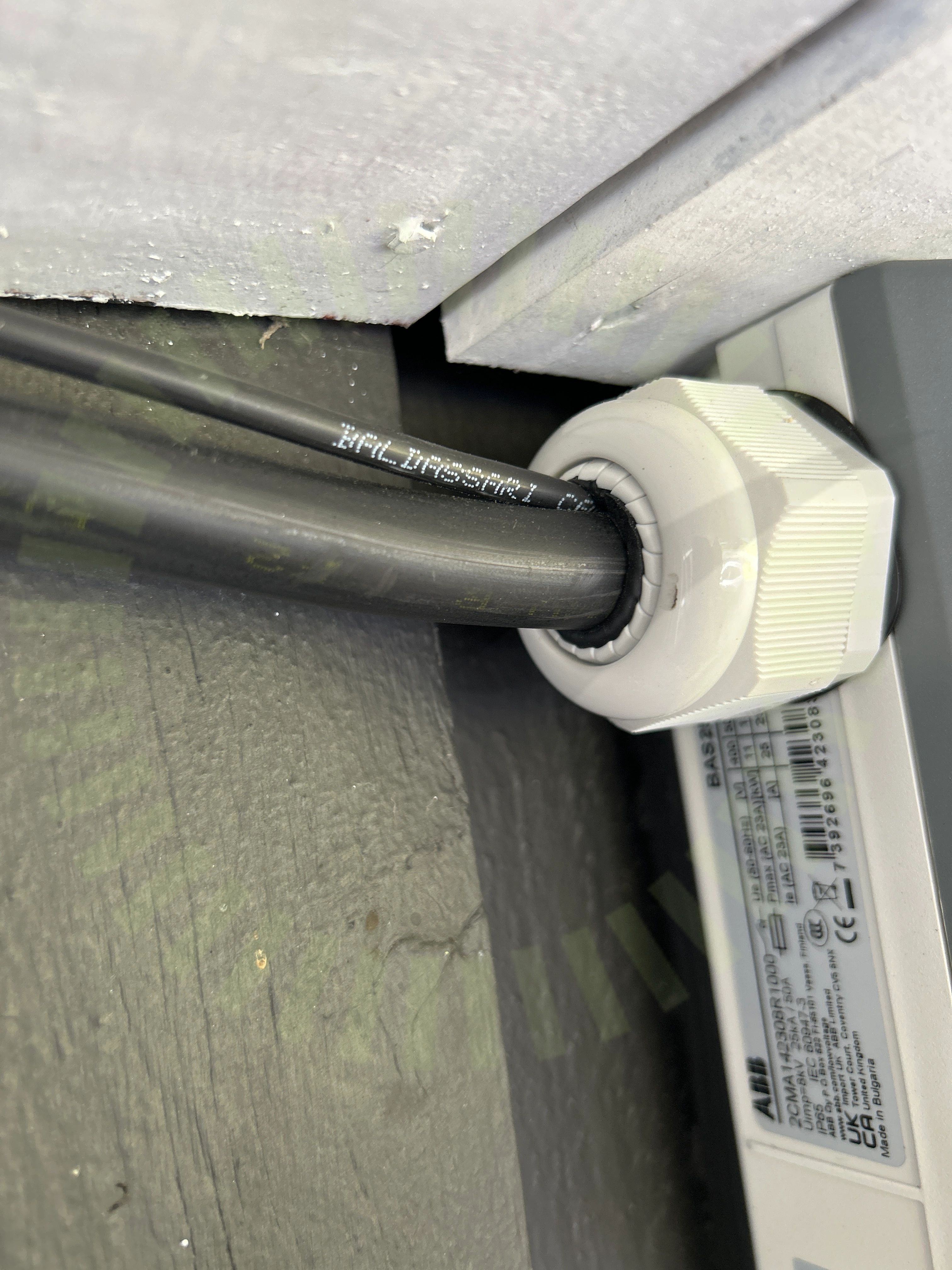

2.1 Förskruvningar
Inte godkändFörskruvning avsedd för en kabel har två kablar i sig.
Besiktningsrapport
9.3
Installation genom
Skandica Solar
Datum
21 september 2023
Ort
Mölnlycke, Västra Götalands län
94% godkända6% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Anmärkningar
1/8Godkända kontrollpunkter
7/8AnslutningBöjradieEgenskaperIdentifieringInfästningPlaceringYttre påverkan
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
2/17

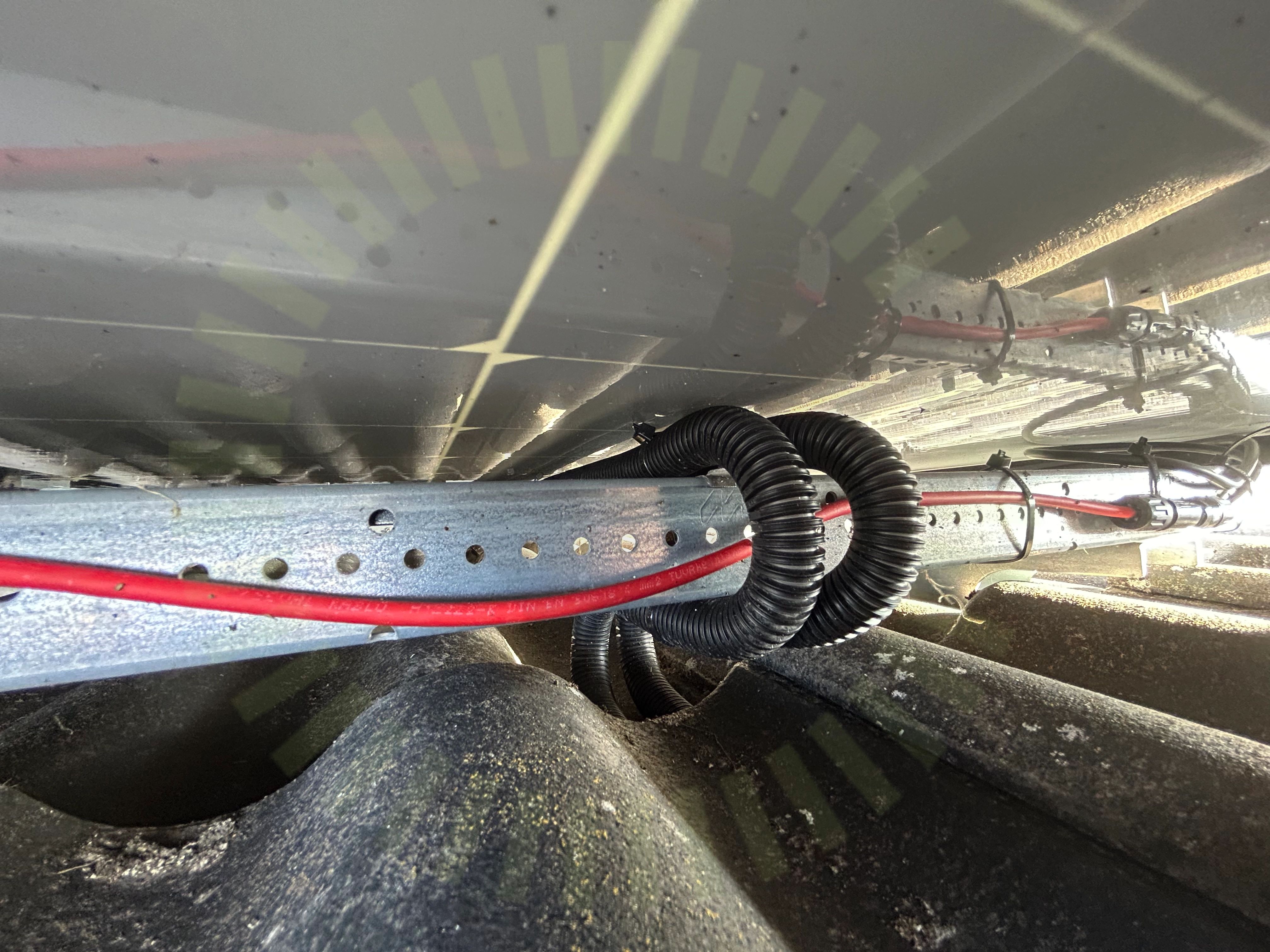

3.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13

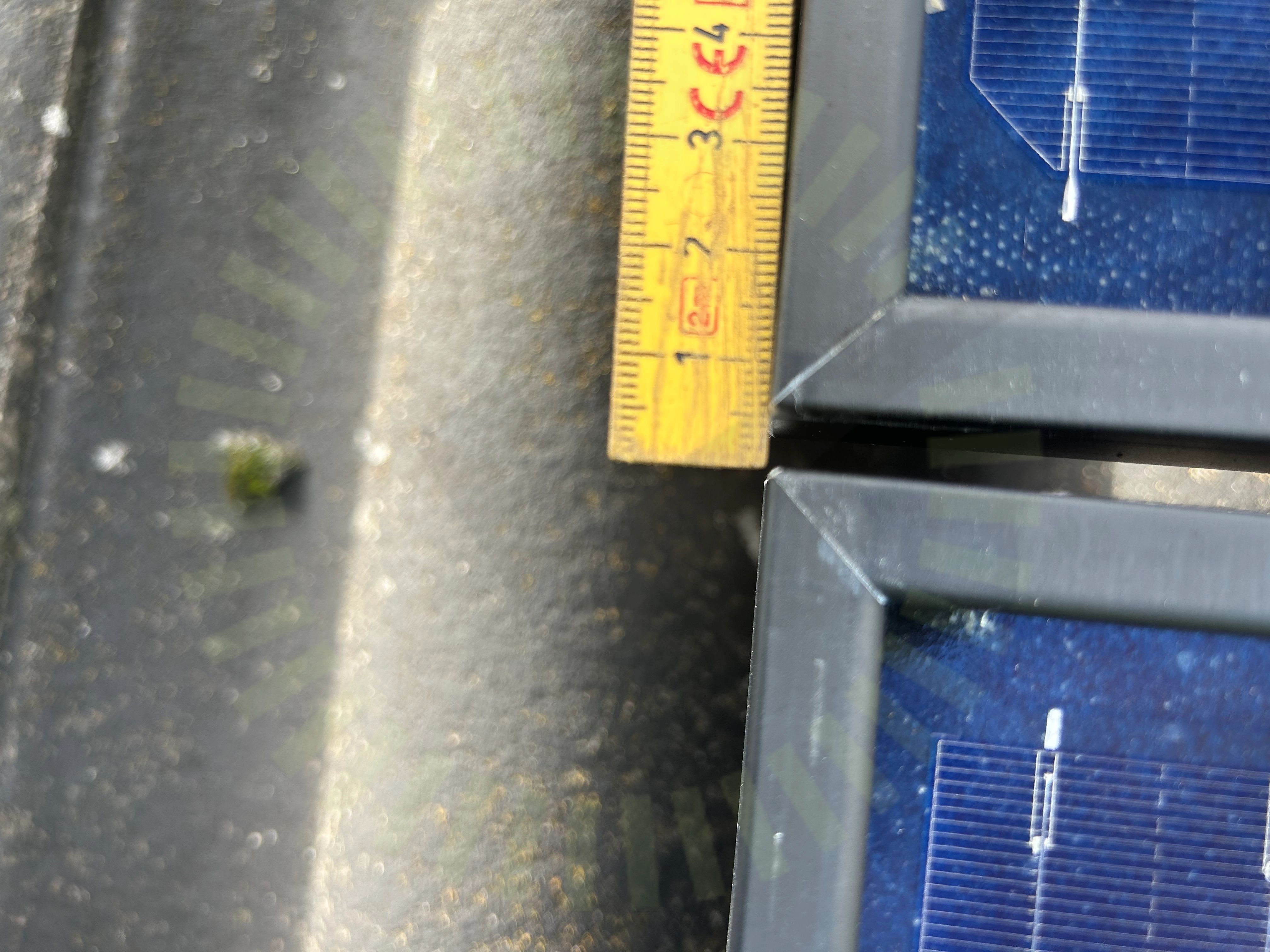

3.2 Mellanrum
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Godkända kontrollpunkter
14/17Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/22

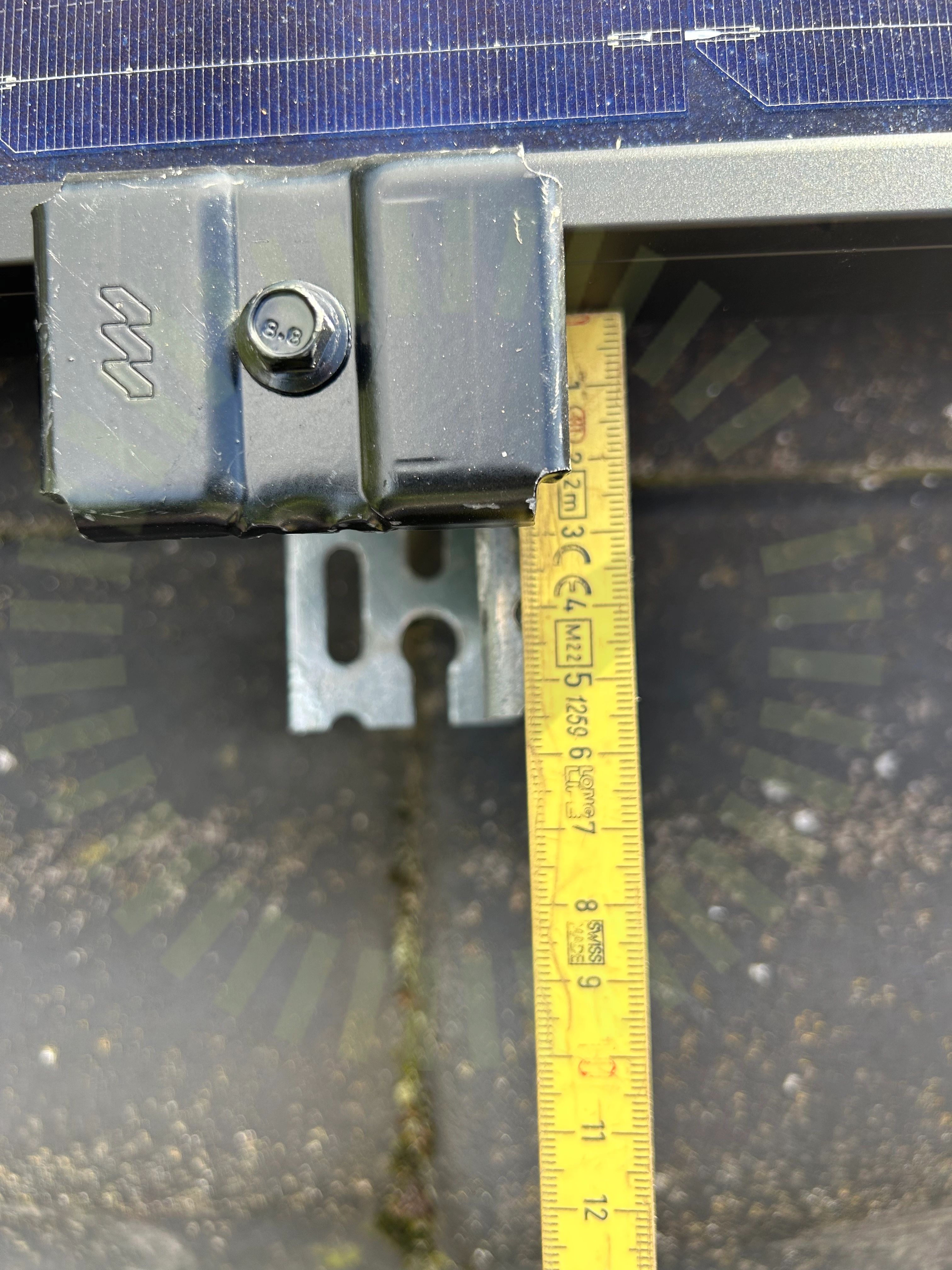

4.1 Skenans utstick för klämma
RekommendationSkena sticker inte ut tillräckligt långt för klämman.
Snö- och vindlastberäkning
Godkända kontrollpunkter
21/22Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Anmärkningar
1/8
5.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4, 543.4.1
Godkända kontrollpunkter
7/8BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/35

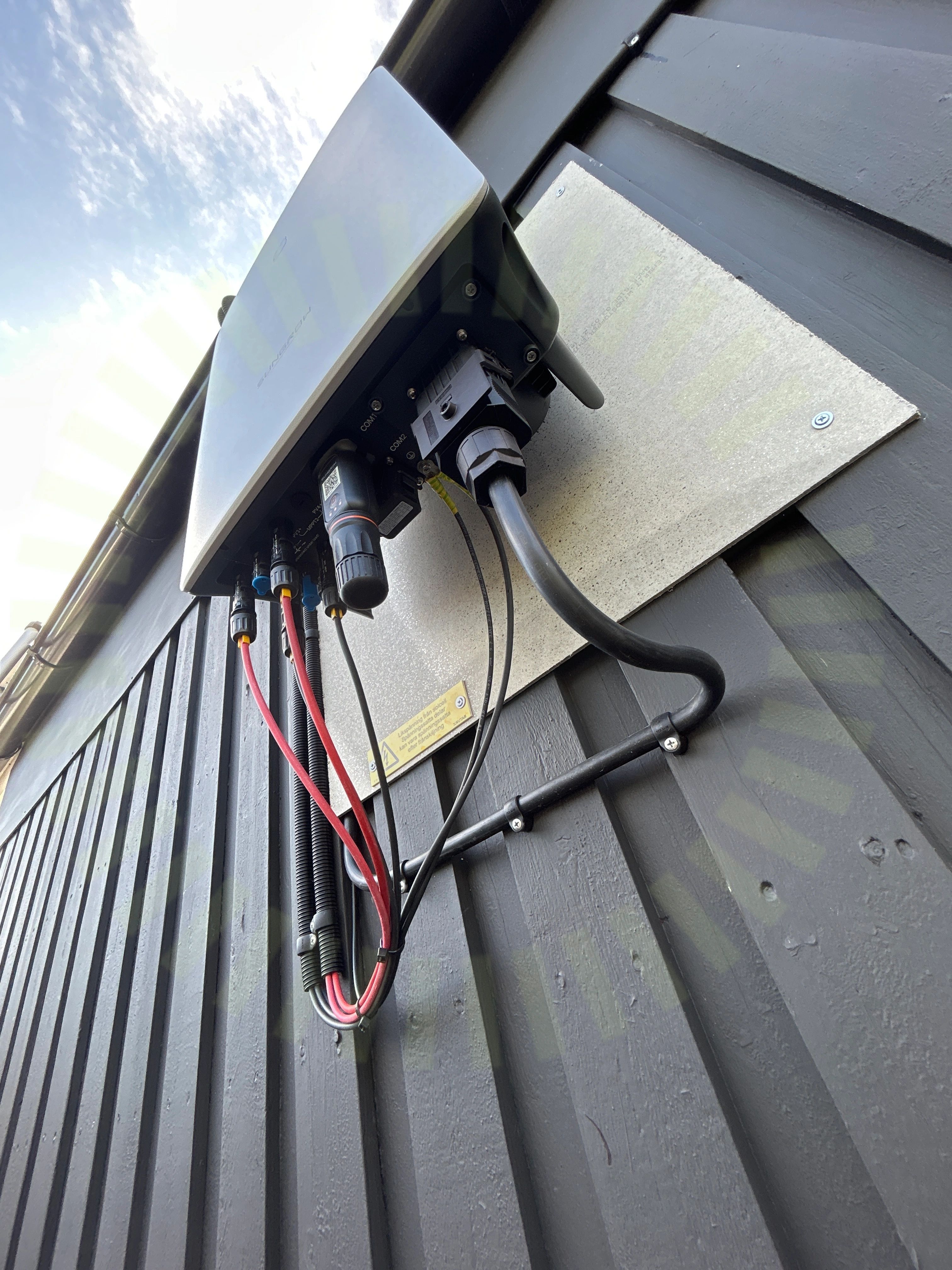

7.1 Jordning av chassi
Inte godkändVäxelriktarens jordkabel har fel färg.
SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

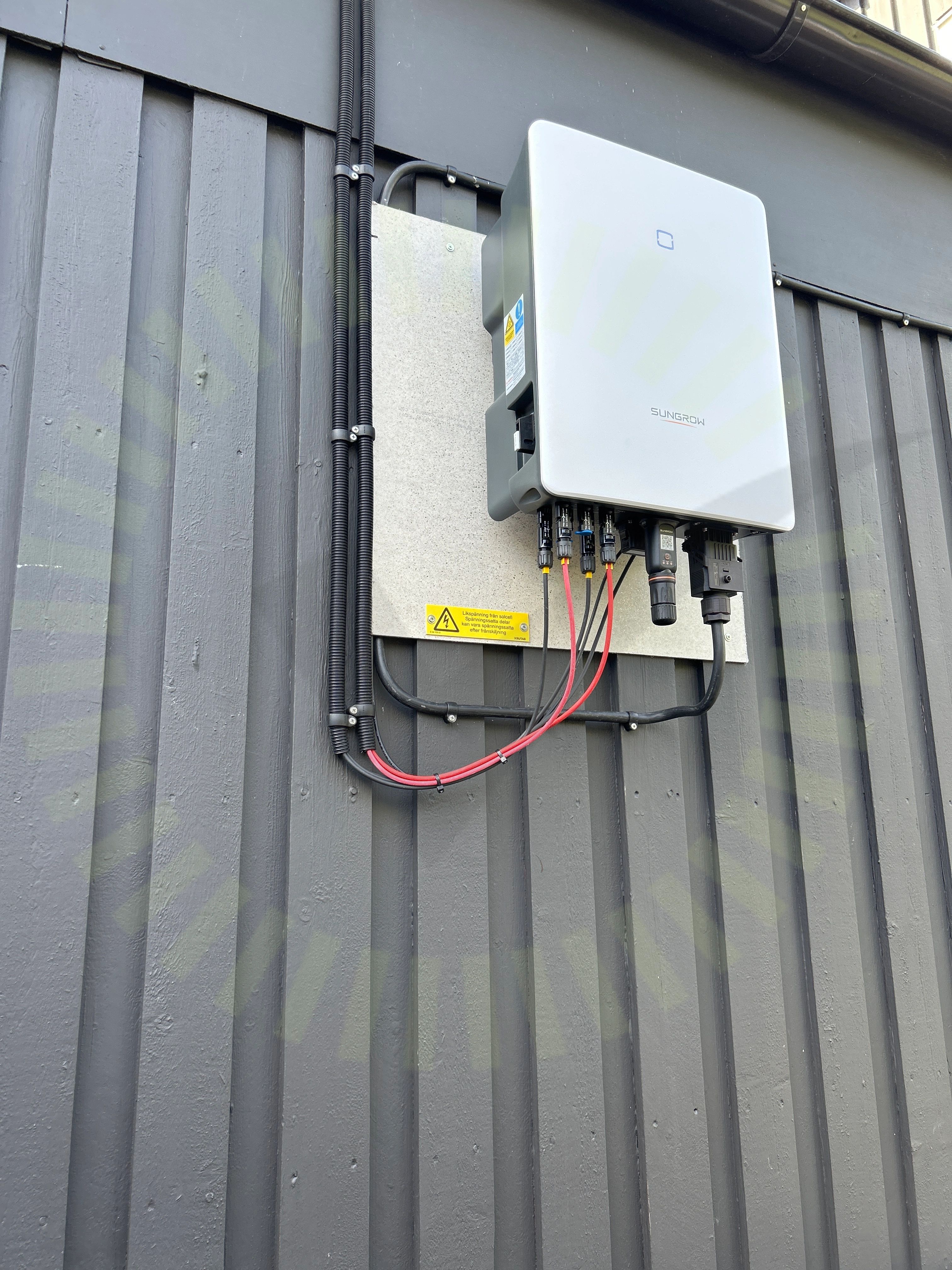

7.2 Väderskydd
Inte godkändVäxelriktaren står i sol under förmiddagen.
SG3.0-20RT-UEN-Ver18-202212, Sida 20
Godkända kontrollpunkter
33/35AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
