Besiktningsrapport
9.9
Installation genom
Nova Solar
Datum
27 augusti 2024
Ort
Kungsbacka, Hallands län
Skenornas infästning
Väderskydd
Fasskena fasadmätarskåp
97% godkända
3% ej godkända
Om installationen
Paneler
Trina: TSM-NEG9RC.27
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
SAJ: R5 (3-12K)-T2-15
Tillbehör
Säkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/24
3.1 Skenornas infästning
Inte godkänd
Skenor infästa i takkrokens yttersta hålbild.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3
Godkända kontrollpunkter
23/24
Använd skruv
Blandning av infästningar
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Tak 1, Trina: TSM-NEG9RC.27
Godkända kontrollpunkter
14/14
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/36

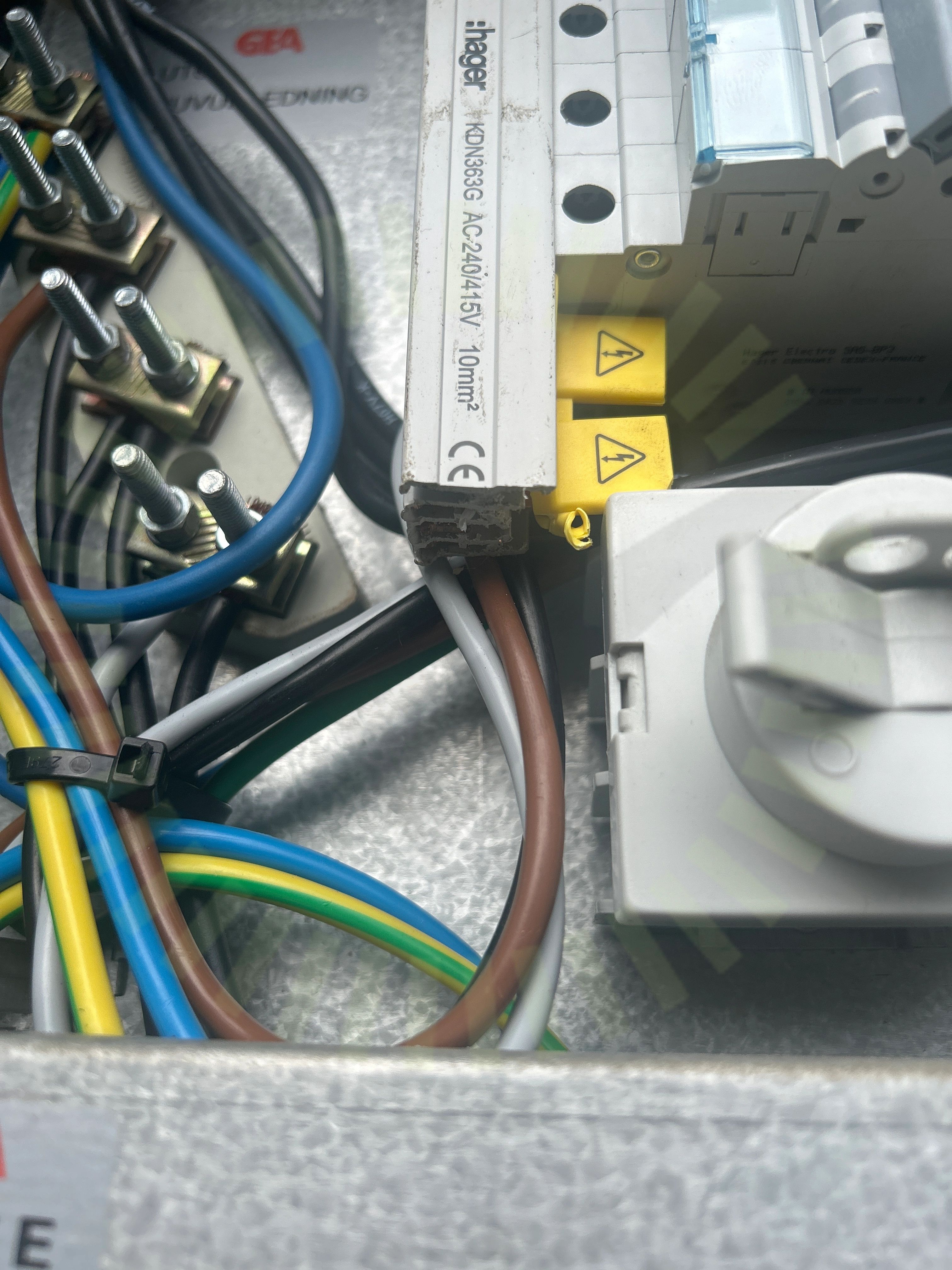

6.1 Fasskena fasadmätarskåp
Inte godkänd
Fasskena bör undvikas i fasadmätarskåp med anledning till kortslutningsrisk vid fukt i skåpet. Saknas även beröringsskydd till skenan.

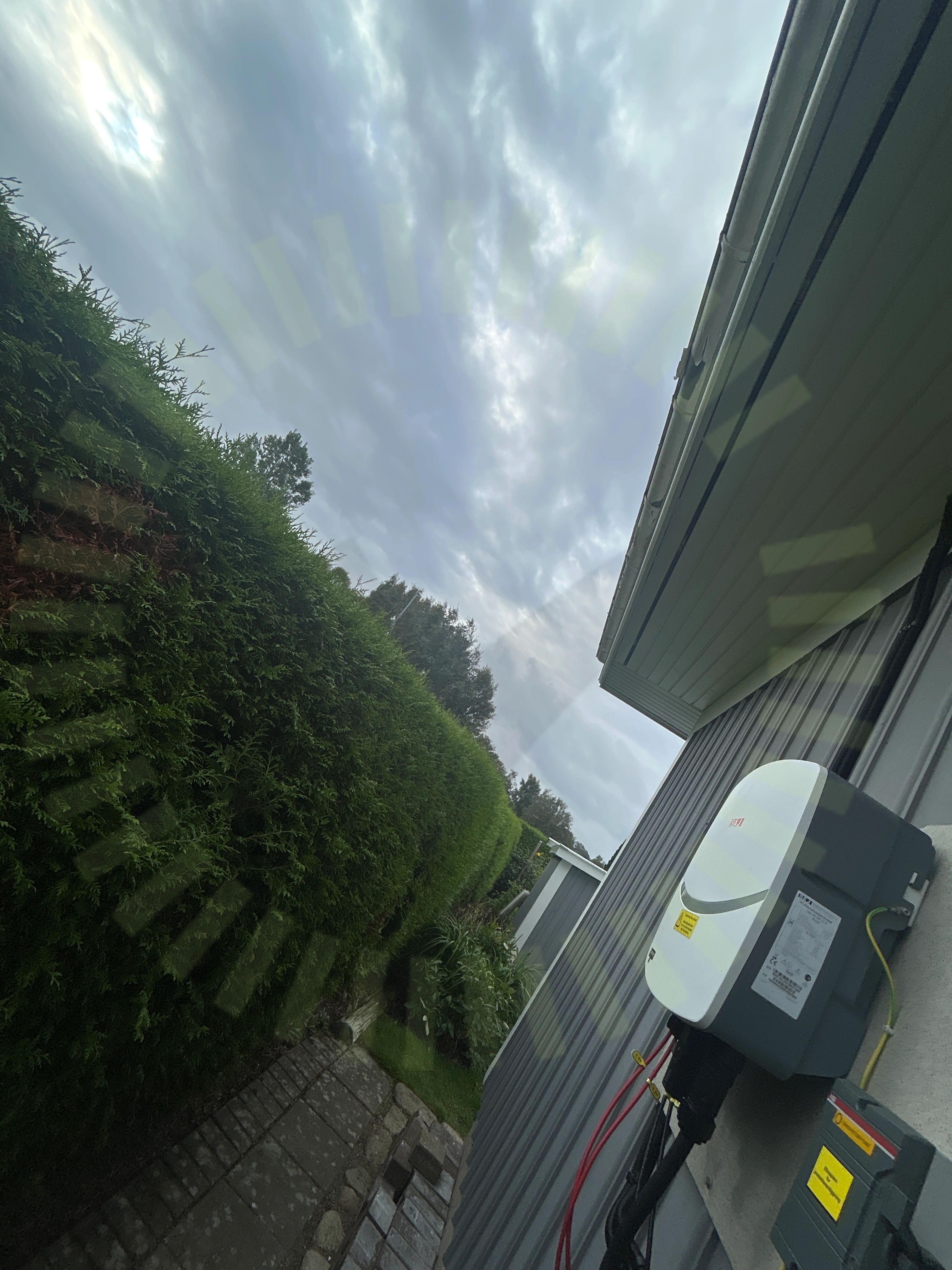

6.2 Väderskydd
Inte godkänd
Tillverkaren tillåter inte att växelriktaren placeras i direkt solljus.
SAJ: R5-3-20K-T2 R5-3-12K-T2-15 User manual V2, Sida 23
Godkända kontrollpunkter
34/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
