Besiktningsrapport
9.8
Installation genom
Järfälla Energi
Datum
8 november 2024
Ort
Järfälla, Stockholms län
Stress på kontakter
Kontaktdon
Infästning
98% godkända
2% ej godkända
Om installationen
Paneler
Denim: U N3 XXX BBG 108H
Optimerare
Tigo TS4-A-O
Montagesystem
CC90- UNUM Betongpannor
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Installerad av Järfälla Energi som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, CC90- UNUM Betongpannor
Godkända kontrollpunkter
23/23
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans infästning i skena
Klämmans placering i skena
Läktinfästning
Mittklämmor
Skada på klämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas infästning skruvade
Skenornas överhäng
Skenskarvar
Säkerhetsavstånd
Takkrokarnas CC
Takkrokarnas CC skenstart
Takkrokstyper
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Tak 1, Denim: U N3 XXX BBG 108H
Anmärkningar
2/15
6.1 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
Stäubli PV_MA711. Sida 4.
6.2 Stress på kontakter
Inte godkänd
Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
13/15
Avstånd till hav
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Strängförläggning
Tak 1, Tigo TS4-A-O
Anmärkningar
1/5

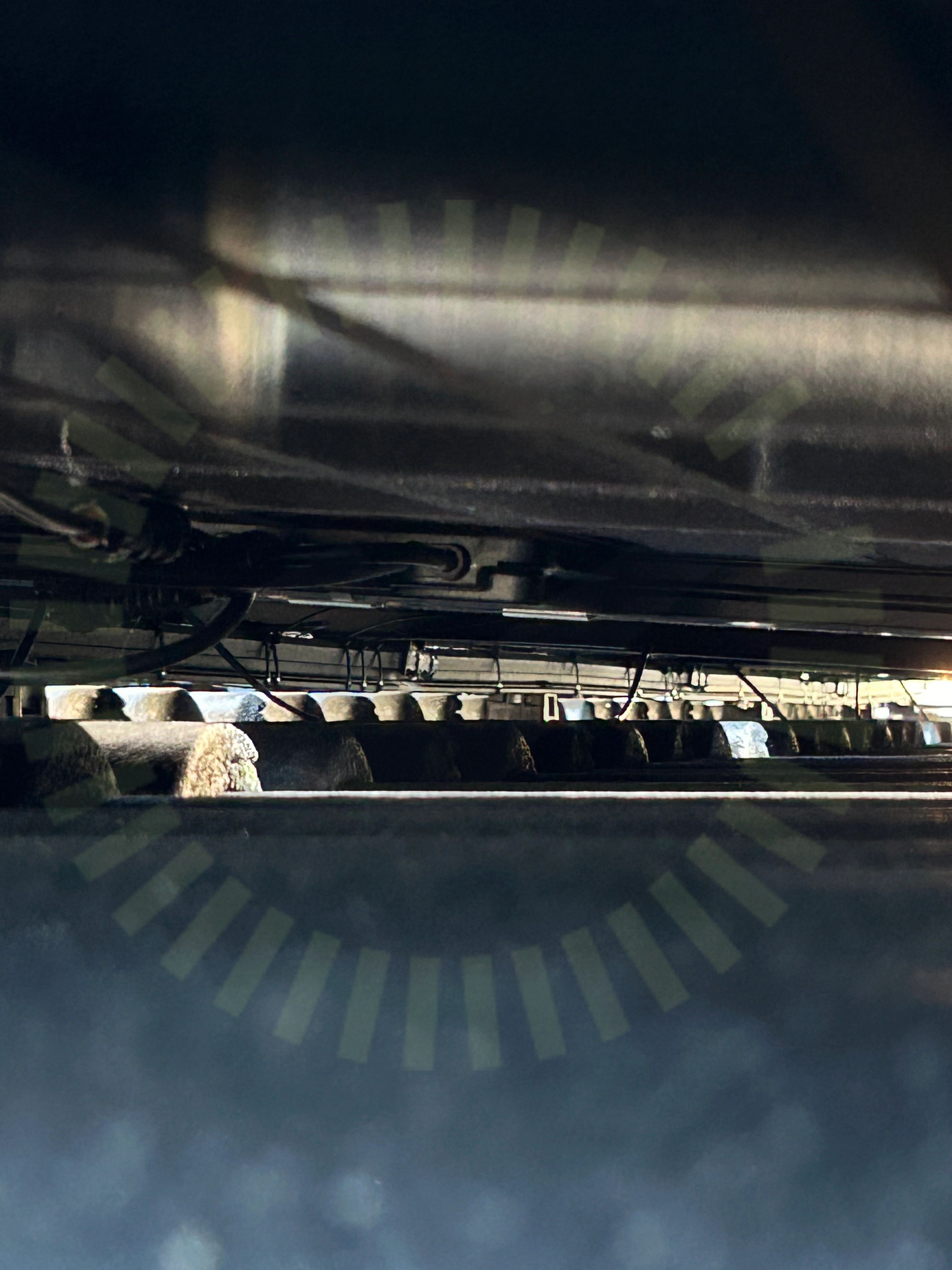

7.1 Infästning
Inte godkänd
Optimerare är infäst på fel håll baserat på ramens tjocklek.
Tigo TS4-A-O Datasheet | Rev 1.2 | 2023.06.08
Godkända kontrollpunkter
4/5
DC Kontakter
Fastsäkring av produkt
Kabeluppfästning
Skada
Undercentral
Godkända kontrollpunkter
7/7
Fasskena
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
36/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/37
Genomföringar
