Besiktningsrapport

9.2

Installation genom

Nova Solar

Datum

25 september 2024

Ort

Vallda, Hallands län

Skenans utstick för klämma

Bärläktens dimension

Kabeluppfästning

+ 1

94% godkända6% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSAJ: R6-(3-15K)-T2

TillbehörSäkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

Kunden har inte fått tillgång till någon app.

Avtal

Godkända kontrollpunkter

2/3

Mätprotokoll DCSträngschema

Allmänt

Anmärkningar

1/1

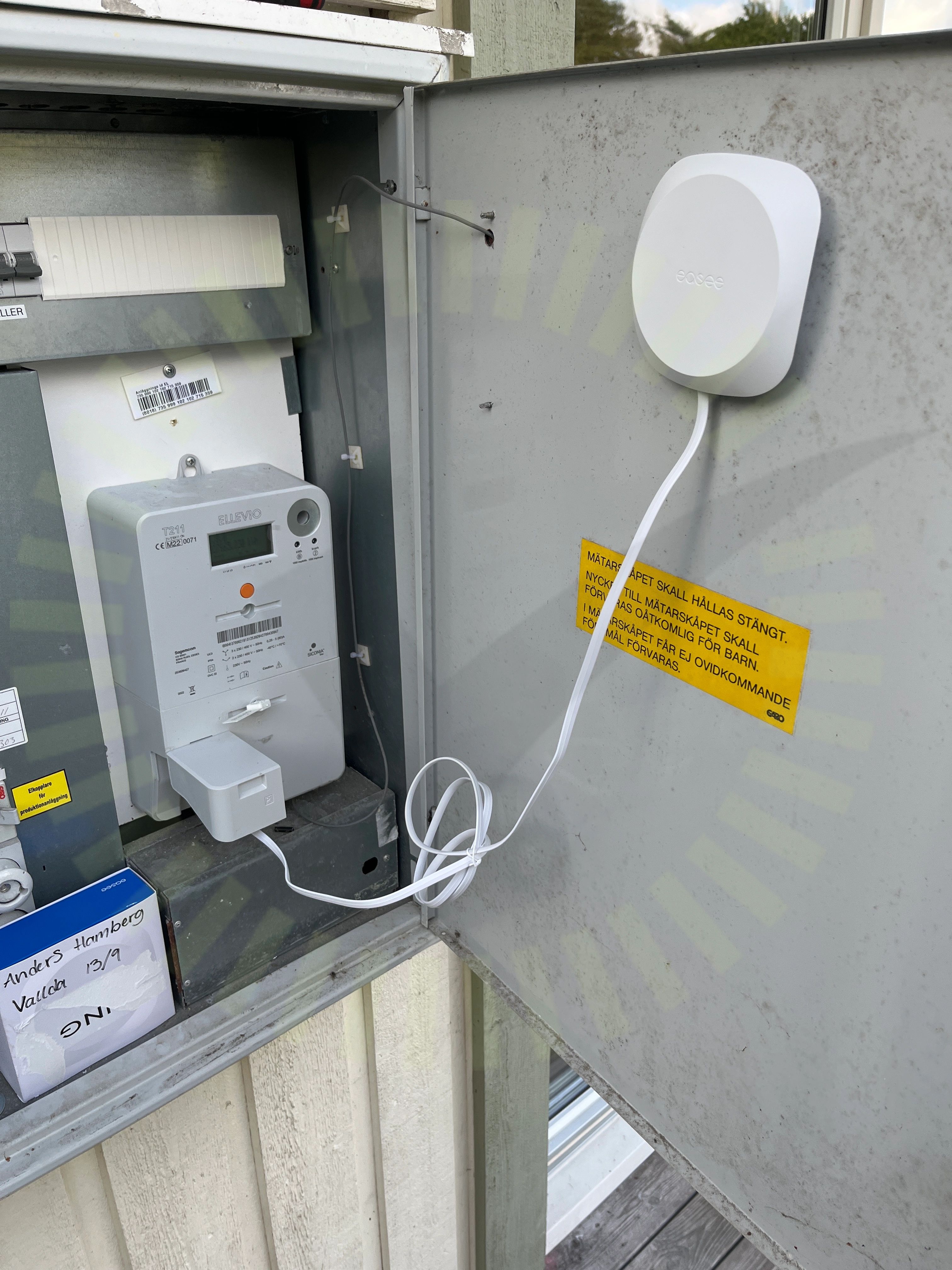

2.1 Lastbalanserare

Inte godkänd

Lastbalanserare fungerar ej.

Nordmount Panntak: Bärläkt

Anmärkningar

4/24

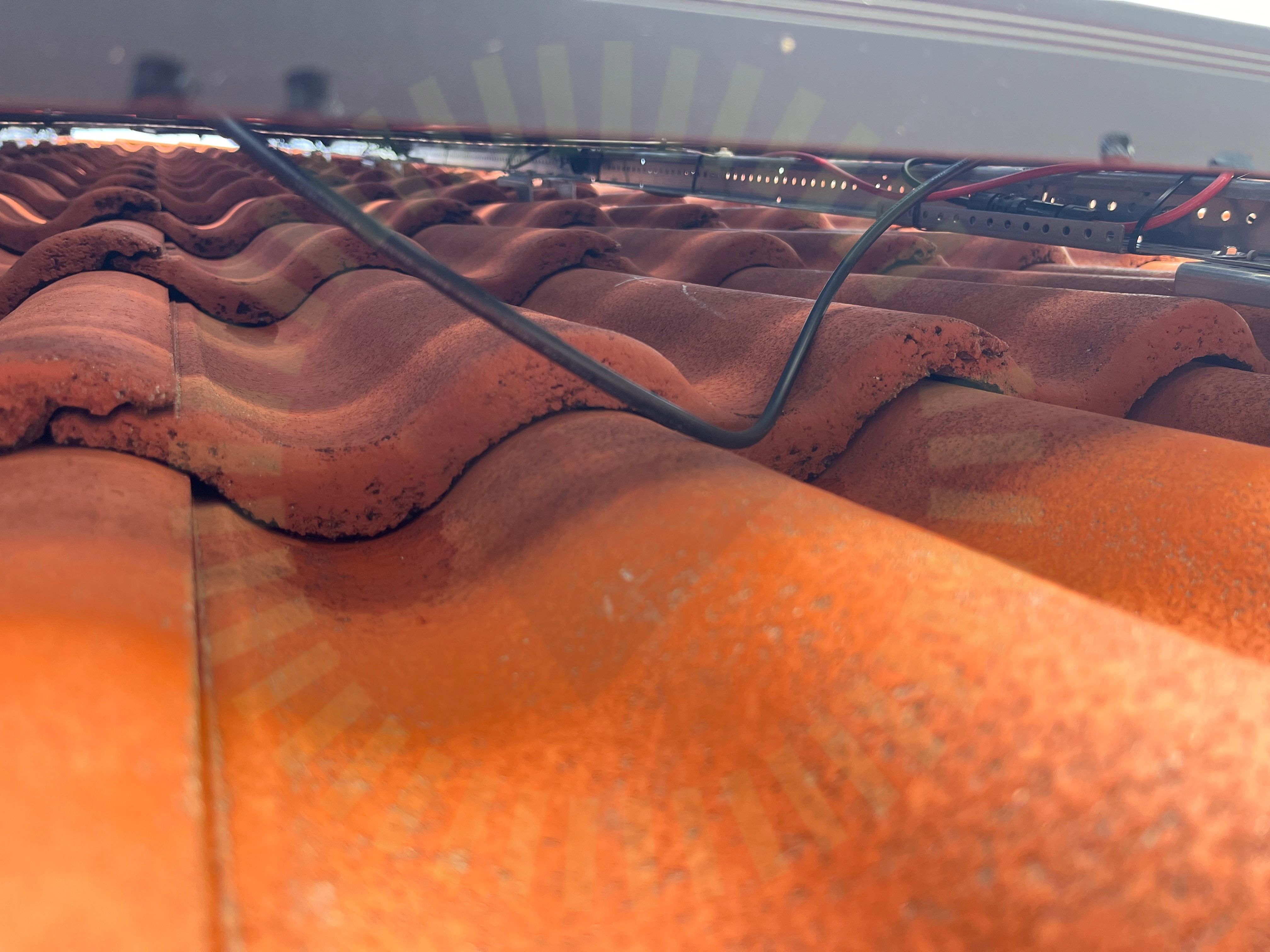

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

3.2 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7

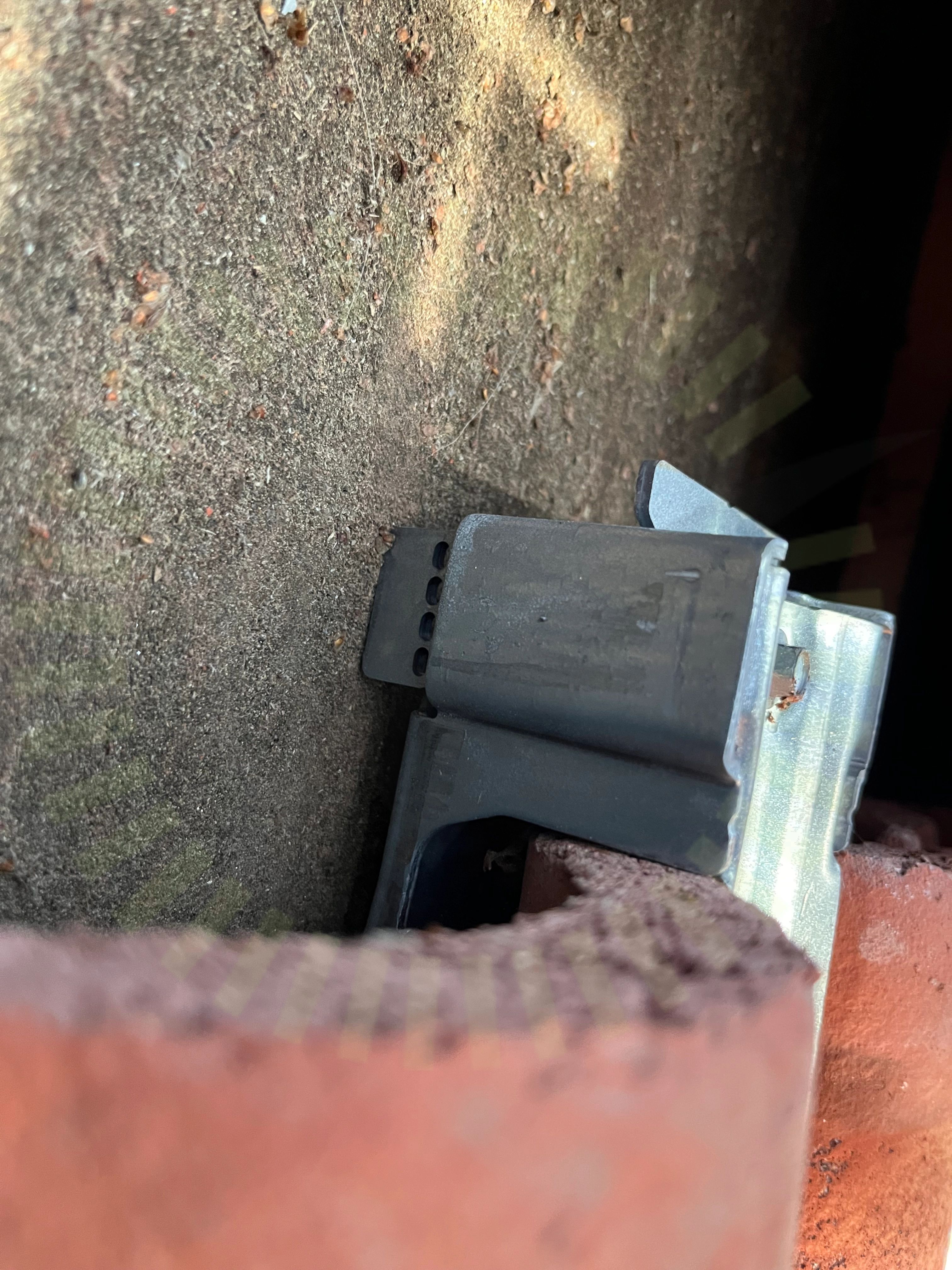

3.3 Bärläktens dimension

Inte godkänd

Fästets "ben" har inte brutits av när tjockleken av läkten är mindre än 46mm.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 2

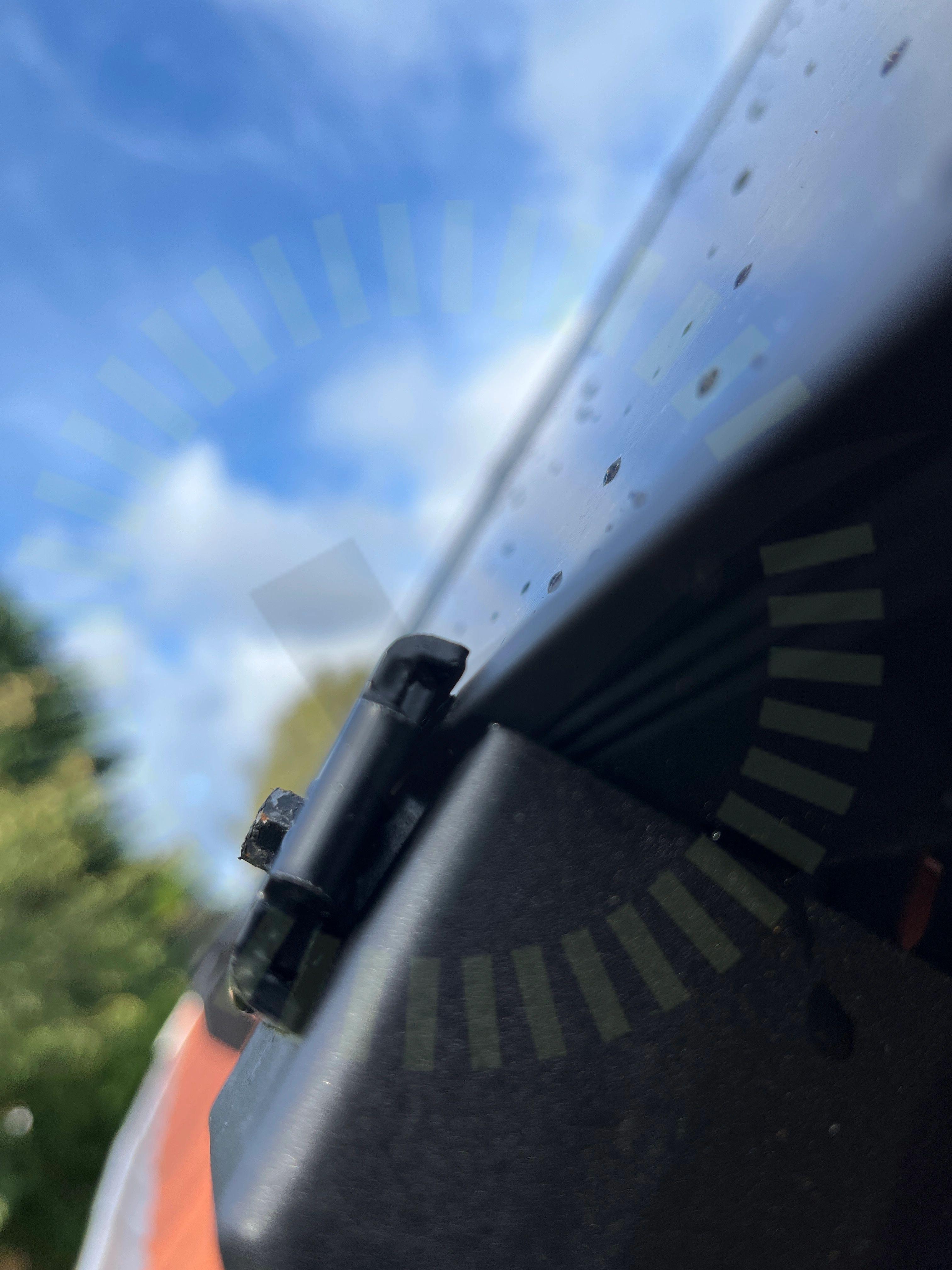

3.4 Skenans utstick för klämma

Inte godkänd

Skena sticker inte ut tillräckligt långt för klämman.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6

Godkända kontrollpunkter

20/24

Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenornas överhängSkenskarvarTakkrokarnas CCUnderliggande takpannaSkenornas infästningSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakgenomföringVäderbeständigt material

SAJ: R6-(3-15K)-T2

Godkända kontrollpunkter

39/39

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

13/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning
