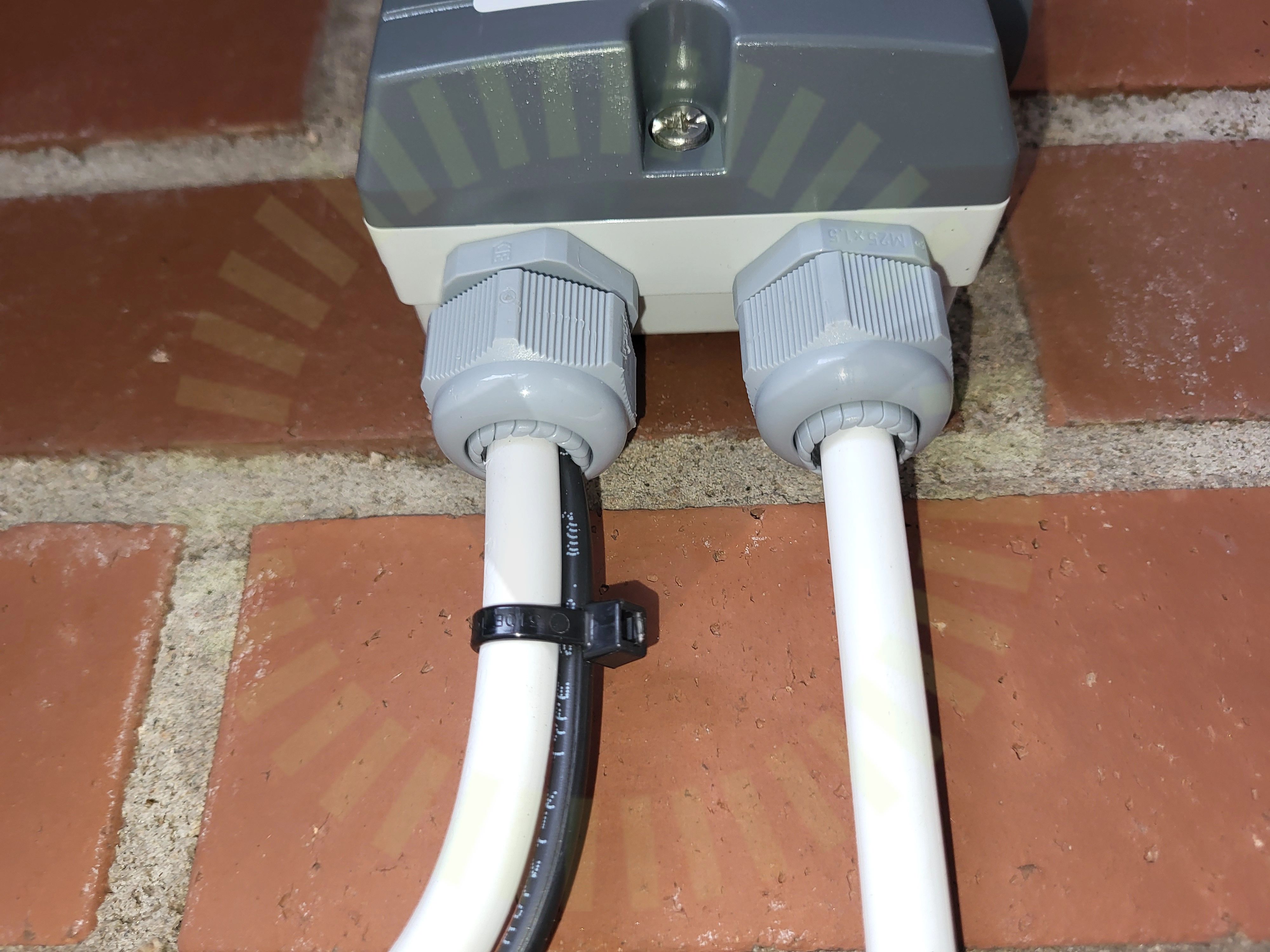

2.1 Kabelinföringar
Inte godkändFörskruvning avsedd för en kabel har två kablar i sig.
Besiktningsrapport
9.6
Installation genom
Skandica Solar
Datum
2 november 2023
Ort
Pixbo, Västra Götalands län
93% godkända7% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Anmärkningar
1/7Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Longi: LR5-54HPB
Anmärkningar
1/17

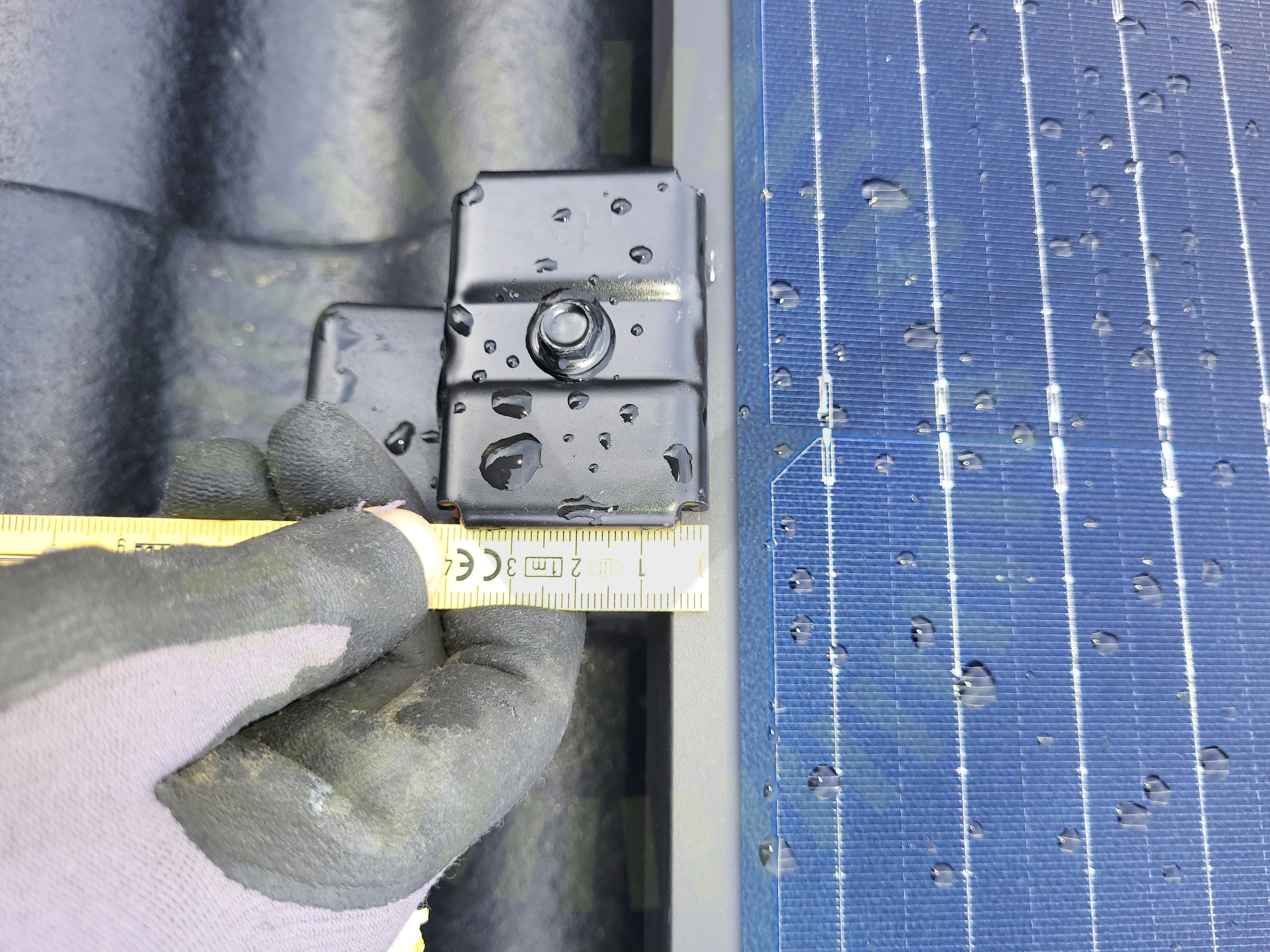

3.1 Överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual for LONGi Solar PV Modules, V15, Sida 14
Godkända kontrollpunkter
16/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/22

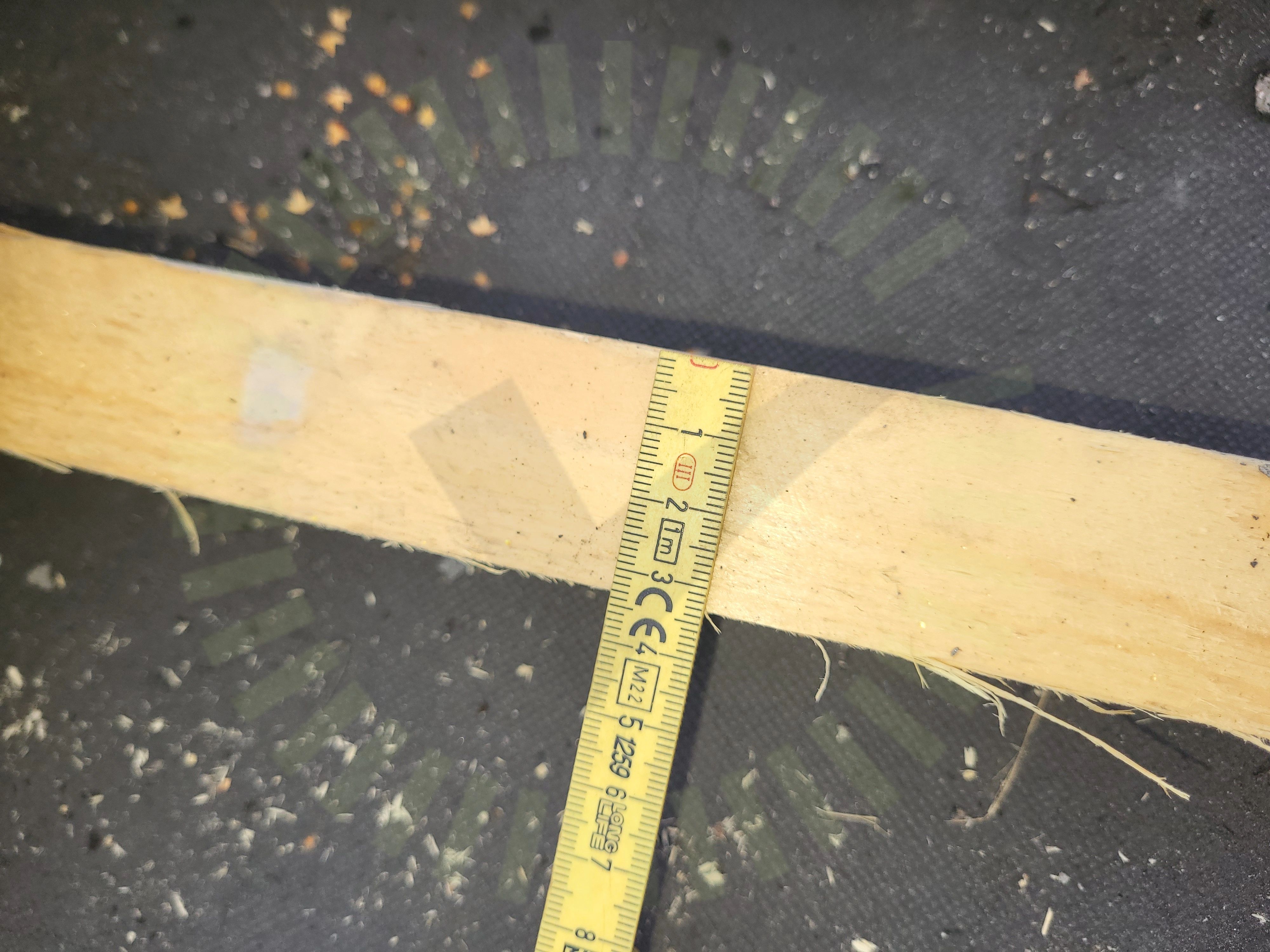

4.1 Bärläktens dimension
Inte godkändBärläktens har inte rätt dimensioner för valt montagesystem.
Nordmount planner - konfigurator för solcellsmontage

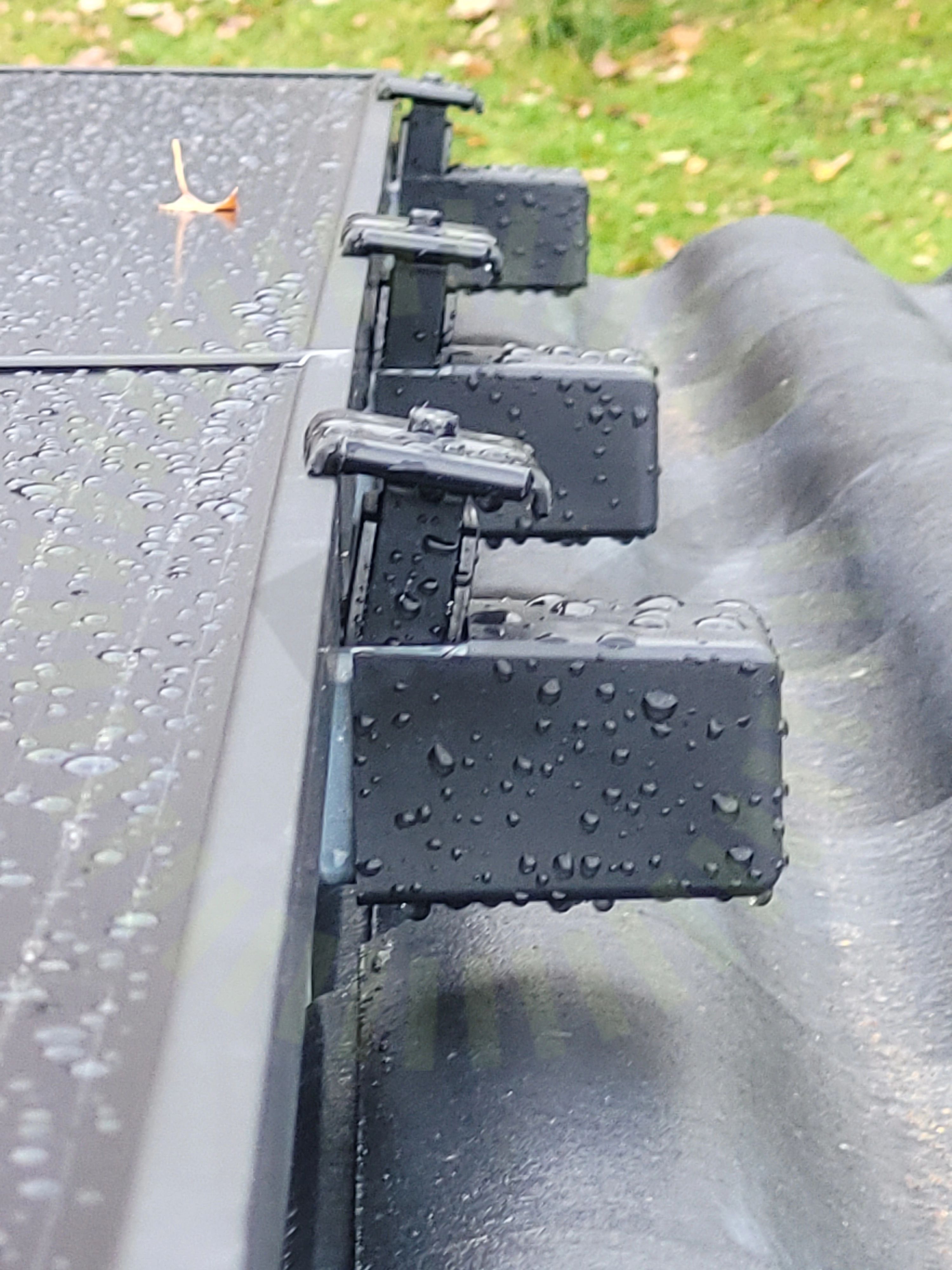

4.2 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3
Godkända kontrollpunkter
20/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Undercentral
Anmärkningar
1/8
5.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem inte godkänt. Inkommande tn-c har gått över till tn-s vid huvudbrytaren, därmed är det inte godkänt att återgå till tn-c i undercentralen.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
7/8FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
4/367.1 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

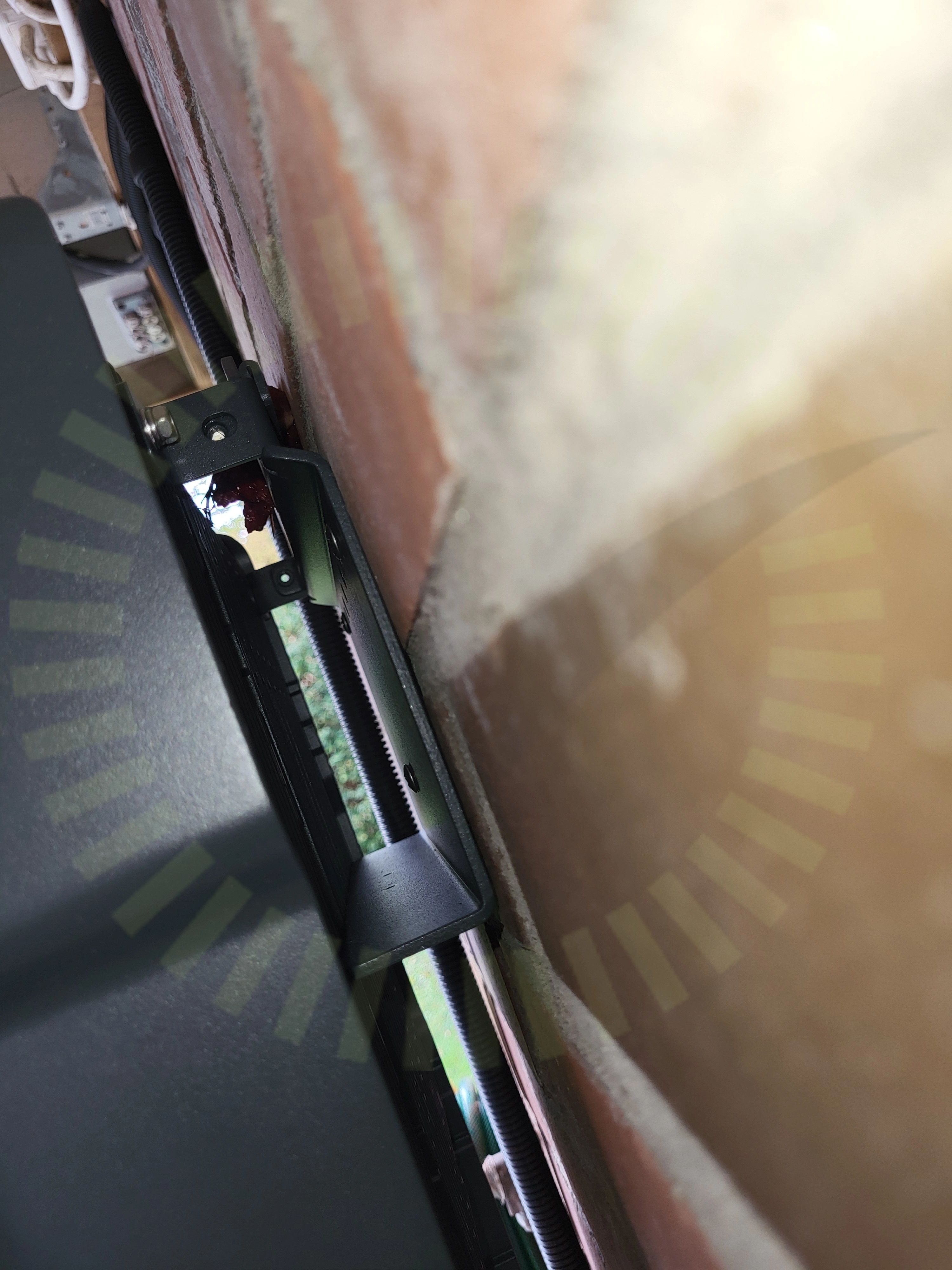

7.2 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt.
SG3.0-20RT-UEN-Ver18-202212, Sida 26

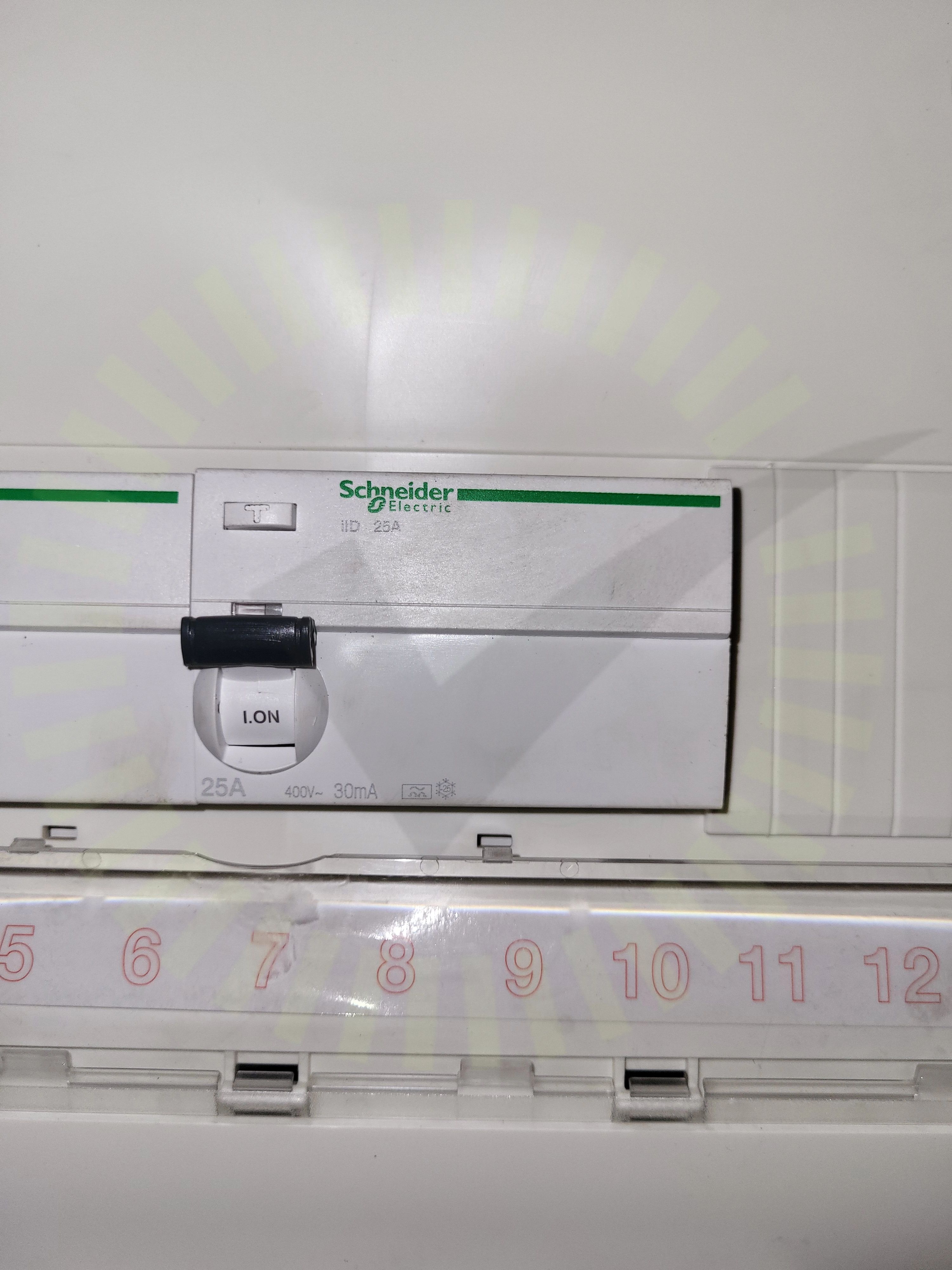

7.3 Jordfelsbrytare
RekommendationJordfelsbrytaren bryter inte på rekommenderad mA. Kund uppger att jordfelsbrytaren redan har slagit av en gång sedan solcellsinstallationen sattes igång.
SG3.0-20RT-UEN-Ver18-202212, Sida 34

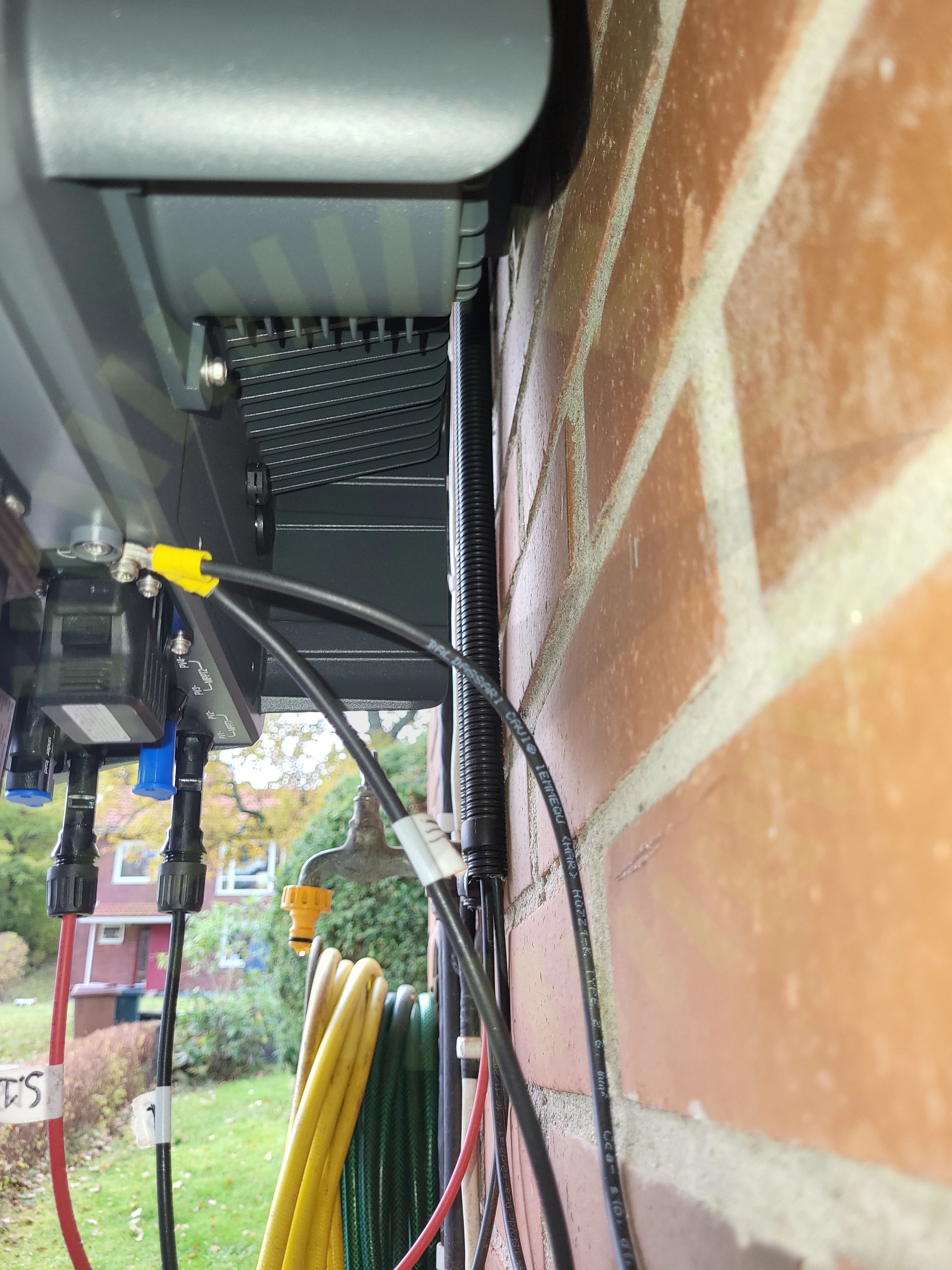

7.4 Jordning av chassi
Inte godkändJordkabeln är av fel färg, Jordledaren ska vara grön/gul.
SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
Godkända kontrollpunkter
32/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
