Besiktningsrapport

7.1

Installation genom

Voltify

Datum

14 februari 2023

Ort

Ytterby, Västra Götalands län

DC Förläggning

Klämmornas placering

Kabeluppfästning

+ 10

79% godkända21% ej godkända

Om installationen

PanelerSolitek M.60-B

MontagesystemESDEC Lutande Panntak

MontagesystemESDEC: ClickFit Plåttak

VäxelriktareSAJ: H2 Series

BatteriSAJ: B2 Series

TillbehörElmaterial: Kapsling

Installerad av Voltify som har ett lågt snittbetyg på 7.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

ESDEC Lutande Panntak

Anmärkningar

4/27

2.1 Kabeluppfästning

Inte godkänd

Lösa kablar under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)

2.2 Skena överhäng

Inte godkänd

Skenan har för långt överhäng från sista takkrok

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

2.3 Snö- och Vindlastberäkning

Inte godkänd

Finns ingen beräkning

Tillverkarens montageanvisningar

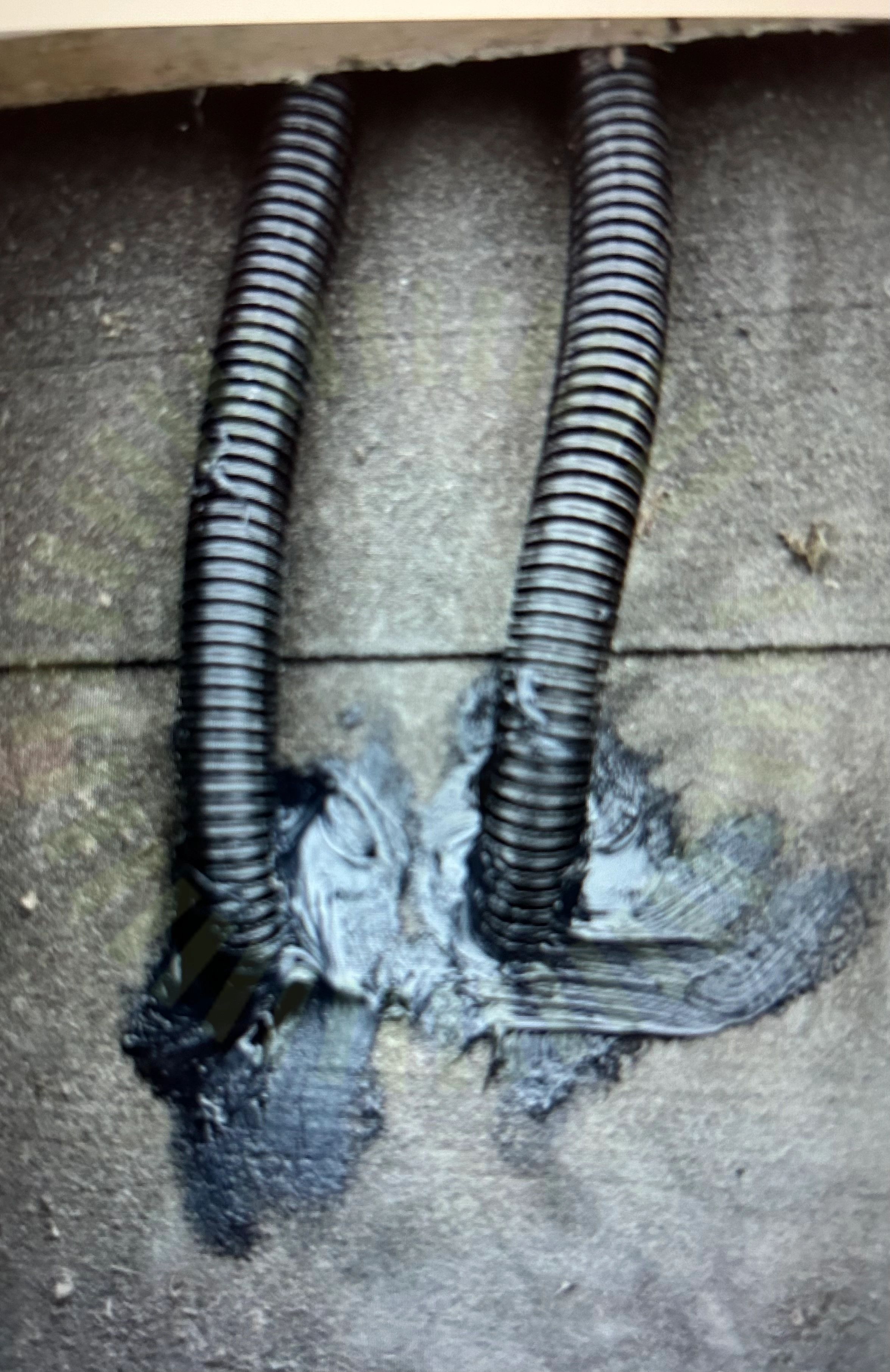

2.4 Takgenomföring

Inte godkänd

Takgenomföring inte fackmässigt ufört

Godkända kontrollpunkter

23/27

Anpassade takpannorAvstånd mellan takkrokarBärläktFrämmande materialInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkyddSäkerhetsavståndTakkrok infästningTakkrokens orienteringTaklutningTermisk brytpunktVäderbeständigt materialÄndfästenÄndklämmor

Kapsling

Anmärkningar

1/1

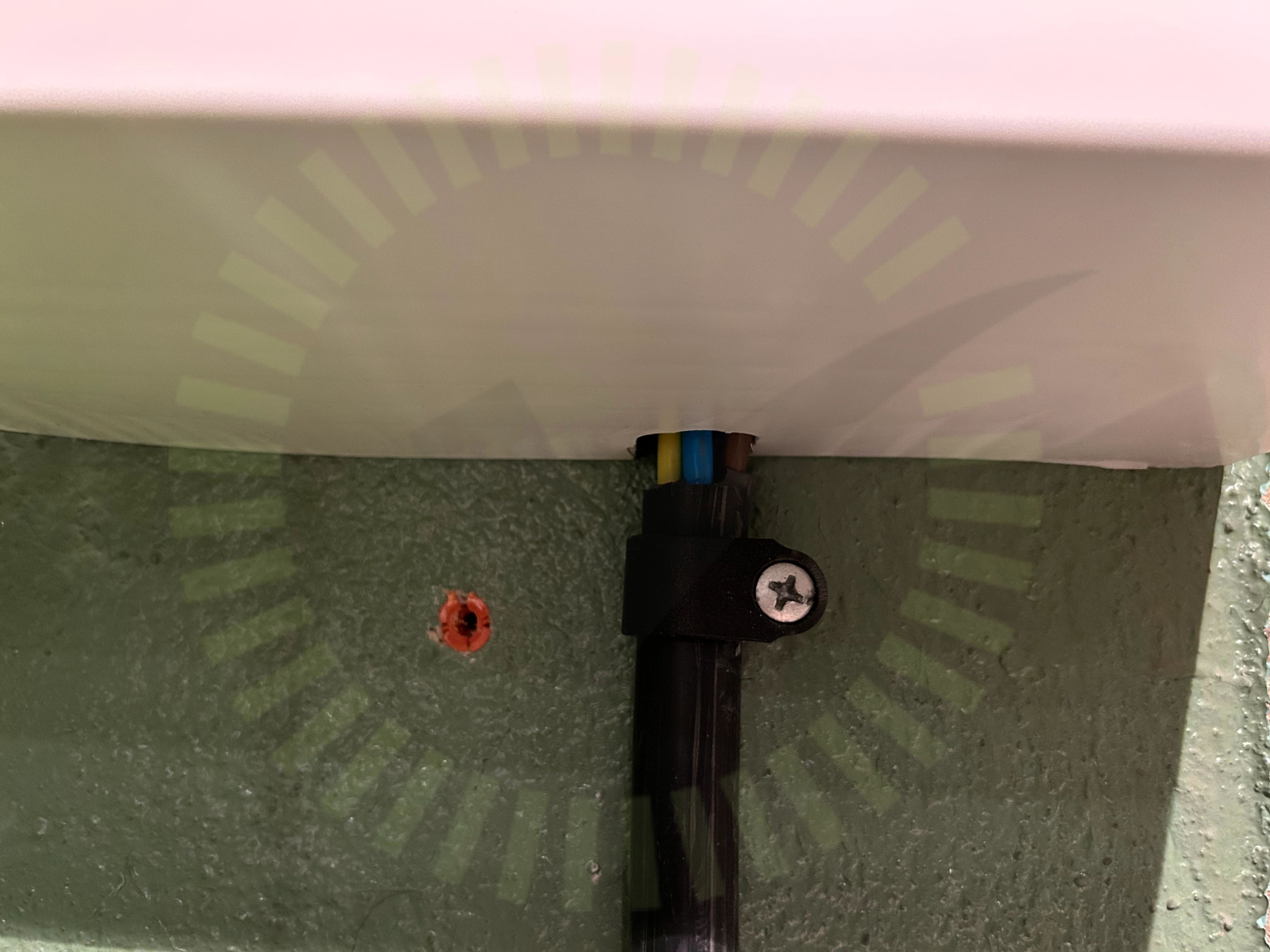

3.1 Kabel

Inte godkänd

Kabel är uppskalad för mycket

SAJ: B2 Series

Anmärkningar

2/8

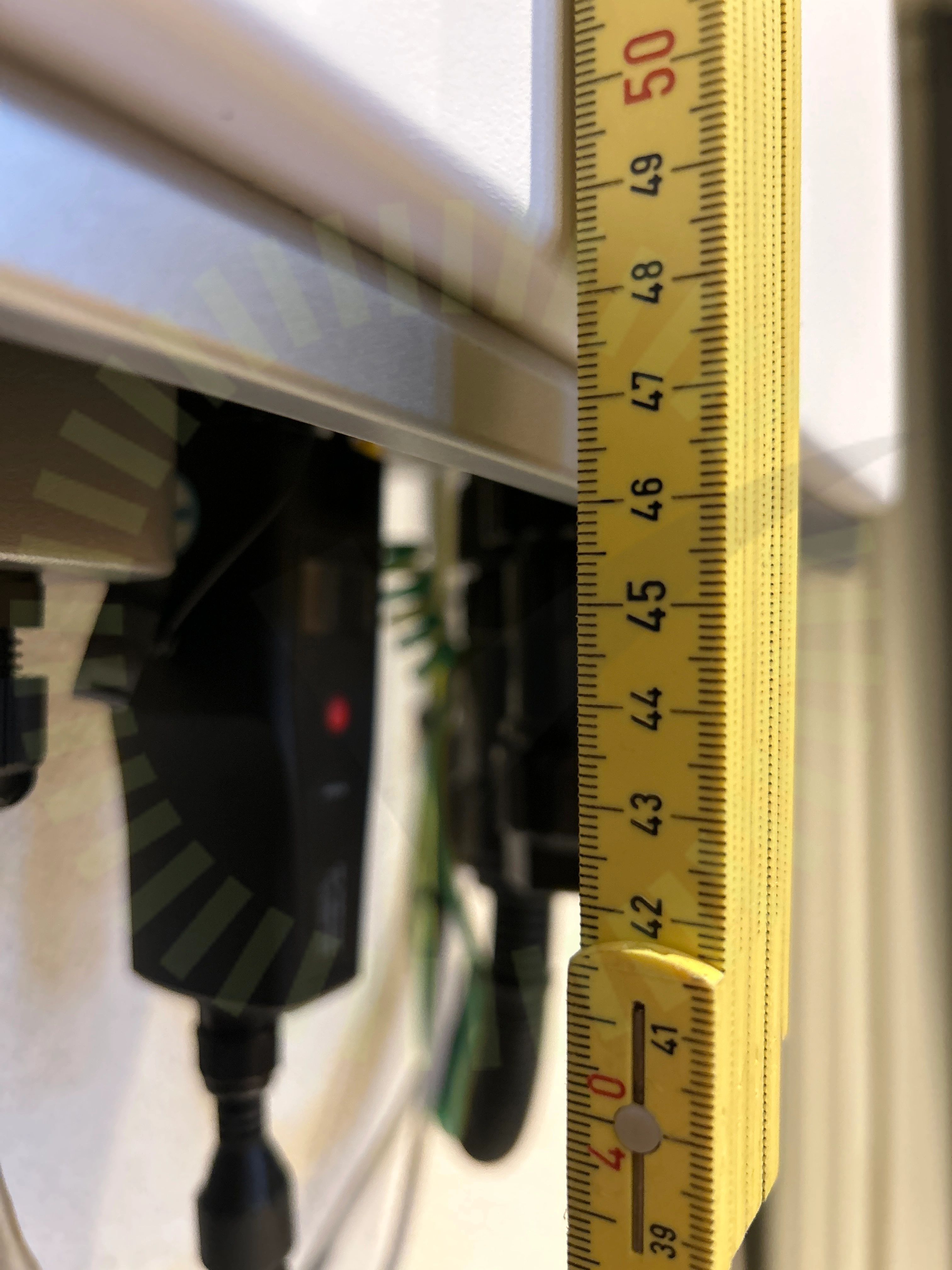

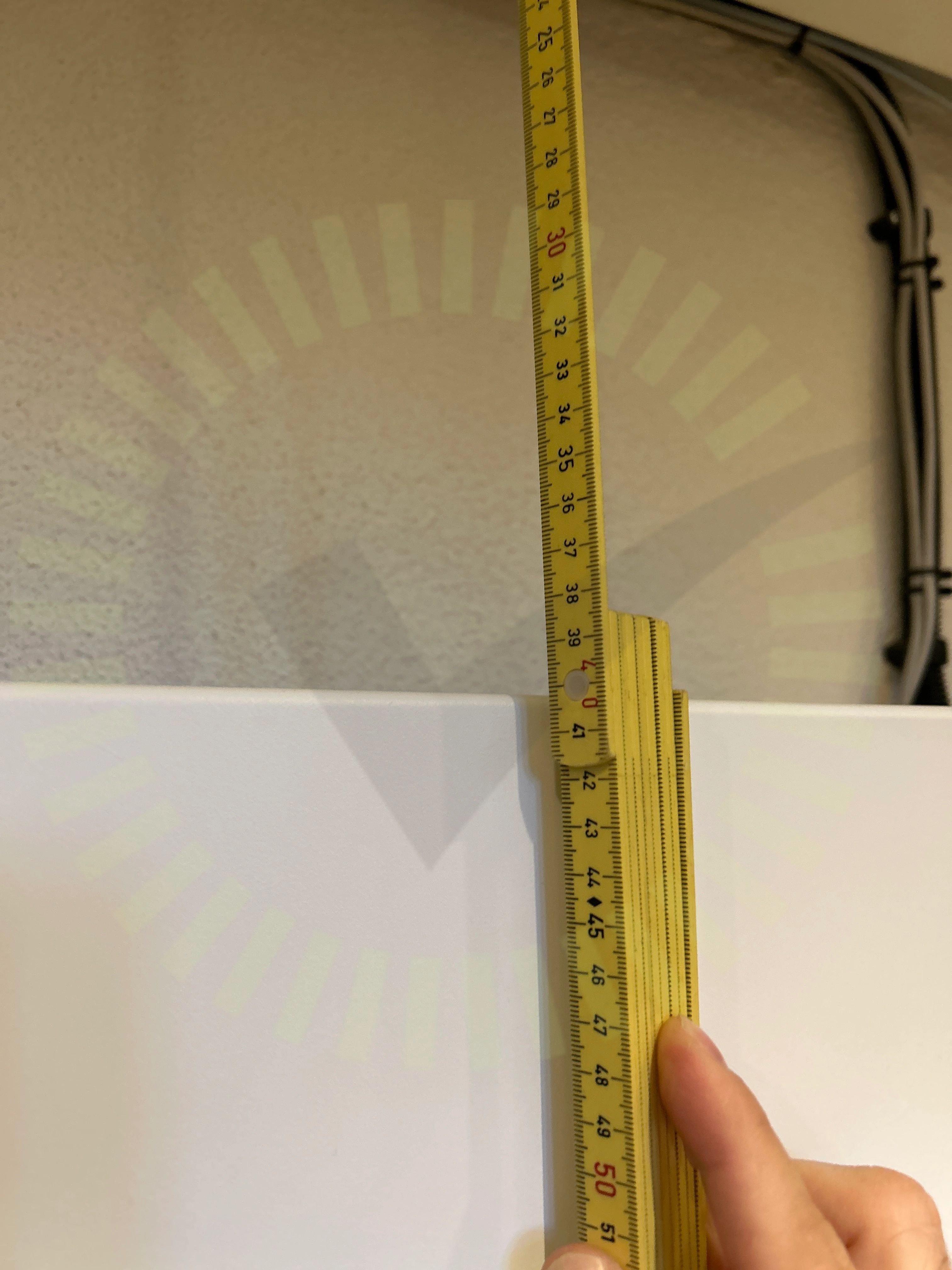

4.1 Avstånd

Inte godkänd

Batteriet sitter för nära växelriktaren

B2 Series B2-5.0-25.0-HV1, Sida 17

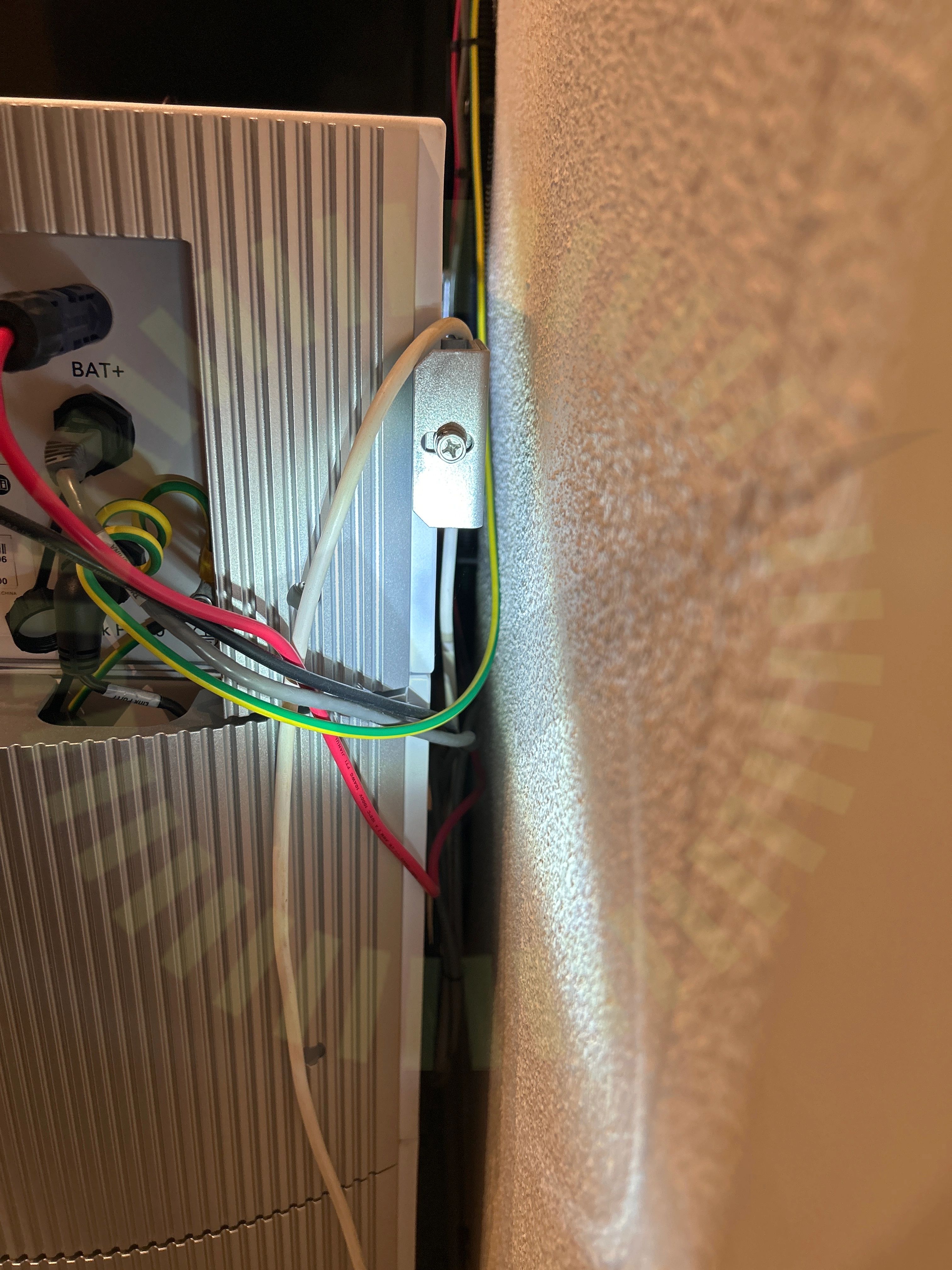

4.2 Fastsäkring moduler

Inte godkänd

Batteriet är inte fastsatt

Tillverkarens montageanvisningar

Godkända kontrollpunkter

6/8

AvståndBatteri PEKommunikationRakt ståendeSmartmätareVäderskydd

SAJ: H2 Series

Anmärkningar

4/28

5.1 Avstånd

Inte godkänd

Växelriktaren sitter för nära tak

H2 Series Rooftop Solar Inverter Instruction Manual, Sida 13

5.2 DC Förläggning

Inte godkänd

DC kablage löst förlagt på utsatta områden. Gäller även oskyddade skarvar vid marknivå.

SS 436 40 00 (522.8.4)

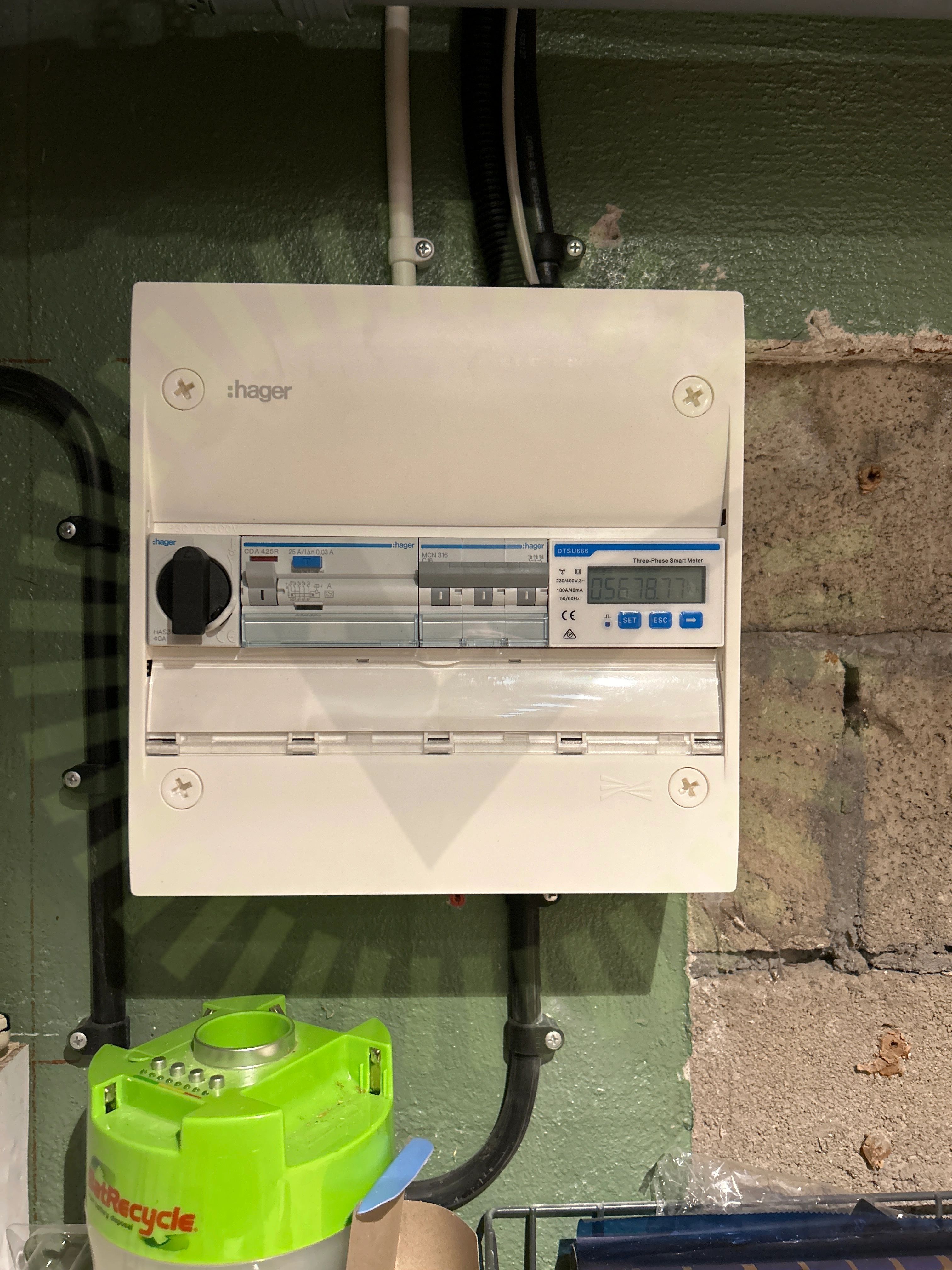

5.3 Märkning

Inte godkänd

Märkning saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

5.4 Varning för likspänning

Inte godkänd

Varning för likspänning saknas vid diverse skarvar.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

23/28

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC kontaktAC Skador på kabelAnslutningDC Genomföringar DC Kablage egenskaperDC KontakterDC Skador på kabelDC Yttre påverkanHuvudsäkringInformering av solcellerInfästningKabelLedare fastspändaMätprotokoll DCPE ChassiSträngschemaSäkringVarning för backspänningVinkel

Ej tillgängligt vid besiktning

1/28

Tillförlitligt fäst

Solitek M.60-B

Anmärkningar

2/11

6.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon

SoliTek Standard Photovoltaic module (PV) Documentation and Installation Manual, Sida 5.

6.2 Panelramar separerade

Inte godkänd

Panelramar ej separerade

Tillverkarens anvisningar

Godkända kontrollpunkter

6/11

DräneringshålFöremål BakstyckeHöjdskillnadSkadorSkuggaSträngförläggning

Ej tillgängligt vid besiktning

3/11

Böjradie kablageDragavlastadeFörbindelse av kontakter

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/1

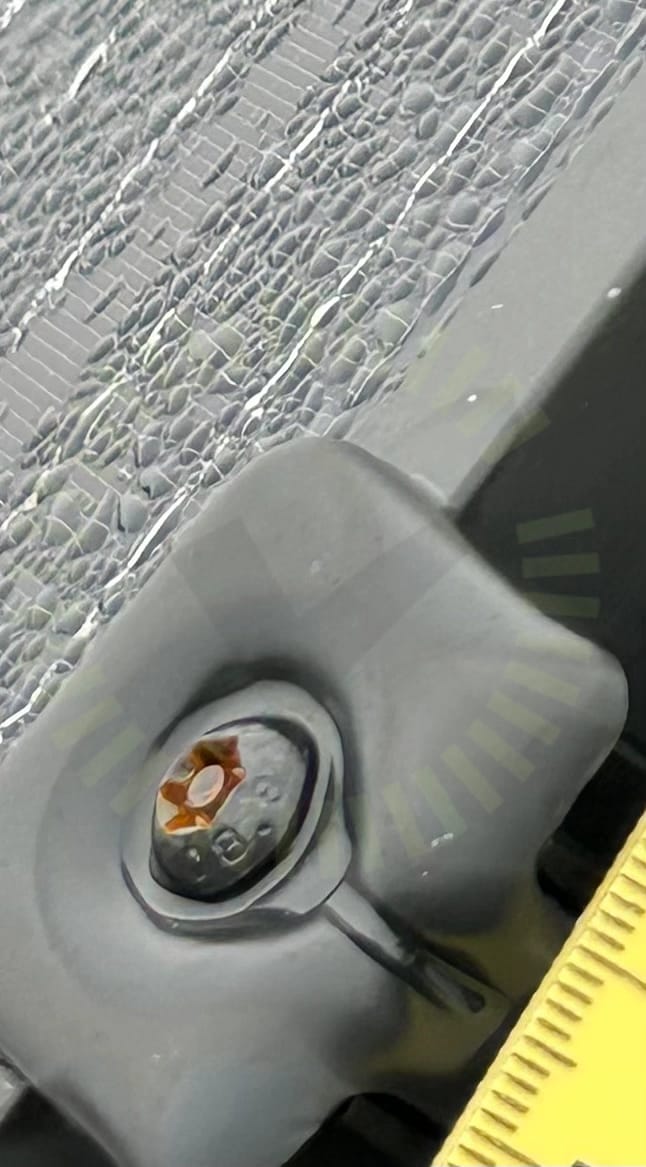

7.1 Skruv

Rekommendation

Rostskador på skruv

Tak 2, ESDEC ClickFit Plåttak

Anmärkningar

3/16

8.1 Snö- och Vindlastberäkning

Inte godkänd

Snö- och vindlastberäkning saknas

8.2 Kabeluppfästning

Inte godkänd

Hängande kablage

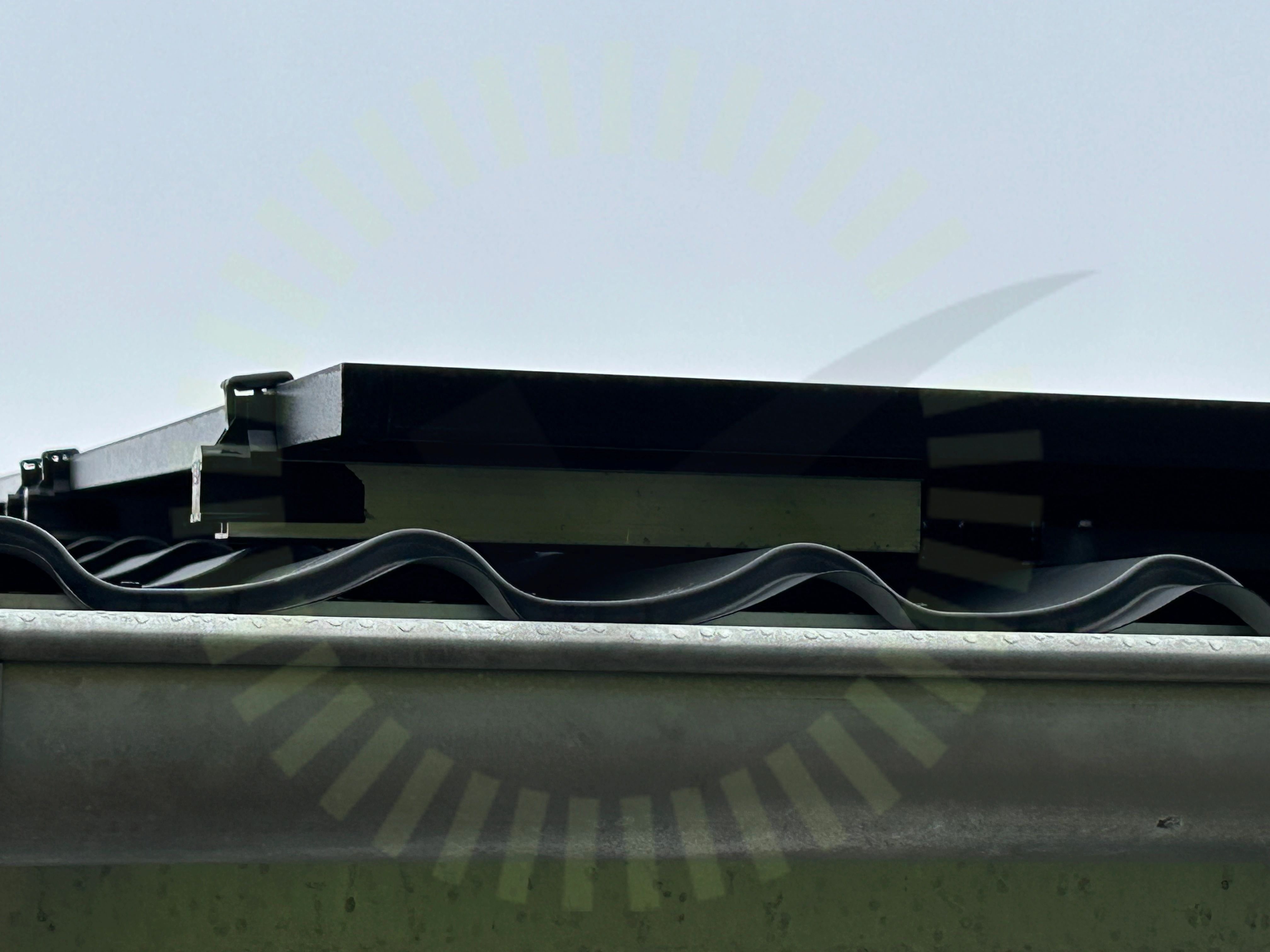

8.3 Klämmornas placering

Inte godkänd

Klämmornas placering i skena följer inte tillverkarens anvisningar. Klämmor ska placeras mellan infästningar, inte utanför den sista skruven.

Godkända kontrollpunkter

11/16

Taklutning Tjocklek ÖverhängFrämmande materialShimsSkadorSkarp kantSkyddMittklämmorSäkerhetsavståndVäderbeständigt material

Ej tillgängligt vid besiktning

2/16

InfästningÄndklämma

Tak 2, Solitek M.60-B

Anmärkningar

3/11

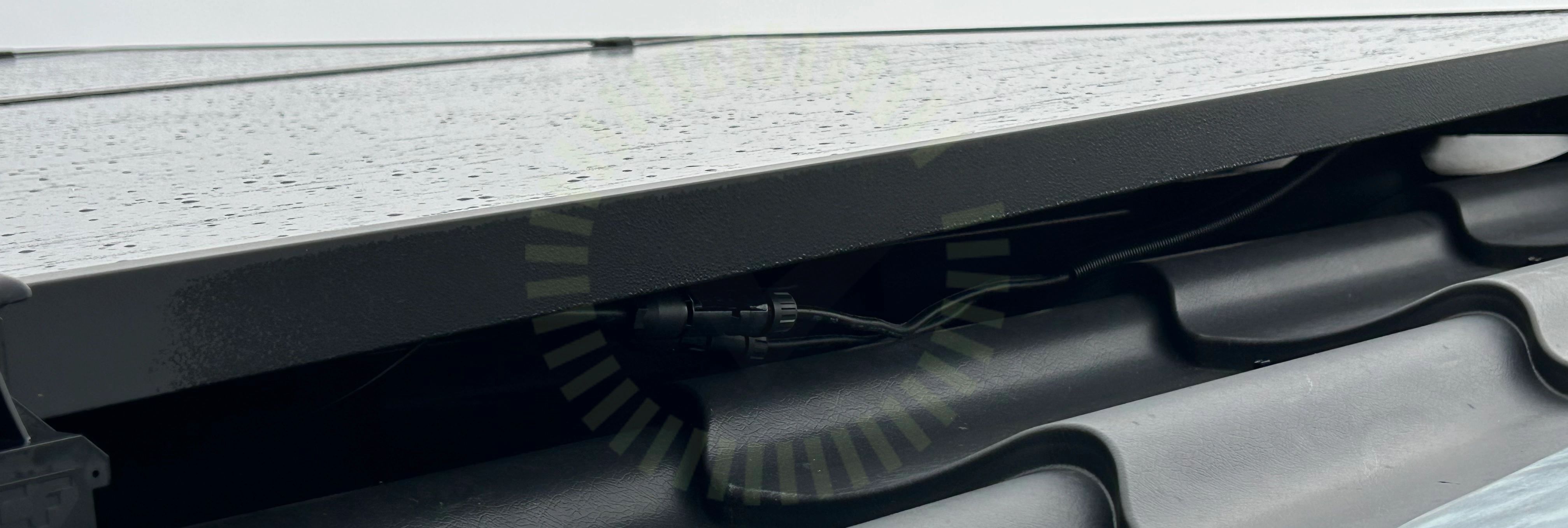

9.1 Förbindelse av kontakter

Inte godkänd

Blandade fabrikat på kontakter.

9.2 Fästens placering

Inte godkänd

Klämmor är placerade utanför tillverkarens angivna zon.

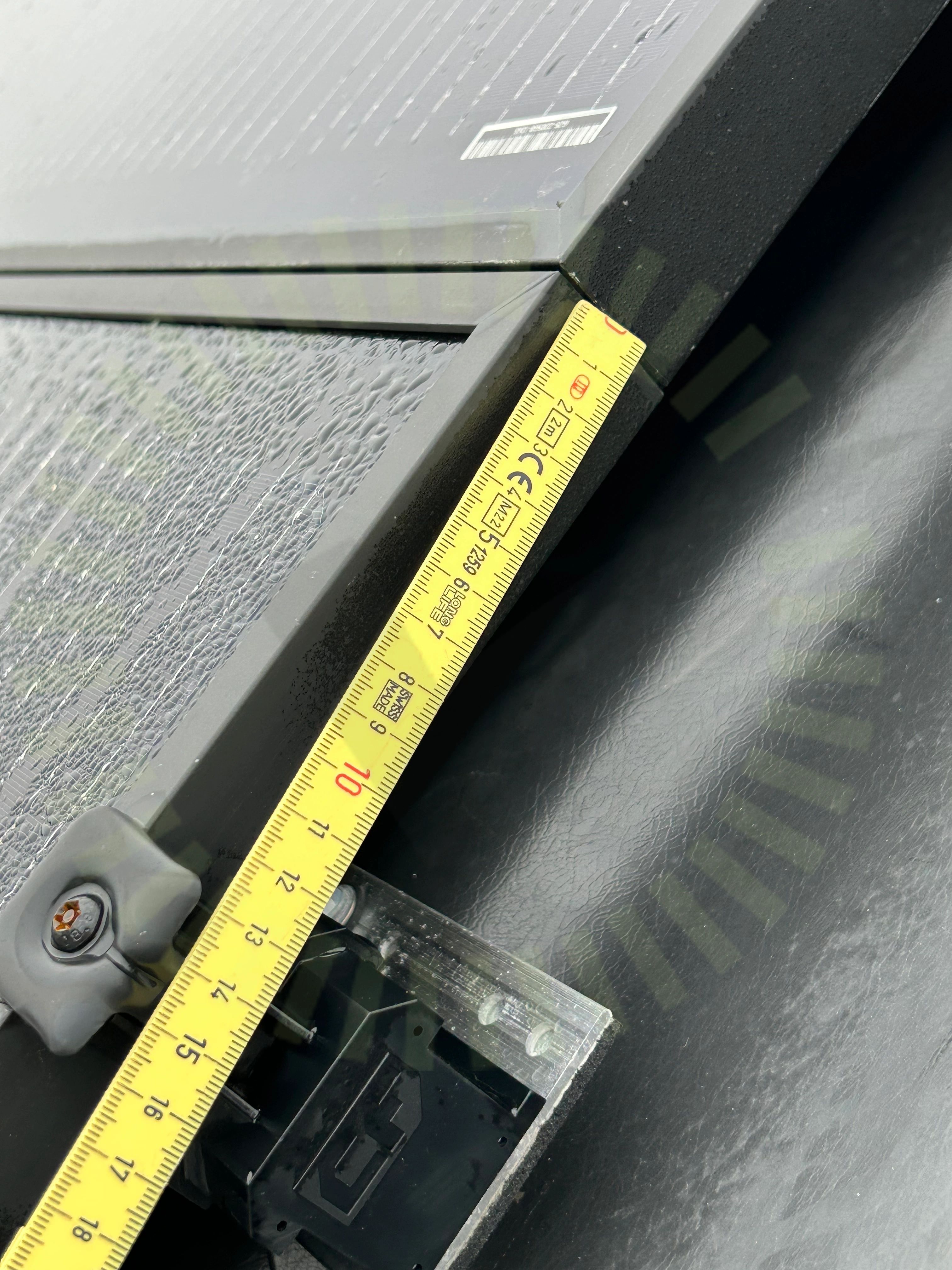

9.3 Panelramar separerade

Inte godkänd

Panelramar är inte separerade

Godkända kontrollpunkter

3/11

DräneringshålHöjdskillnadSkugga

Ej tillgängligt vid besiktning

5/11

Böjradie kablageDragavlastadeFäremål BakstyckeSkadaSträngförläggning

Växelriktare

Anmärkningar

1/1

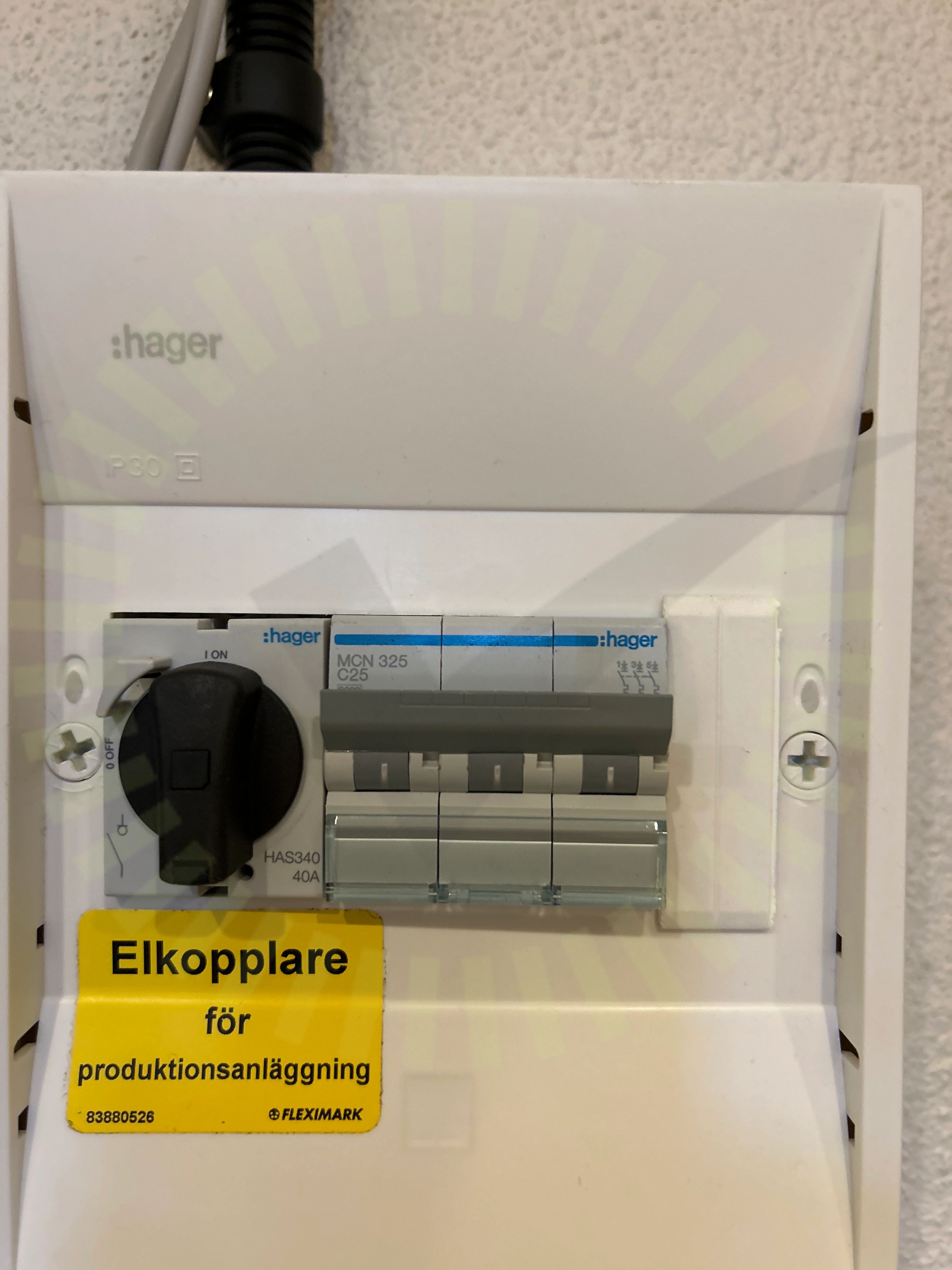

10.1 Säkring

Inte godkänd

Sitter 25A säkring. kabel är 5x2,5mm
