Besiktningsrapport

7.0

Installation genom

Svea Solar

Datum

27 oktober 2022

Ort

Asmundtorp, Skåne län

Förbindelse av kontakter

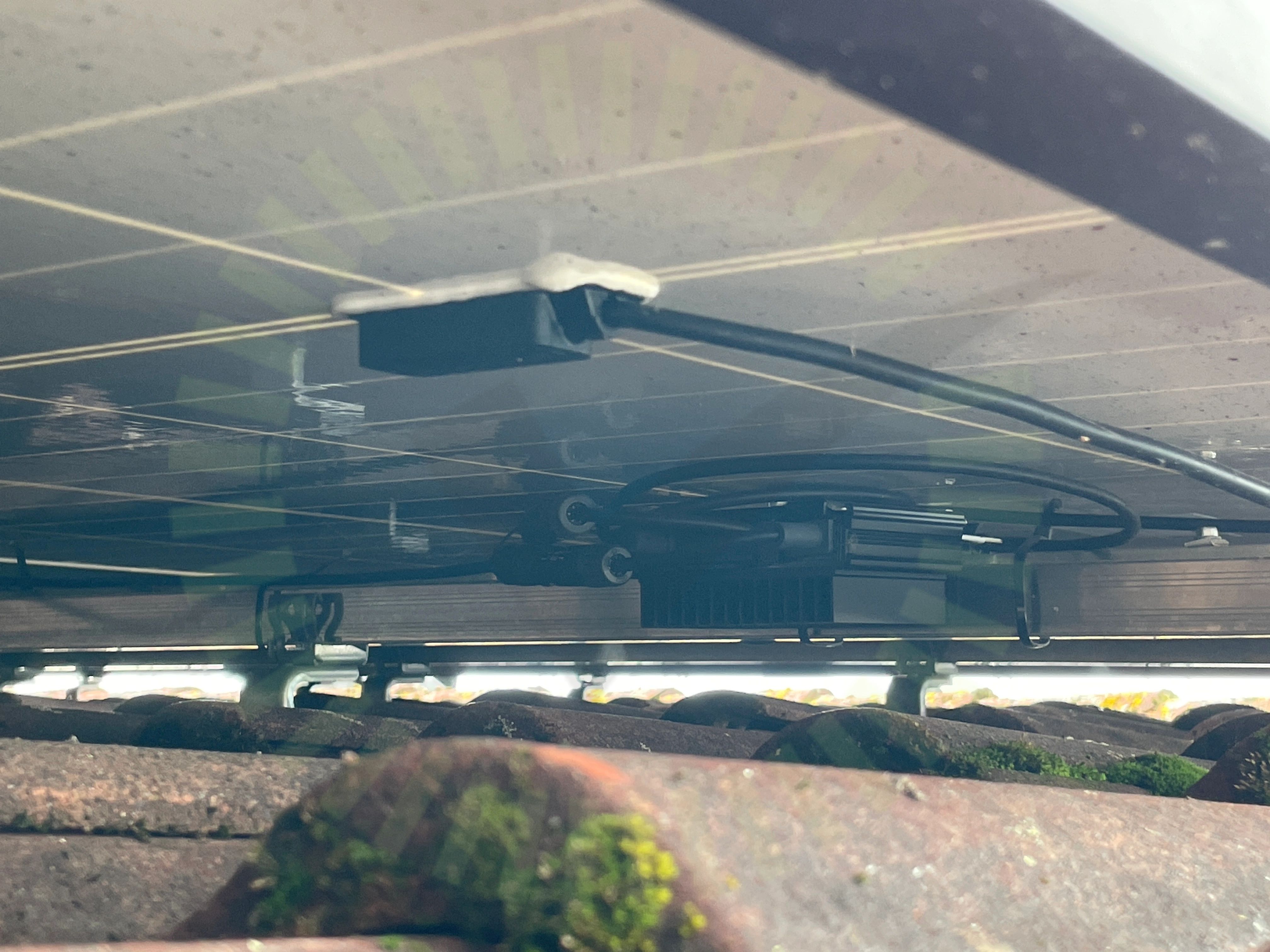

Dragavlastade

Belastning

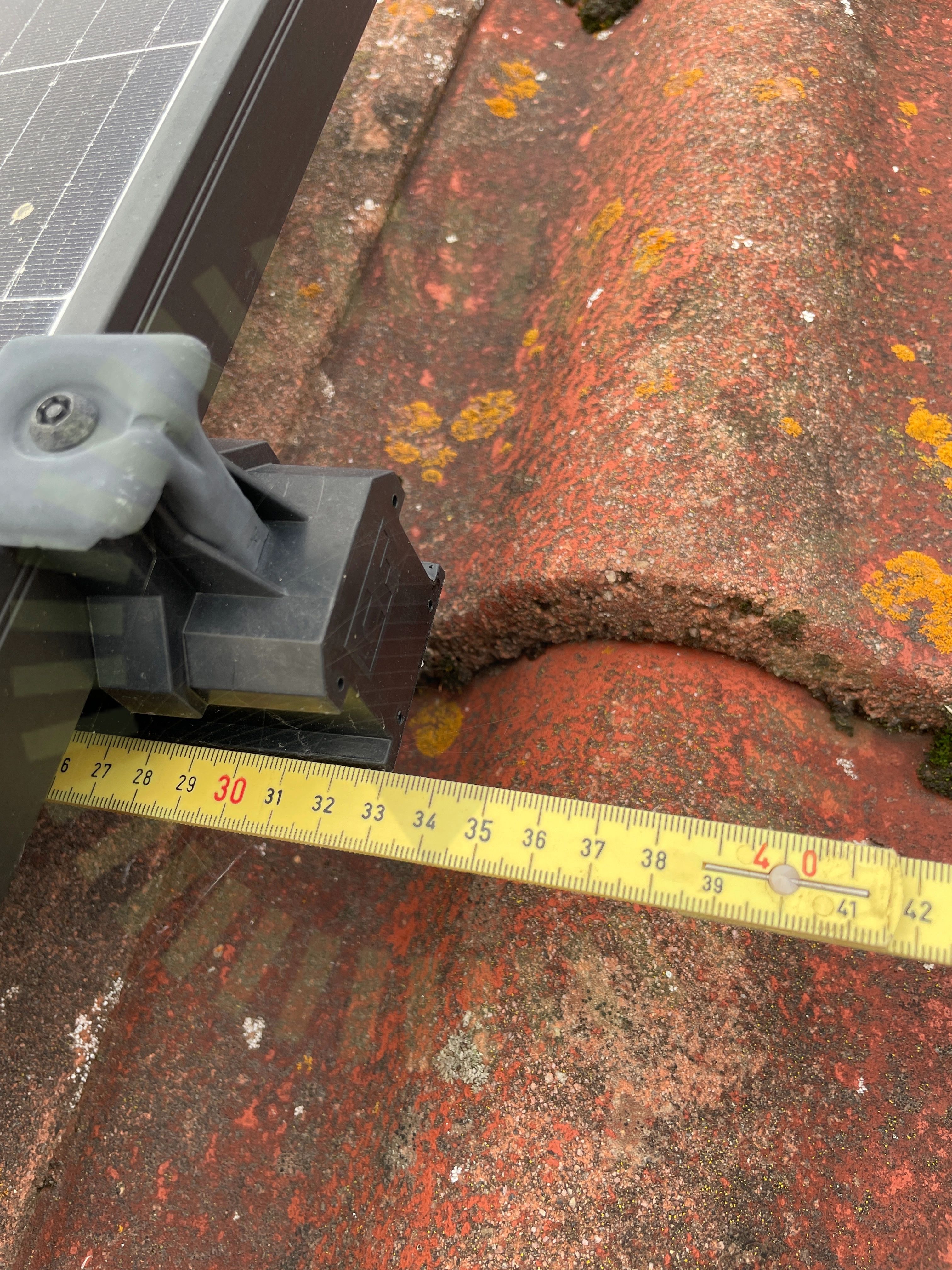

+ 7

78% godkända22% ej godkända

Om installationen

PanelerTrina: Vertex DE09.08

OptimerareSolarEdge: P370-P505

MontagesystemESDEC: ClickFit EVO Universal Hook

VäxelriktareSolarEdge: SE12.5K-SE20K

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC: ClickFit EVO Universal Hook

Anmärkningar

6/22

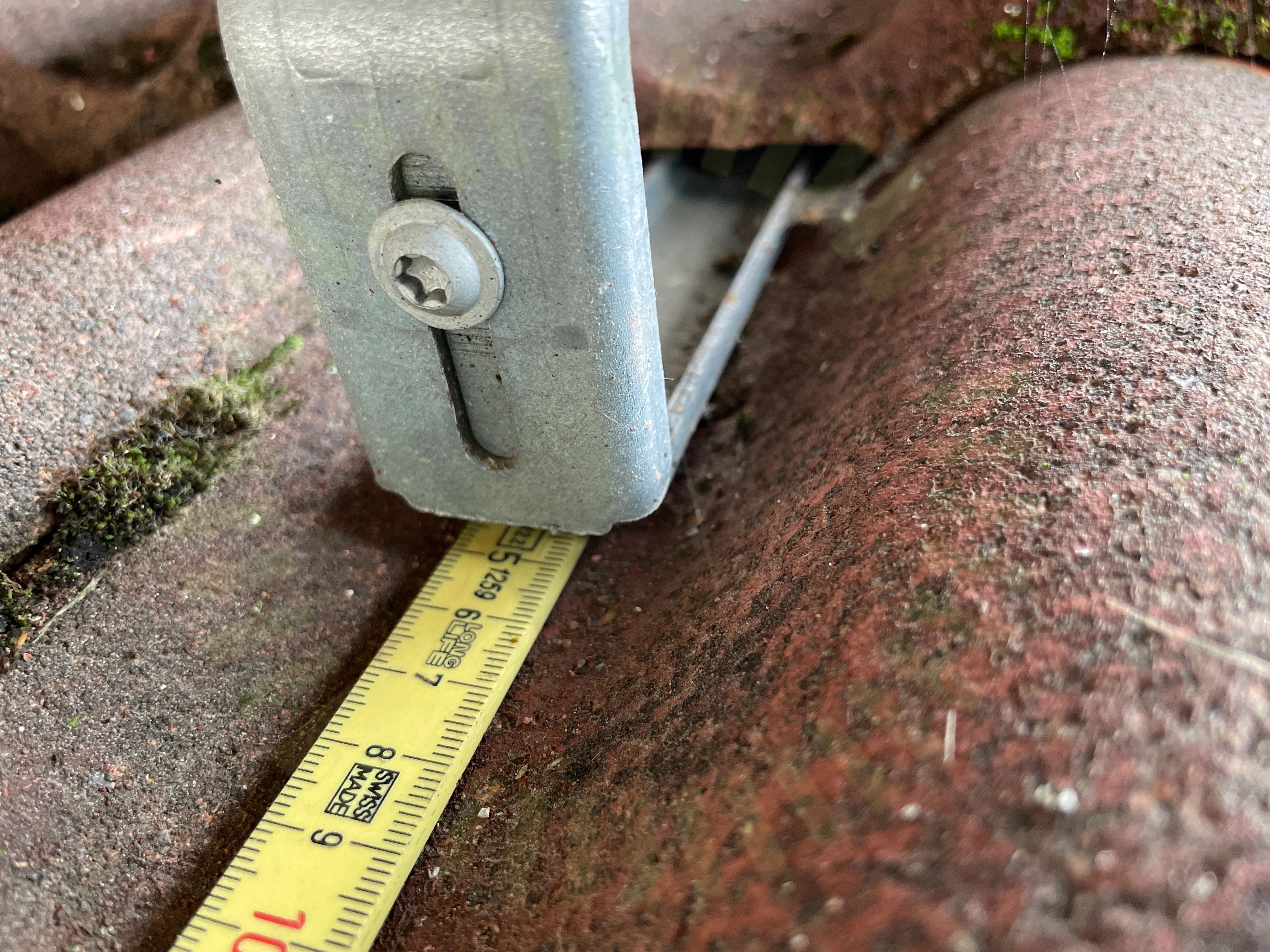

1.1 Belastning

Inte godkänd

Kroken ligger inte mot panna

Tillverkarens anvisningar

1.2 CC mått

Inte godkänd

Lastberäkning saknas .Uppmätt CC 600 mm

Tillverkarens anvisningar

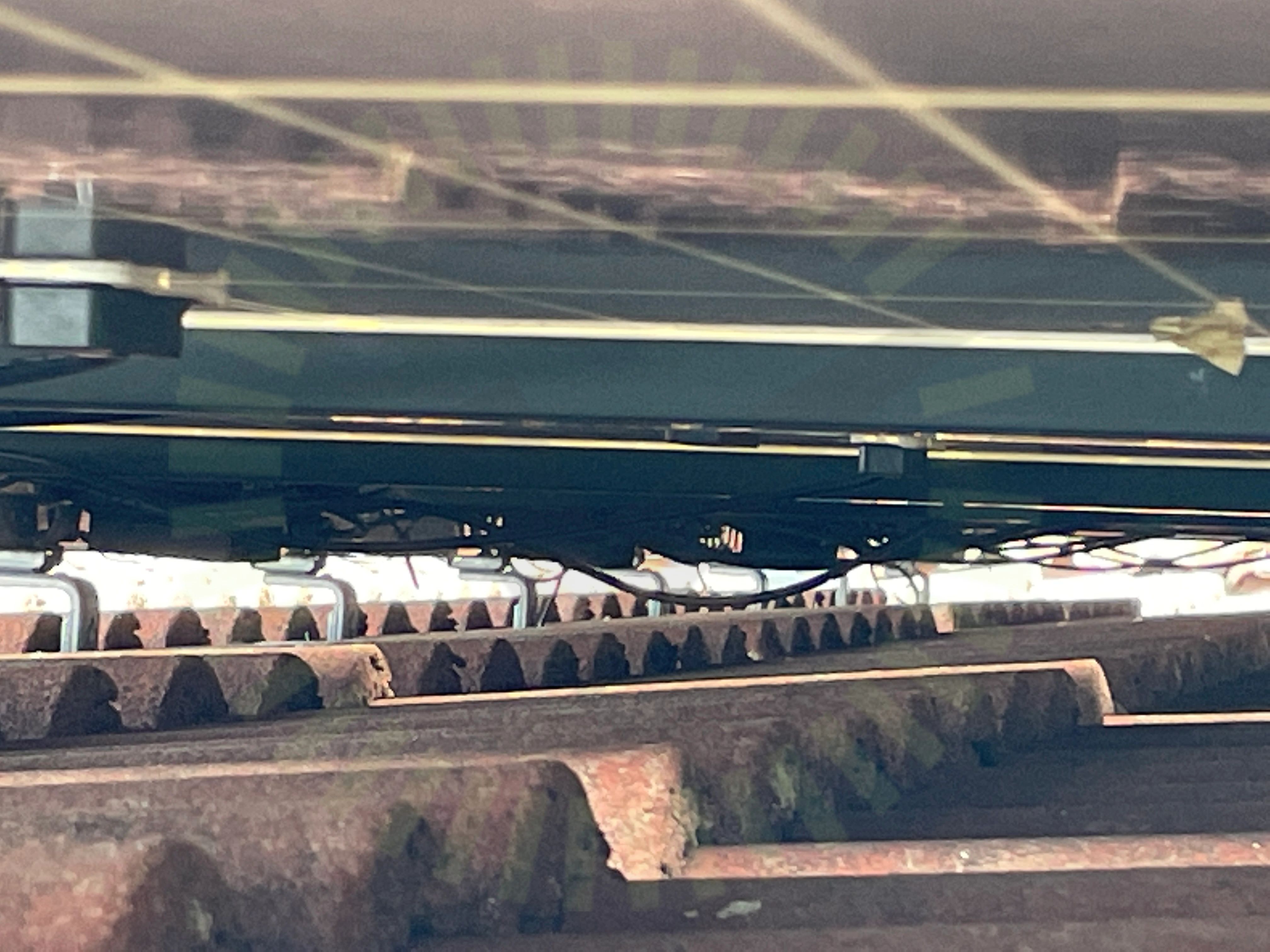

1.3 Kabeluppfästning

Inte godkänd

Kablage ej uppfäst korrekt.

SS 436 40 00 (712.521.101 och 522.8.4)

1.4 Skenornas överhäng

Inte godkänd

Överhäng överstiger tillverkarens montageanvisningar.

Tillverkarens anvisningar

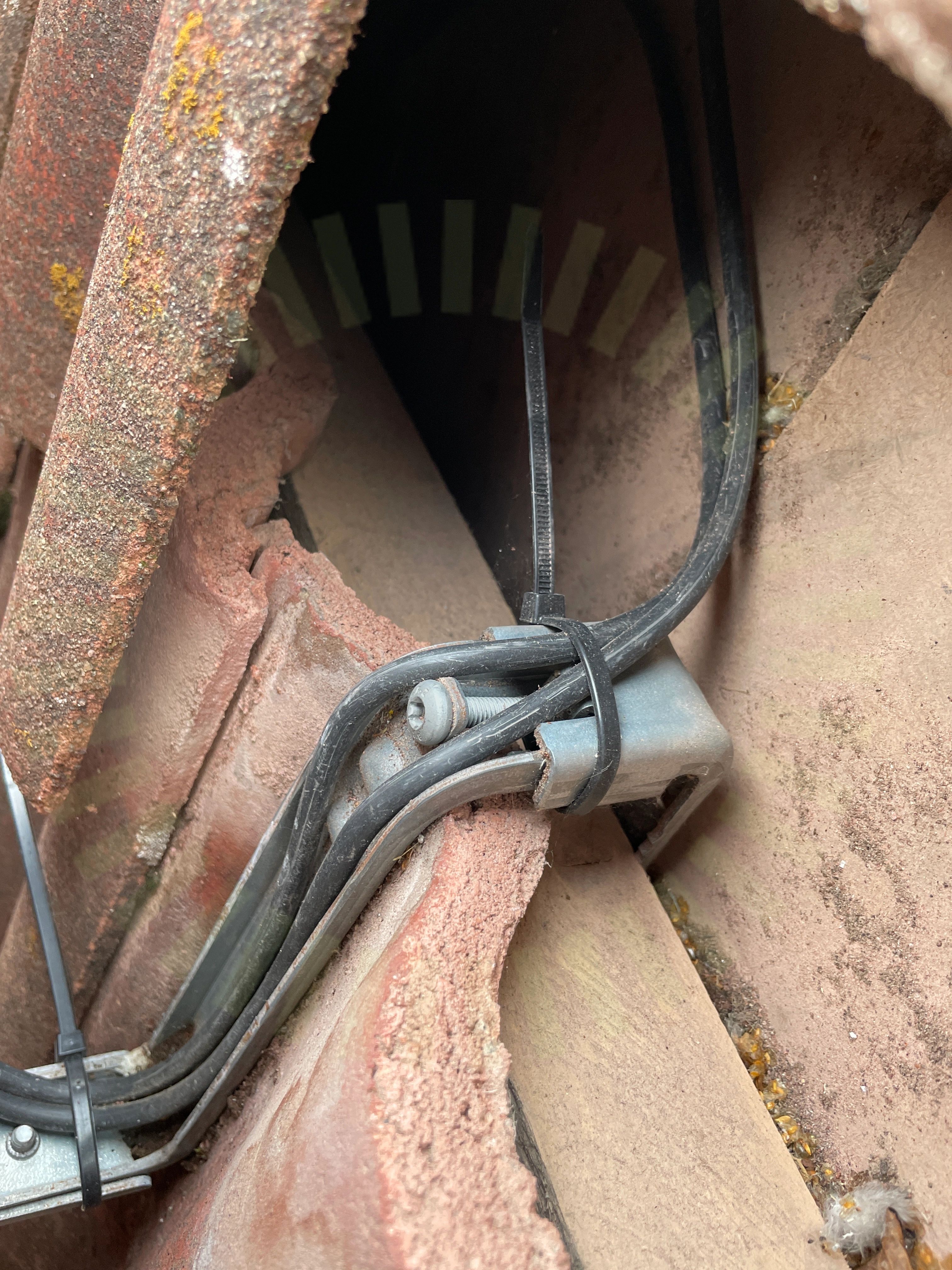

1.5 Skydd

Inte godkänd

Dc kablage förlagt fritt oskyddat under takpannor

SS 436 40 00 utg. 3 - 712.521.101

1.6 Snö- och Vindlastberäkning

Inte godkänd

Snö- vindlastberäkning saknas

Tillverkarens montageanvisningar

Godkända kontrollpunkter

16/22

BärläktFrämmande materialHöjdjusteringKlämmans omfångMittfästePanelramens tjocklekShimsSkadorSkarp kantSkenornas infästningSkenskarvarSlutfästeSäkerhetsavståndTakgenomföringTaklutningVäderbeständigt material

SolarEdge: SE12.5K-SE20K

Anmärkningar

5/30

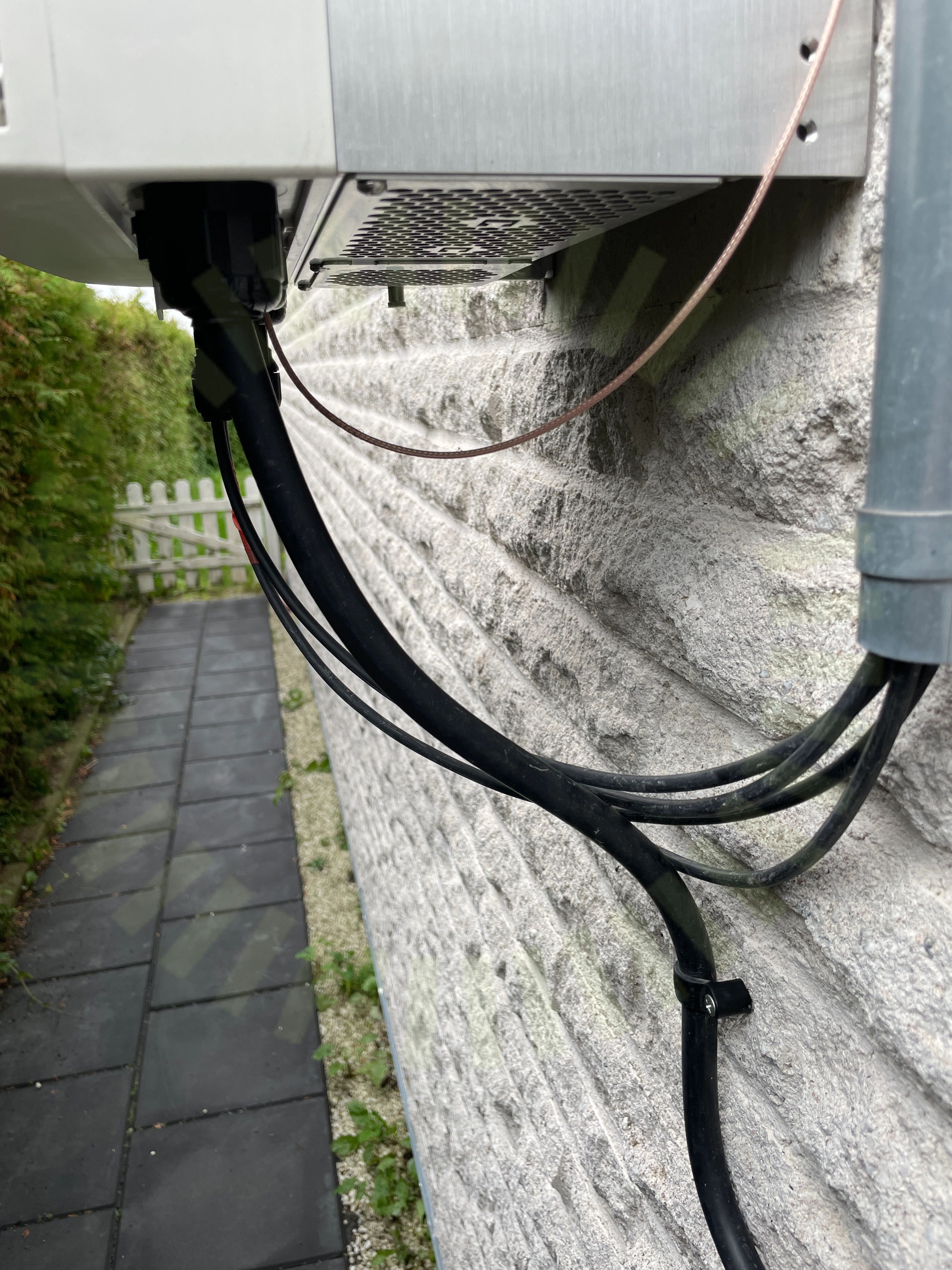

2.1 AC Böjradie

Inte godkänd

Förskruvning - anspänd kabel.

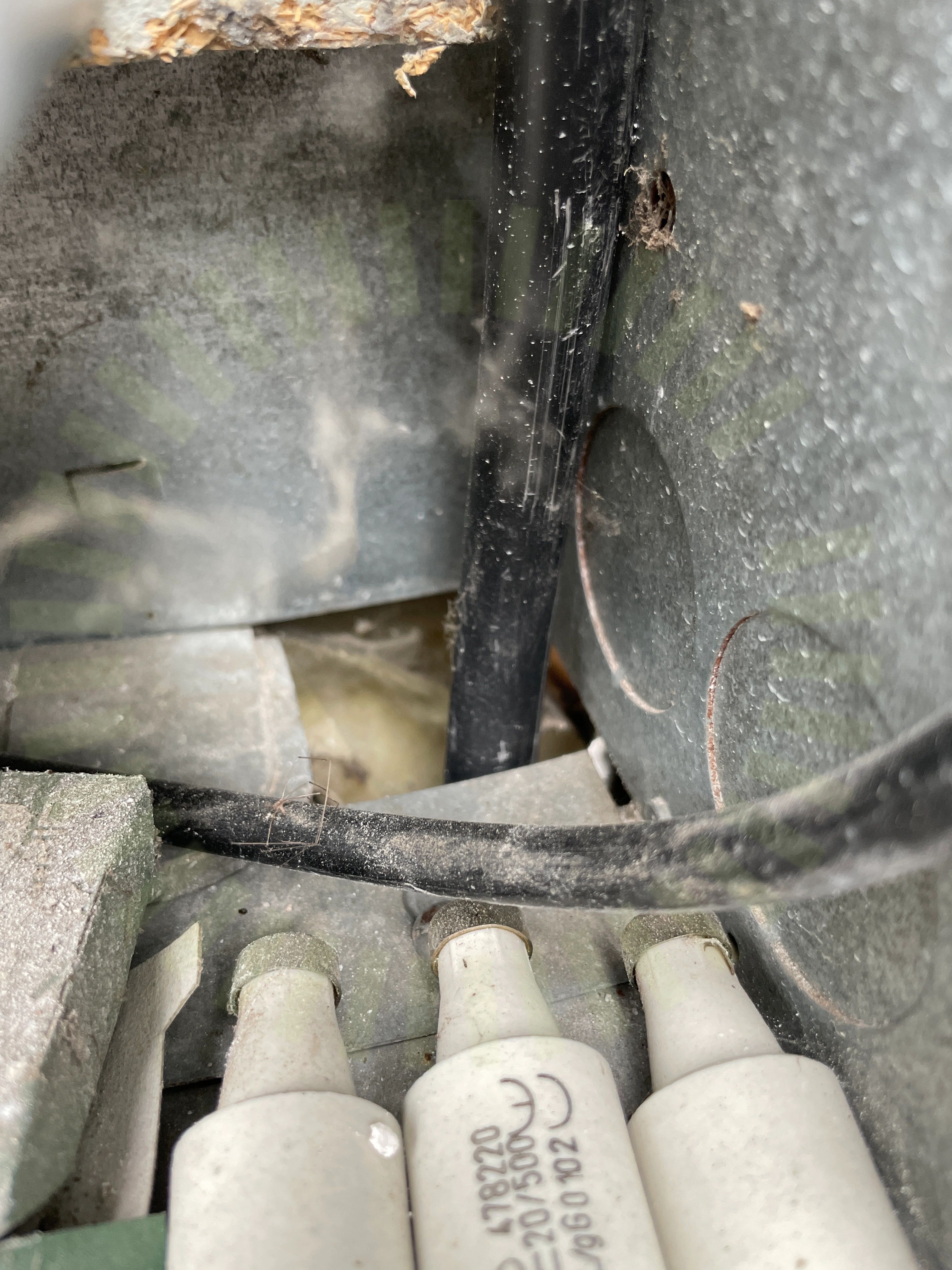

2.2 AC kabel skarp kant

Inte godkänd

Kabel ligger mot skarp kant

2.3 Dokumentation Växelriktare

Inte godkänd

Dokumentation för växelriktaren saknas.

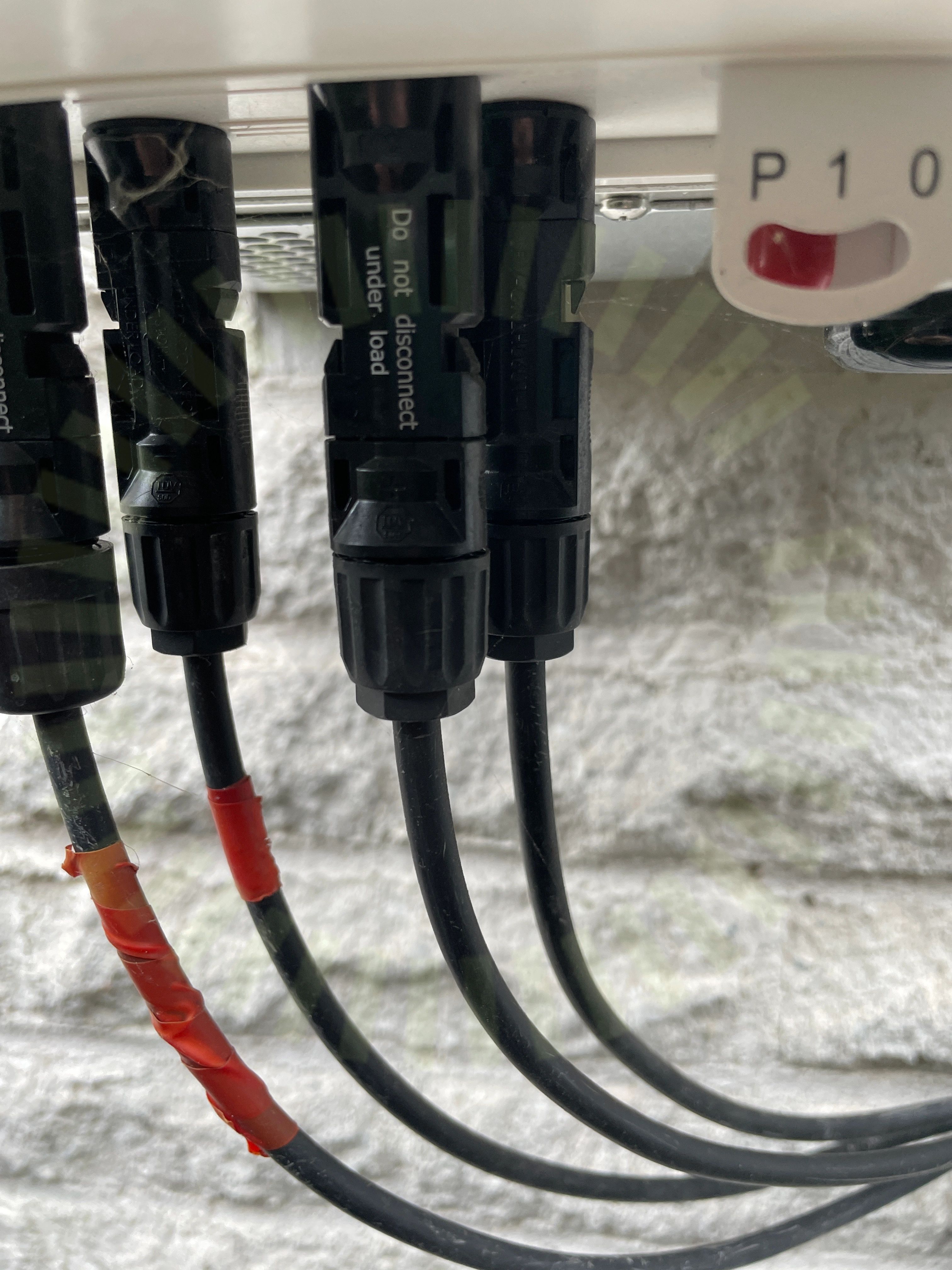

2.4 Kontakter

Inte godkänd

Kontakter anslutna till växelriktaren är från en annan tillverkare än de förmonterade.

Tillverkarens anvisningar

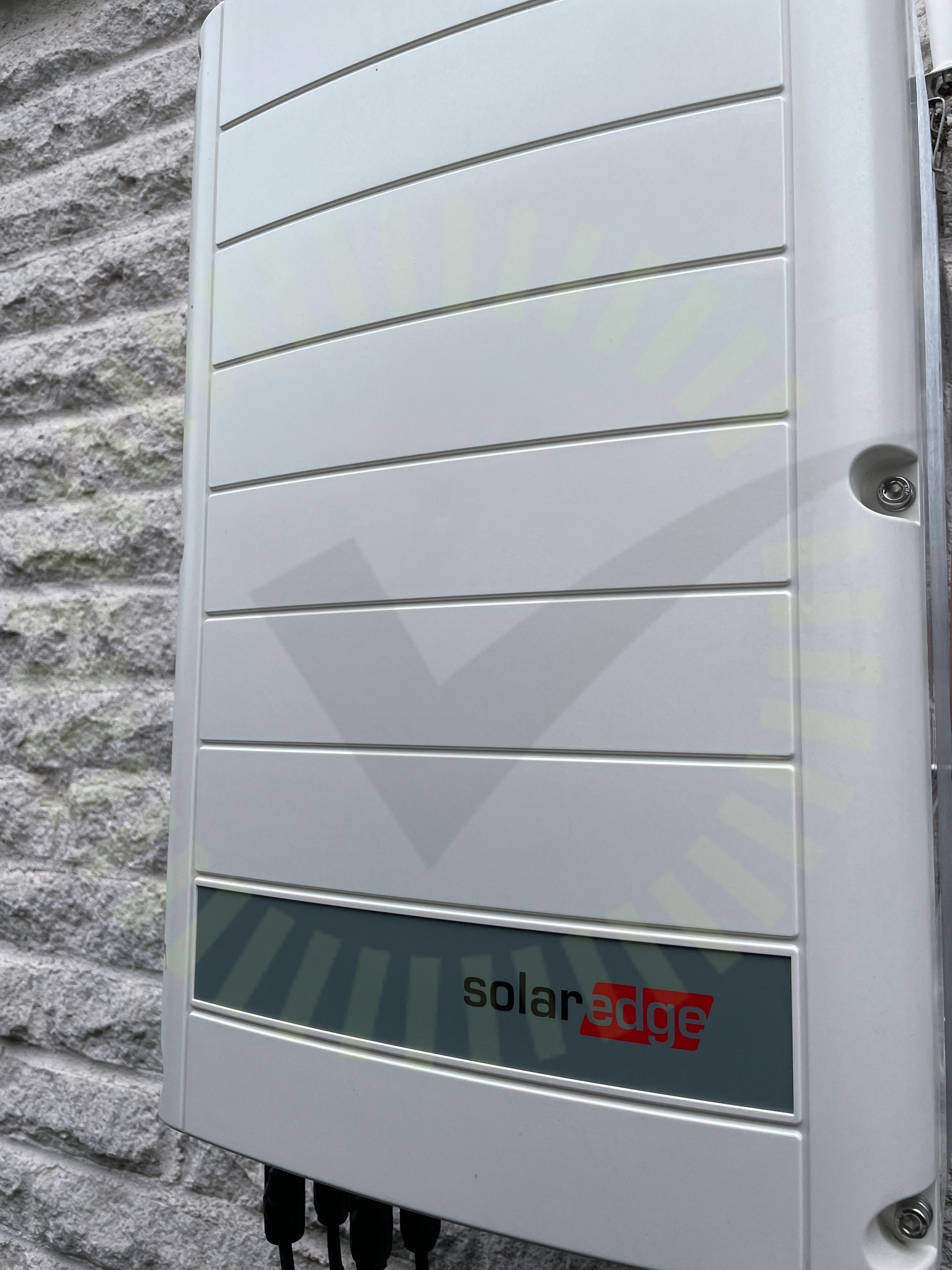

2.5 Varning för likström

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

25/30

AC FörläggningAC GenomföringarAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningHuvudsäkringInformering av solcellerInfästningKabelLedare fastspändaMärkningSäkringTillförlitligt fästTätningsinsattsUtrymmeVarning för backspänningVentilationVinkelVärmeutveckling
