Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

Otovo

Datum

29 oktober 2024

Ort

Nyköping, Södermanlands län
Fastsäkring av produkt
Jordning av chassi
Informering av solceller
92% godkända8% ej godkända

Om installationen

VäxelriktareGroWatt: MOD 3-10KTL3-XH(BP)
BatteriGrowatt: APX HV Battery System S2
Otovo

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/15
Fastsäkring av produkt

1.1 Fastsäkring av produkt

Inte godkänd

Den övre batterimodul är inte fastsäkrad i väggen. Styrmodulen är endast fastsäkrad på ena sidan.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20

Godkända kontrollpunkter

14/15
Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Varselmärkning

Anmärkningar

2/4
Informering av solceller

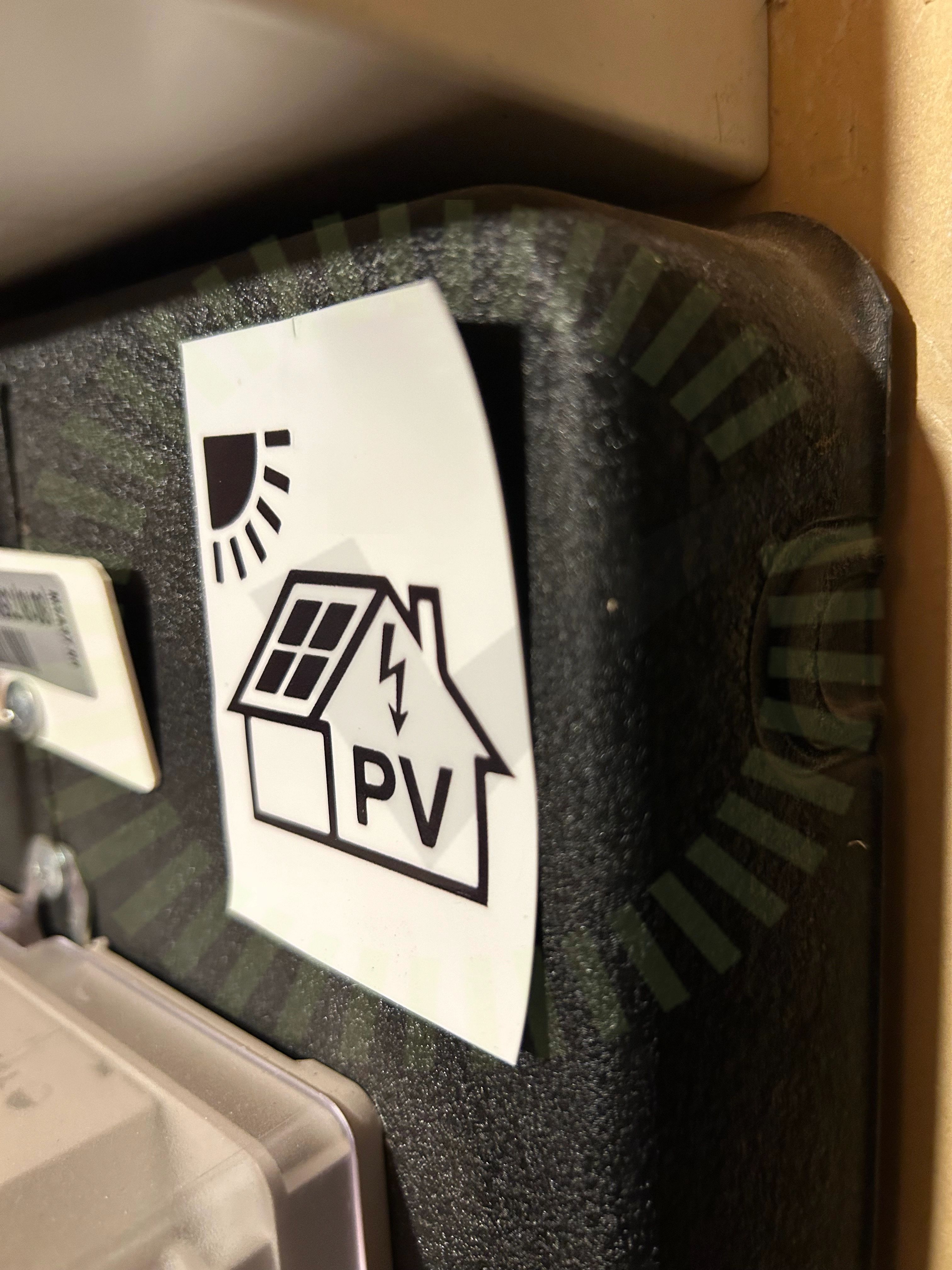

2.1 Informering av solceller

Inte godkänd

Märkning är inte tillförlitligt fäst.

SS 436 40 00 (712.514.101)
Varning för likspänning

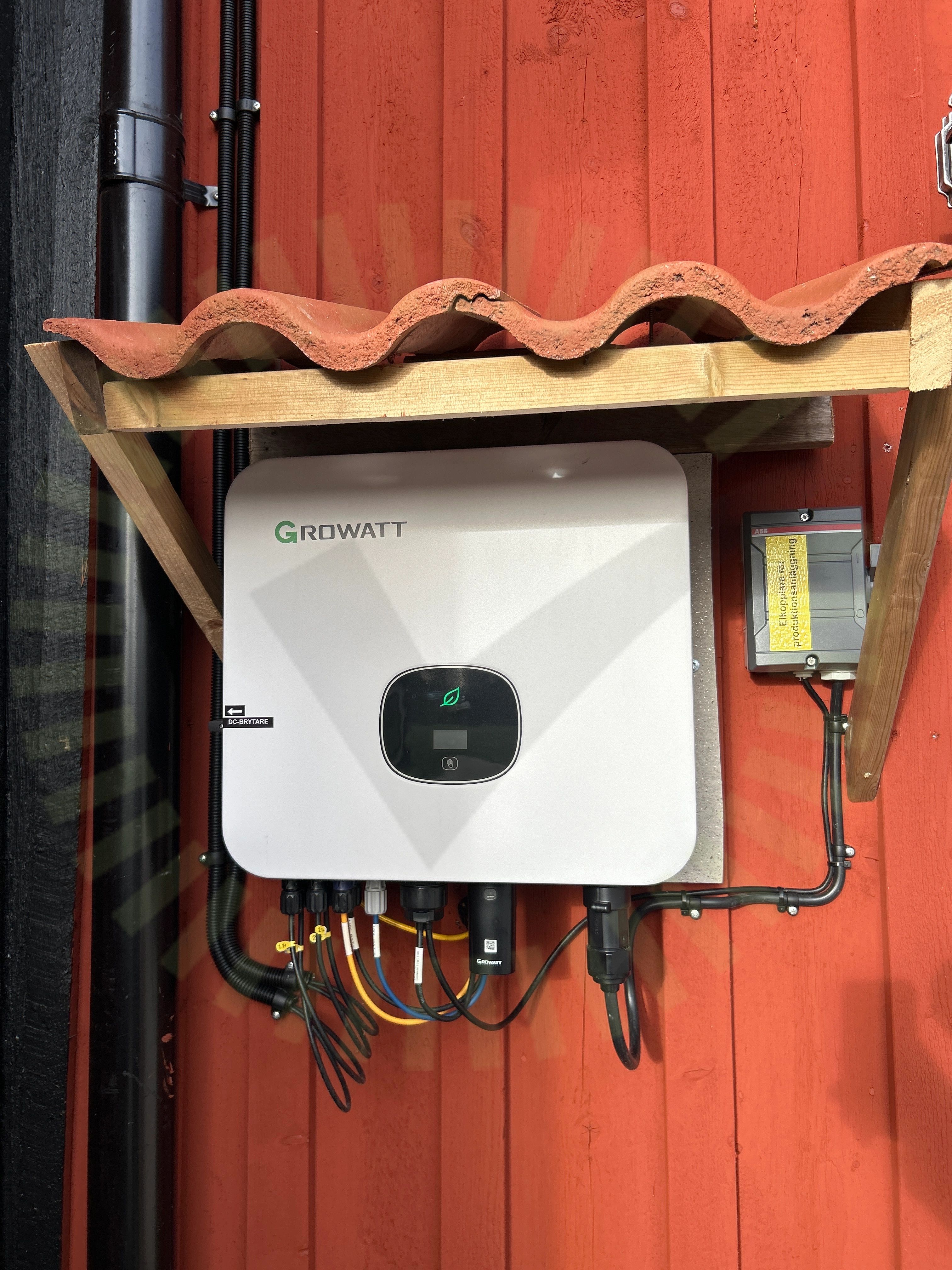

2.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4
Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

1/34
Jordning av chassi

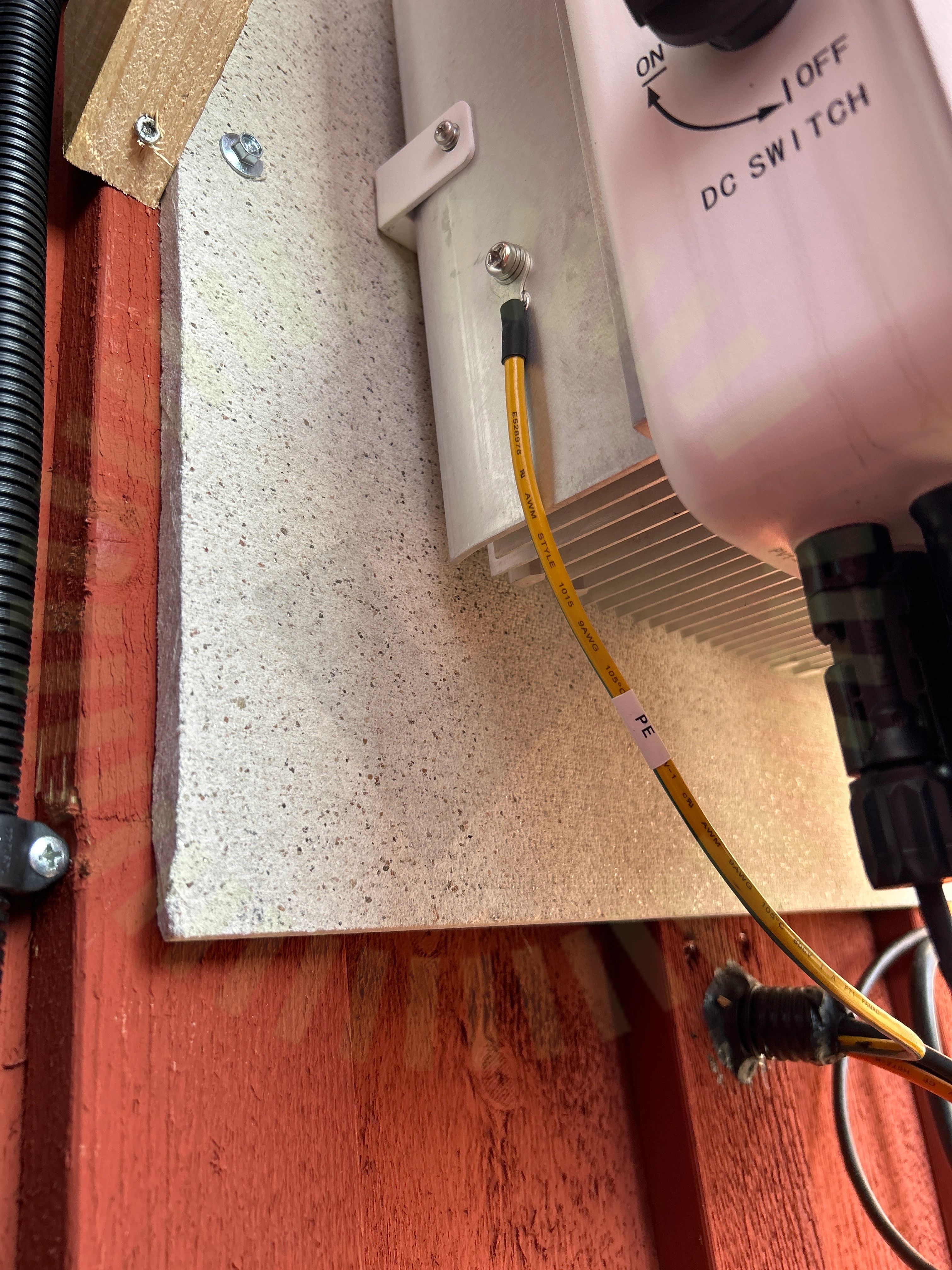

3.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat. Jordledaren i bild går till batterisystemet.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22

Godkända kontrollpunkter

30/34
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/34
DC Max SpänningDC Min SpänningSträngdesign
