Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Svea Solar

Datum

6 september 2023

Ort

Sollentuna, Stockholms län
Klämmans orientering
Mittklämmor skruv
Optimerarfäste
91% godkända9% ej godkända

Om installationen

PanelerRisen: RSM40-8
OptimerareSolarEdge: S-Serie
MontagesystemCC90- UNUM Betongpannor
VäxelriktareSolarEdge: SE3K-10K
Tillbehör Bilddokumentation AC
TillbehörUndercentral
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Optimerare: Allmänt

Godkända kontrollpunkter

5/5
DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

5/25
Kabeluppfästning

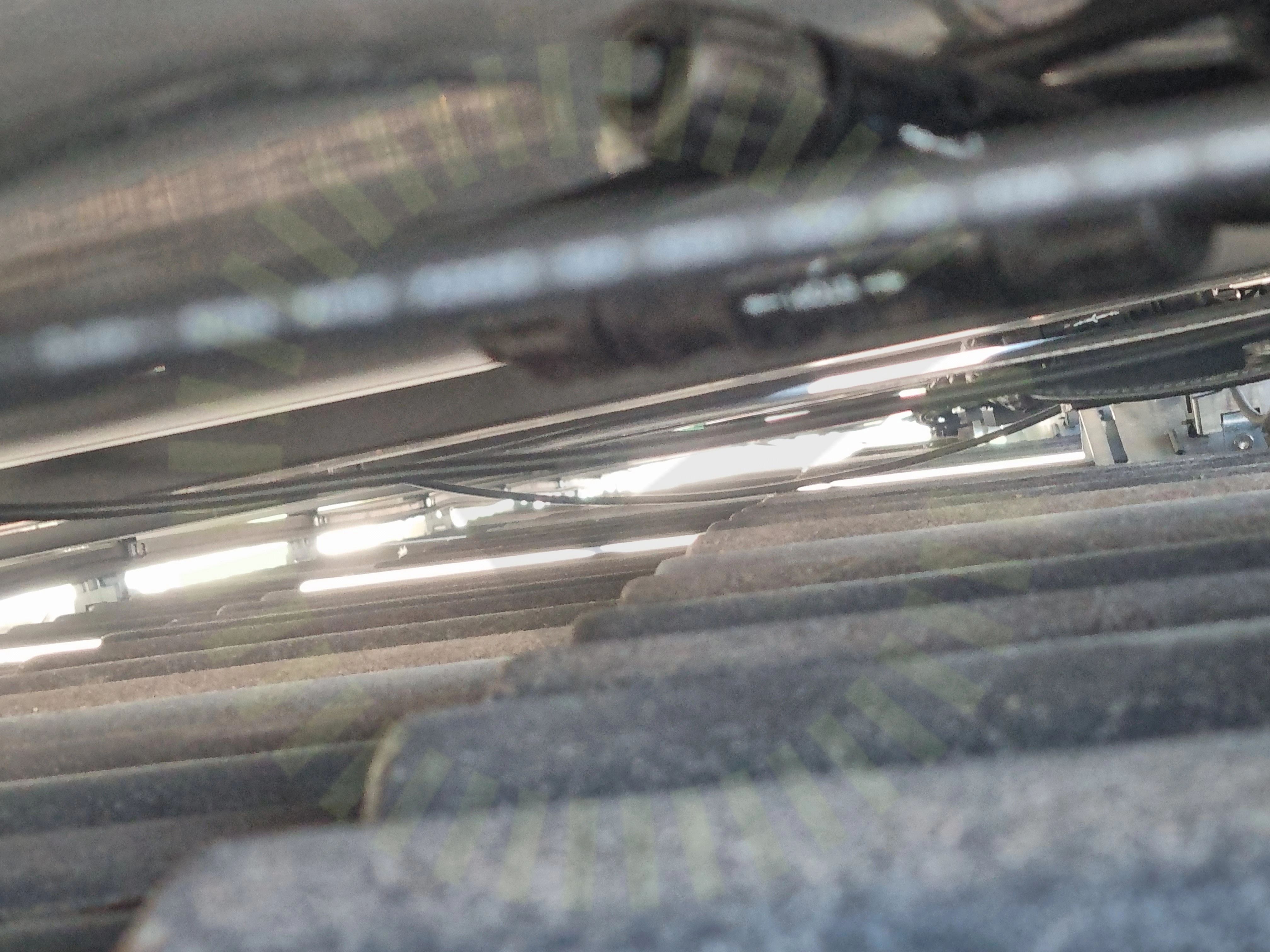

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Klämmans orientering

3.2 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6
Mittklämmor skruv

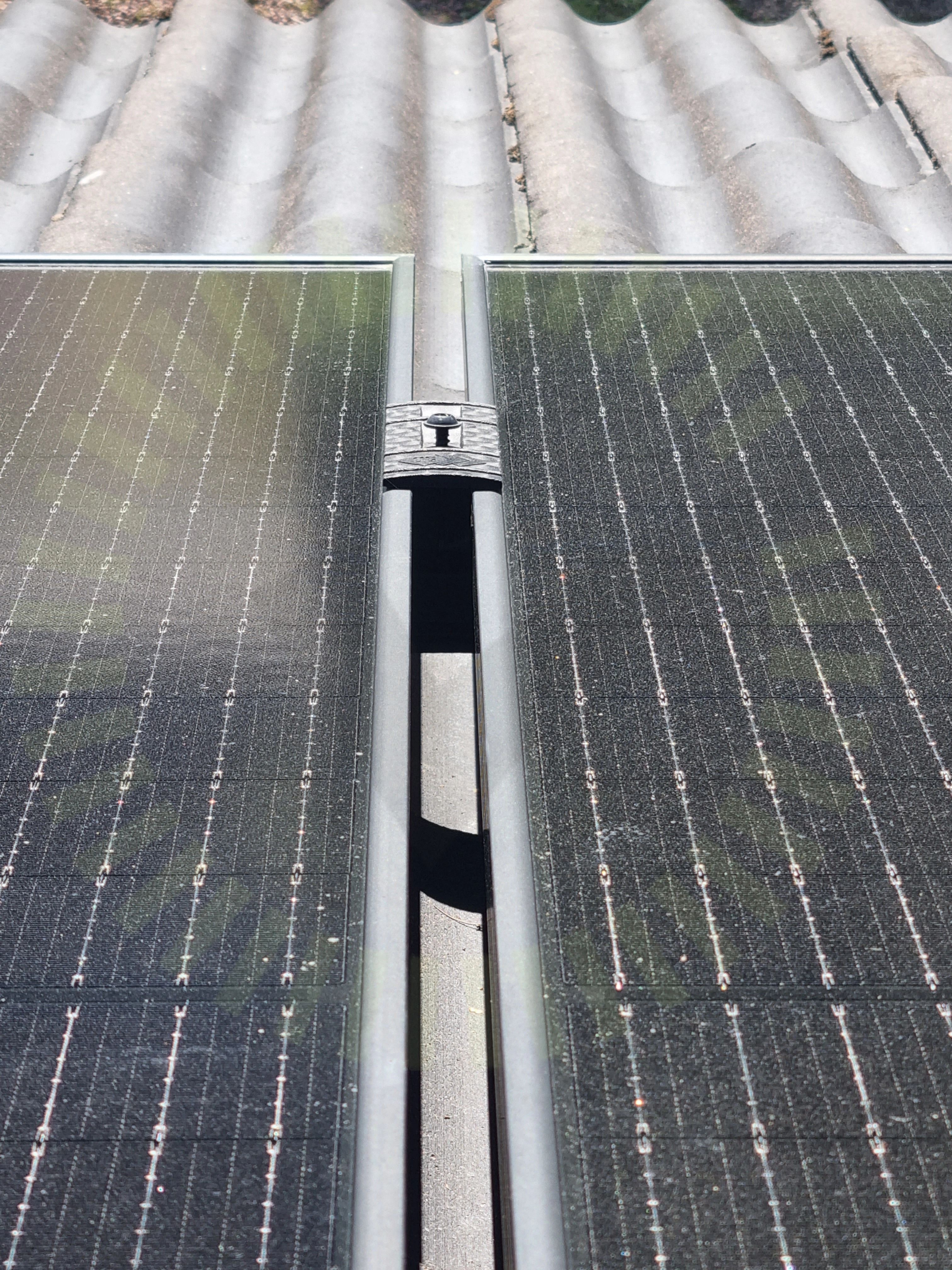

3.3 Mittklämmor skruv

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Skruvar är ej åtdragna.

Optimerarfäste

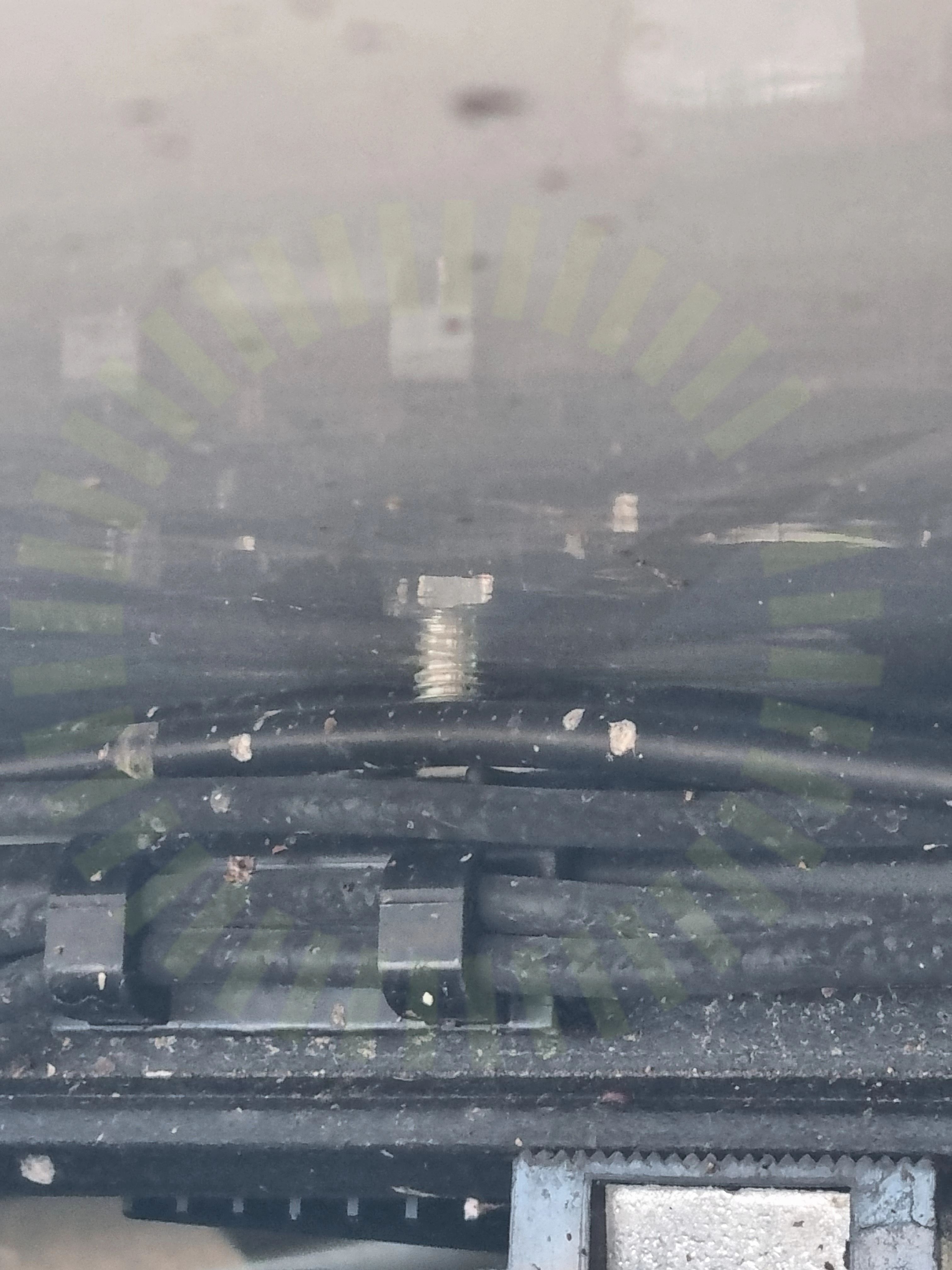

3.4 Optimerarfäste

Inte godkänd

Skruven som håller optimeraren skadar panelens undersida

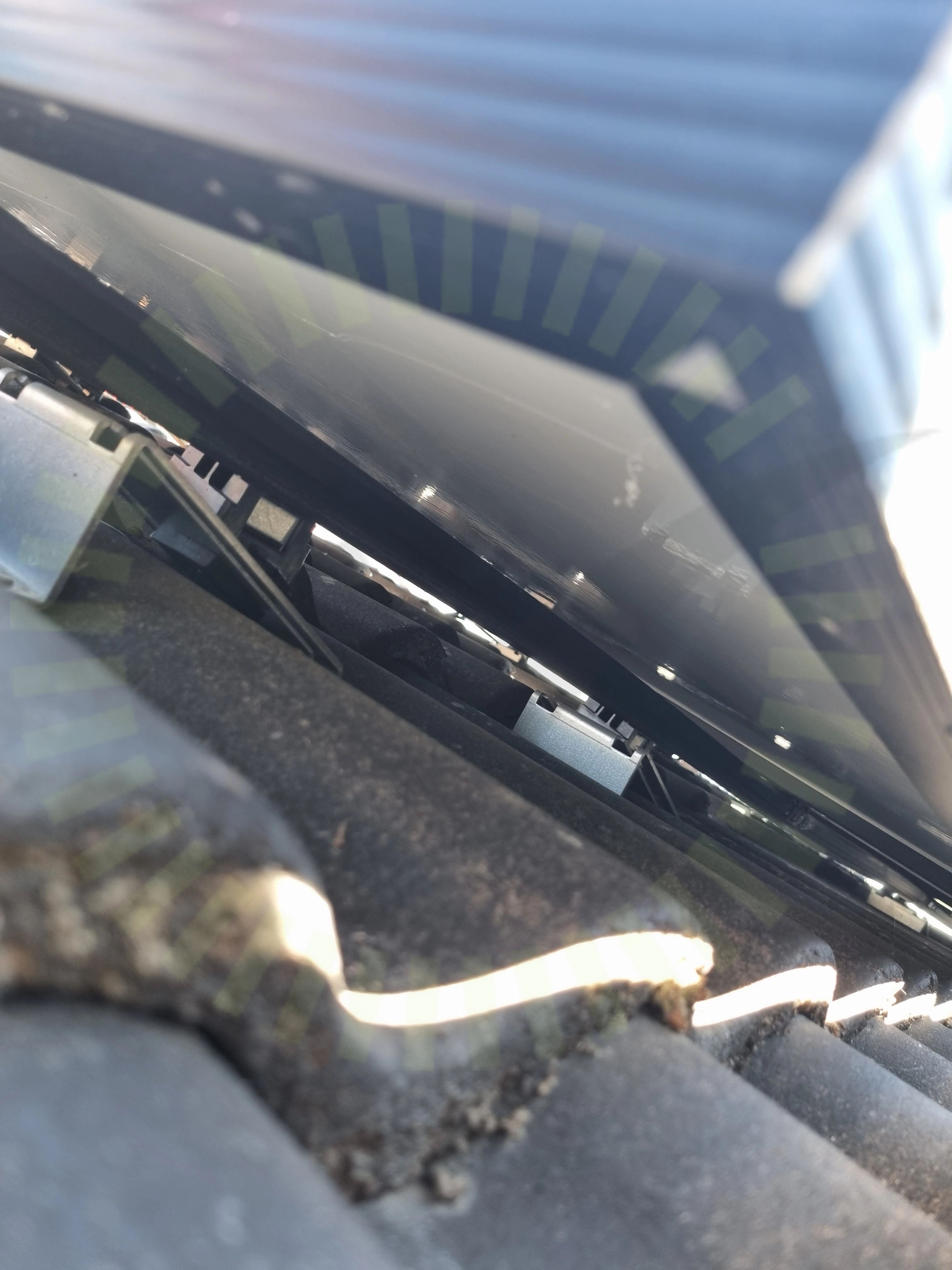

Skenornas infästning skruvade

3.5 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruvar saknas.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

Godkända kontrollpunkter

19/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningPanelramens höjdSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25
Kabeldragning mellan takytor

Tak 1, Risen: RSM40-8

Anmärkningar

4/18
Föremål mot bakstycke

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Kontakter ligger placerade mellan optimerare och panelens bakstycke.

Klämmornas överlappning

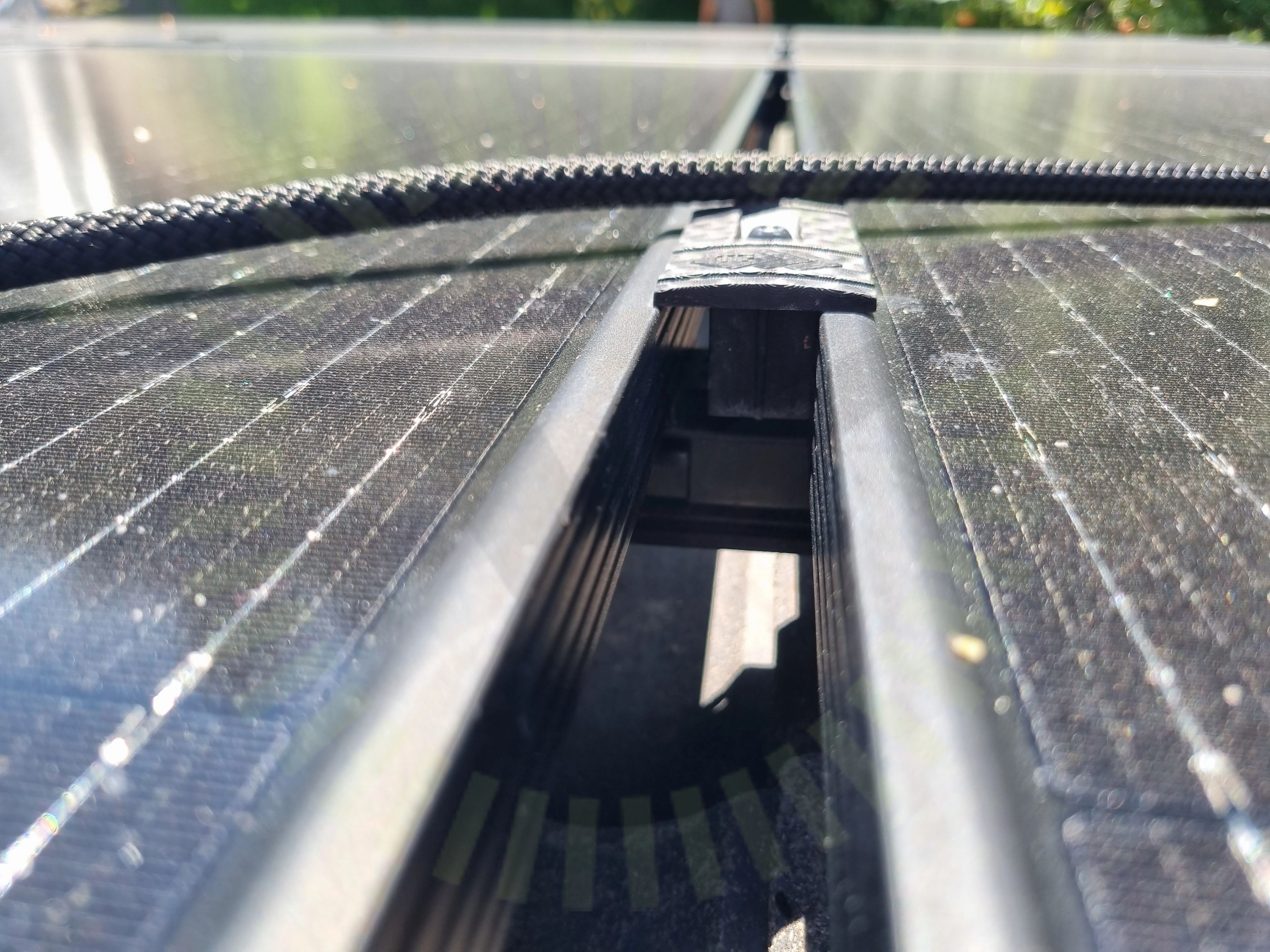

4.2 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

PV module installation and maintenance manual A1 2023 sida 21-22.
Kopplingslåda

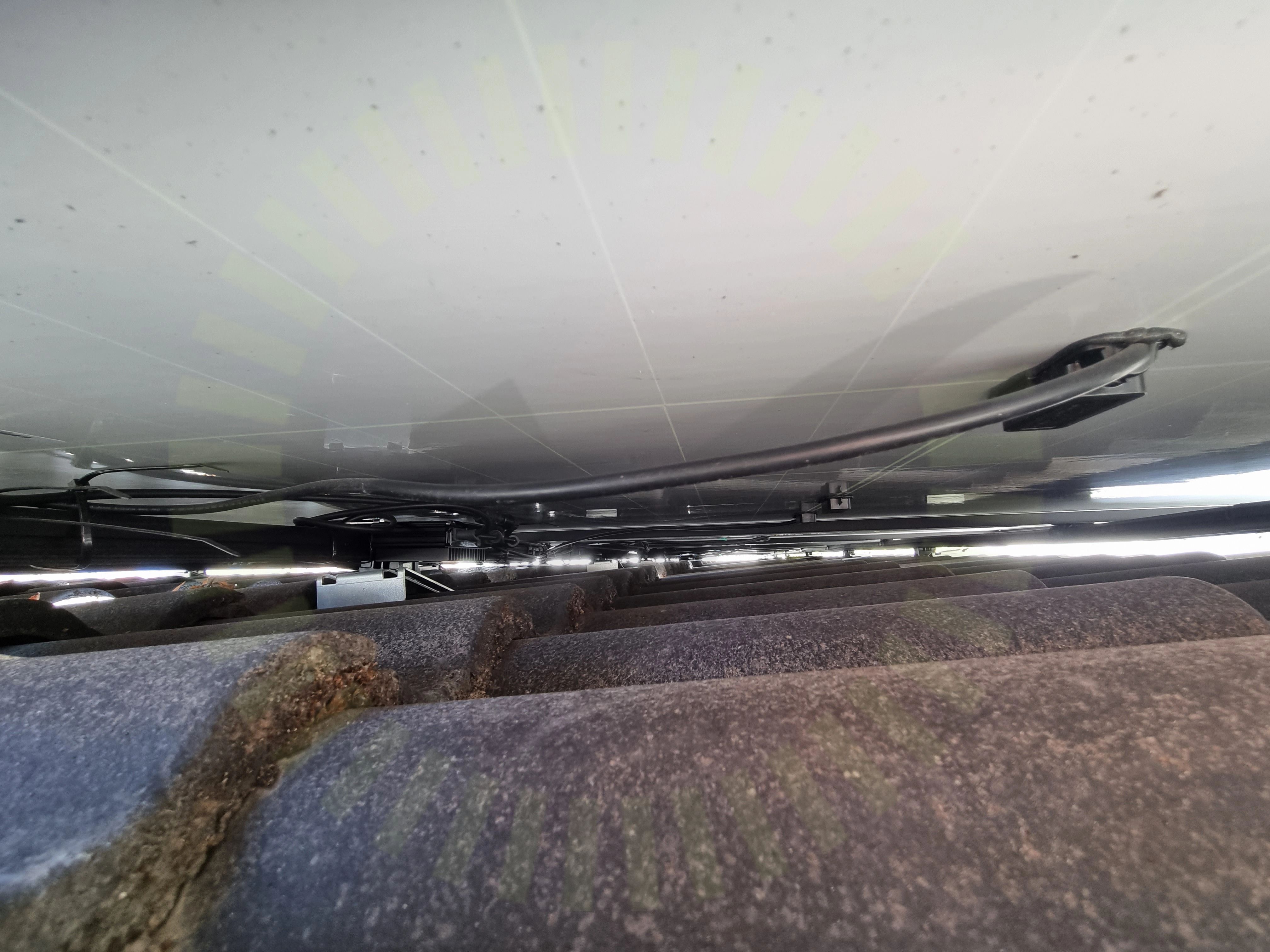

4.3 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Panelkablagets böjradie

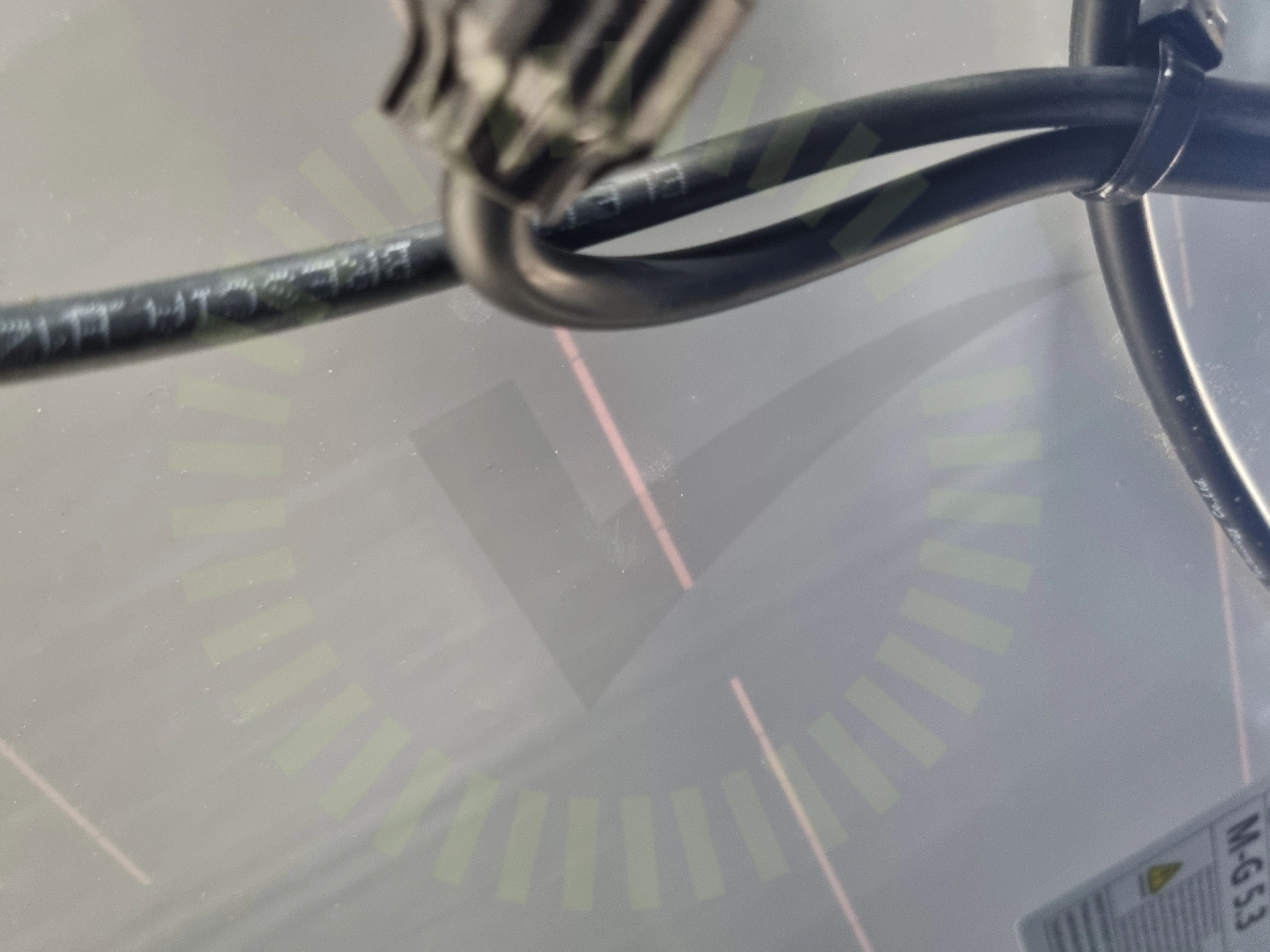

4.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie. Skarp böj på kablage som kommer ur kontakter.

Godkända kontrollpunkter

13/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/18
Strängförläggning

Undercentral

Godkända kontrollpunkter

7/7
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

30/30
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTätningsinsattsUppskalad ledareVentilationVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens kontakter
