Besiktningsrapport
9.5
Installation genom
Nova Solar
Datum
21 februari 2024
Ort
Lerum, Västra Götalands län
Skenornas infästning
Fasskena
Skenornas infästning
Väderbeständigt material
97% godkända
3% ej godkända
Om installationen
Paneler
Longi: LR5-54HTB
Montagesystem
Weland Stål: Papptak
Montagesystem
Van Der Valk: Strongline Heavy Duty roof hook
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, Longi: LR5-54HTB
Godkända kontrollpunkter
17/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/18
Strängförläggning
Tak 1, Van Der Valk: Strongline Heavy Duty roof hook
Anmärkningar
1/21
4.1 Skenornas infästning
Inte godkänd
T-bulten sitter inte korrekt i skenan.
Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17
Godkända kontrollpunkter
19/21
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning utanför takstol
Kabeldragning mellan takytor
Kabeluppfästning
Klämma över skarv
Mittklämmor
Placering
Skador
Skenans utstick för klämma
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Takets lutning
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/21
Takgenomföring
Tak 1, Weland Stål: Papptak
Anmärkningar
1/22

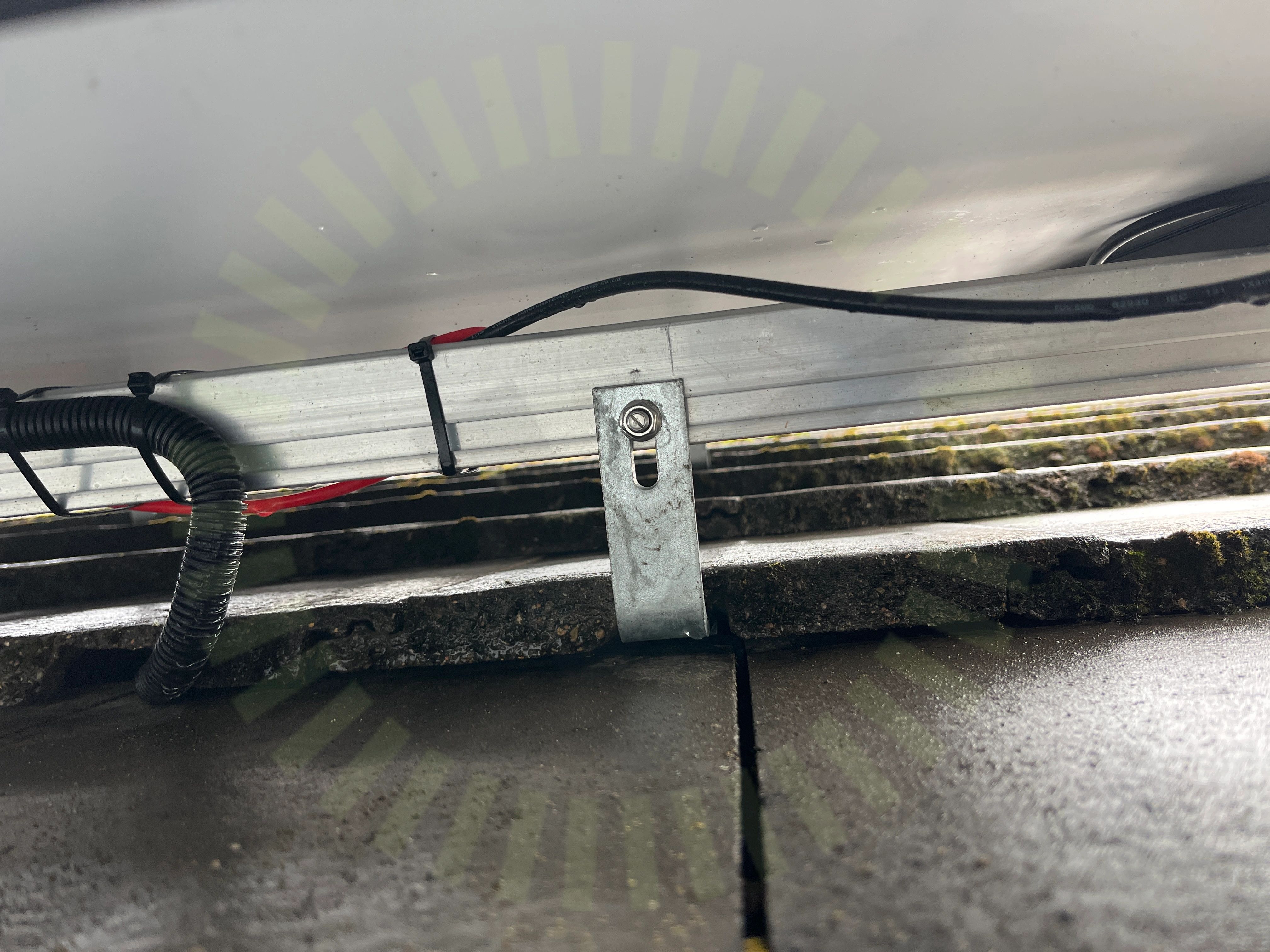

5.1 Skenornas infästning
Inte godkänd
Skenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas.
MA5103 Sid 1 (2) | Version 7 - 230914
Godkända kontrollpunkter
21/22
Använd tätskiktsduk
CC infästningar
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning
Infästning i råspont
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämmor
Placering
Skador
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Svetsning av papp
Takgenomföring
Väderbeständigt material
Ändklämmor skena
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/37

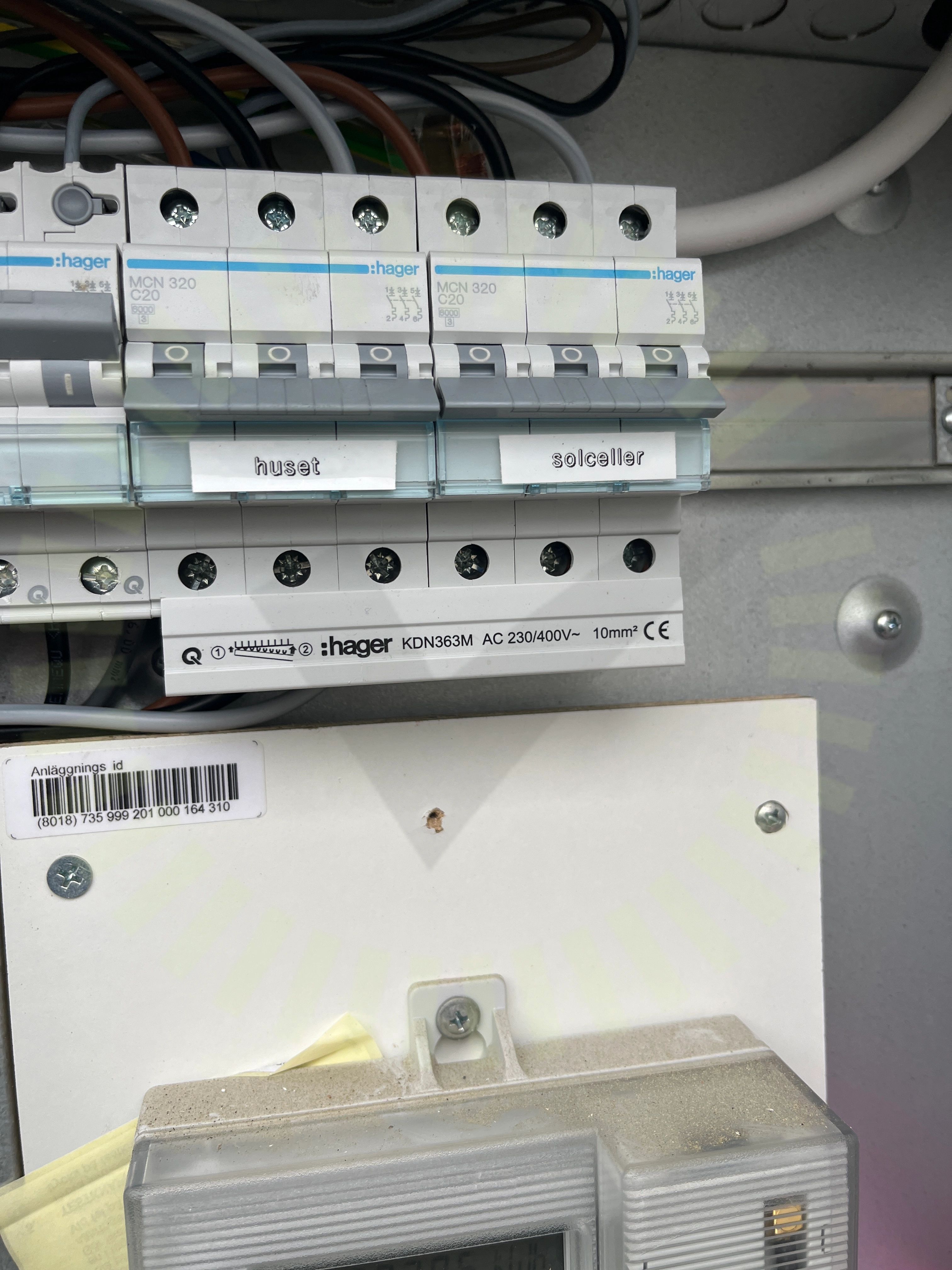

7.1 Fasskena
Inte godkänd
Fasskena monterad där det finns risk för kondens.

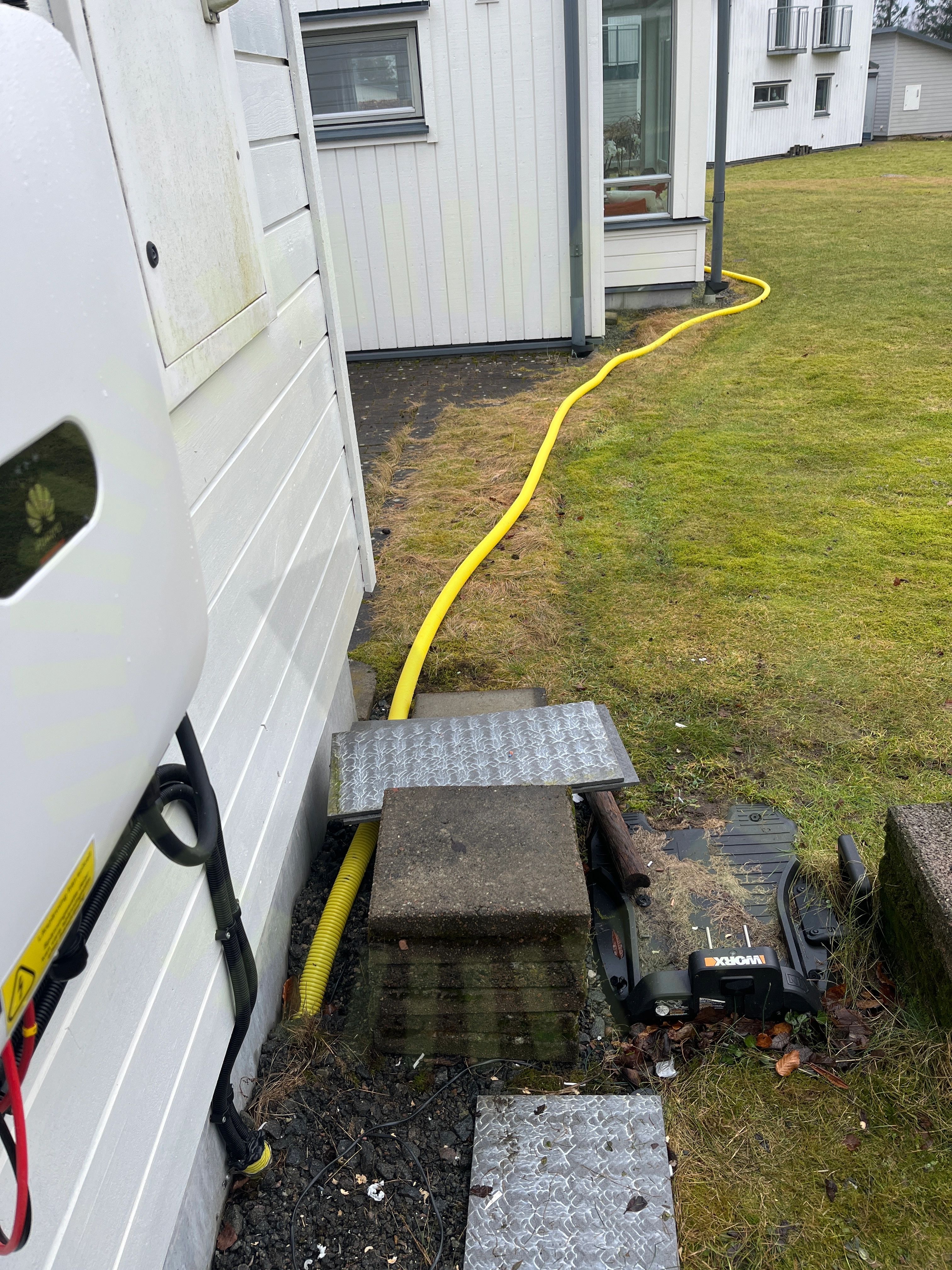

7.2 Väderbeständigt material
Inte godkänd
Slang är inte nedgrävd.
Godkända kontrollpunkter
35/37
AC anslutning växelriktare
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Ventilation
Växelriktarens IP klassning
