1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.9
Installation genom
Sesol
Datum
25 oktober 2023
Ort
Sjuntorp, Västra Götalands län
87% godkända13% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Anmärkningar
1/8
2.1 Lock
Inte godkändBatteriets lock är inte fastskruvat. 1 skruv saknas.
SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 20.
Godkända kontrollpunkter
7/8AvståndInfästningKommunikationMiljökravPESkadorVinkel
Tak 1, Longi: LR5-54HTB
Anmärkningar
4/17

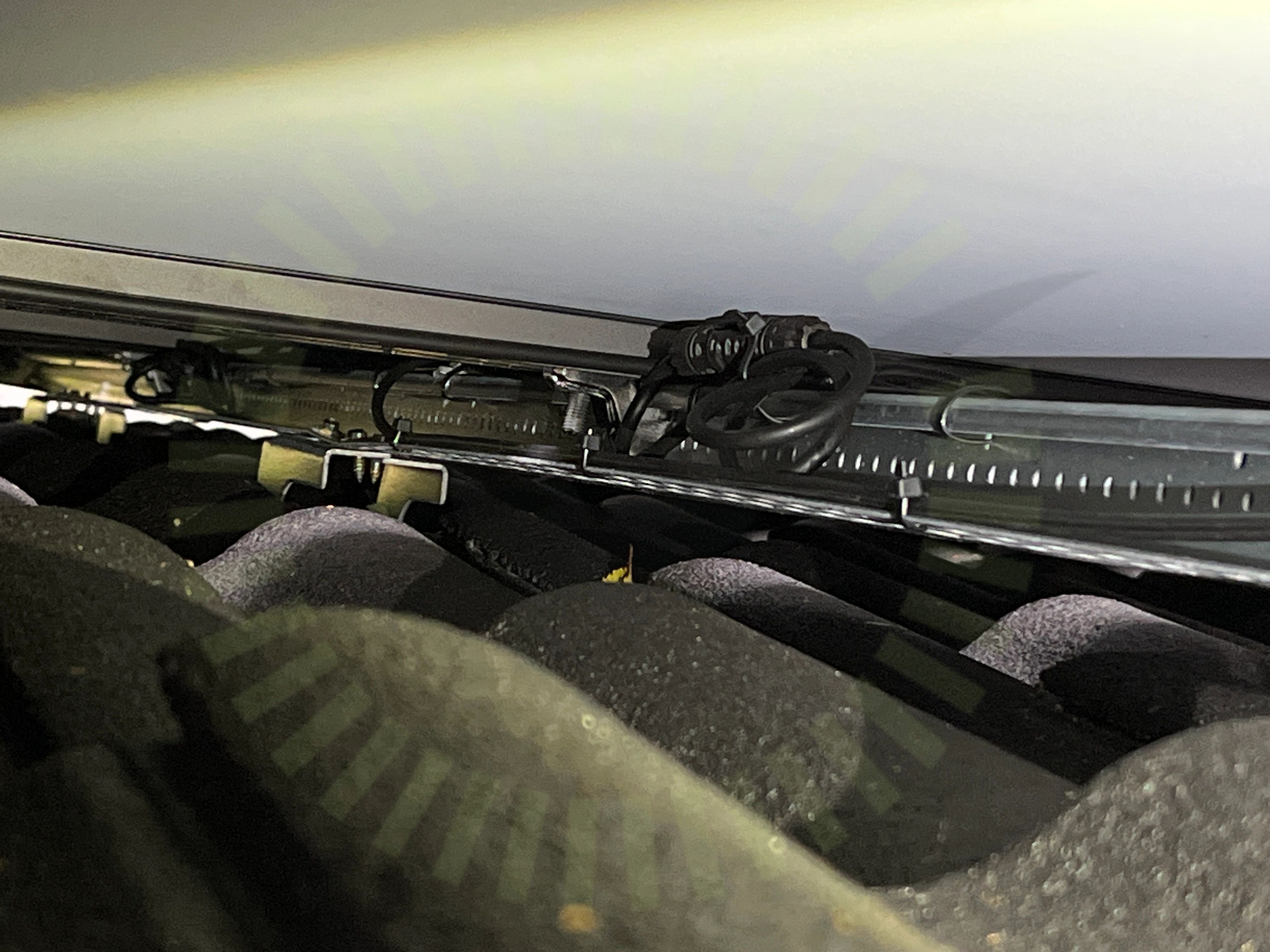

3.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
3.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.

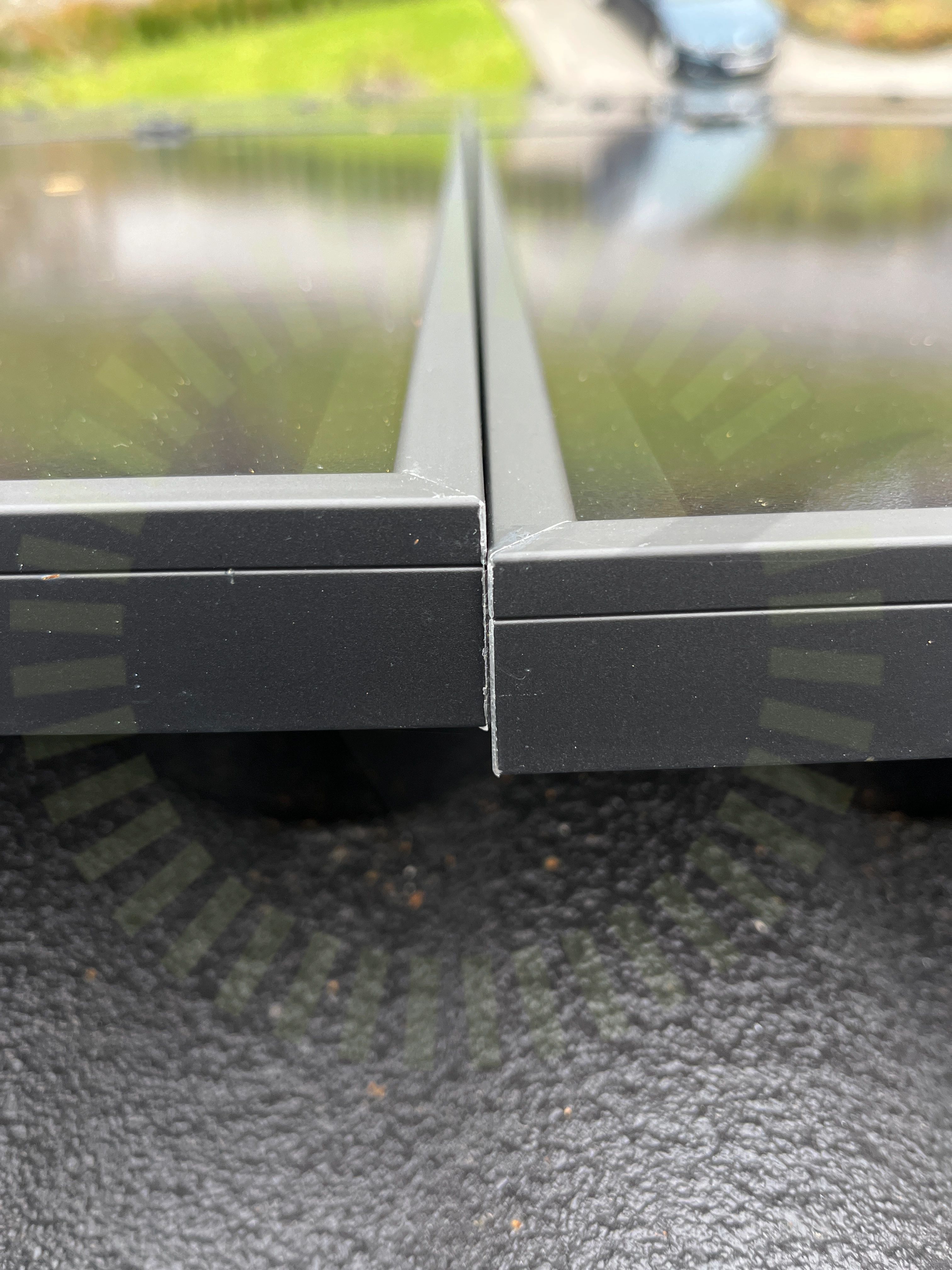

3.3 Mellanrum
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13

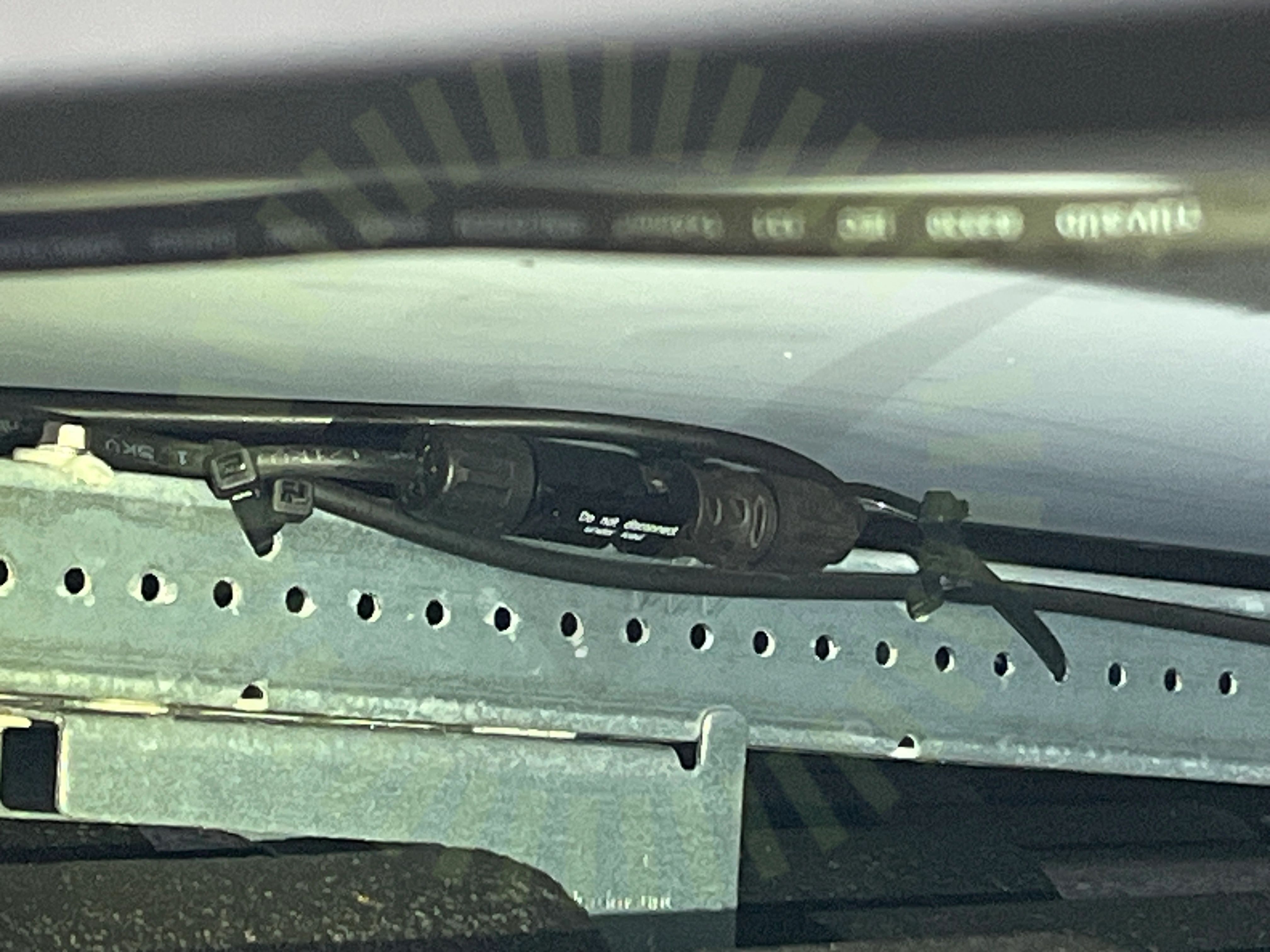

3.4 Panelkablaget generell böjradie
Inte godkändKabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
12/17Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
5/22

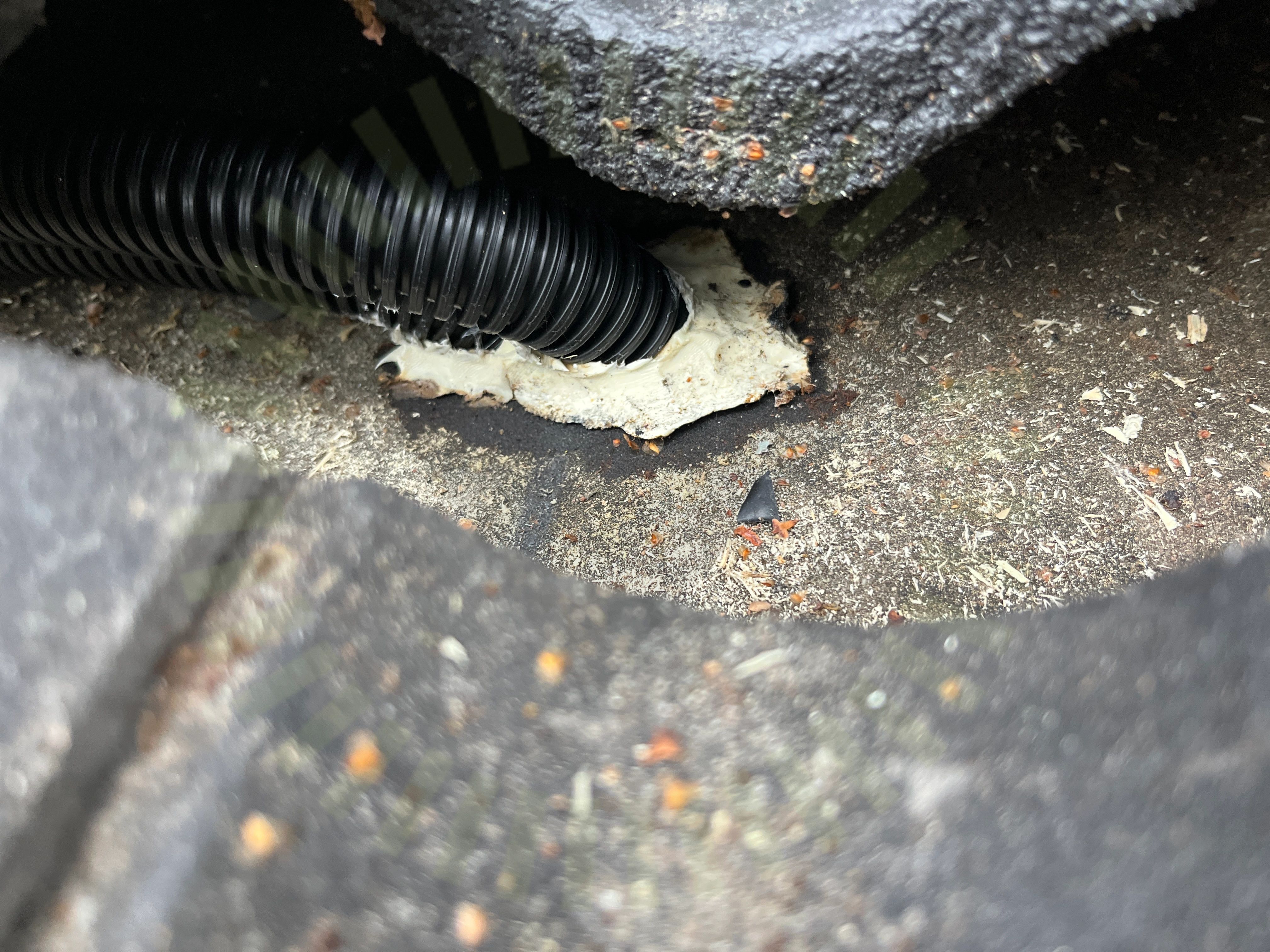

4.1 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.

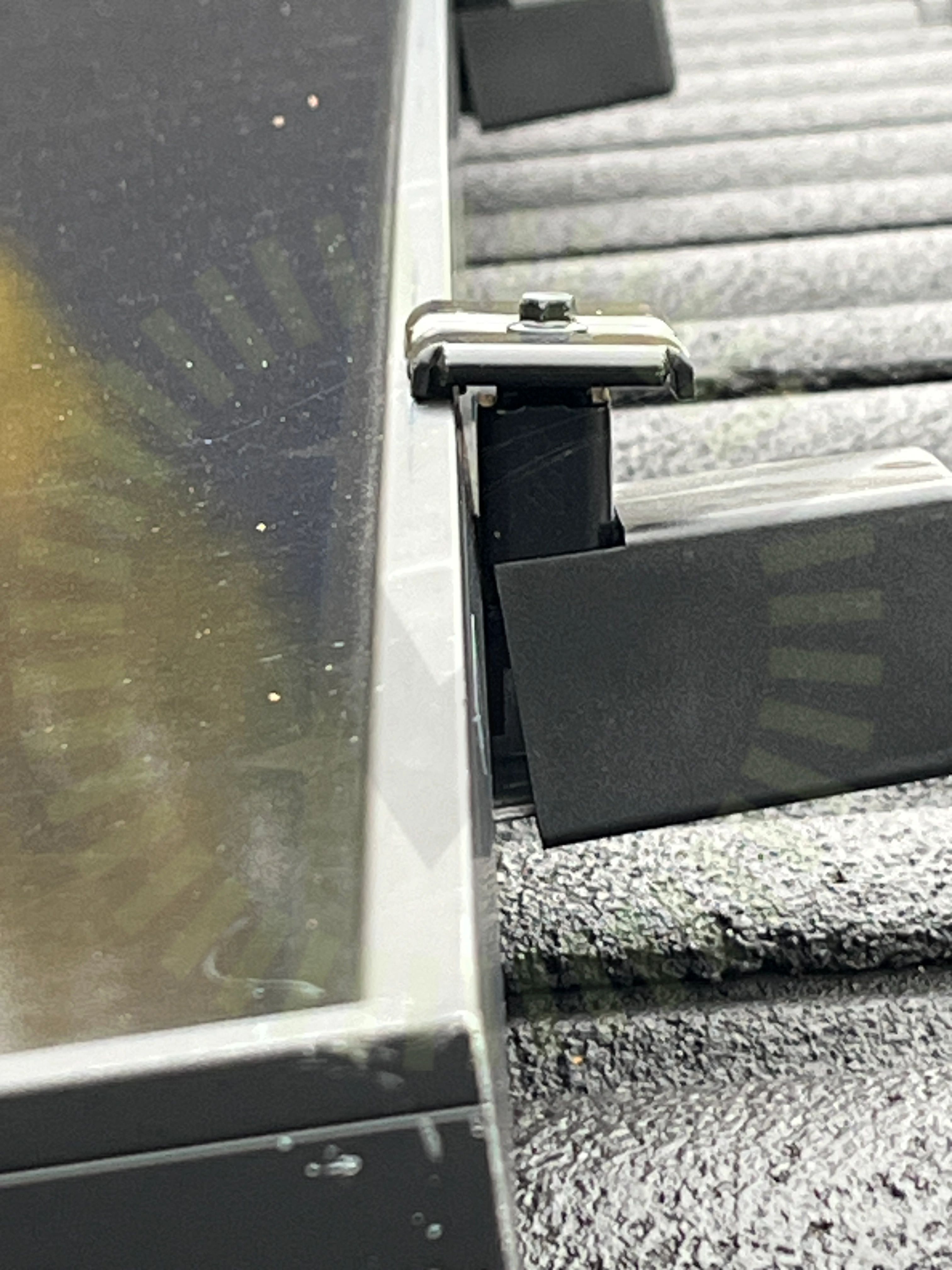

4.2 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3
4.3 Skenans utstick för klämma
Inte godkändSkena sticker inte ut tillräckligt långt för klämman.
Snö- och vindlastberäkning

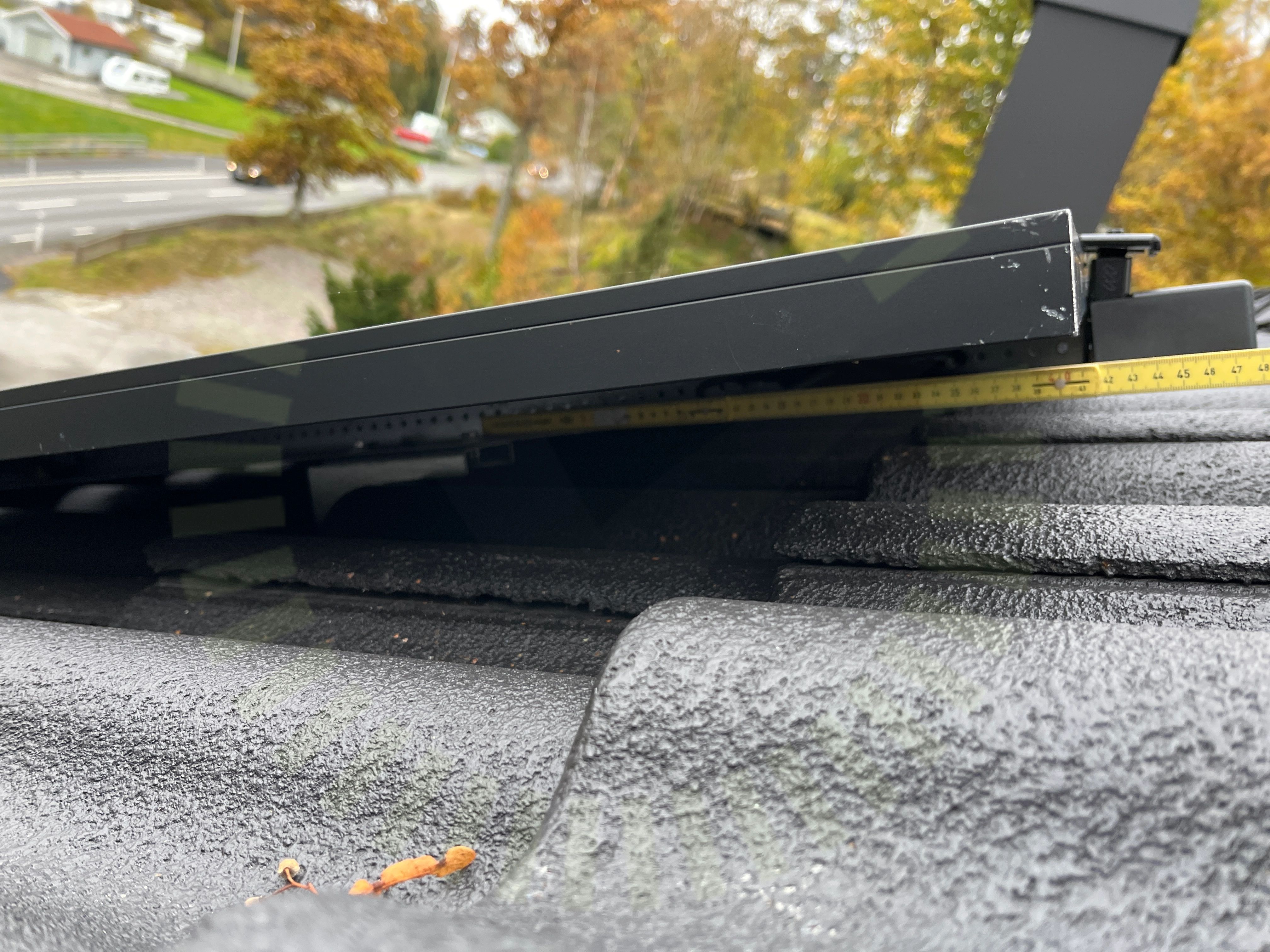

4.4 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer. Ca 40cm.
Snö- och vindlastberäkning
4.5 Skenskarvar
Inte godkändFör få plåtskruv har använts till skenskarv.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2
Godkända kontrollpunkter
17/22Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenornas infästningSäkerhetsavståndSnö- och VindlastberäkningTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/36
7.1 Anslutning av ledare
Inte godkändKardeler spretar från plint.
SS 436 40 00 (134.1.4)
7.2 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
7.3 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt. Ingen skruv på någon sida.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40
Godkända kontrollpunkter
33/36AC BöjradieAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
