Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

Sesol

Datum

30 augusti 2023

Ort

Kalmar, Kalmar län
Klämmor rätt förläggning
Mellanrum
Överlappning
92% godkända8% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Plåttak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörUndercentral
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

2/17
Mellanrum

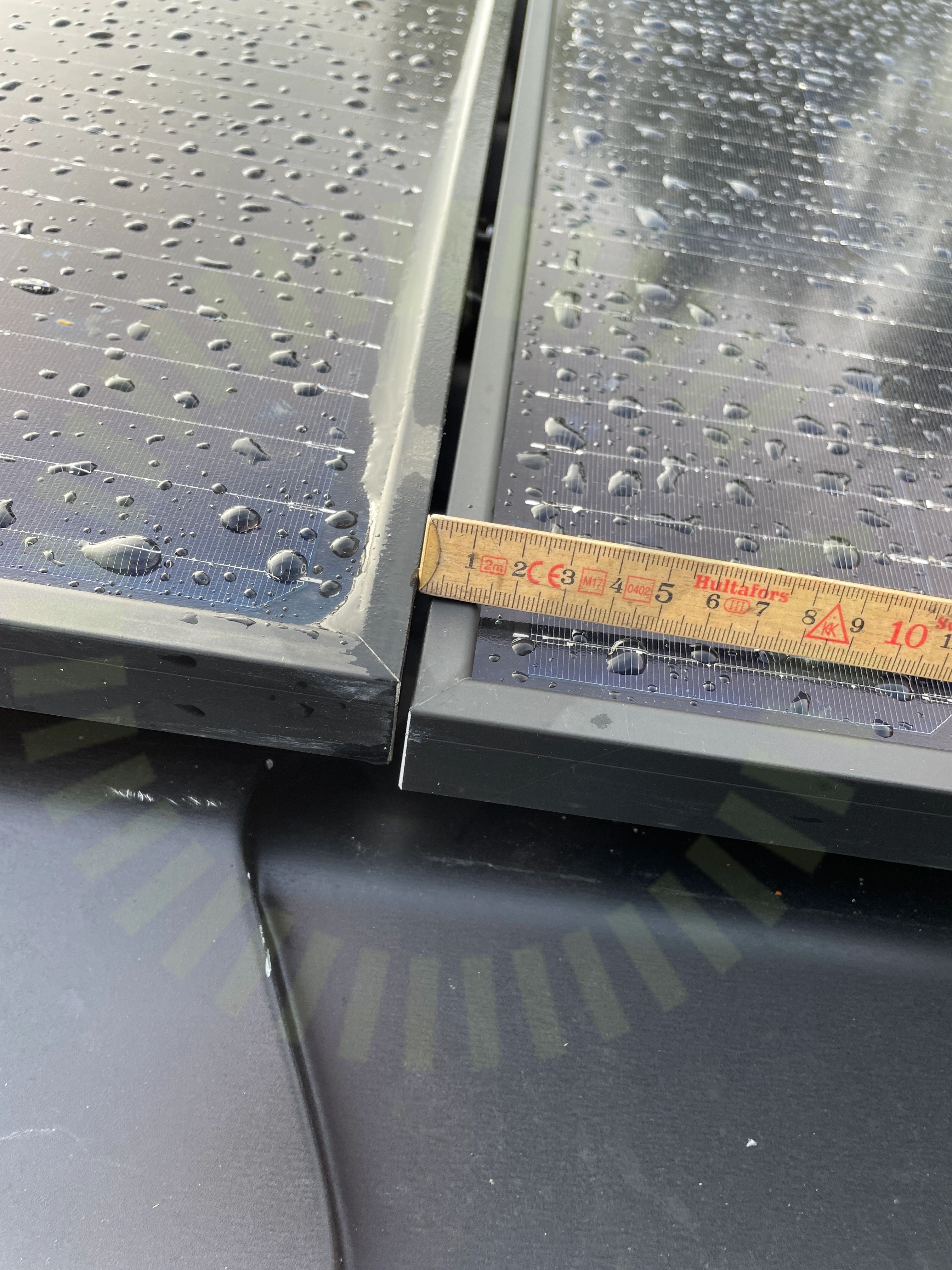

2.1 Mellanrum

Inte godkänd

Paneler är inte separerade med tillräckligt avstånd

Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Överlappning

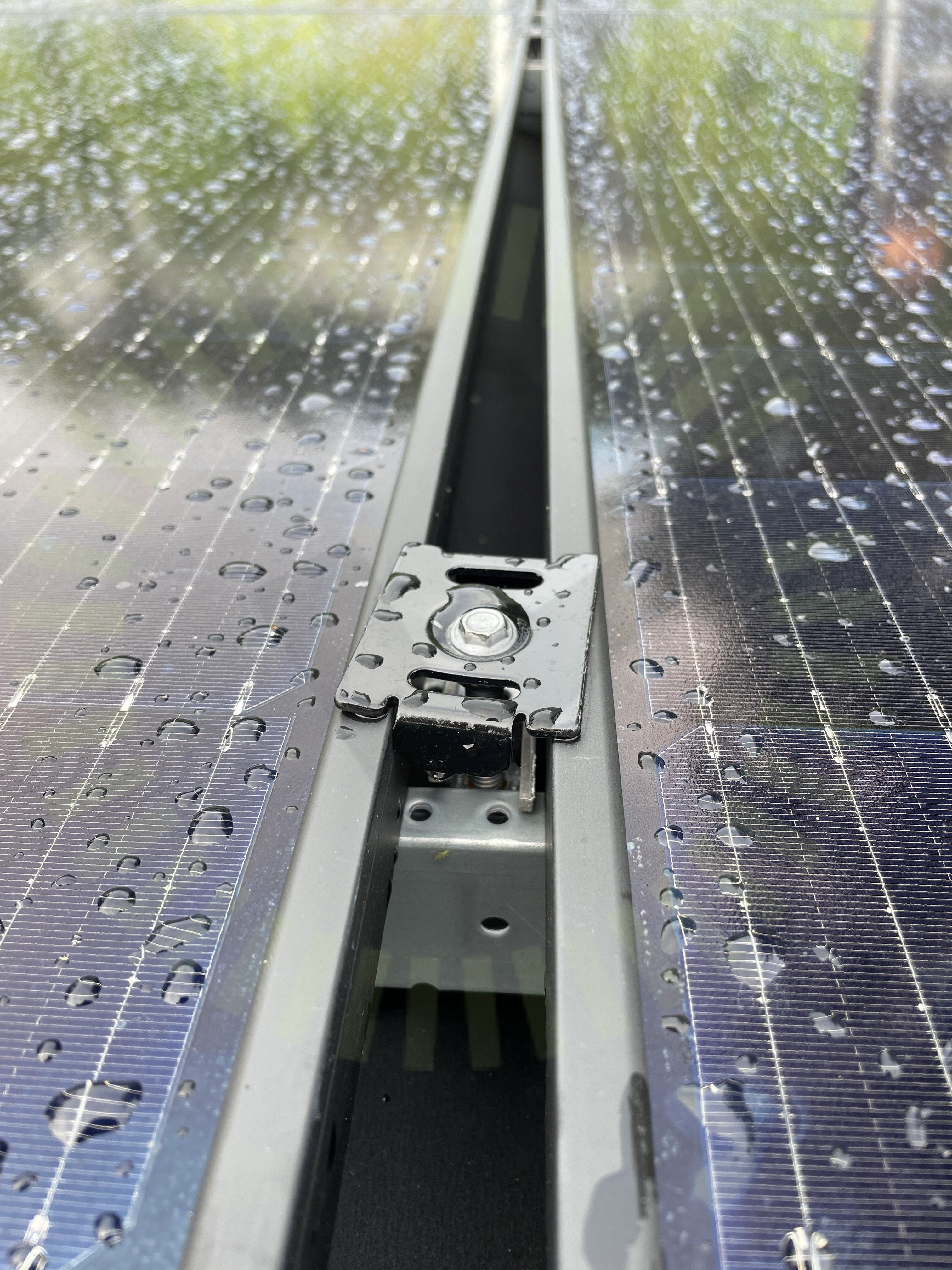

2.2 Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar då både panel och mittklämma ligger snett.

Installation Manual for LONGi Solar PV Modules, V15, Sida 14

Godkända kontrollpunkter

13/17
Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/17
Förbindelse av kontakterPanelkablagets böjradie

Tak 1, Weland Stål: Plåttak

Anmärkningar

3/19
Klämmor rätt förläggning

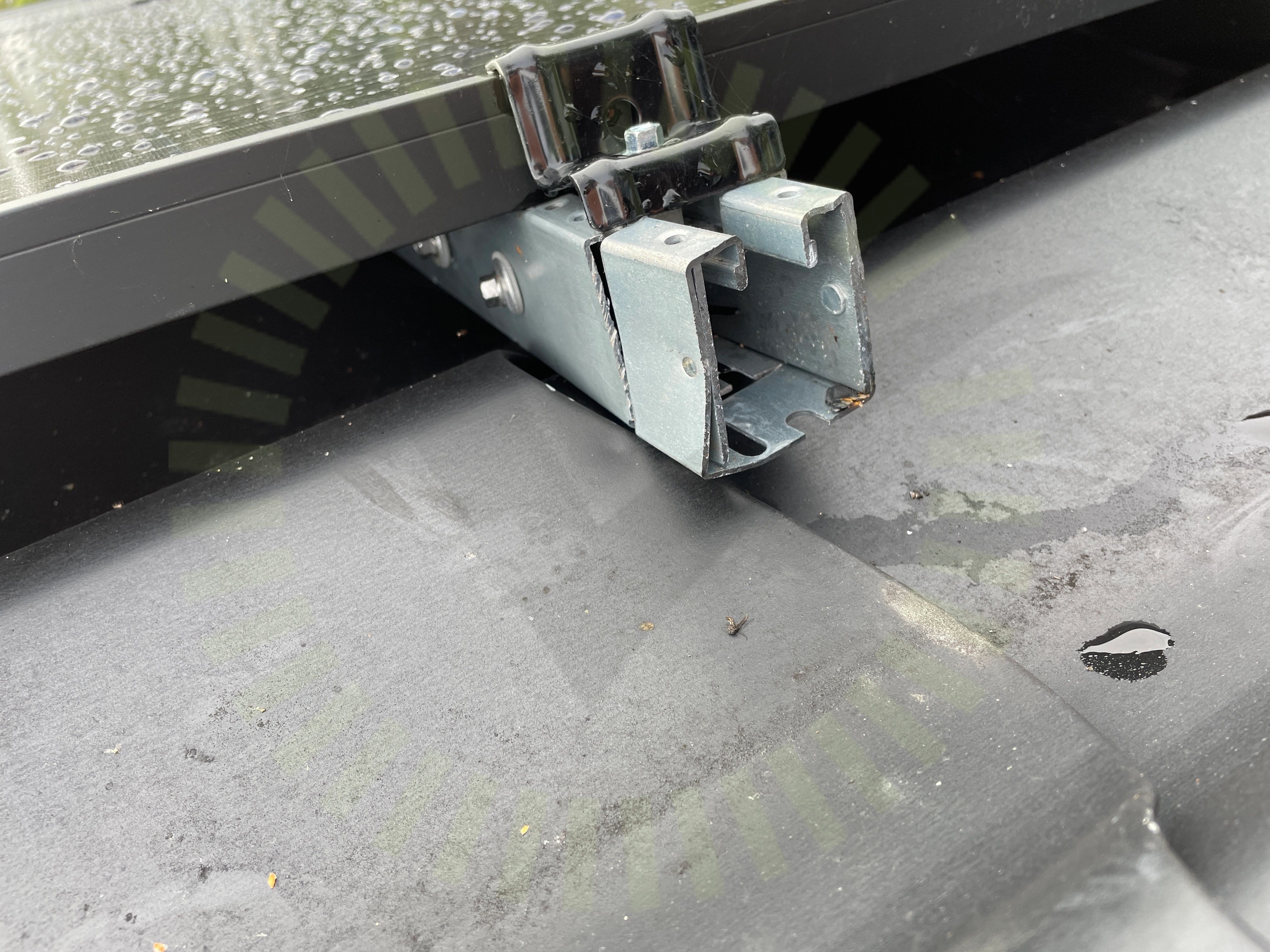

3.1 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117
Skador

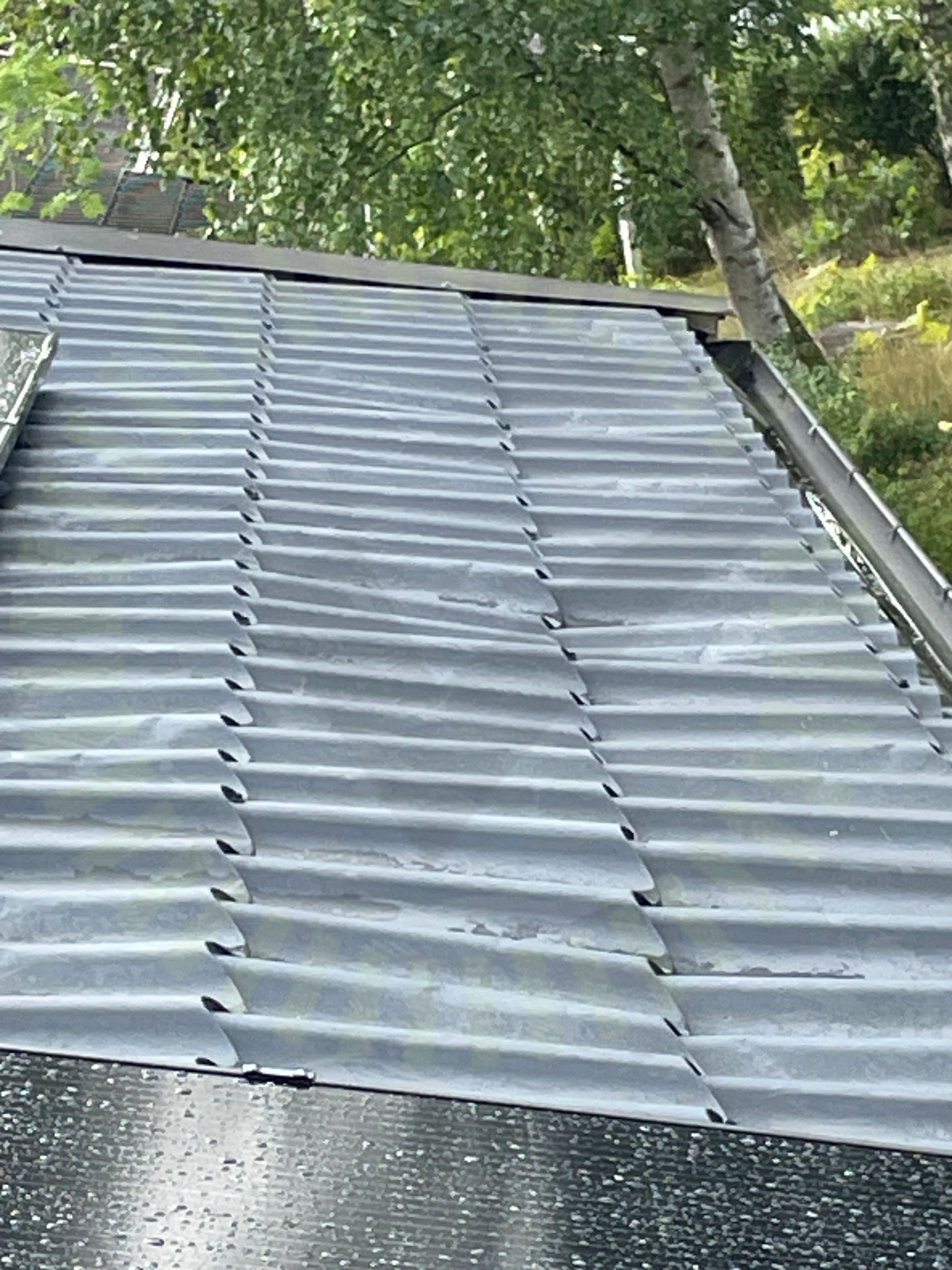

3.2 Skador

Inte godkänd

Skador noterade på taket runt installationen.

Skenskarvar

3.3 Skenskarvar

Inte godkänd

Endast två av skruvarna går igenom godset. Skena deformerad.

MA5101 Sid 1 (1) | Version 4 - 221219

Godkända kontrollpunkter

13/19
Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämma skruvMittklämmorPlaceringSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

3/19
InfästningInfästning skenaTakgenomföring

Undercentral

Anmärkningar

1/8
Femledarsystem

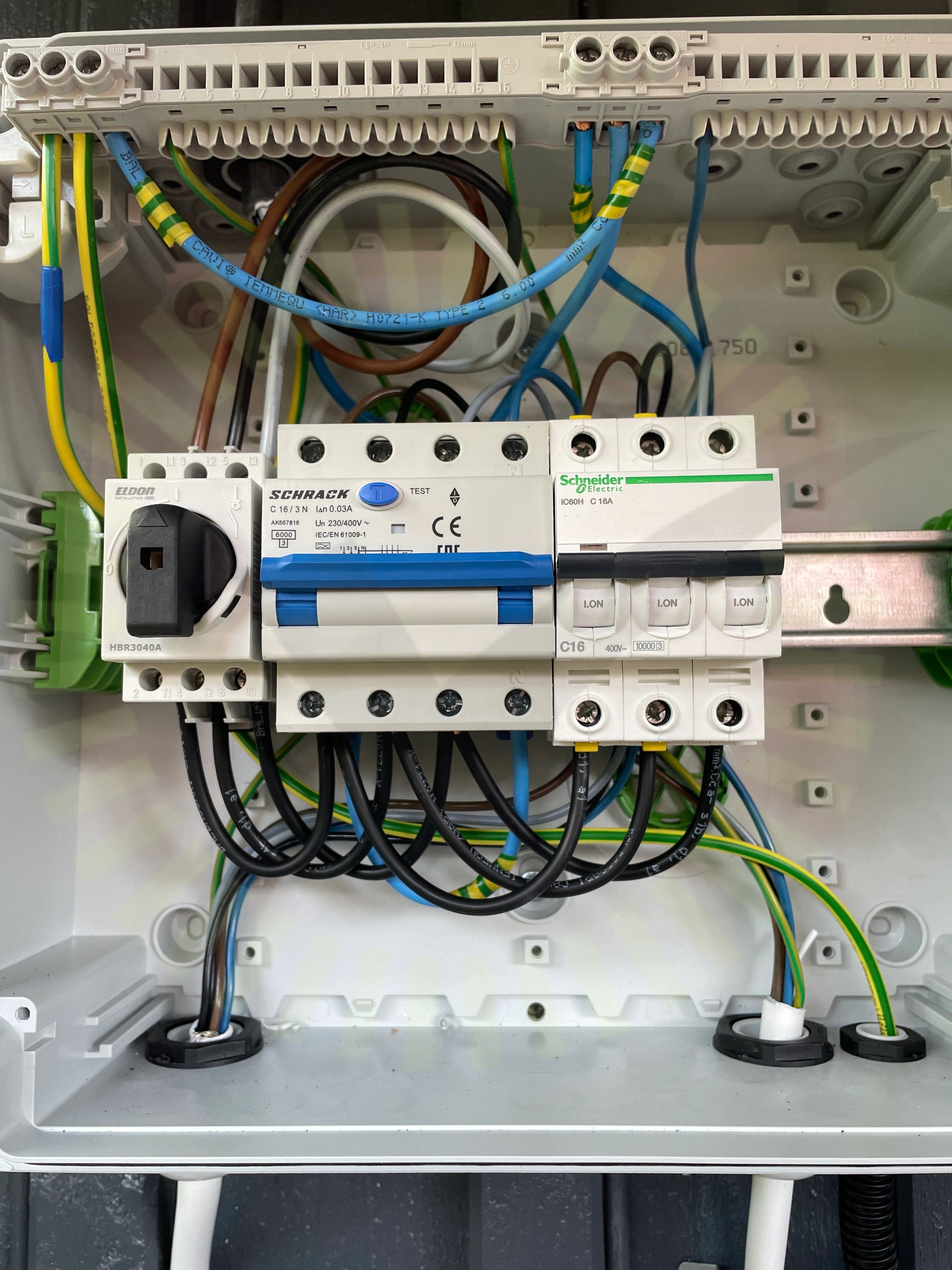

4.1 Femledarsystem

Inte godkänd

Matande kabel till undercentral är fel uppmärkt, då det är skapat ett TN-S system vid huvudcentral så ska inte PE eller N kabel ha märkning, samt bygling mellan PE och N skena behövs ej.

Godkända kontrollpunkter

7/8
BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Informering av solceller

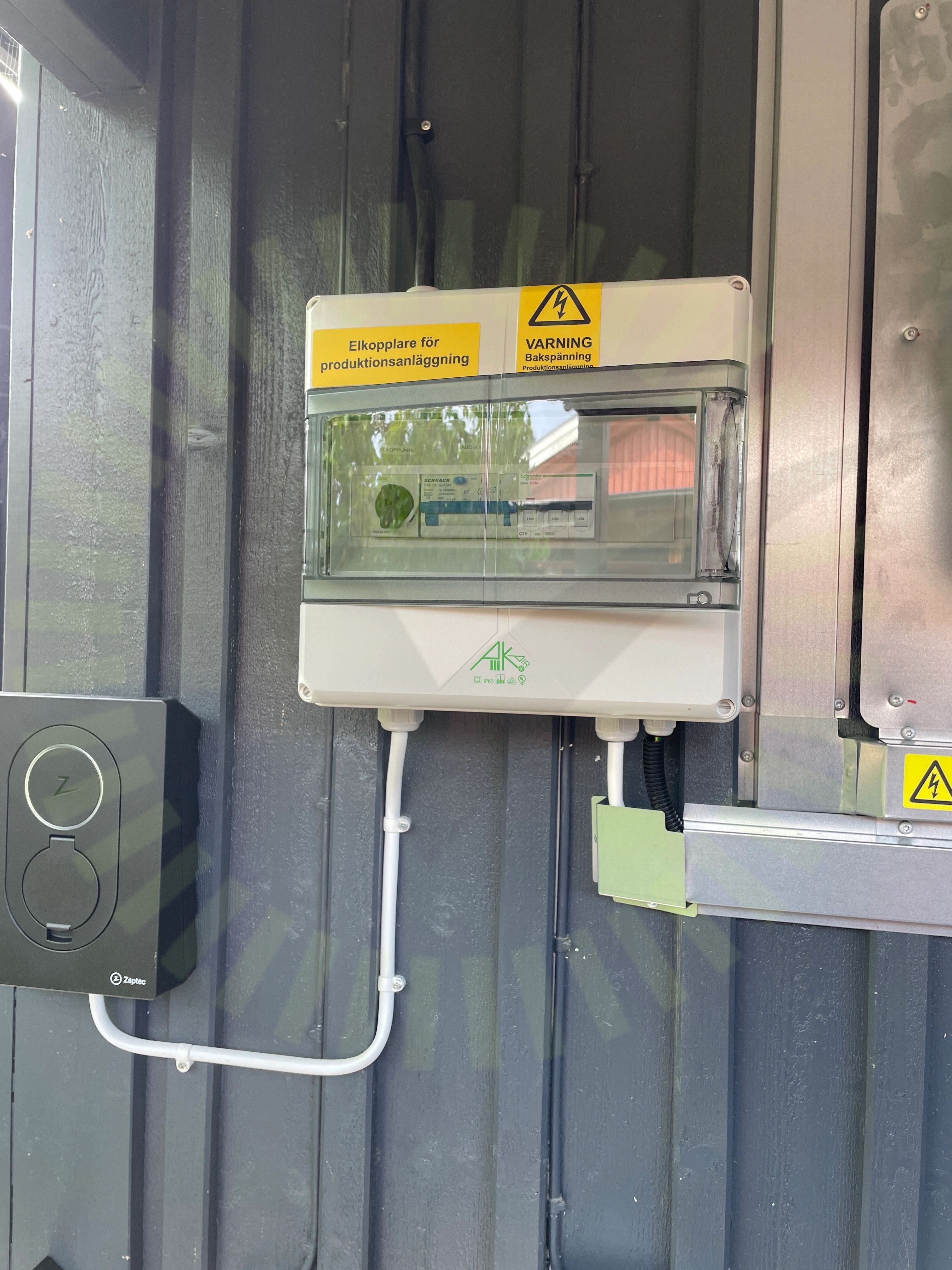

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/5
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Godkända kontrollpunkter

32/32
