Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

E.ON

Datum

14 november 2023

Ort

Växjö, Kronobergs län
DC Kontakter
Skenans utstick för klämma
Säkerhetsavstånd
89% godkända11% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 xxx/MR
MontagesystemESDEC Lutande Panntak
VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/4
Petskydd central

1.1 Petskydd central

Inte godkänd

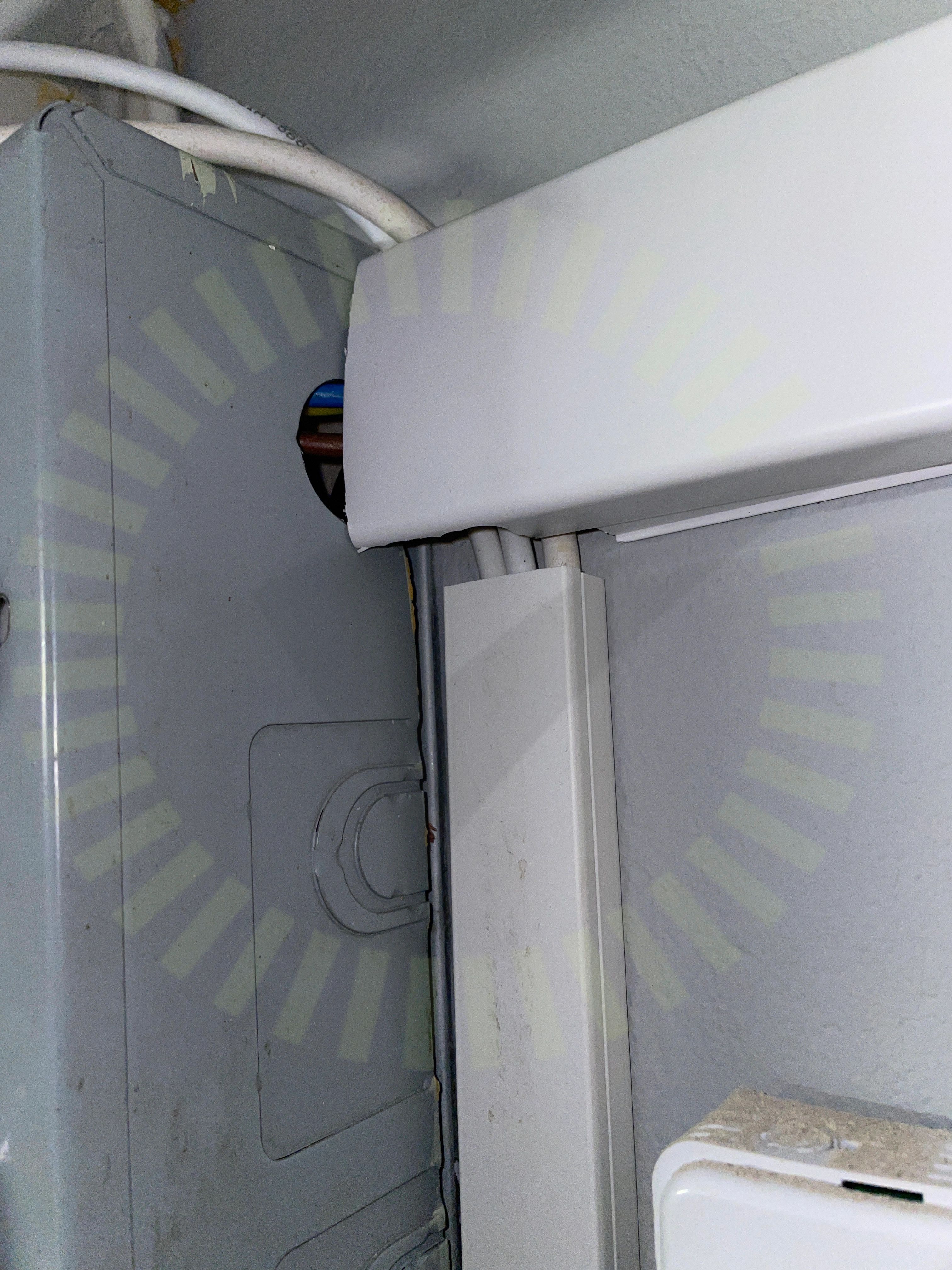

För stort hål taget vid utgång av kabel från central. Försämrar kapslingens petskydd.

Godkända kontrollpunkter

2/4
Mätprotokoll DCSträngschema

Ej tillgängligt vid besiktning

1/4
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/24
Dräneringskanal

3.1 Dräneringskanal

Inte godkänd

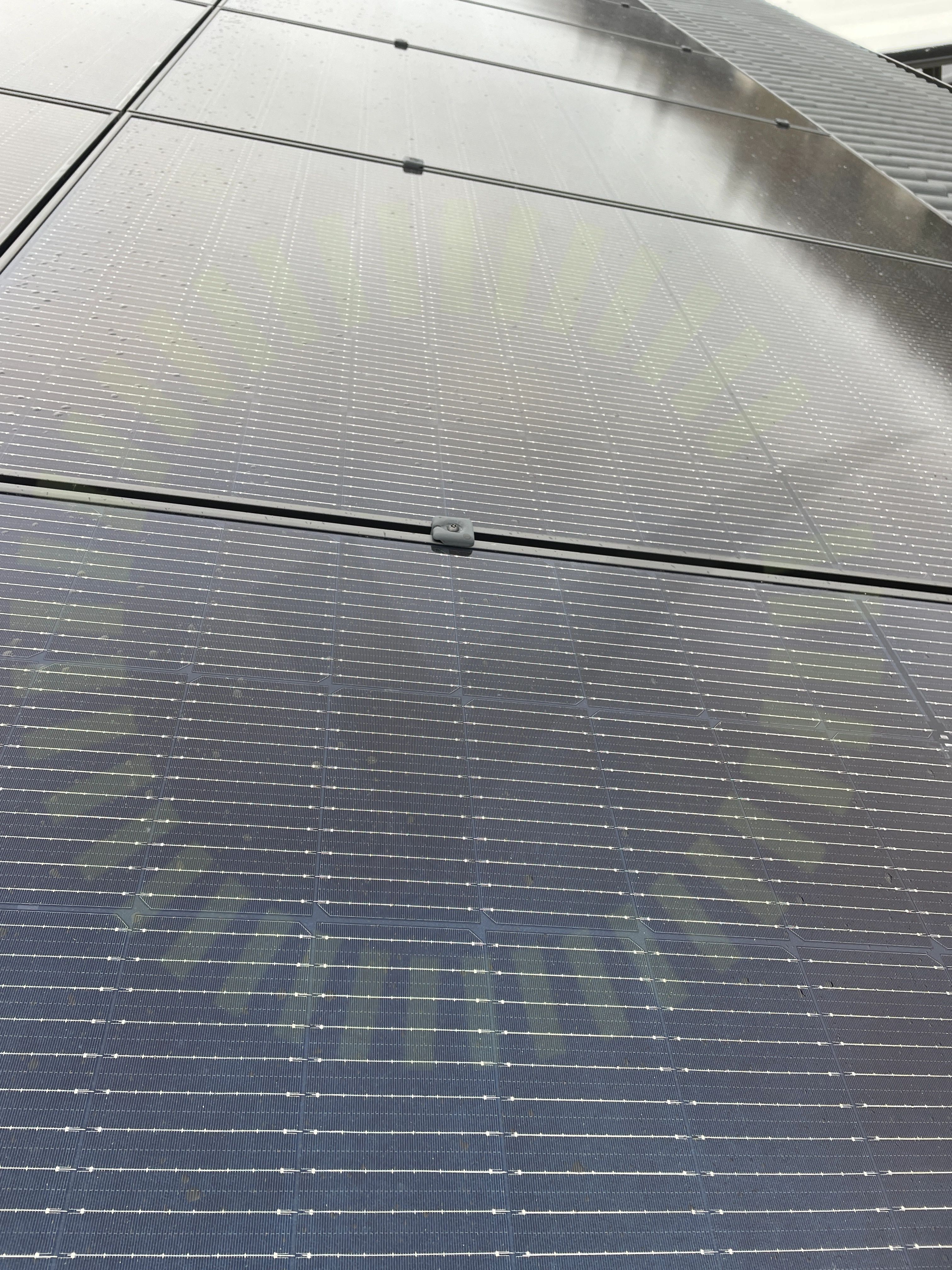

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar
DC kabel förläggning

3.2 DC kabel förläggning

Inte godkänd

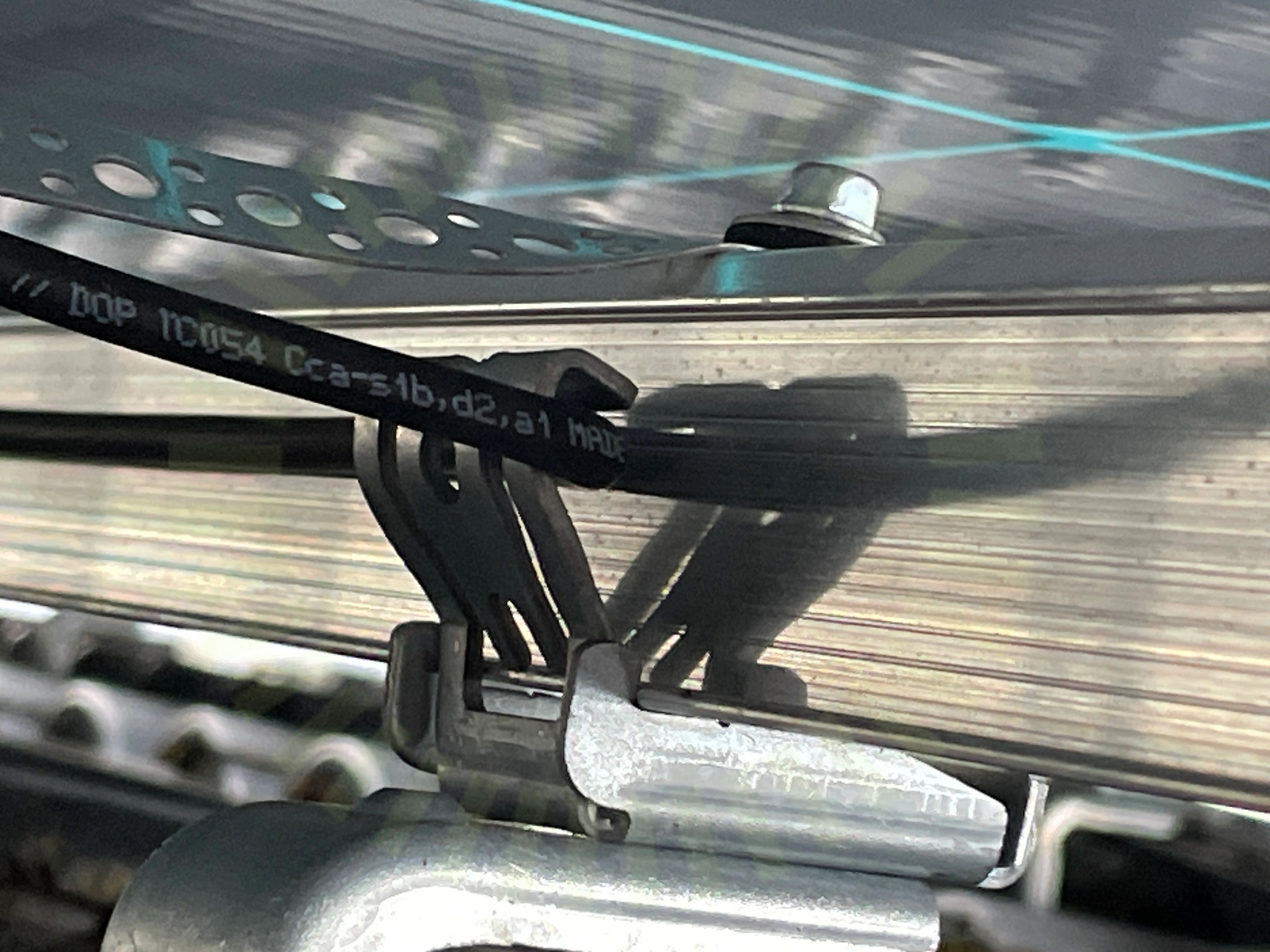

Kablage ligger mot skarp kant.

Skenans utstick för klämma

3.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

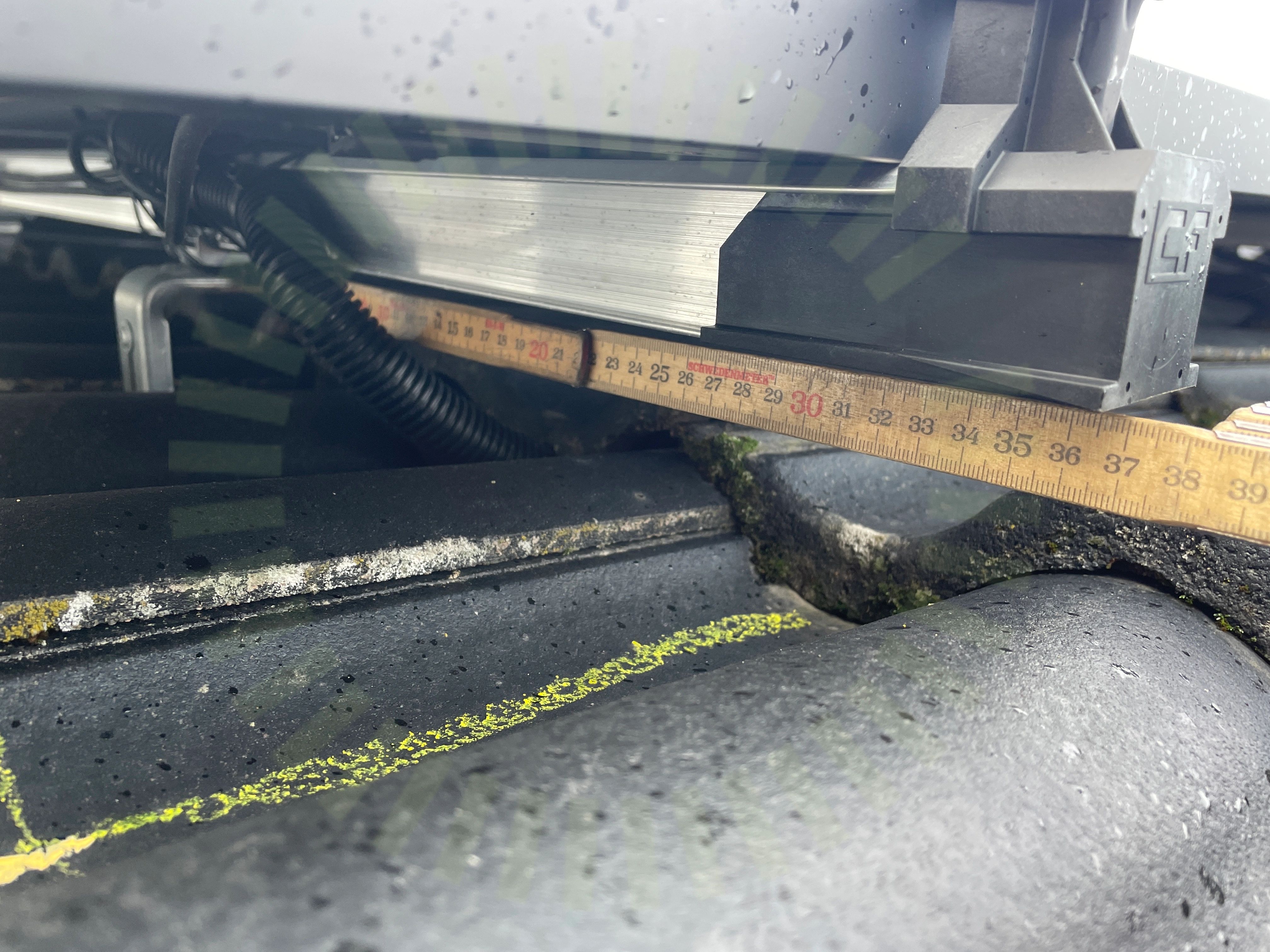

Skenornas överhäng

3.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Säkerhetsavstånd

3.5 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

19/24
Främmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenornas infästningSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Tak 1, JA Solar: JAM54S31 xxx/MR

Anmärkningar

4/16
Förbindelse av kontakter

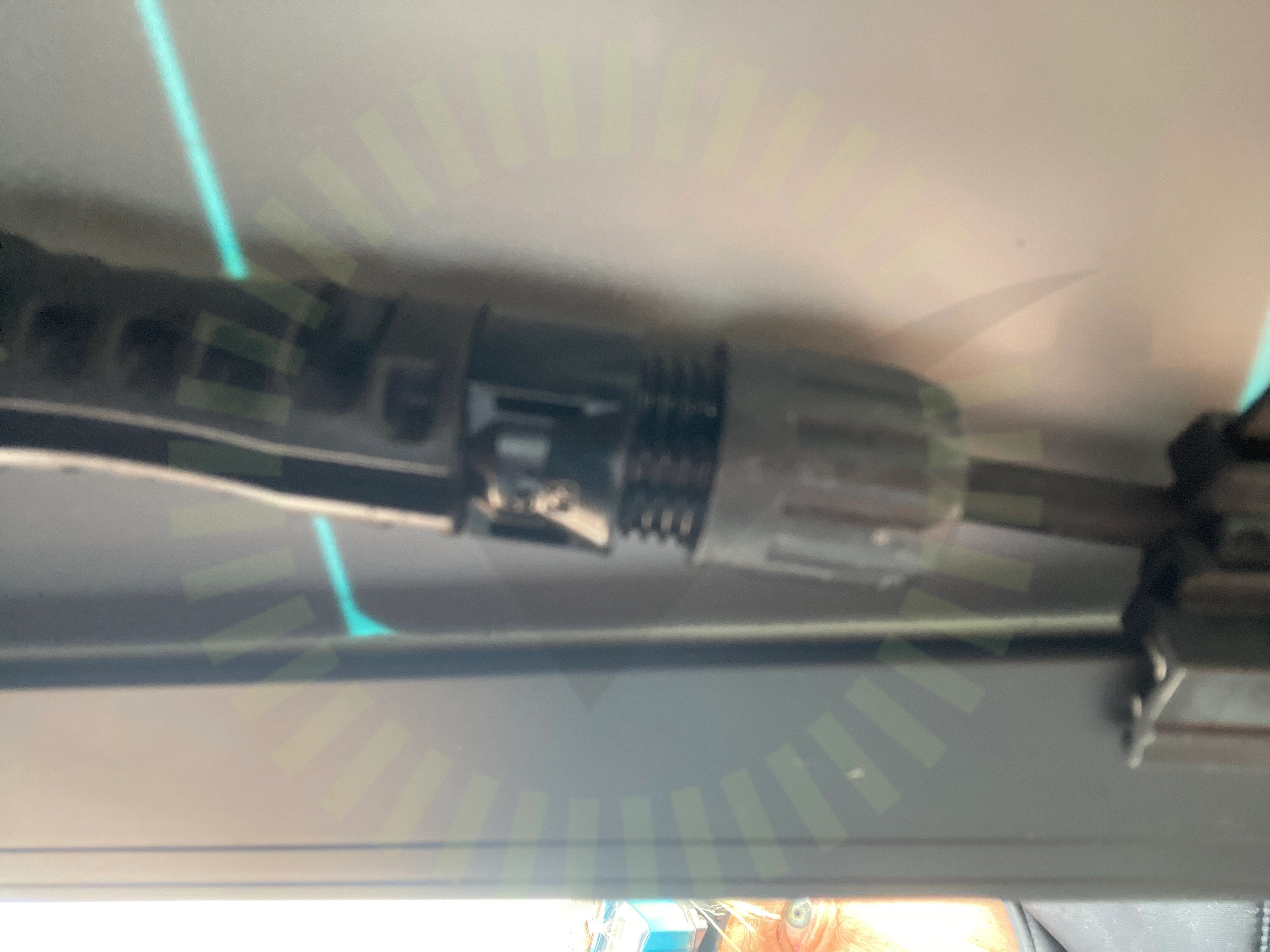

4.1 Förbindelse av kontakter

Rekommendation

Kontroll av kontraktering och åtdragsmoment lämpligt.

SS 436 40 00 (712.526)
Klämmornas placering

4.2 Klämmornas placering

Inte godkänd

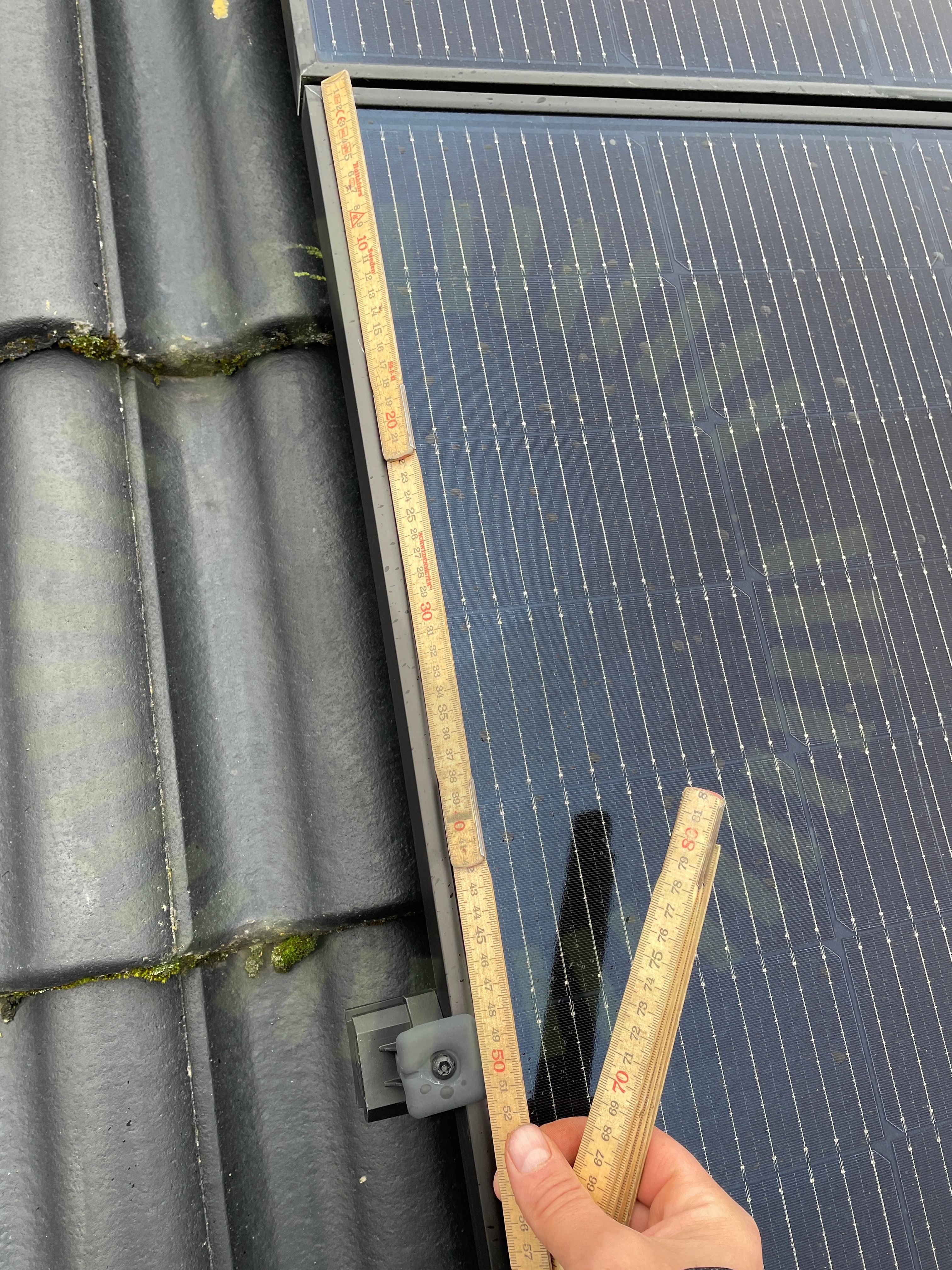

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar
Klämmornas överlappning

4.3 Klämmornas överlappning

Inte godkänd

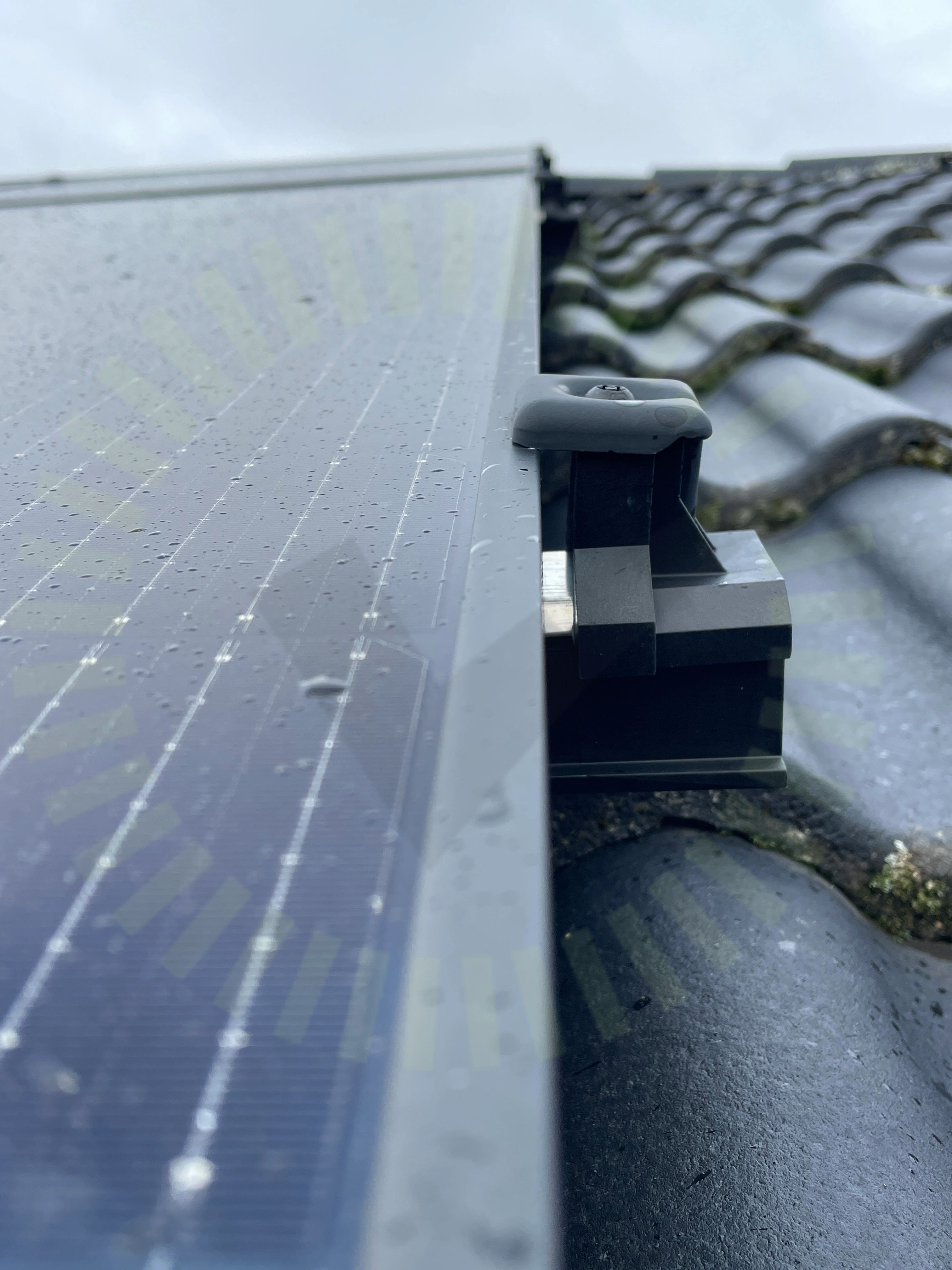

Klämman överlappar inte tillräckligt på ramen då ändklämma ej ligger emot ramen.

Panelkablagets böjradie

4.4 Panelkablagets böjradie

Inte godkänd

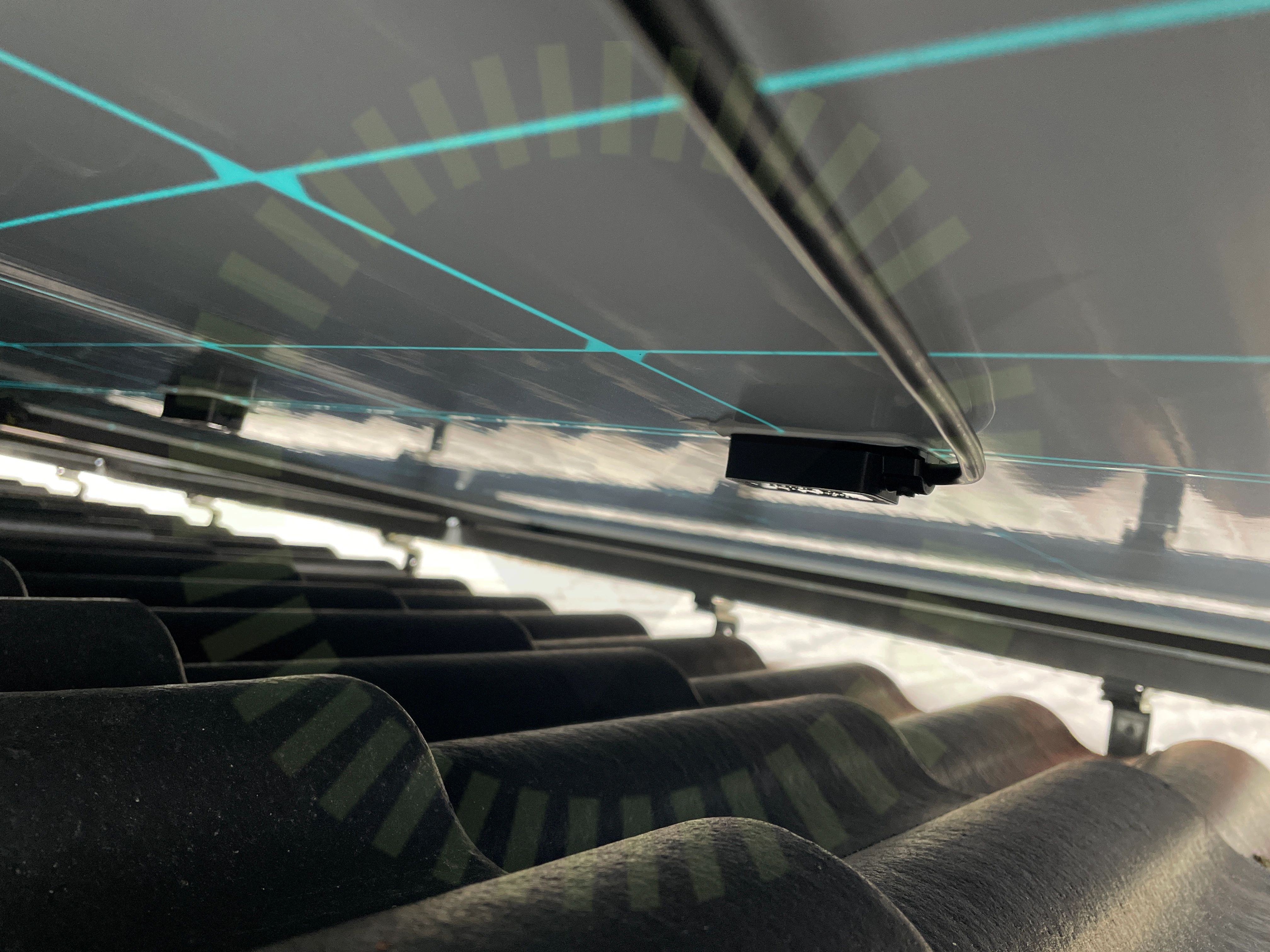

Panelernas kablar har en för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10

Godkända kontrollpunkter

12/16
Avstånd till havetAvstånd till ytaDräneringshålKontaktdonPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/35
DC Kontakter

7.1 DC Kontakter

Inte godkänd

Kontakter avviker från anvisningar. Skall ej bottnas.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 22
Enkelisolerade ledare

7.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)
Jordning av chassi

7.3 Jordning av chassi

Inte godkänd

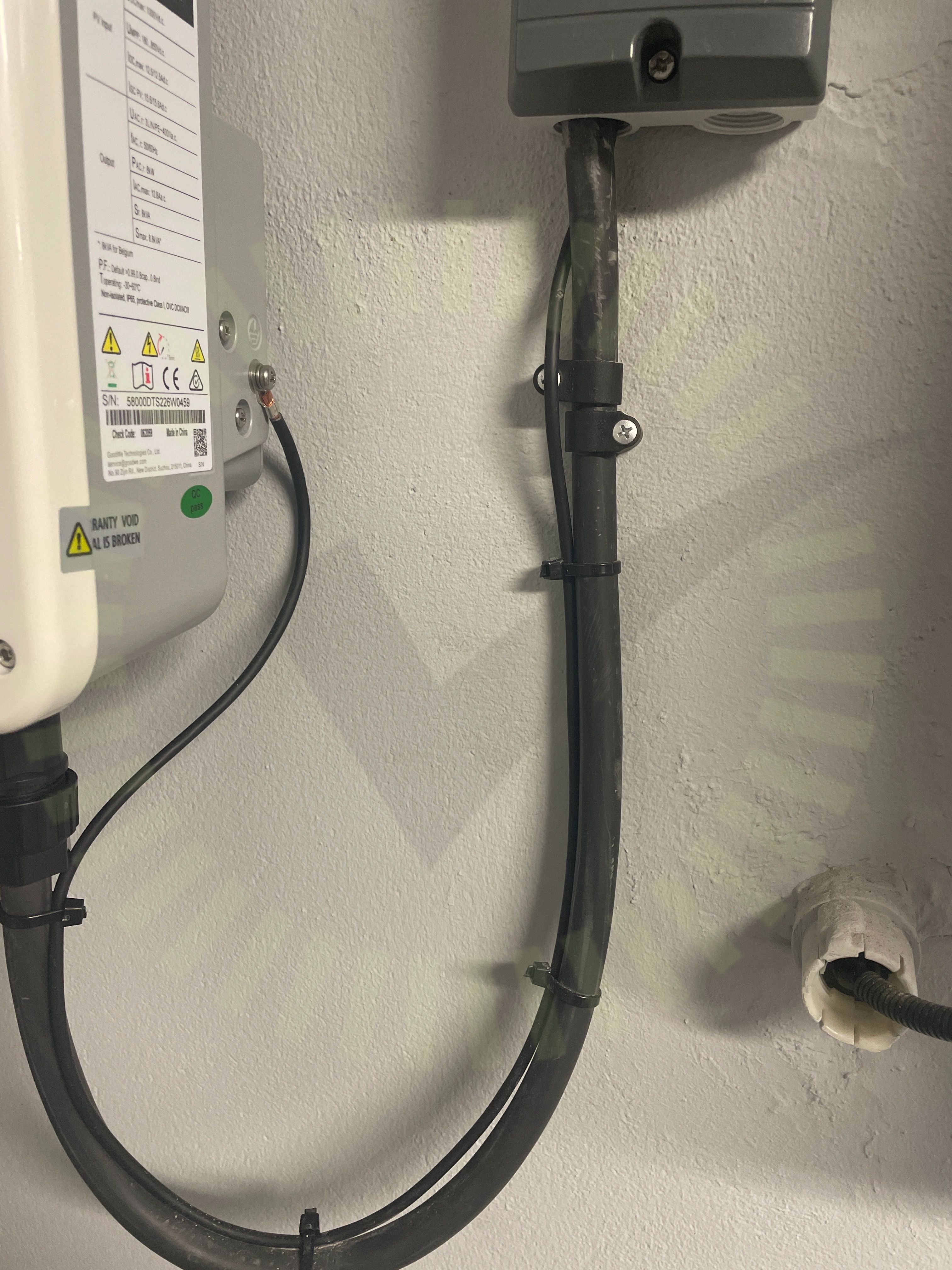

Skyddsjord skall vara gul/grön.
