Besiktningsrapport

9.1

Installation genom

Svea Solar

Datum

2 maj 2025

Ort

Trångsund, Stockholms län

Skenornas infästning skruvade

Skenornas överhäng

Kabeluppfästning

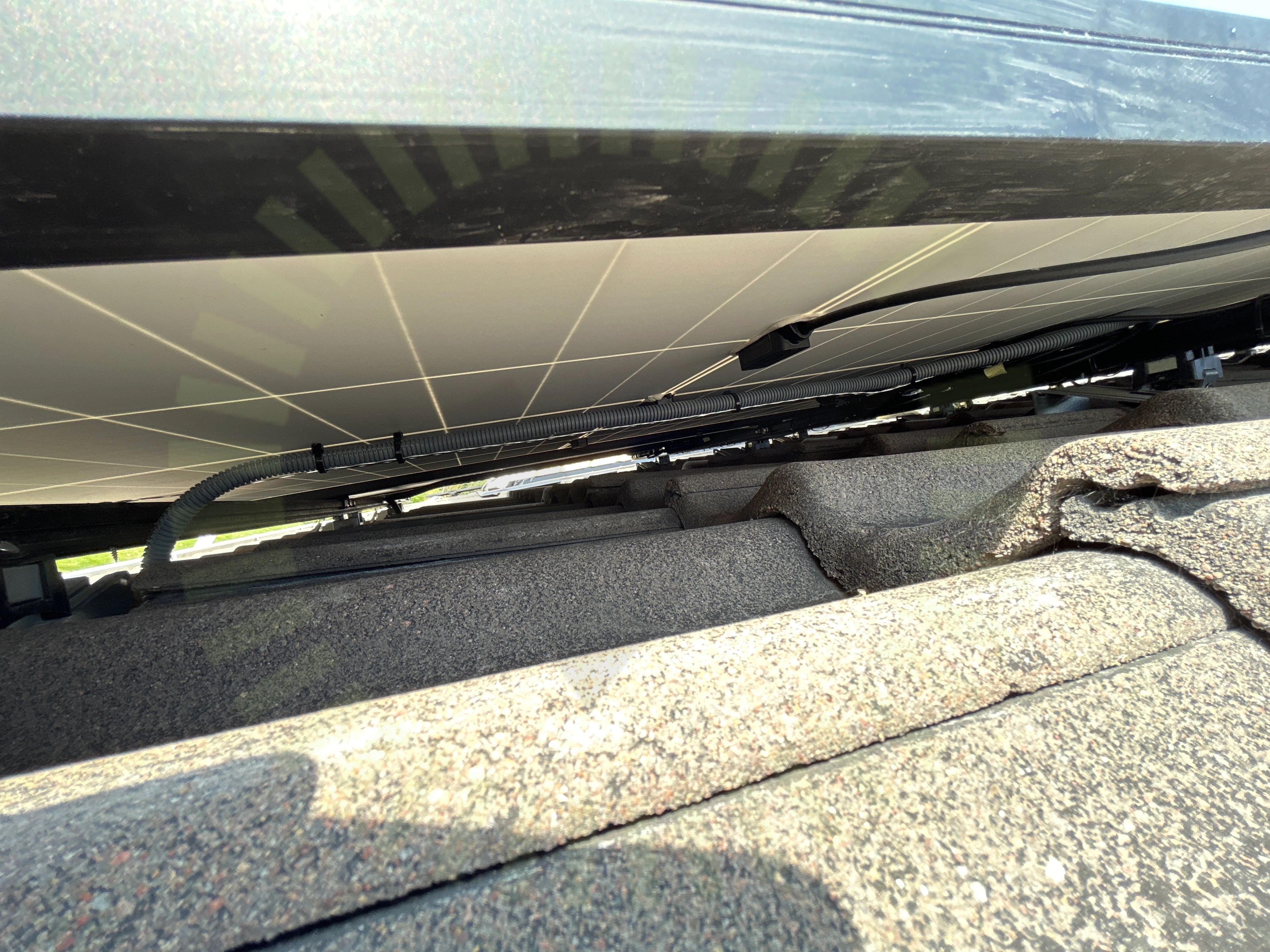

+ 5

90% godkända10% ej godkända

Om installationen

PanelerTrina: TSM-DE09.08

OptimerareSolarEdge: S-Serie

MontagesystemCC90- UNUM Betongpannor

VäxelriktareSolarEdge: SE3K-10K

TillbehörUndercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Enhet saknas i mätprotokoll. Det är ej tydligt vad som har uppmätts.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

6/24

2.1 Skador

Inte godkänd

Sprucken takpanna noterad i anslutning till installationen.

2.2 Takgenomföring

Inte godkänd

Lättundertak är skadat. Underlag för håltagning i tätskiktet saknas.

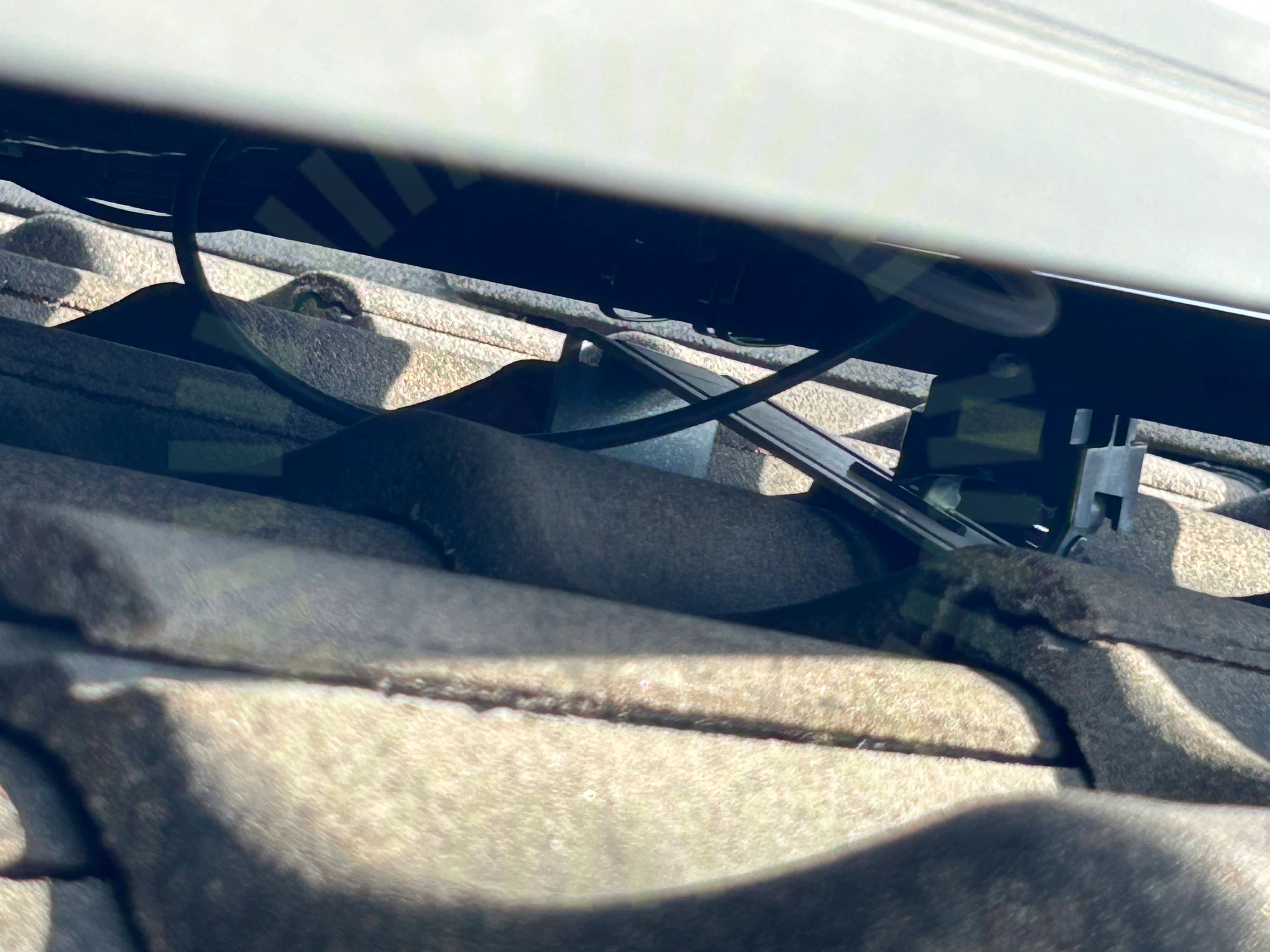

2.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

2.4 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas.

2310003-0 MI - Montageinstruktion CC90-UNUM på takpannor av betong / 240116, Sida 4, 10

2.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

2310003-0 MI - Montageinstruktion CC90-UNUM på takpannor av betong / 240116, Sida 2

2.6 Väderbeständigt material

Inte godkänd

Använd flexslang är inte väderbeständig.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

18/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans infästning i skenaKlämmans placering i skenaLäktinfästningMittklämmorSkada på klämmorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperUnderliggande takpannaÄndklämmor

Tak 1, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

Tak 1, Trina: TSM-DE09.08

Anmärkningar

1/14

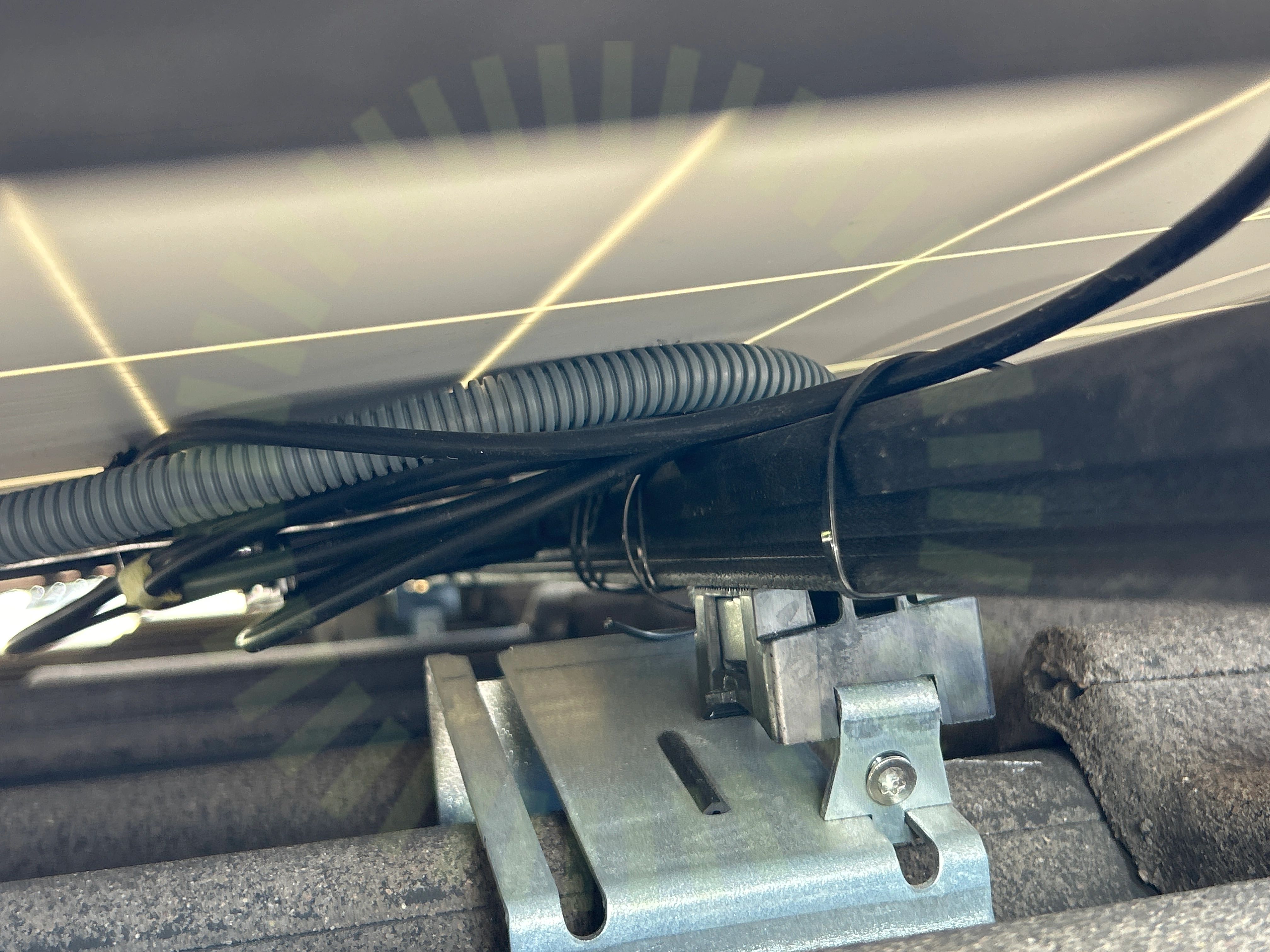

4.1 Föremål mot bakstycke

Inte godkänd

Flexslang skaver mot panelens undersida.

Godkända kontrollpunkter

13/14

DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/30

7.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad enligt tillverkarens anvisningar. Gäller båda sidor av växelriktaren.

Solaredge: Installation Guide Three Phase System with SetApp Configuration For Europe Version 1.7, Sida 26

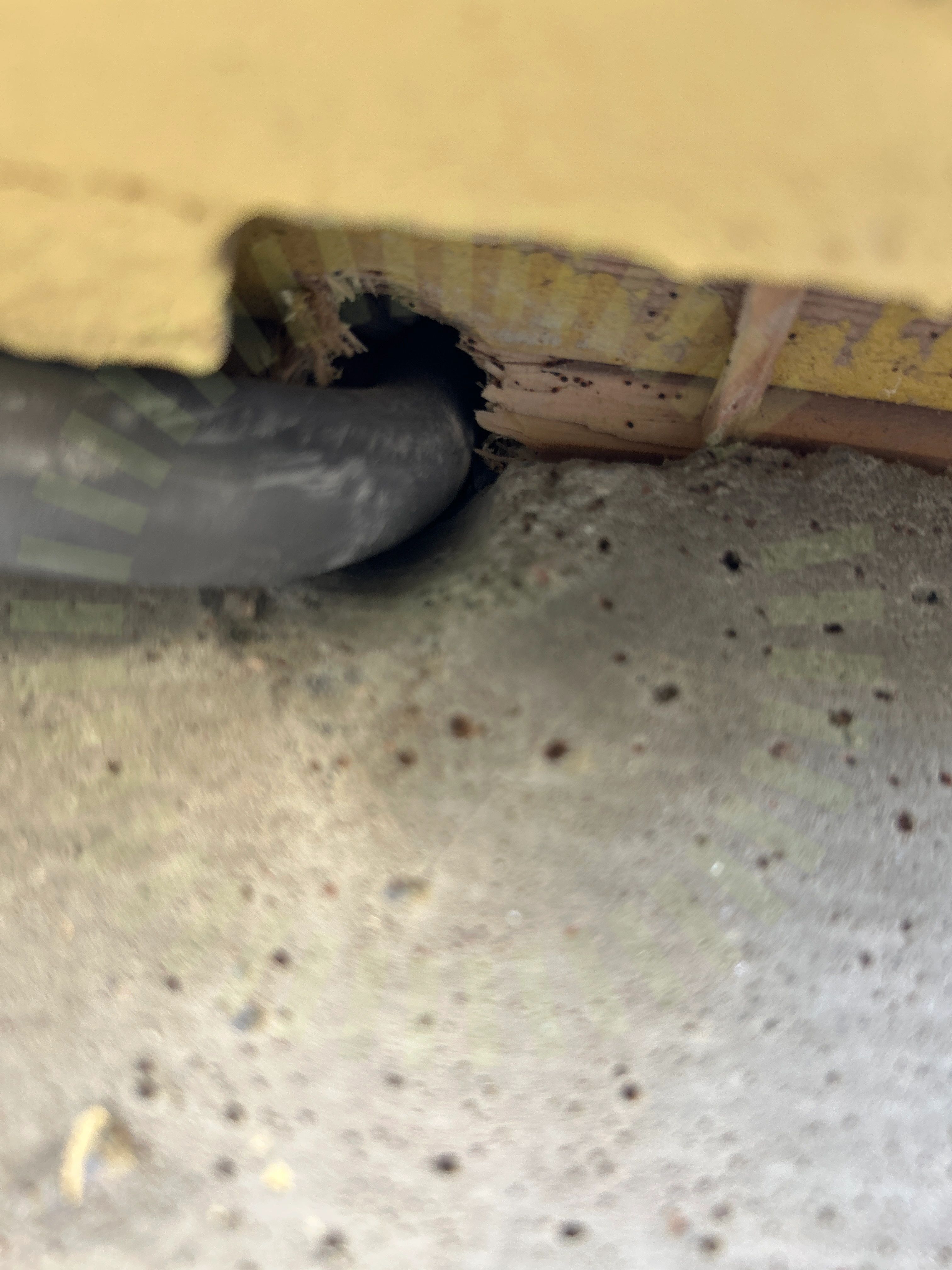

7.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter
