Besiktningsrapport
8.5
Installation av
1KOMMA5°
Datum
23 oktober 2023
Ort
Göteborg, Västra Götalands län
Takstolsinfästning
/inspection-protocols/37dc26bc-79b9-4565-a256-99aca013df55/37dc26bc-79b9-4565-a256-99aca013df55)
Infästning utanför takstol
/inspection-protocols/567724d7-b488-4527-995a-5560cdff876e/567724d7-b488-4527-995a-5560cdff876e)
Säkringsdimension
/inspection-protocols/91e9e8a7-0aee-4f85-bed9-c07901b8ec16/91e9e8a7-0aee-4f85-bed9-c07901b8ec16)
+ 5
/inspection-protocols/295e682b-2c0f-4c00-a2d6-820819edb2e8/295e682b-2c0f-4c00-a2d6-820819edb2e8)
89% godkända
11% ej godkända
Om installationen
Paneler
Jinko: Tiger Neo N-type 54HL4-B
Optimerare
SolarEdge: S-Serie
Montagesystem
K2: SingleRail: Single Hook 3S
Växelriktare
SolarEdge: SE3K-10K
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Strängschema
Inte godkänd
Strängschema saknas för projektet.
Godkända kontrollpunkter
2/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
8/8
Tak 1, Jinko: Tiger Neo N-type 54HL4-B
Anmärkningar
3/17
/inspection-protocols/e48b7d49-e0b7-4ab2-8800-5bd4e94017c3/e48b7d49-e0b7-4ab2-8800-5bd4e94017c3)

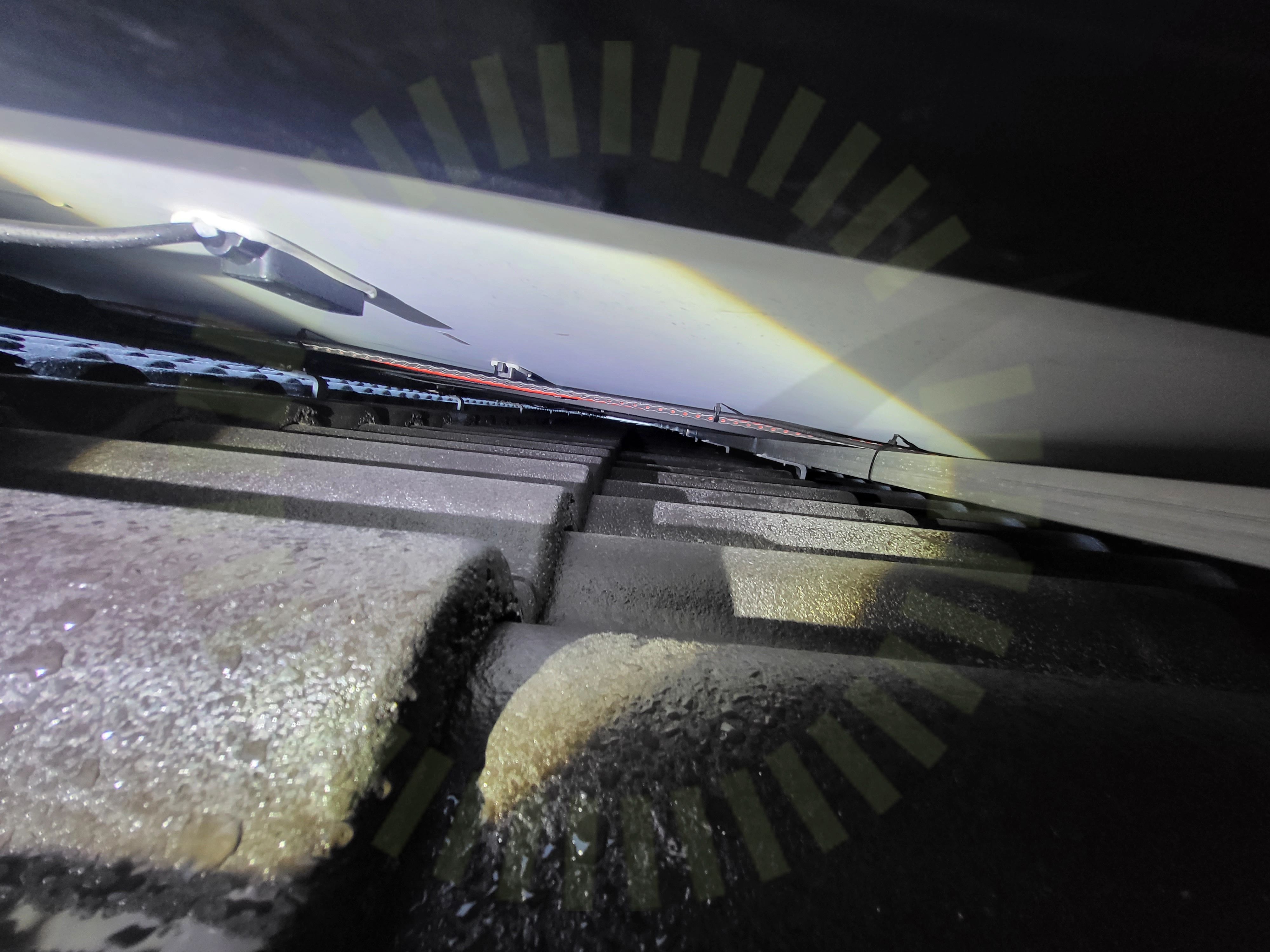

3.1 Föremål mot bakstycke
Inte godkänd
Avklippta buntband skaver mot panelens undersida.
/inspection-protocols/eab00e05-ad71-475a-98dc-ef6f9394ac19/eab00e05-ad71-475a-98dc-ef6f9394ac19)
3.2 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon.
/inspection-protocols/295e682b-2c0f-4c00-a2d6-820819edb2e8/295e682b-2c0f-4c00-a2d6-820819edb2e8)

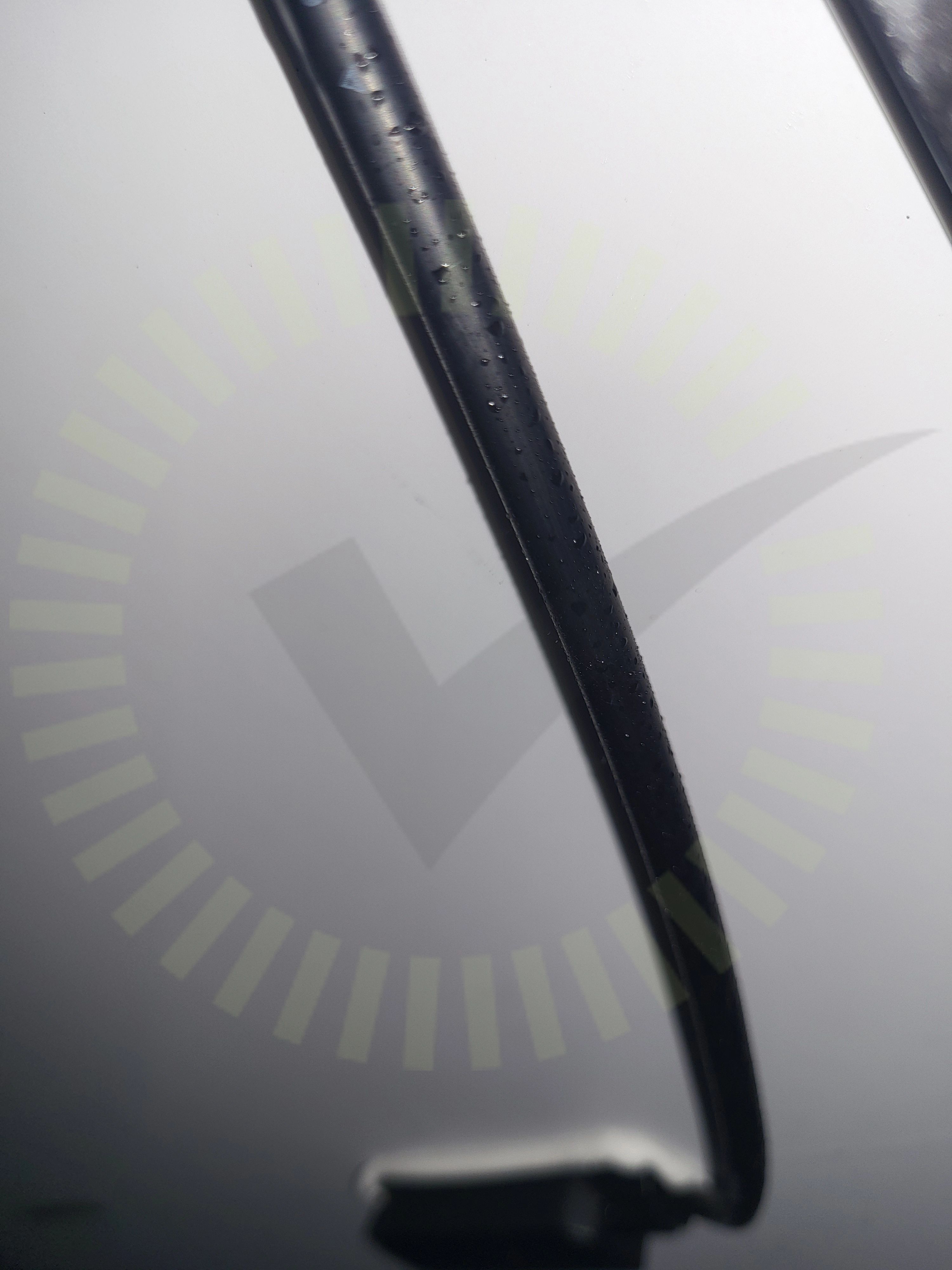

3.3 Panelkablaget generell böjradie
Inte godkänd
Kabelns böjradie är för skarp ut från kopplingslådan.
Godkända kontrollpunkter
14/17
Tak 1, K2: SingleRail: Single Hook 3S
Anmärkningar
4/23
/inspection-protocols/567724d7-b488-4527-995a-5560cdff876e/567724d7-b488-4527-995a-5560cdff876e)

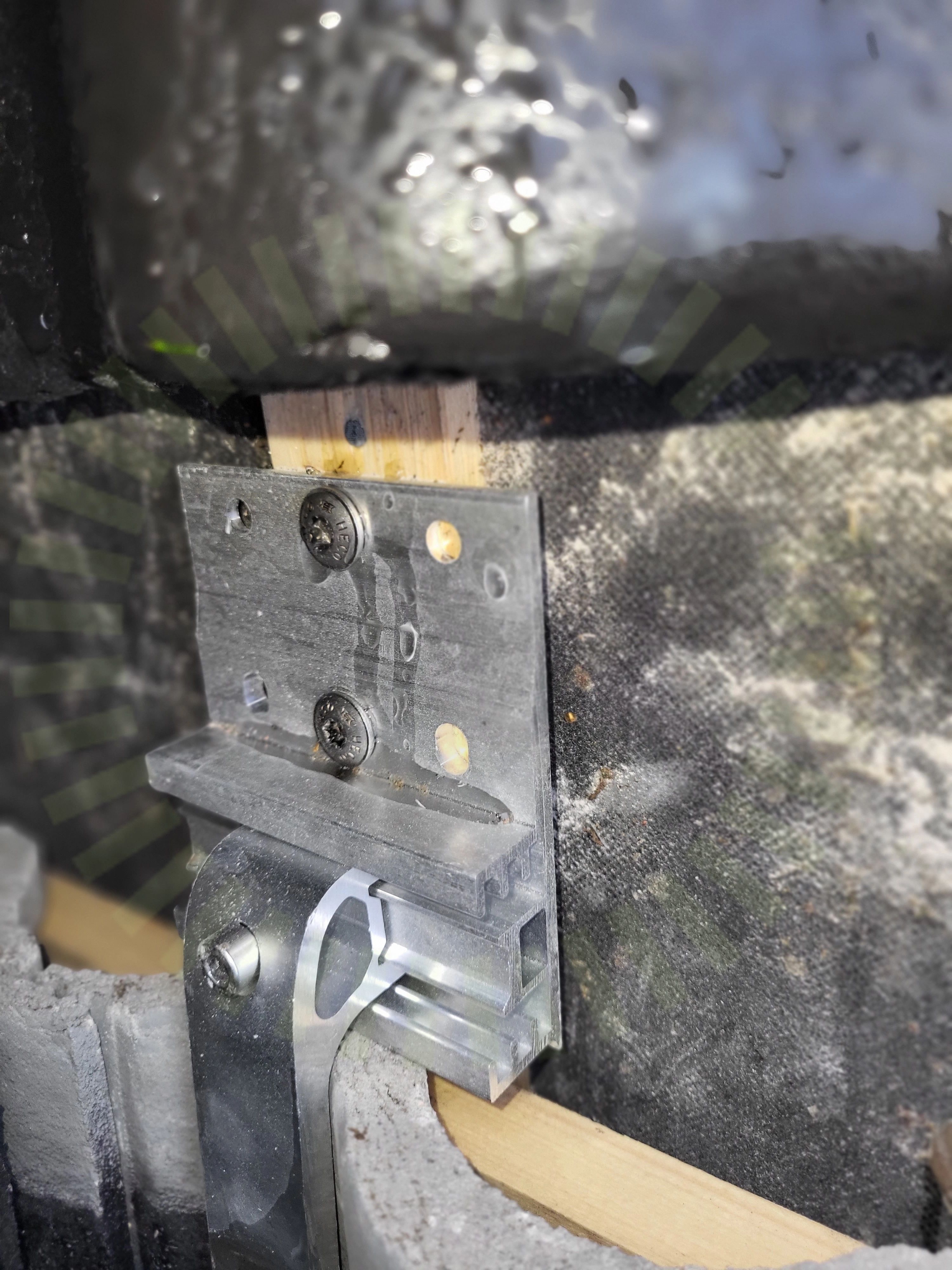

4.1 Infästning utanför takstol
Inte godkänd
Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.
/inspection-protocols/7fda1b11-6754-4f96-9a1c-f0774fa0f720/7fda1b11-6754-4f96-9a1c-f0774fa0f720)

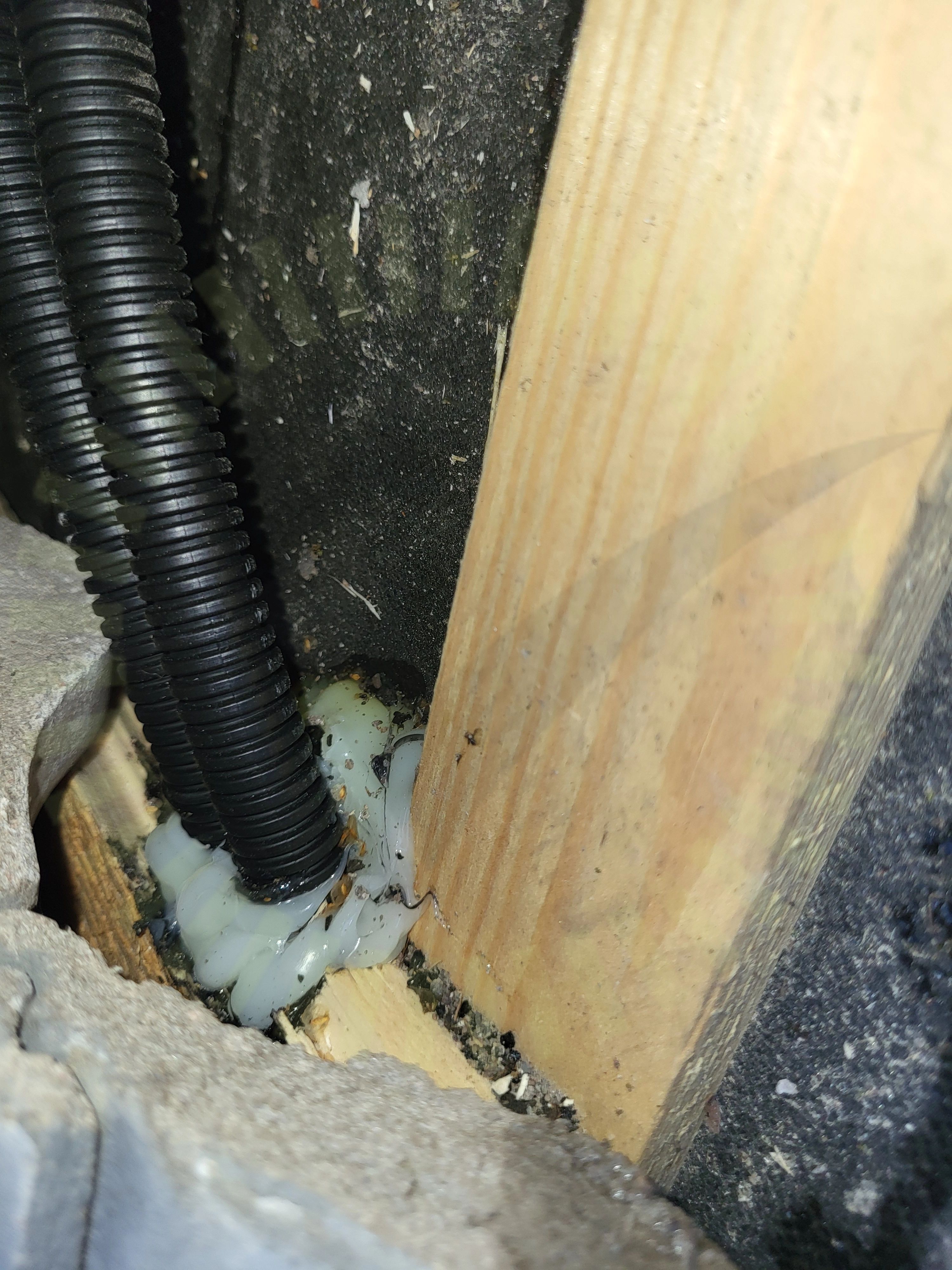

4.2 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
/inspection-protocols/b1107dfc-009b-4c12-bad0-5cc4a85f5a2b/b1107dfc-009b-4c12-bad0-5cc4a85f5a2b)

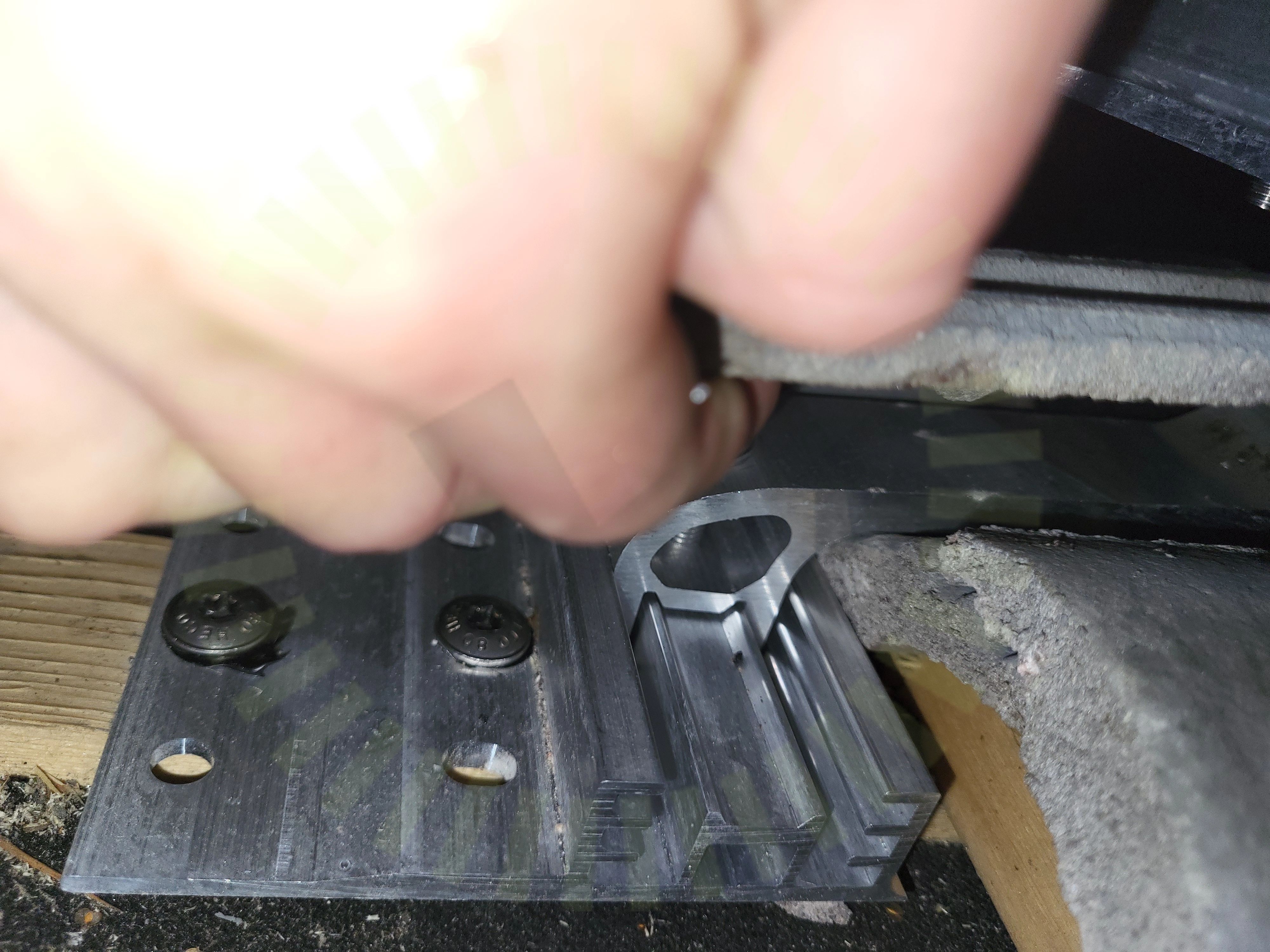

4.3 Underliggande takpanna
Inte godkänd
Det är för kort avstånd mellan takkrok och underliggande takpanna.
/inspection-protocols/37dc26bc-79b9-4565-a256-99aca013df55/37dc26bc-79b9-4565-a256-99aca013df55)

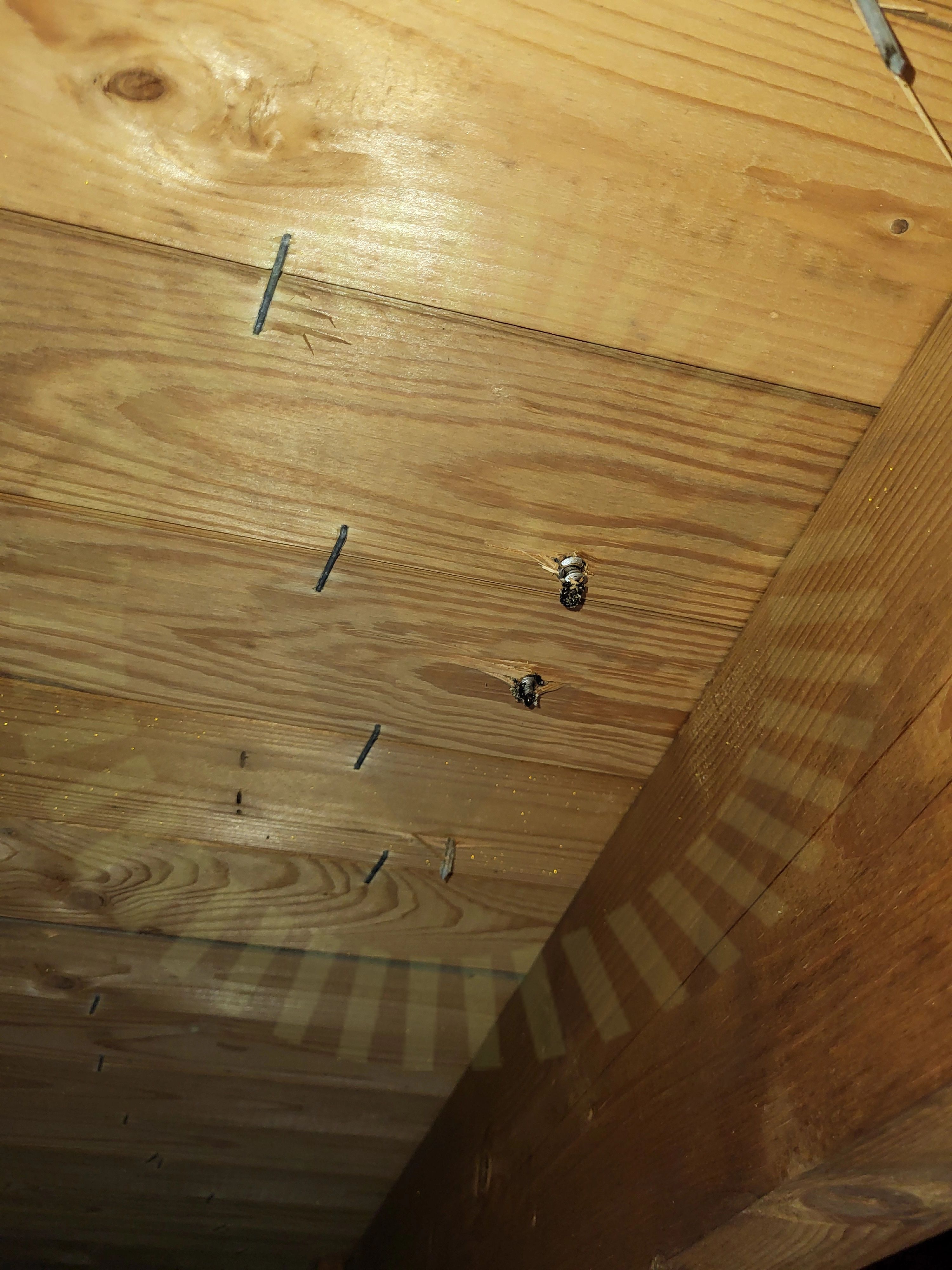

4.4 Takstolsinfästning
Inte godkänd
Skruvar har delvist missat takstolarna. Även kontrollerat utifrån att fler skruvar inte har använts.
Godkända kontrollpunkter
19/23
Tak 1, SolarEdge: S-Serie
Godkända kontrollpunkter
5/5
Undercentral
Godkända kontrollpunkter
7/7
Varselmärkning
Godkända kontrollpunkter
5/5
Växelriktare
Anmärkningar
3/32
/inspection-protocols/c5173a87-cb2d-4f96-98a1-fb836e9fd85a/c5173a87-cb2d-4f96-98a1-fb836e9fd85a)

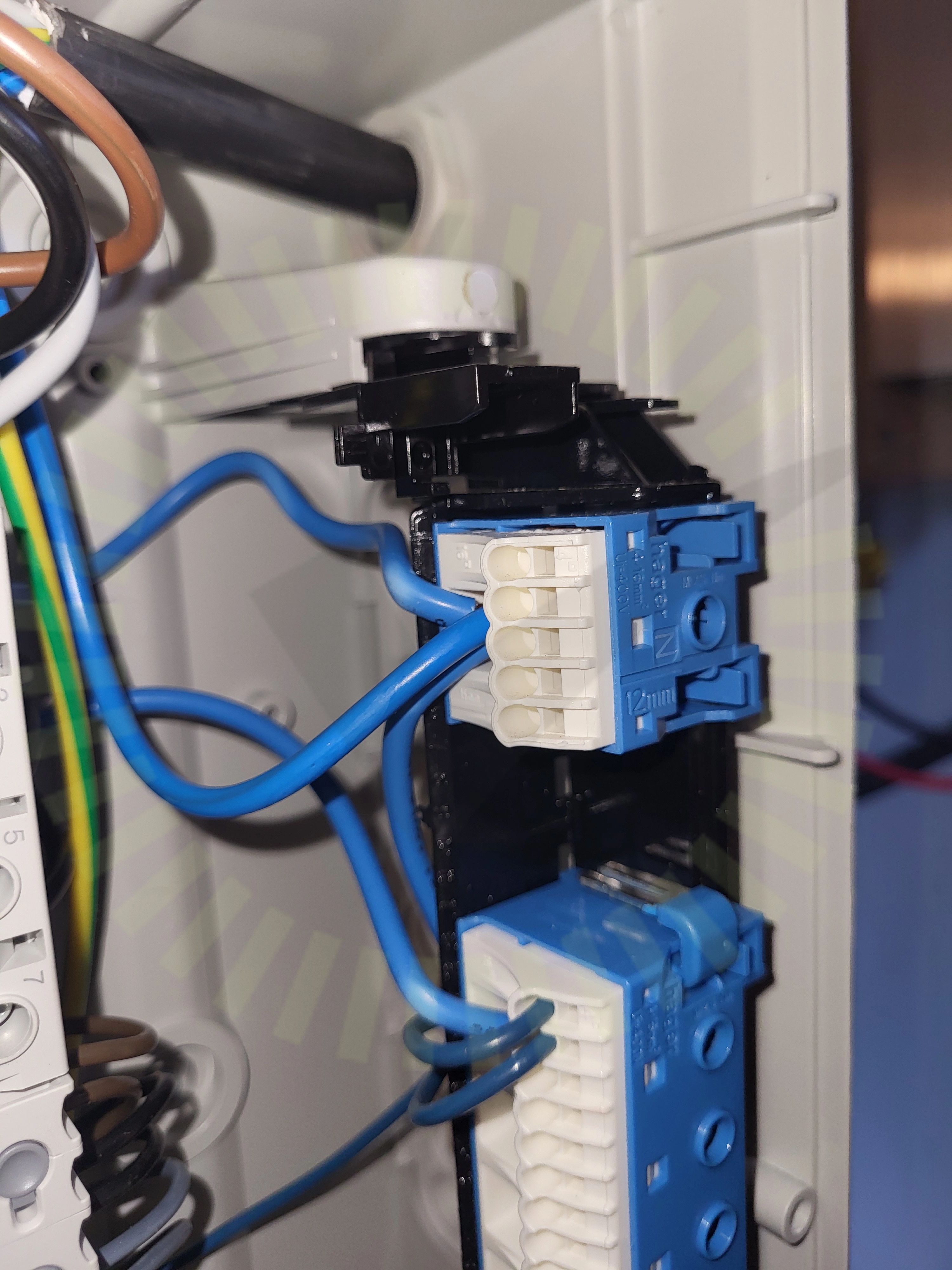

8.1 Anslutning av ledare
Inte godkänd
För många ledare i samma plint, 3x6mm2 i plint för max 16mm2.
8.2 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
/inspection-protocols/91e9e8a7-0aee-4f85-bed9-c07901b8ec16/91e9e8a7-0aee-4f85-bed9-c07901b8ec16)
8.3 Säkringsdimension
Inte godkänd
Växelriktaren är ansluten till samma säkring som laddboxen. Säkringen som är märkt med "Solceller" är inte inkopplad.
Godkända kontrollpunkter
29/32
