Besiktningsrapport
9.5
Installation genom
Sun4Energy
Datum
5 april 2023
Ort
Linköping, Östergötlands län
Kopplingslåda
Jordning av chassi
Avstånd närliggande objekt
92% godkända
8% ej godkända
Om installationen
Paneler
Eurener: MEPV 144 HALF-CUT (425-450)
Montagesystem
Weland Stål: Papptak
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/2
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet.
ELSÄK-FS 2022:1 (3 kap. § 6)
Tak 1, Eurener: MEPV 144 HALF-CUT (425-450)
Anmärkningar
1/15
2.1 Kopplingslåda
Inte godkänd
Kablage är hårt draget från kopplingslåda på panelen.
Godkända kontrollpunkter
14/15
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontakter
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Weland Stål: Papptak
Anmärkningar
1/23
3.1 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är bristfälligt uppfäst.
Godkända kontrollpunkter
22/23
Använd tätskiktsduk
C-profil
CC infästningar
DC kabel förläggning
Främmande material
Kabeluppfästning
Klämmor rätt förläggning
Mittklämma skruv
Mittklämmor
Placering
Placering stödplatta
Shims
Skador
Skenornas infästning
Skenornas överhäng
Skenskarv
Snö- och Vindlastberäkning
Svetsning av papp
Takgenomföring
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/30

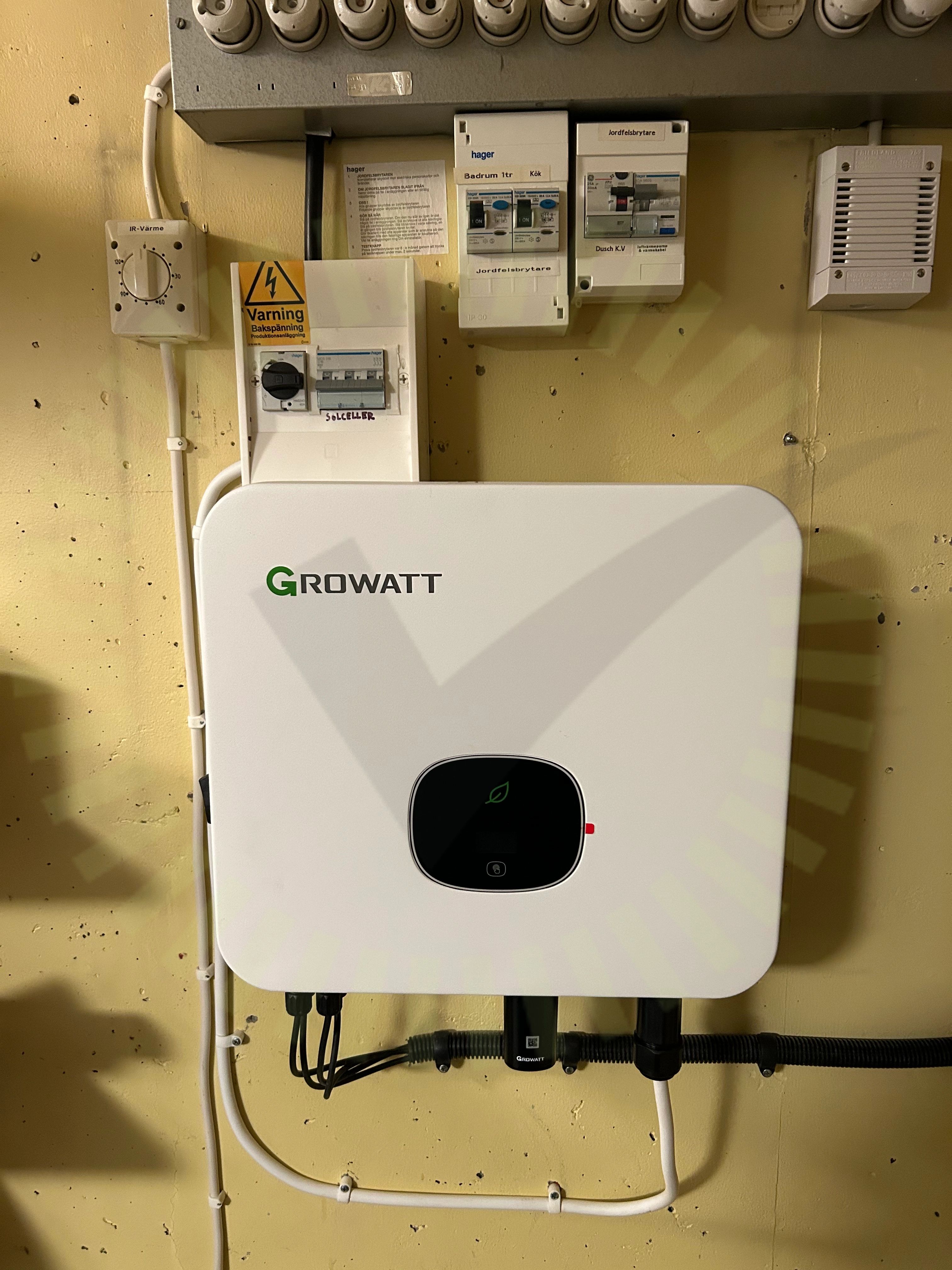

5.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
GroWatt User Manual XH EN 202206, Sida 12

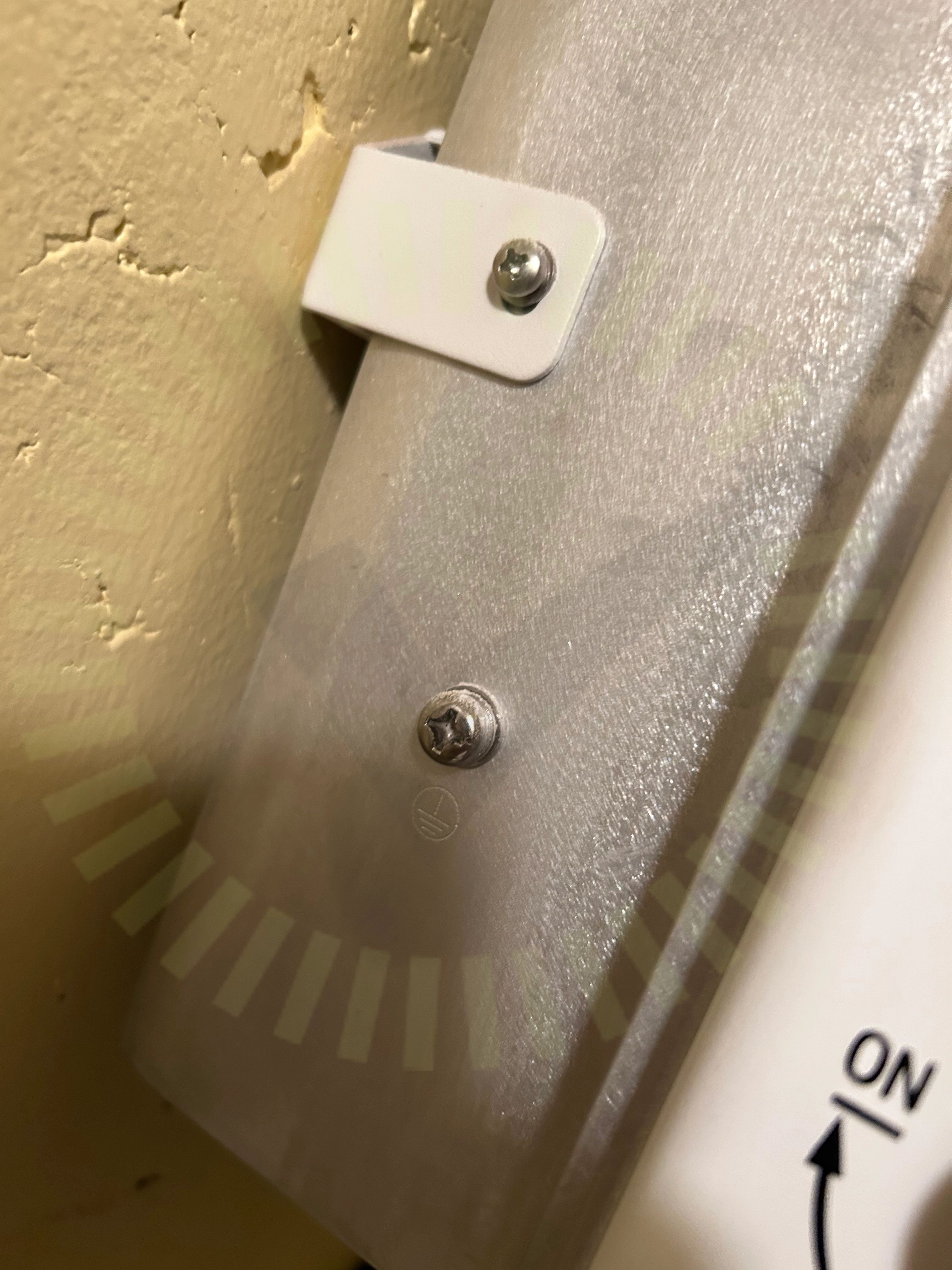

5.2 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.
GroWatt User Manual XH EN 202206, Sida 17
Godkända kontrollpunkter
28/30
AC Anslutning Växelriktare
AC Böjradie
AC Genomföringar
AC Kablage dimensionering
AC Kablage förläggning
AC kablage skada
AC kablage skarp kant
Bakomliggande material
DC Genomföringar
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skada
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Ledare Fastspända
Märkning
Säkringsdimension
Ventilation
Väderskydd
Växelriktarens IP klassning
