Besiktningsrapport

8.1

Installation genom

E.ON

Datum

15 januari 2024

Ort

Beddingestrand, Skåne län

Kontaktdon

Kopplingslåda böjradie

Stress på kontakter

+ 7

88% godkända12% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 xxx/MR

MontagesystemRenusol: VS+

VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series

TillbehörSäkerhetsbrytare AC

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

GoodWe: GW4-15K-DT/SDT G2 Series

Anmärkningar

5/41

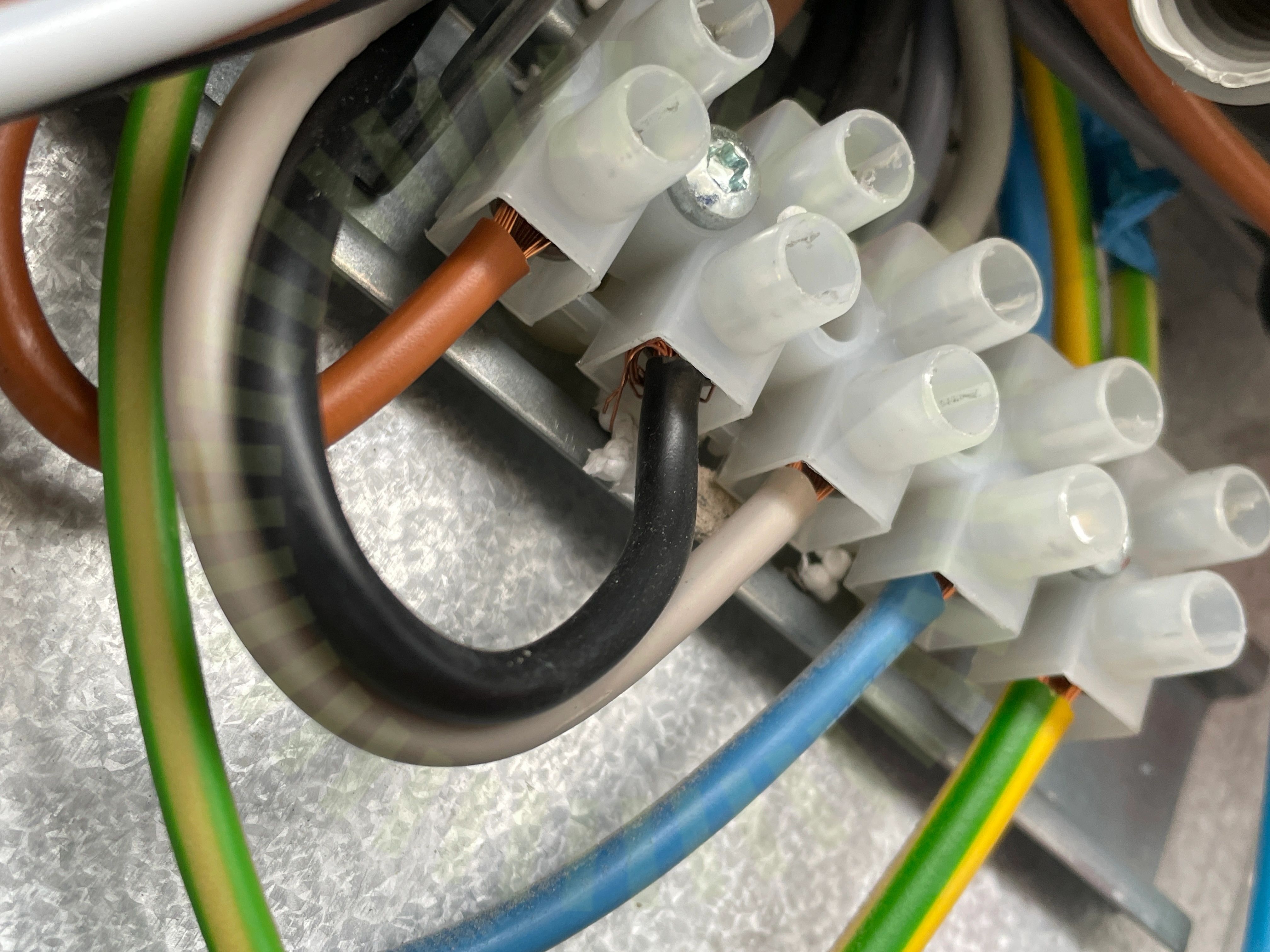

2.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

2.2 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 50-70

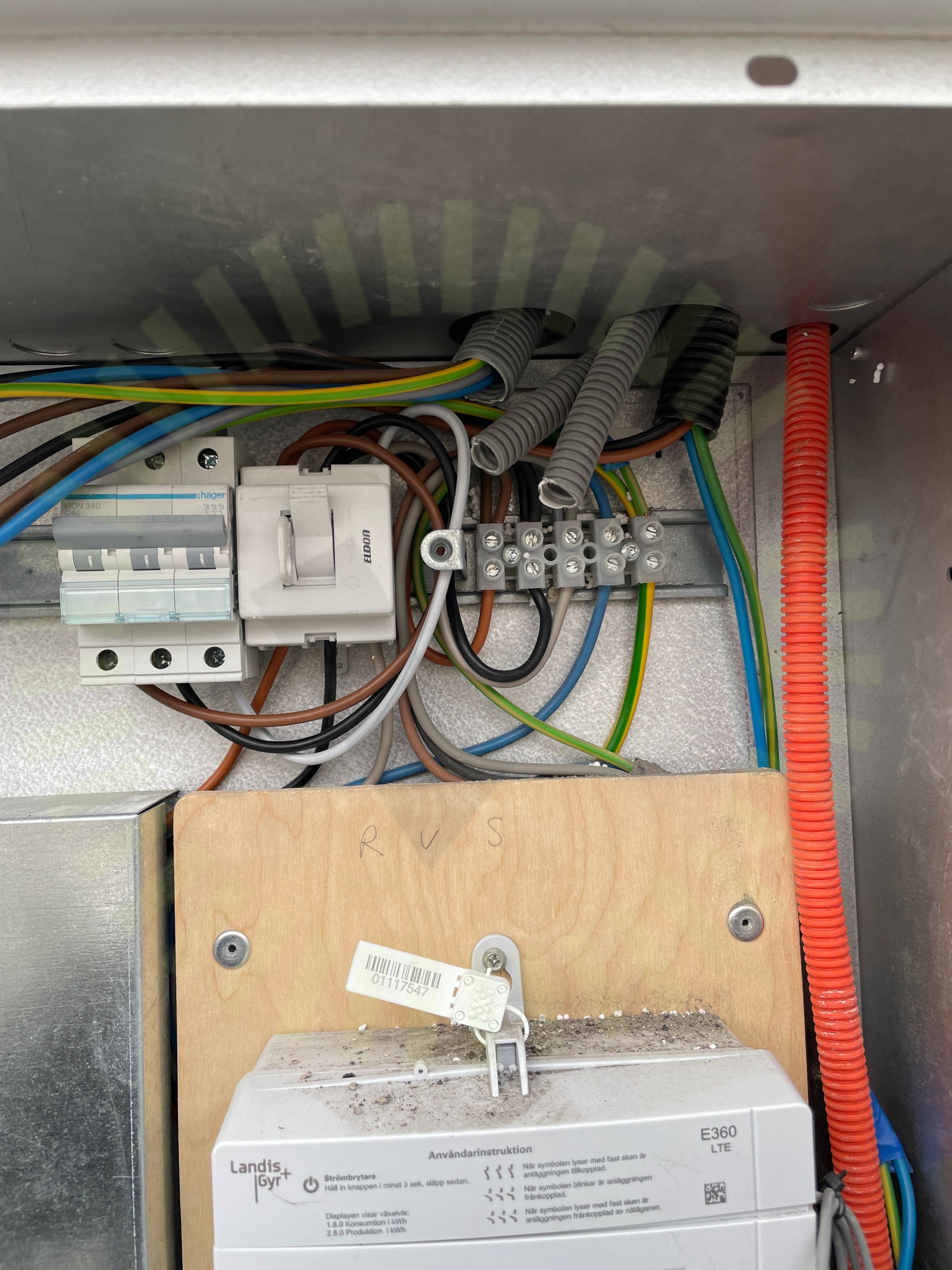

2.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

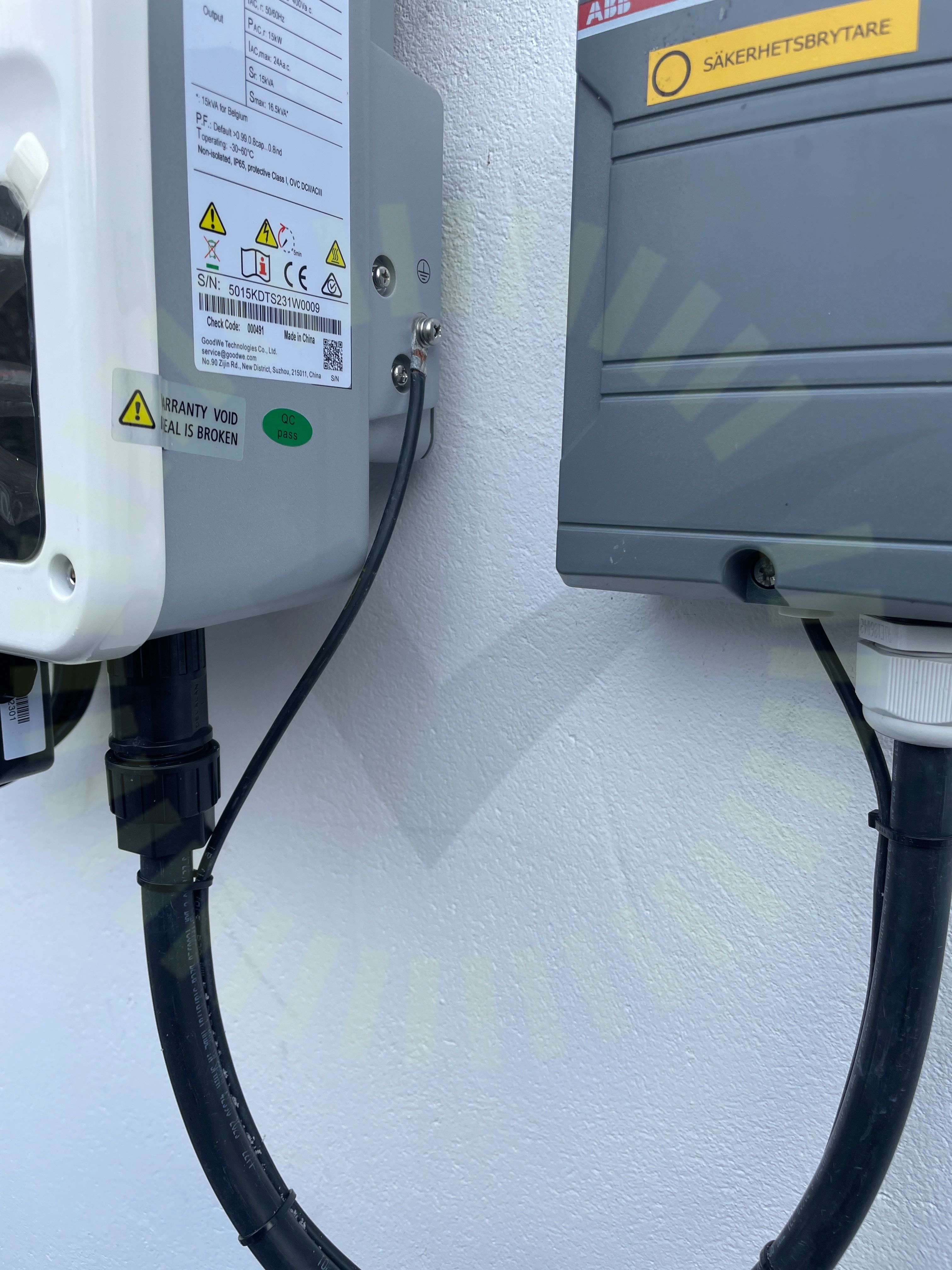

2.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordad med korrekt färgkod på kabel. Jordledare skall vara gul/grön.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21

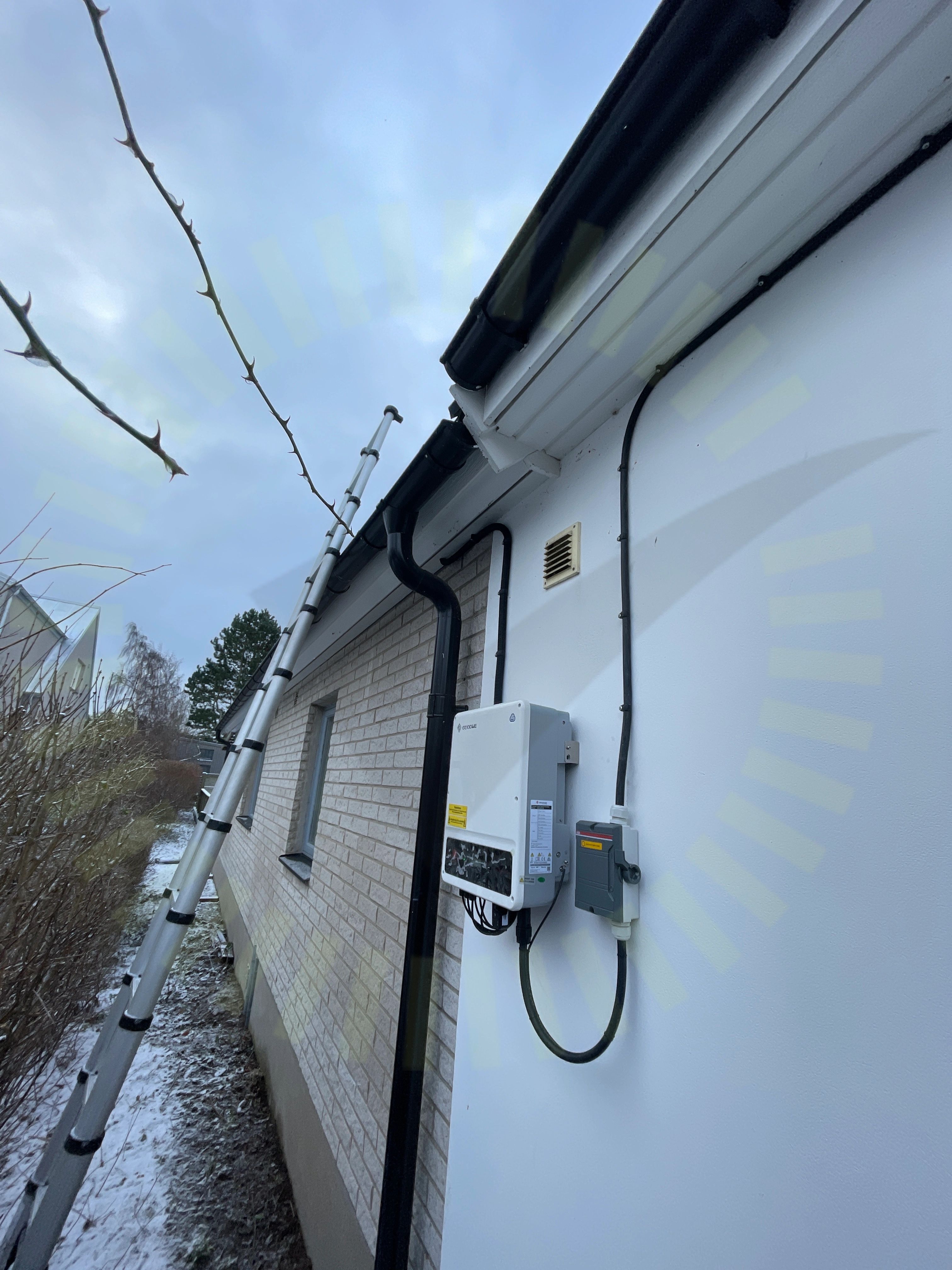

2.5 Väderskydd

Inte godkänd

Tillverkaren tillåter inte att växelriktaren placeras i direkt solljus.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 16

Godkända kontrollpunkter

36/41

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

JA Solar: JAM54S31 xxx/MR

Anmärkningar

4/17

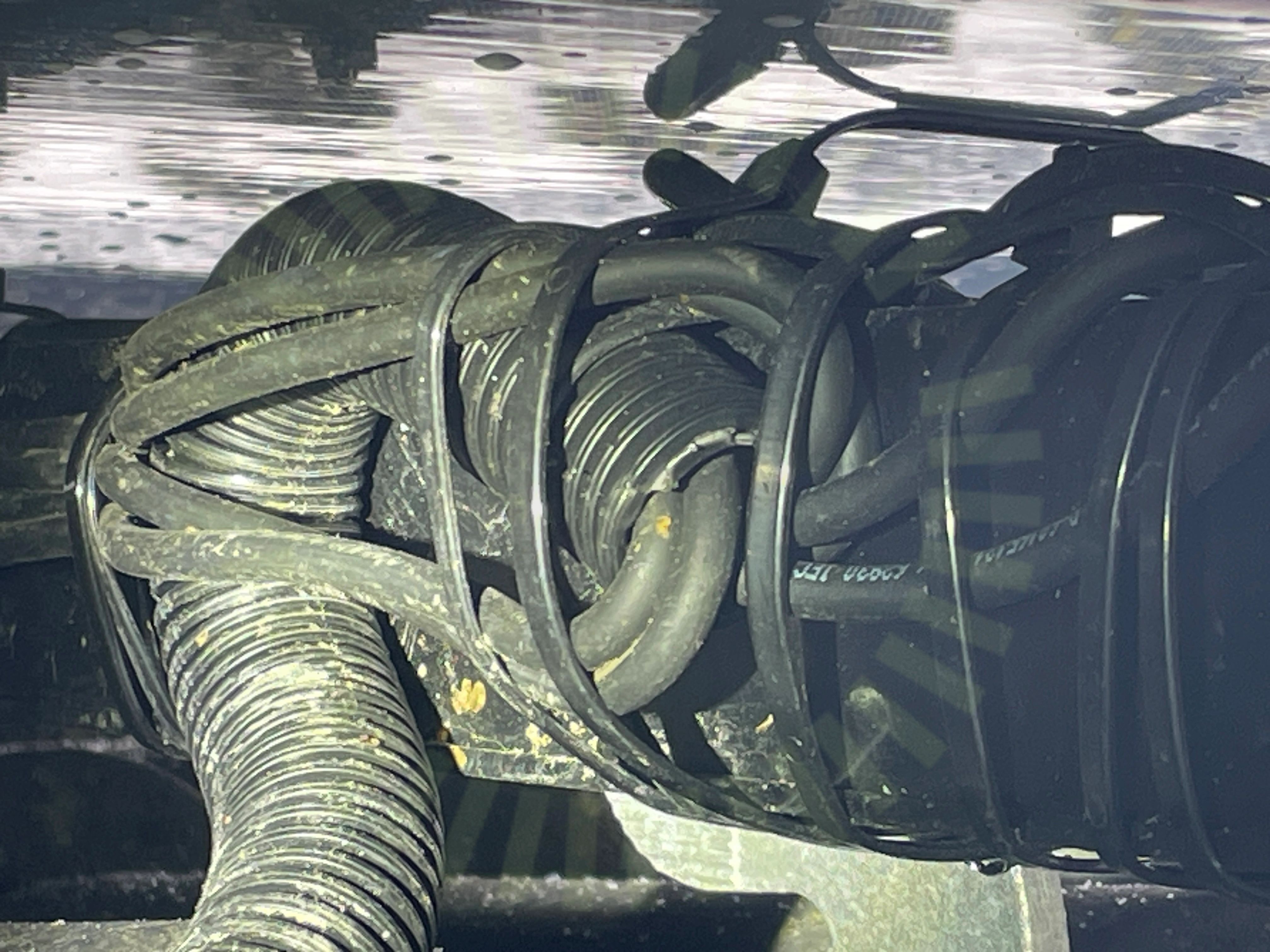

3.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har något för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje. Förekommer generellt under samtliga panelfält.

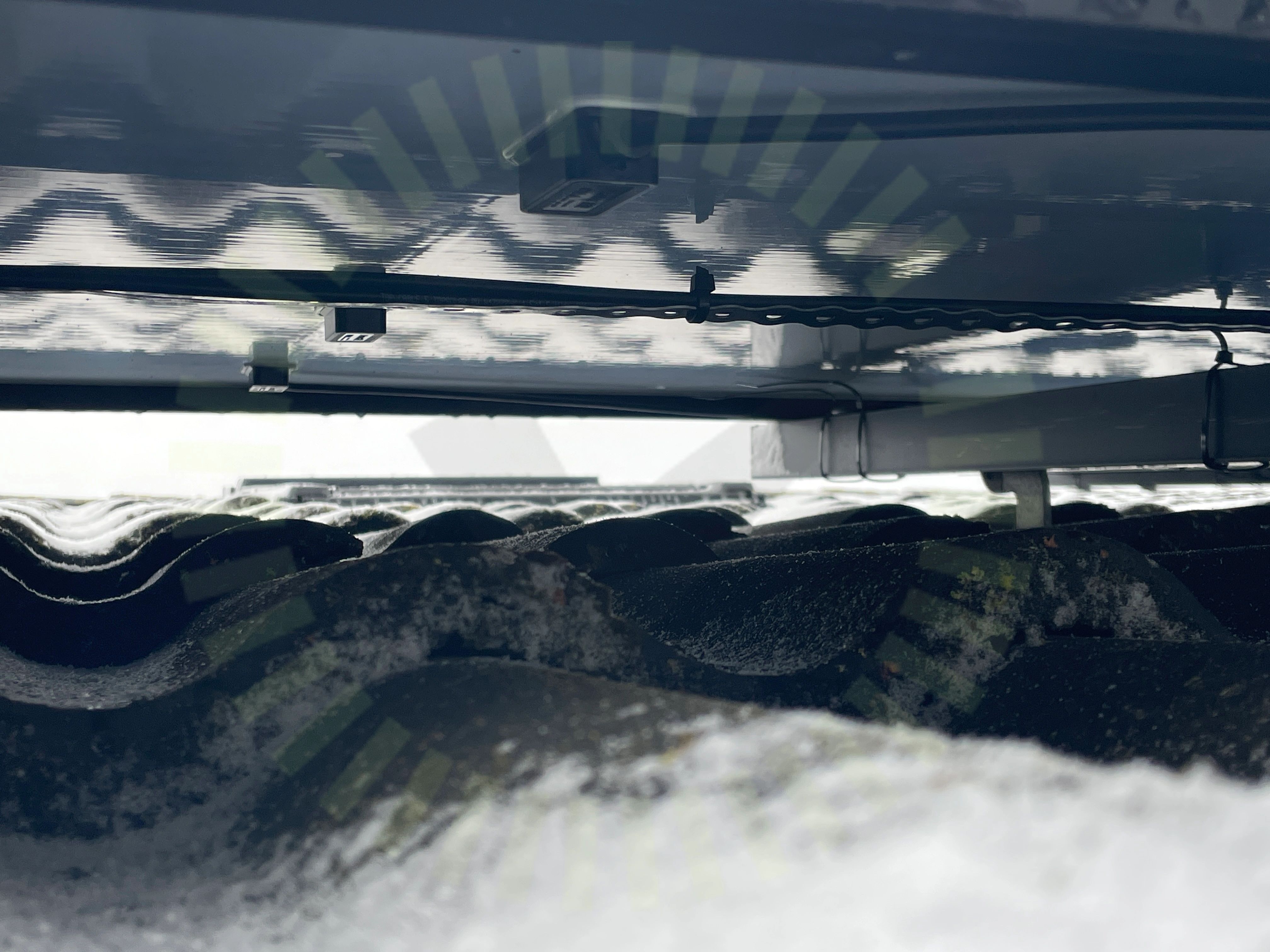

3.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp generellt under samtliga panelfält.

SS 436 40 00 (522.8.3)

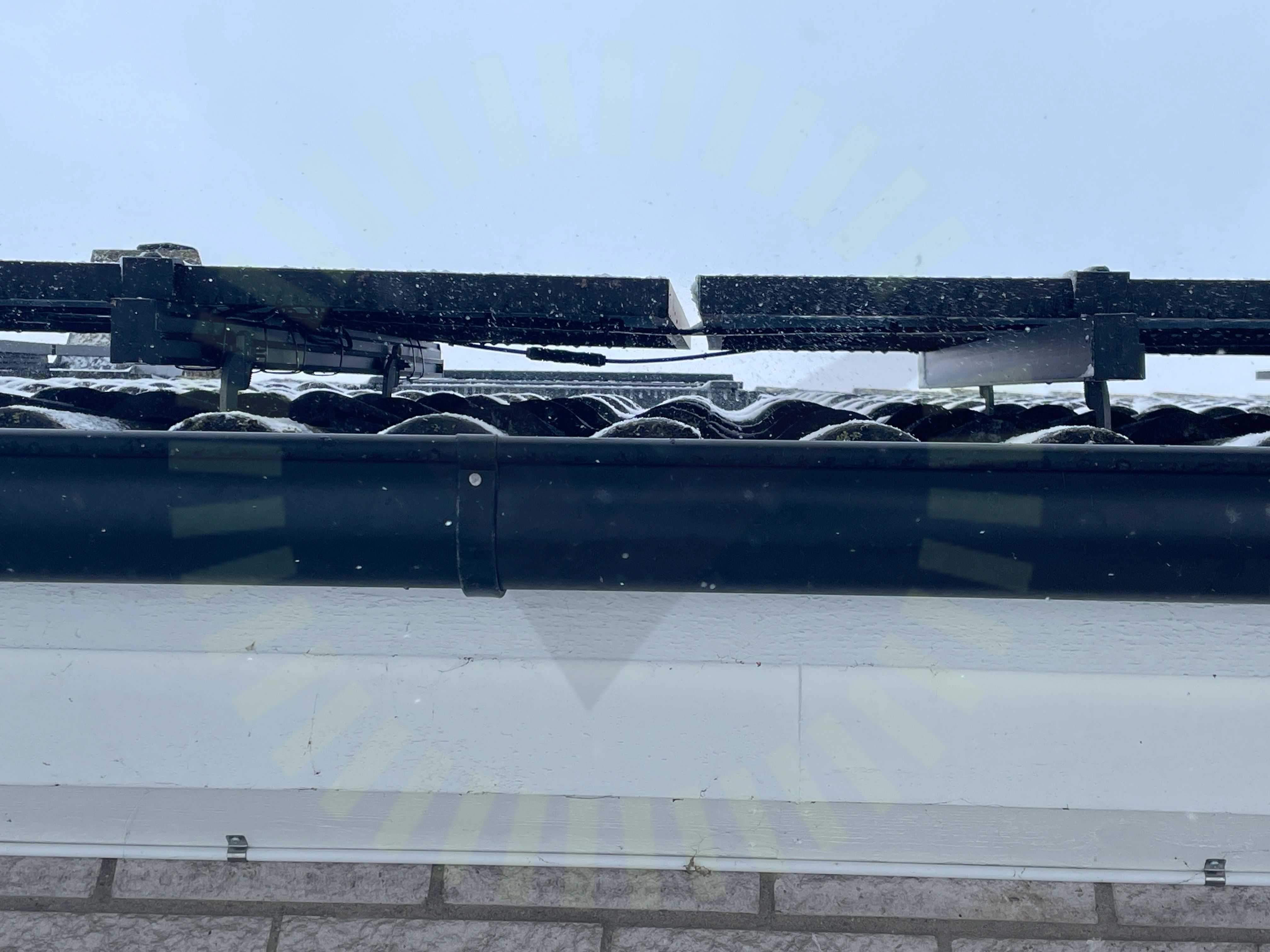

3.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

12/17

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

1/17

Skador på panel

Renusol: VS+

Anmärkningar

3/23

4.1 Råspontsinfästning utfört

Inte godkänd

Infästning är utfört direkt i råspont vilket bryter mot tillverkares garantivillkor. Tillverkaren kräver även att infästningsmaterialet har en klassning på minst c24 vilket råspont saknar.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 35

4.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer generellt.

Renusol: 20230105_EN_VS+_InstallationGuide, Sida 13

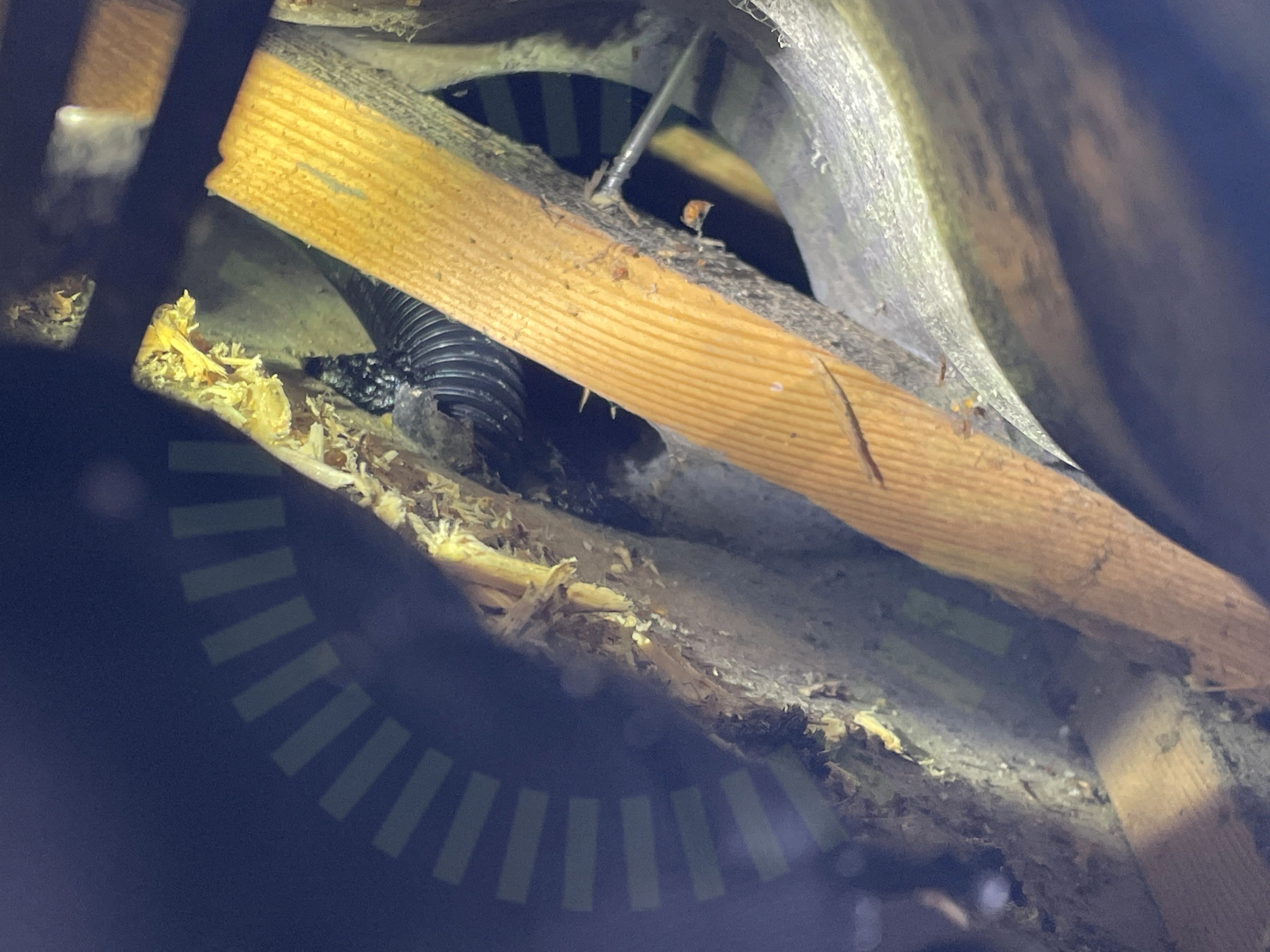

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

19/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas höjdjusteringSkenornas infästningSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/23

Takstolsinfästning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Växelriktare

Anmärkningar

1/1

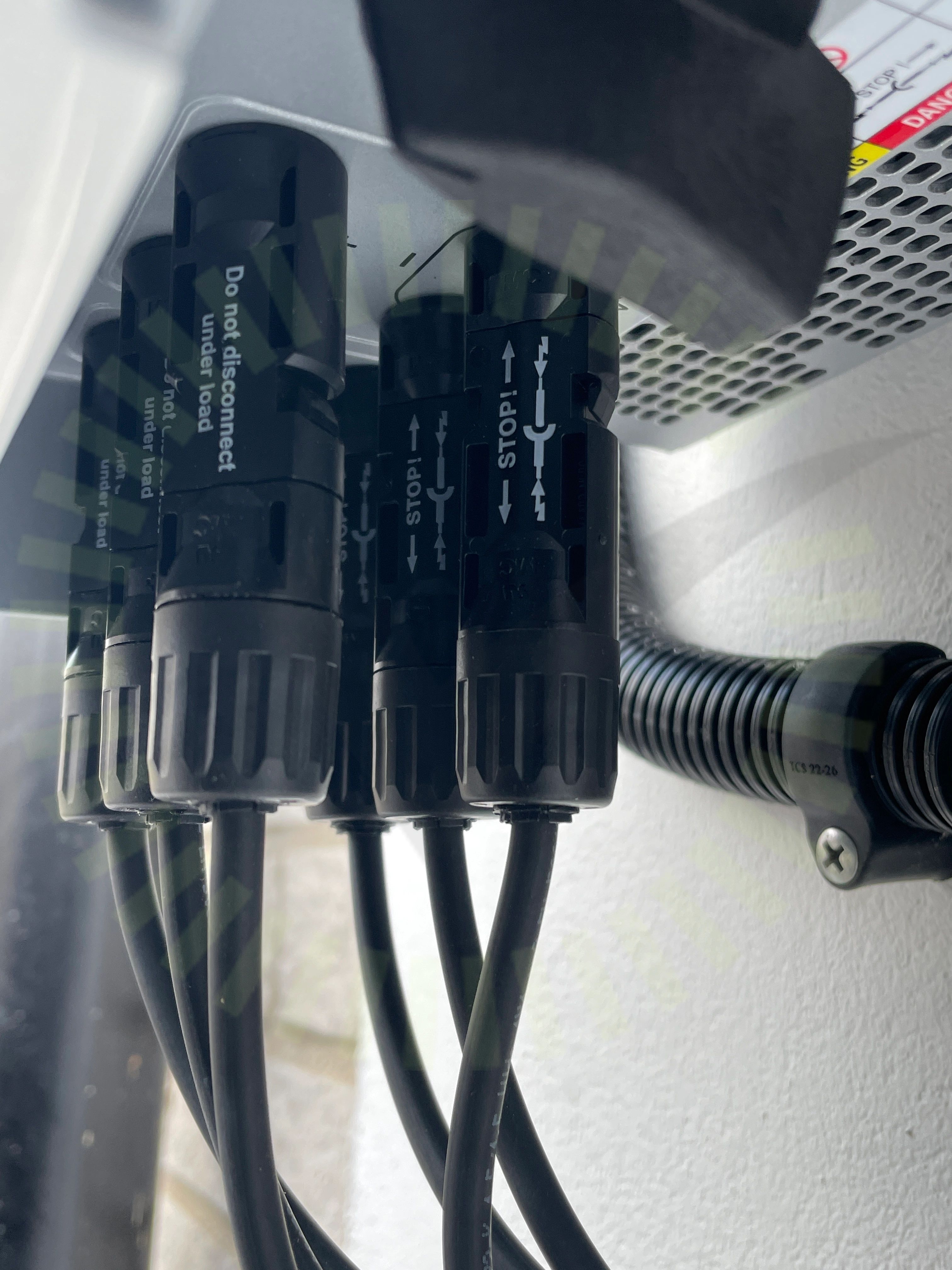

6.1 Bottnad förskruvning DC kontakt.

Inte godkänd

Förskruvning bottnade, skadade packningar.
