Besiktningsrapport

8.3

Installation genom

WattNord AB

Datum

14 mars 2024

Ort

Gullbrandstorp, Hallands län

Jordning av chassi

Infästning utanför takstol

Underliggande takpanna

+ 6

86% godkända14% ej godkända

Om installationen

PanelerTW Solar: TWMPD-54HBxxx

MontagesystemK2: SingleRail: Single Hook 3S

VäxelriktareSunGrow: SH5-10RT

BatteriBYD: HVM Battery-Box Premium (8.3-22.1)

TillbehörUndercentral

TillbehörCHINT: DTSU666

Installerad av WattNord AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

1/13

2.1 Batteri PE

Inte godkänd

Batteriet saknar jordanslutning. PE-kabel från batteri är ansluten till växelriktarens chassi som i sin tur ej är jordat externt.

Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 25-26

Godkända kontrollpunkter

12/13

Bakomliggande materialDC anslutning Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

3/3

Matning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

7/24

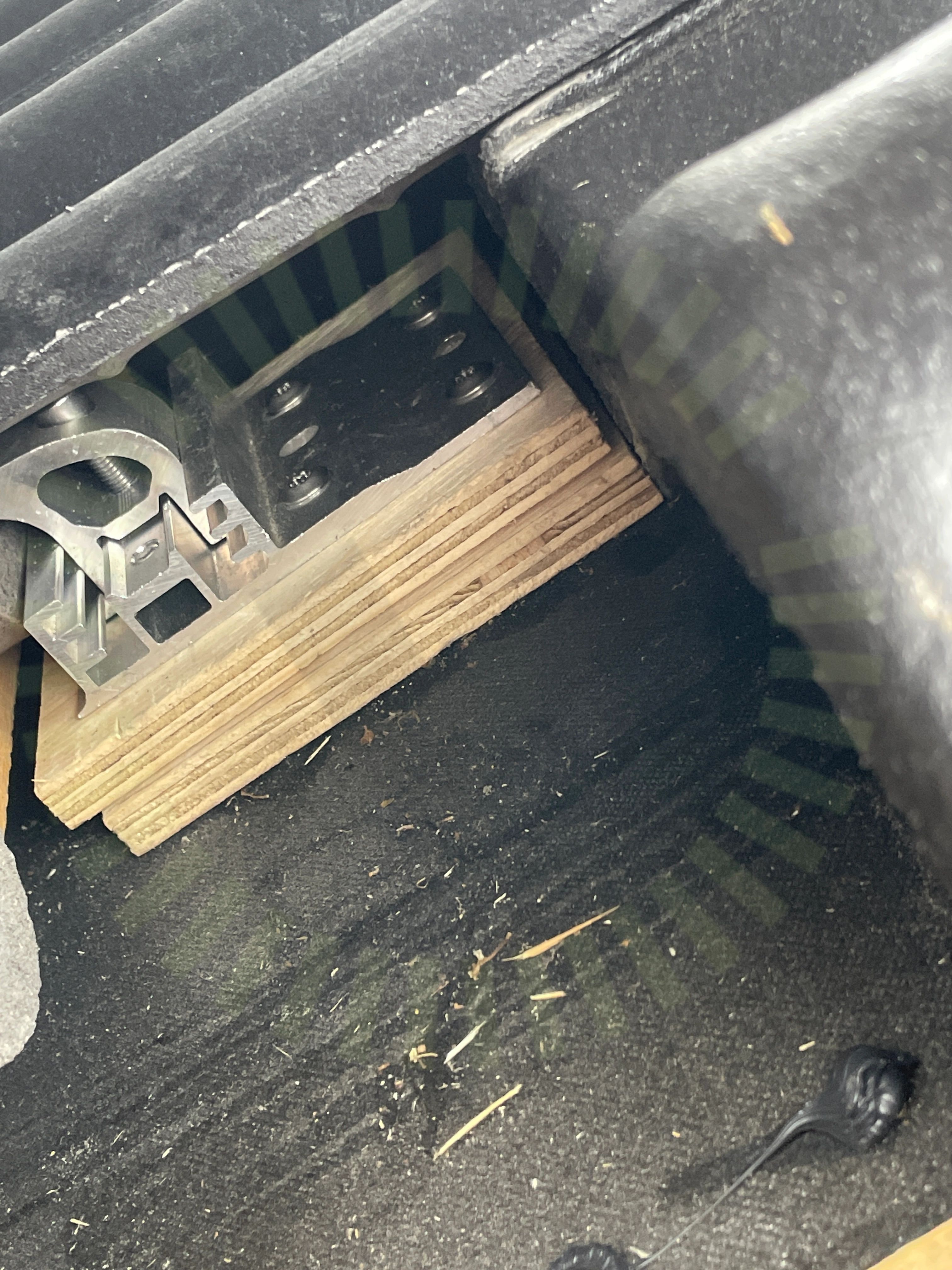

4.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22-23

4.2 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

4.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.4 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot den underliggande takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16

4.5 Infästningar

Inte godkänd

Majoriteten av infästningar sitter i råspont. Infästning ska ske i takstol med komplettering i råspont.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22

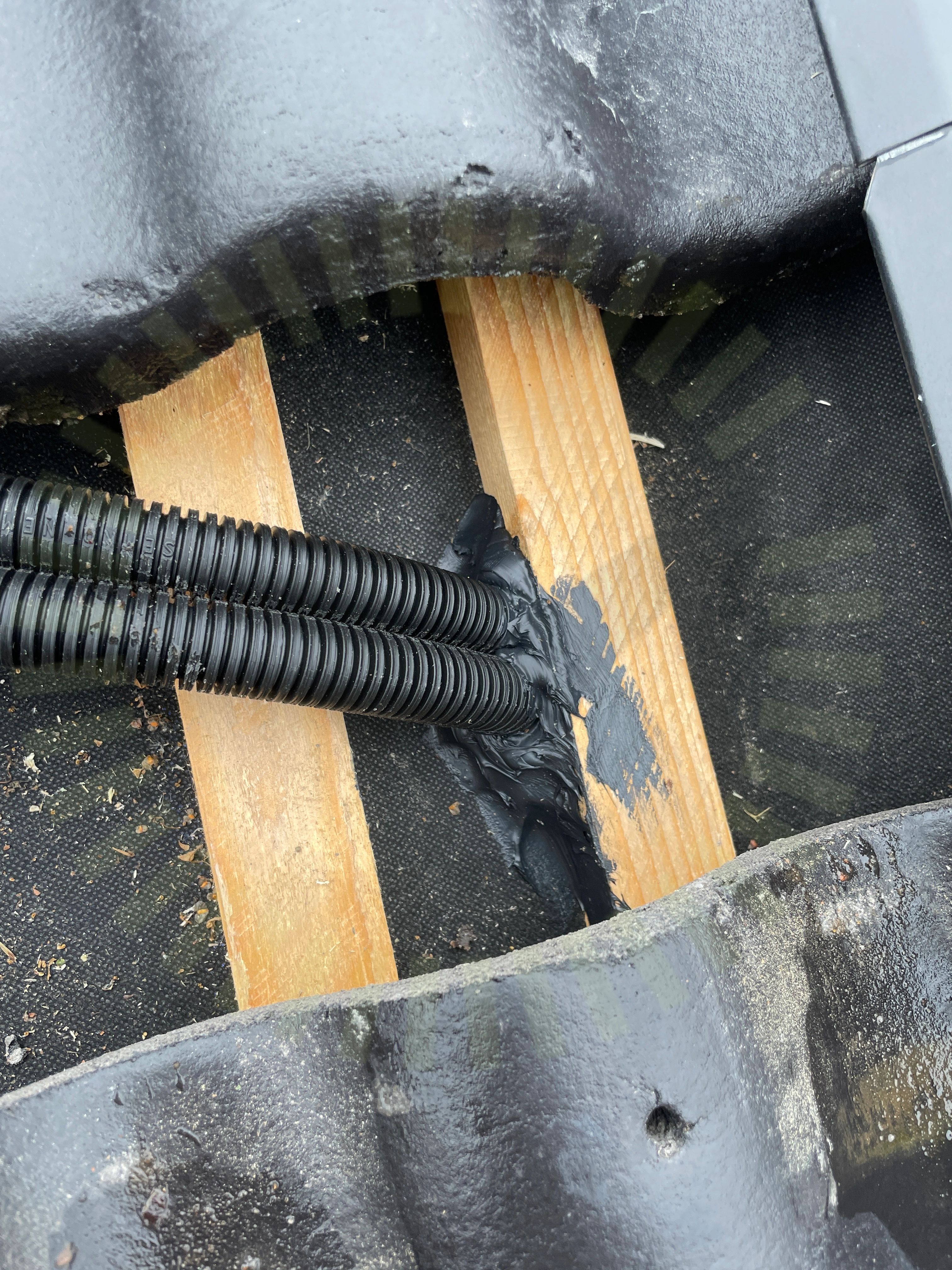

4.6 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

4.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSkruvar korrektTakets lutningTvådelad takkrokVäderbeständigt materialÄndklämmor

Tak 1, TW Solar: TWMPD-54HBxxx

Anmärkningar

1/16

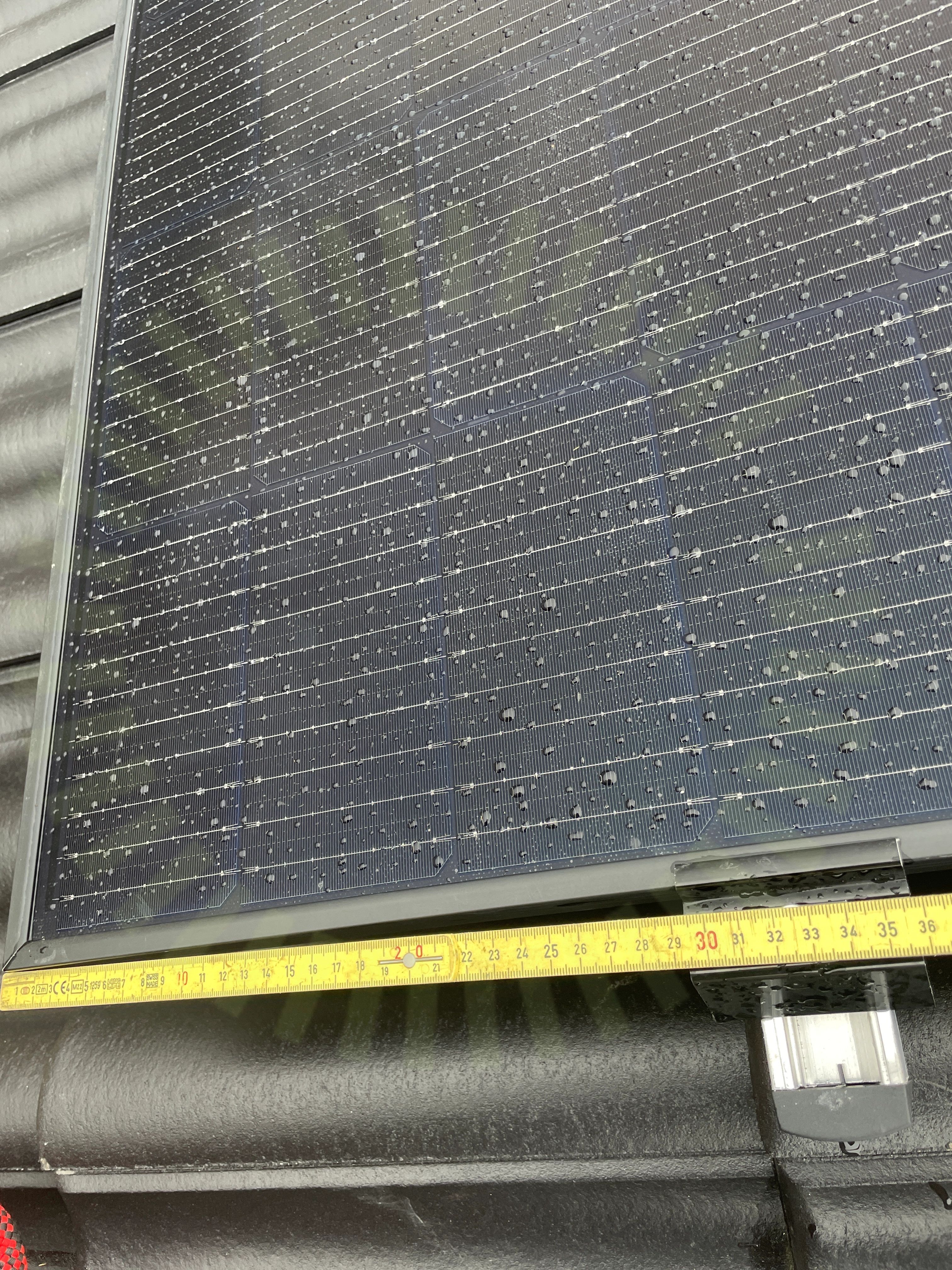

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

TW Solar: Photovoltaic Module Installation Manual, Sida 6

Godkända kontrollpunkter

15/16

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

7/7

FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

7.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

3/36

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

8.2 Identifiering

Inte godkänd

Märkning för backup central är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

8.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

Godkända kontrollpunkter

32/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

Strängdesign
