Besiktningsrapport

9.1

Detta är ett reducerat protokoll från en besiktning av en komplett solcellsinstallation. Se besiktningsprotokollet här

Installation genom

WattNord AB

Datum

14 mars 2024

Ort

Gullbrandstorp

Län

Hallands län

Jordning av chassi

Batteri PE

Avstånd närliggande objekt

+ 2

88% godkända

12% ej godkända

Om installationen

Växelriktare

SunGrow: SH5-10RT

Batteri

BYD: HVM Battery-Box Premium (8.3-22.1)

Installerad av WattNord AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Batteri (13)Varselmärkning (4)Växelriktare (36)

Batteri

Anmärkningar

1/13

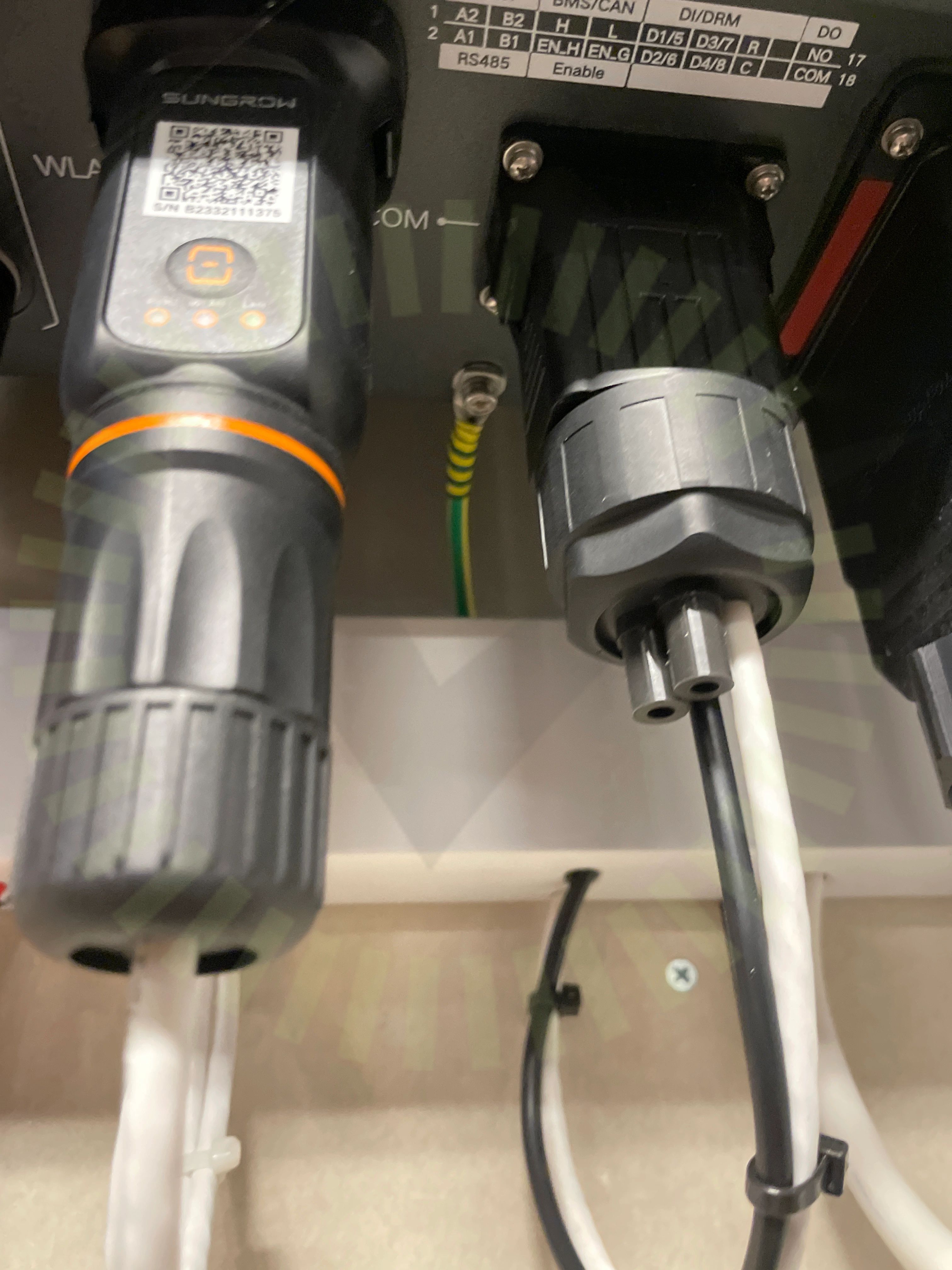

1.1 Batteri PE

Inte godkänd

Batteriet saknar jordanslutning. PE-kabel från batteri är ansluten till växelriktarens chassi som i sin tur ej är jordat externt.

Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 25-26

Godkända kontrollpunkter

12/13

Bakomliggande material

DC anslutning

Fastsäkring av produkt

Förläggning av moduler

Sammansättning av komponenter

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Varselmärkning

Anmärkningar

2/4

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

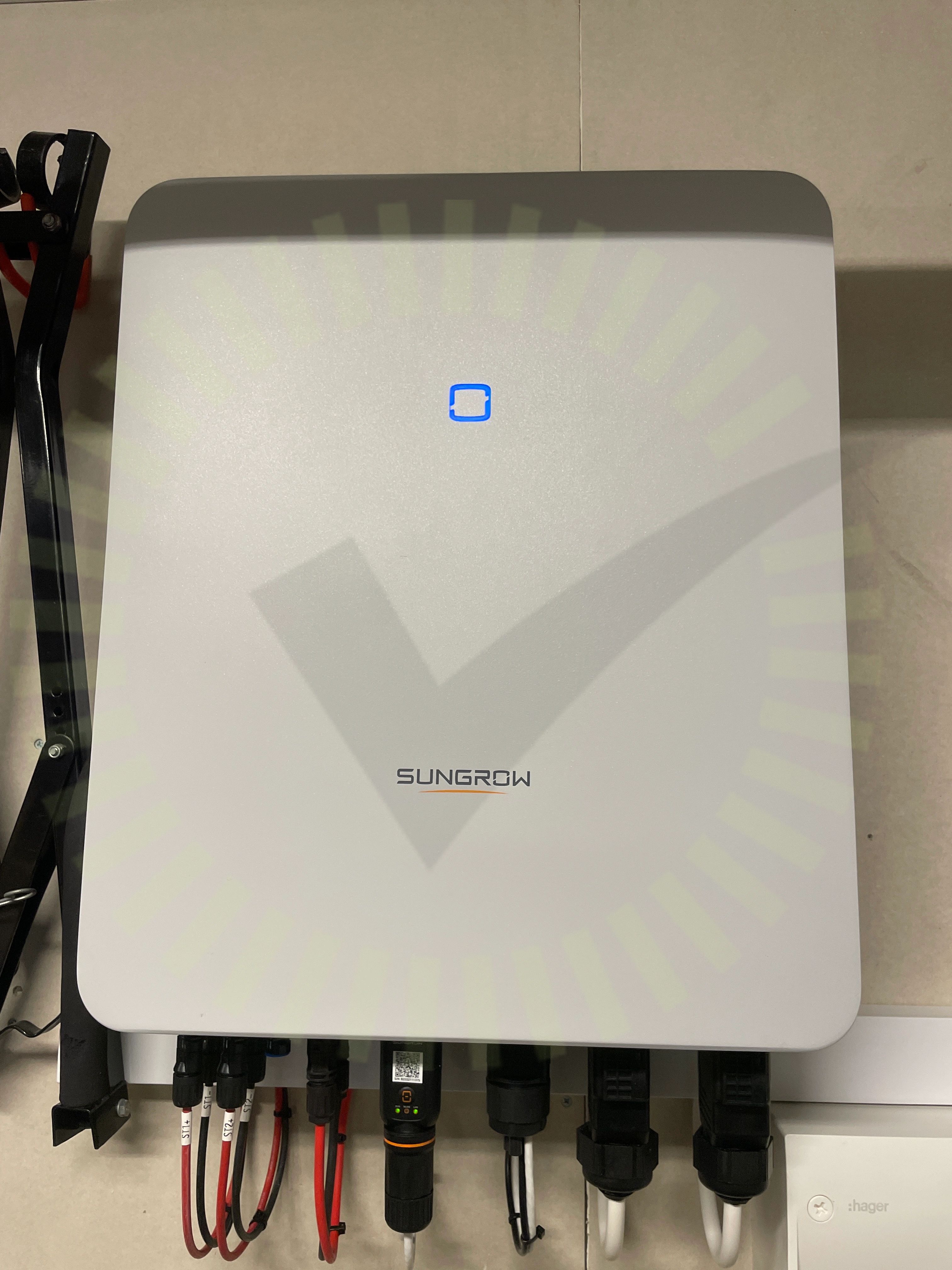

2.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

3/36

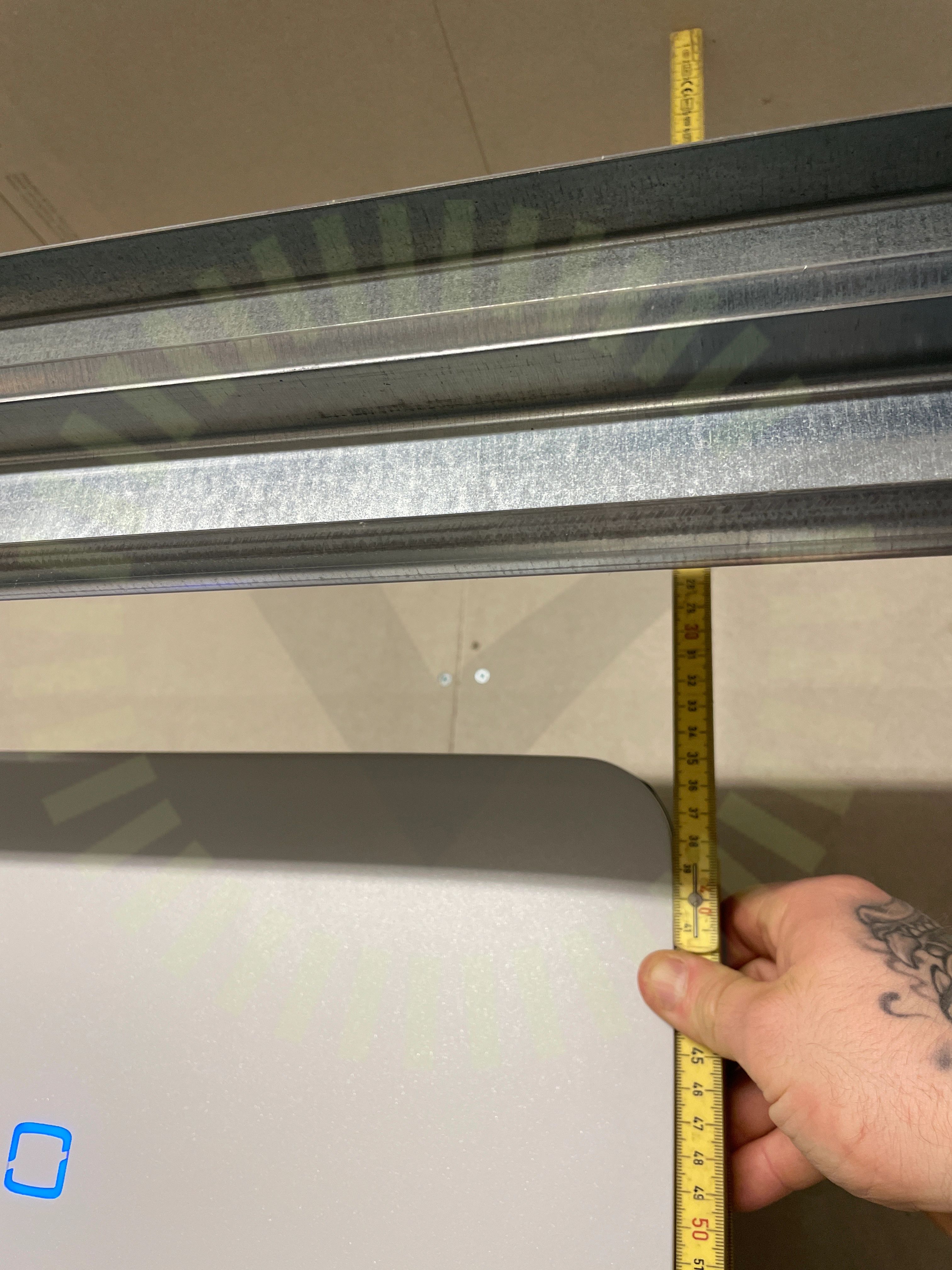

3.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

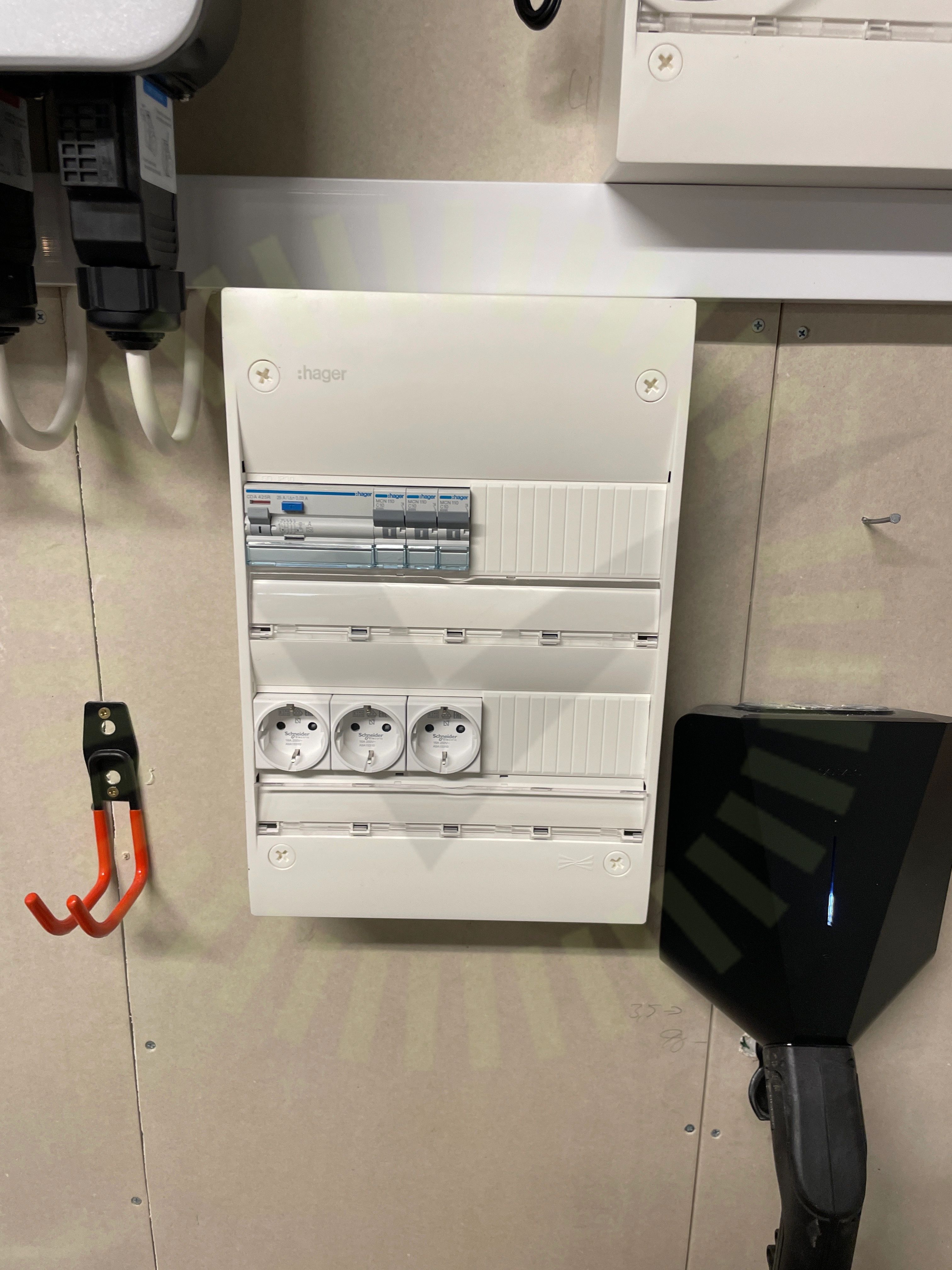

3.2 Identifiering

Inte godkänd

Märkning för backup central är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

3.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

Godkända kontrollpunkter

32/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

Strängdesign
