Besiktningsrapport

9.9

Installation genom

Solarkraft

Datum

5 februari 2024

Ort

Mölndal, Västra Götalands län

Svetsning takpapp

Klämmornas placering

97% godkända3% ej godkända

Om installationen

PanelerDAH Solar: DHT-M60X10/FS

MontagesystemRauli: Papptak

VäxelriktareSolaX: X3-Hybrid G4 5.0-15.0kW

BatteriSolaX: T-BAT H 3.0-12.0

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Solarkraft som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Noterade mätningar är inte rimliga. Mätningar är antingen felaktigt utförda eller strängar skadade.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Batteri

Godkända kontrollpunkter

13/13

Avstånd närliggande objektBatteri PEDC anslutning batterikomponenterDC anslutning växelriktareFastsäkring av produktLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorTillgång till batterietUppfästning av kablageVäderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DAH Solar: DHT-M60X10/FS

Anmärkningar

1/17

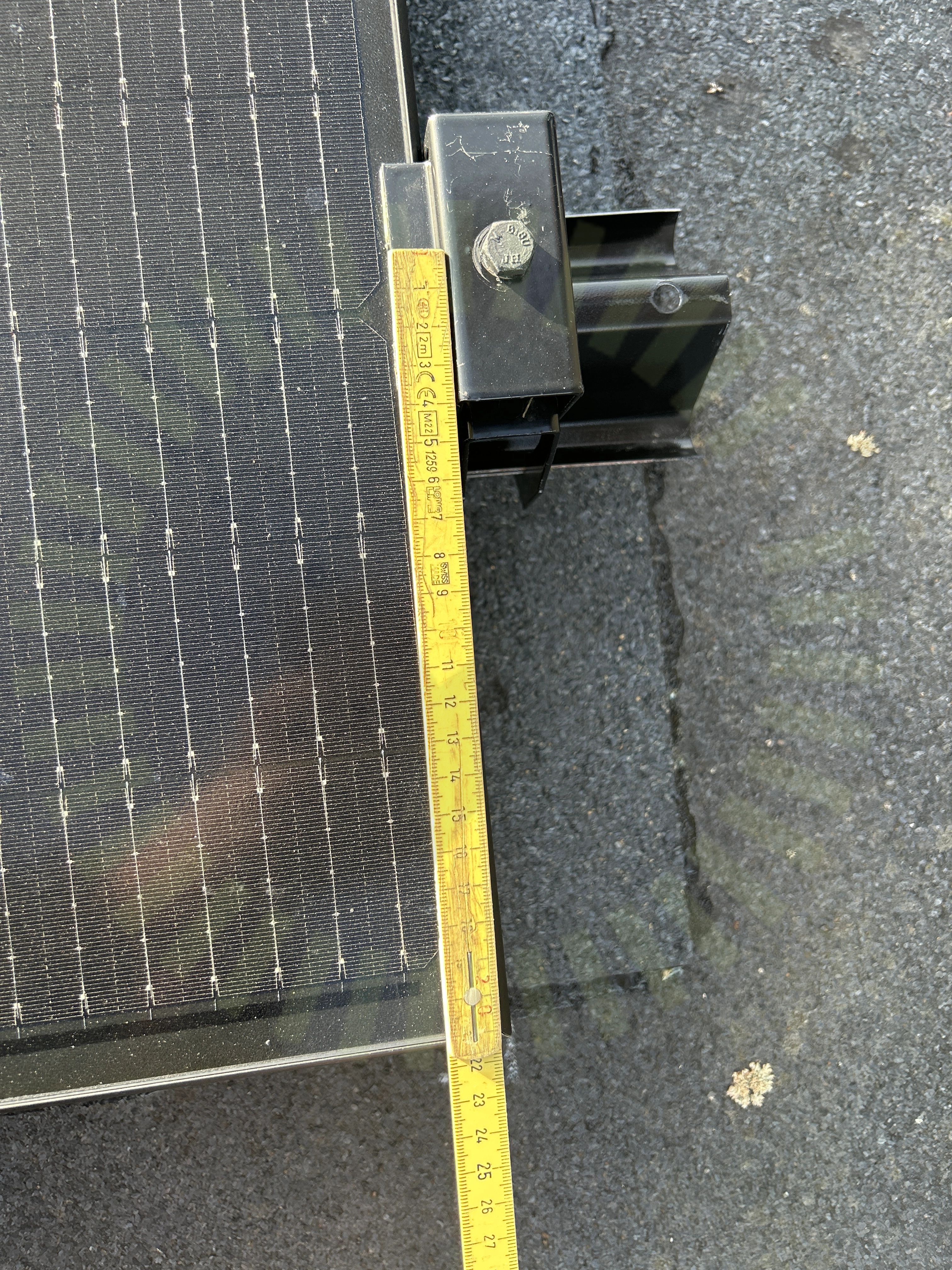

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for DAH Solar Full-Screen Modules V.August 2023, Sida 12-13

Godkända kontrollpunkter

15/17

Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Rauli: Papptak

Anmärkningar

1/19

5.1 Svetsning takpapp

Inte godkänd

Takpappen svetsad ovan infästningsplattorna är inte utfört tillfredställande på enstaka ställen.

Godkända kontrollpunkter

18/19

CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningInfästning i råspontKabeldragning mellan takytorKabeluppfästningMittklämmorSkadorSkena låsningSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

38/38

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
