Besiktningsrapport

8.8

Installation genom

Raymond

Datum

16 maj 2023

Ort

Lindome, Västra Götalands län

Infästningar

Klämmornas placering

Infästning utanför takstol

+ 4

90% godkända10% ej godkända

Om installationen

PanelerGruppSol: Sverigepanelen 455W

MontagesystemK2: SingleRail: CrossHook 3S

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörElmaterial: Kapsling

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema är otydligt. För det stora taket är det inte tydligt var strängen går.

ELSÄK-FS 2022:1 (3 kap. § 6)

Kapsling

Godkända kontrollpunkter

8/8

BrytareBöjradieInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Tak 1, GruppSol: Sverigepanelen 455W

Anmärkningar

1/13

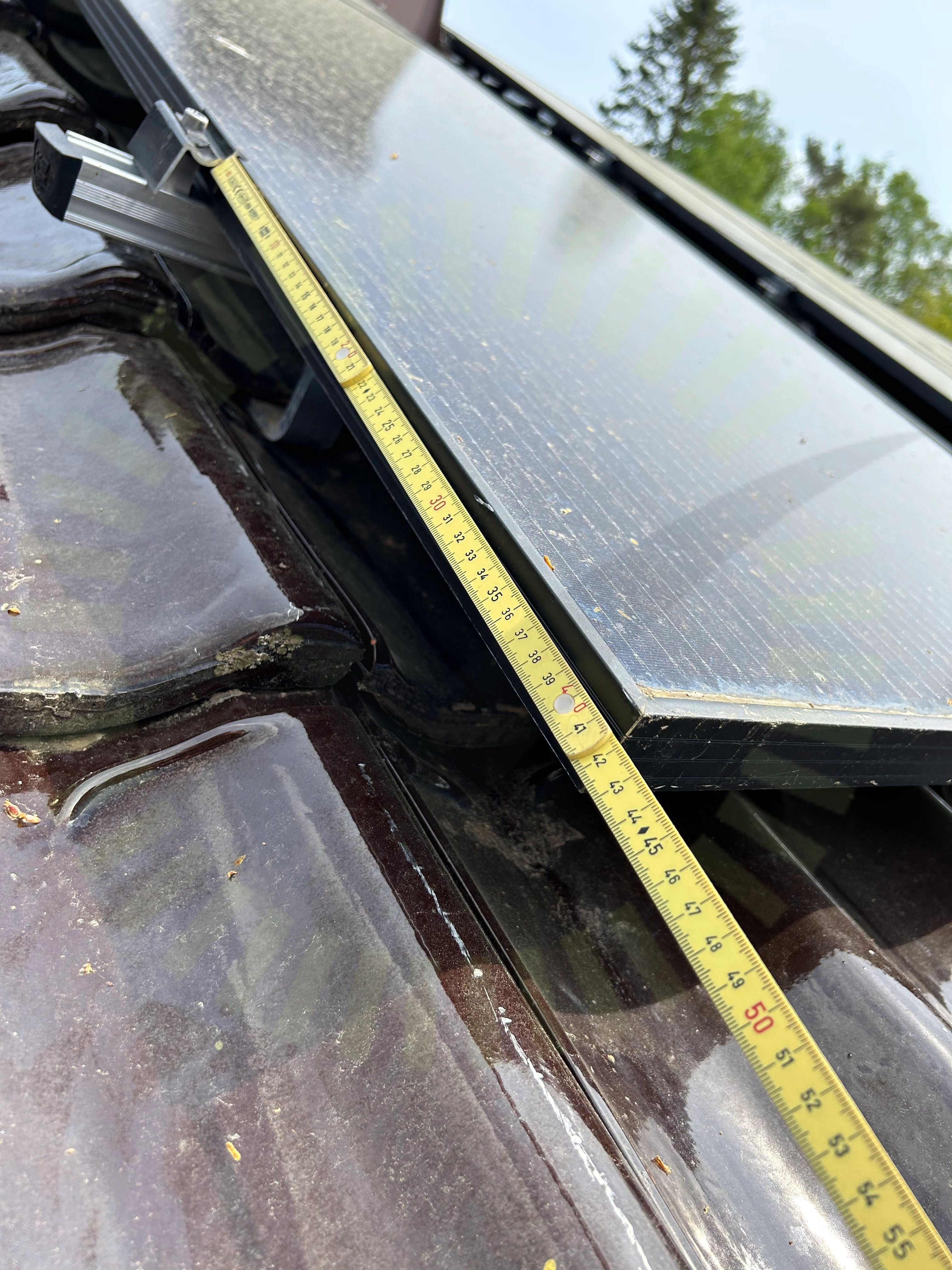

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Infästningsinstruktioner Sverigepanelen

Godkända kontrollpunkter

11/13

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

1/13

Stress på kontakter

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

5/33

4.1 Infästning utanför takstol

Inte godkänd

Montering i råspont uppfyller ej tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

4.3 Infästningar

Inte godkänd

Majoriteten av infästningar sitter i råspont. Infästning ska ske i takstol med komplettering i råspont och följa lastberäkningen.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

4.4 Skenornas infästning korslager

Inte godkänd

Korsskenor är inte korrekt monterade. Skenparens infästningar ska peka mot varandra.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 17

4.5 Underliggande takpanna

Inte godkänd

Takkrokar ligger imot underliggande takpannor

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13

Godkända kontrollpunkter

26/33

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenornas överhäng korslagerSkenors avstånd till varandra korslagerSkenskarvarSkenskarvar korslagerSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsbreddTakstolsinfästningTvådelad takkrokVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/33

Skruvar korrektTakgenomföring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/33

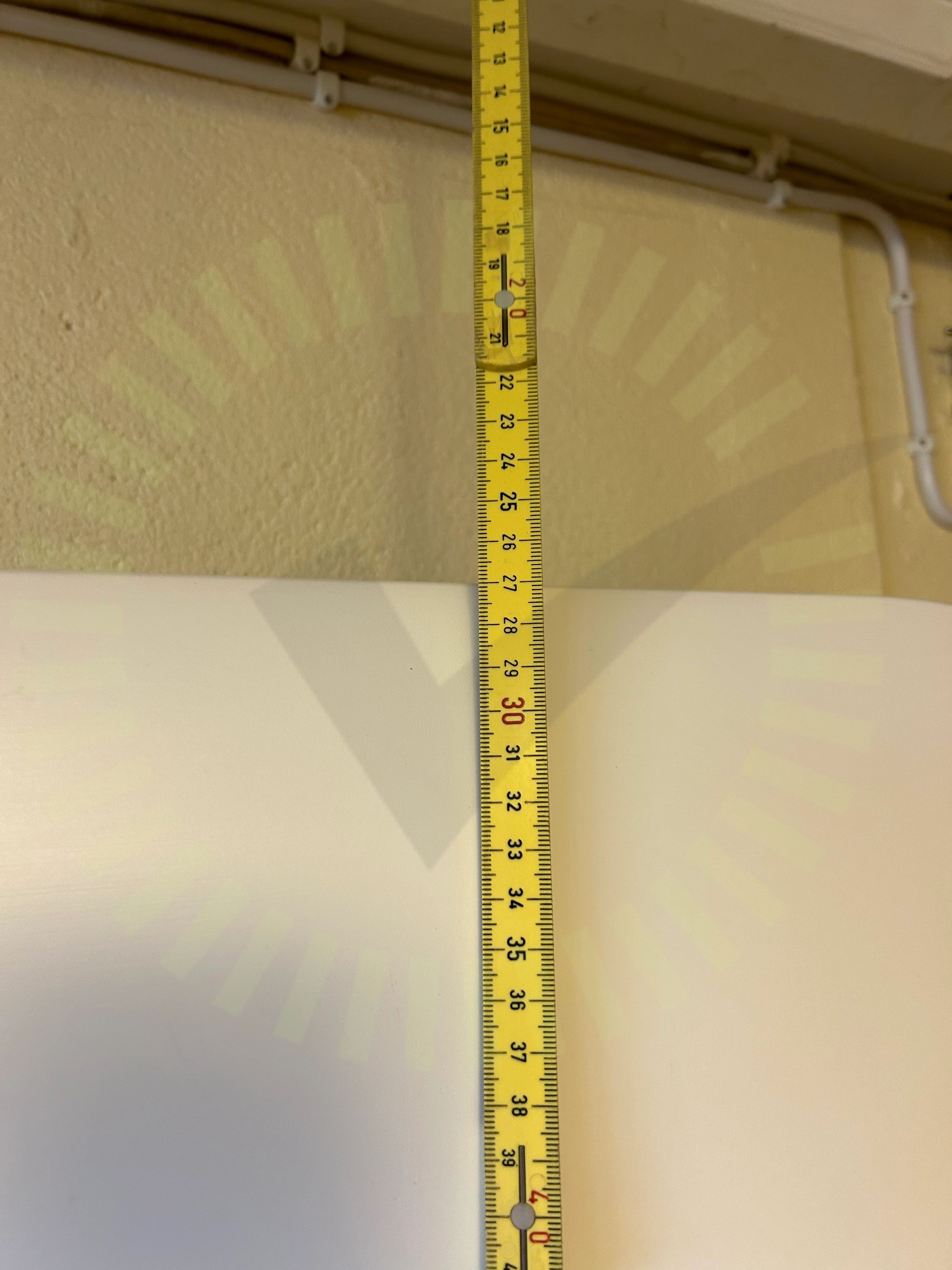

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

6.2 AC kablage skarp kant

Inte godkänd

Enkelisolerade ledare ligger mot skarpa kanter.

Godkända kontrollpunkter

31/33

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
