Besiktningsrapport
8.9
Installation av
Decasol
Datum
14 juli 2023
Ort
Ystad, Skåne län
Kopplingslåda
/inspection-protocols/d4163b24-4837-4034-b661-4f90f0d02eeb/d4163b24-4837-4034-b661-4f90f0d02eeb)
Klämmornas placering
/inspection-protocols/bf5267fd-9ff8-4a7f-84c7-279f95ba3006/bf5267fd-9ff8-4a7f-84c7-279f95ba3006)
Klämmor rätt förläggning
/inspection-protocols/fc64b447-50c7-4c6c-80e8-9f0429d4da25/fc64b447-50c7-4c6c-80e8-9f0429d4da25)
+ 5
/inspection-protocols/c587f7f8-09ab-4ee3-a0c3-71ca67e41aea/c587f7f8-09ab-4ee3-a0c3-71ca67e41aea)
86% godkända
14% ej godkända
Om installationen
Paneler
Eurener: MEPV 144 HALF-CUT (425-450)
Montagesystem
Weland Stål: Råspont
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Installerad av Decasol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Rekommendation
Mätprotokollet är missvisande i form av vilken slinga som tillhör rätt mätning. Komplettera med ett tydligt dokument.
Godkända kontrollpunkter
2/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Tak 1, Eurener: MEPV 144 HALF-CUT (425-450)
Anmärkningar
3/14
/inspection-protocols/bf5267fd-9ff8-4a7f-84c7-279f95ba3006/bf5267fd-9ff8-4a7f-84c7-279f95ba3006)

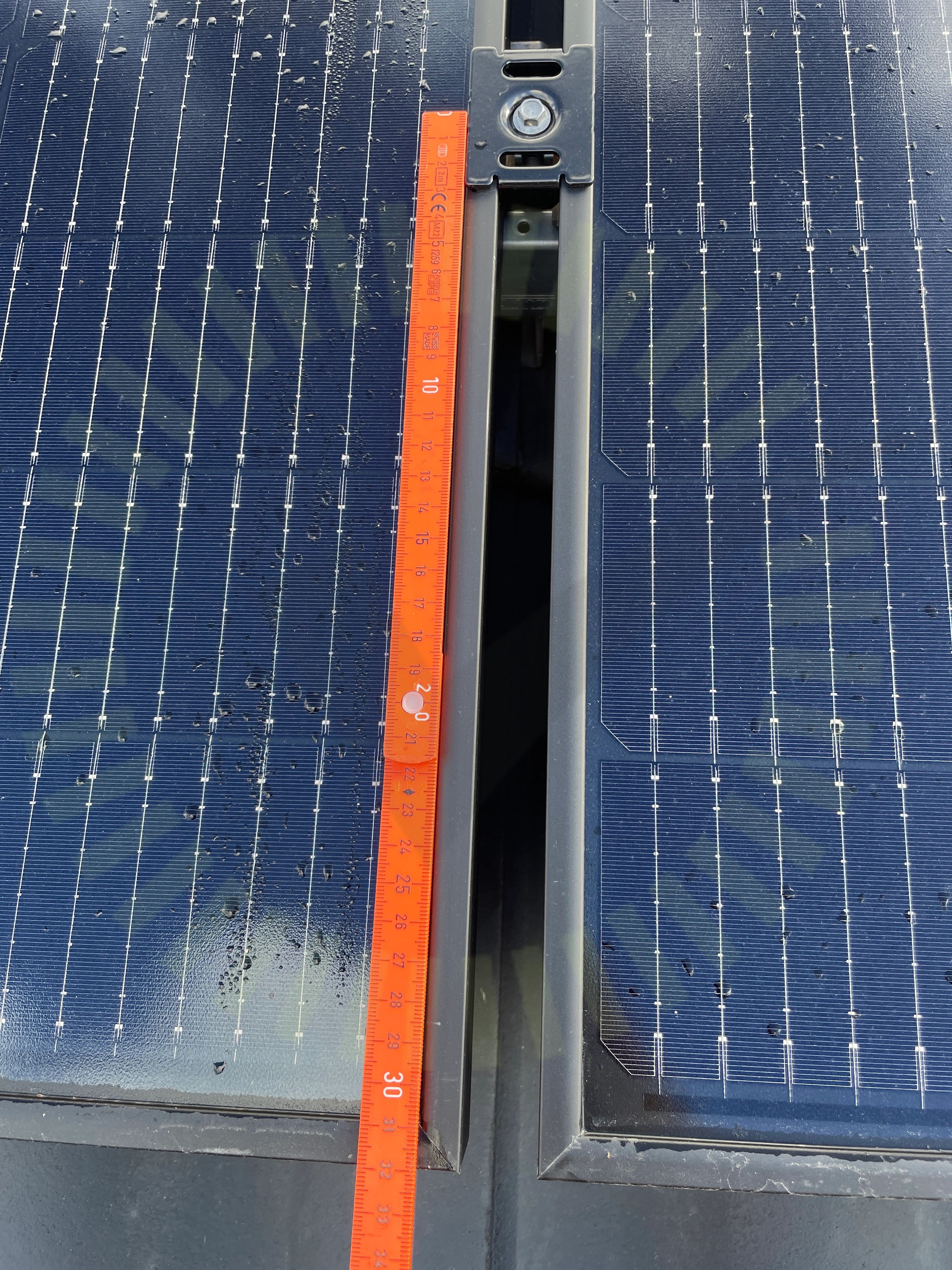

3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon.
/inspection-protocols/e50968d6-eea6-4490-ab60-b55380a61a02/e50968d6-eea6-4490-ab60-b55380a61a02)

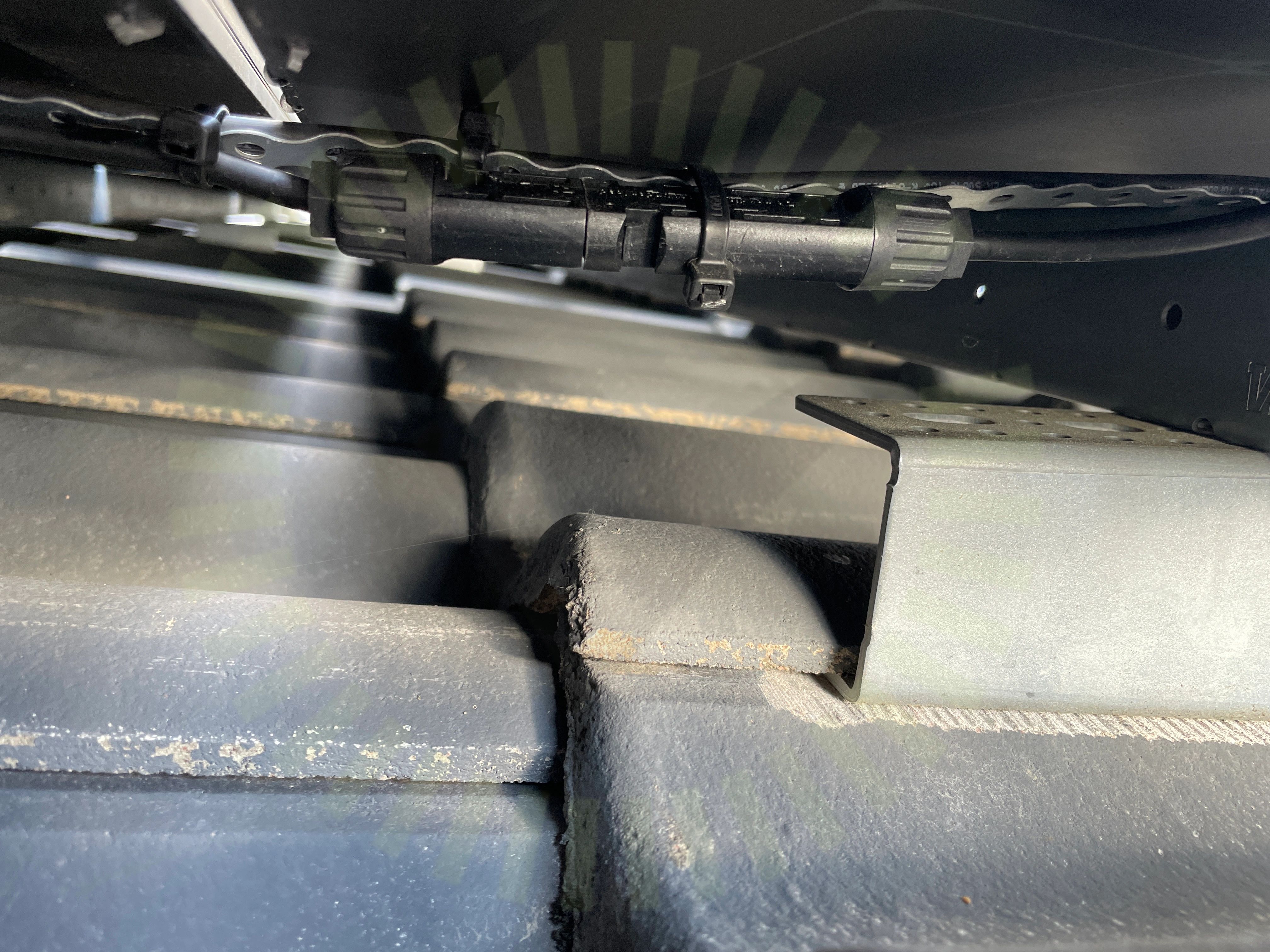

3.2 Kontaktdon
Rekommendation
Buntband som placeras över kontaktdonens hölje riskerar att stressa kontakten genom böjning. Risk finns även att klickfästet öppnas av ett buntband förlagt över kontaktdonets kropp.
/inspection-protocols/d4163b24-4837-4034-b661-4f90f0d02eeb/d4163b24-4837-4034-b661-4f90f0d02eeb)

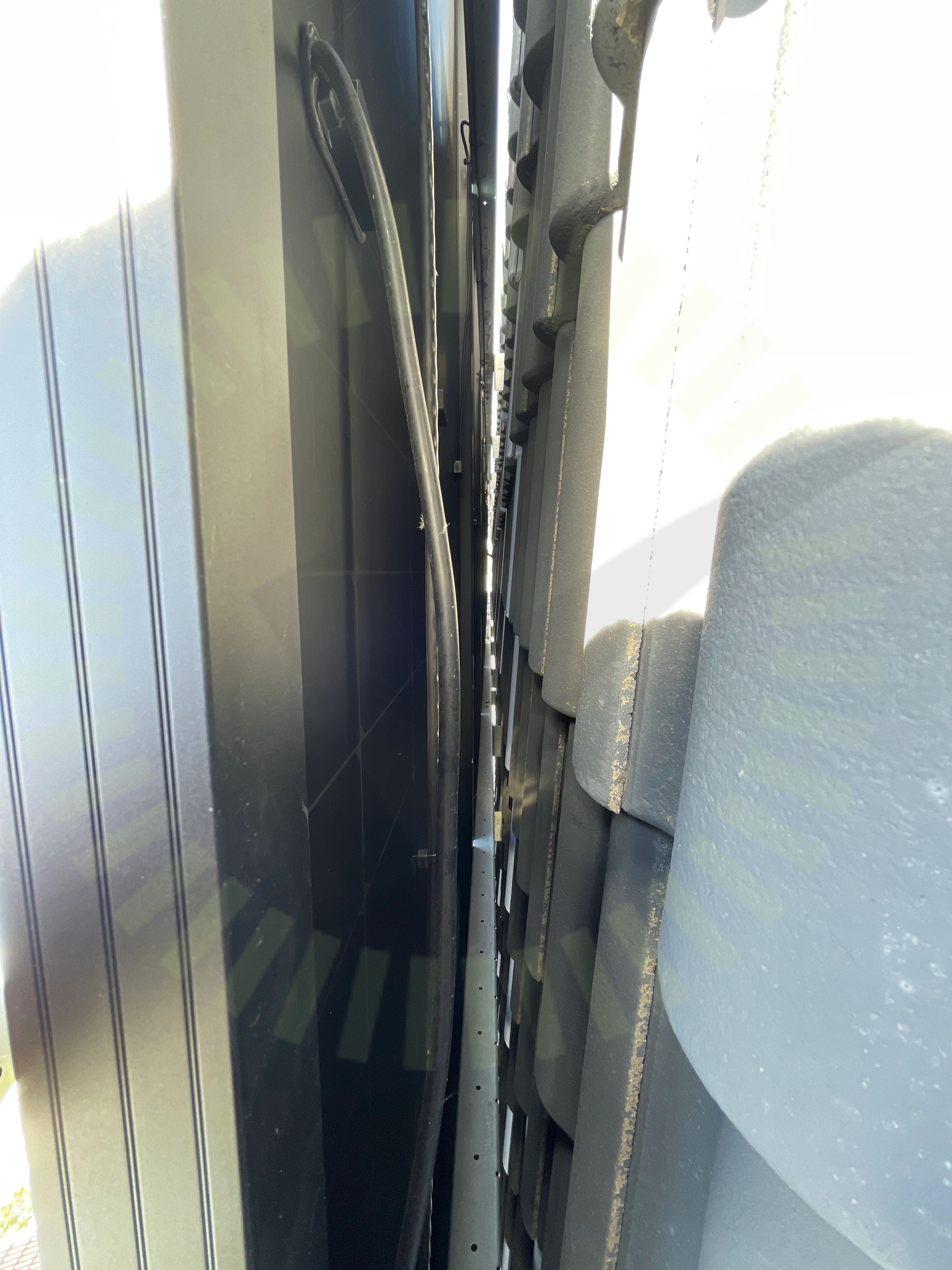

3.3 Kopplingslåda
Inte godkänd
Hängande kabel från kopplingslåda utsätter kopplingslåda för stress. Förekommer även hårt dragen kabel från kopplingslåda till skena. Generellt under panelfältet.
Godkända kontrollpunkter
11/14
Tak 1, Weland Stål: Råspont
Anmärkningar
4/22
/inspection-protocols/fc64b447-50c7-4c6c-80e8-9f0429d4da25/fc64b447-50c7-4c6c-80e8-9f0429d4da25)
4.1 Klämmor rätt förläggning
Inte godkänd
Samtliga fästen ligger inte korrekt i skenan över panelfältet. Bottendel är skadad.
/inspection-protocols/77f42bb5-3dbd-4447-bf8c-7875fcf5f7c3/77f42bb5-3dbd-4447-bf8c-7875fcf5f7c3)

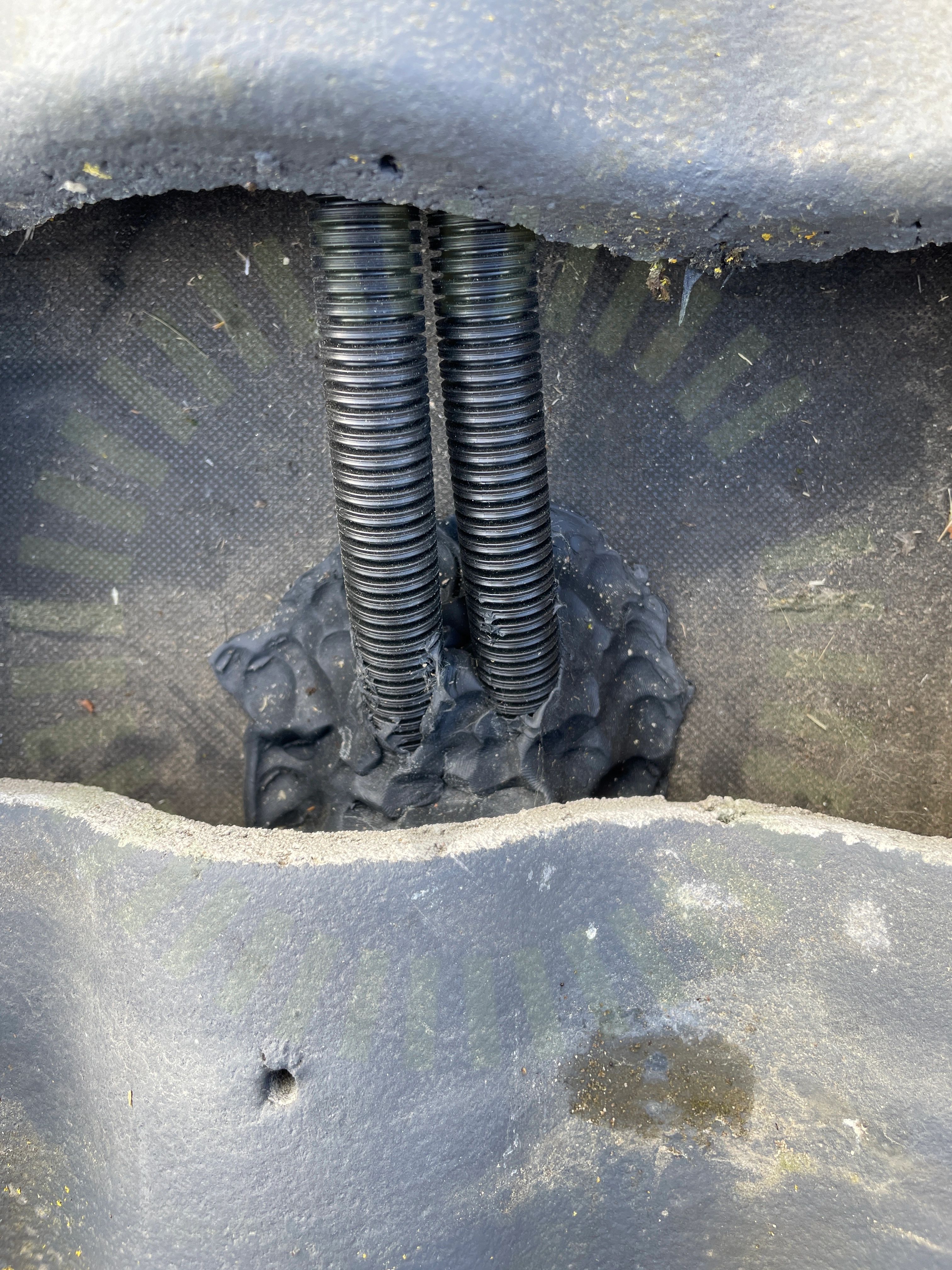

4.2 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
/inspection-protocols/c587f7f8-09ab-4ee3-a0c3-71ca67e41aea/c587f7f8-09ab-4ee3-a0c3-71ca67e41aea)

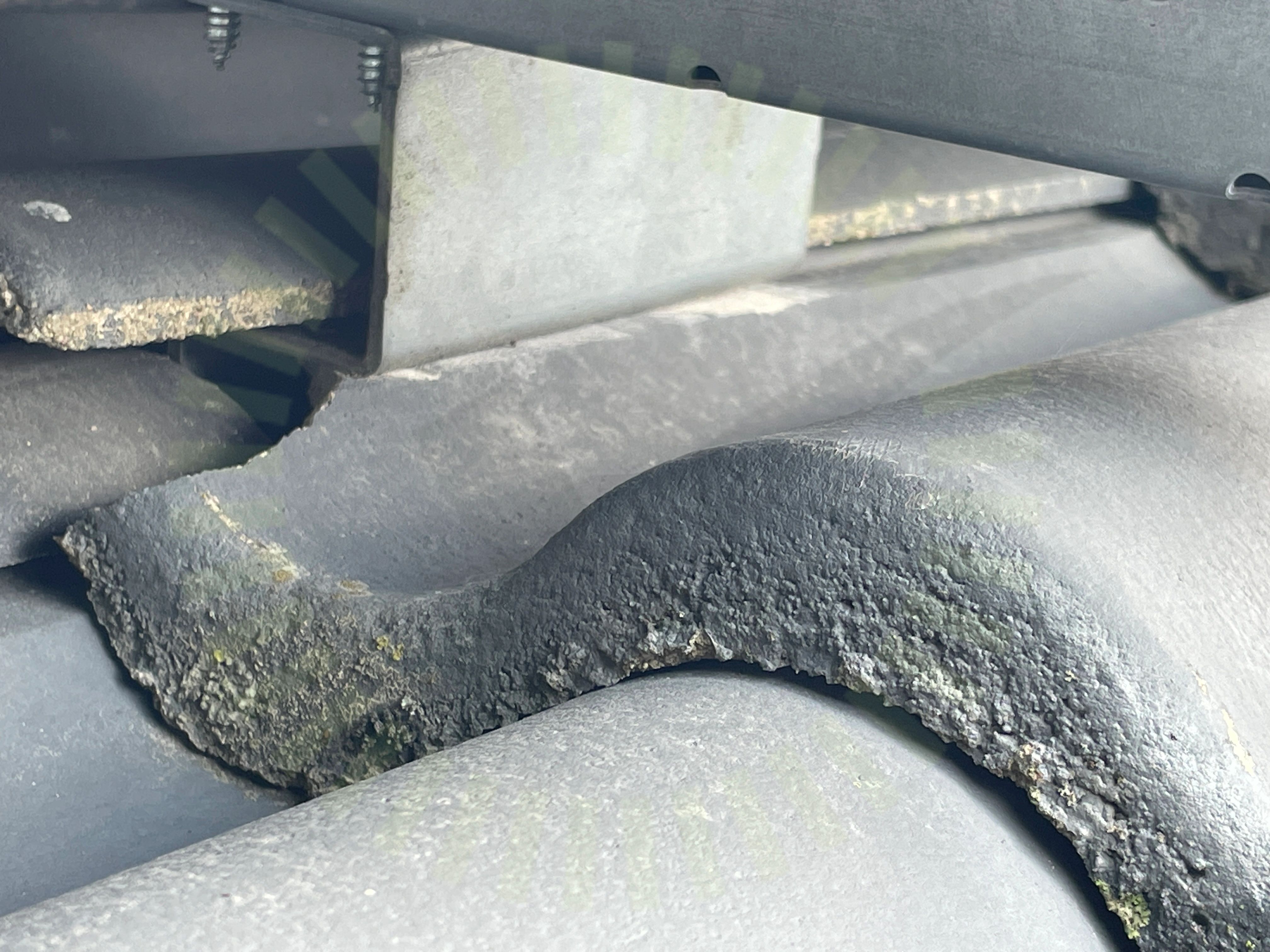

4.3 Underliggande takpanna
Inte godkänd
Infästningar ligger mot underliggande takpanna generellt under panelfältet.
4.4 Takkrokarnas CC
Inte godkänd
Krokarnas CC-mått stämmer inte överens med lastberäkningen. Sektion 1:1 uppgår till 1800mm, 21 krokar. Sektion 1:2 uppgår till 1800mm, 8 krokar. Sektion 1:3 uppgår till 1500mm, 16 krokar.
Godkända kontrollpunkter
18/22
Varselmärkning
Anmärkningar
1/5
/inspection-protocols/7d215905-7e04-4a00-9eba-781a641d21b4/7d215905-7e04-4a00-9eba-781a641d21b4)

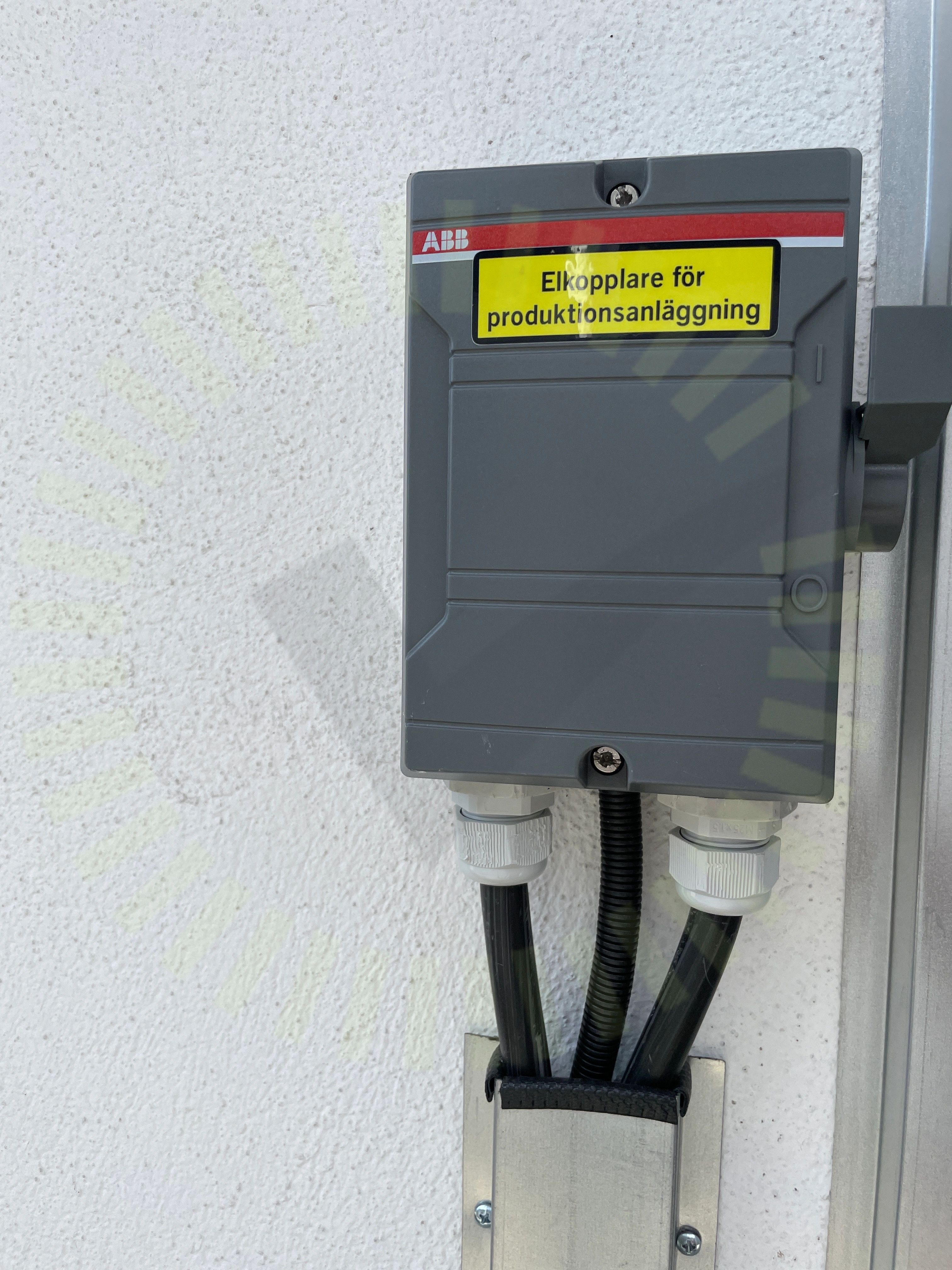

5.1 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning backspänning saknas på säkerhetsbrytare.
Godkända kontrollpunkter
3/5
Ej tillgängligt vid besiktning
1/5
Växelriktare
Anmärkningar
2/31
/inspection-protocols/4ec9cc1e-94b6-4d45-a50f-8ae53835102a/4ec9cc1e-94b6-4d45-a50f-8ae53835102a)

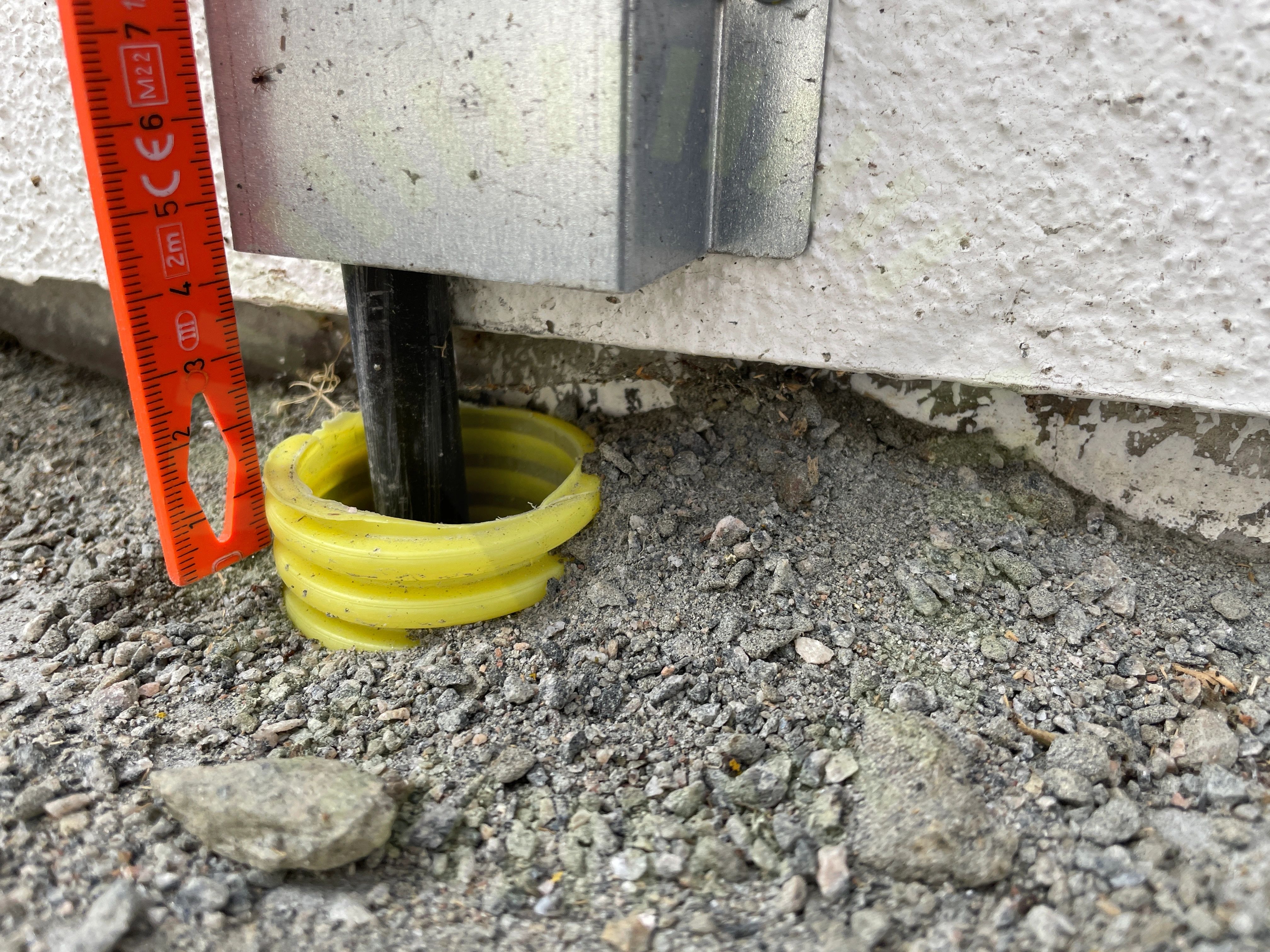

6.1 AC Kablage skydd
Inte godkänd
Kablage ligger oskyddat ner mot markrör.
/inspection-protocols/0124e155-0683-4d40-89da-775d9ef107a7/0124e155-0683-4d40-89da-775d9ef107a7)

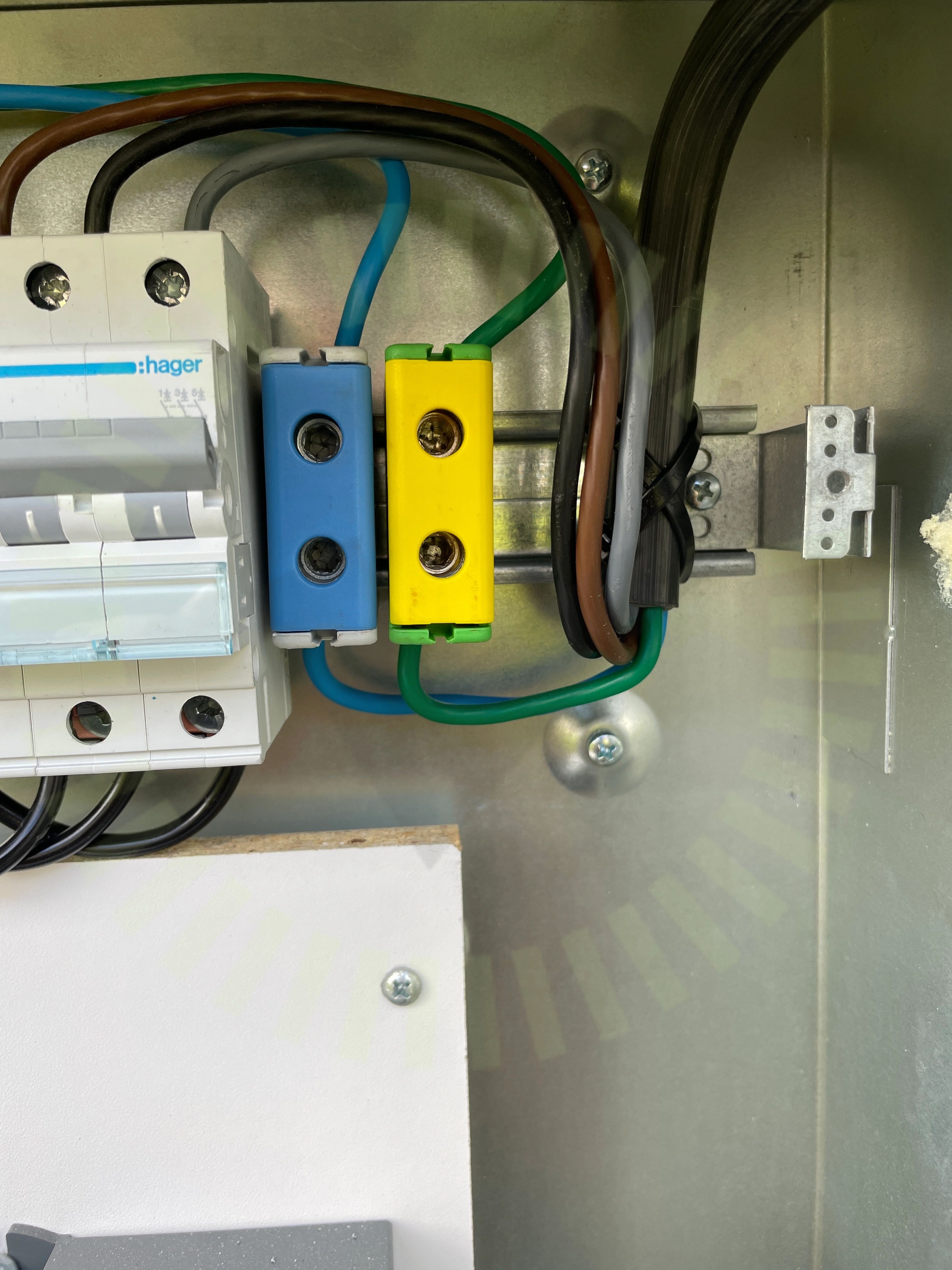

6.2 Jordkabel.
Inte godkänd
Fel kabelmärkning för jord. Jordkabel ska vara gul/grön.
Godkända kontrollpunkter
29/31
