Institutet för Solenergikvalitet

Besiktningsrapport

8.0
x

Installation genom

1KOMMA5°

Datum

13 juni 2023

Ort

FÄRJESTADEN, Kalmar län
Skenornas överhäng
DC kabel förläggning
Kabeluppfästning
84% godkända16% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-12-25KTL-M5
TillbehörElmaterial: Kapsling
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Strängarnas spänning ej uppmätta i mötprotokollet, endast AC

Godkända kontrollpunkter

2/3
AvtalSträngschema

Kapsling

Godkända kontrollpunkter

7/7
BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/24
DC kabel förläggning

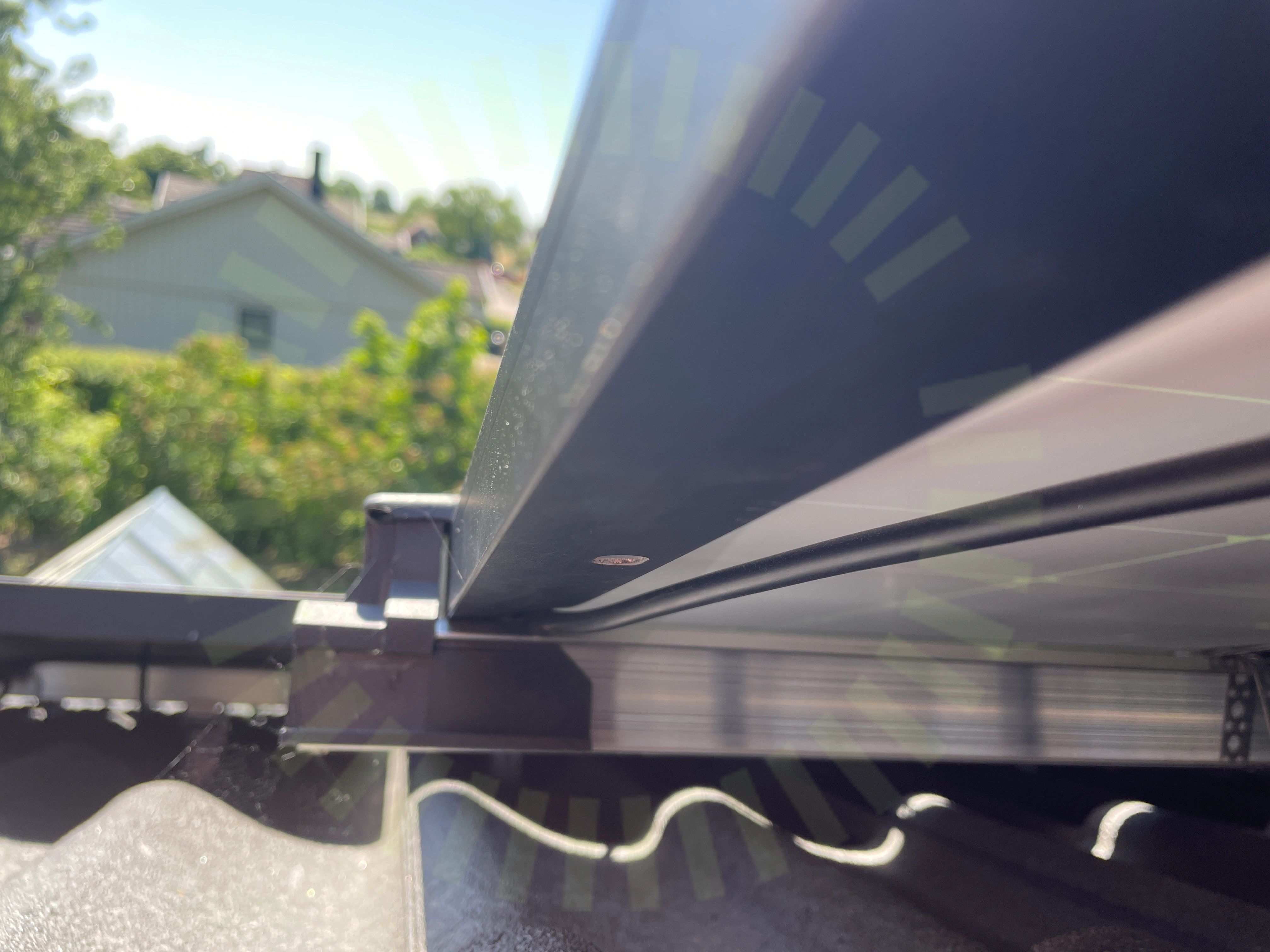

3.1 DC kabel förläggning

Inte godkänd

Kablage ligger klämt.

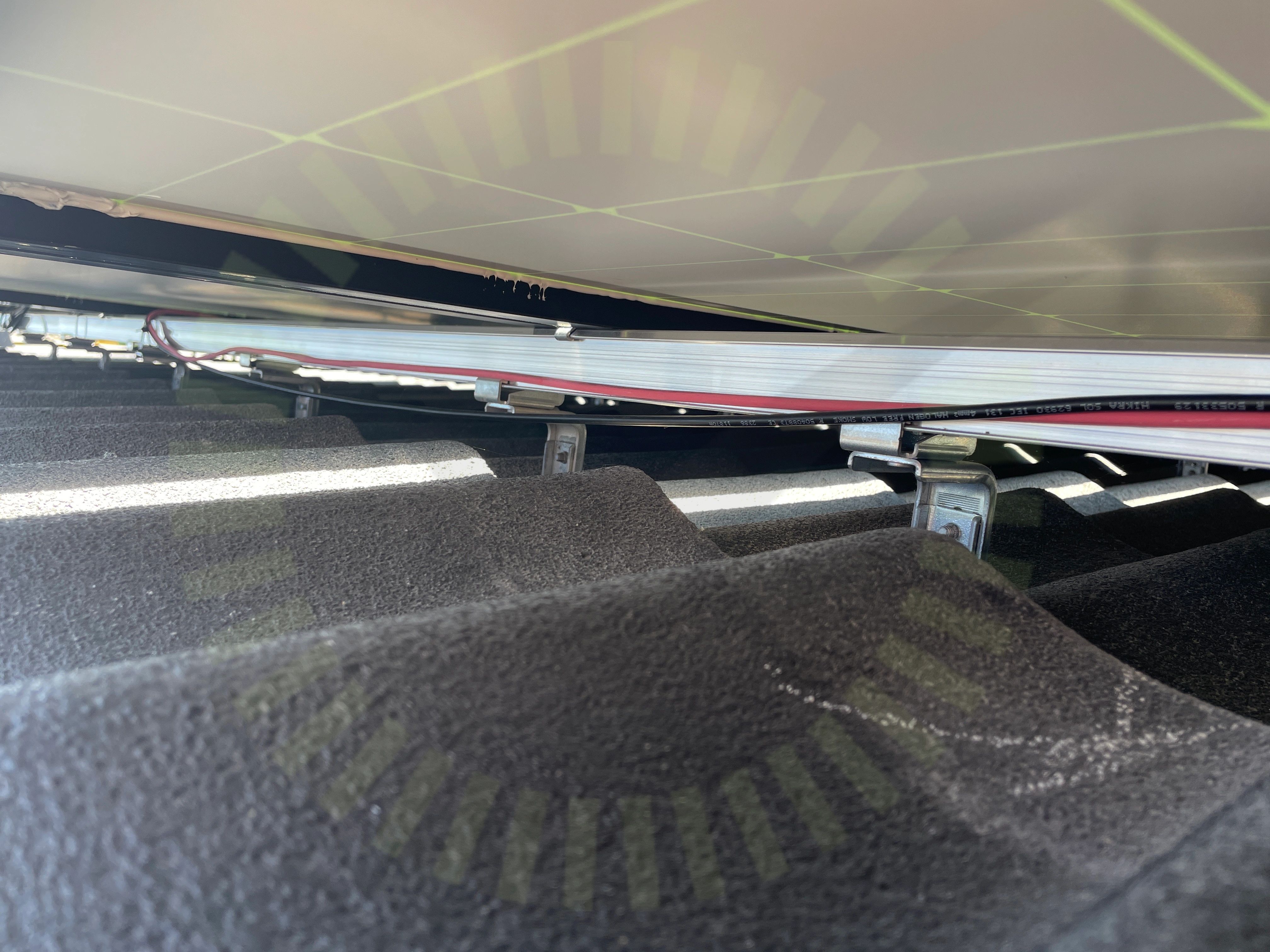

Kabeluppfästning

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Mittklämmor

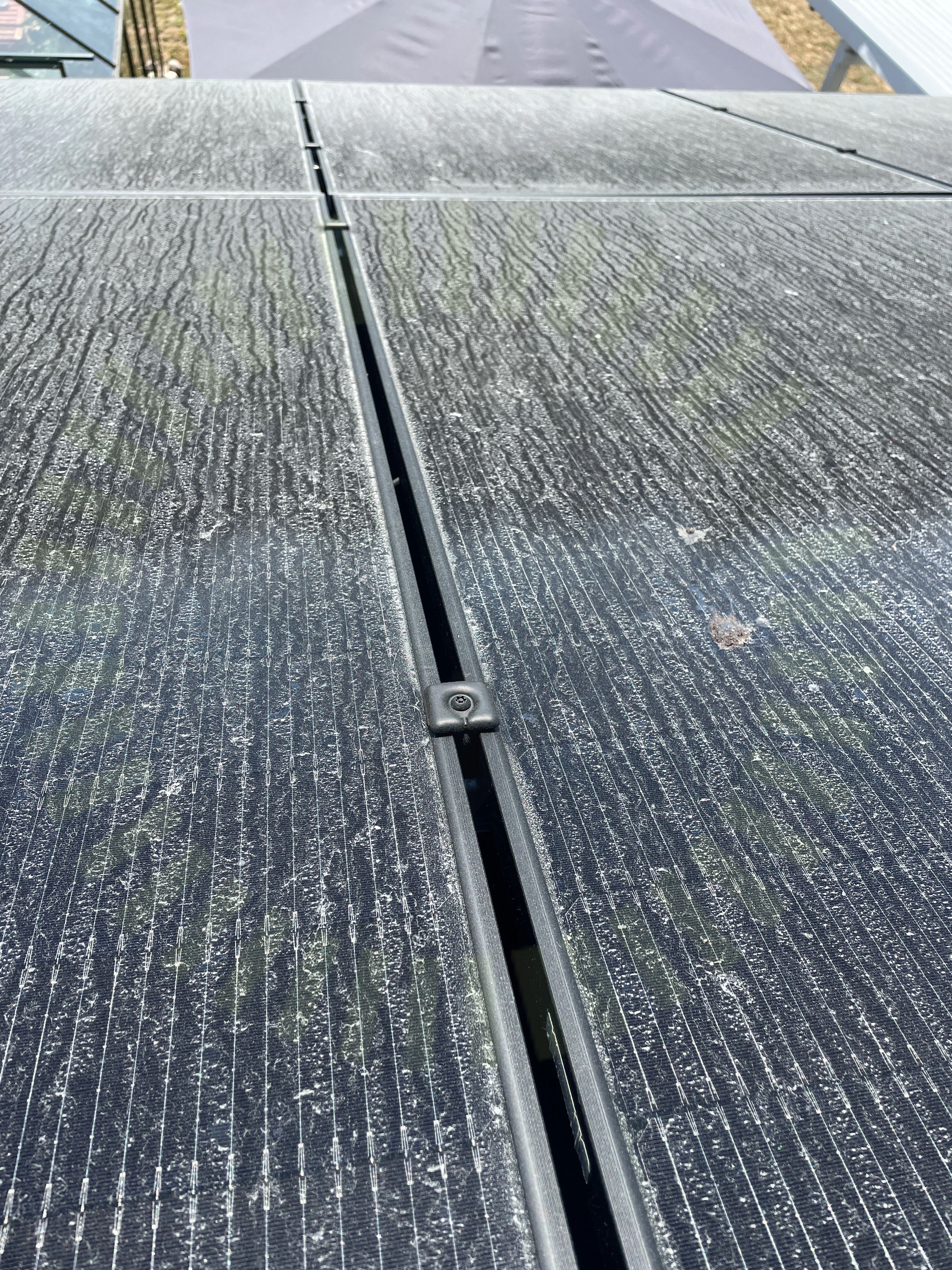

3.3 Mittklämmor

Inte godkänd

Dräneringskanal vänd uppåt

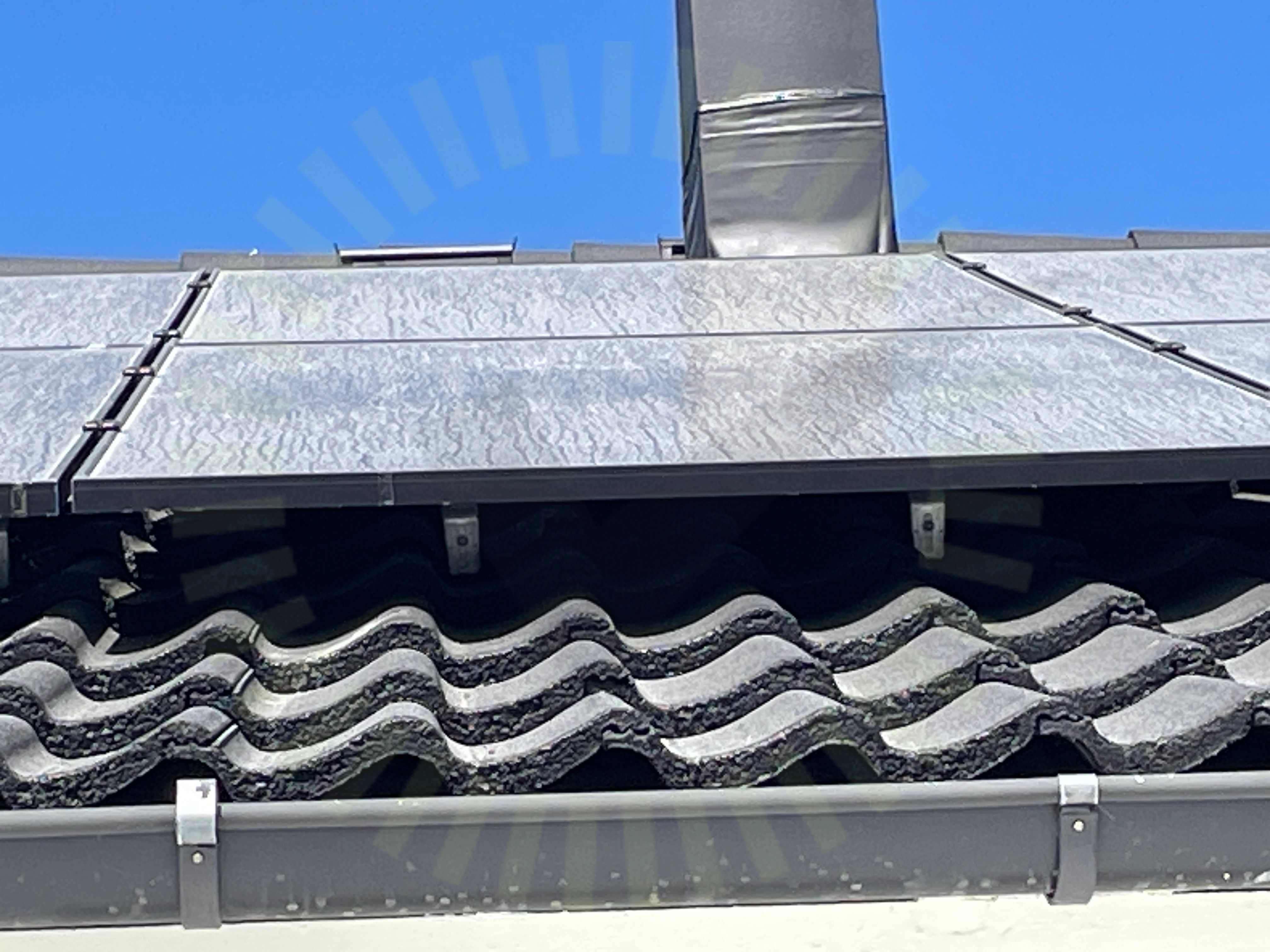

Tätt tak

3.4 Tätt tak

Inte godkänd

Bild ej möjlig pga ljus men urtag saknas på panna vid fäste på understa raden nedanför skorsten.

AMA HUS 21 (JUC.1/JUE.1)

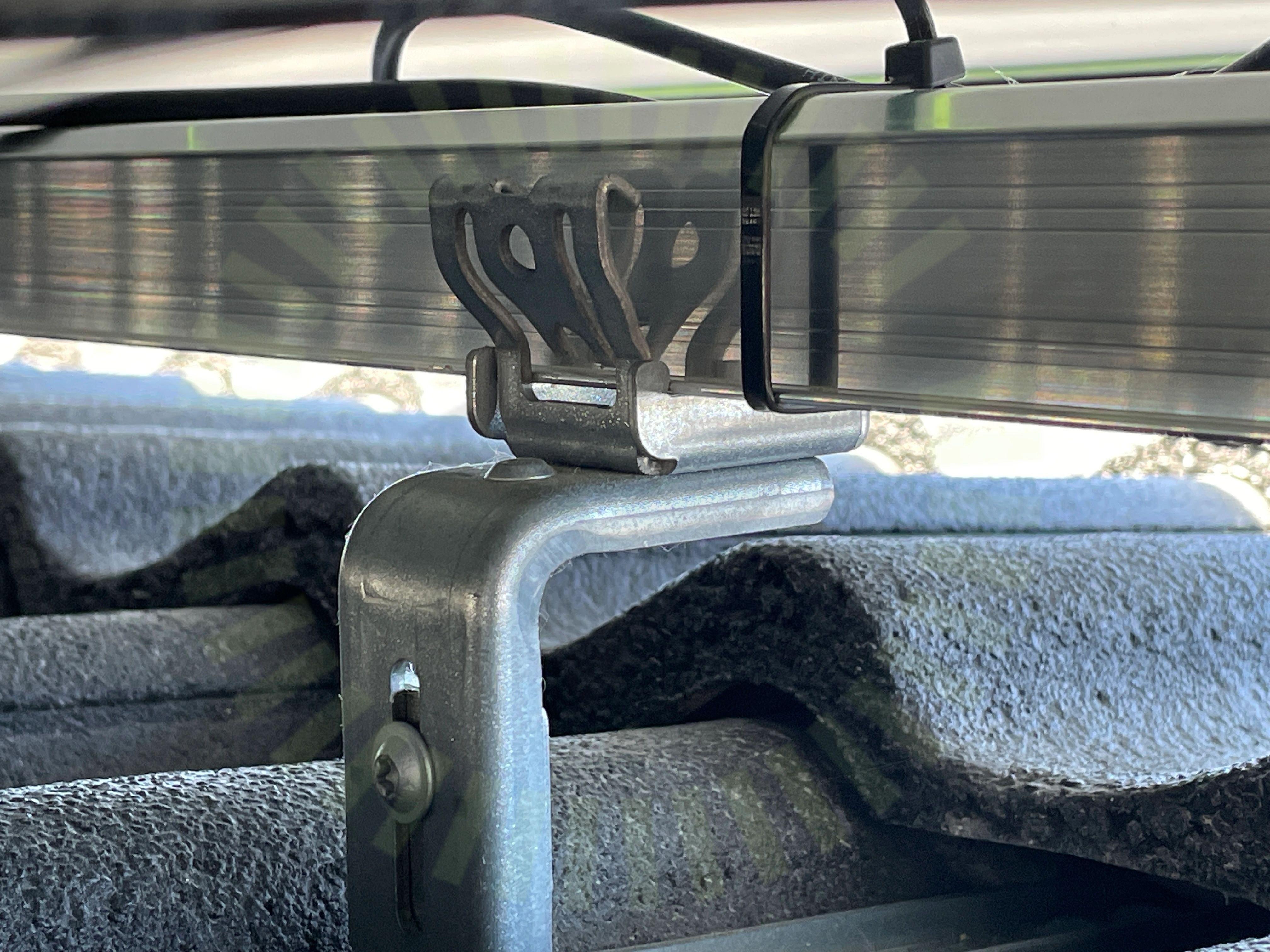

Skenornas infästning

3.5 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenan botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas överhäng

3.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok får inte överstiga 250 mm

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

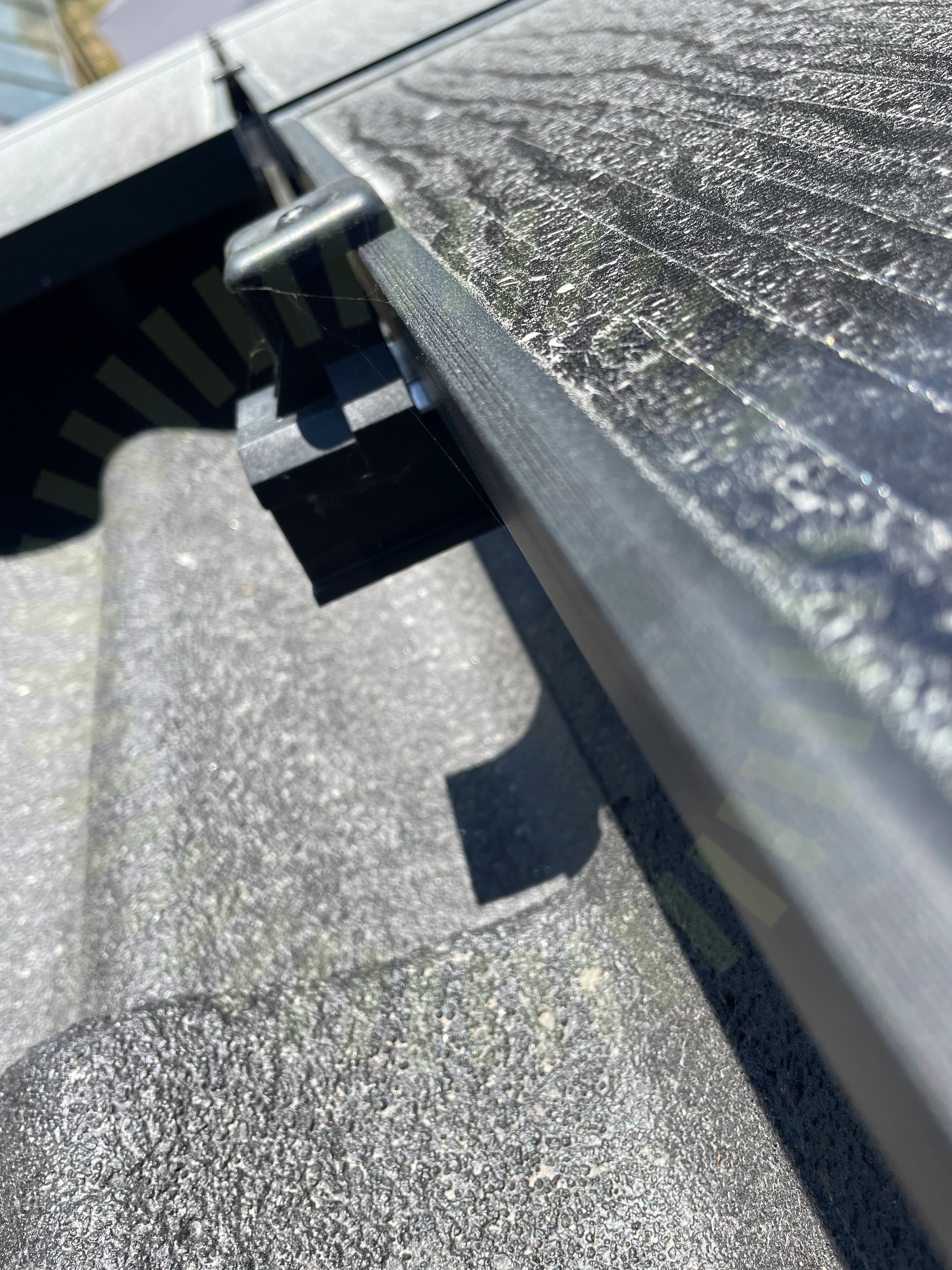

Ändklämmor

3.7 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Godkända kontrollpunkter

17/24
Främmande materialFöremål mellan skena och panelramKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningPanelramens höjdPanelstorlekSkadorSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

6/16

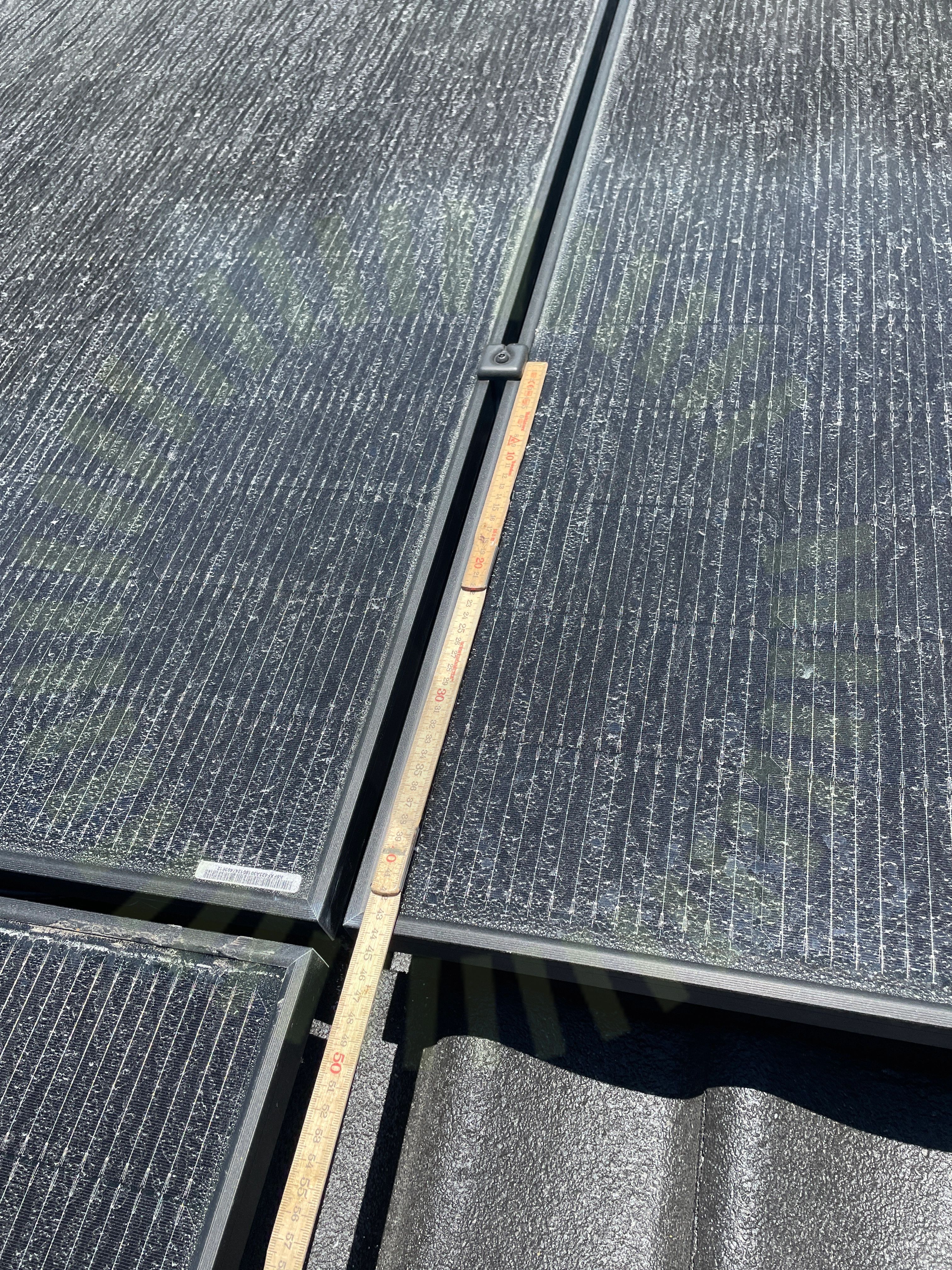

Klämmornas placering

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för den använda klämzonen saknas.

Klämmornas storlek

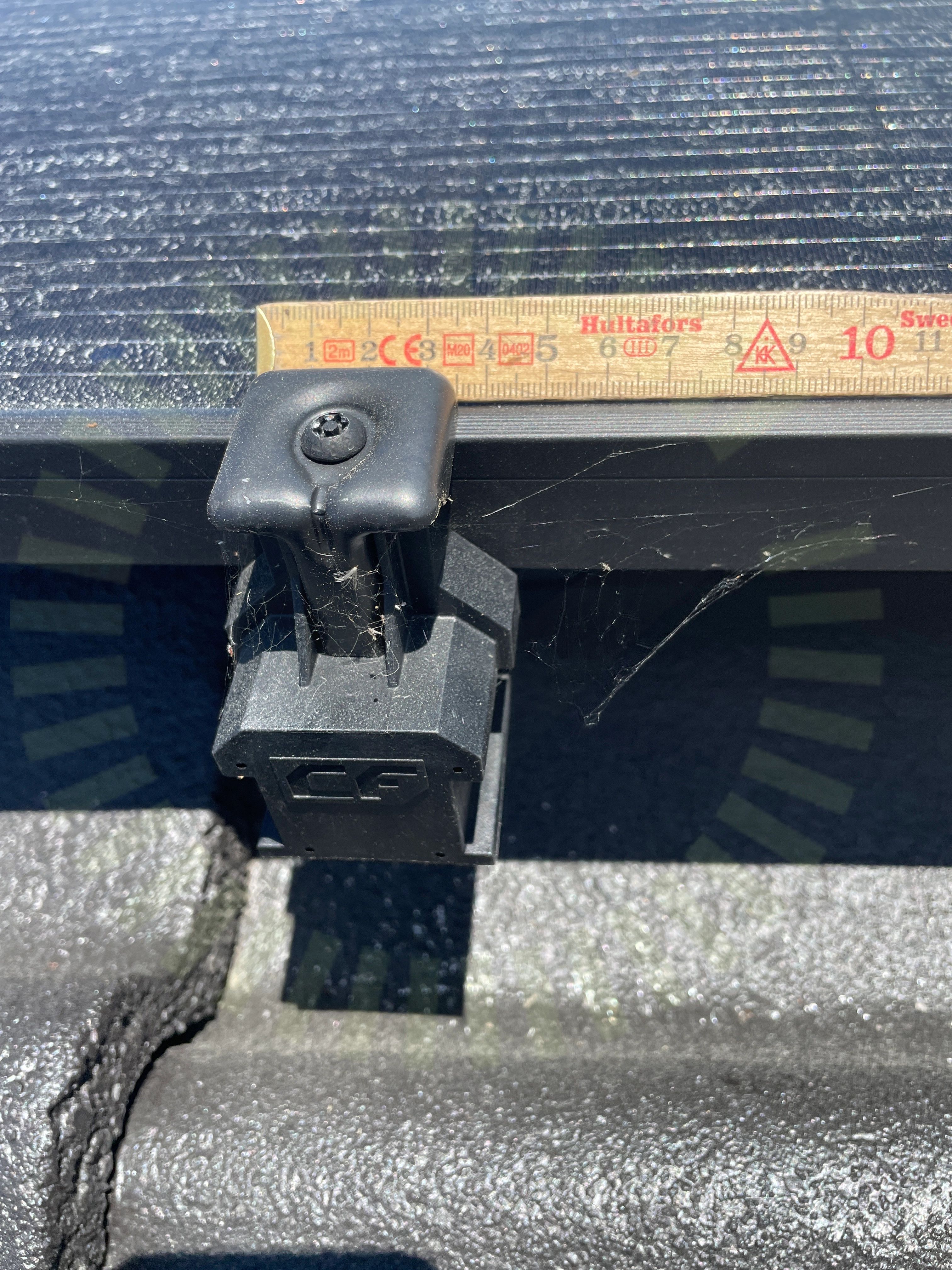

4.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen. Minsta bredd ska vara 50 mm

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.
Kontaktdon

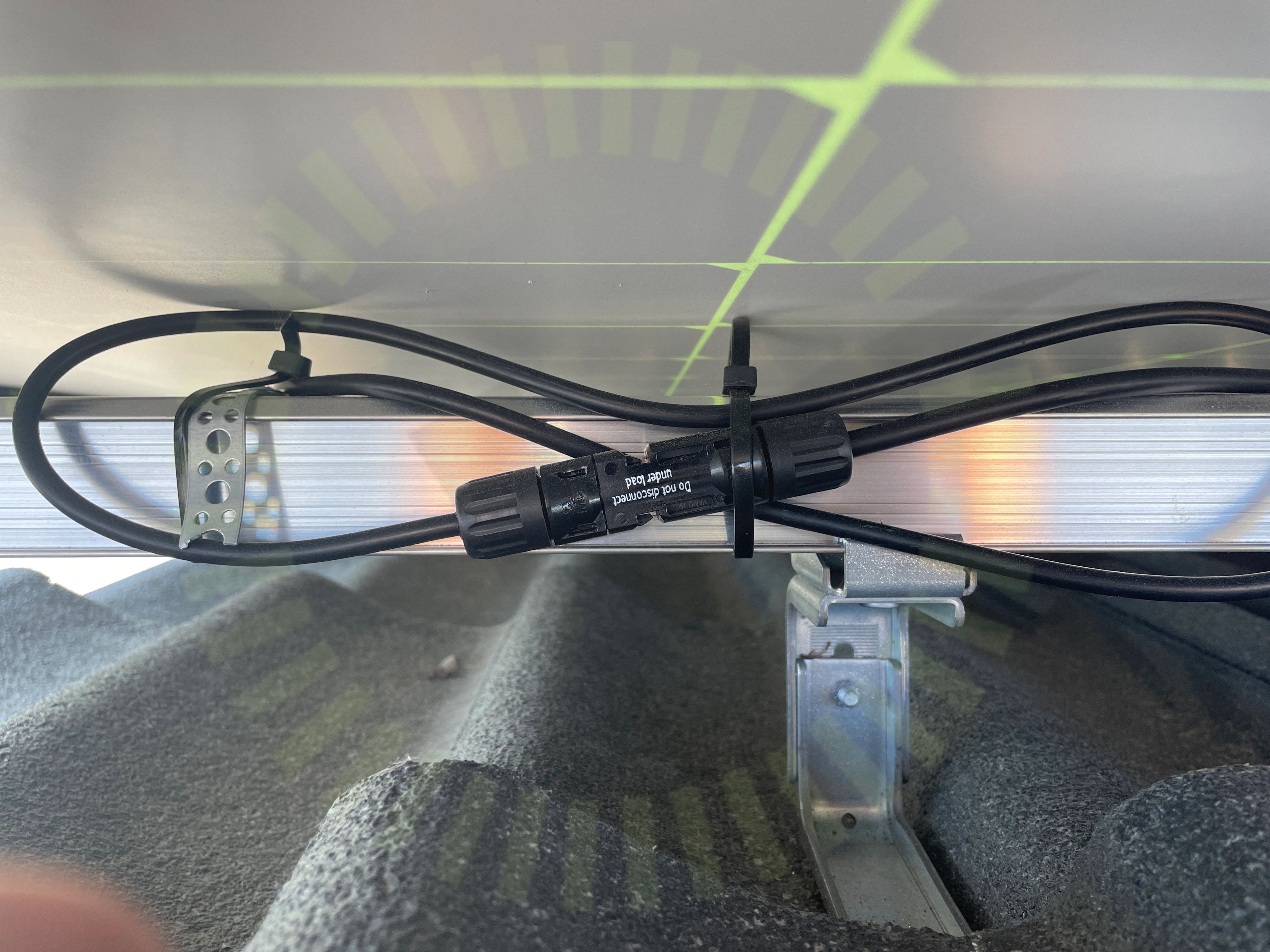

4.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Staubli Monteringsanvisningar MA711 (se_en)

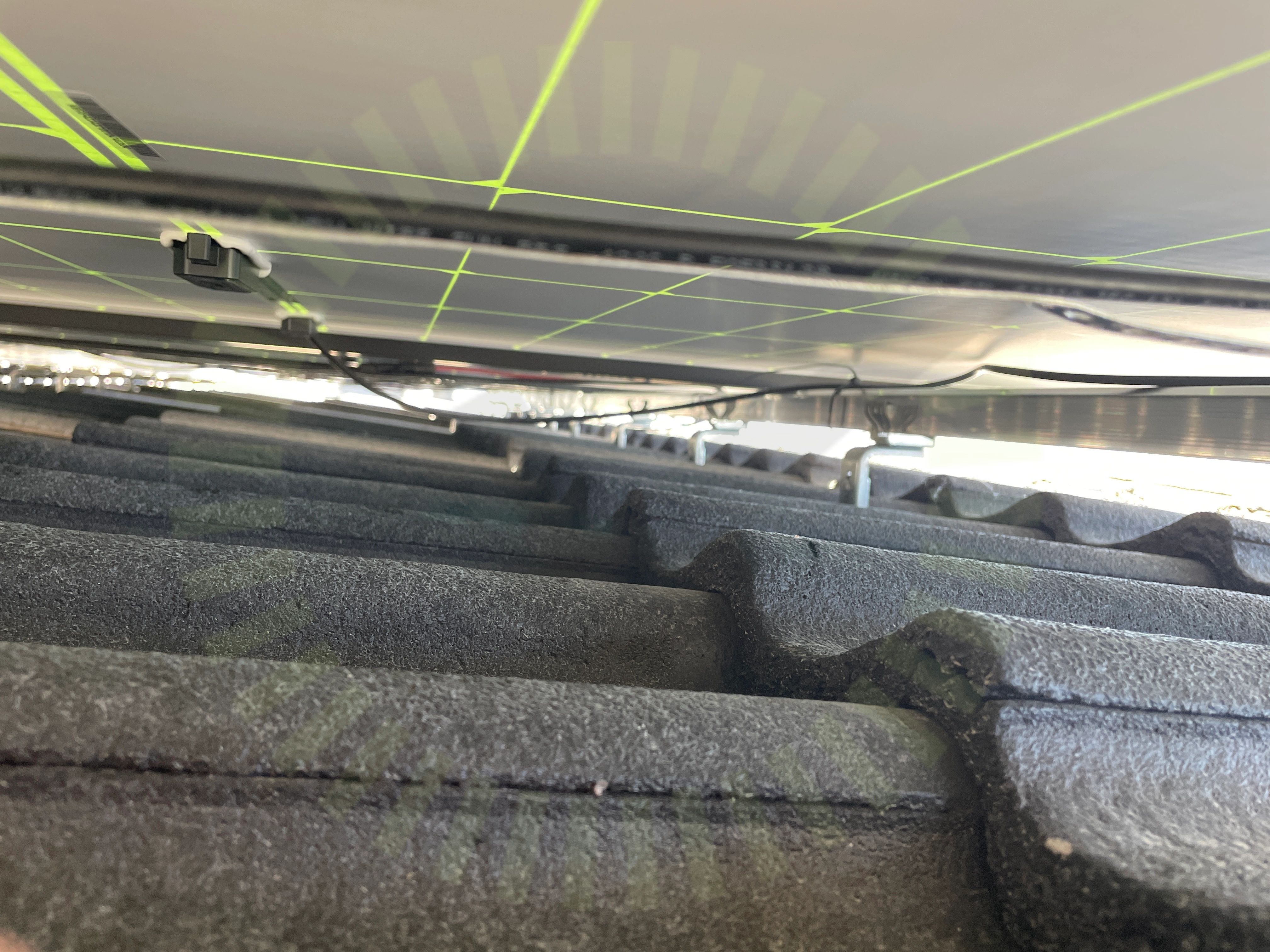

Kopplingslåda

4.4 Kopplingslåda

Inte godkänd

Kopplingslådan utsätts för stress av den hängande kabeln samt riskerar påverkas/dras ned av snömassor

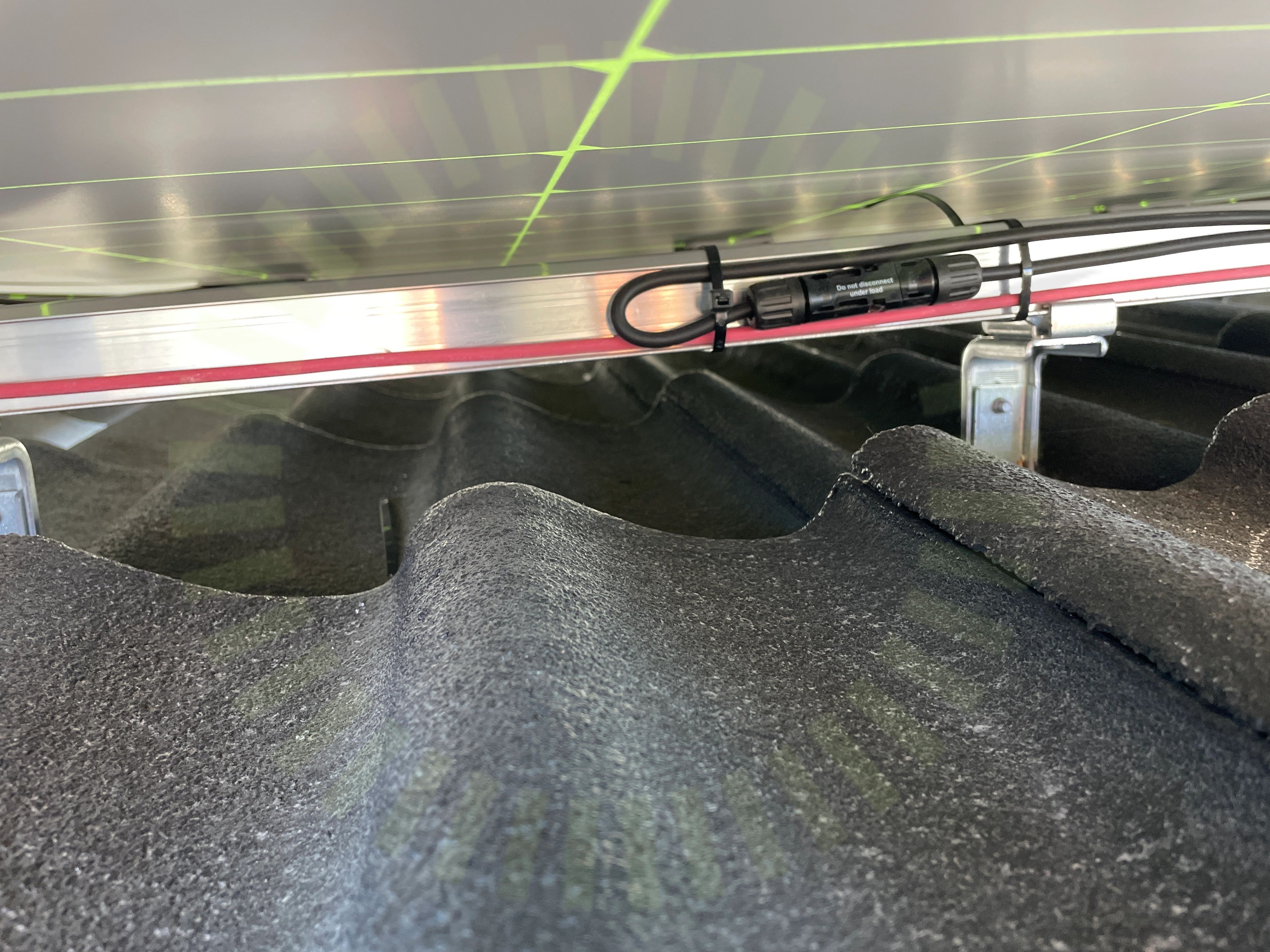

Panelkablagets böjradie

4.5 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

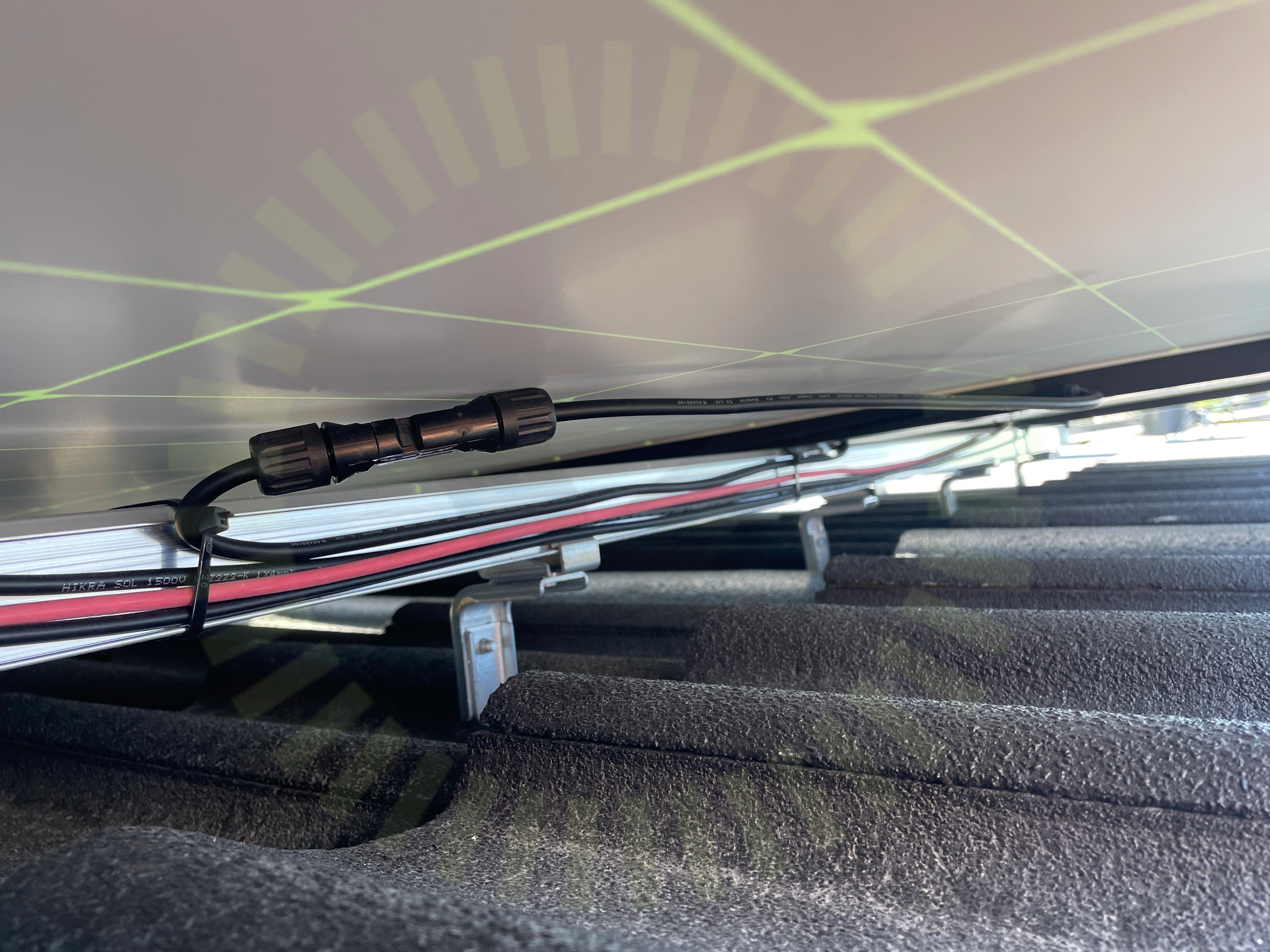

Stress på kontakter

4.6 Stress på kontakter

Inte godkänd

Kontakter uppspända, kablage drar konstant i kontakterna. Kabel ska gå rakt ur kontaktdonet minst 20 mm.

SS 436 40 00, 712.526//Staubli Monteringsanvisningar MA711 (se_en)

Godkända kontrollpunkter

10/16
Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Anmärkningar

1/5

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral som matas från växelriktaren.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

1/35
Väderskydd

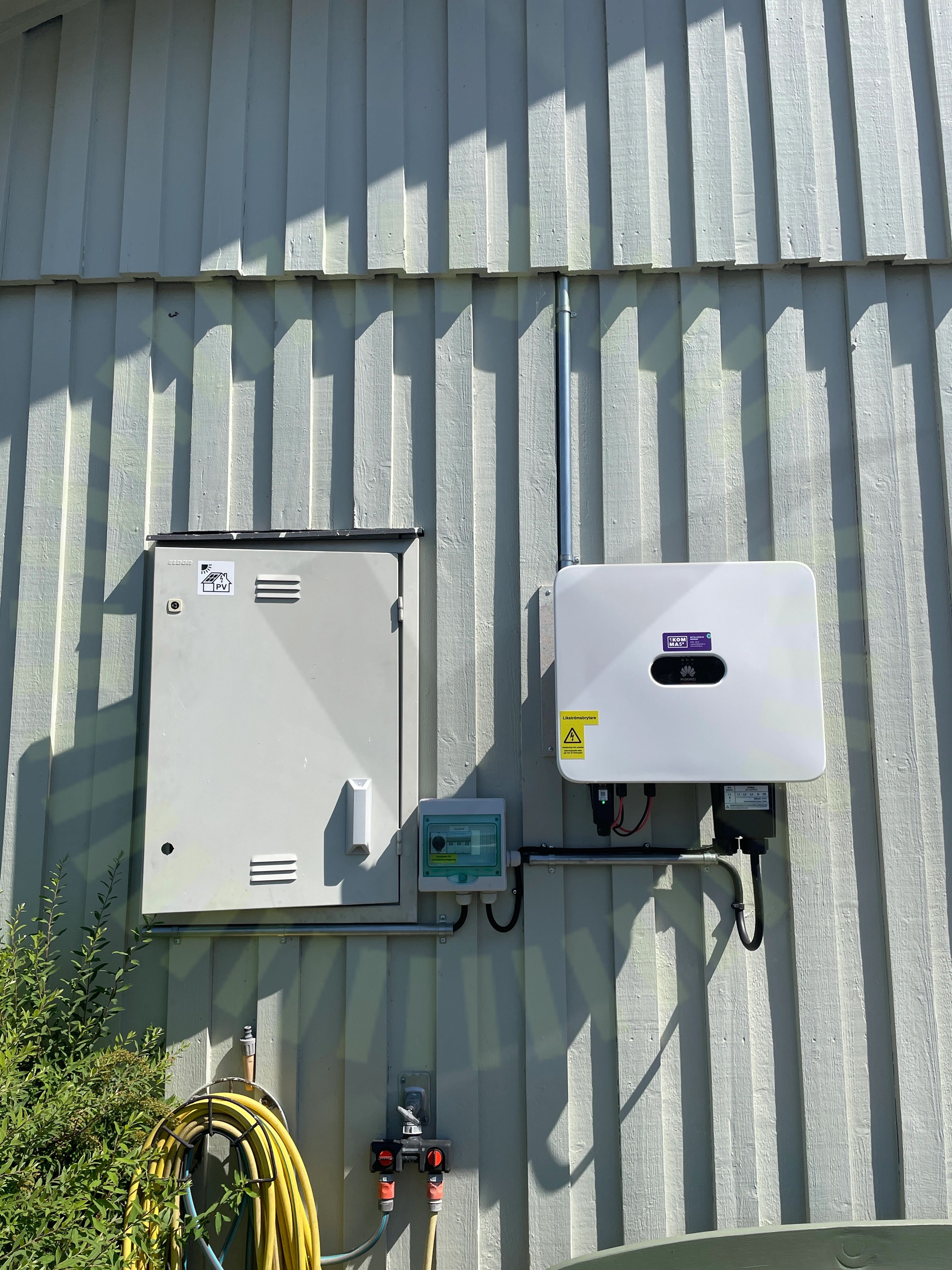

6.1 Väderskydd

Rekommendation

Tillverkaren rekommenderar att växelriktaren placeras skyddat från direkt solljus. Vald placering är solig hela eftermiddagen

Godkända kontrollpunkter

34/35
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäxelriktarens IP klassning
