Besiktningsrapport

7.3

Installation genom

Nova Solar

Datum

19 april 2023

Ort

Torslanda, Västra Götalands län

Läktinfästning

Klämmor rätt förläggning

+ 14

78% godkända22% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Läktfästen

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar matchar inte strängschemat.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängar i samma MPPT är inte samma storlek. 20 respektive 21 paneler är kopplade till samma MPPT.

ELSÄK-FS 2022:1 (3 kap. § 6)

Garage, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

17/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontakterKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Garage, Weland Stål: Läktfästen

Anmärkningar

10/22

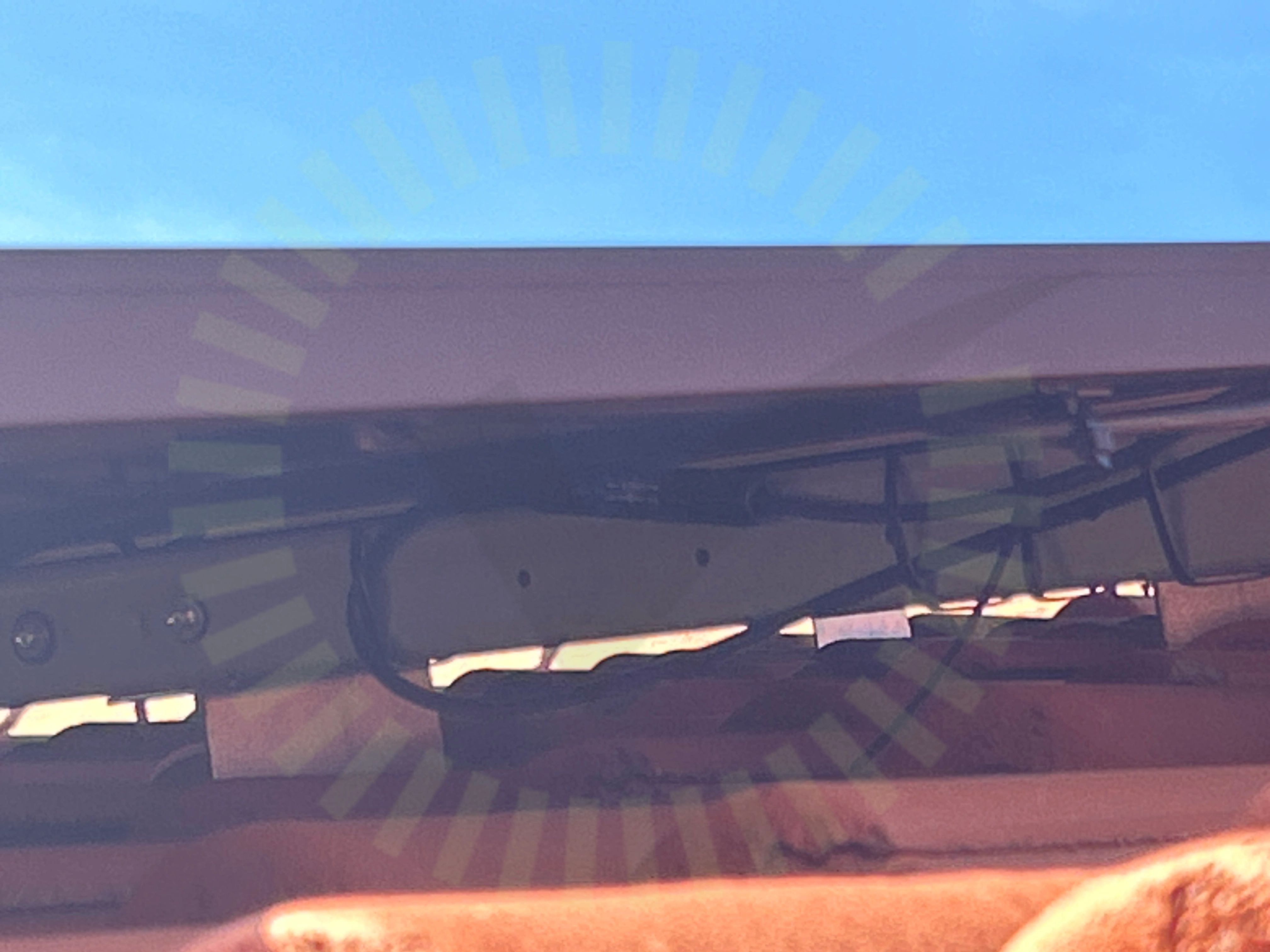

3.1 Kabeluppfästning

Rekommendation

Kablage bör fästas upp mot skenan.

SS 436 40 00 (712.521.101 och 522.8.4)

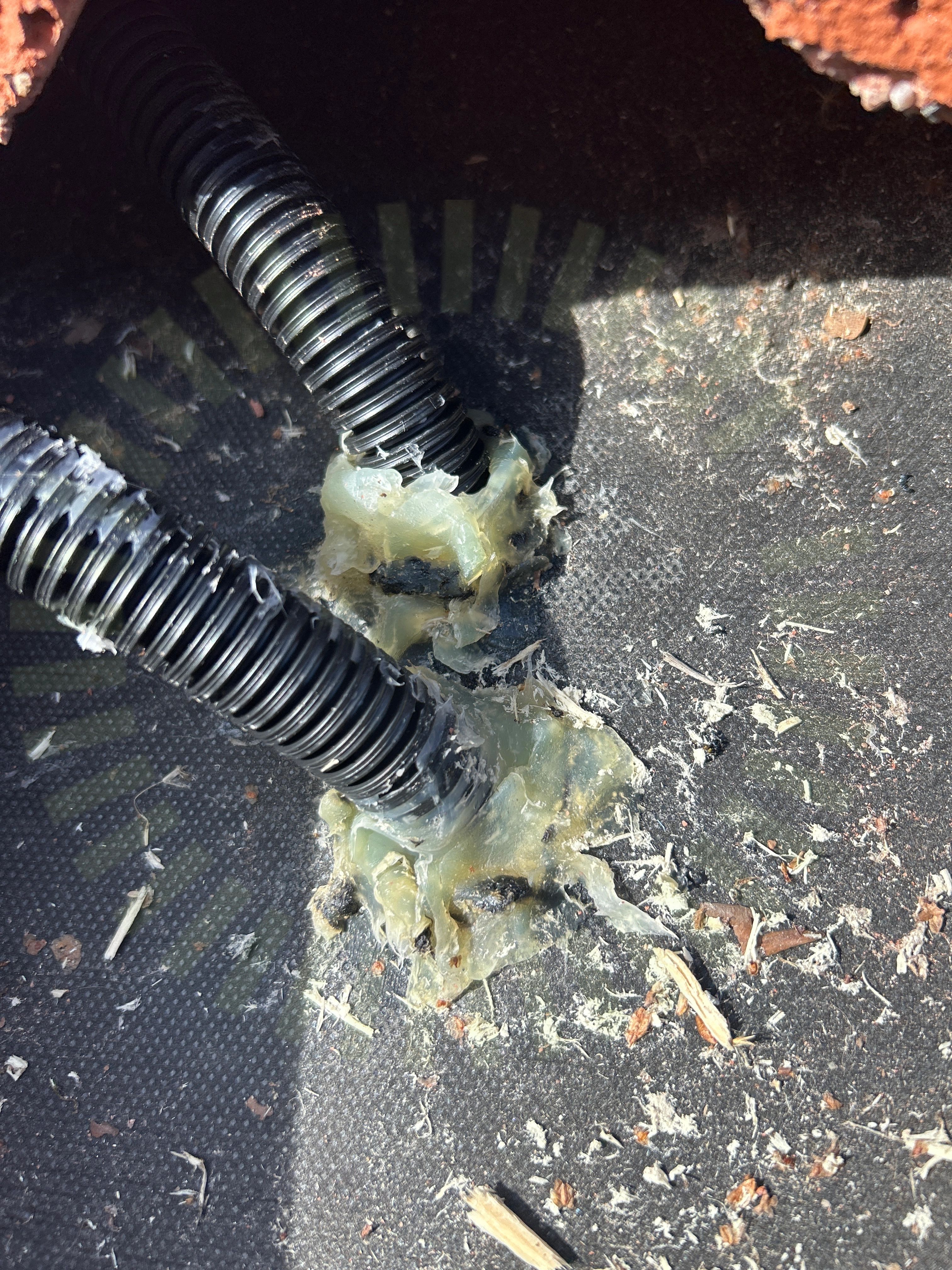

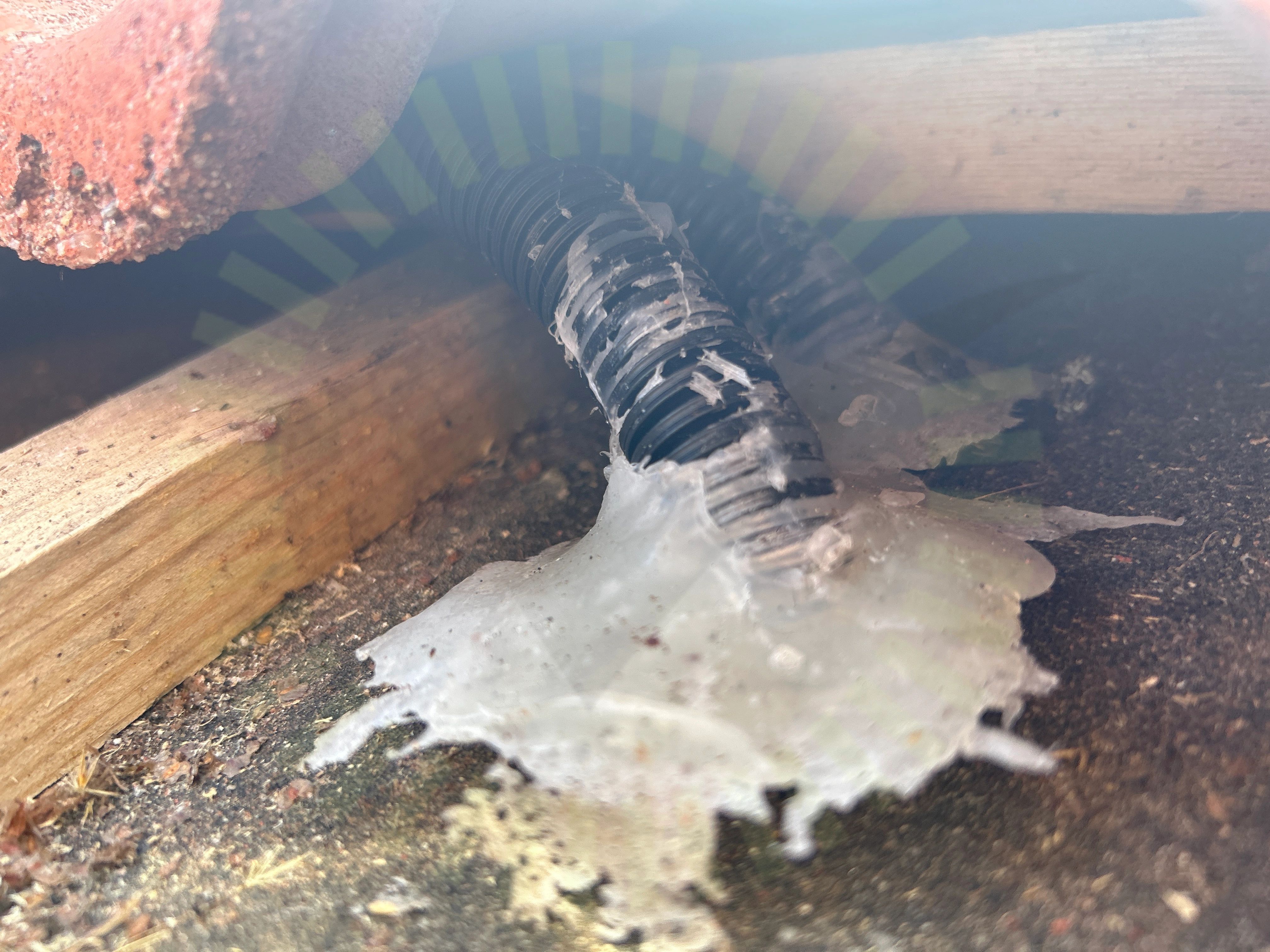

3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

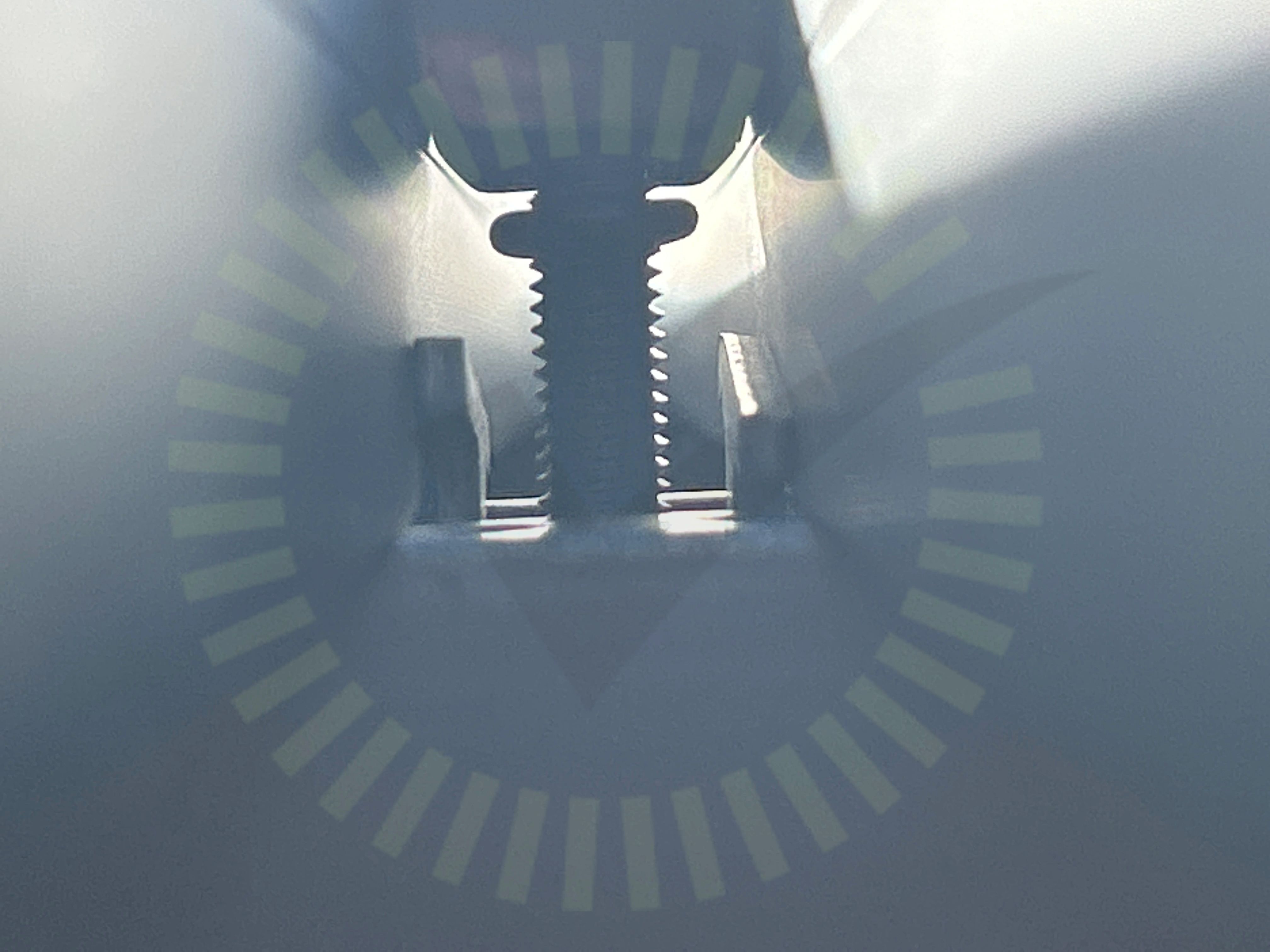

3.3 Klämmor rätt förläggning

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Bottendel ligger fel i skenan.

MA5111 Sid 1 (1) | Version 4 - 221117

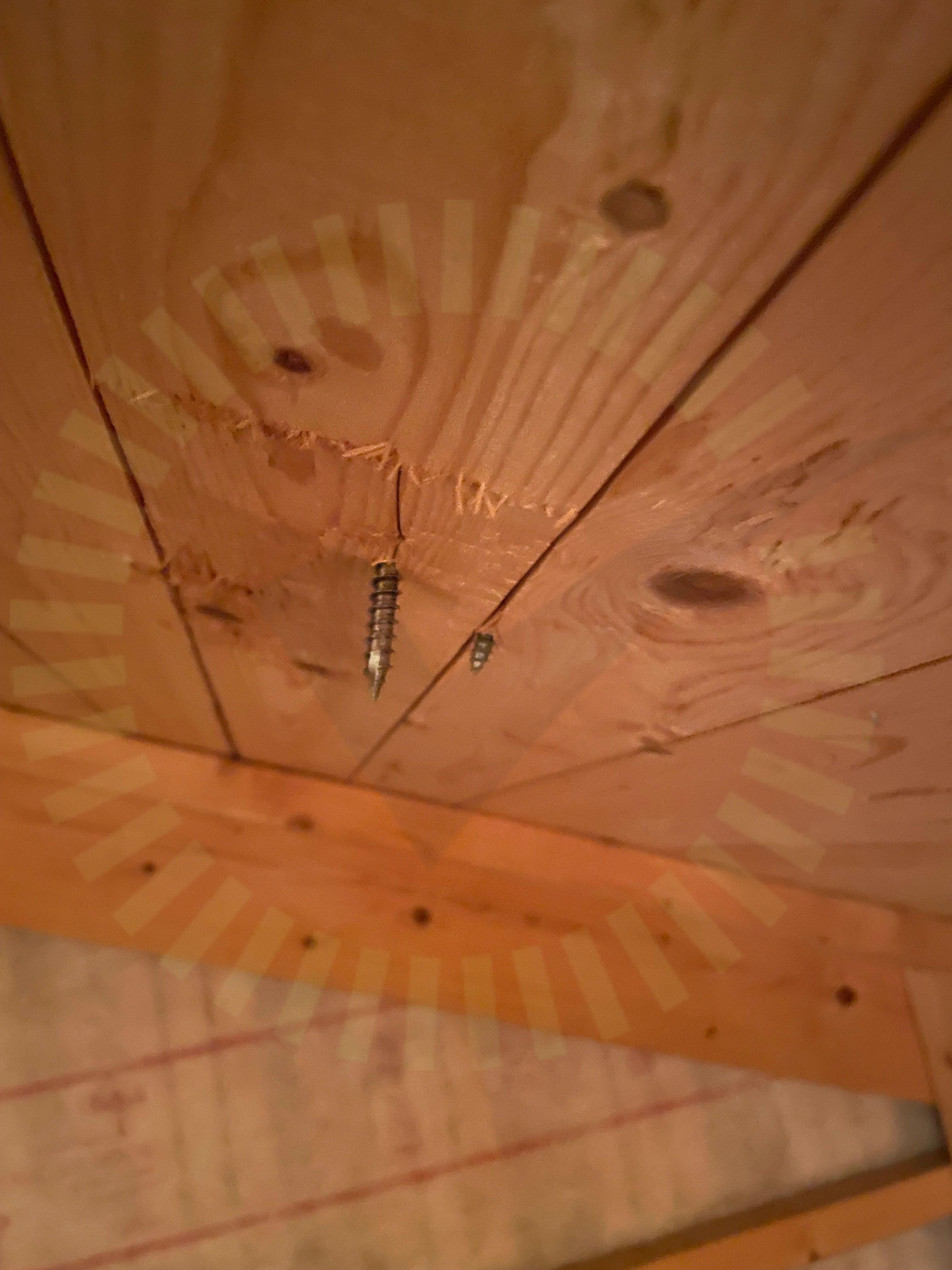

3.4 Läktinfästning

Inte godkänd

Infästning är bara utförd med en skruv på infästning.

MA5104. Sid 1 (1) | Version 4 - 221101

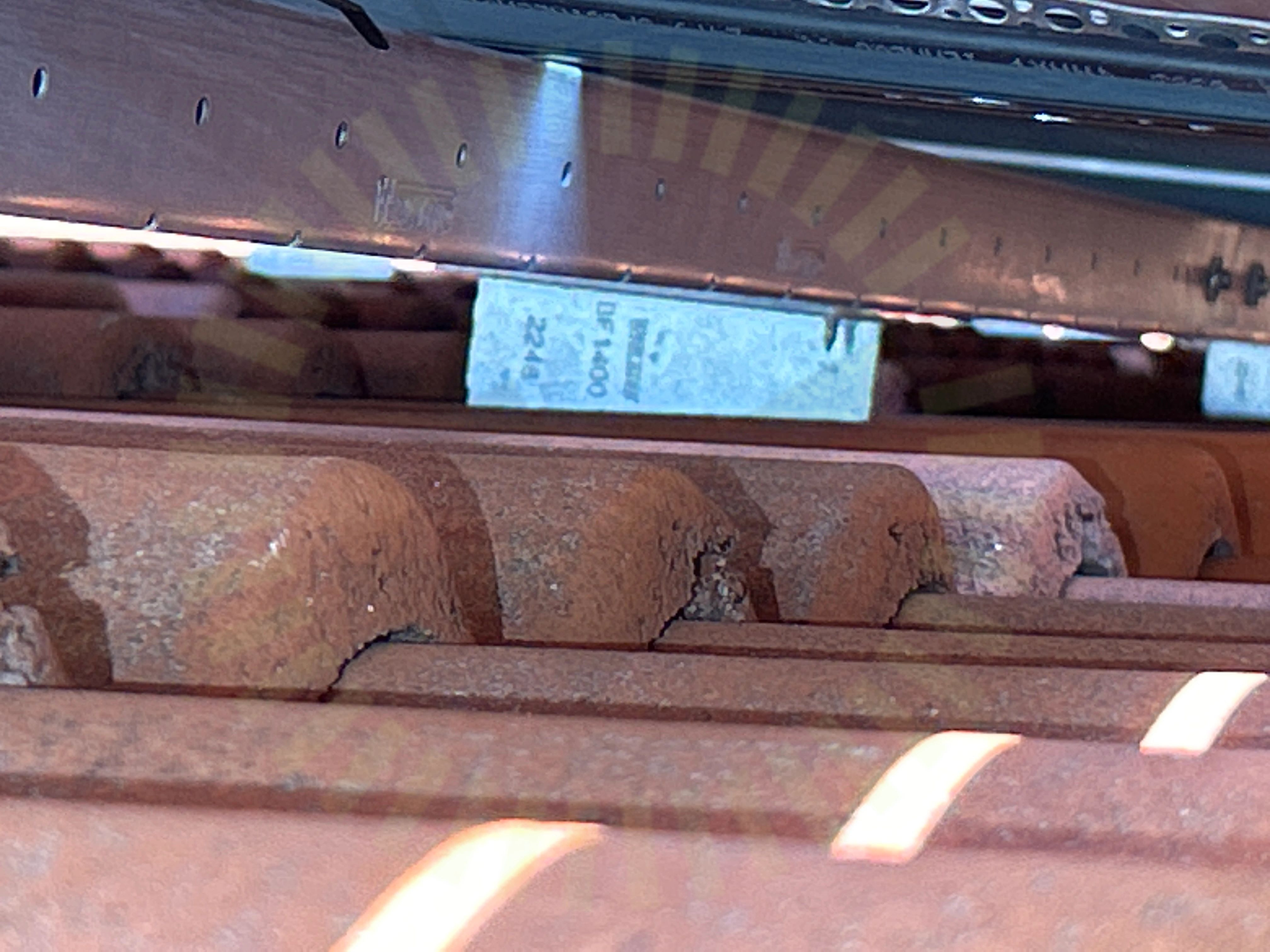

3.5 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Fel antal skruv i infästning.

MA5104. Sid 1 (1) | Version 4 - 221101

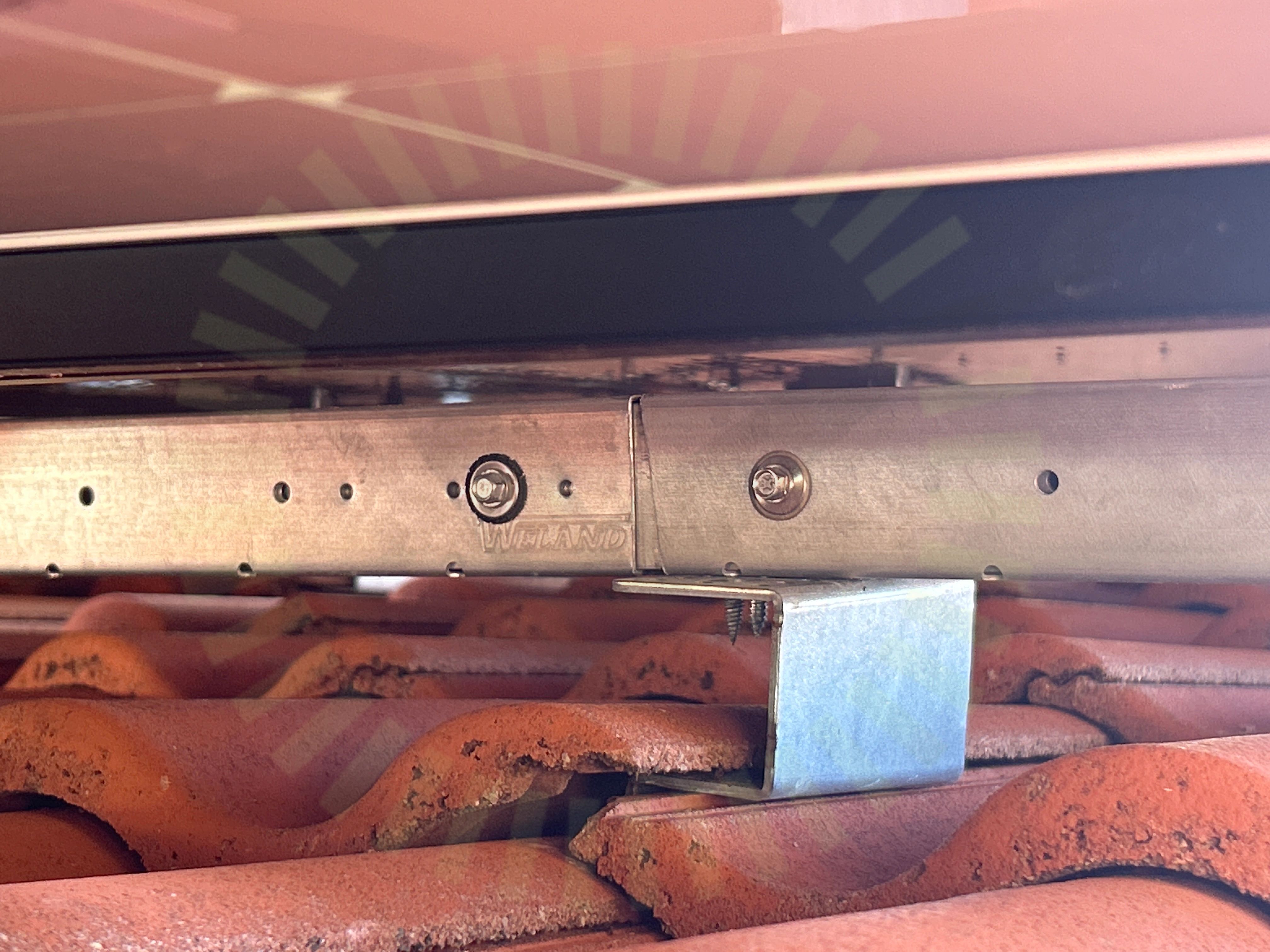

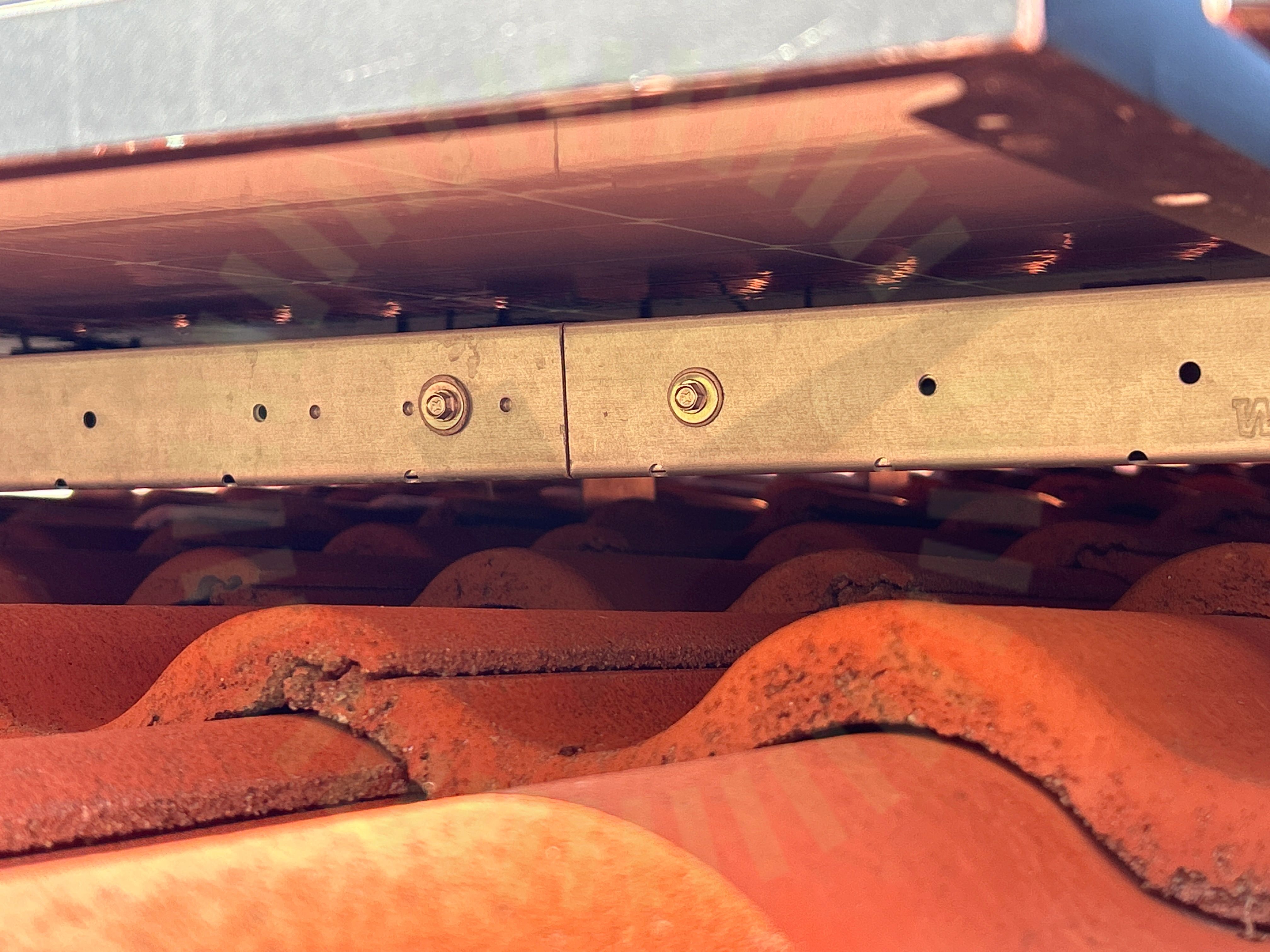

3.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar är felplacerade.

MA5104. Sid 1 (1) | Version 4 - 221101

3.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen är för annan adress.

Tillverkarens montageanvisningar

3.8 Underbyggnad

Inte godkänd

Lastberäkning saknas. Underlag att kontrollera mot saknas.

PD5109 | Version 4 - 221028 | Sid 1 (1)

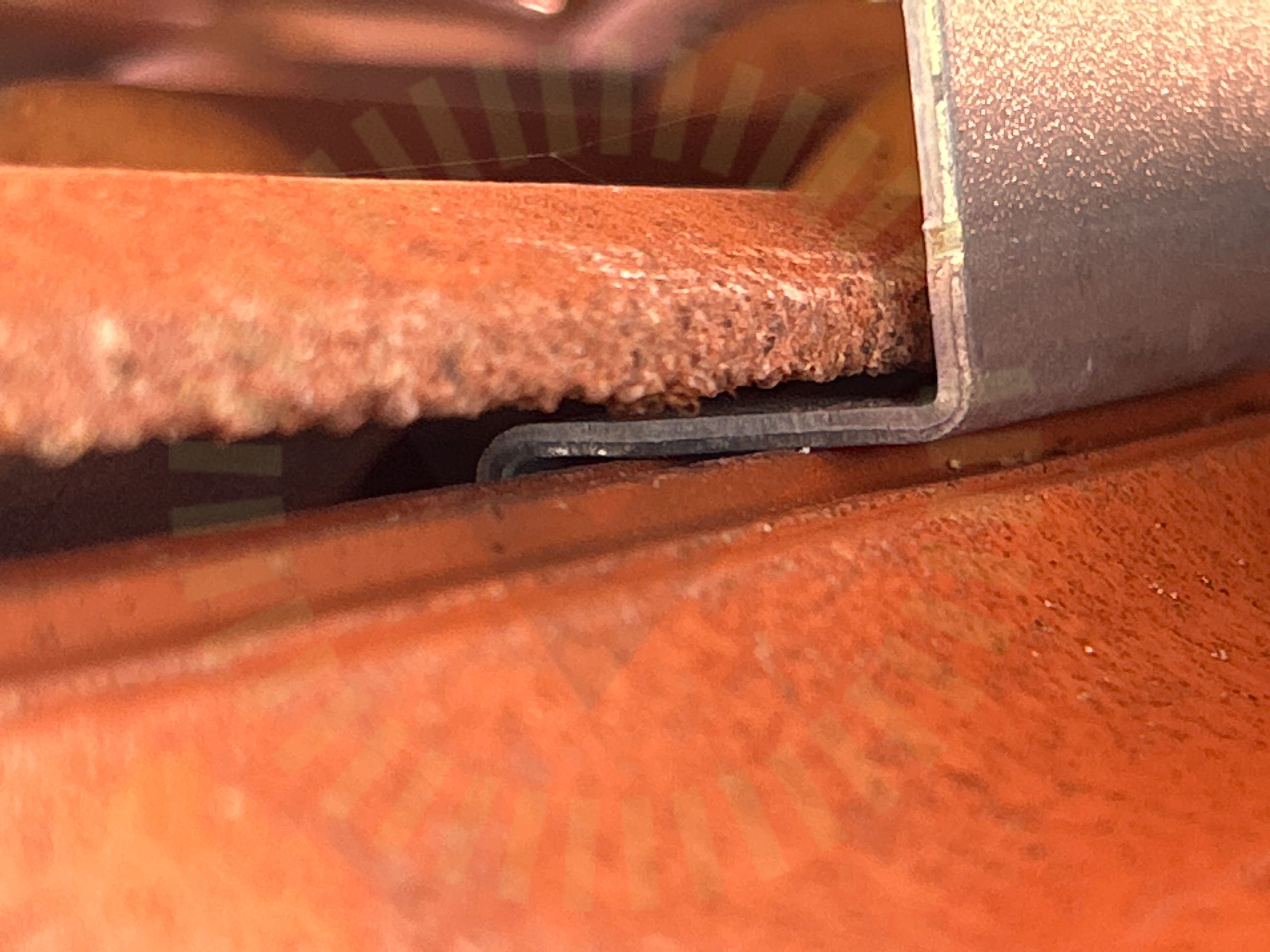

3.9 Underliggande takpanna

Inte godkänd

Krok ligger mot underliggande panna.

MA5104. Sid 1 (1) | Version 4 - 221101

3.10 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

12/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämma skruvMittklämmorPlaceringSkadorSkenornas överhängVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Hus, Longi: LR5-54HPB 390-410M

Anmärkningar

1/16

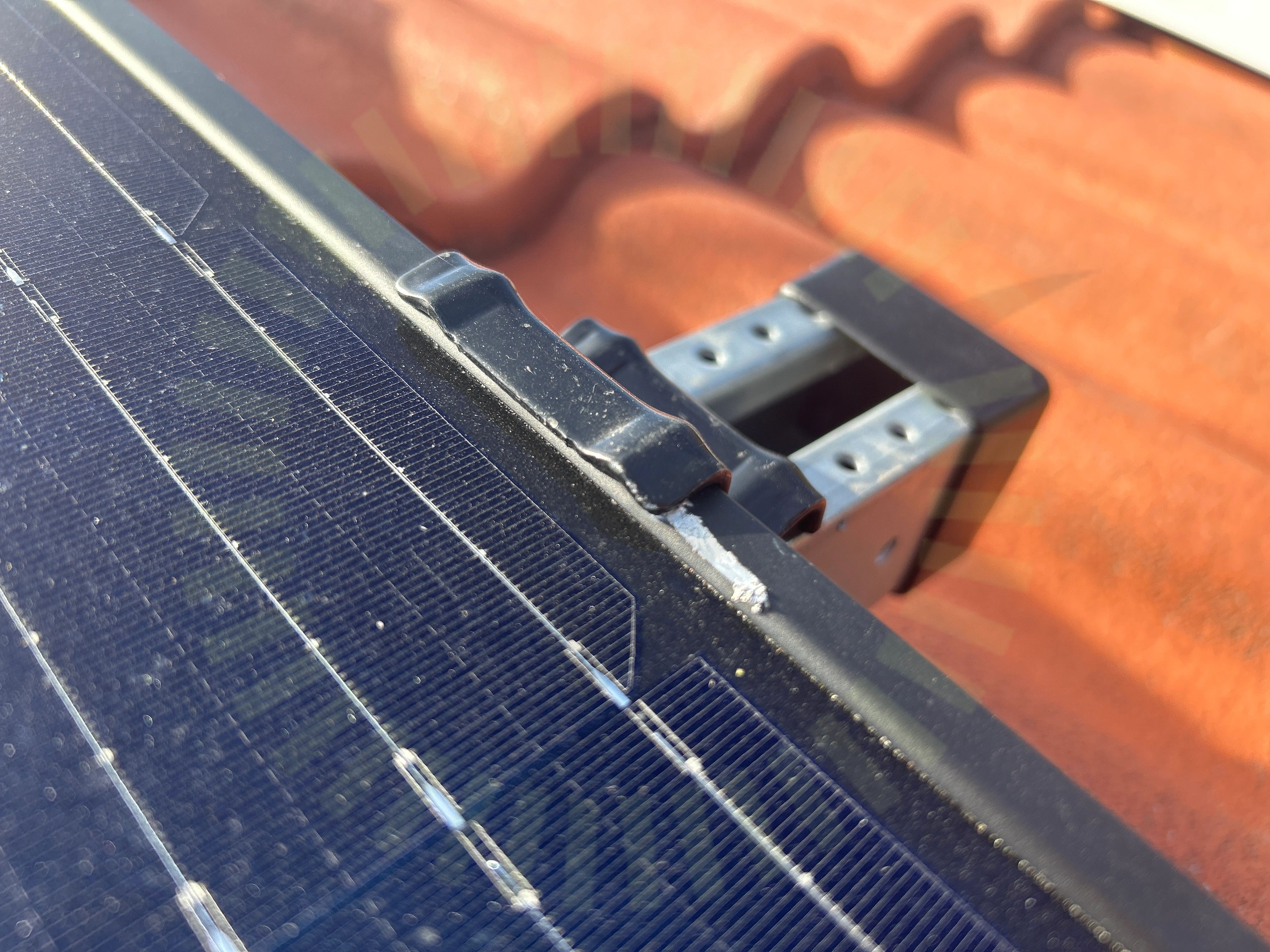

4.1 Skador

Inte godkänd

Skador noterade på panelerna. Djup reva i ramen.

Godkända kontrollpunkter

15/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontakterKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning

Hus, Weland Stål: Råspont

Anmärkningar

10/22

5.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

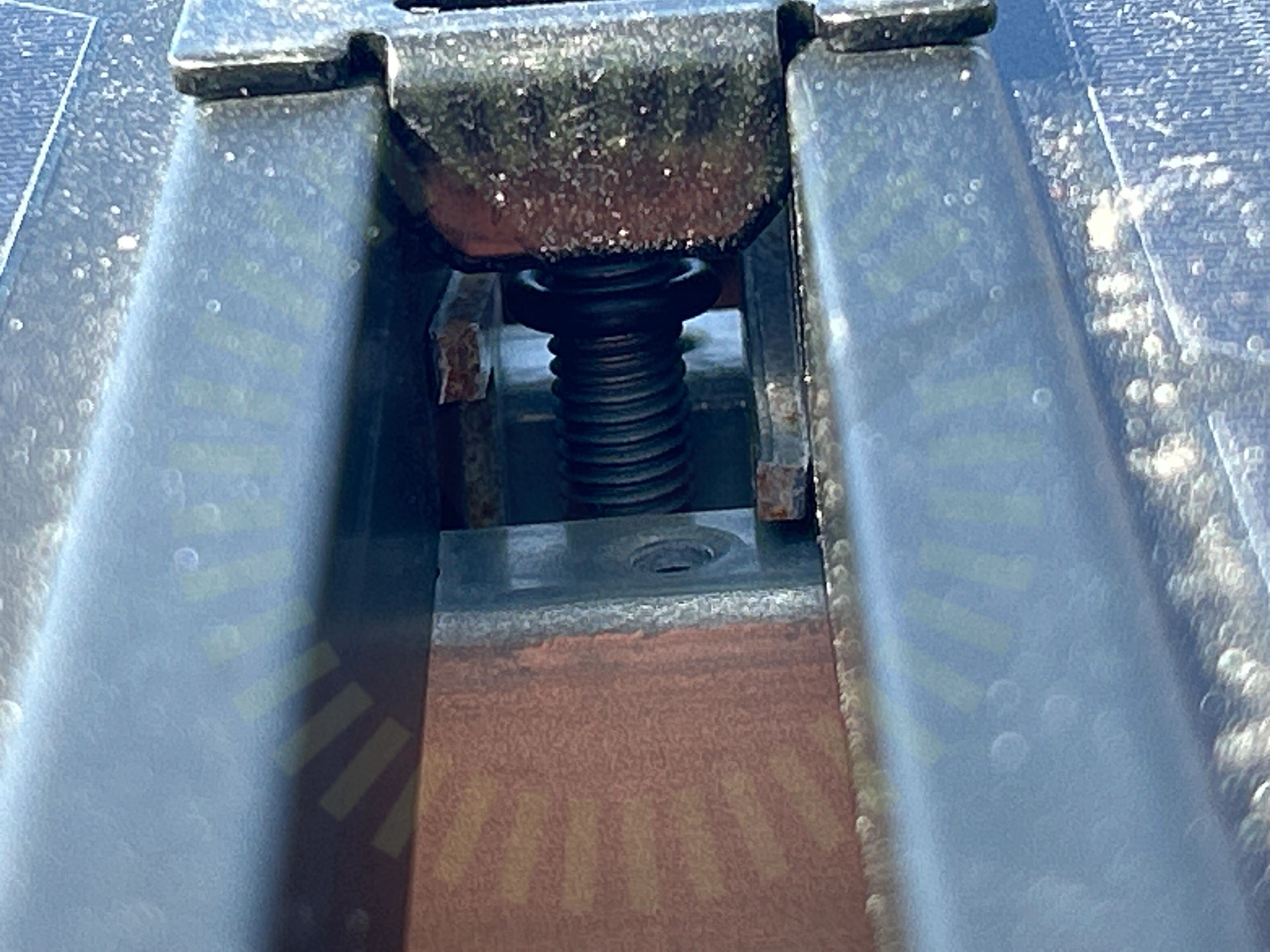

5.2 Klämmor rätt förläggning

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Bottendel ligger fel.

MA5111 Sid 1 (1) | Version 4 - 221117

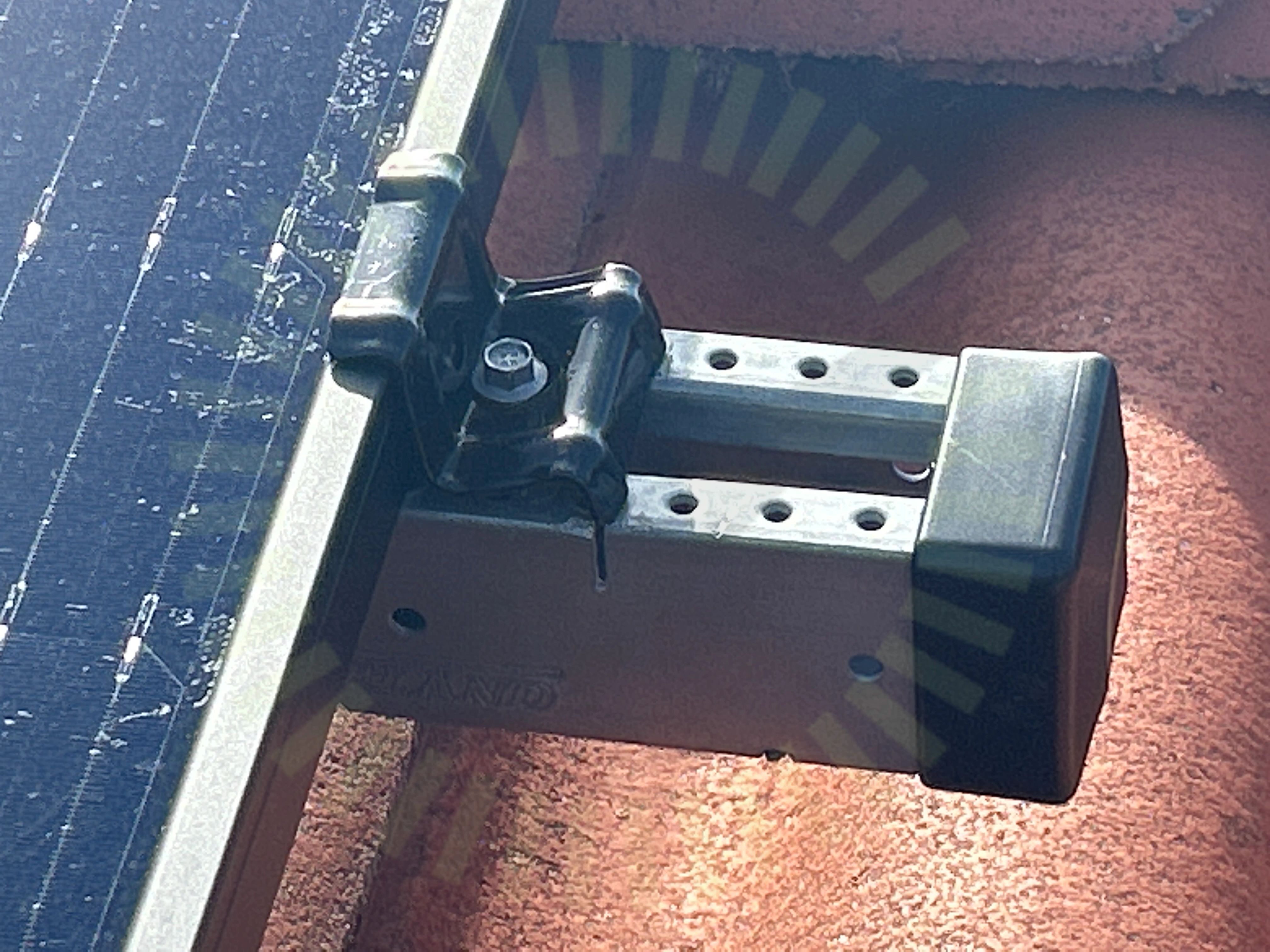

5.3 Skador

Inte godkänd

Skena sågad delvis där ändfäste sitter.

5.4 Råspontsinfästning

Inte godkänd

Fel antal skruv i infästningar.

MA5104. Sid 1 (1) | Version 4 - 221101

5.5 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas helt.

MA5102 Sid 1 (1) | Version 3 - 221101

5.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar felplacerade.

MA5102 Sid 1 (1) | Version 3 - 221101

5.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning är för annan adress.

Tillverkarens montageanvisningar

5.8 Underbyggnad

Inte godkänd

Lastberäkning saknas. Underlag att kontrollera mot ej tillgängligt.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

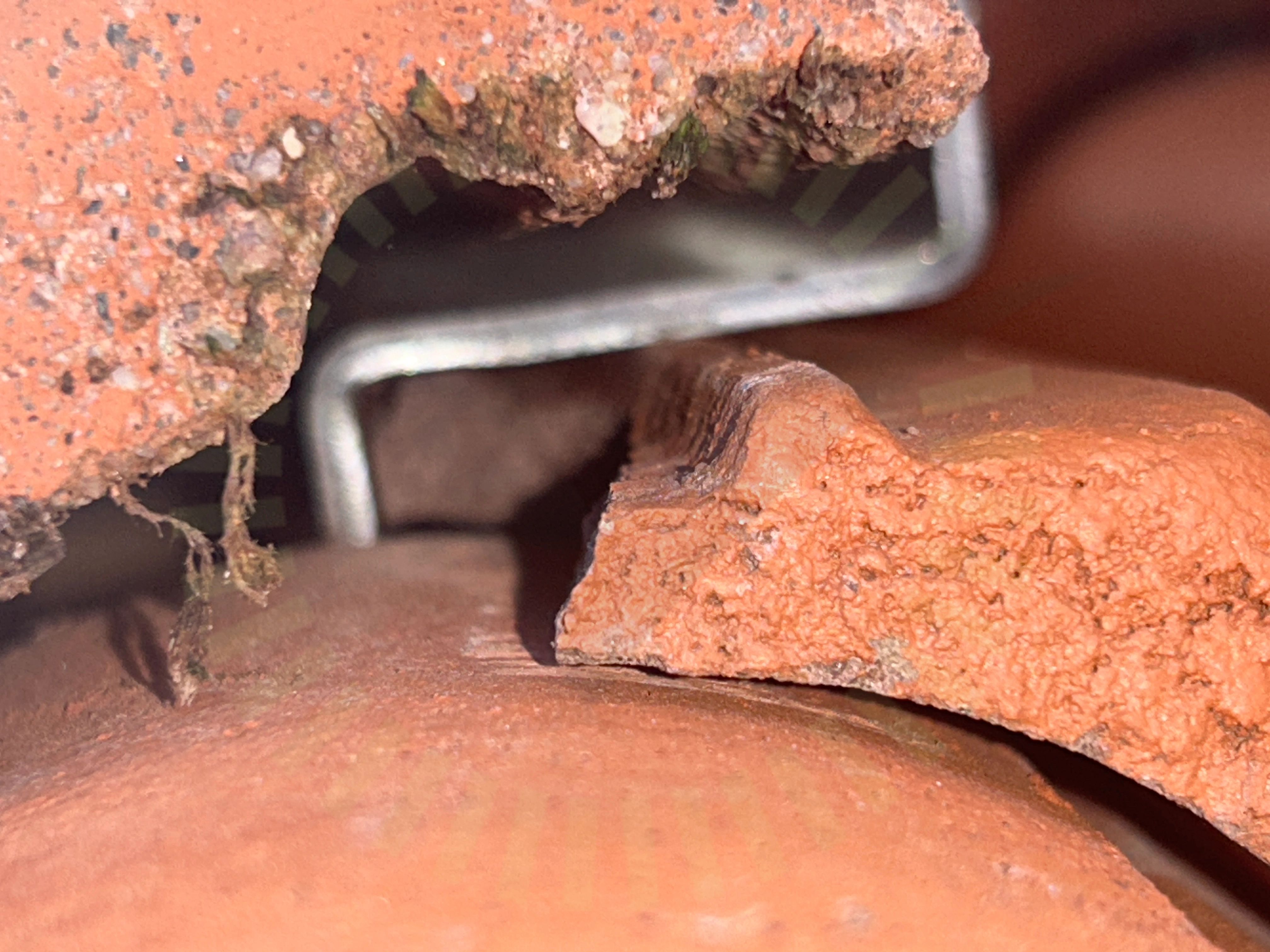

5.9 Underliggande takpanna

Inte godkänd

Takkrok ligger an undre takpanna. Takpanna sprucken.

MA5102 Sid 1 (1) | Version 3 - 221101

5.10 Takkrokarnas CC

Inte godkänd

Lastberäkning är för annan adress.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

12/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämma skruvMittklämmorPlaceringSkenornas överhängVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Varselmärkning

Anmärkningar

2/5

7.1 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning. Märkning som anger att spänning blir under 50 V efter 2 min uppsatt.

7.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/5

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

5/35

8.1 Växelriktarens dimensionering

Rekommendation

Växelriktaren begränsar taket. 21.6 kW installerad effekt på en 15kW växelriktare. Paneler ligger i olika vädersträck och kommer inte vara aktiva fullt ut samtidigt. Exakt effekttopp oklar. Rekommenderar att hålla koll på om växelriktaren toppar tidigt för effektförluster.

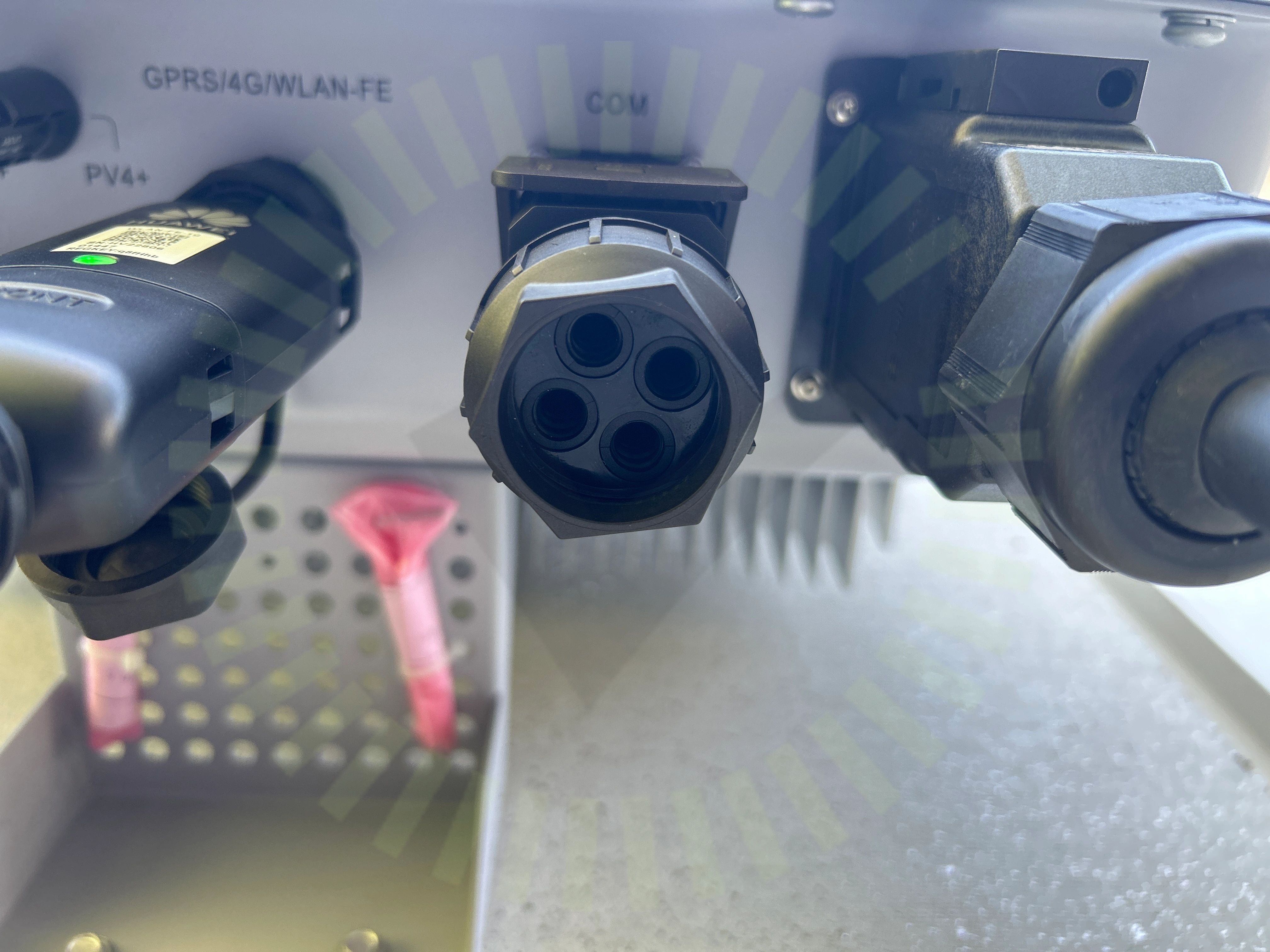

8.2 Förskruvning

Inte godkänd

Förskruvningen ska hålla tätt. Plugg för hål saknas.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/1a038c08/connecting-the-ac-output-power-cable

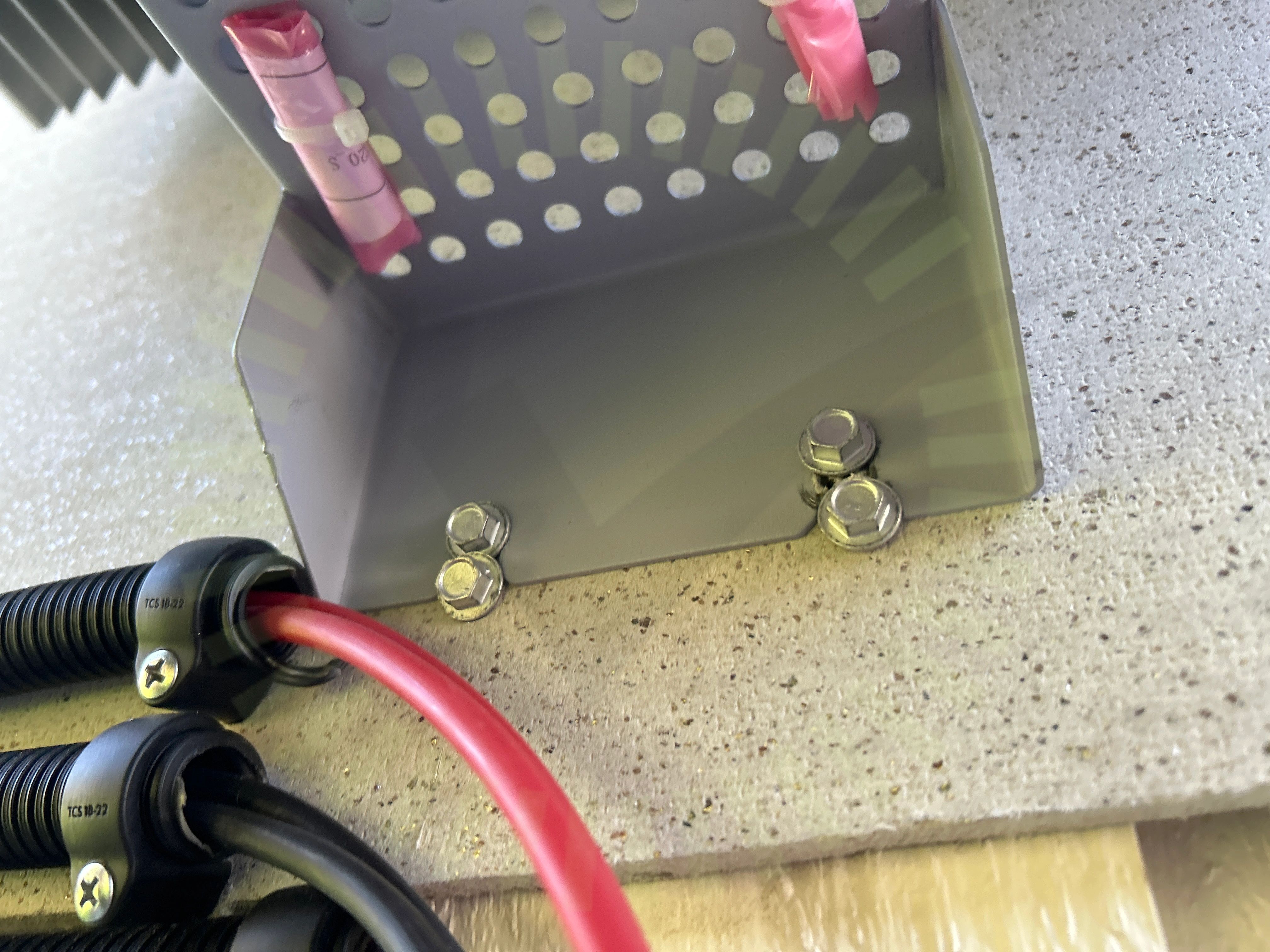

8.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt i vägg. Väldigt rörlig och skruv sitter inte åt.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/741f8ddf/wall-mounted-installation

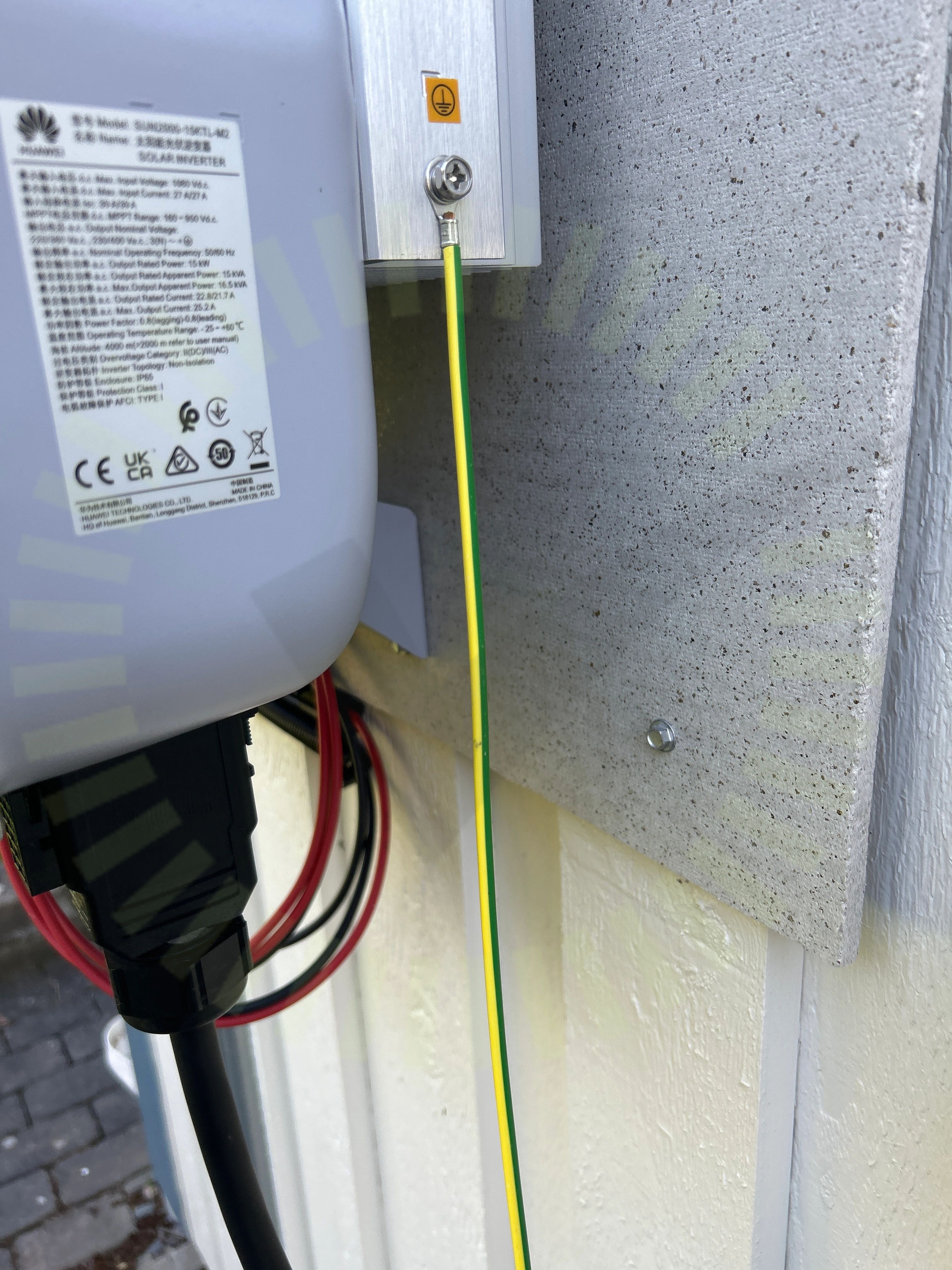

8.4 Jordning av chassi

Inte godkänd

Jordkabel drar i skon. Behöver avlastas.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

8.5 Säkringsdimension

Inte godkänd

21.6 kW installerad effekt på en 15kW växelriktare med max utmatning som är mer än säkringen som är installerad.

Godkända kontrollpunkter

30/35

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
