Besiktningsrapport

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

8/32

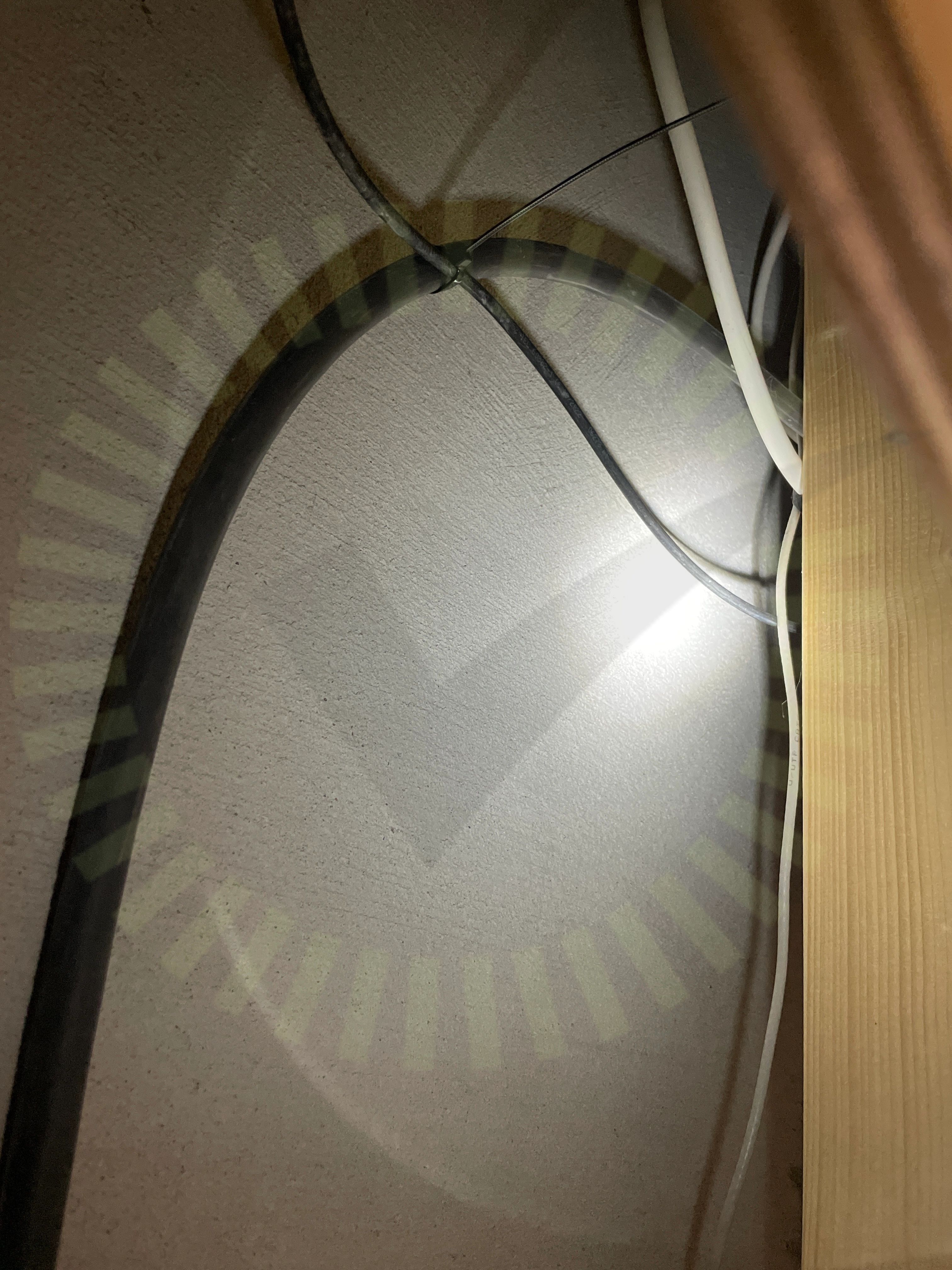

1.1 AC Förläggning

Inte godkänd

Kablage ej uppfäst med tillräckligt stöd

SS 436 40 00 (522.8.4)

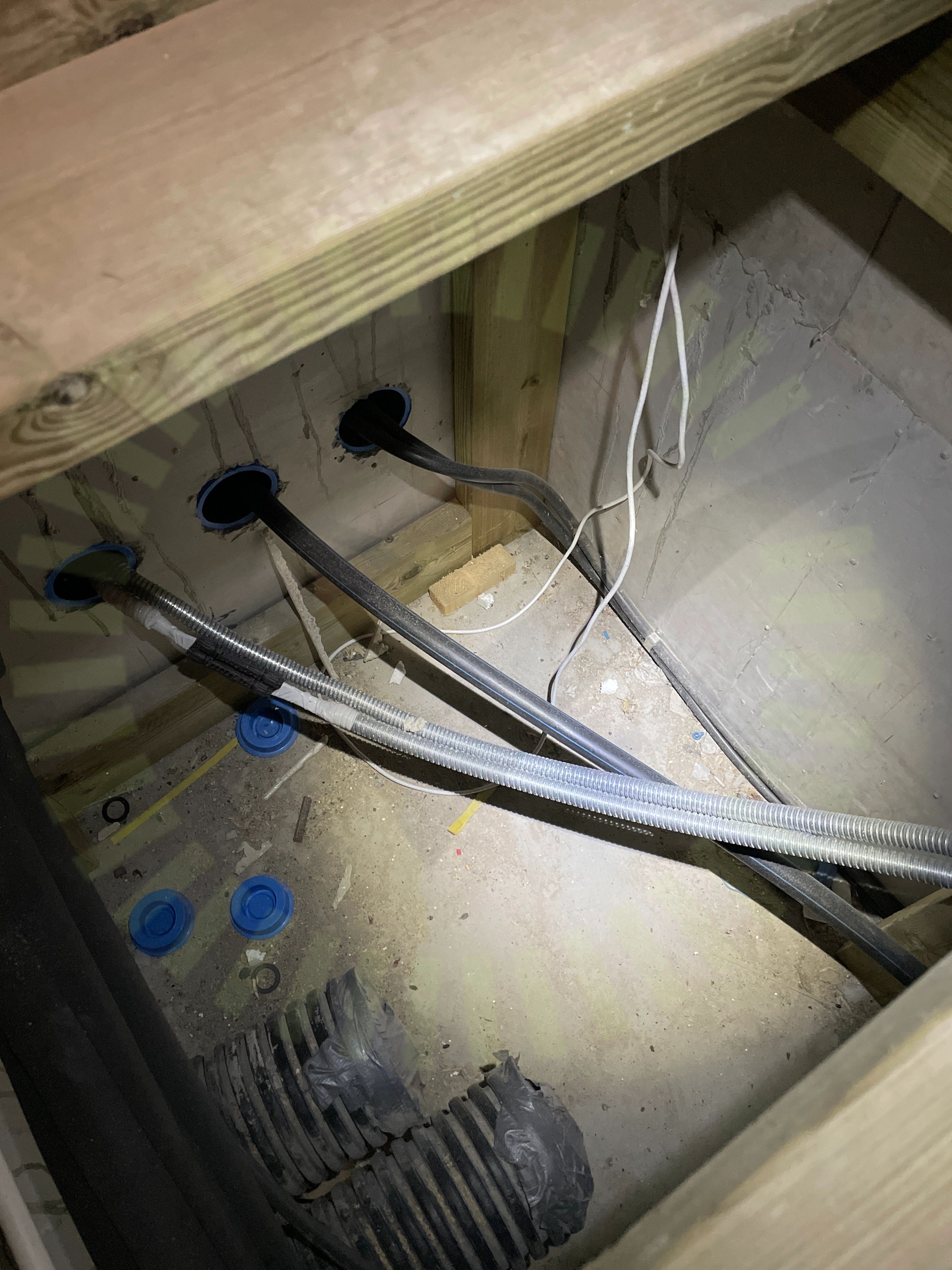

1.2 DC Förläggning

Inte godkänd

DC kablage ej uppfäst med tillräckligt stöd samt varselmärkning gällande likspänning saknas. (MC4 kontakter)

SS 436 40 00 (522.8.4)

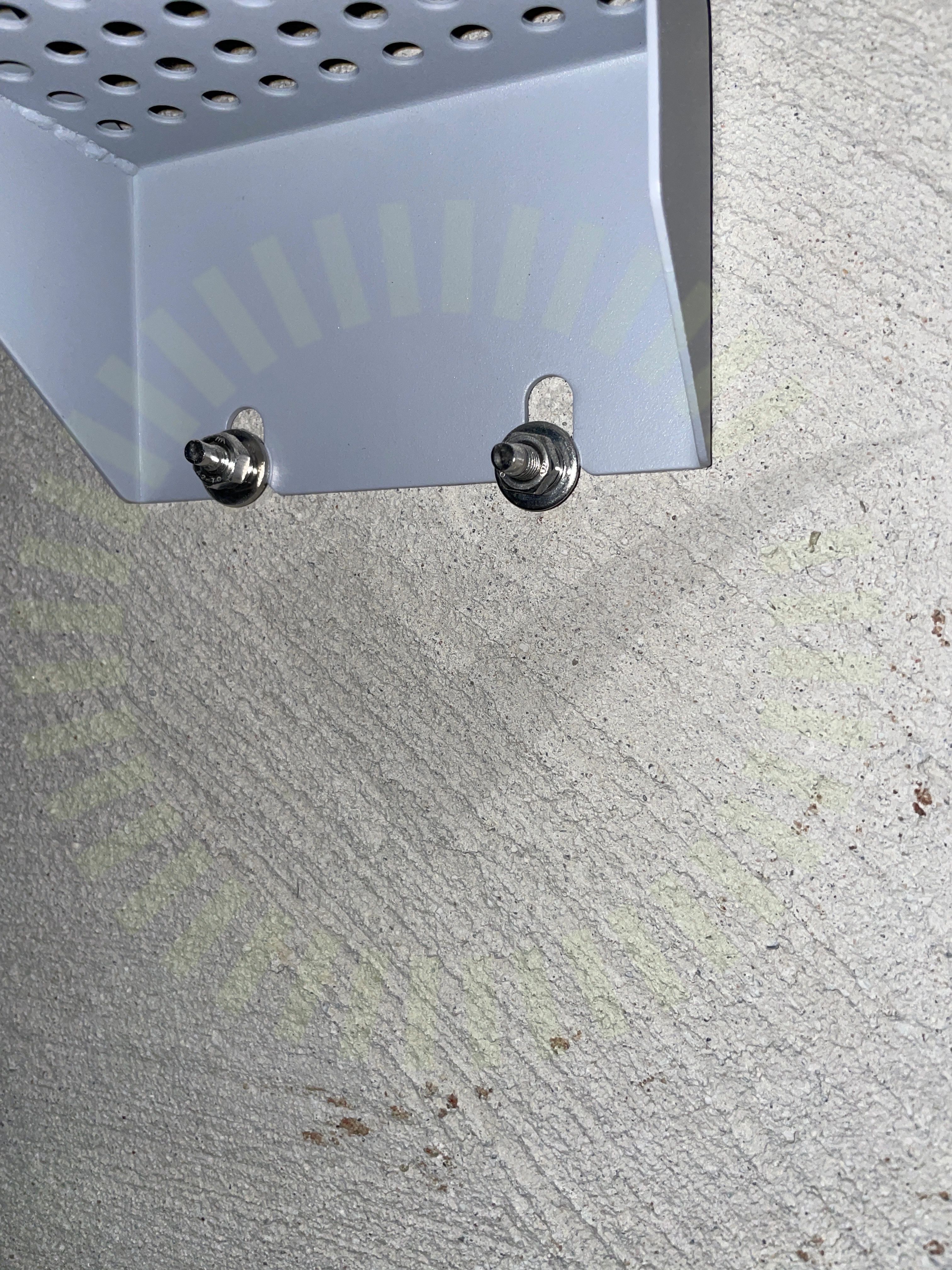

1.3 Fastsäkring av produkt

Inte godkänd

Växelriktare ej korrekt fastsatt

Tillverkarens anvisningar

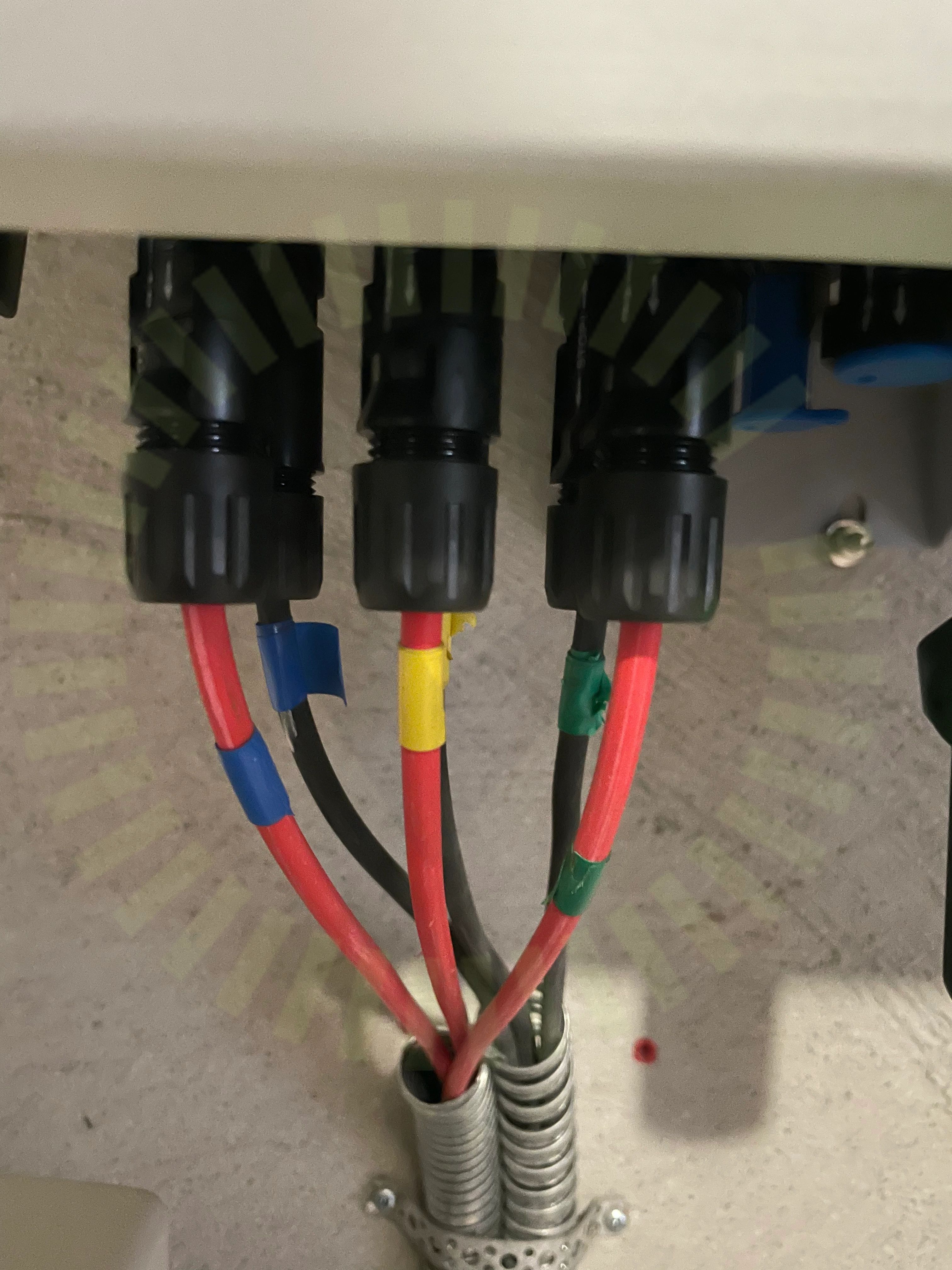

1.4 Kontakter

Inte godkänd

Rätt sorts kontakter men ej tillräckligt spända

Tillverkarens anvisningar

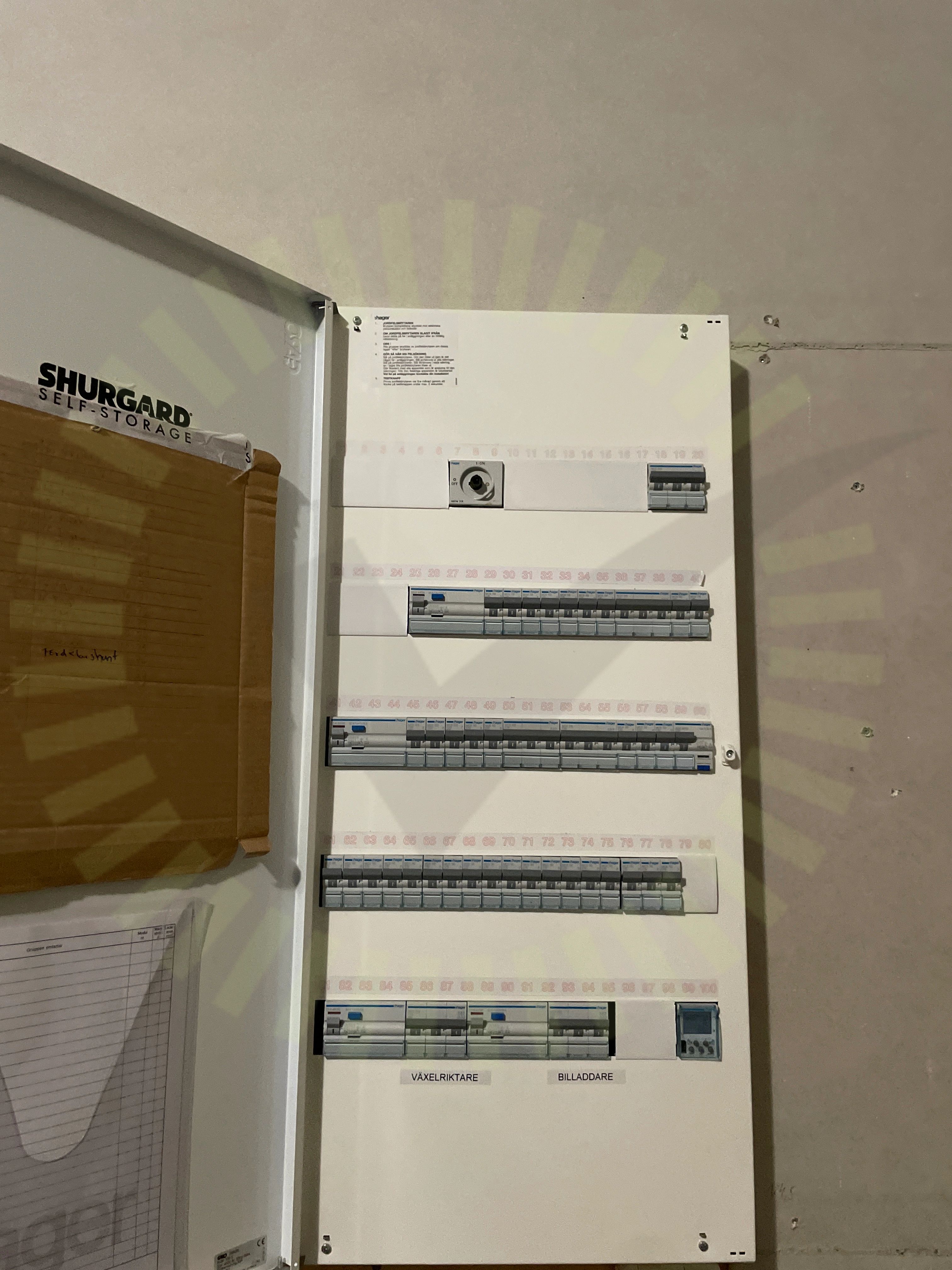

1.5 Märkning

Inte godkänd

Huvudbrytare för produktionsanläggning saknar märkning

ELSÄK-FS 2022:1 (6 §)

1.6 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (6 §)

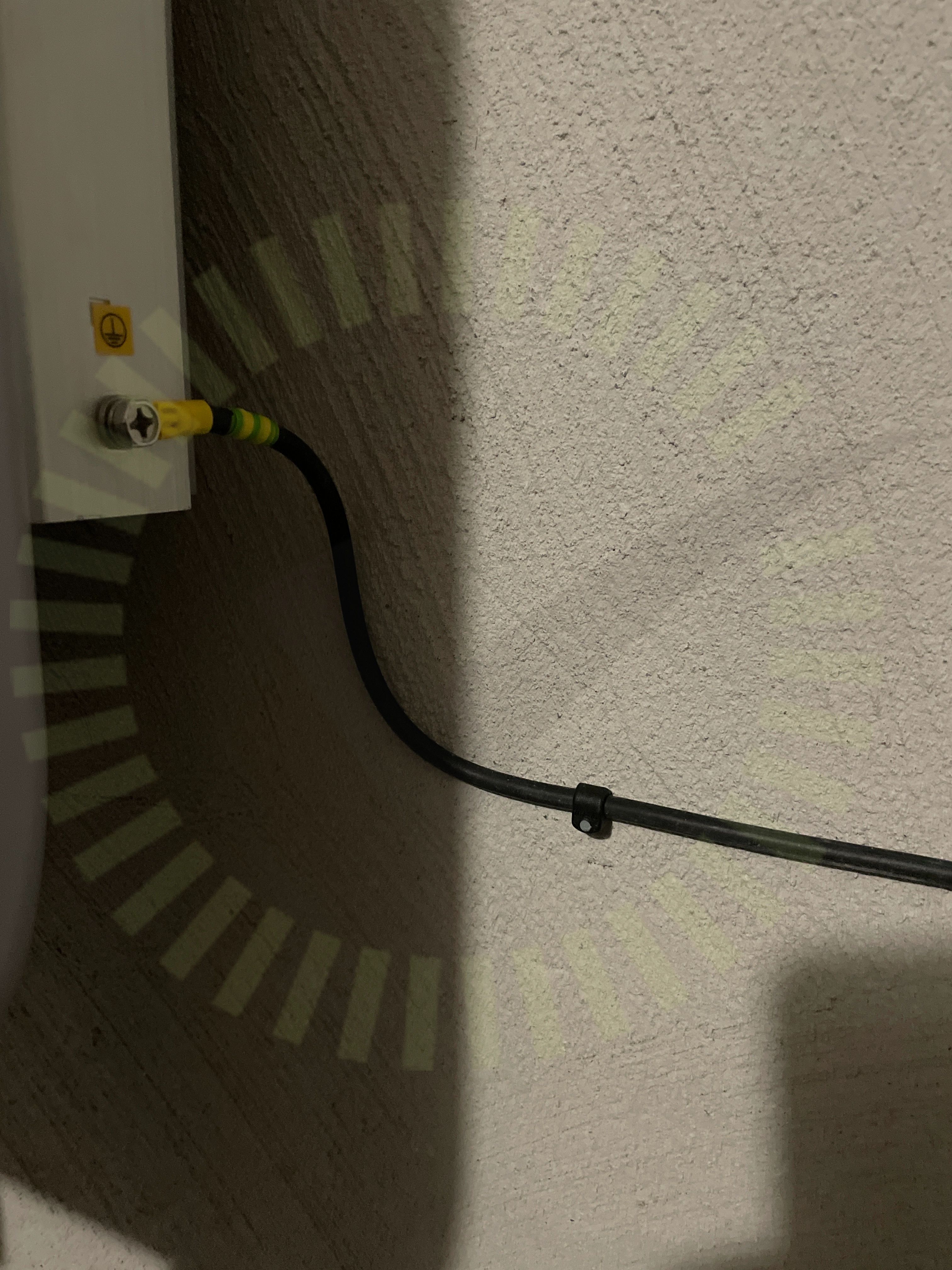

1.7 PE

Inte godkänd

Chassi anslutning finns. Isolerad skyddsledare skall vara märkt i hela sin längd med gul/grönt

Branschstandard

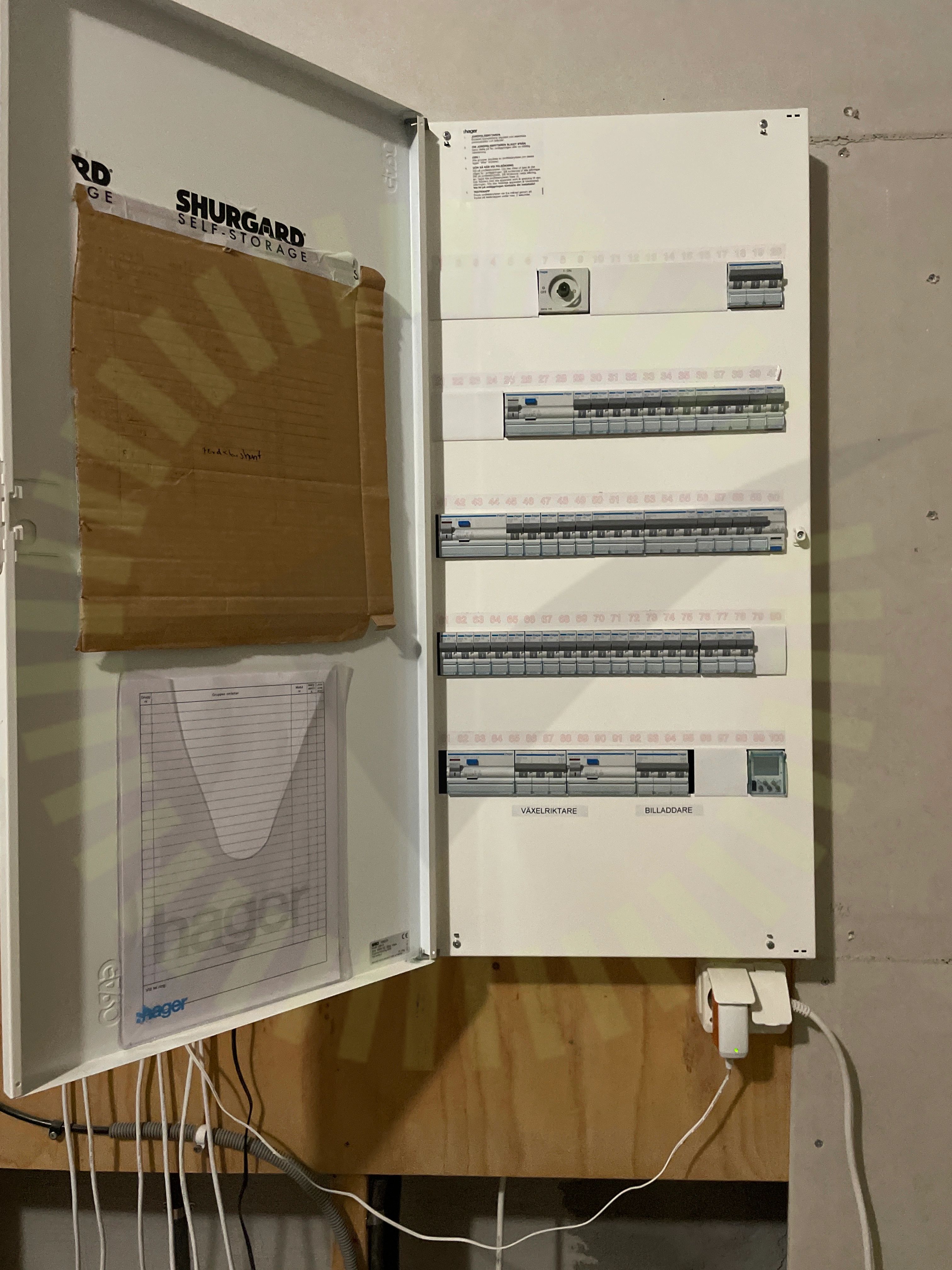

1.8 Varning för backspänning

Inte godkänd

Märkning saknas vid anslutningspunkt

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

24/32

AC BöjradieAC GenomföringarAC kabel skarp kantAC Skador på kabel

K2: Single Rail: SingleHook 1.1

Anmärkningar

3/19

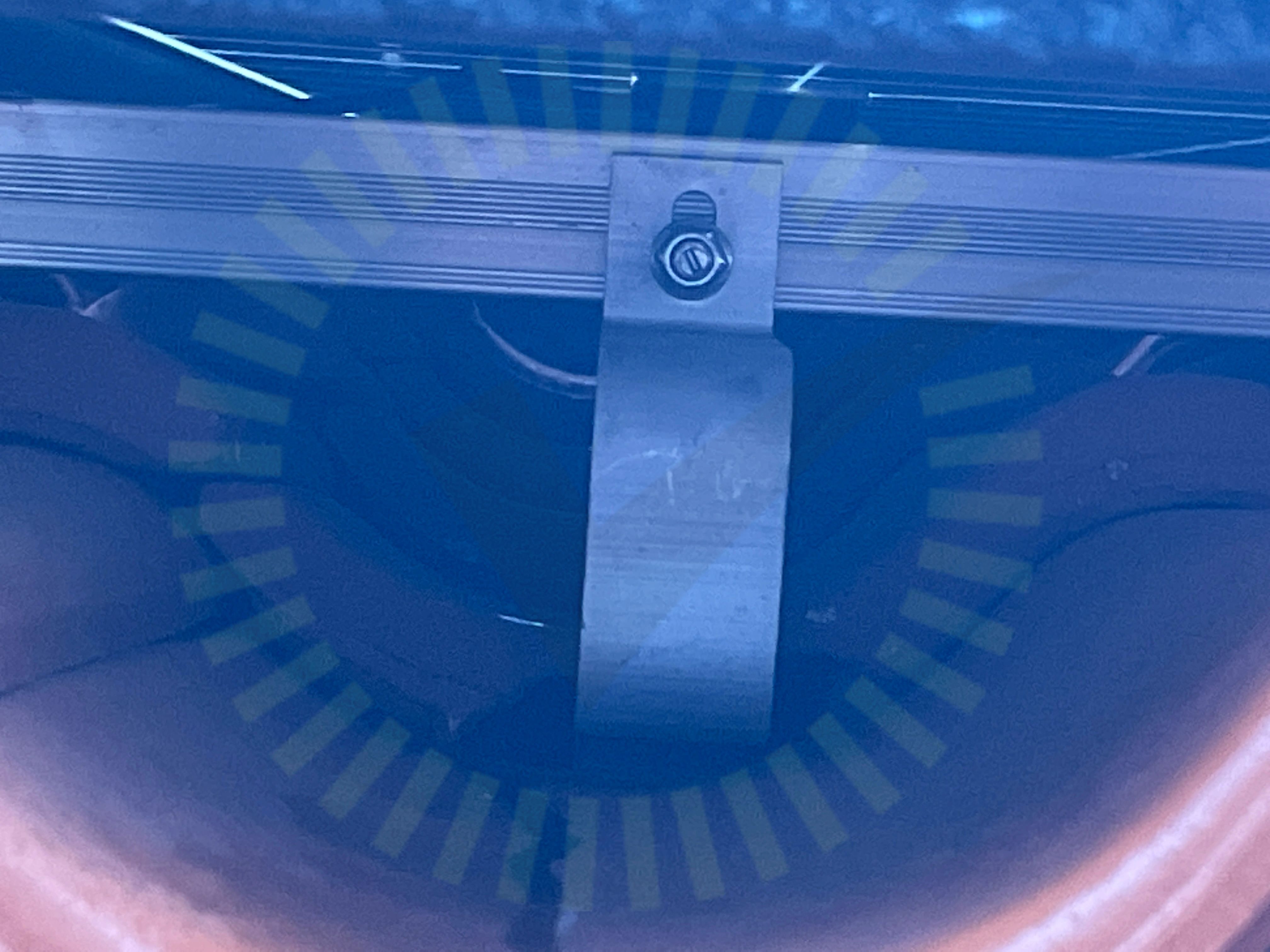

2.1 Infästning skena

Inte godkänd

Hammarbult ligger ej i korrekt i skena

Luxor: EcoLine

Godkända kontrollpunkter

11/11

DragavlastadeDräneringshålFästens placeringFörbindelse av kontakter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästning

Sociala medier

Ändra eller avboka tid

Om installationen

Kontrollpunkter

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

1.1 AC Förläggning

1.2 DC Förläggning

1.3 Fastsäkring av produkt

1.4 Kontakter

1.5 Märkning

1.6 Mätprotokoll DC

1.7 PE

1.8 Varning för backspänning

Godkända kontrollpunkter

K2: Single Rail: SingleHook 1.1

Anmärkningar

2.1 Infästning skena

Luxor: EcoLine

Godkända kontrollpunkter

Säkerhetsbrytare AC

Godkända kontrollpunkter

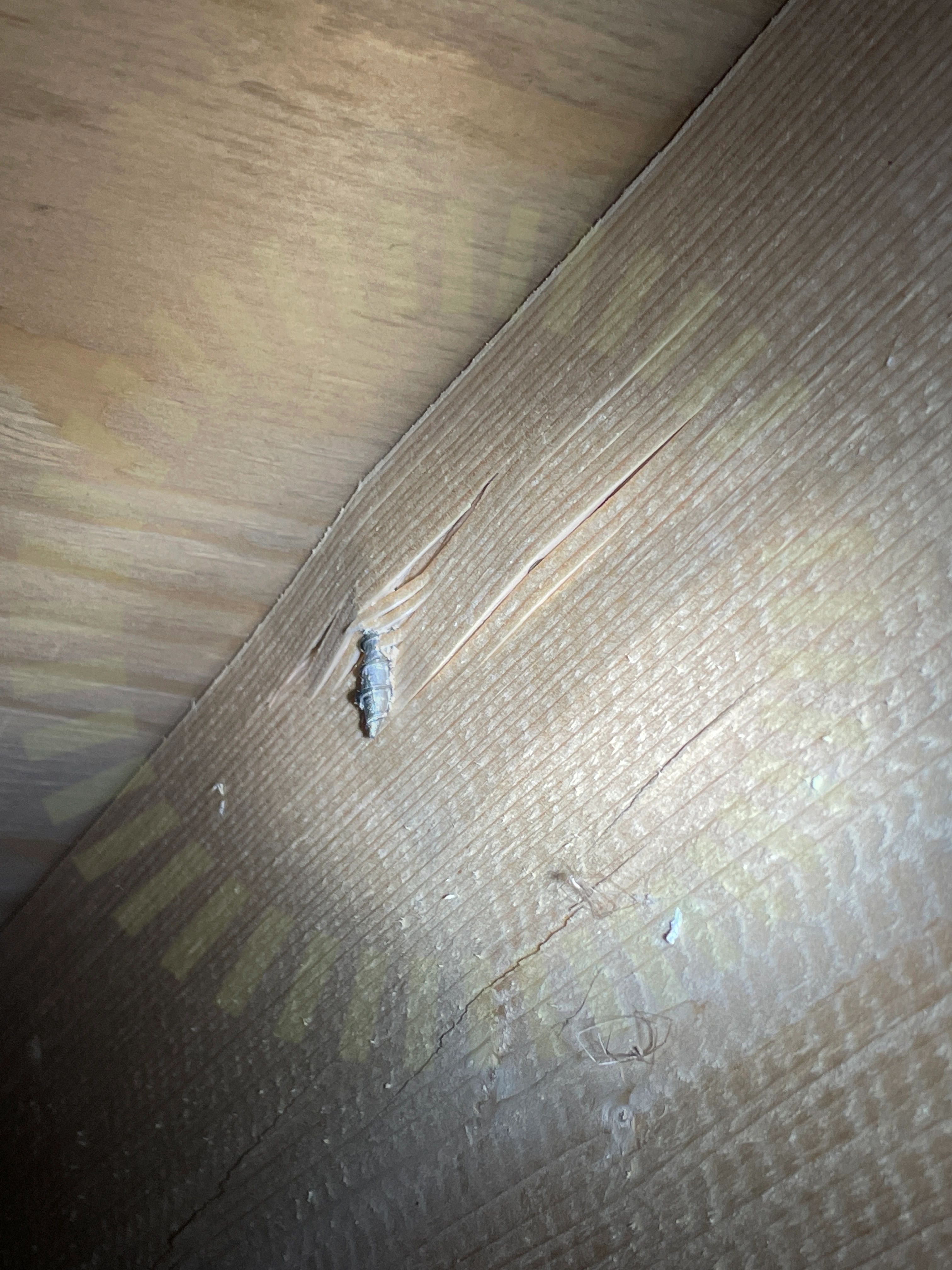

2.2 Infästning takstol
