1.1 Batteri PE
Inte godkändJord saknas mellan batteripacken. Gäller det högra batteriet.
Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 83/89-90
Besiktningsrapport
9.8
Installation genom
Svea Solar
Datum
12 juli 2024
Ort
Askim, Västra Götalands län
96% godkända4% ej godkända
Om installationen
VäxelriktareSVEA SOLAR: Power Shifter 6-10kW
BatteriSVEA SOLAR: Power Saver 5-15kW
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Batteri
Anmärkningar
2/14

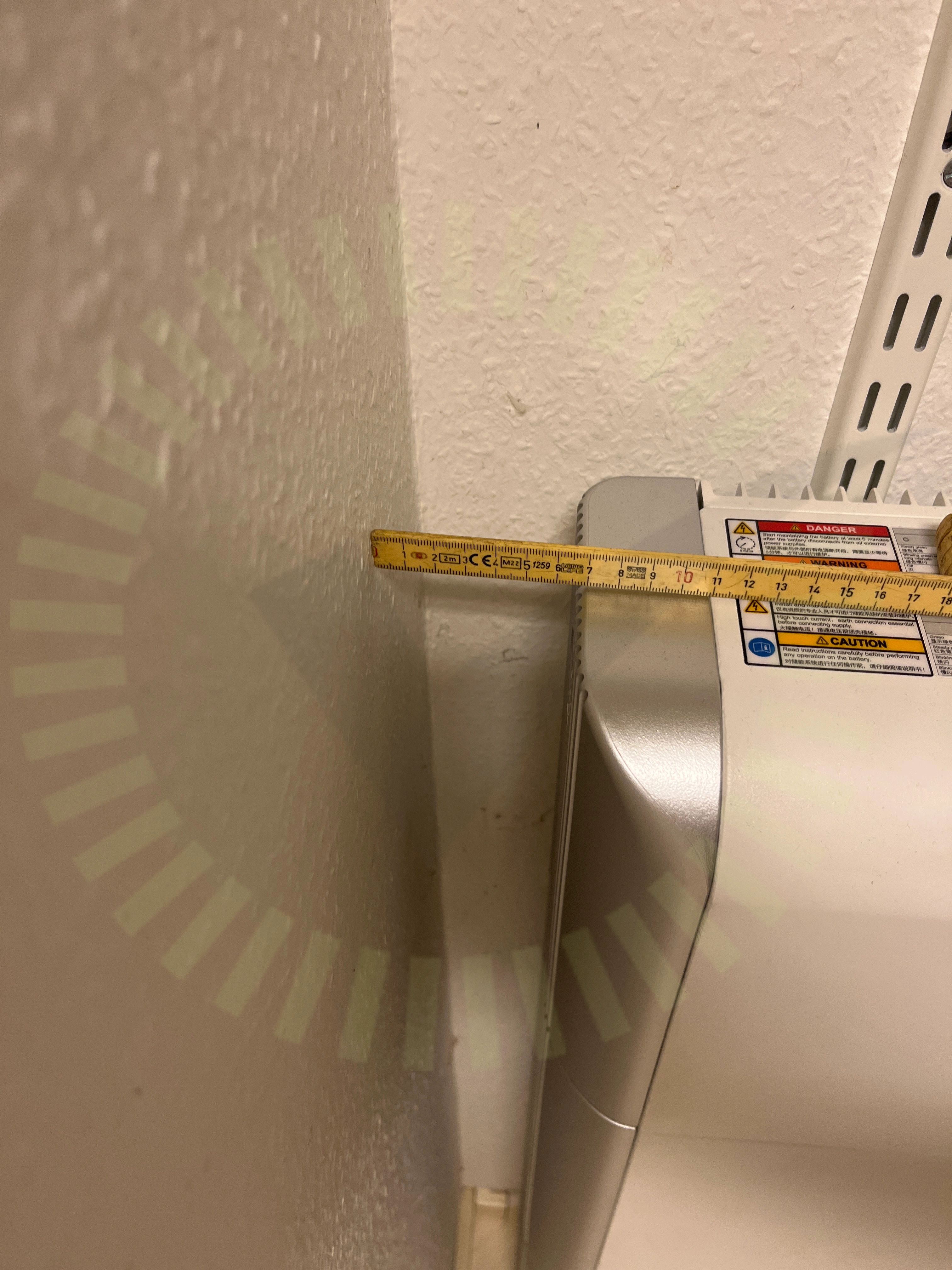

1.2 Närliggande objekt
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 70
Godkända kontrollpunkter
12/14Avstånd till växelriktareBatterikåporDC anslutningFastsäkring av produktPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
37/37AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
