Besiktningsrapport
8.8
Installation genom
Nordic Solar
Datum
22 april 2025
Ort
Hammarö, Värmlands län
Fastsäkring av produkt
Jordning av chassi
Kablagets böjradie
Batteri PE
92% godkända
8% ej godkända
Om installationen
Växelriktare
SMA: SUNNY TRIPOWER 5.0-10.0 Smart Energy
Batteri
SMA: Home Storage (HS-BM-3.28-10)
Installerad av Nordic Solar som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
2/13

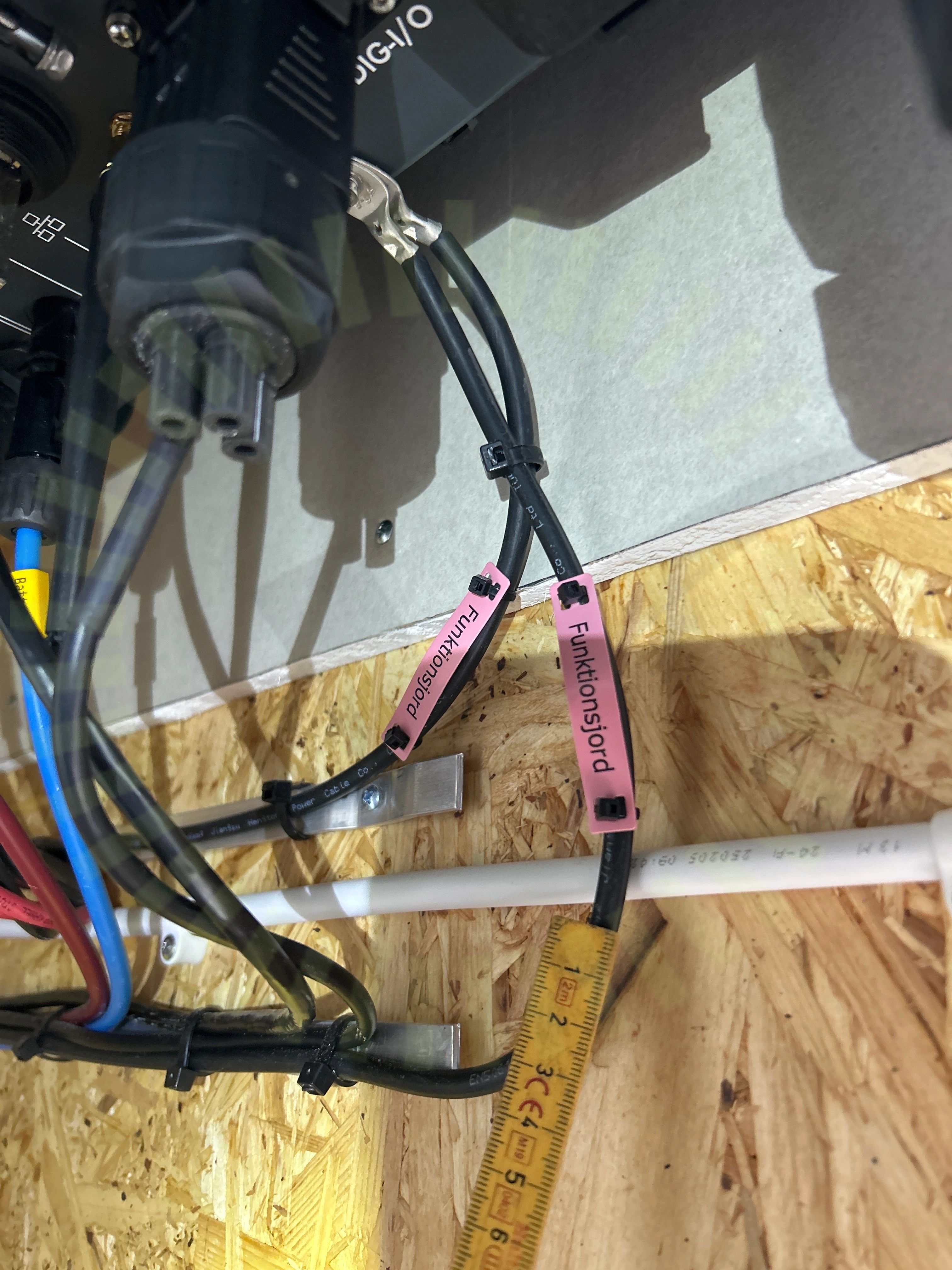

1.1 Batteri PE
Inte godkänd
Skyddsjord ska vara gulgrön utefter hela sin längd och ha korrekt märkning.
SMA: Home Storage Operating Manual | Version 1.4, Sida 37-39
1.2 Fastsäkring av produkt
Inte godkänd
Styrmodulen är inte fastsäkrad.
SMA: Home Storage Operating Manual | Version 1.4, Sida 25-32
Godkända kontrollpunkter
11/13
Antal batterimoduler
Avstånd närliggande objekt
DC anslutning
Lutning
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/35

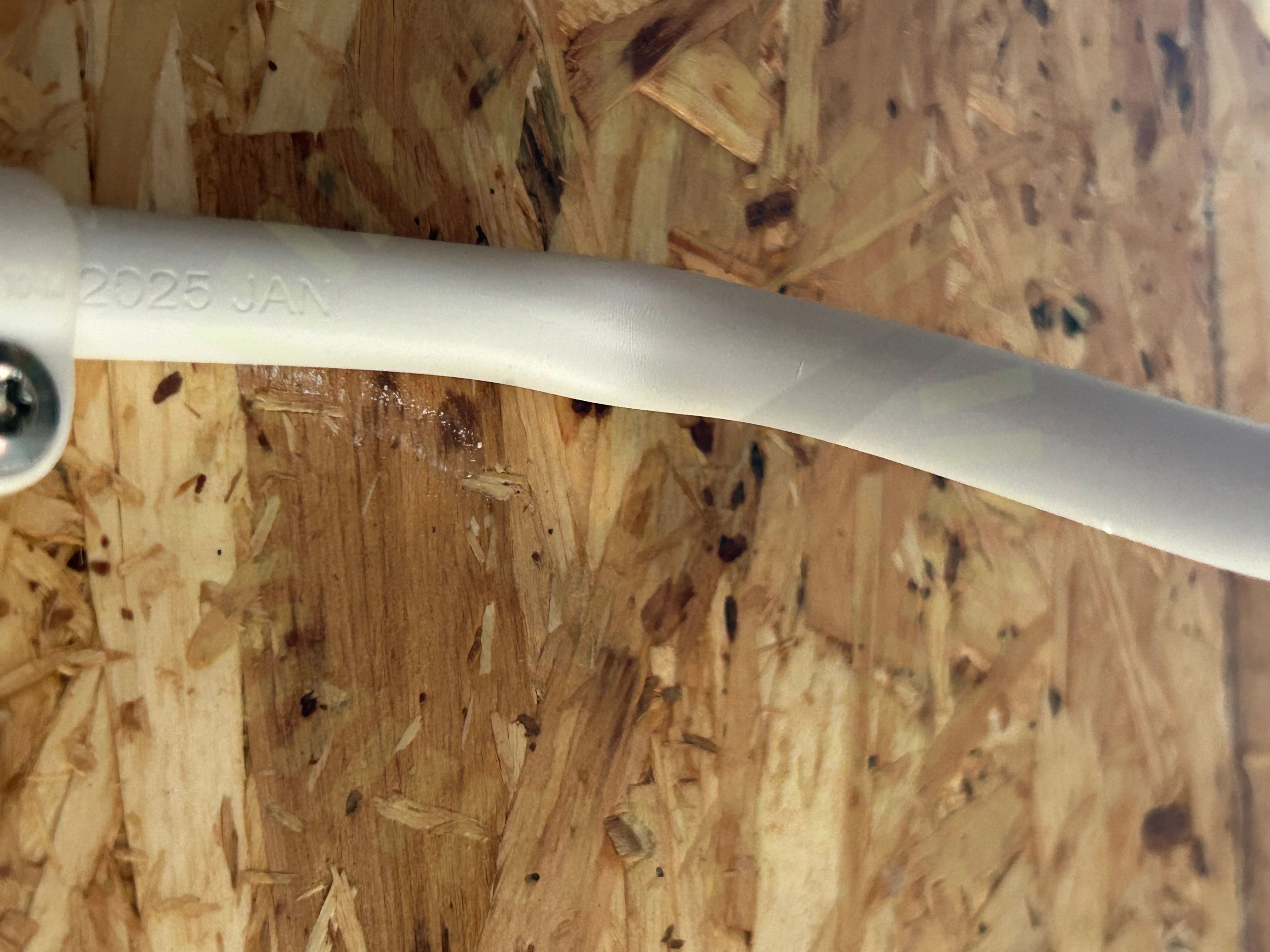

3.1 Kablagets böjradie
Inte godkänd
Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.
SS 436 40 00 (522.8.3)
3.2 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.
SMA: SUNNY TRIPOWER 5.0 / 6.0 / 8.0 / 10.0 SMART ENERGY Operating Manual V1.0, Sida 39
Godkända kontrollpunkter
33/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
