Institutet för Solenergikvalitet

Besiktningsrapport

8.7
x

Installation genom

E.ON

Datum

18 oktober 2023

Ort

Färjestaden, Kalmar län
Skenans utstick för klämma
Skenornas överhäng
Säkerhetsavstånd
89% godkända11% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemESDEC Lutande Panntak
VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/7
Förskruvningar

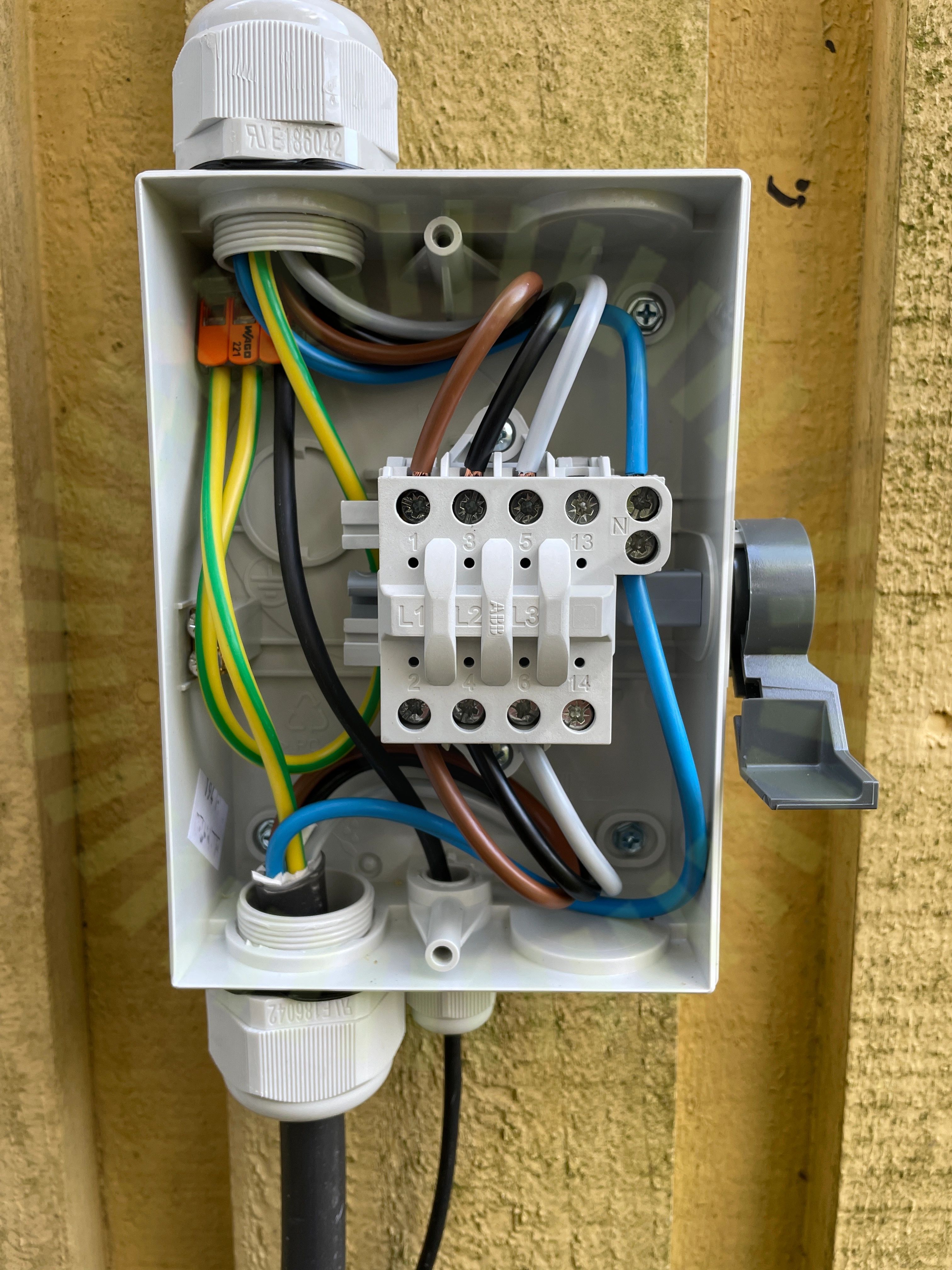

2.1 Förskruvningar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut. Avser enledare i botten.

Godkända kontrollpunkter

6/7
BöjradieEgenskaperIdentifieringInfästningPlaceringYttre påverkan

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/26
Skenans utstick för klämma

3.1 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24
Takgenomföring

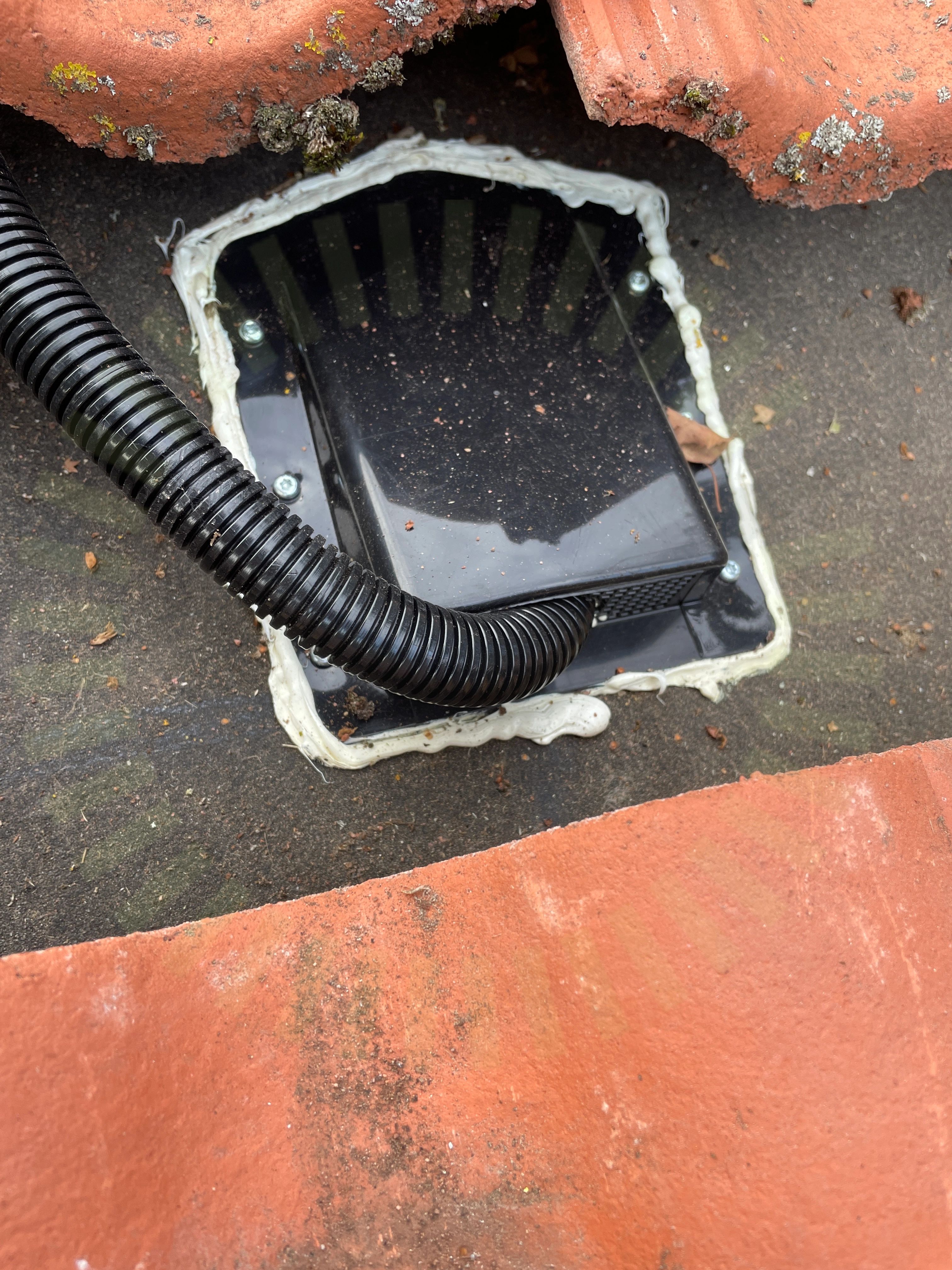

3.2 Takgenomföring

Inte godkänd

Dokumenterade anvisningar för produkten saknas. Normalt ska asfaltsklister användas. Vald produkt har fogliknande egenskaper.

Skenornas överhäng

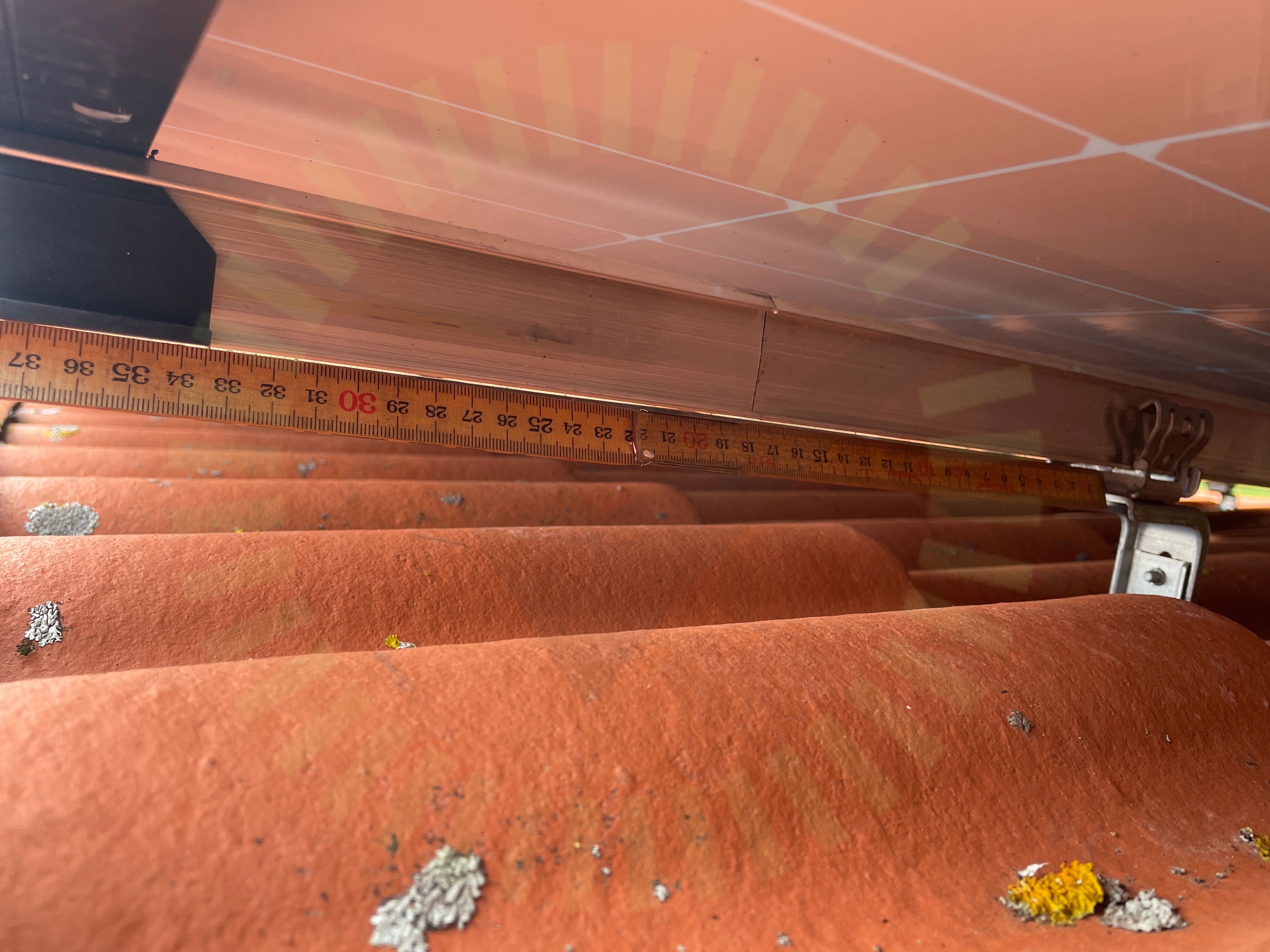

3.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt och för kort överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Säkerhetsavstånd

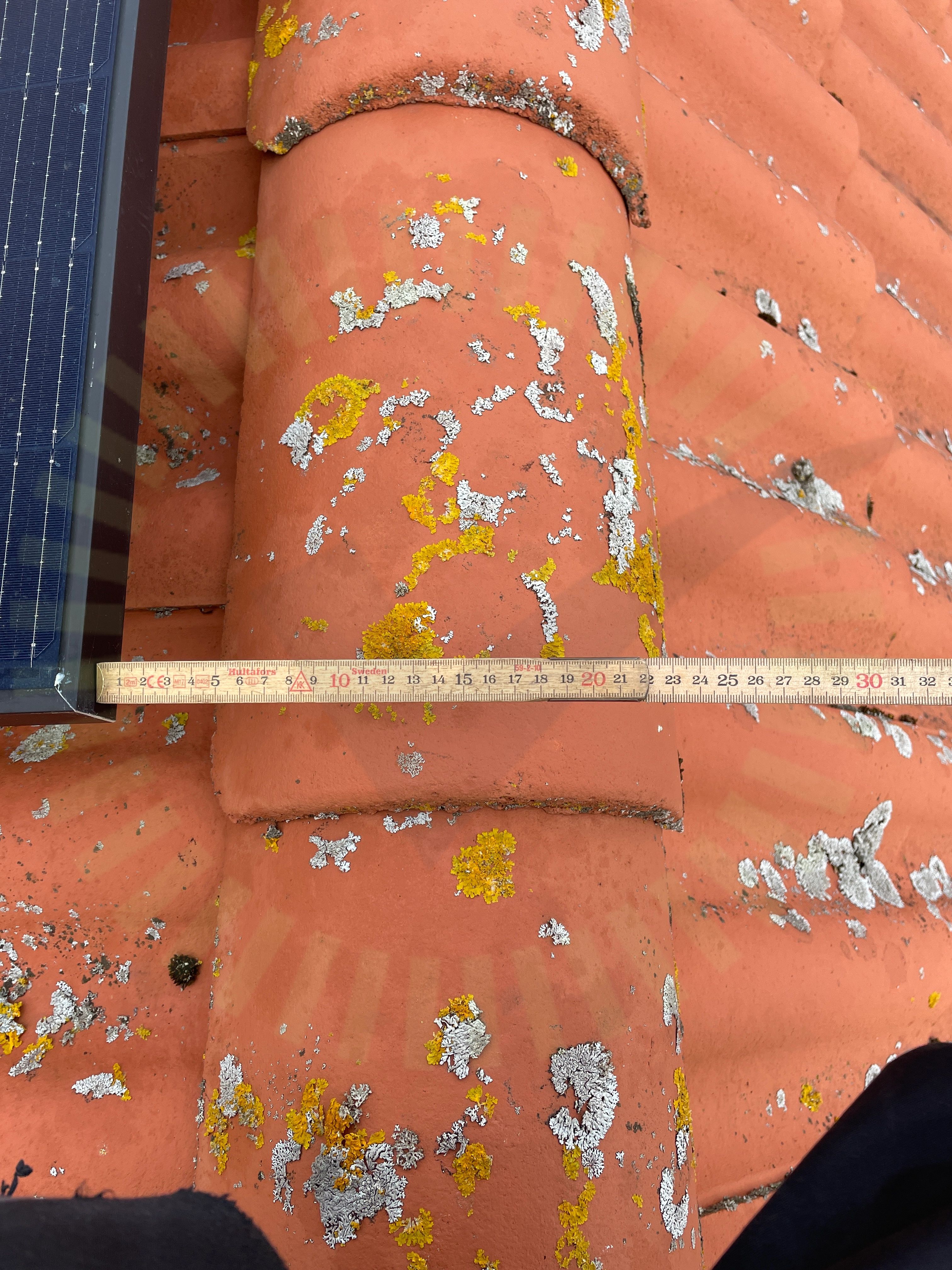

3.4 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets nock på båda sidor samt för nära gaveln.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
Underliggande takpanna

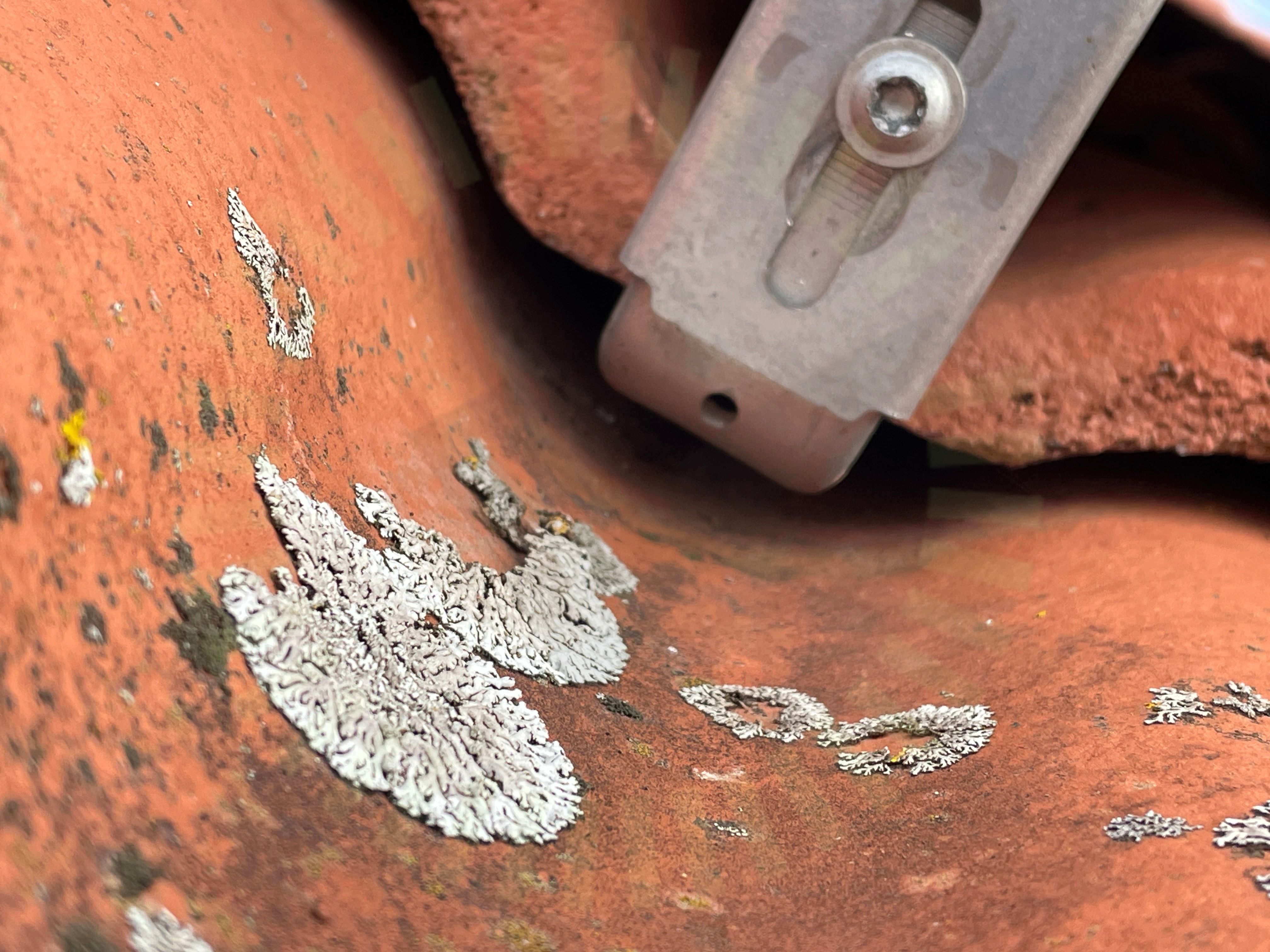

3.5 Underliggande takpanna

Inte godkänd

Kroken flyter ovanför den underliggande takpannan. ESDECs krokar ska ligga mot pannan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

Godkända kontrollpunkter

21/26
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenornas infästningSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadVäderbeständigt materialÄndklämmor

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

5/16
Skador på panel

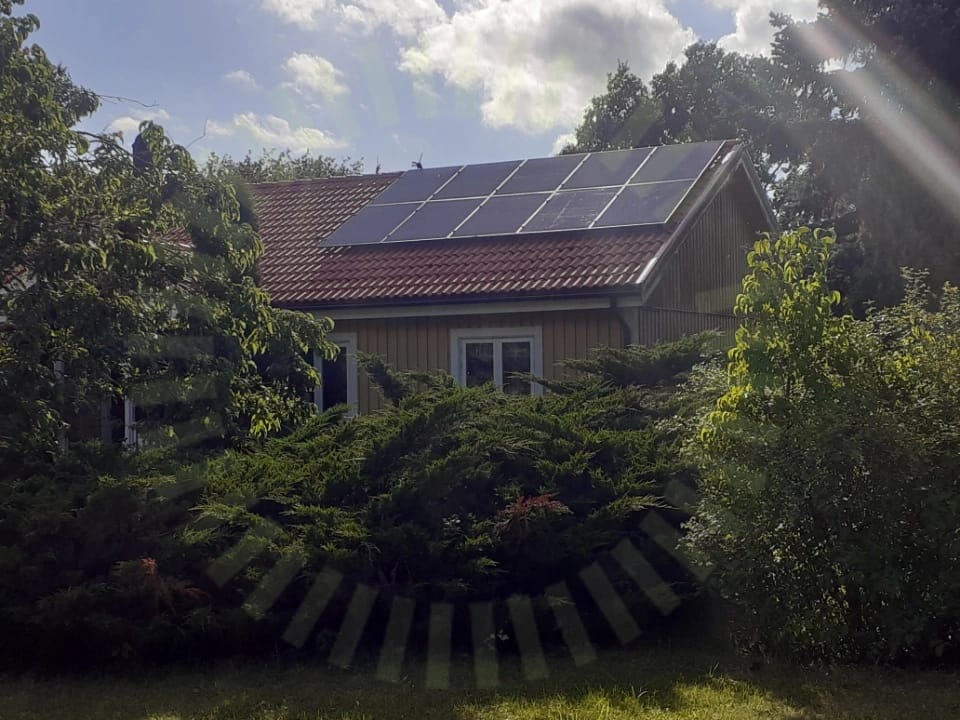

4.1 Skador på panel

Kundkommentar

Kund har bilder på att vatten beter sig annorlunda på andra panelen från höger i nedersta raden på framsidan (stående panelerna). Se dessutom bifogad bild daterad 230811 där ett streck framträder vid solbestrålning. Vidare mätningar vid ev ommontering rekommenderas.

Föremål mot bakstycke

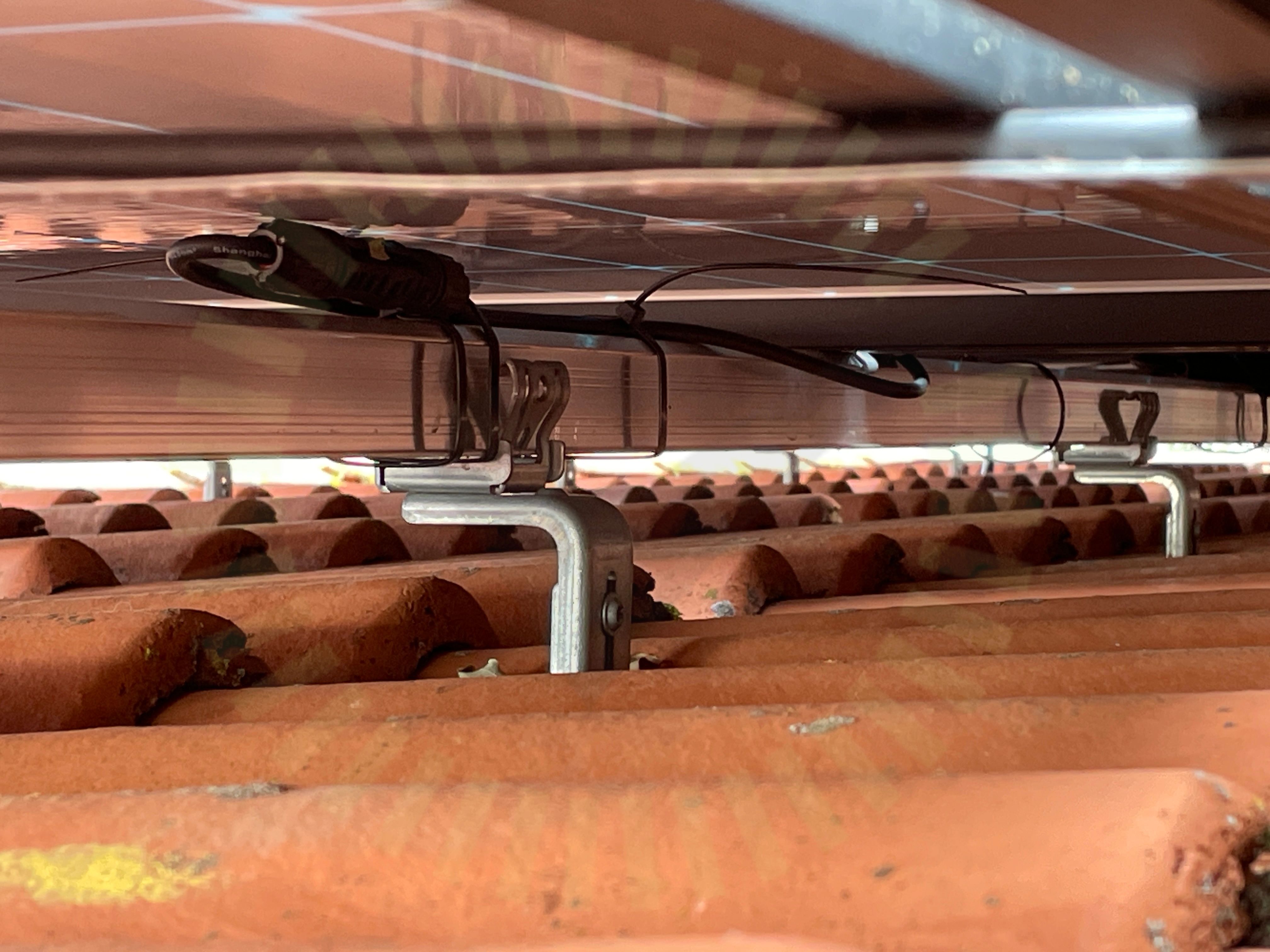

4.2 Föremål mot bakstycke

Inte godkänd

Kontaktdon ger punktbelastning mot panelens baksida vid snölast.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5
Panelkablaget generell böjradie

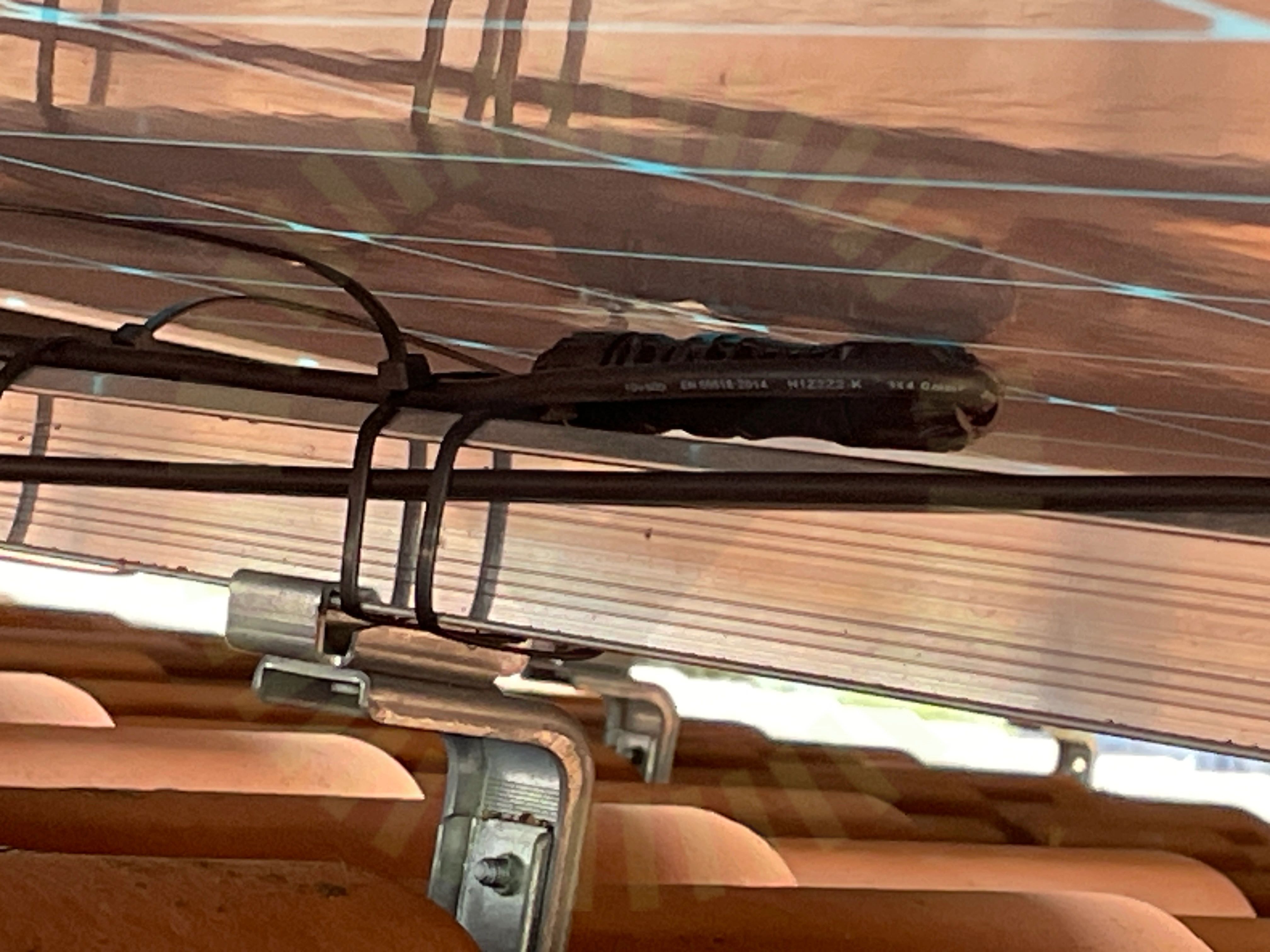

4.3 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)
Klämmornas placering

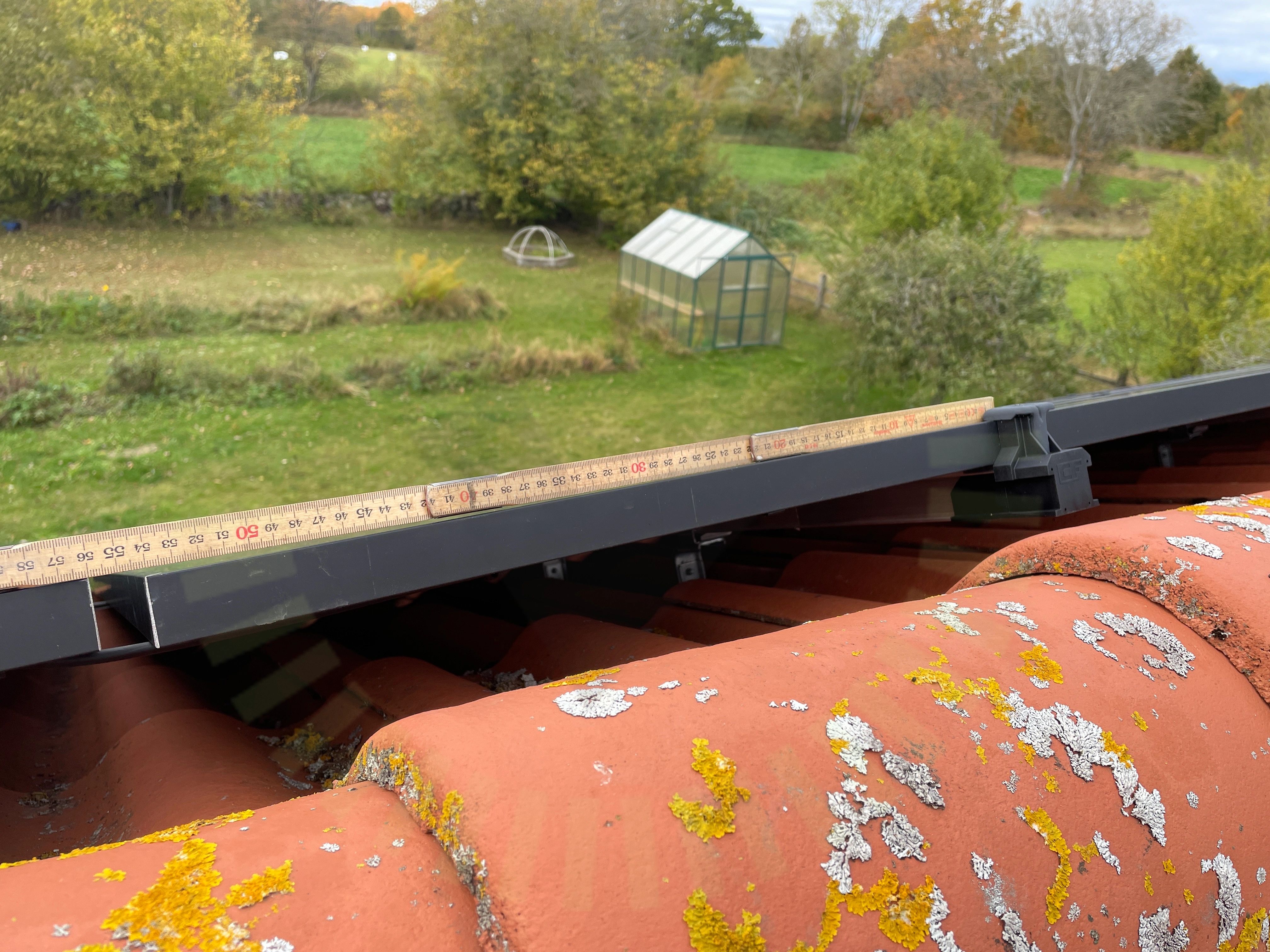

4.4 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar
Kontaktdon

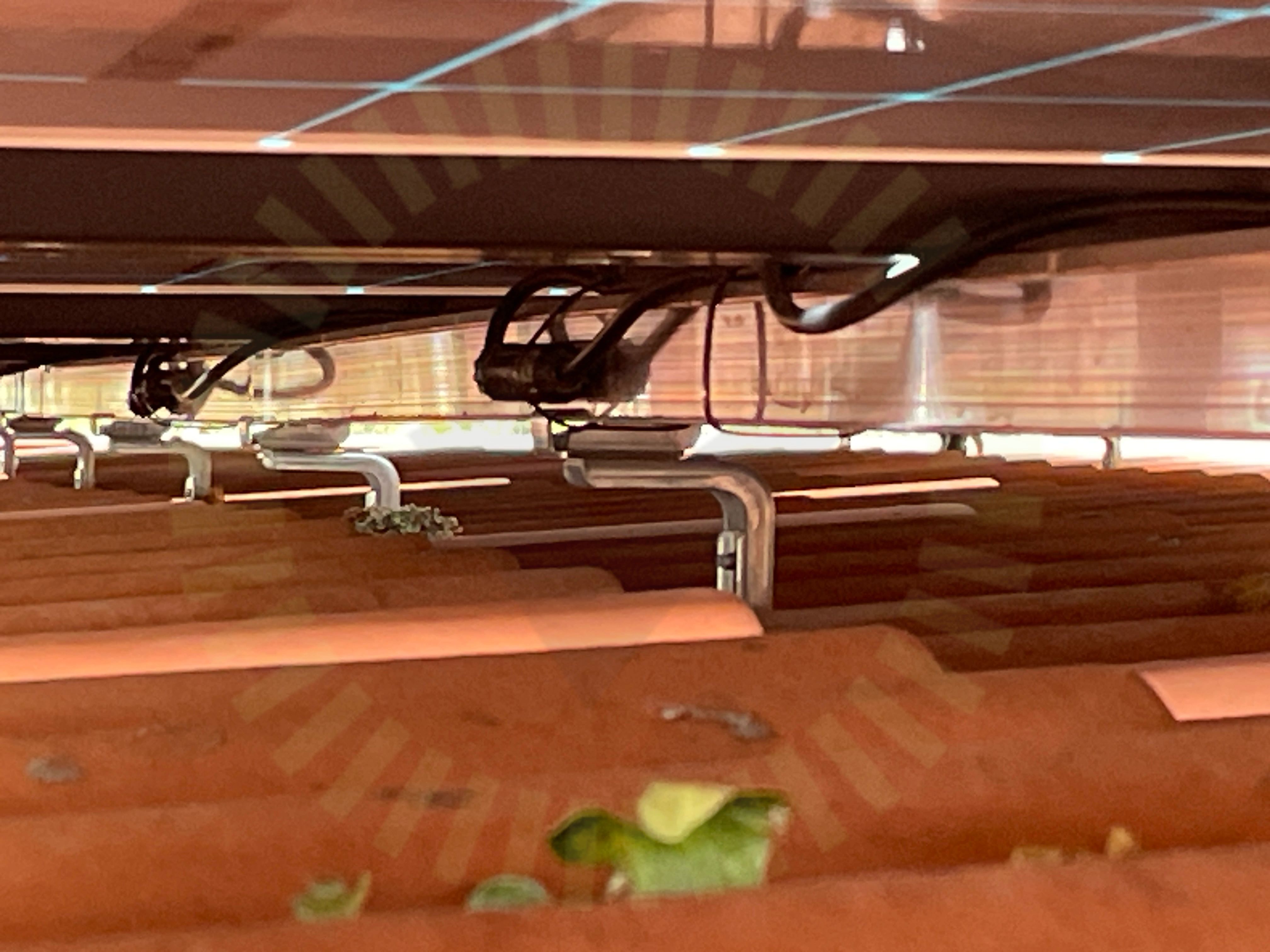

4.5 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli MA711 ver 10.2022, sid 4/4

Godkända kontrollpunkter

11/16
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningPanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Anmärkningar

1/8
PEN-ledare

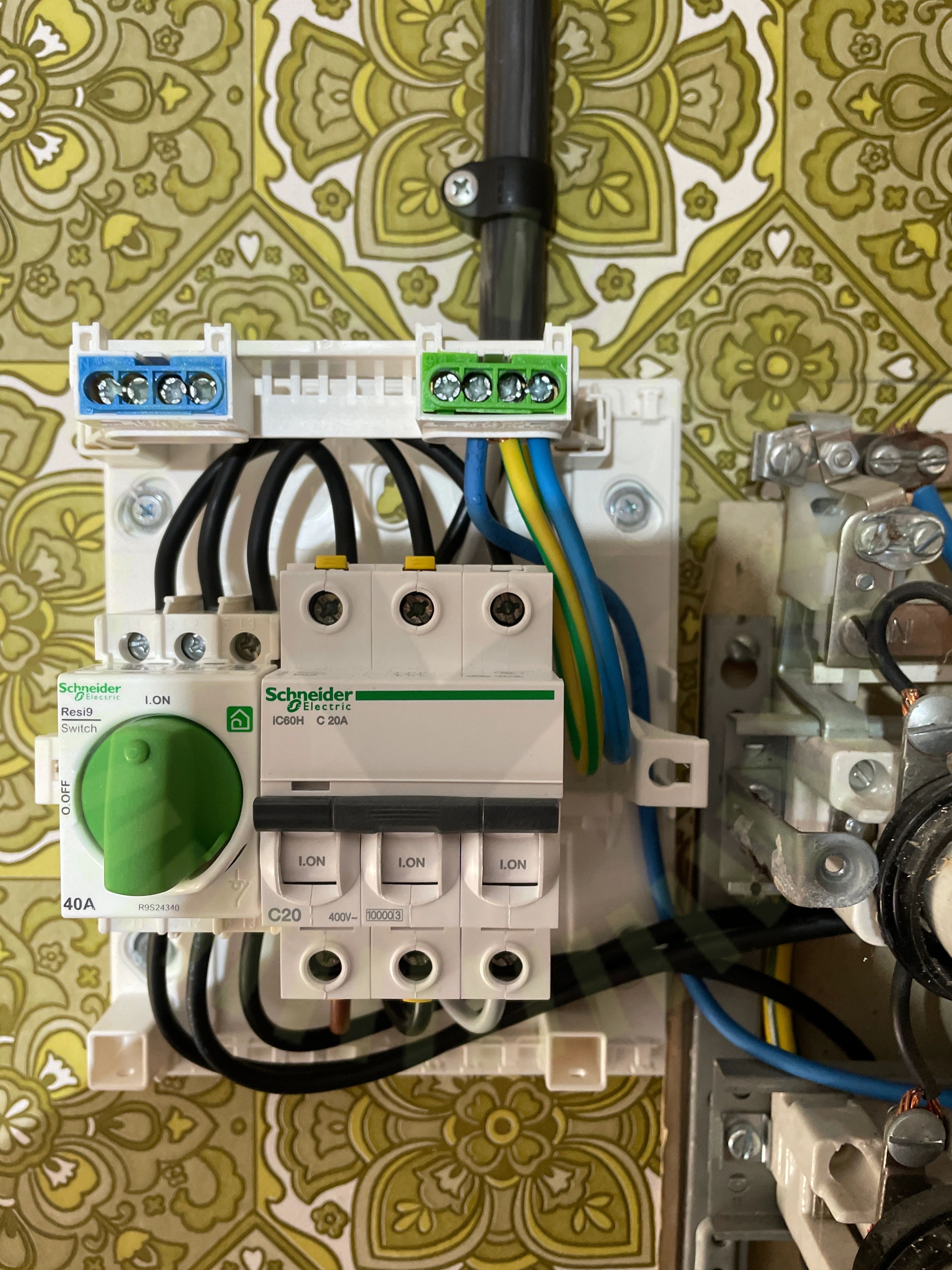

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8
AnslutningBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/37
Jordning av chassi

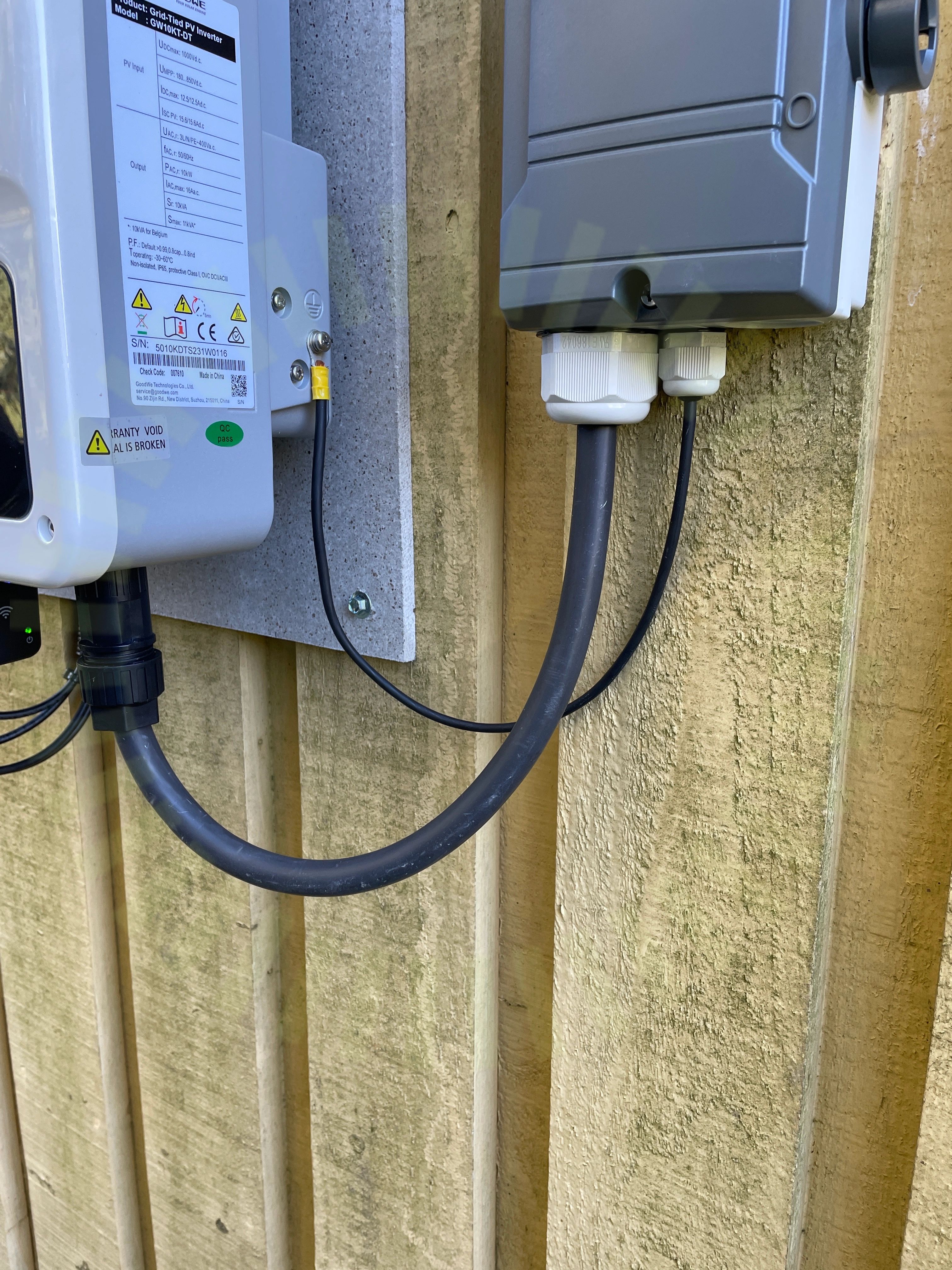

7.1 Jordning av chassi

Inte godkänd

Skyddsjord ska vara grön/gul.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21
Väderskydd

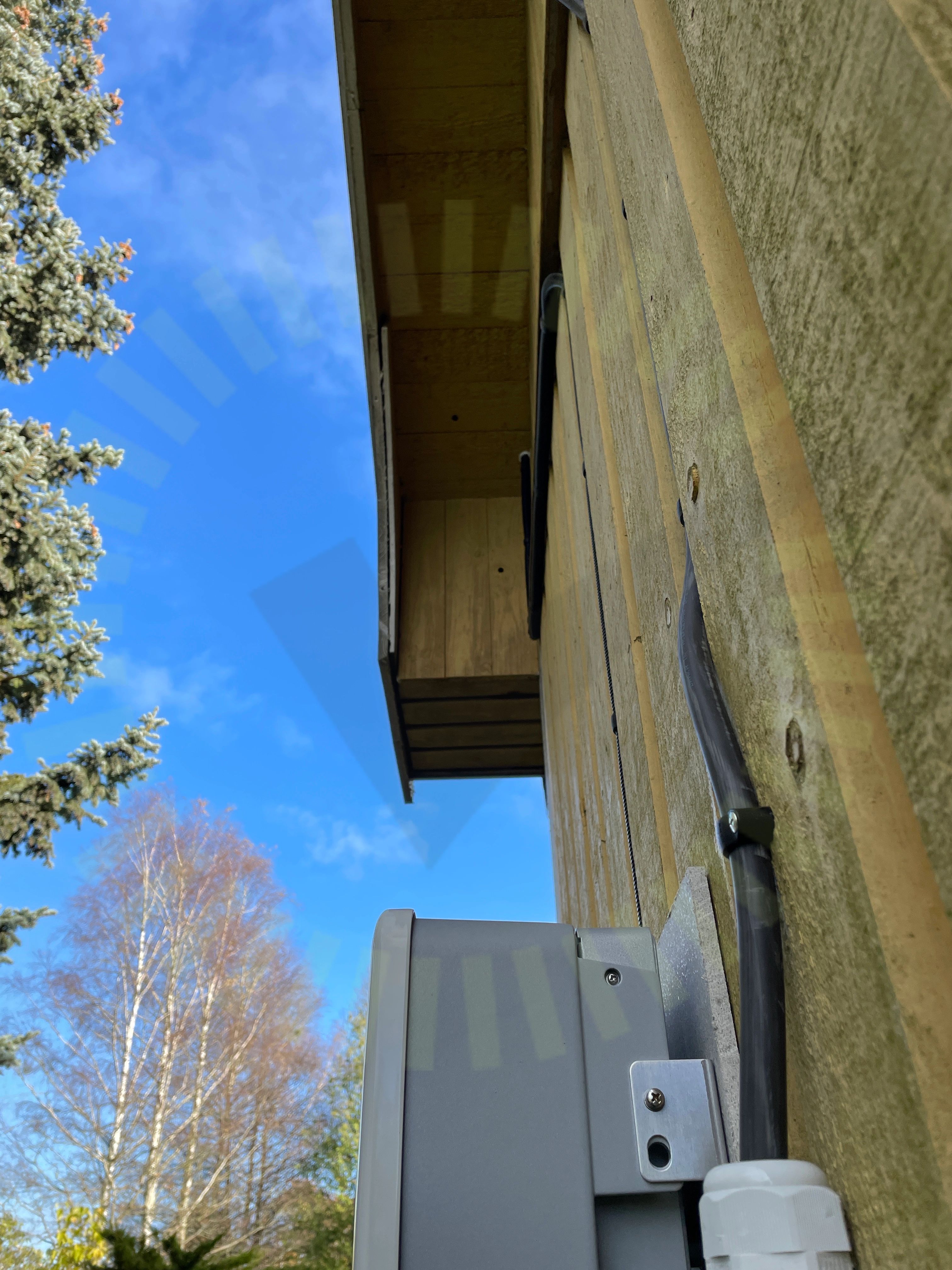

7.2 Väderskydd

Överenskommelse

Växelriktaren får inte placeras oskyddad för väder.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 16

Godkända kontrollpunkter

35/37
AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordfelsbrytareKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
