Besiktningsrapport

8.4

Installation genom

Alstra

Datum

11 november 2022

Ort

Barsebäck, Skåne län

Dragavlastade

Shims

Kabeluppfästning

+ 4

86% godkända14% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05

MontagesystemK2: SolidRail

MontagesystemWeland Stål: Papptak

MontagesystemK2: Single Rail: SingleHook 1.1

VäxelriktareSunGrow: SG15-20RT

Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

K2: Single Rail: SingleHook 1.1

Anmärkningar

1/20

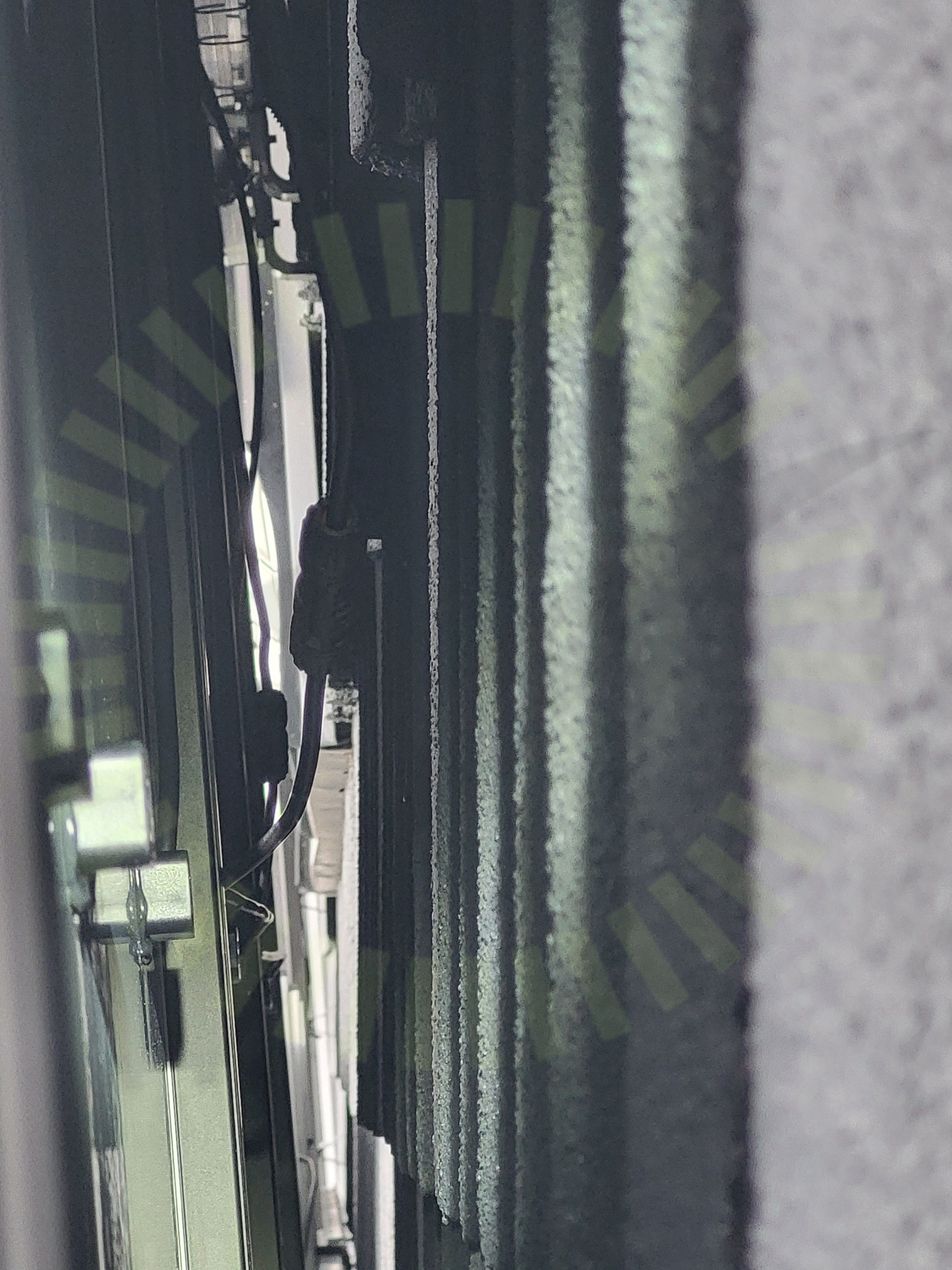

1.1 Kabeluppfästning

Inte godkänd

Kablar ej uppfästa ordentligt.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

18/20

Avstånd pannaCC måttFrämmande materialInfästningInfästning TakstolMittfästeShimsSkadorSkarp kantSkenor KorsskenorSkenor SkarvSkenor ÖverhängSkyddSlutfästeSnö- och VindlastberäkningTaklutningUrspårningVäderbeständigt material

Ej tillgängligt vid besiktning

1/20

Takgenomföring

K2: SolidRail

Anmärkningar

3/11

2.1 Främmande material

Inte godkänd

Två montagesystem blandade.

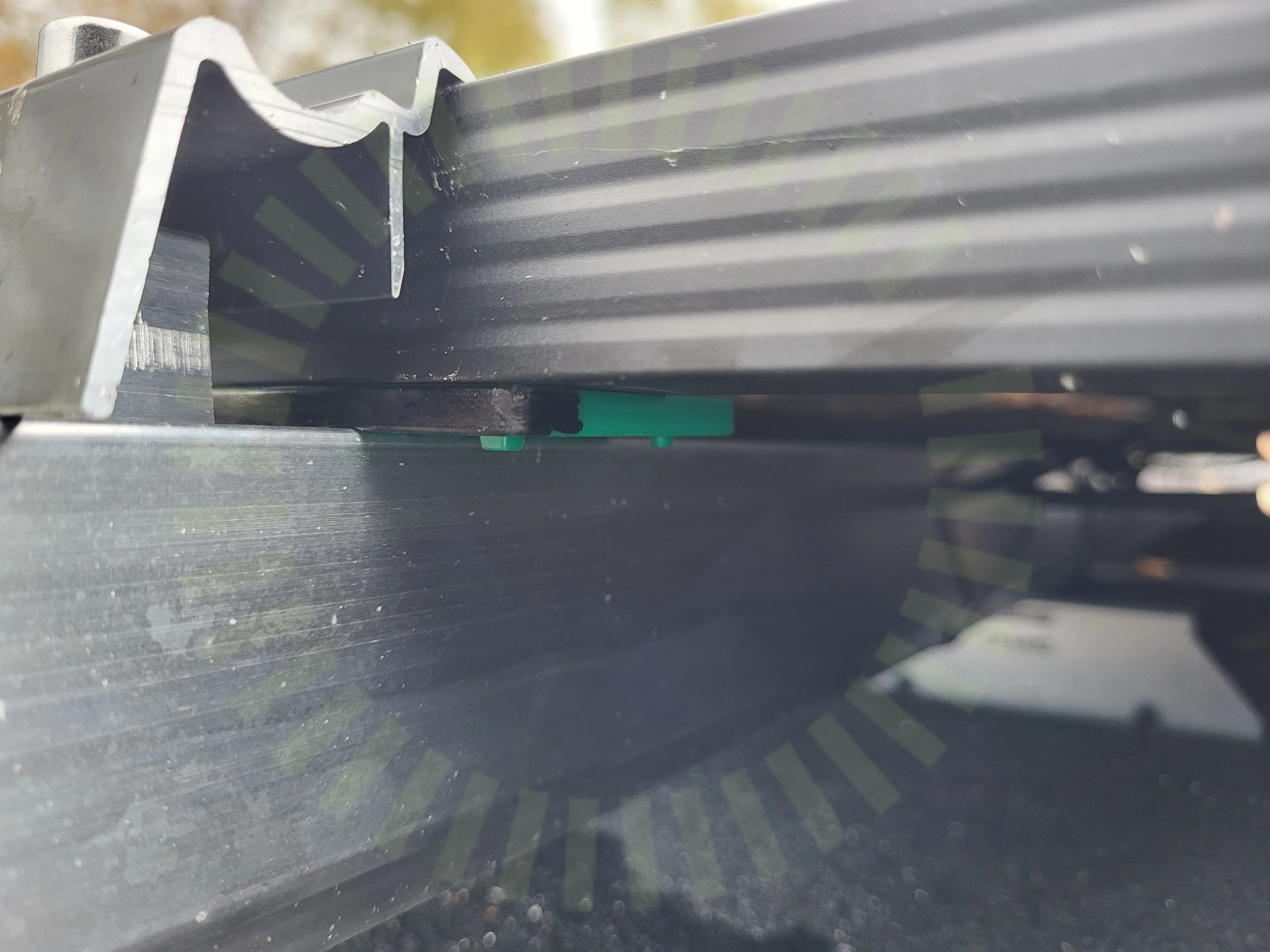

2.2 Shims

Inte godkänd

Plastdistanser är använda mellan panel och rail.

Tillverkarens anvisningar

2.3 Skenornas infästning

Inte godkänd

Skenor är från annan tillverkare än infästningen. Korrekt infästning saknas. Påverkar garantier.

Tillverkarens anvisningar

Godkända kontrollpunkter

8/11

MittfästeSkadorSkenor SkarvSkenor ÖverhängSkyddSlutfästeTaklutningVäderbeständigt material

SunGrow: SG15-20RT

Anmärkningar

3/30

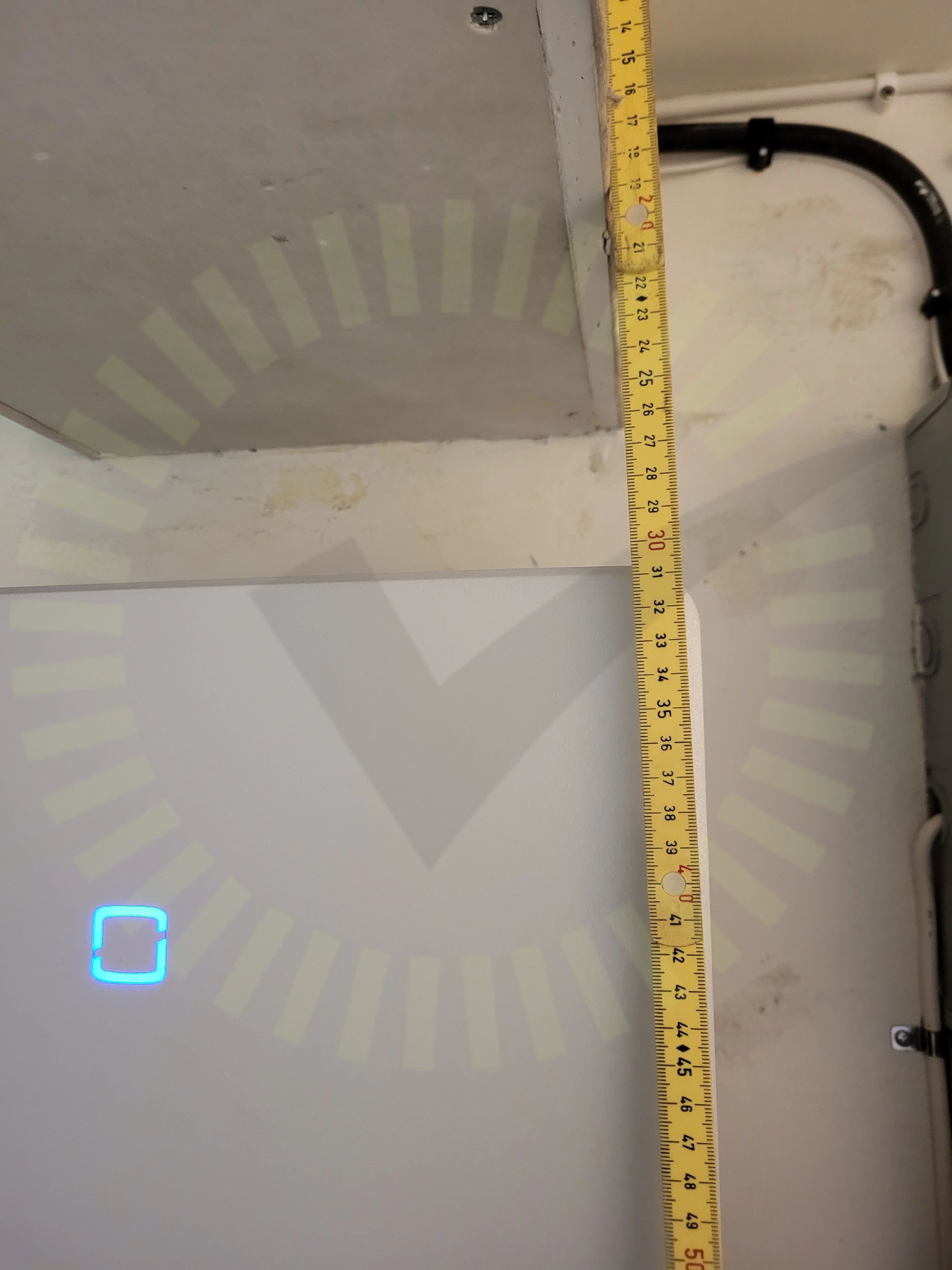

3.1 Avstånd

Inte godkänd

Växelriktaren ej monterad enligt tillverkarens anvisningar.

Tillverkarens anvisningar

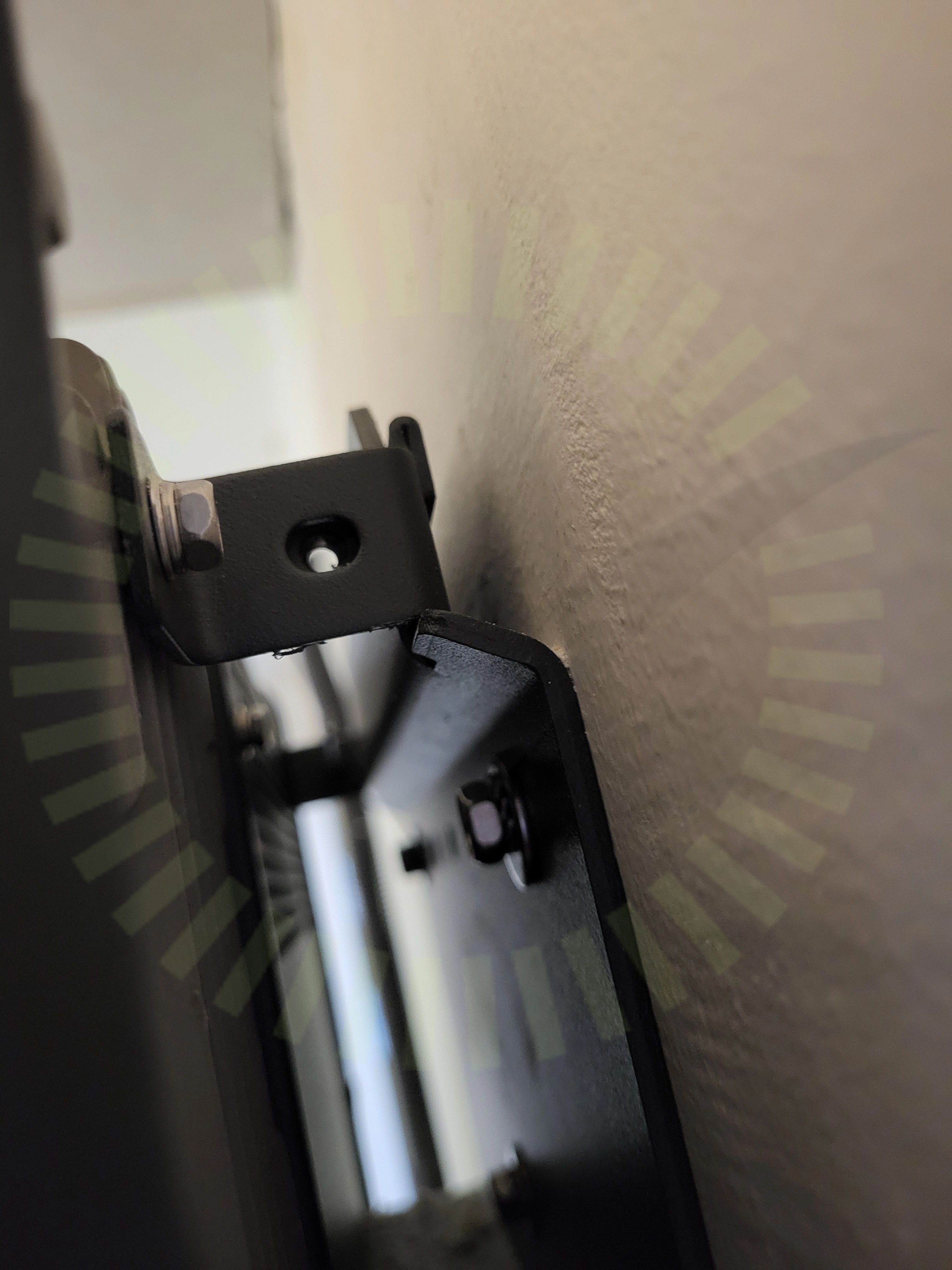

3.2 Fastsäkring av produkt

Inte godkänd

Låsning saknas.

Tillverkarens anvisningar

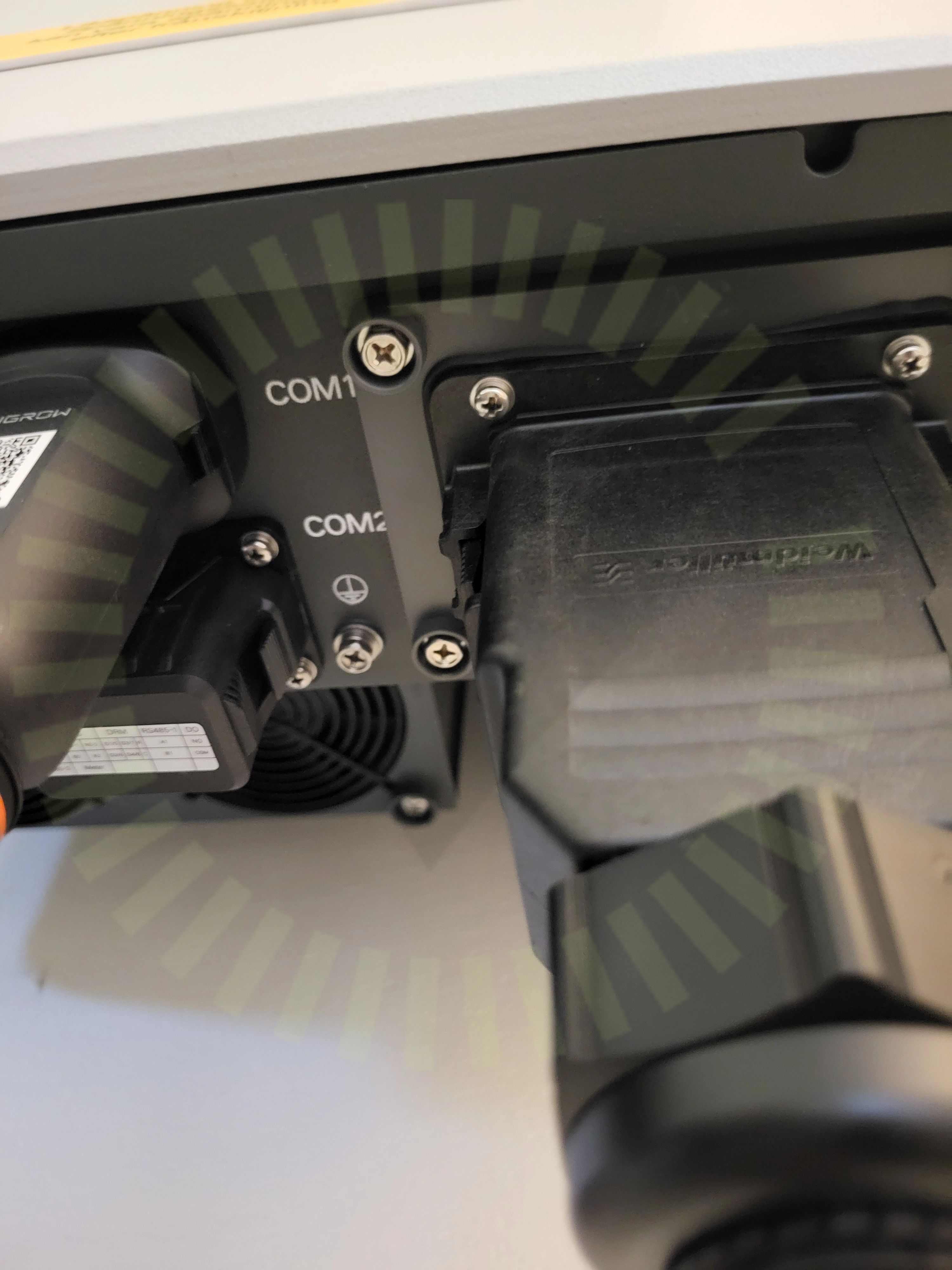

3.3 PE

Inte godkänd

Jordning saknas.

Tillverkarens anvisningar

Godkända kontrollpunkter

27/30

AC BöjradieAC FörläggningAC kabel skarp kantAC Skador på kabelAnslutningDC FörläggningDC Genomföringar DC Kablage egenskaperDC kontakterDC Skador på kabelDC Yttre påverkanDokumentationElektriskt: KabelFörskruvningHuvudsäkringInformering av solcellerInfästningKabelLedare fastspändaMärkningSkadorSäkringTillförlitligt fästUtrymmeVarning för backspänningVarning för likströmVinkel

Trina: Vertex DE09.05

Anmärkningar

2/20

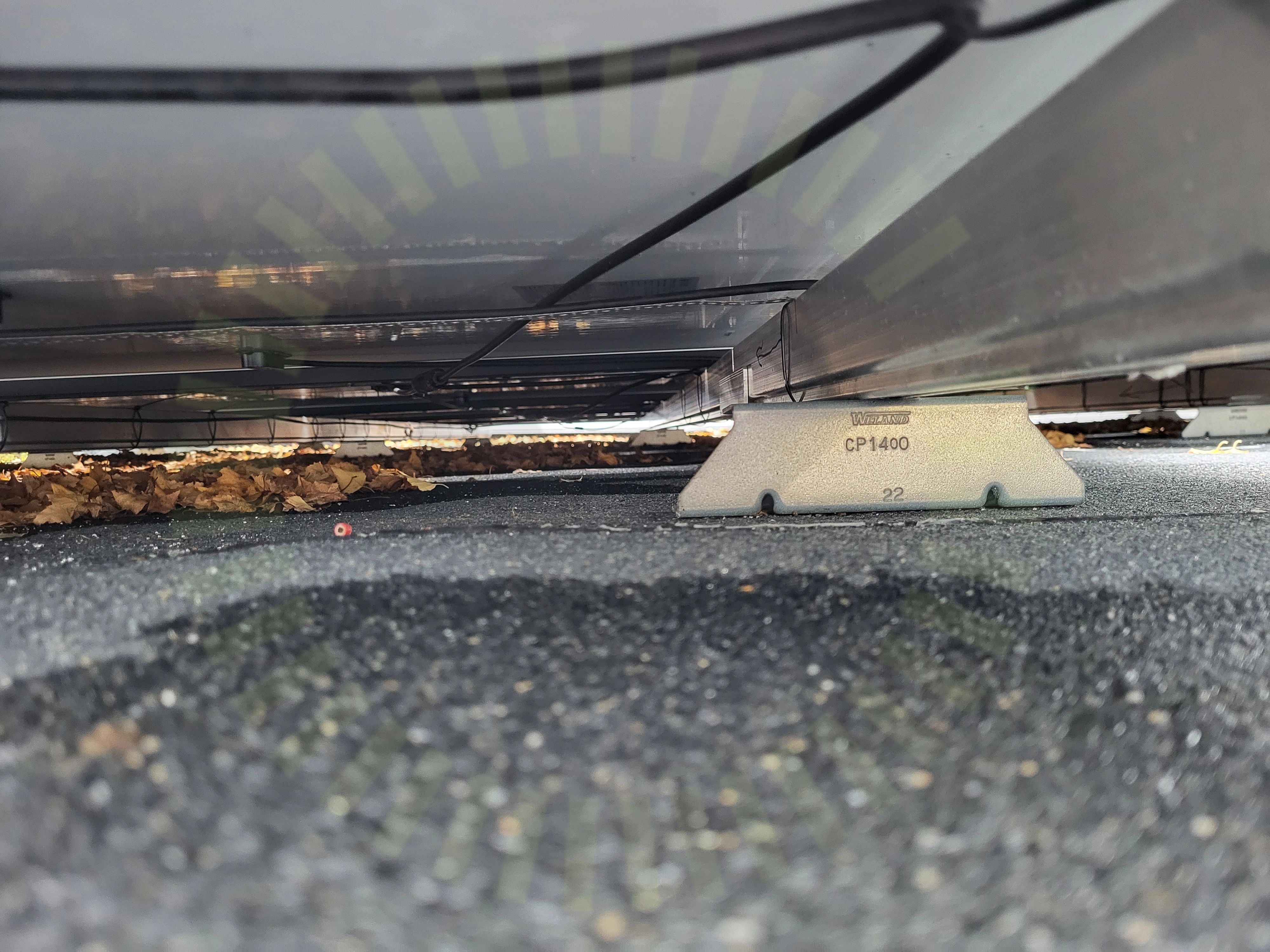

4.1 Dragavlastade

Inte godkänd

Kablarna är ej dragavlastade.

SS 436 40 00 (522.8.3)

4.2 Dragavlastade

Inte godkänd

Kablarna är ej dragavlastade.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

18/20

DräneringshålDräneringshålFästenas placeringFästenas placeringFästenas överlappningFästenas överlappningFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeMellanrum panelramMellanrum panelramSkadorSkadorSkuggaSkuggaSträngförläggningSträngförläggning

Weland Stål: Papptak

Anmärkningar

3/7

5.1 CC mått X-Led

Inte godkänd

Beräkningen bygger på k2 men man har använt welands plattor. Avstånd mellan krokar är 1900 mm.

Tillverkarens anvisningar

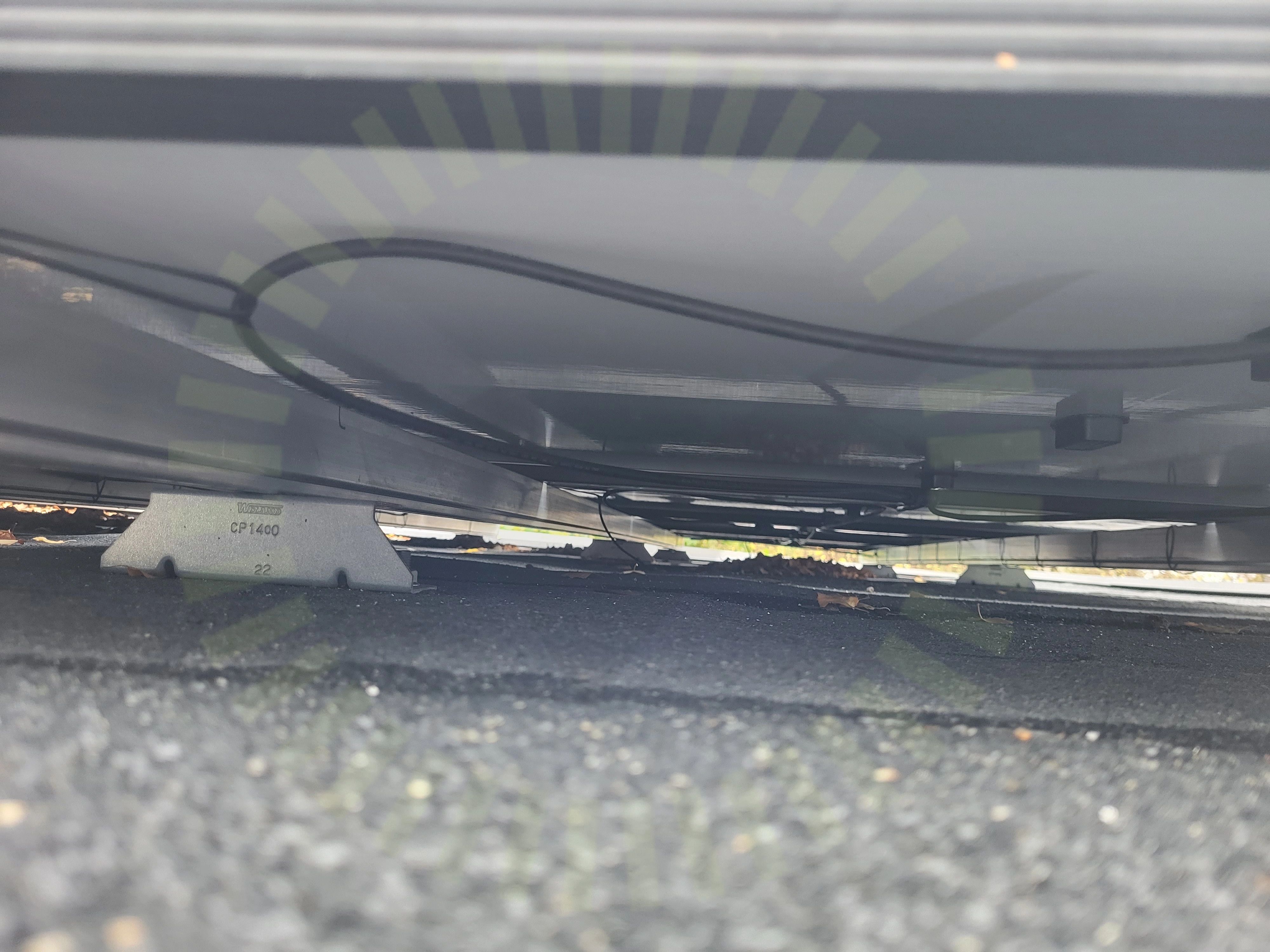

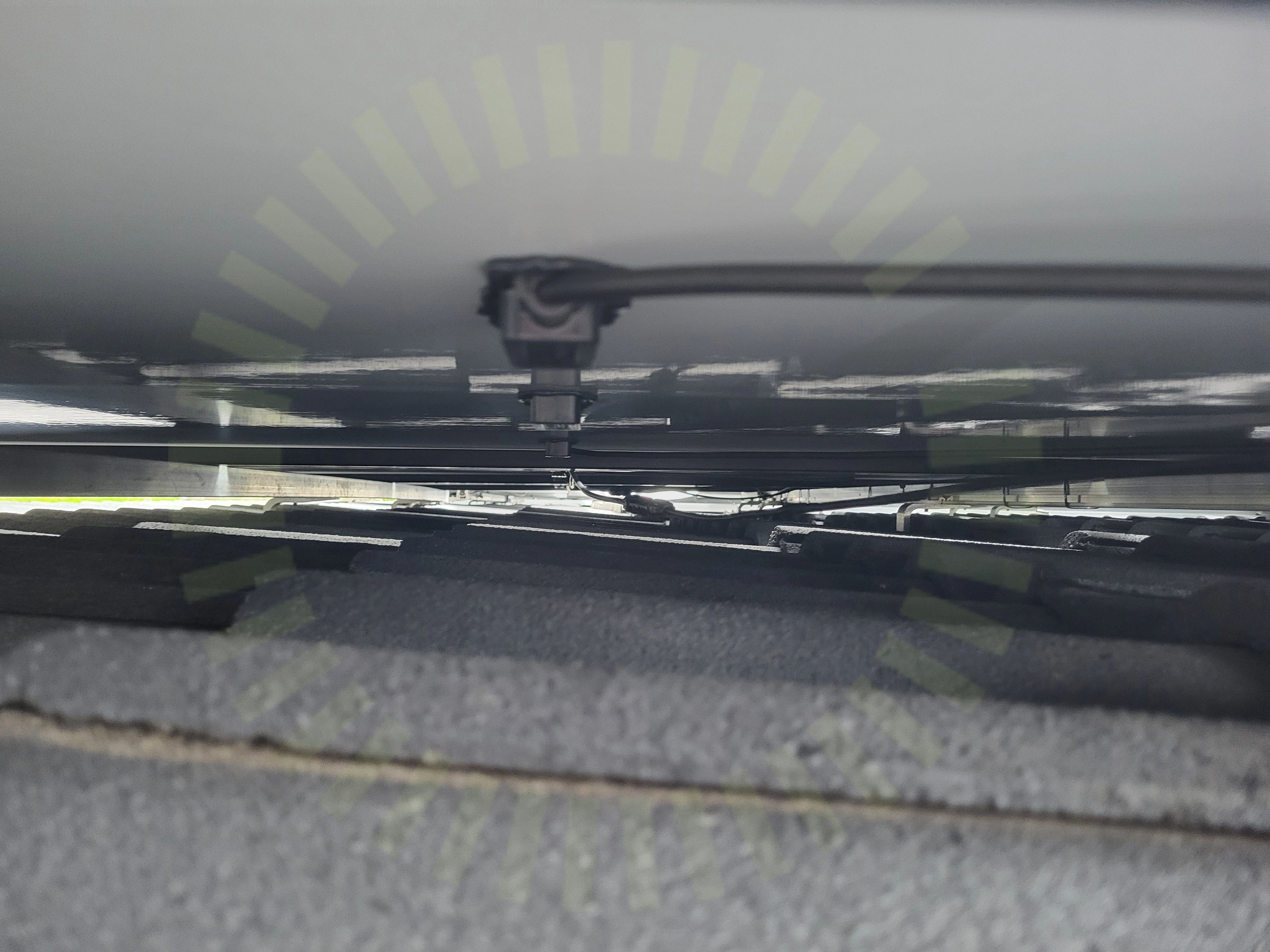

5.2 Kabeluppfästning

Inte godkänd

Kablar ej tillförlitlig uppfästa.

SS 436 40 00 (712.521.101 och 522.8.4)

5.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning bygger på k2 men man har welands fäste i papptaket.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

3/7

SkadorSkarp kantSvetsning av papp

Ej tillgängligt vid besiktning

1/7

Takgenomföring
