1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.4
Installation genom
1KOMMA5°
Datum
14 juni 2023
Ort
Häljarp, Skåne län
86% godkända14% ej godkända
Om installationen
PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE3K-10K
TillbehörElmaterial: Kapsling
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Tak 1, ESDEC Lutande Panntak
Anmärkningar
5/27

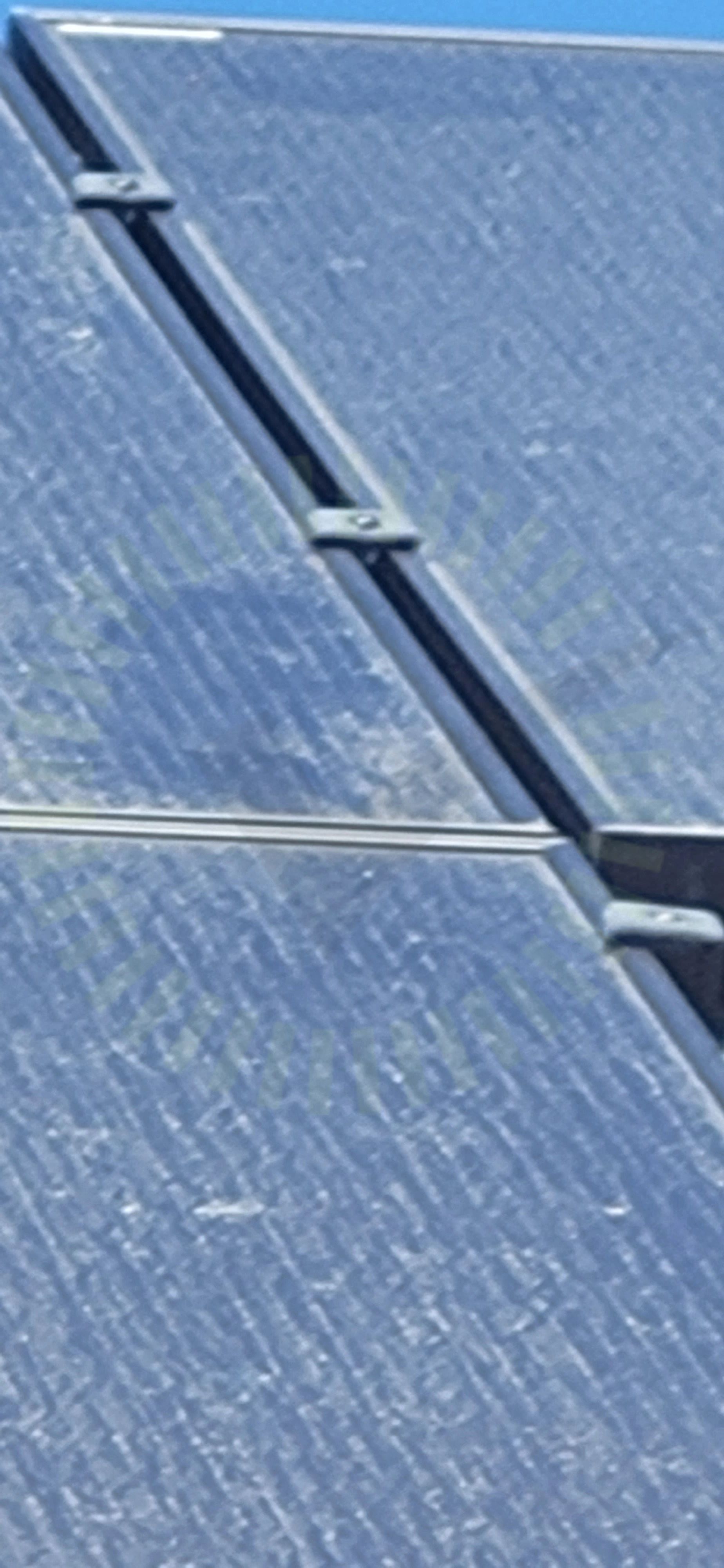

2.1 Klämmans dräneringskanal
Inte godkändMittklämmans dräneringskanal är inte vänd neråt.
Tillverkarens anvisningar

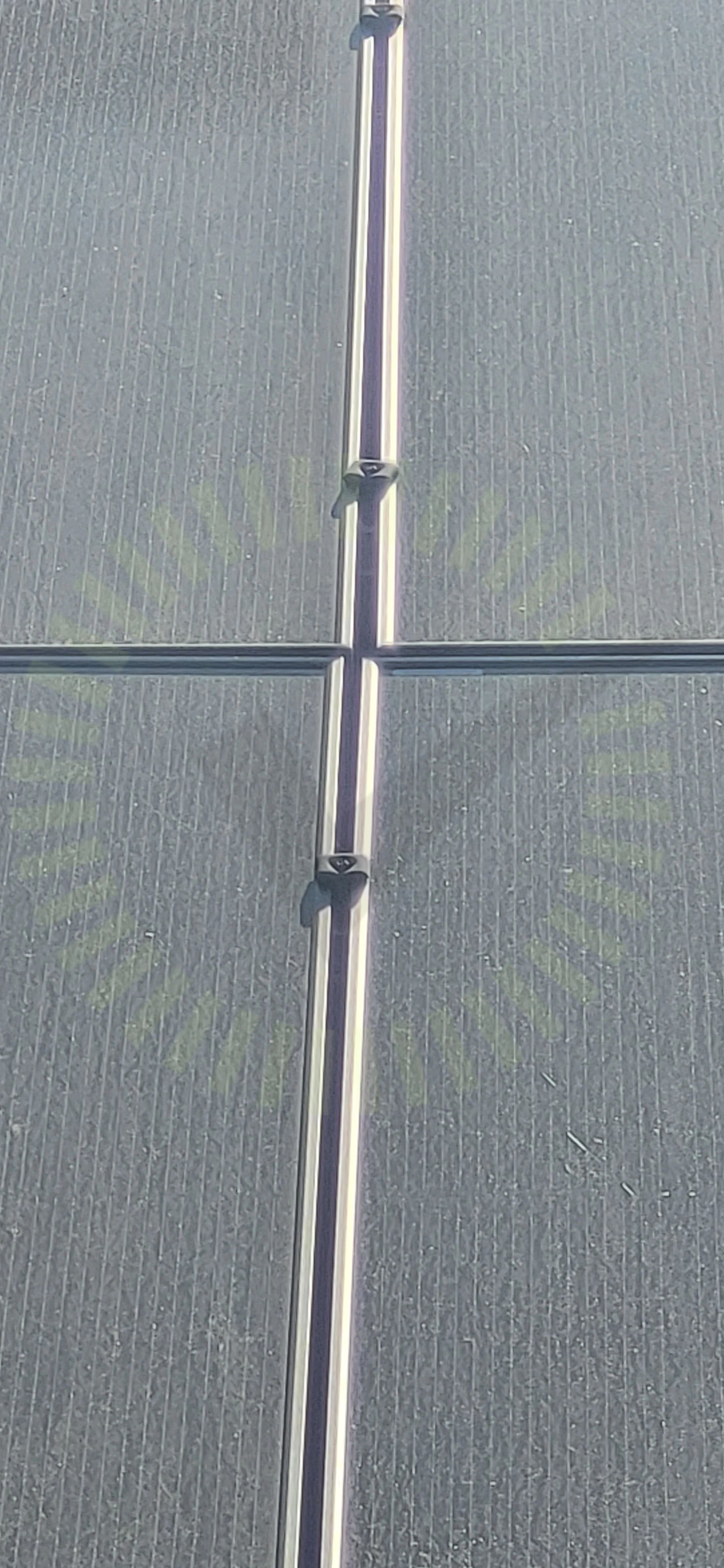

2.2 Mittklämmor
Inte godkändMittfäste snett monterade

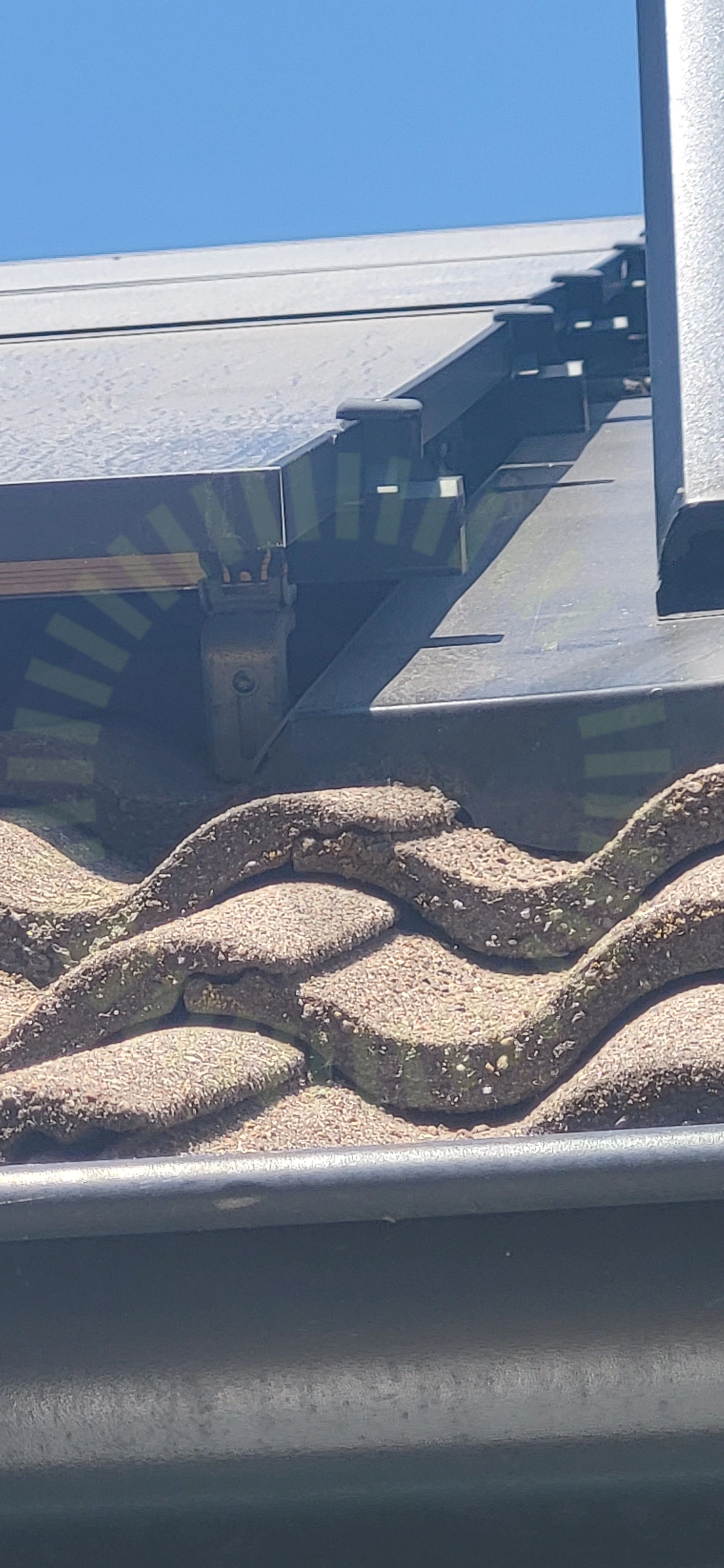

2.3 Skenornas överhäng
Inte godkändUppmätt mått 7,5cm från fäste
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

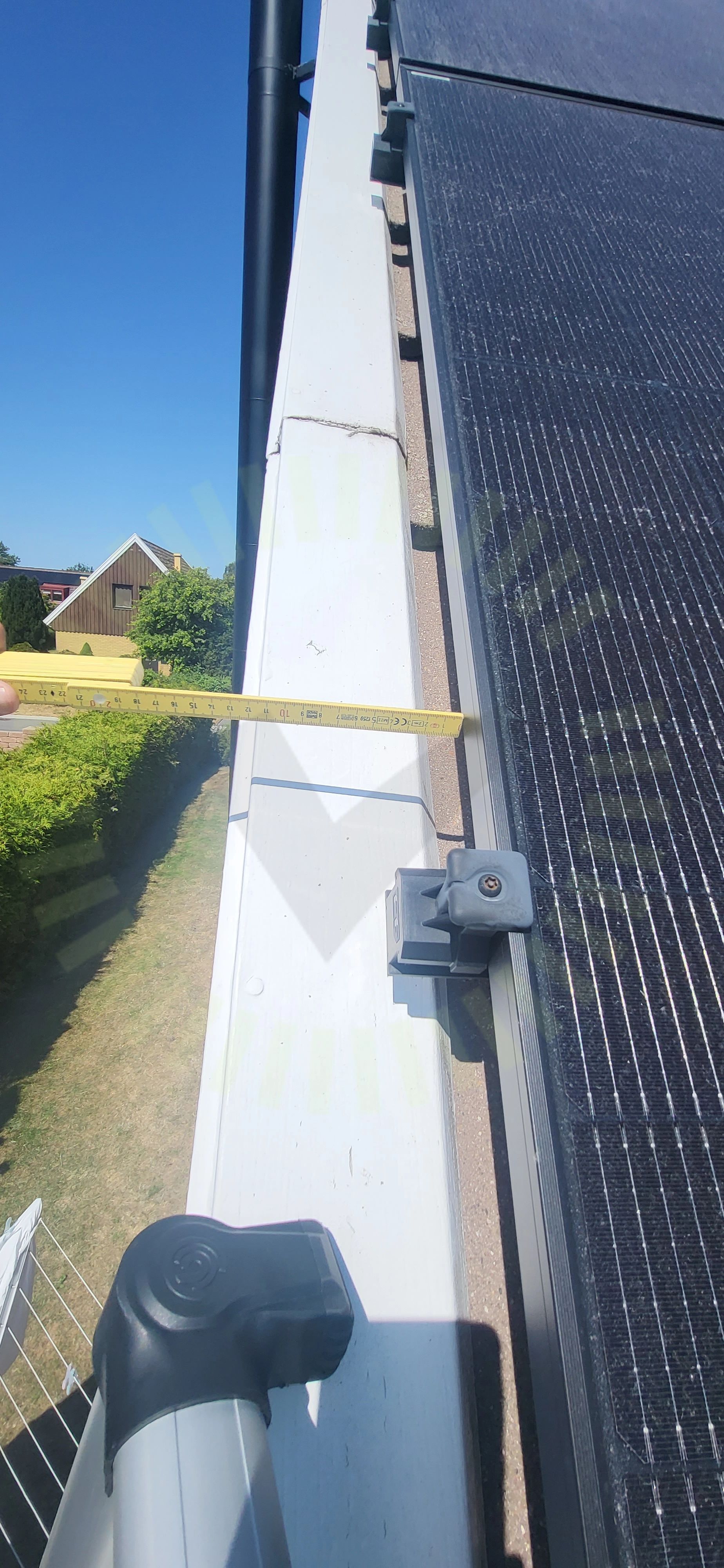

2.4 Säkerhetsavstånd
Inte godkändPaneler är monterade för nära takets kant.
Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
2.5 Ändklämmor
Inte godkändKlämman nederst i bild sitter snett.
Godkända kontrollpunkter
20/27DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaLäktinfästningPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt material
Ej tillgängligt vid besiktning
2/27Kabeldragning mellan takytorTakgenomföring
Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W
Anmärkningar
3/163.1 Klämmornas storlek
Inte godkändMontagesystemets fästen är för små för att användas med den valda panelen.
Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.
3.2 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.
3.3 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Uppmätt mått 250mm
Godkända kontrollpunkter
13/16Avstånd till havetDräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, SolarEdge: S-Serie
Anmärkningar
1/5

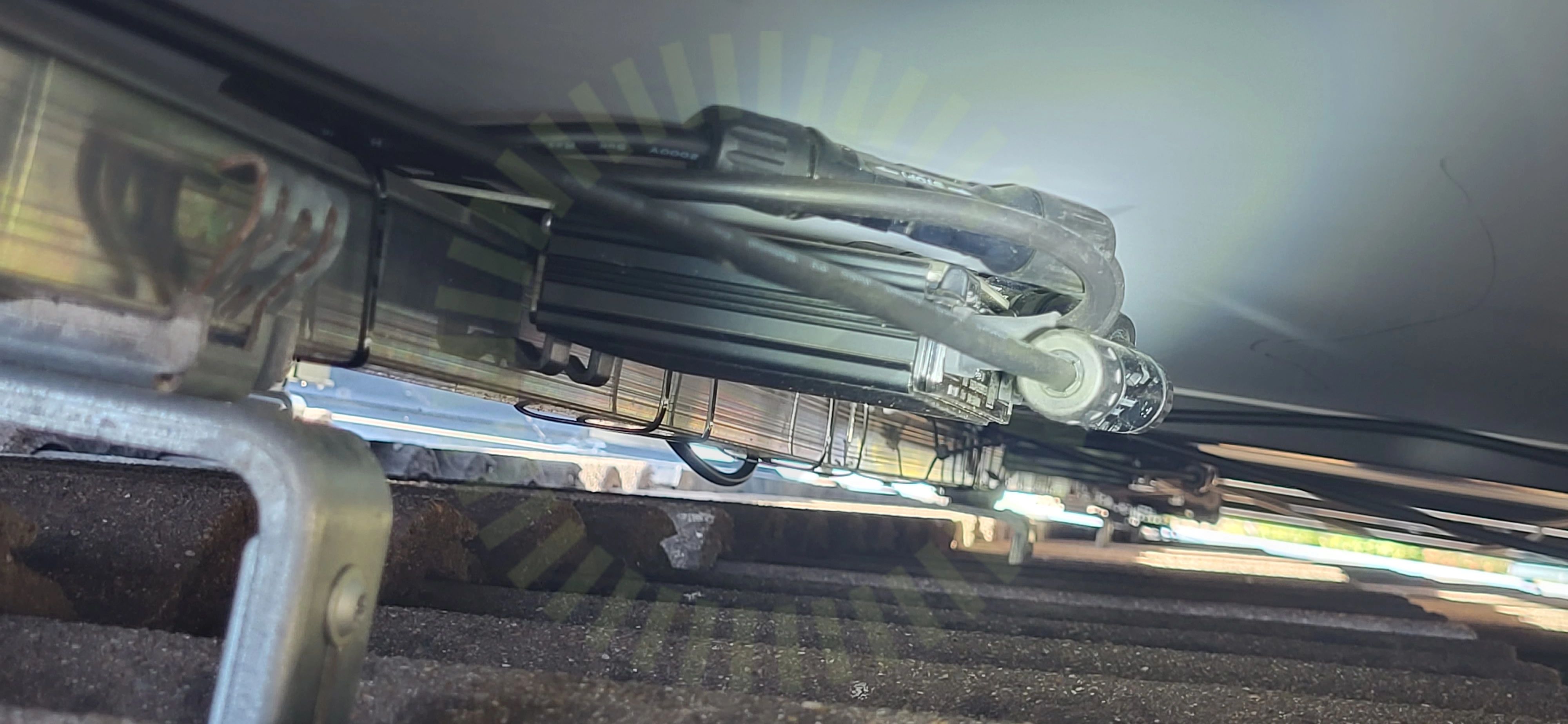

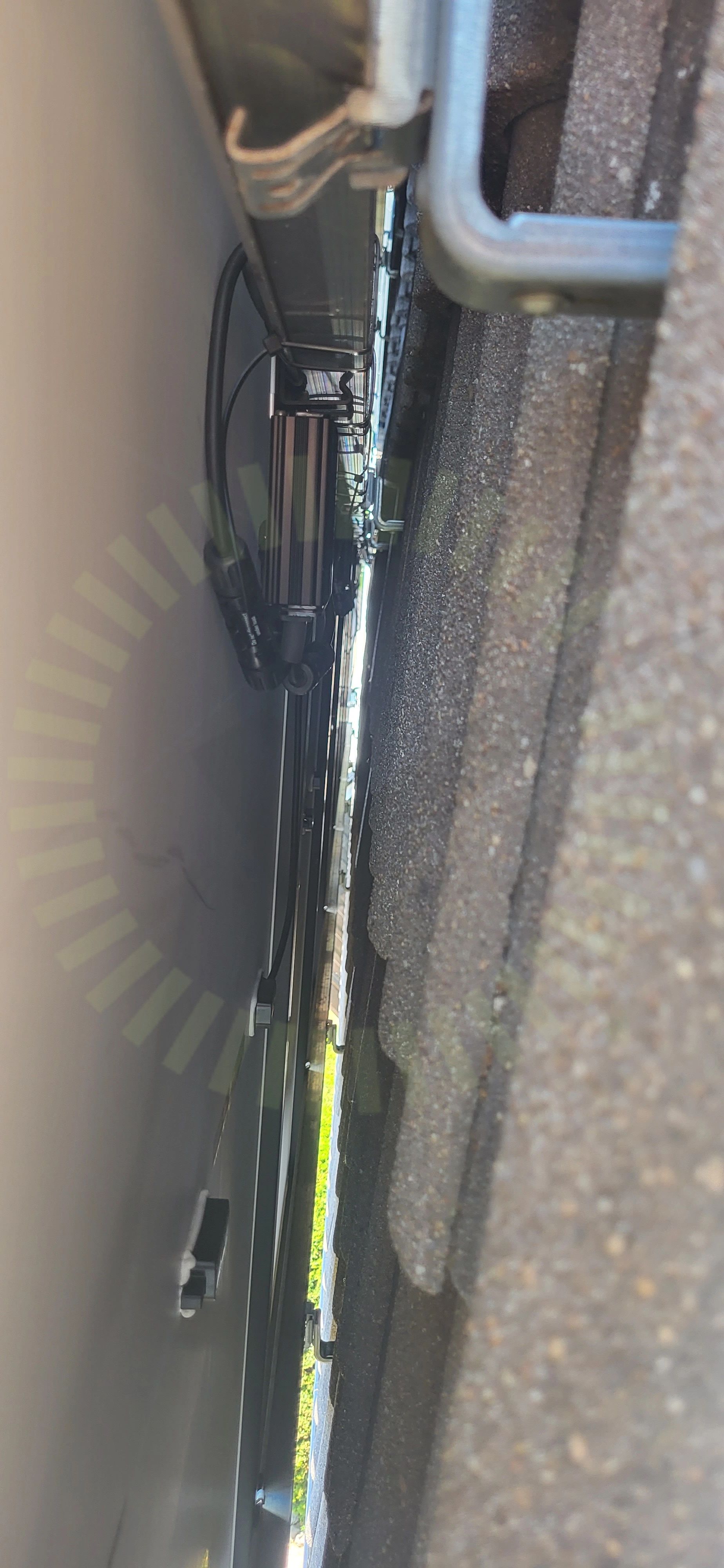

4.1 Dragavlastade
Inte godkändKablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.
Tillverkarens anvisningar
Godkända kontrollpunkter
4/5Fastsäkring av produktKompatibilitetKontakterPlacering
Undercentral
Anmärkningar
2/9

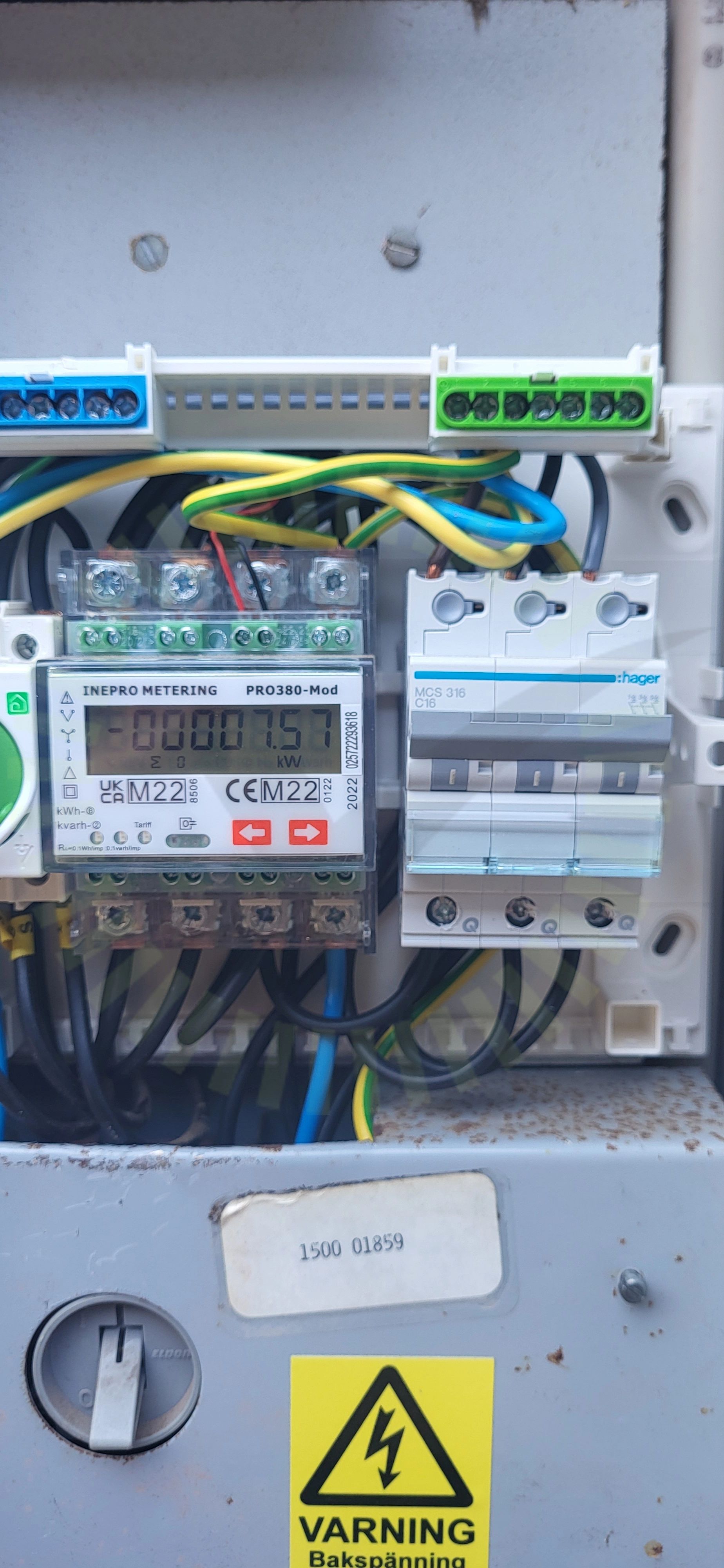

5.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4, 543.4.1
5.2 Skydd mot beröring
Inte godkändBeröringsskydd är inte uppfyllt. Täcklock saknas.
Godkända kontrollpunkter
7/9BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlacering
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/29

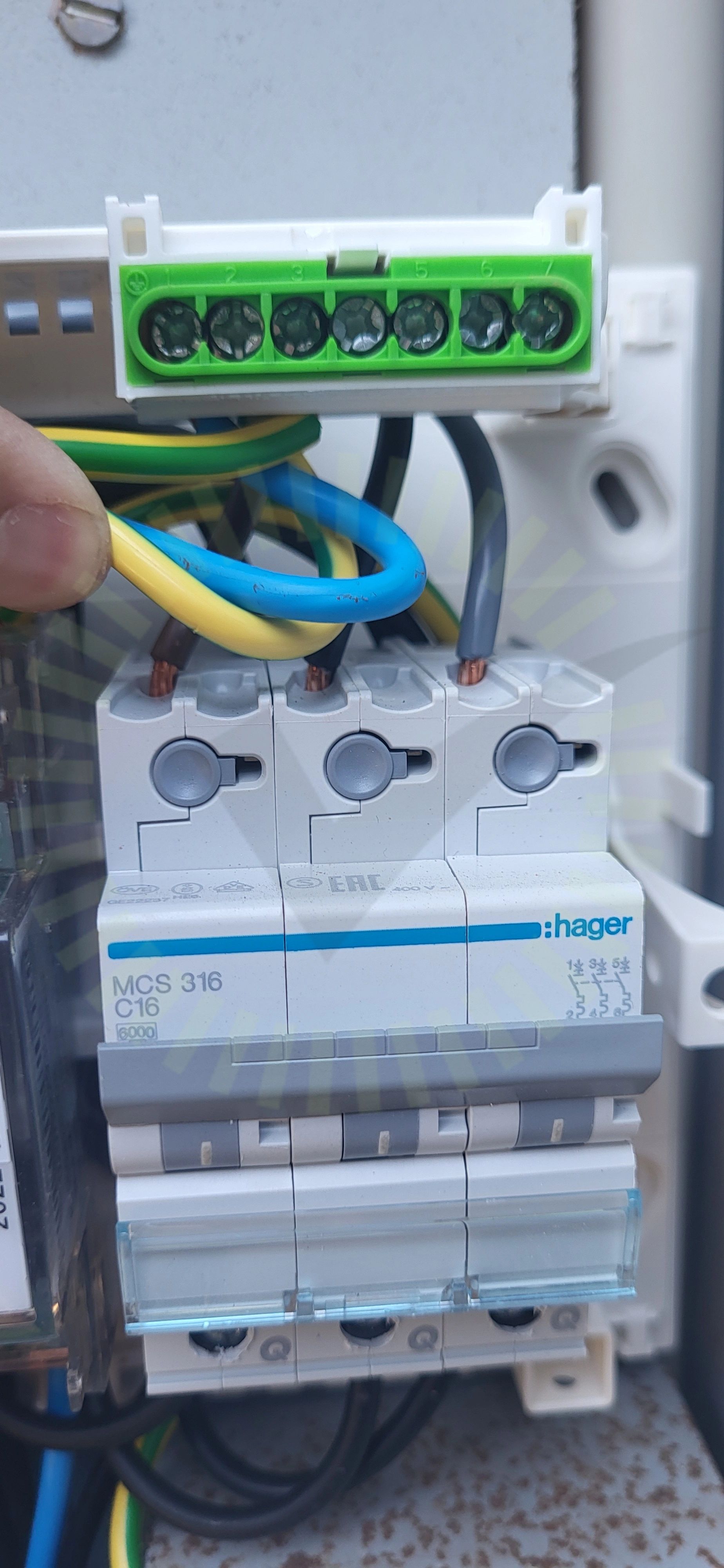

7.1 Uppskalad ledare
Inte godkändLedare är för långt uppskalade.
Godkända kontrollpunkter
27/29AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSäkringsdimensionSäkringsdimensionTätningsinsattsVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
Ej tillgängligt vid besiktning
1/29Strängdesign
