Besiktningsrapport

9.5

Installation genom

Skandica Solar

Datum

2 november 2023

Ort

Pixbo, Västra Götalands län

Jordning av chassi

Dubbel matning

Tillgänglighet

+ 8

87% godkända13% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSunGrow: SG5-12RT

TillbehörUndercentral

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, Longi: LR5-54HPB

Anmärkningar

2/17

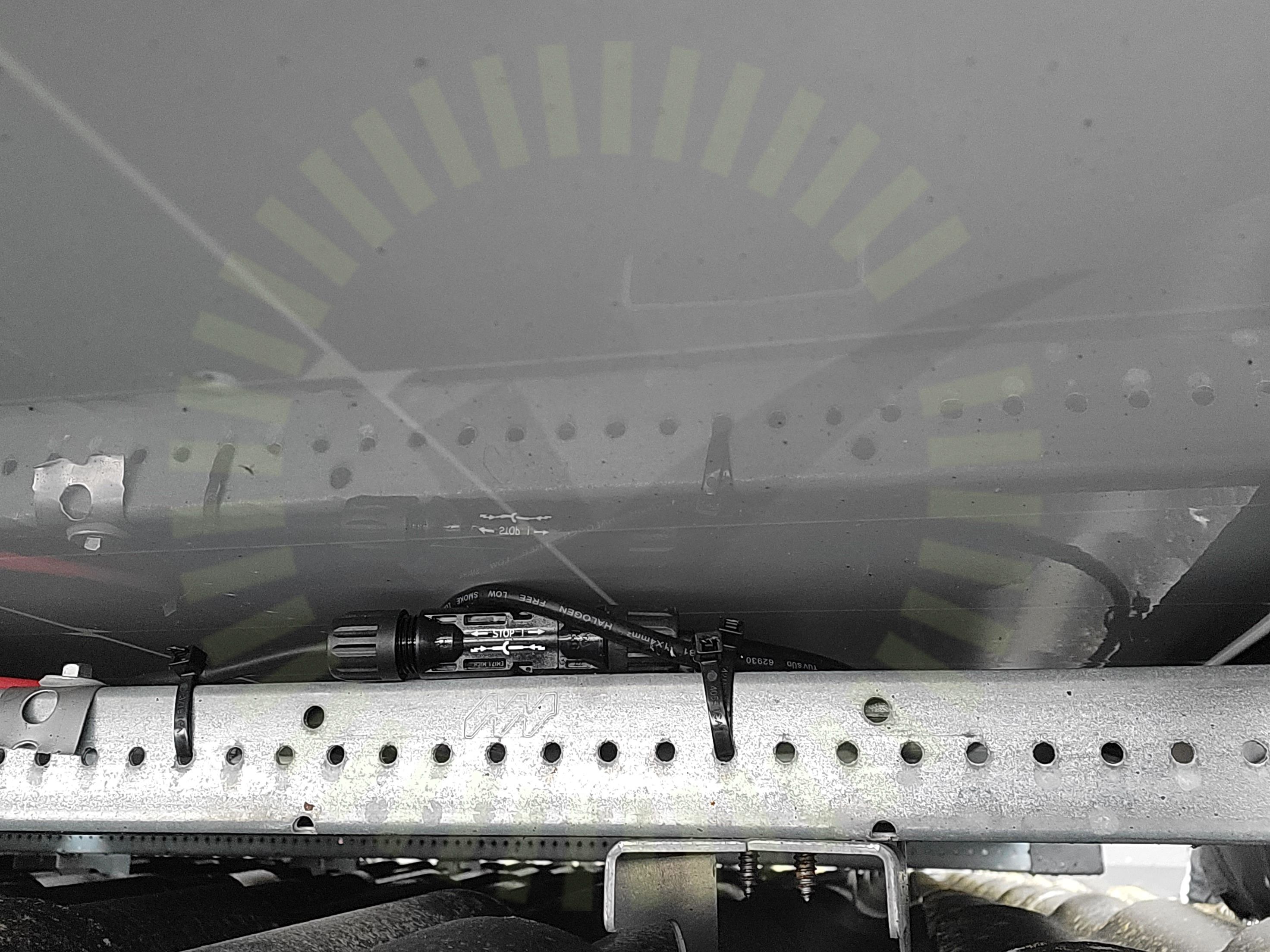

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

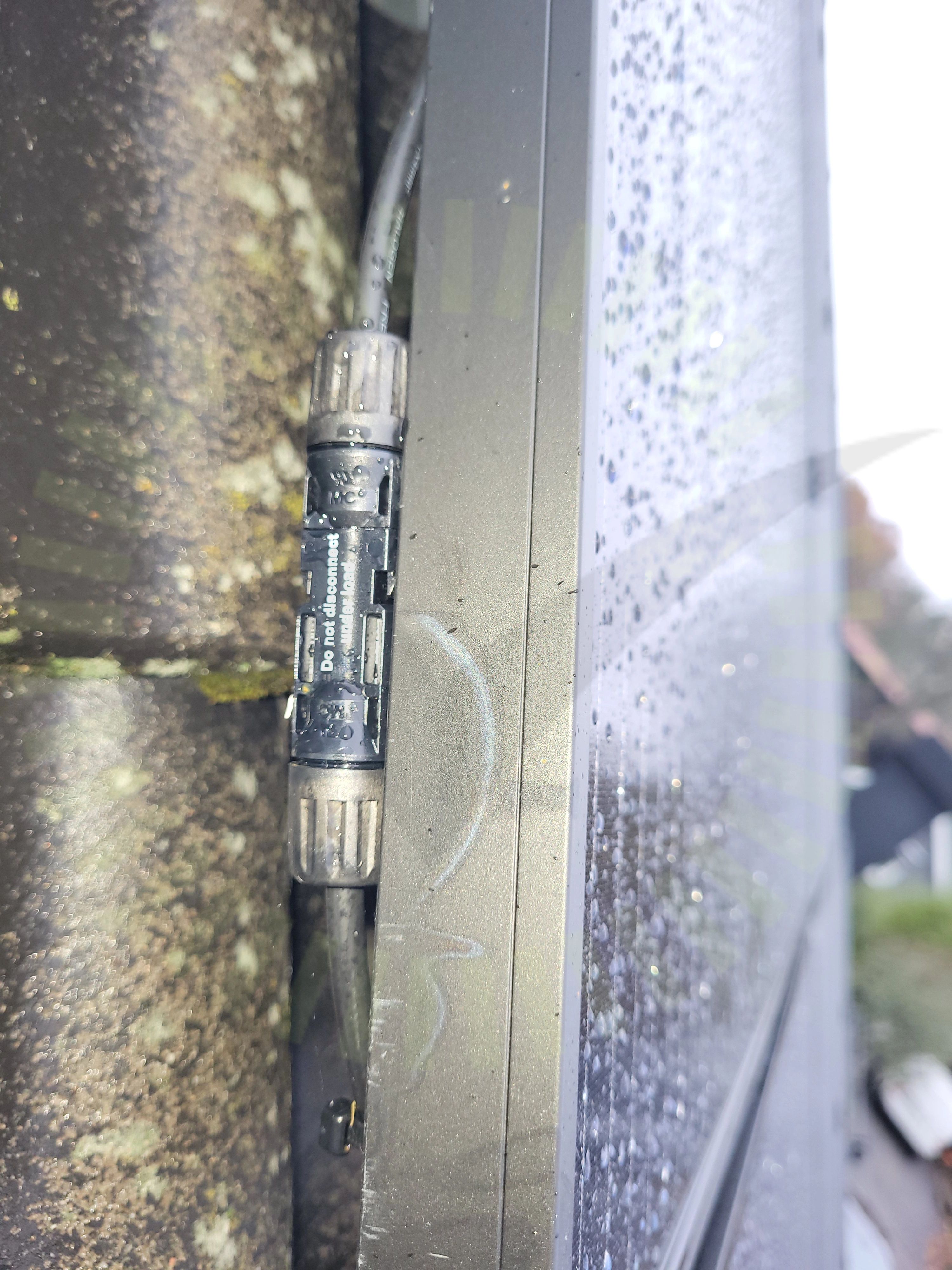

2.2 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

15/17

Avstånd till takDräneringshålFörbindelse av kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

4/23

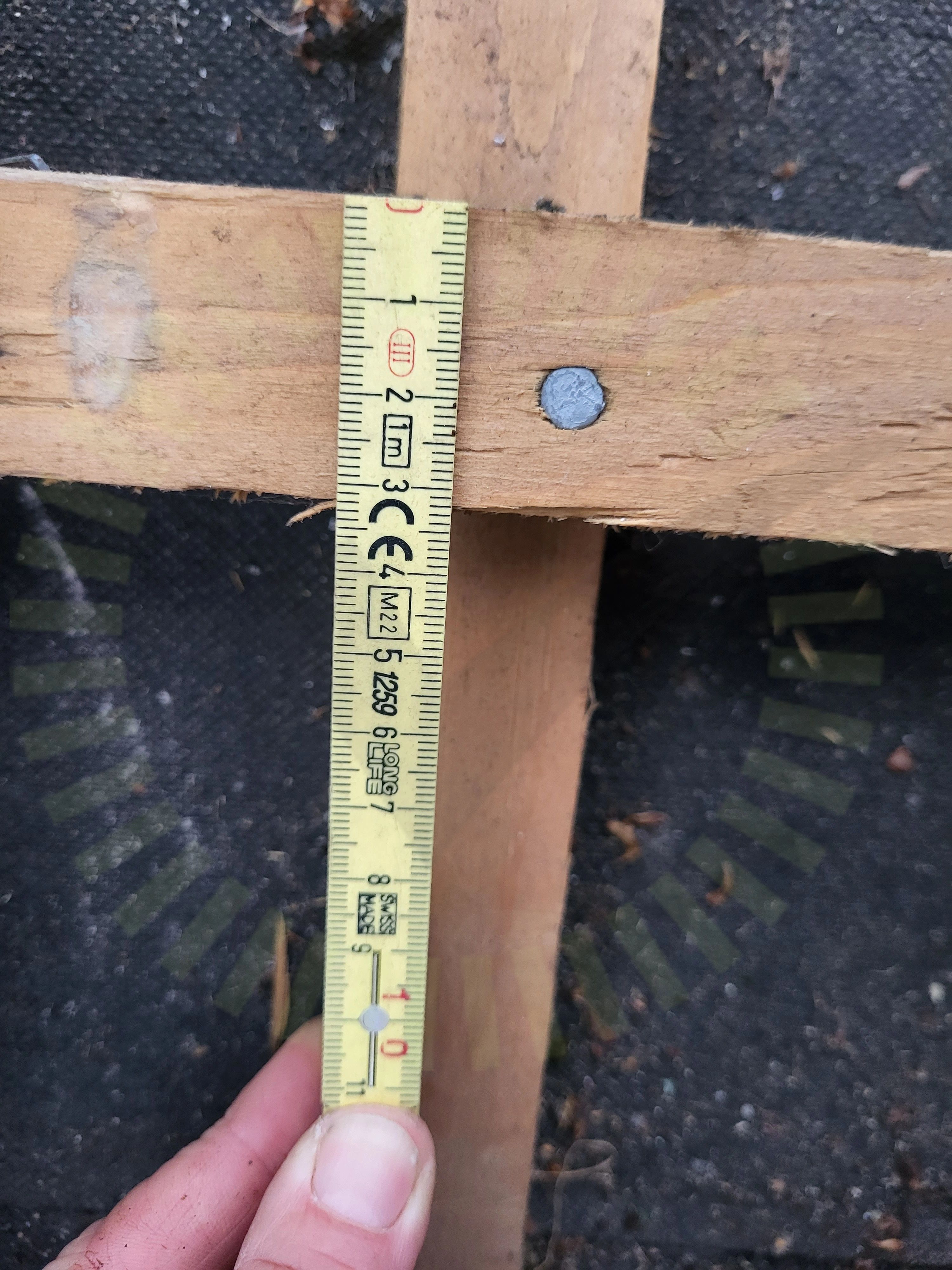

3.1 Bärläktens dimension

Inte godkänd

Bärläktens har inte rätt dimensioner för valt montagesystem.

Nordmount planner - konfigurator för solcellsmontage

3.2 Potentialutjämningsledare

Inte godkänd

Potentialutjämningsledare har inte korrekt färgmärkning, ska ej vara färgmärkt med grön/gul.

SS 436 40 00, 712.542.103

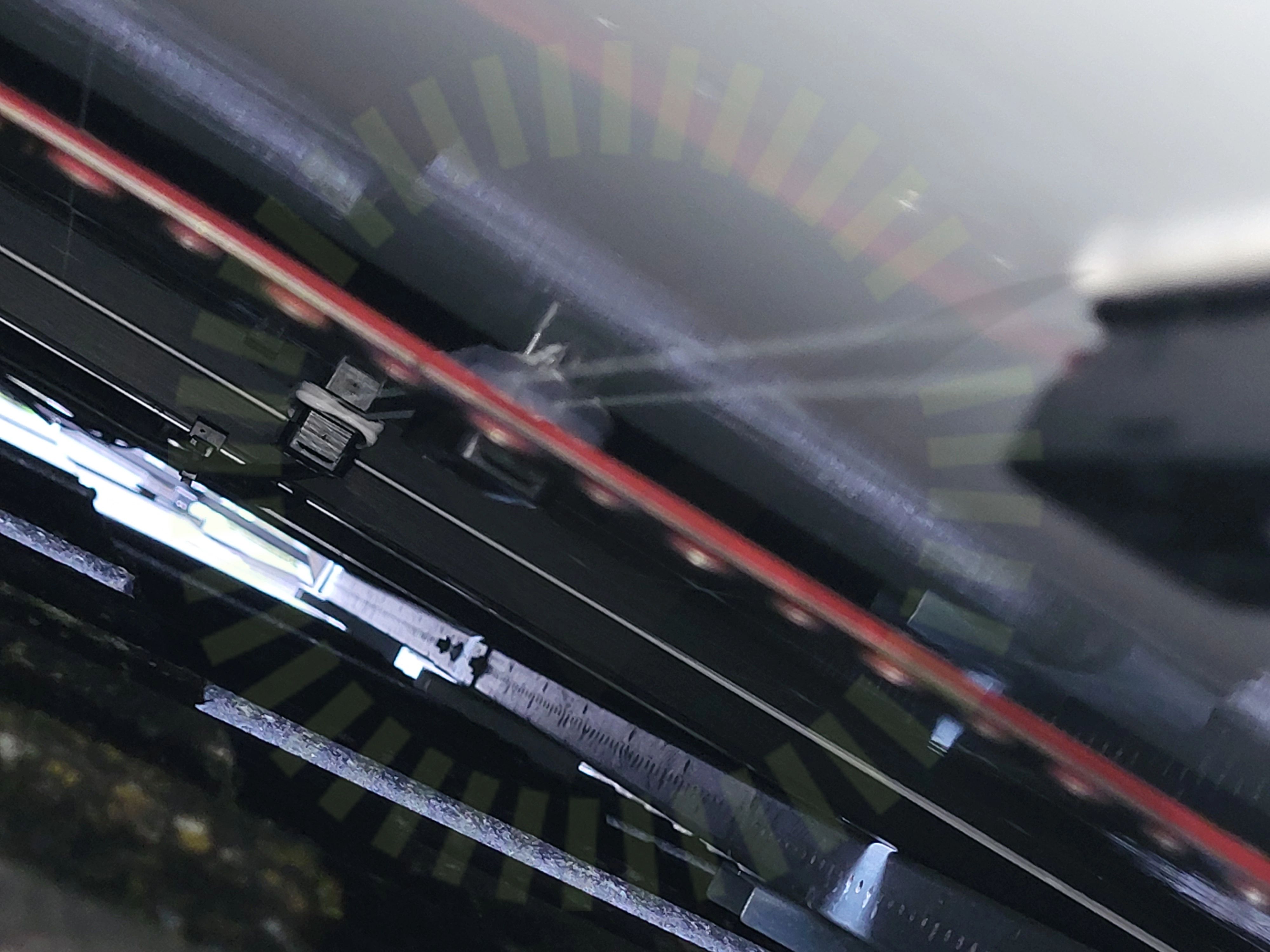

3.3 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2

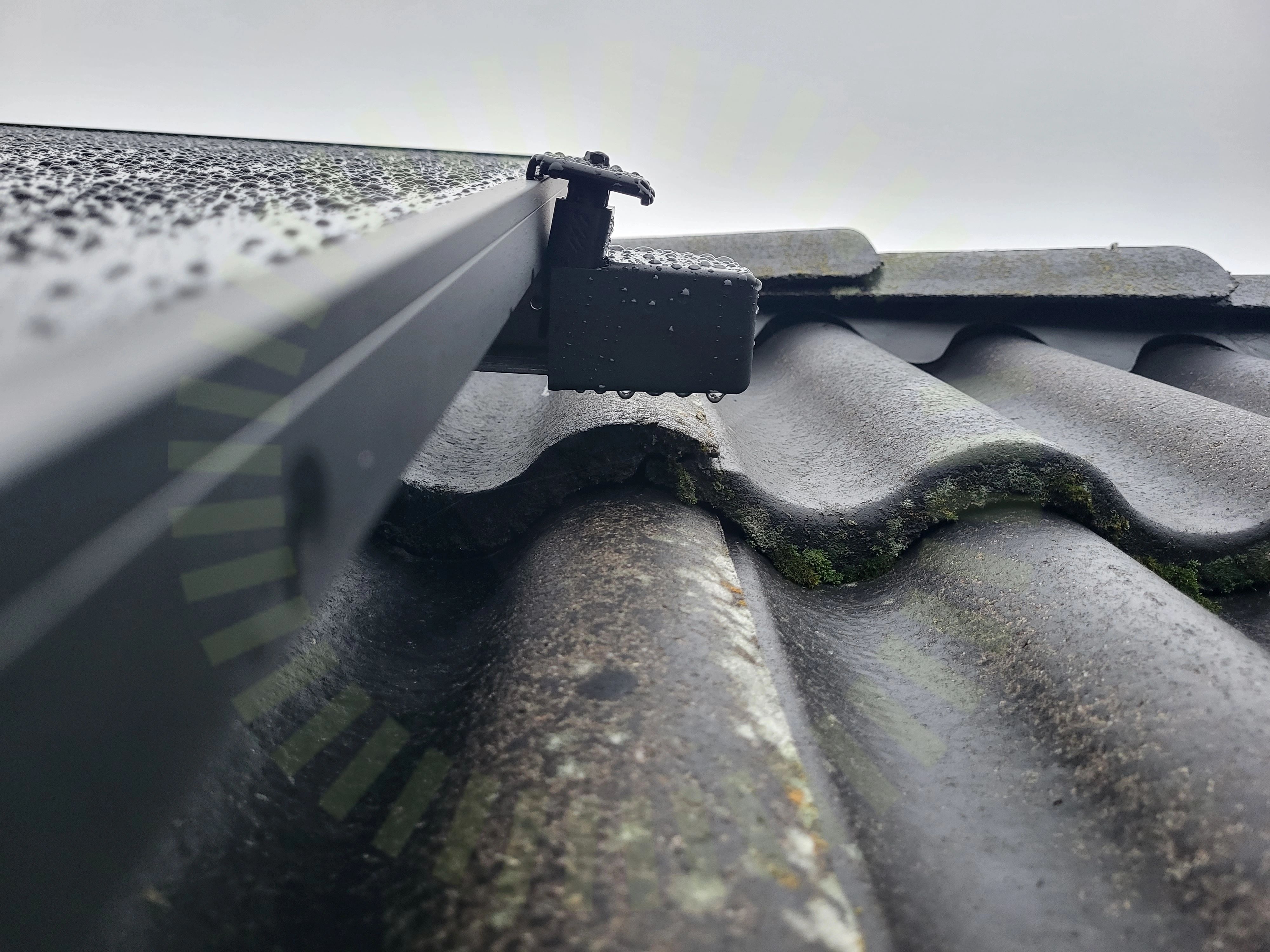

3.4 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

Godkända kontrollpunkter

19/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Undercentral

Anmärkningar

1/7

4.1 Placering

Rekommendation

Placering av kapsling är rekommenderad till att ha vid normal arbetshöjd för att underlätta vid service-och underhållsarbete. Uppmätt mått ca 2300mm från marknivå.

Godkända kontrollpunkter

5/7

InfästningIP-KlassningKabelinföringarPEN-ledareSkydd mot beröring

Ej tillgängligt vid besiktning

1/7

Femledarsystem

Varselmärkning

Anmärkningar

2/5

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav på undercentral för växelriktarens säkringar. Se referens.

SEK 457, Sida 42

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fäst

Växelriktare

Anmärkningar

6/35

6.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

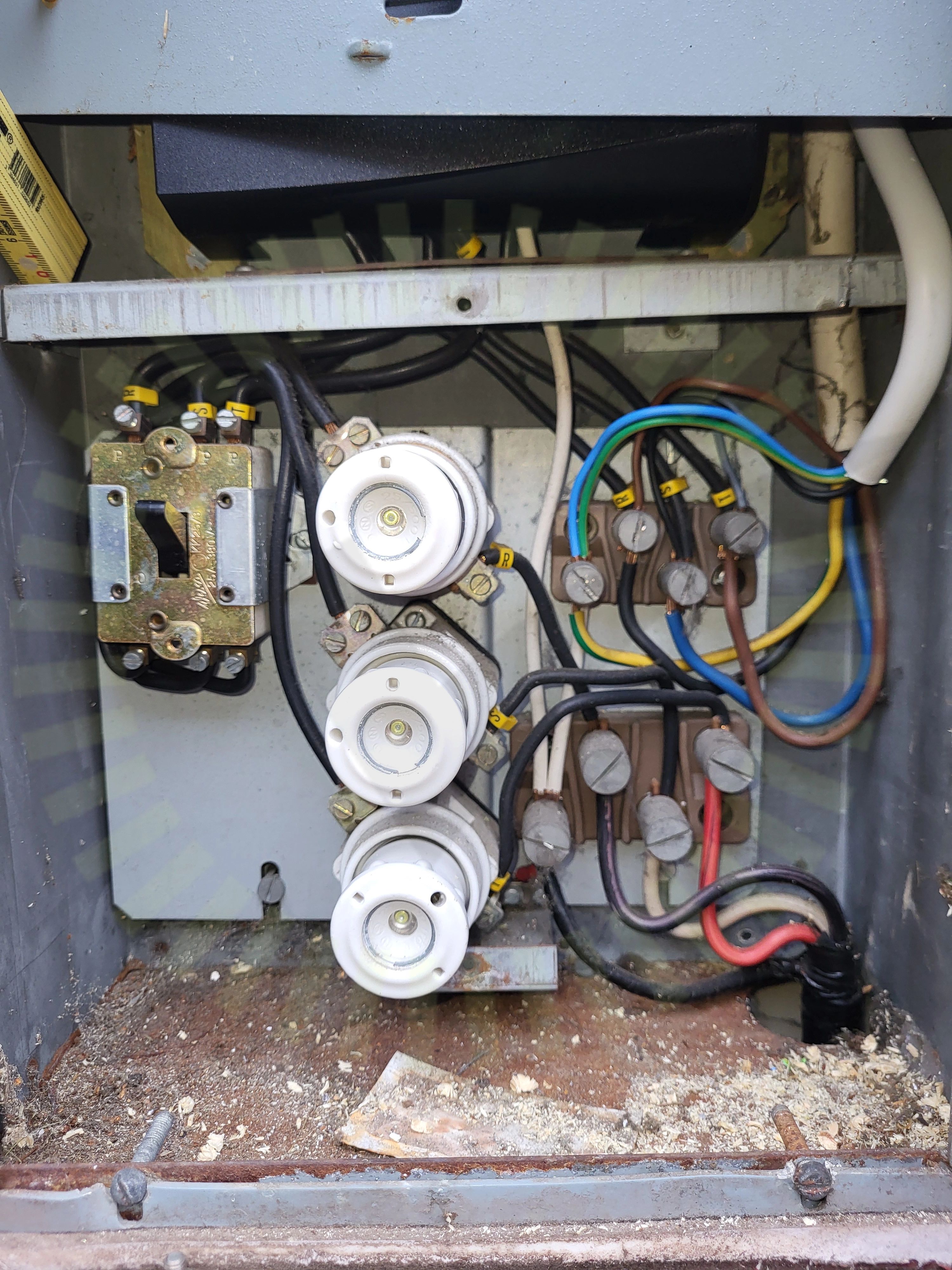

6.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

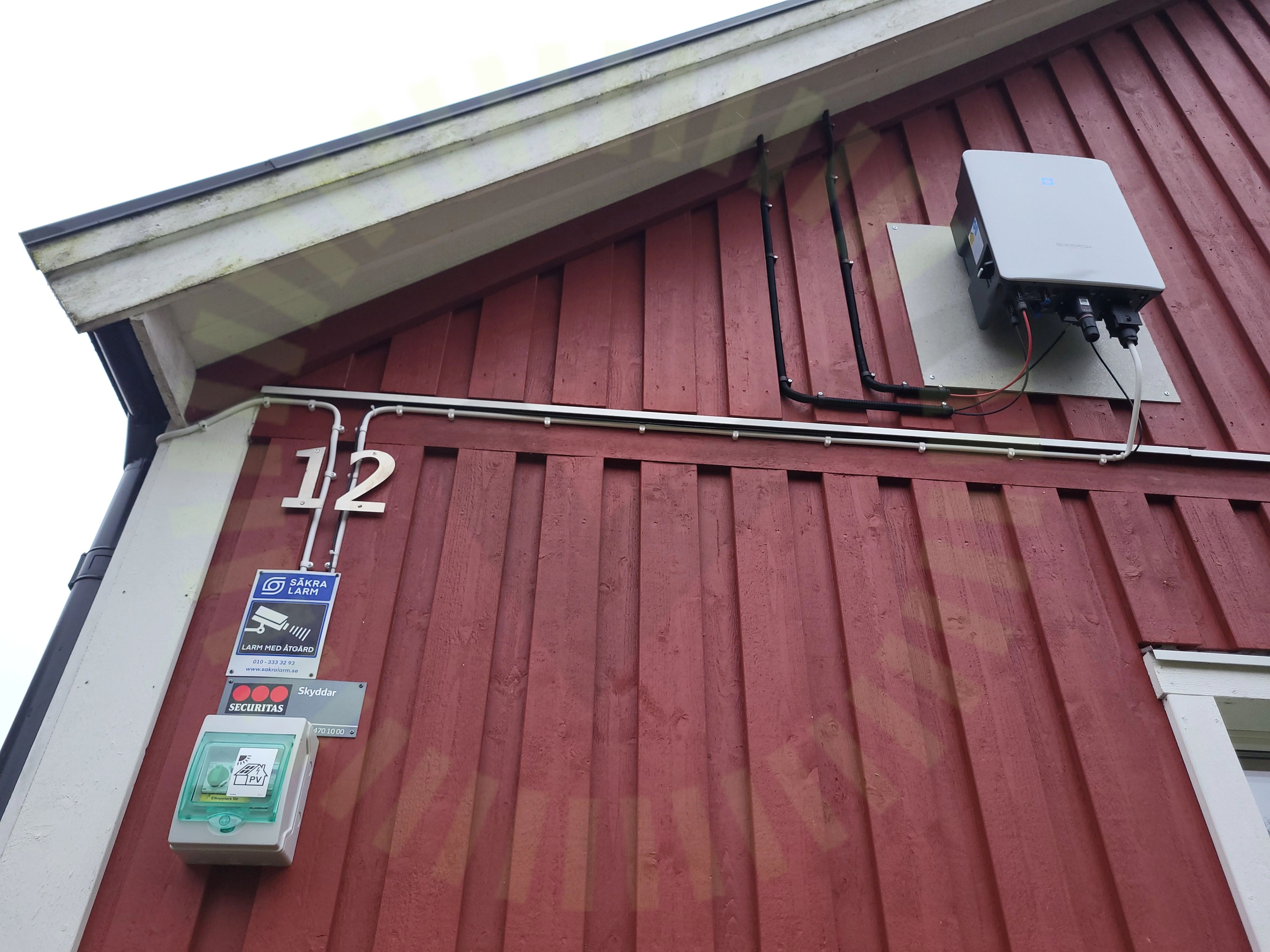

6.3 Placering

Rekommendation

Placering av växelriktare är rekommenderad till att ha vid normal arbetshöjd för att underlätta vid service-och underhållsarbete.

SG3.0-20RT-UEN-Ver18-202212, Sida 21

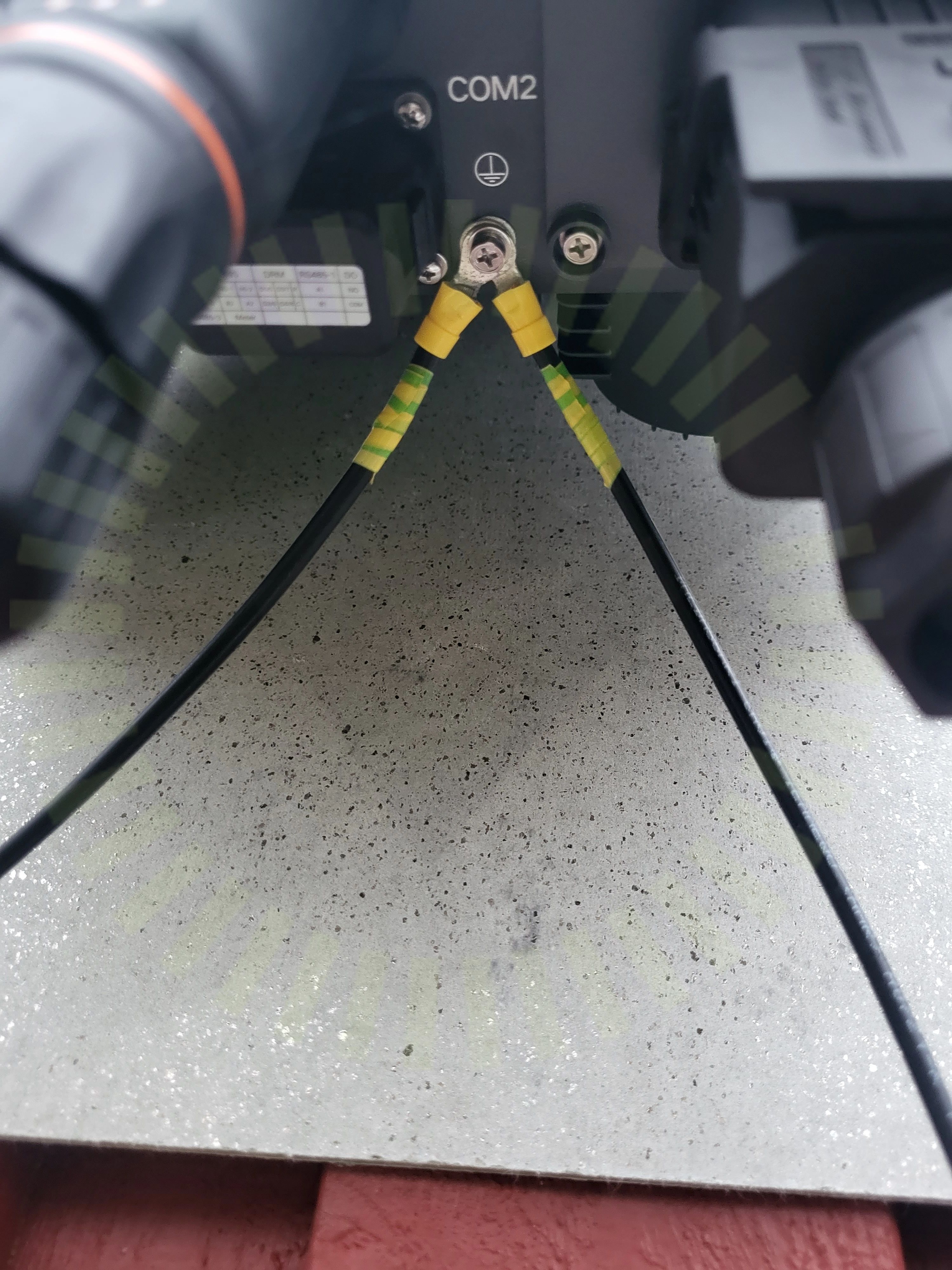

6.4 Jordning av chassi

Inte godkänd

Jordkabeln är av fel färg. Jordledaren ska vara grön/gul utefter hela sin längd.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

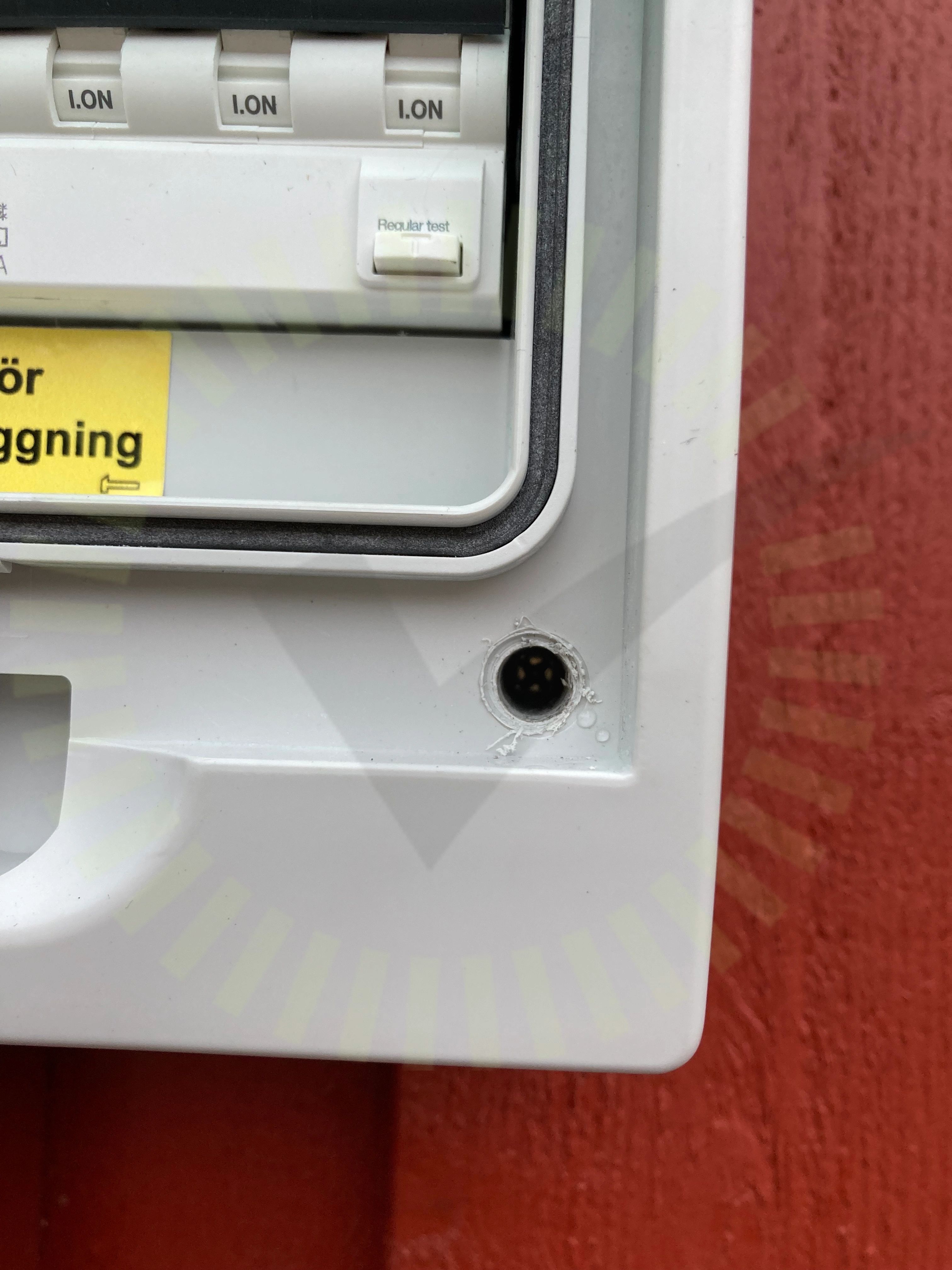

6.5 Tillgänglighet

Inte godkänd

Går ej att besiktiga anslutningspunkter, locket går ej att öppna.

SS 436 40 00 (513.1)

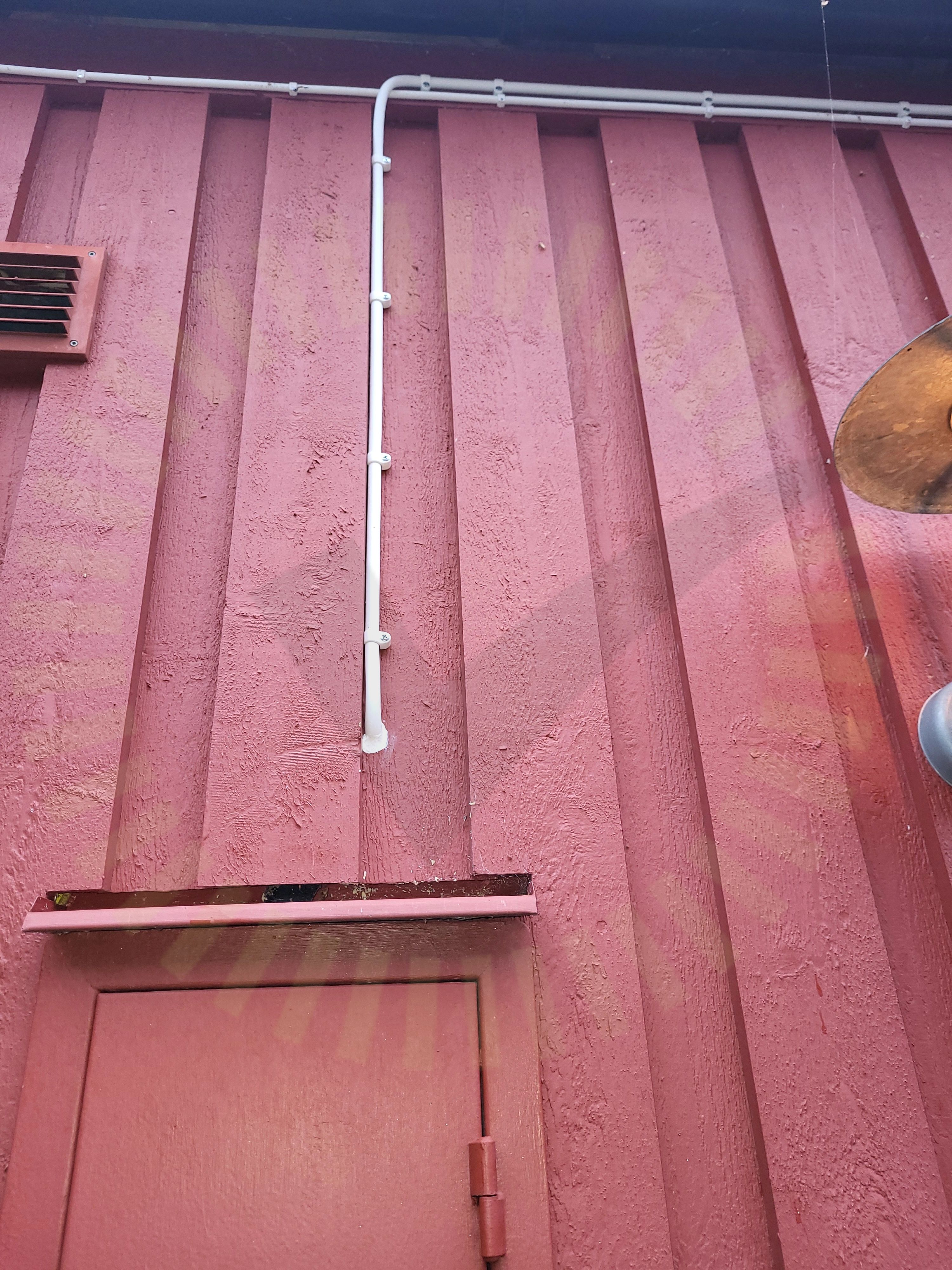

6.6 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. Klammer ej av väderbeständigt material.

Godkända kontrollpunkter

27/35

AC kablage förläggningAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/35

Anslutning av ledareAnslutning av växelriktare
