Besiktningsrapport

8.9

Installation genom

1KOMMA5°

Datum

3 april 2025

Ort

Grisslehamn, Stockholms län

Kabeldragning

Fastsäkring av produkt

Genomföringar

Varning för backspänning

90% godkända10% ej godkända

Om installationen

VäxelriktareEnphase: IQ8 Series

BatteriEnphase: IQ BAttery 3T

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/9

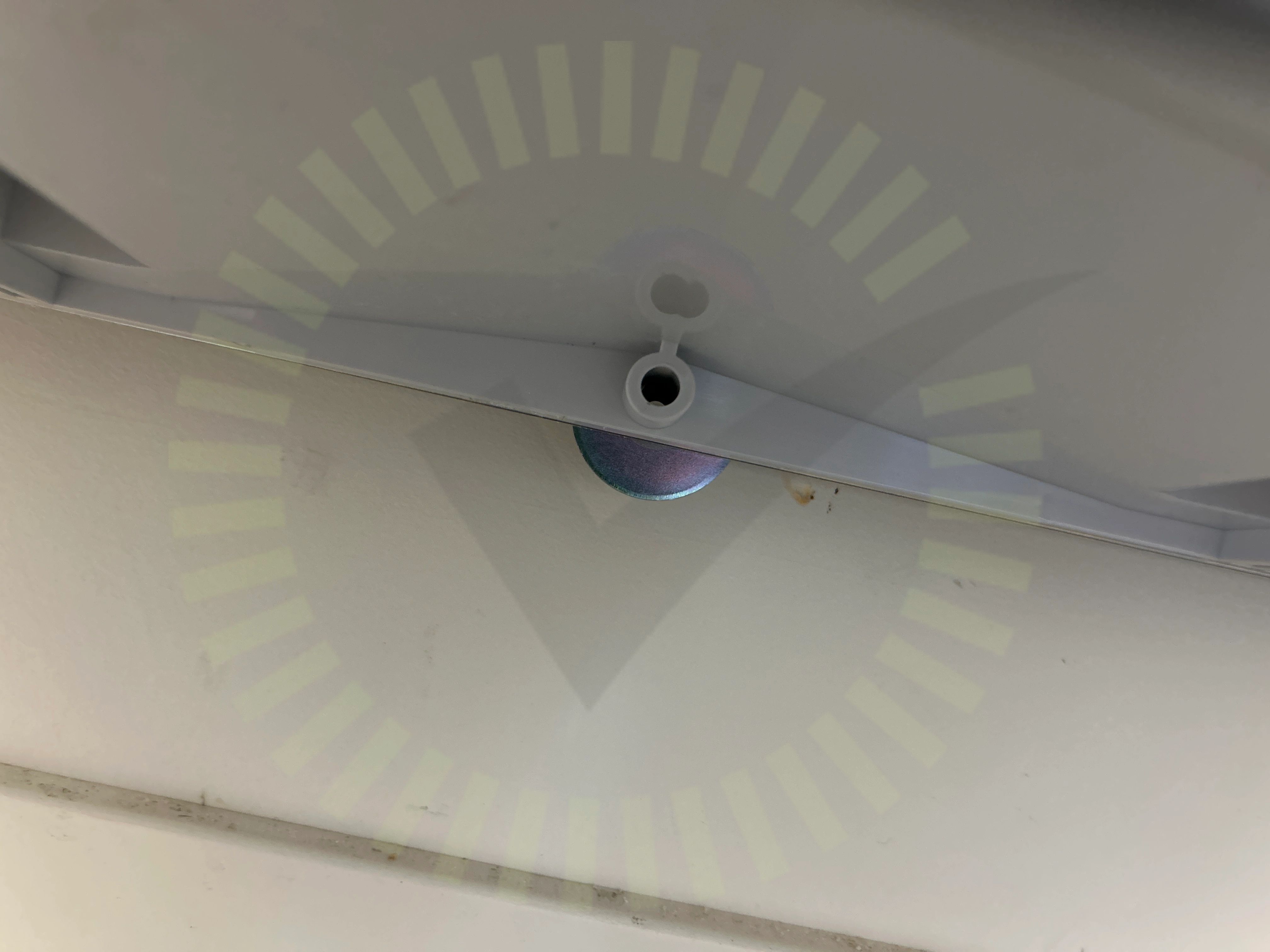

1.1 Fastsäkring av produkt

Inte godkänd

Batteri är inte fastsäkrat korrekt. Låsningsskruv på batteriets undersida saknas.

Enphase: IQ Battery-3T/10T Snabb Installations Guide Rev06 2023-08-07, Sida 4-5

Godkända kontrollpunkter

8/9

AC anslutning Avstånd närliggande objektPlacering av batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Micro-växelriktare

Anmärkningar

1/14

2.1 Kabeldragning

Inte godkänd

Kablage är inte uppfäst med tillräckligt stöd.

IQ8 Series Microinverter Installation Manual-IOM-00030-1.0 SV 2023-08-25, Sida 17

Godkända kontrollpunkter

13/14

Anslutning av panelerAnslutning IQ CableAnslutning micro-växelriktareDC KontakterFastsäkring av produktGrenkretsarIQ Sealing CapIQ TerminatorKompatibilitet med micro-växelriktareKopplingsdosaKretsdesign IQ cable-sektionPlaceringSmartmätare

Varselmärkning

Anmärkningar

1/3

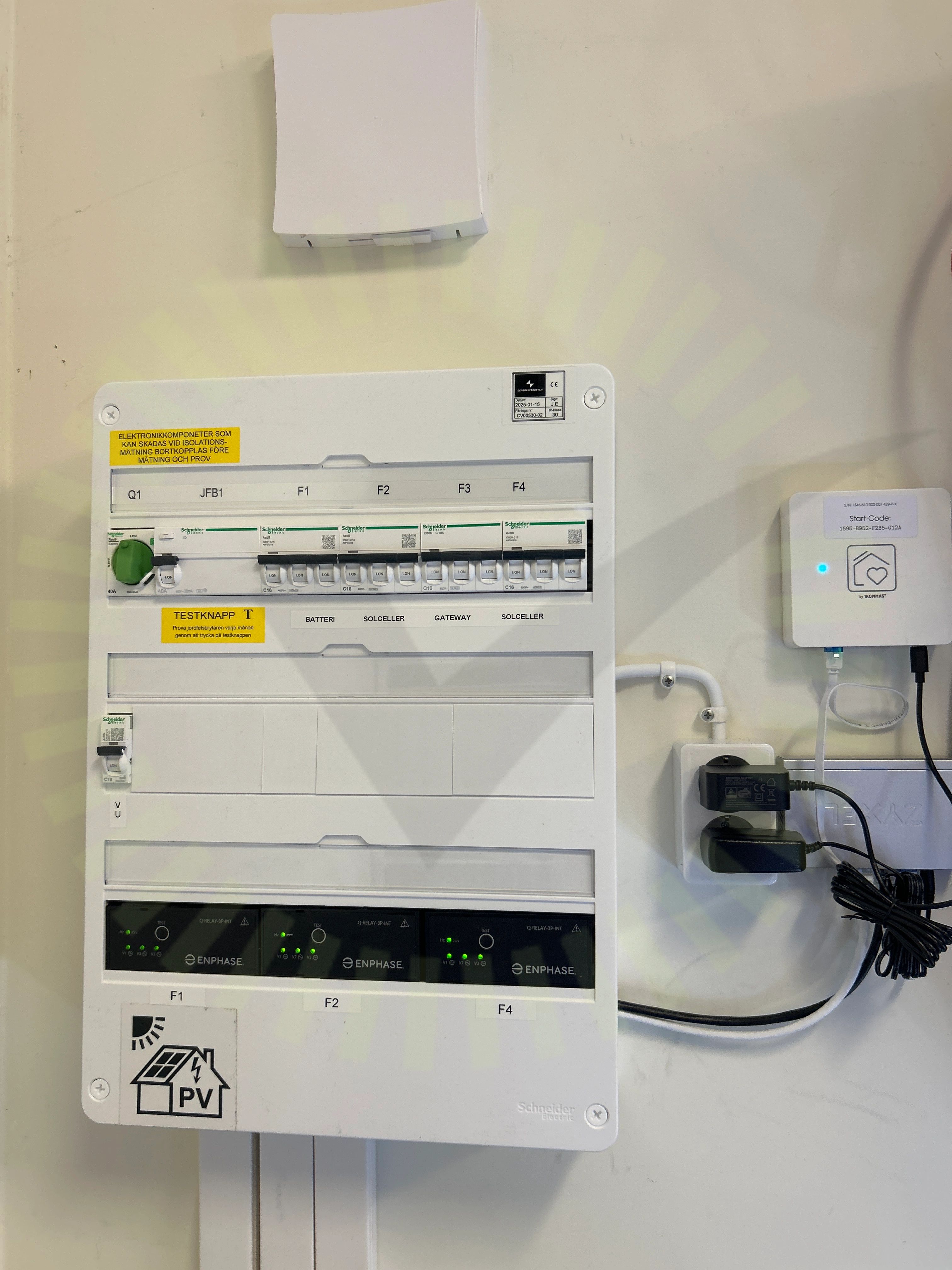

3.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/3

Informering av solcellerMissvisande varselmärkning

Växelriktare (2)

Anmärkningar

2/25

4.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

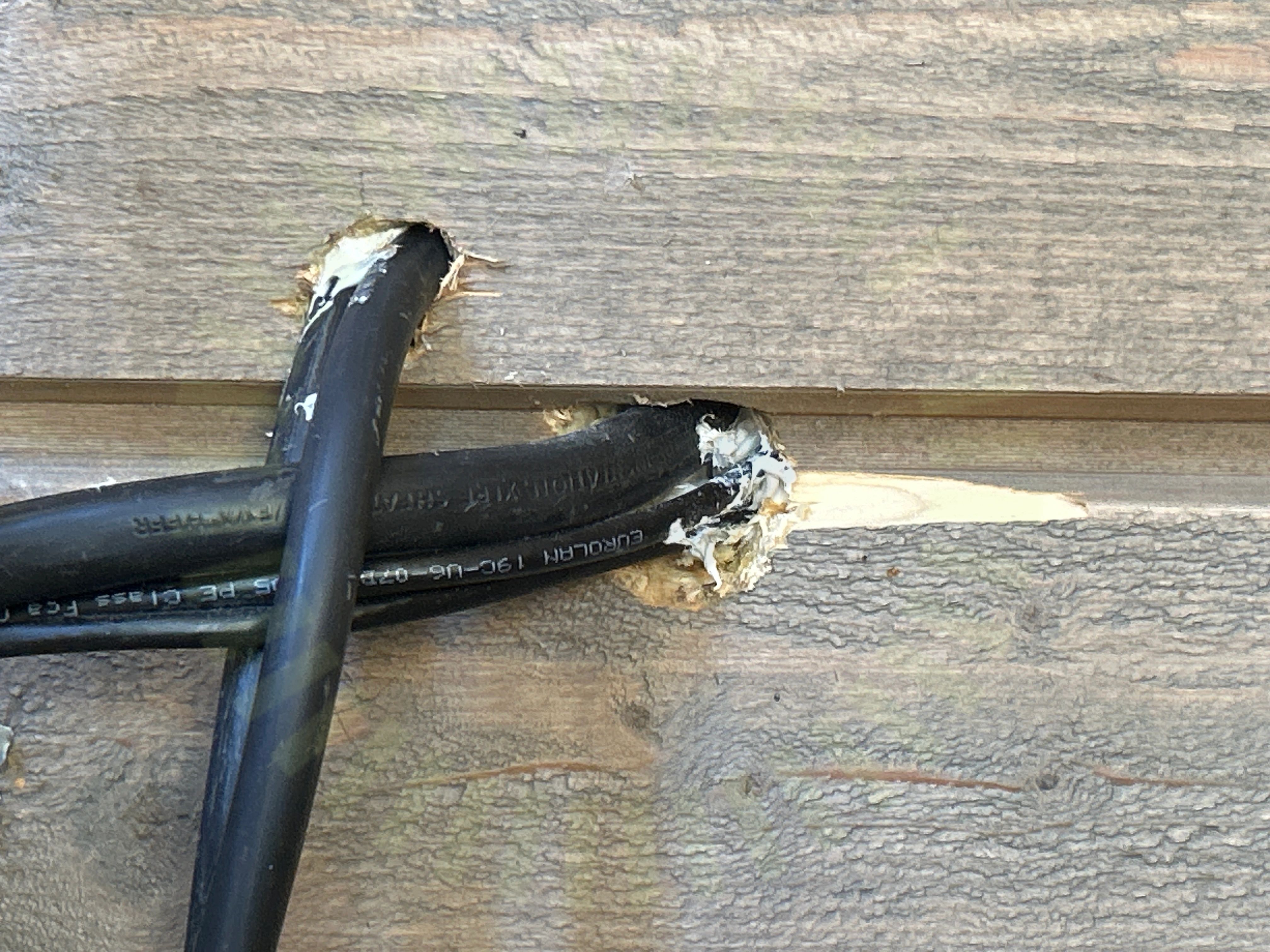

4.2 Genomföringar

Inte godkänd

Genomföringar inte tillförlitligt tätade.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

23/25

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddEnkelisolerade ledareHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
