Besiktningsrapport

9.3

Installation genom

1KOMMA5°

Datum

3 april 2025

Ort

Grisslehamn, Stockholms län

Kabeldragning

Föremål mot bakstycke

Fastsäkring av produkt

+ 2

92% godkända8% ej godkända

Om installationen

Paneler1Komma5° - Fullblack

MontagesystemWeland Stål: Falsfäste

VäxelriktareEnphase: IQ8 Series

BatteriEnphase: IQ BAttery 3T

TillbehörUndercentral

TillbehörEnphase: IQ Gateway Metered

Tillbehör1KOMMA5°: Heartbeat

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/2

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/2

Avtal

Smartmätare

Godkända kontrollpunkter

2/2

OmgivningstemperaturSmartmätare

Tak 1, 1Komma5° - Fullblack

Anmärkningar

3/17

3.1 Avstånd till hav

Inte godkänd

Vid montage närmre än 500m från havet kräver tillverkare att man vidtar åtgärder gällande jordning och underhåll.

1KOMMA5°: Module Installation manual EN 23.07, Sida 13

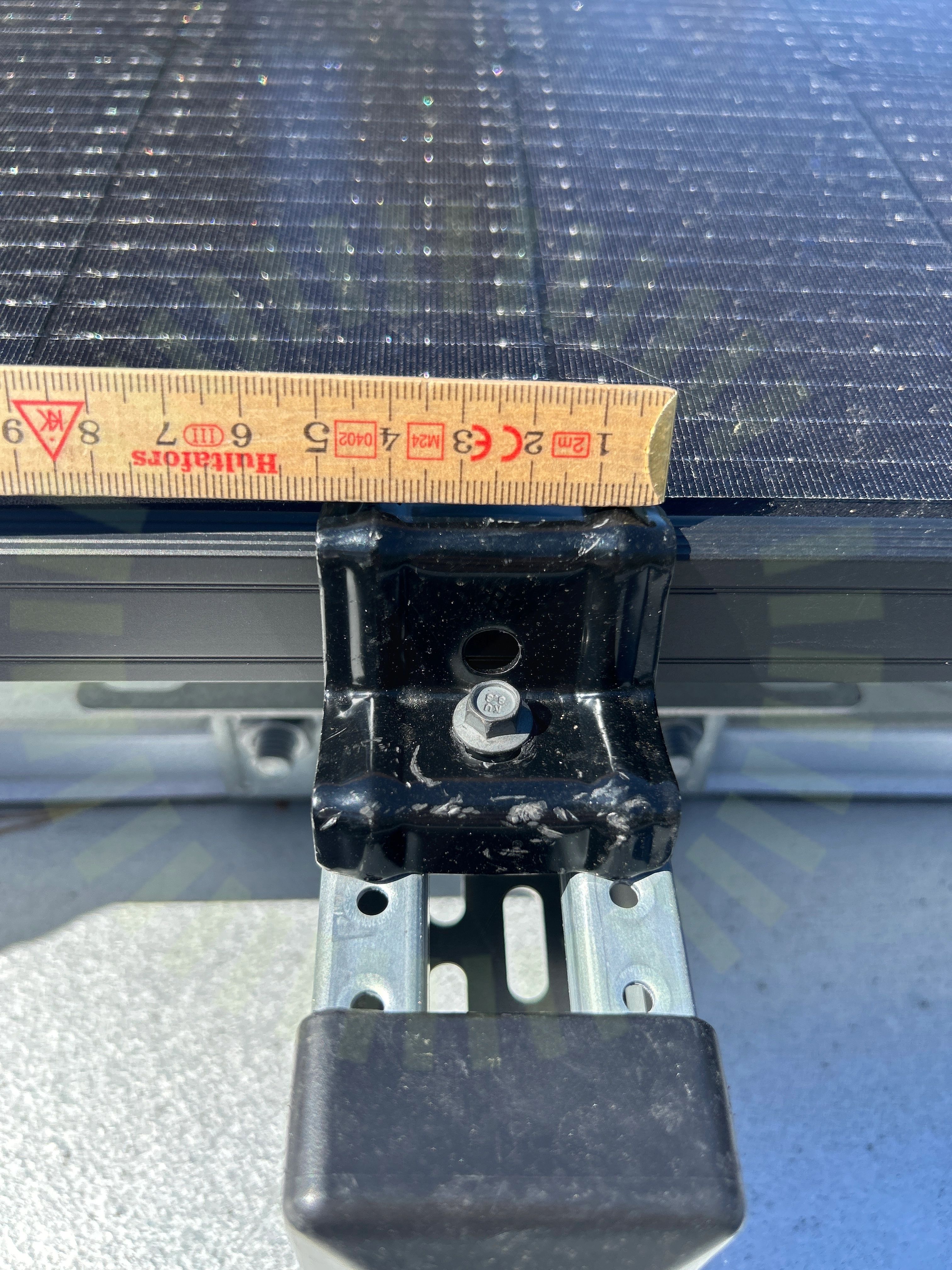

3.2 Klämmornas storlek

Inte godkänd

Panelklämmornas storlek uppfyller inte tillverkarens krav.

1KOMMA5°: Module Installation manual EN 23.07, Sida 17

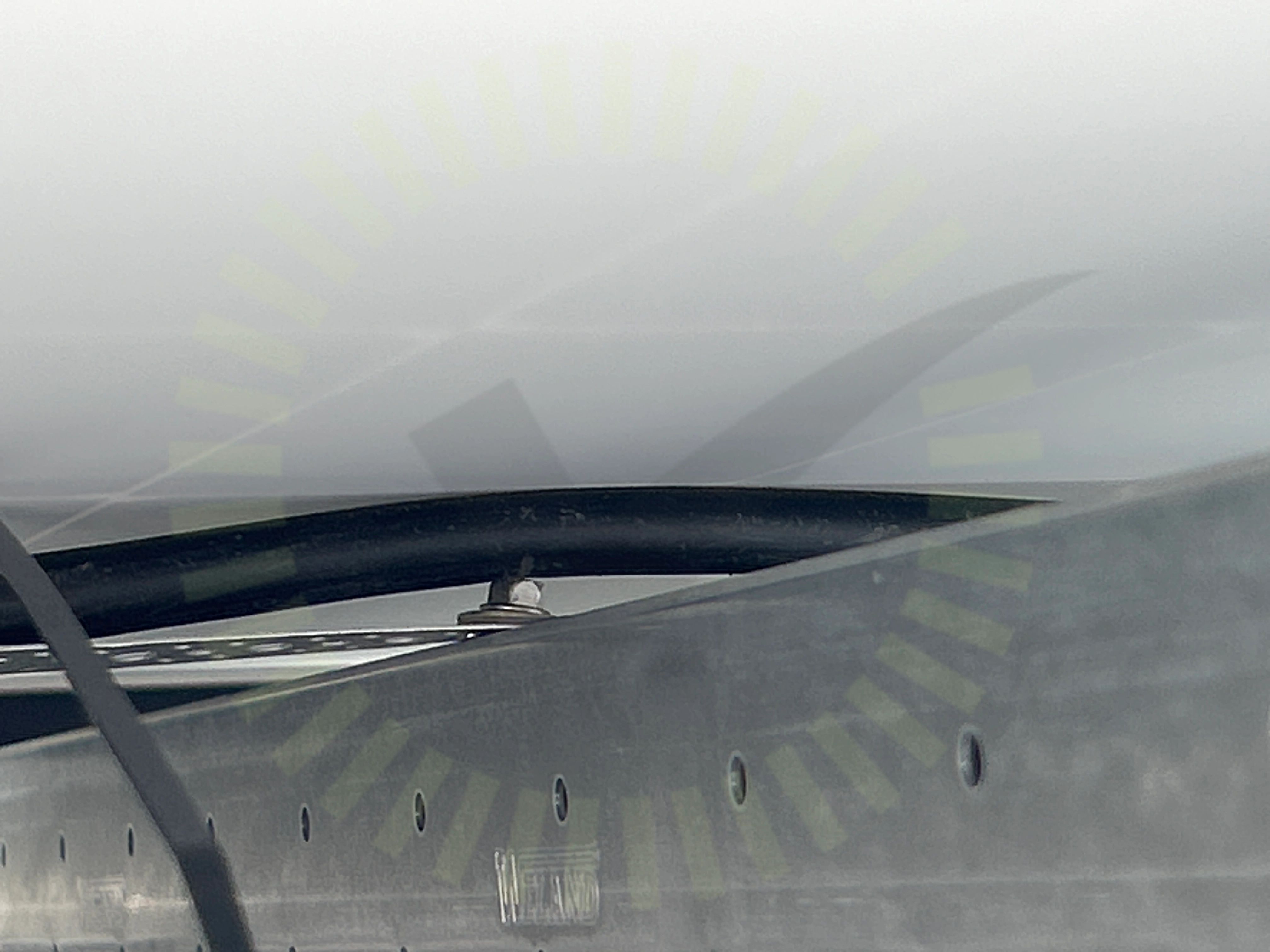

3.3 Föremål mot bakstycke

Inte godkänd

Kabel trycker mot panelens undersida.

1KOMMA5°: Module Installation manual EN 23.07, Sida 15

Godkända kontrollpunkter

14/17

Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Falsfäste

Godkända kontrollpunkter

18/18

DC kabel förläggningFalsfästenas CCFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningUnderbyggnadVäderbeständigt materialÄndklämmor skena

Undercentral

Godkända kontrollpunkter

7/7

FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Växelriktare

Godkända kontrollpunkter

5/6

Anslutning av CT klämmorFastsäkring av produktKommunikation med batteriMatning till smartmätareSkador signalkablage

Ej tillgängligt vid besiktning

1/6

Placering av CT klämmor

Växelriktare (2)

Anmärkningar

1/10

7.1 Fastsäkring av produkt

Inte godkänd

Batteri är inte fastsäkrat korrekt. Låsningsskruv på batteriets undersida saknas.

Enphase: IQ Battery-3T/10T Snabb Installations Guide Rev06 2023-08-07, Sida 4-5

Godkända kontrollpunkter

9/10

AC anslutning Avstånd närliggande objektPlacering av batteriSkadorSmartmätareSäkringsdimensionTillgång till batterietUppfästning av kablageVäderskydd

Växelriktare (2)

Anmärkningar

4/41

8.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

8.2 Genomföringar

Inte godkänd

Genomföringar inte tillförlitligt tätade.

SS 436 40 00 (527.2.1)

8.3 Kabeldragning

Inte godkänd

Kablage är inte uppfäst med tillräckligt stöd.

IQ8 Series Microinverter Installation Manual-IOM-00030-1.0 SV 2023-08-25, Sida 17

8.4 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

37/41

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av panelerAnslutning av växelriktareAnslutning IQ CableAnslutning micro-växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterEnkelisolerade ledareFastsäkring av produktGrenkretsarHuvudsäkringIdentifieringInformering av solcellerInfästningIQ Sealing CapIQ TerminatorKabeldimensioneringKablagets böjradieKompatibilitet med micro-växelriktareKopplingsdosaKretsdesign IQ cable-sektionLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
