4.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13
Besiktningsrapport
9.5
Installation genom
Göteborg Energi Aktiebolag
Datum
1 november 2024
Ort
Alafors, Västra Götalands län
97% godkända3% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B54HBT
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SH15/20/25T
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Sungrow DTSU666
Installerad av Göteborg Energi Aktiebolag som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Smartmätare
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, DMEGC: DM(XXX)M10RT-B54HBT
Anmärkningar
2/18

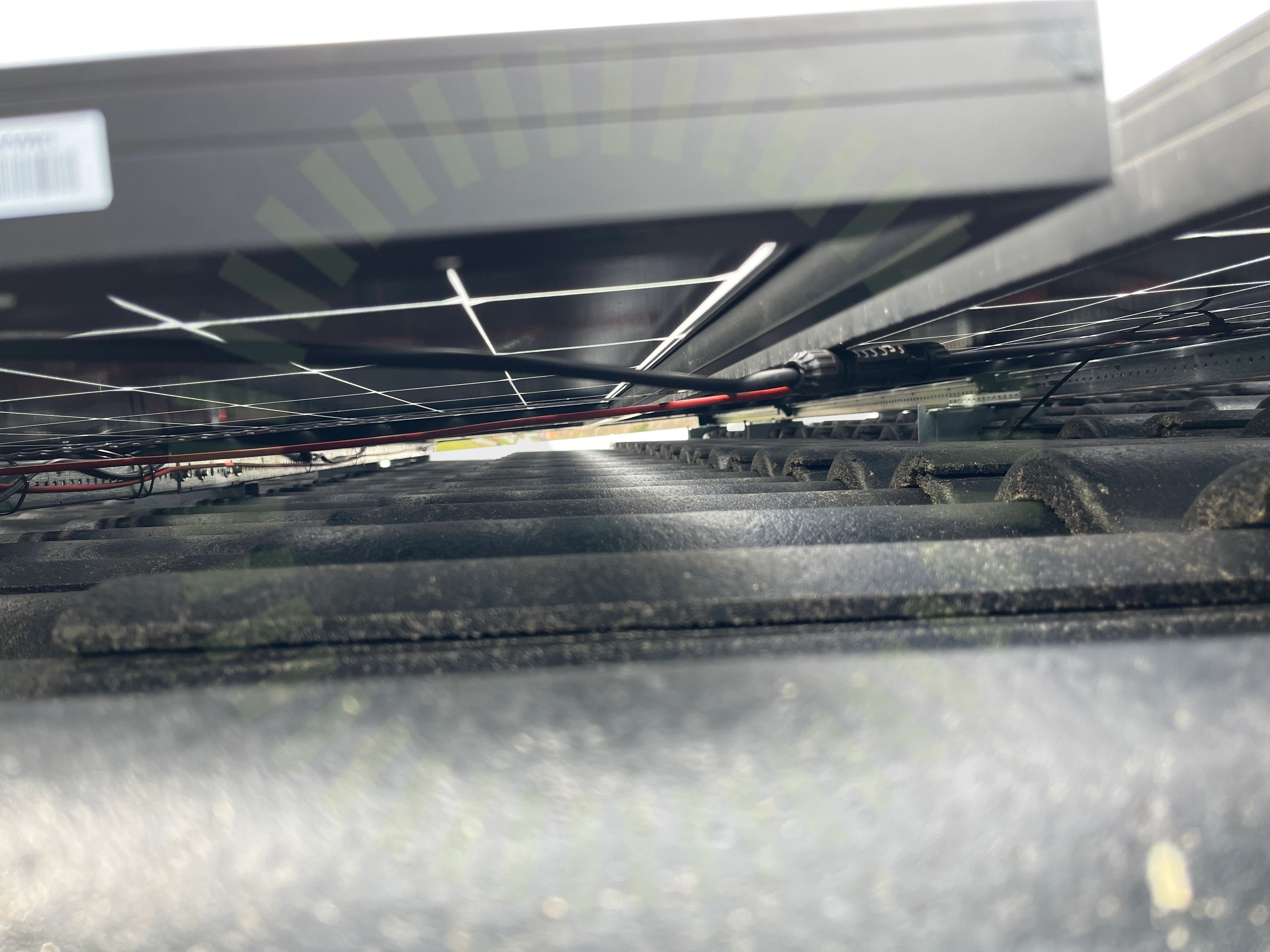

4.2 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
15/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
1/18Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/23

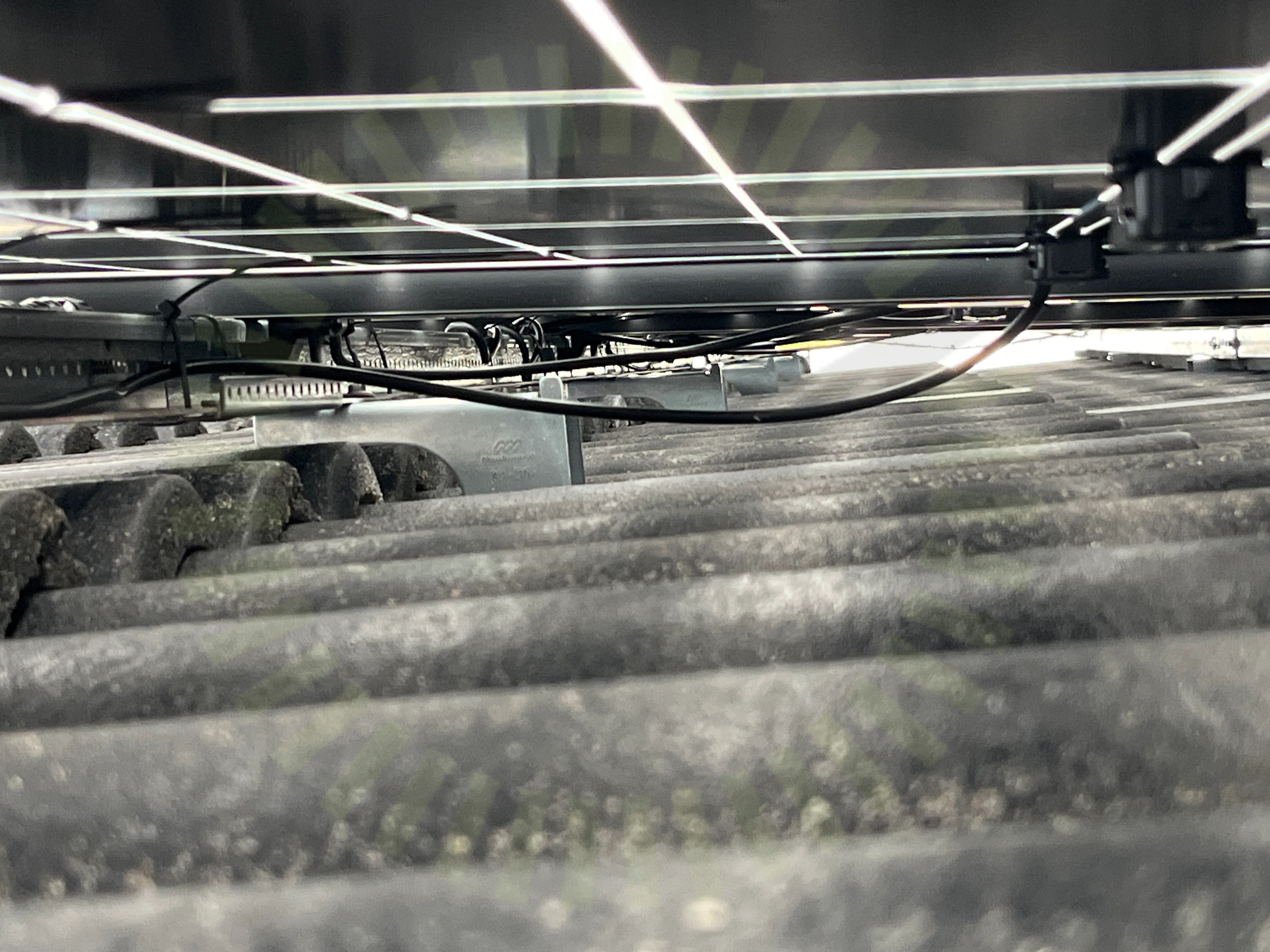

5.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
22/23Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 2, DMEGC: DM(XXX)M10RT-B54HBT
Godkända kontrollpunkter
17/18Avstånd till havAvstånd till ytaDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/18Strängförläggning
Tak 2, Nordmount Panntak: Bärläkt
Anmärkningar
1/23
7.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
21/23Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/23Takgenomföring
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
