Institutet för Solenergikvalitet

Besiktningsrapport

7.6
x

Installation genom

E.ON

Datum

25 juli 2023

Ort

Kalmar, Kalmar län
Jordning av chassi
Råspontsinfästning
Underliggande takpanna
78% godkända22% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemRenusol: VS+
VäxelriktareGoodWe: GW4-15K SDT G2 Series
TillbehörUndercentral
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

GoodWe: GW4-15K SDT G2 Series

Anmärkningar

8/42

1.1 Avtal

Kundkommentar

Projekteringsunderlag Goodwe växelriktare levererad 20231113 anger årsproduktion på ca 8820 kWh/år. Offerten som är underlag för kundens köpbeslut anger 11640 kWh/år och är ca 25% högre.

Avtal
Informering av solceller

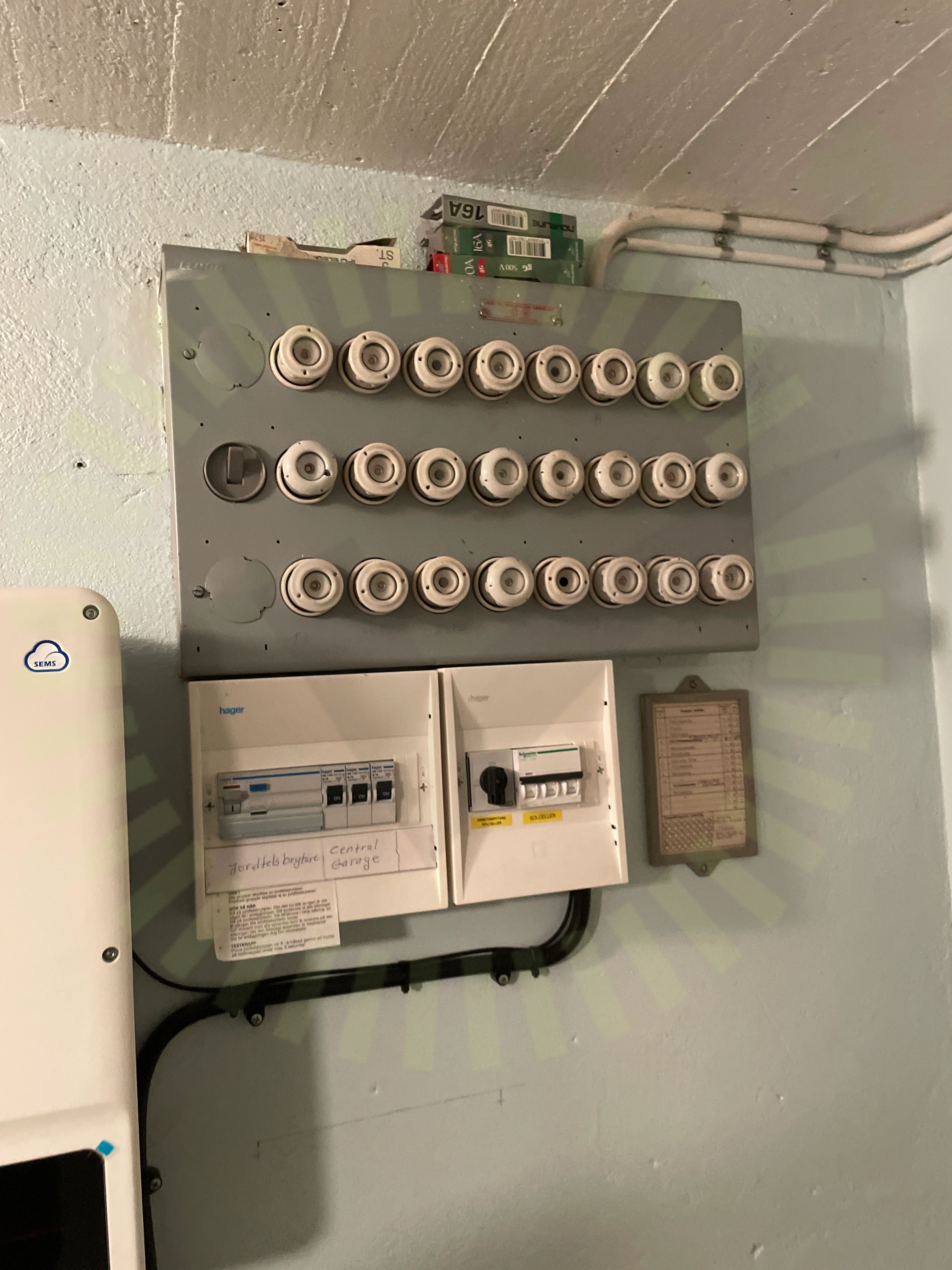

1.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

1.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.4 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Genomföringar

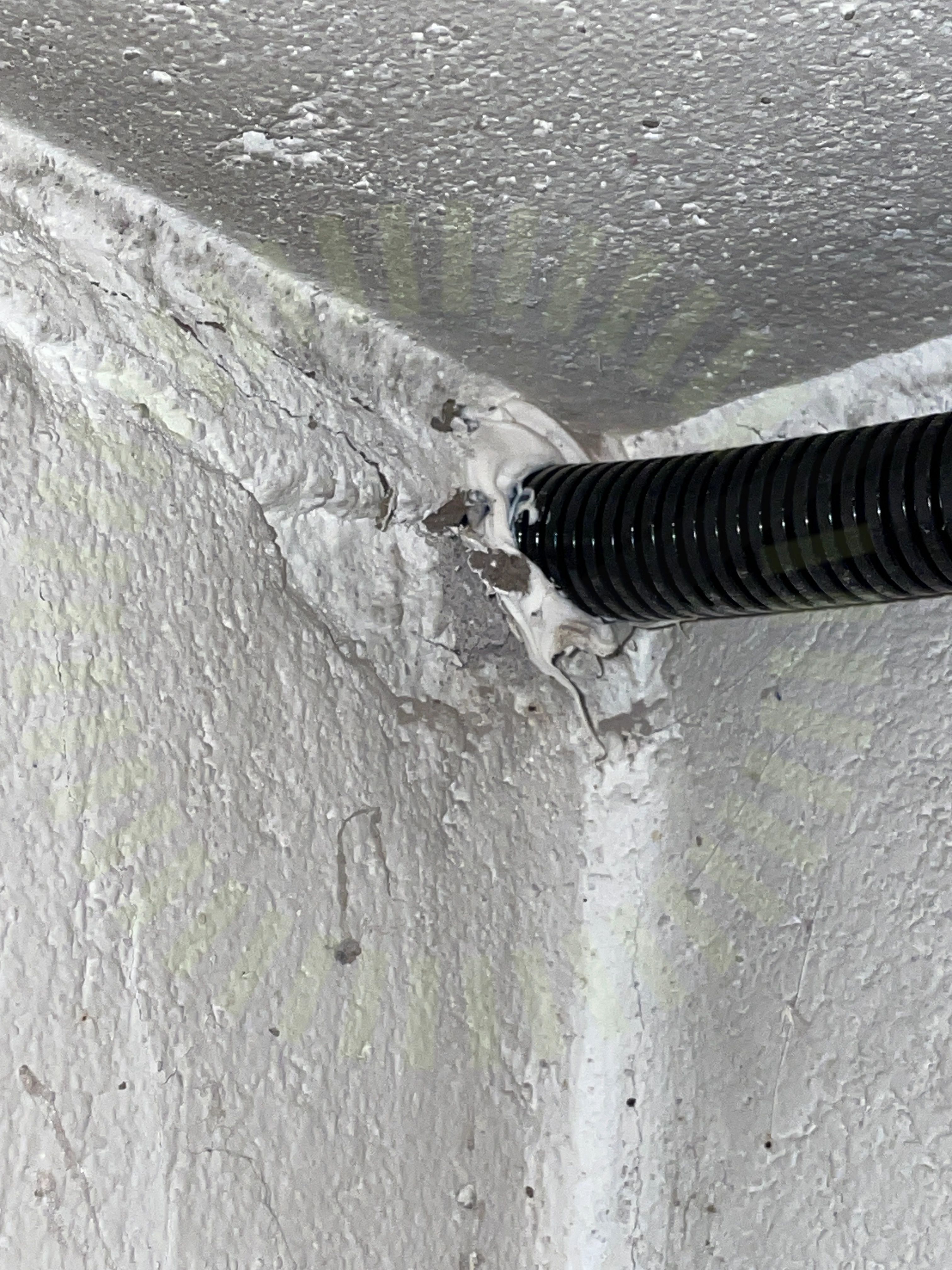

1.5 Genomföringar

Inte godkänd

Tätmassa ligger ej mot genomföringen. Kabel har sannolikt flyttats inåt efter tätning.

Jordning av chassi

1.6 Jordning av chassi

Inte godkänd

Jordkabel ska vara grön/gul

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21

1.7 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SEK 457, Sida 42
Varning för likspänning

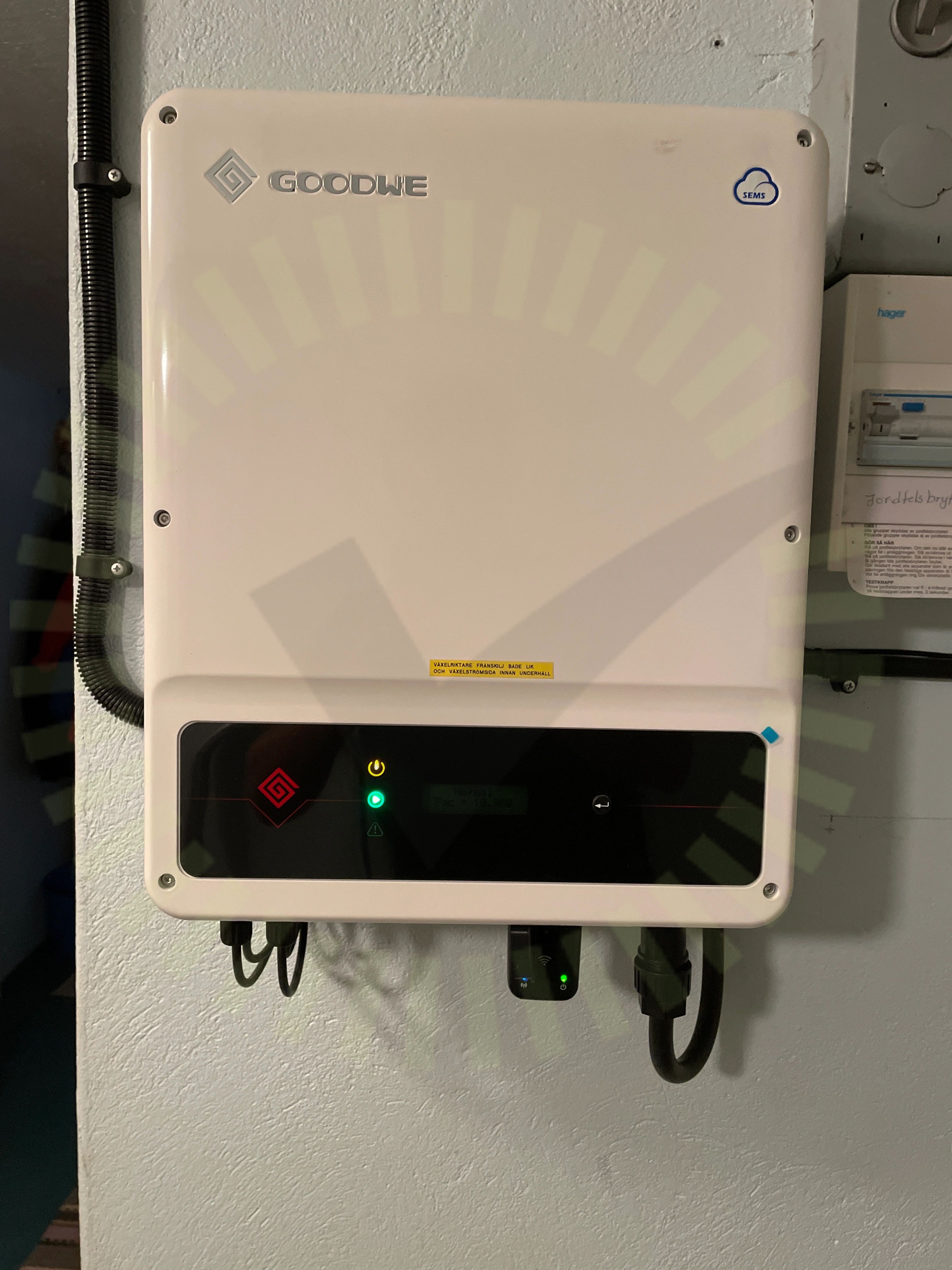

1.8 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

33/42
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningLikspänningskomponenterKabeldimensioneringLedare anslutnaMax total effektMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillförlitligt fästUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/42
Strängdesign

JA Solar: JAM54S31 (395-420) MR

Anmärkningar

4/16
Kontaktdon

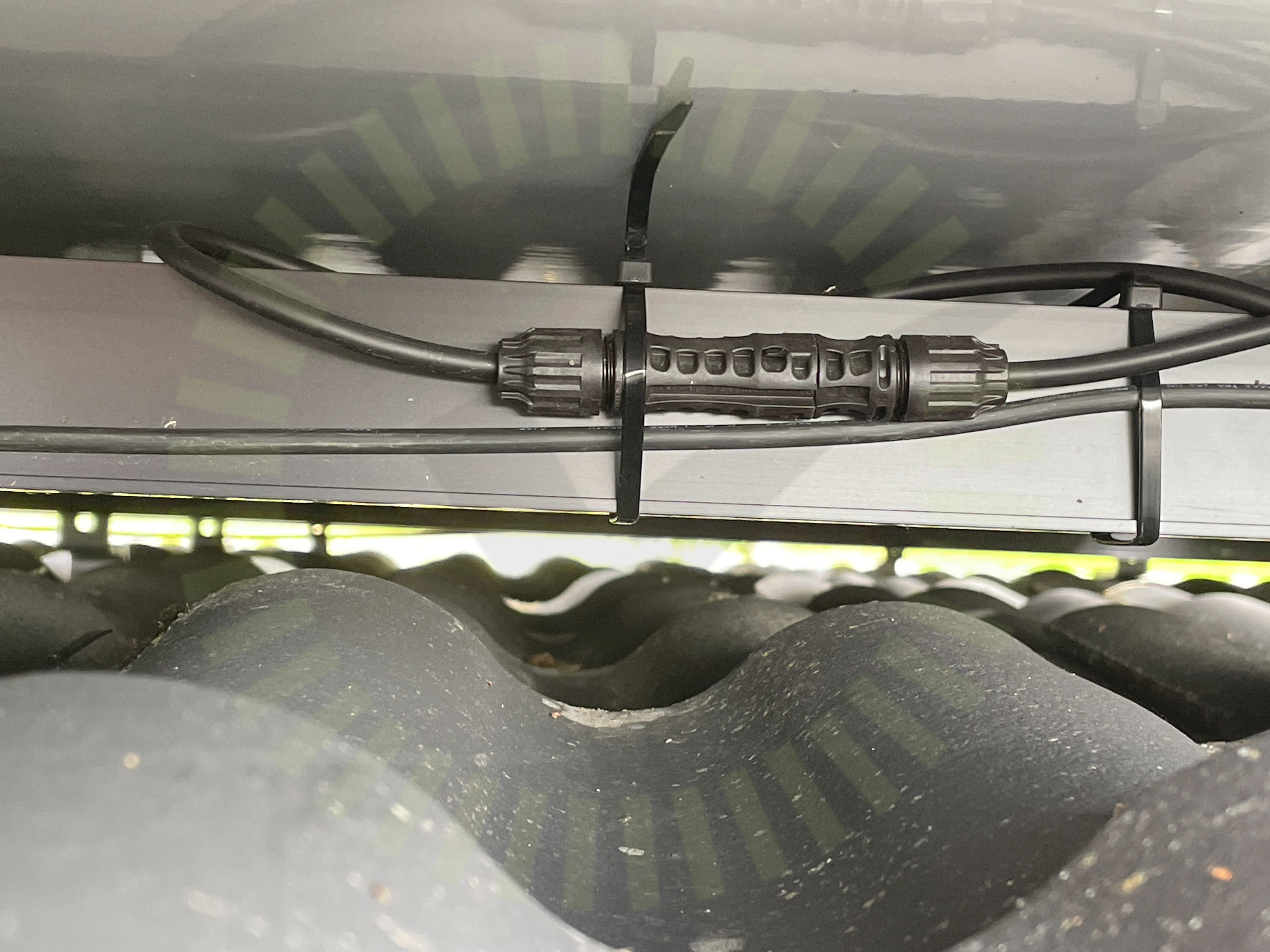

2.1 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Staubli Monteringsanvisning MA711
Kopplingslåda

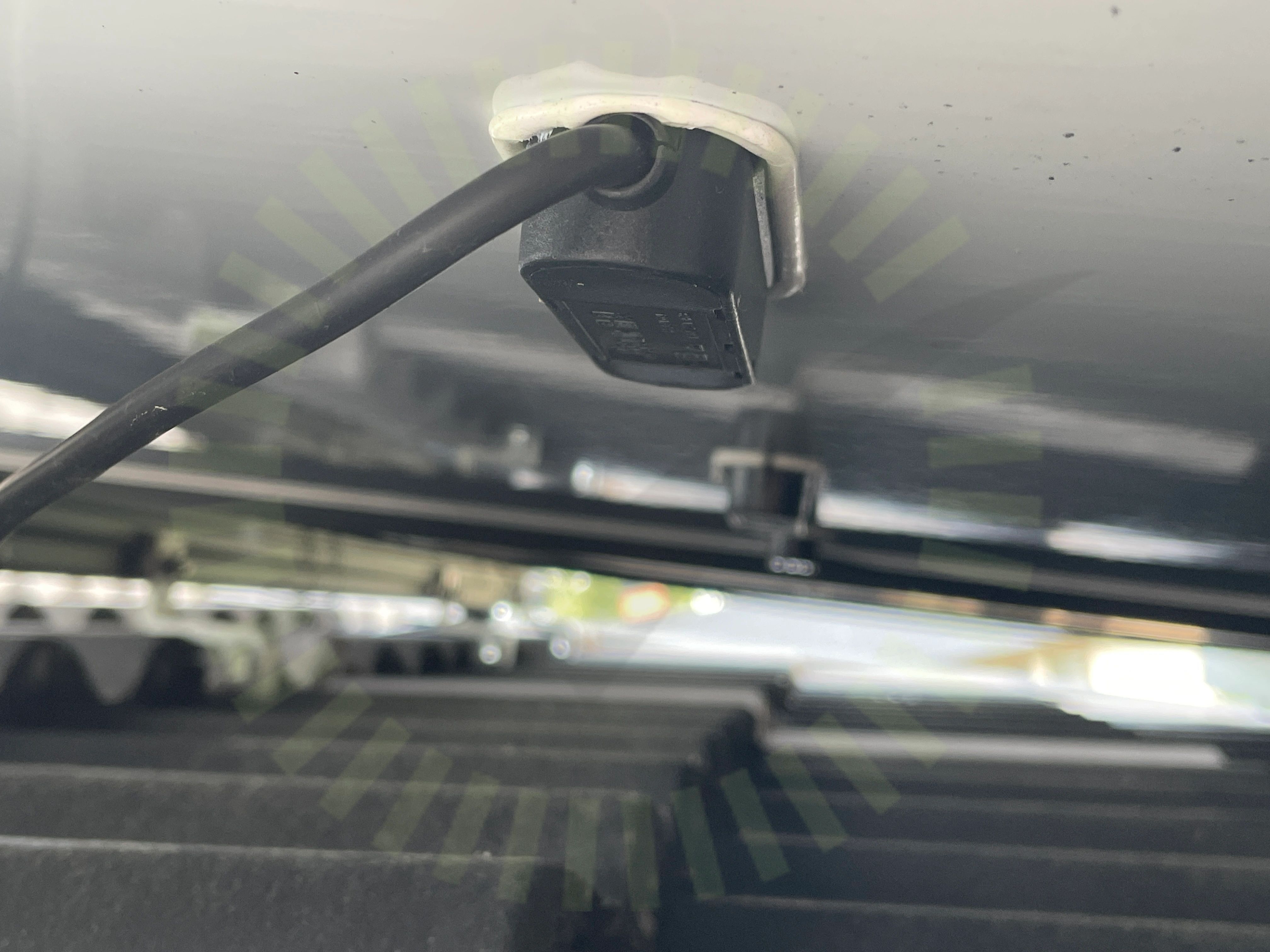

2.2 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Panelkablagets böjradie

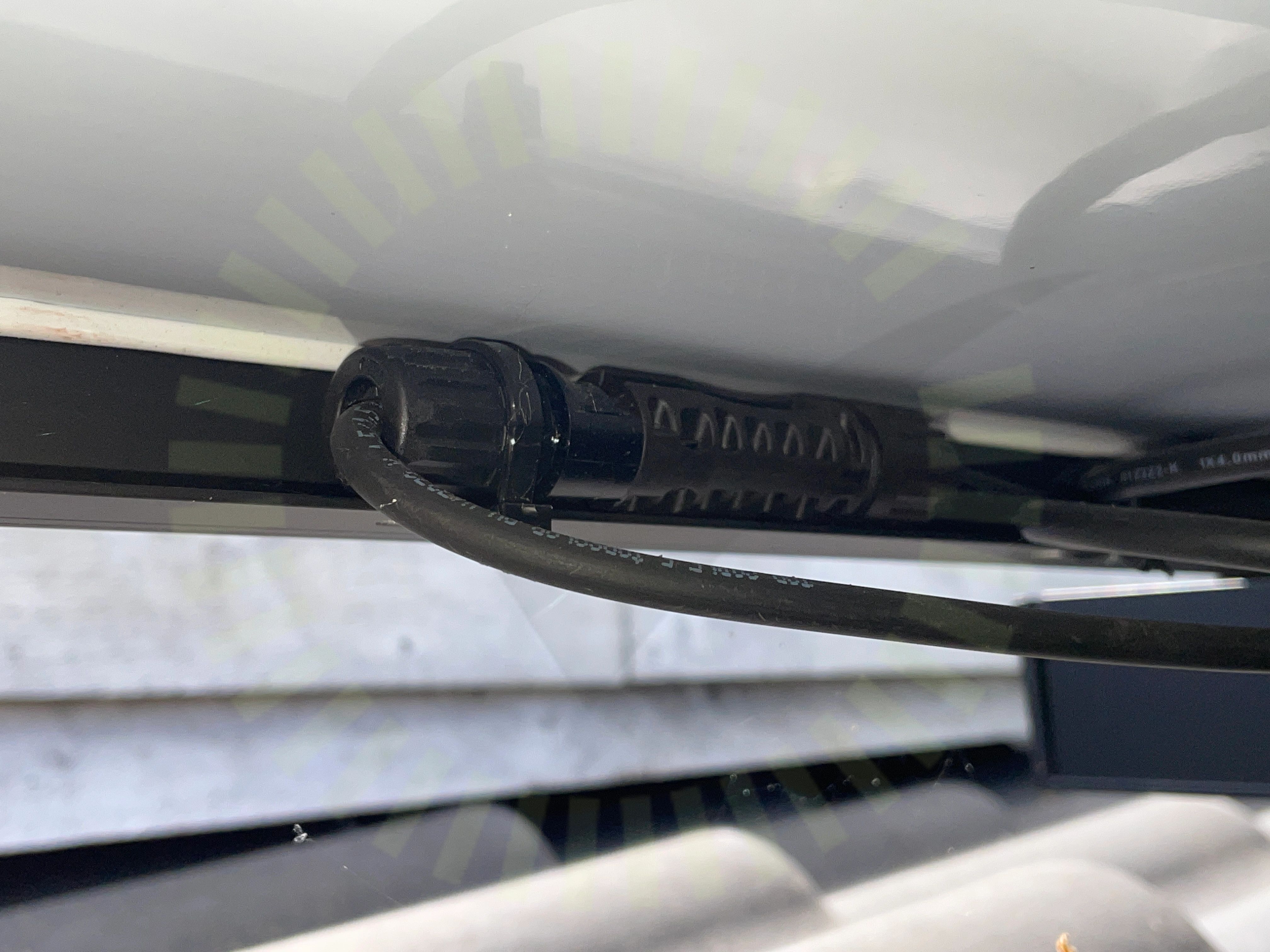

2.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie. Uppmätt 25 mm

Stress på kontakter

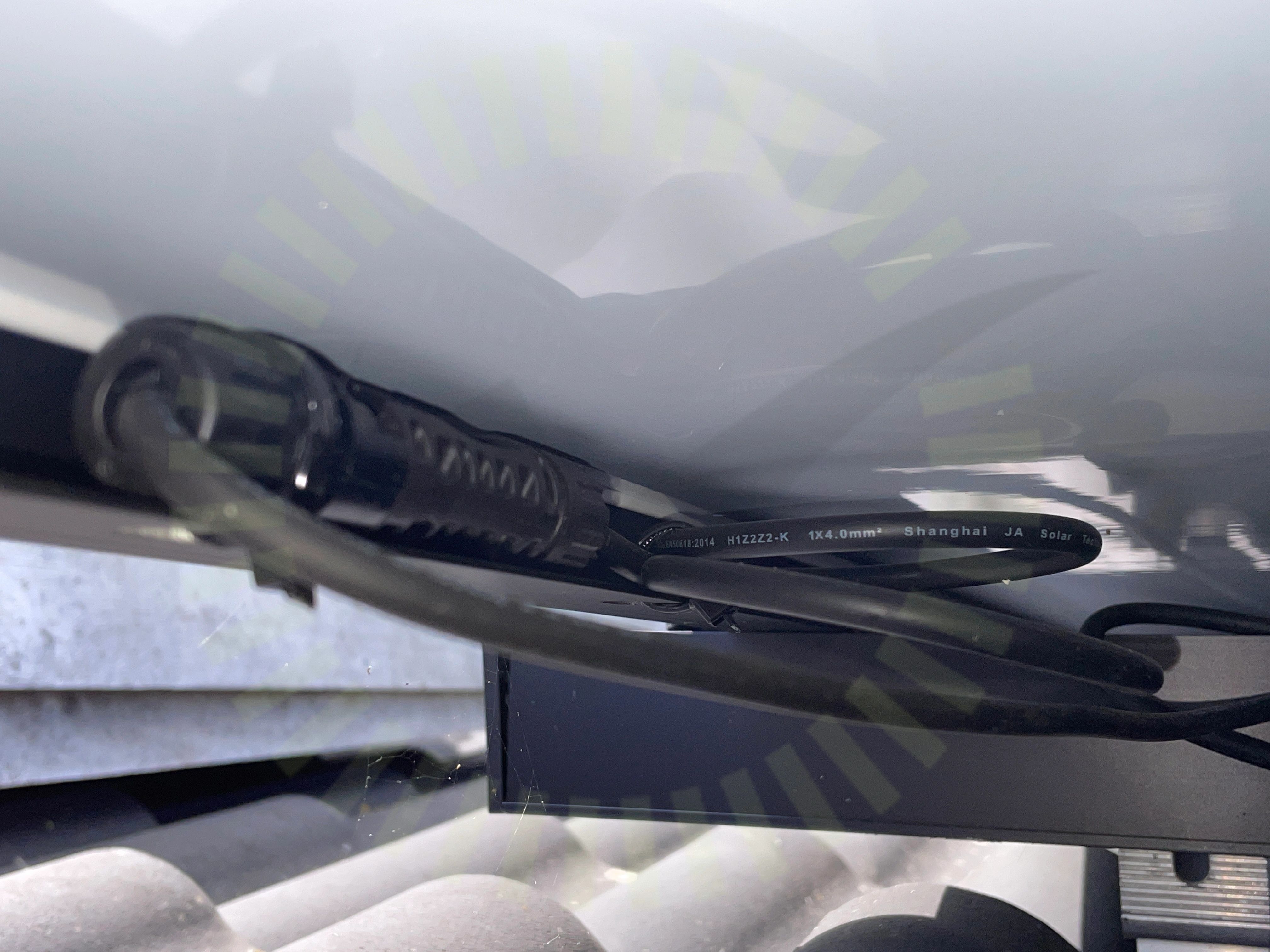

2.4 Stress på kontakter

Inte godkänd

För att ej utsätta kontakt för stress skall kabel gå rakt ur kontaktdonet samt vara dragavlastad

Staubli Monteringsanvisning MA711

Godkända kontrollpunkter

12/16
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Renusol: VS+

Anmärkningar

9/24
DC kabel förläggning

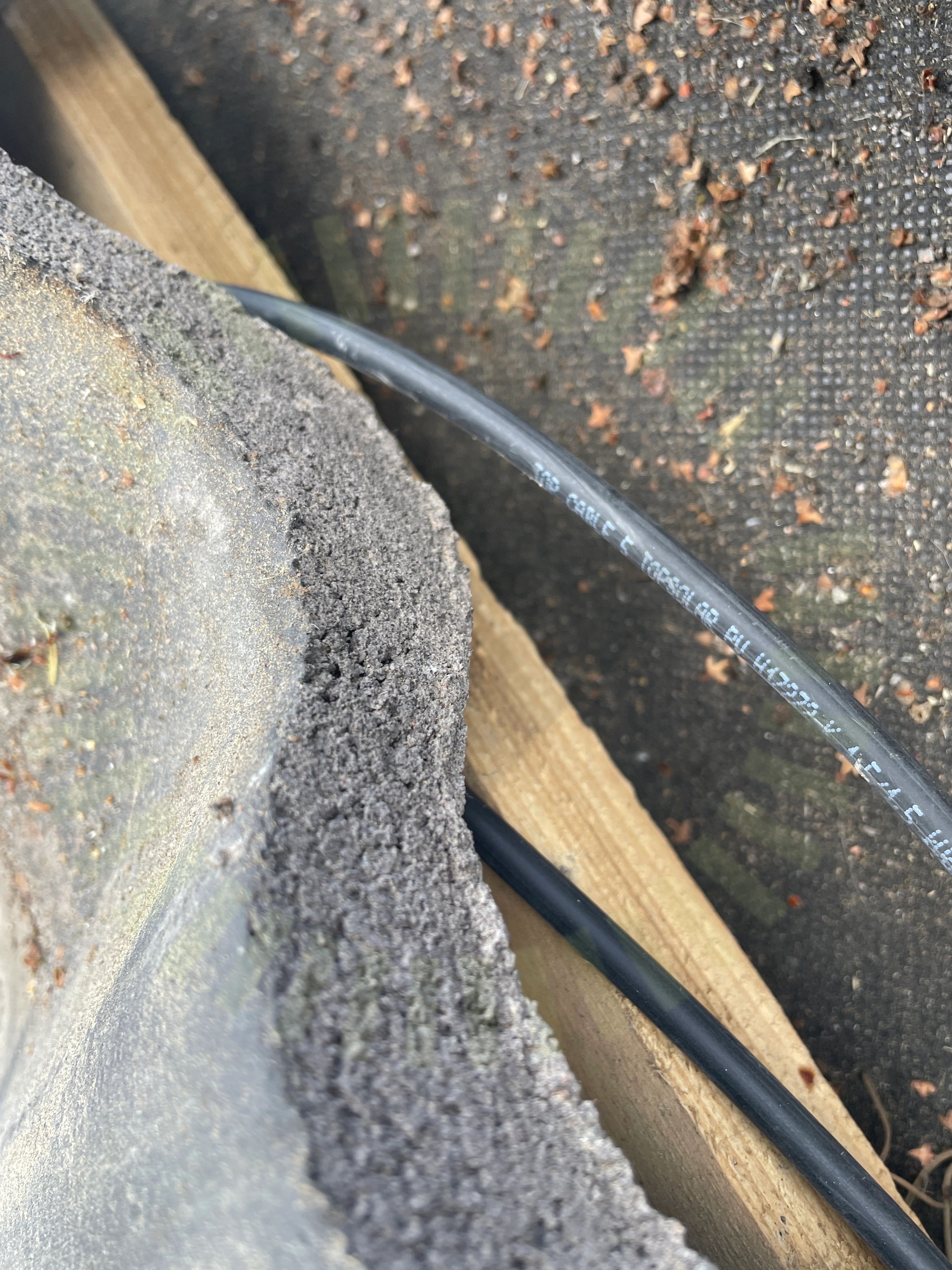

3.1 DC kabel förläggning

Inte godkänd

Kablage är olämpligt förlagt mellan läkt och pannor. Mekaniskt skydd saknas

Kabeluppfästning

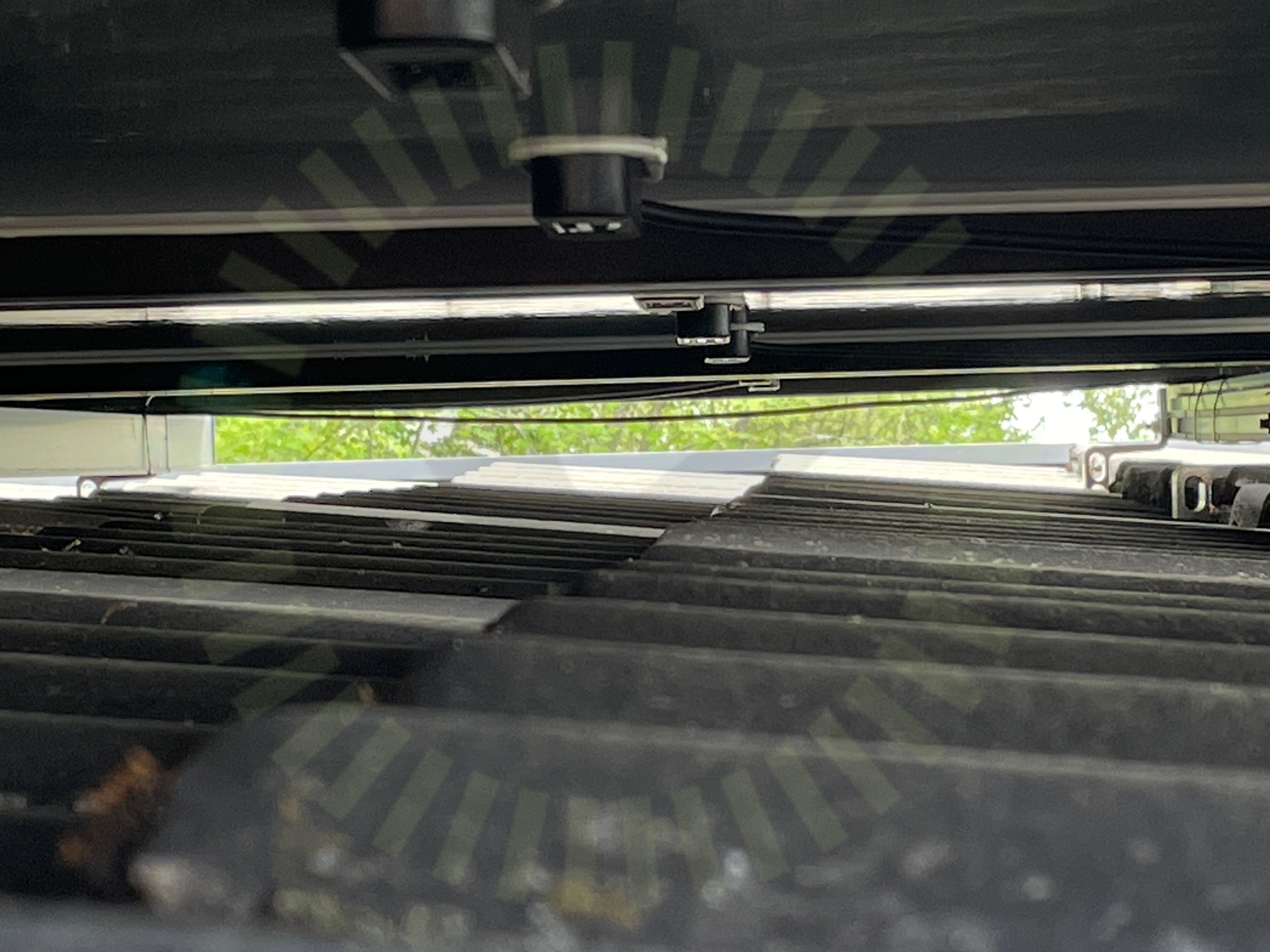

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd, frihänger utan stöd 90 cm i bild.

Skenans utstick för klämma

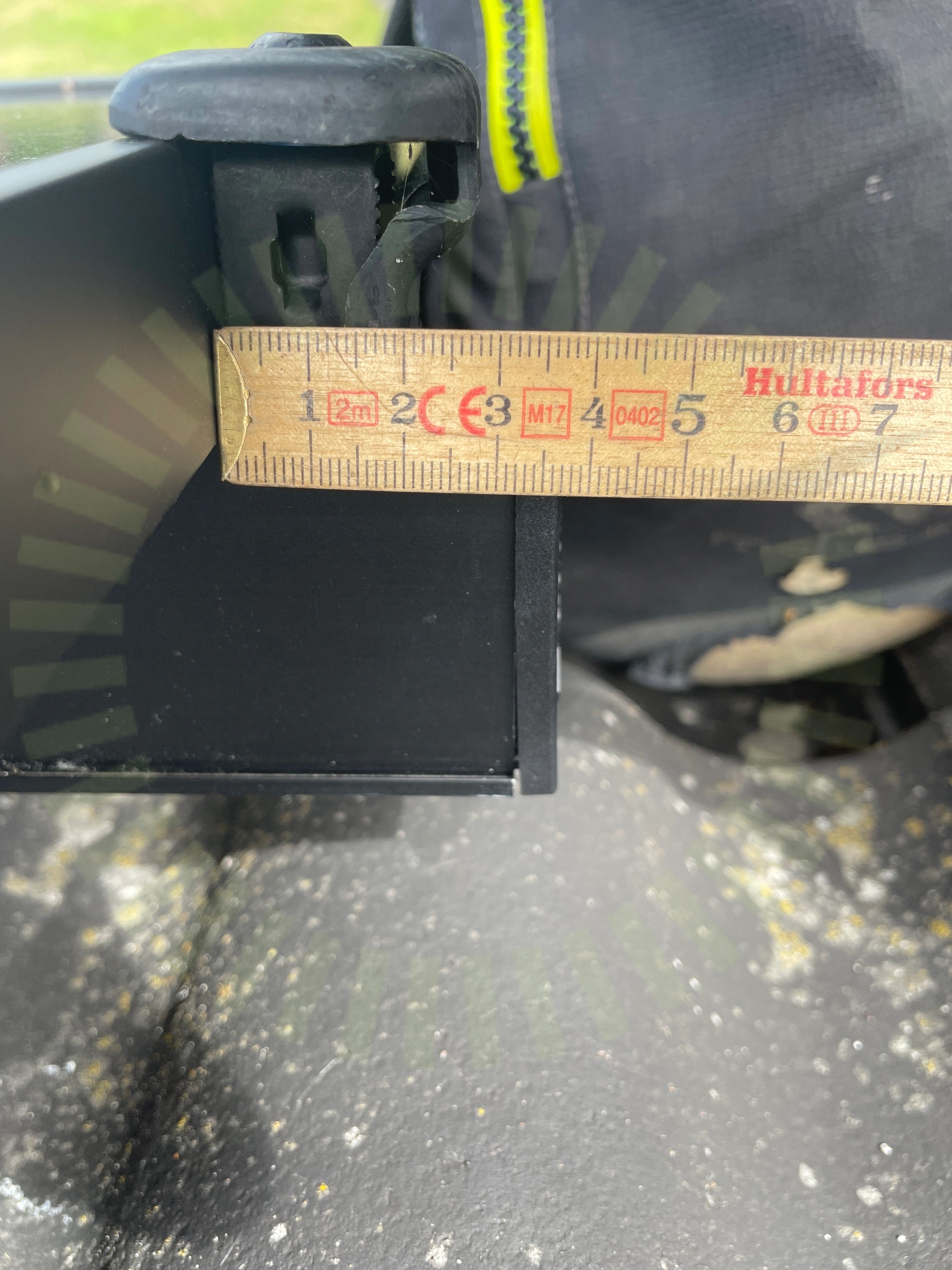

3.3 Skenans utstick för klämma

Inte godkänd

Renusol anvisar att skenan måste sticka ut minst 35 mm förbi panelramen

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 10
Takgenomföring

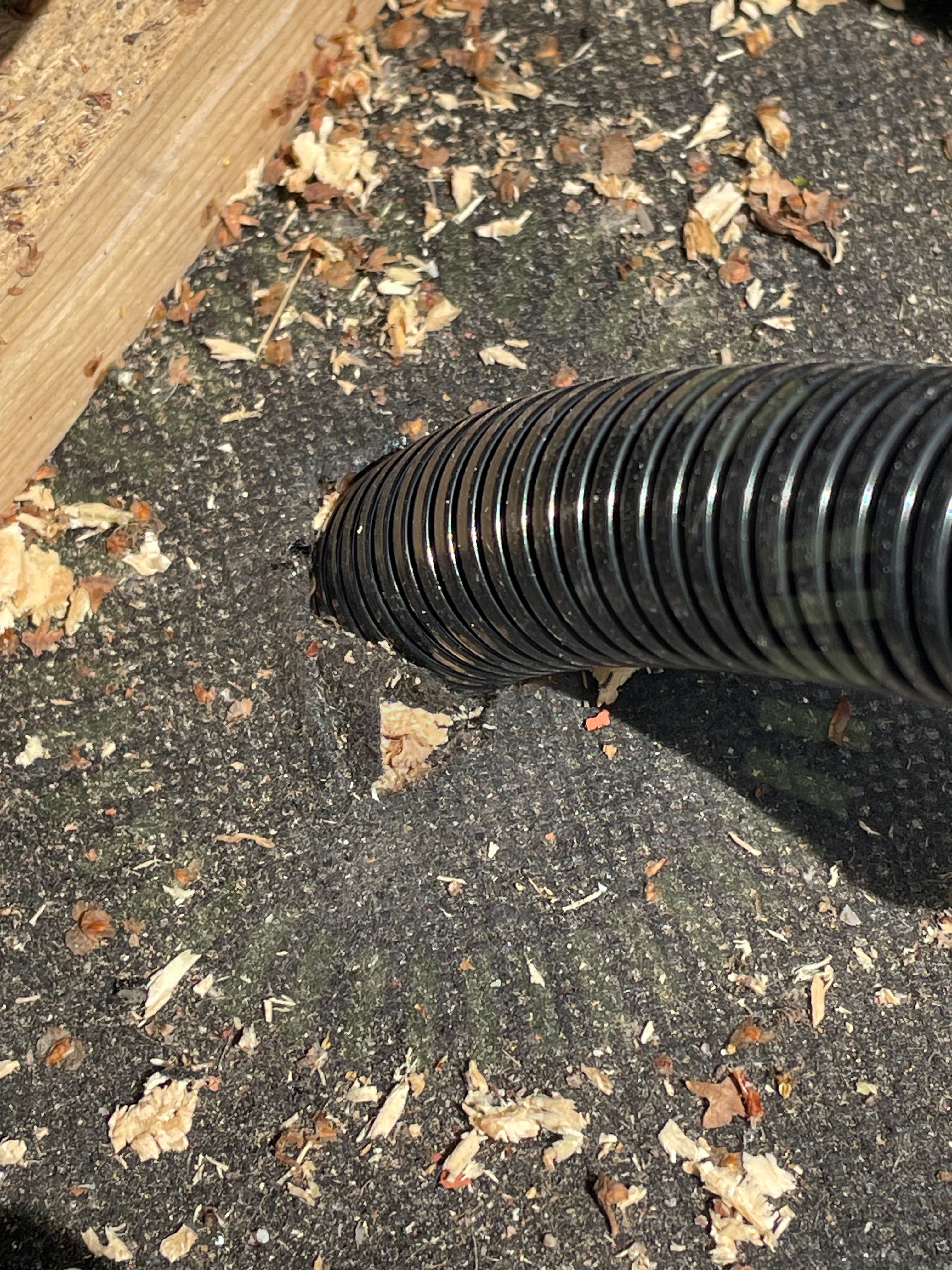

3.4 Takgenomföring

Inte godkänd

Takgenomföring ej tätad

Råspontsinfästning

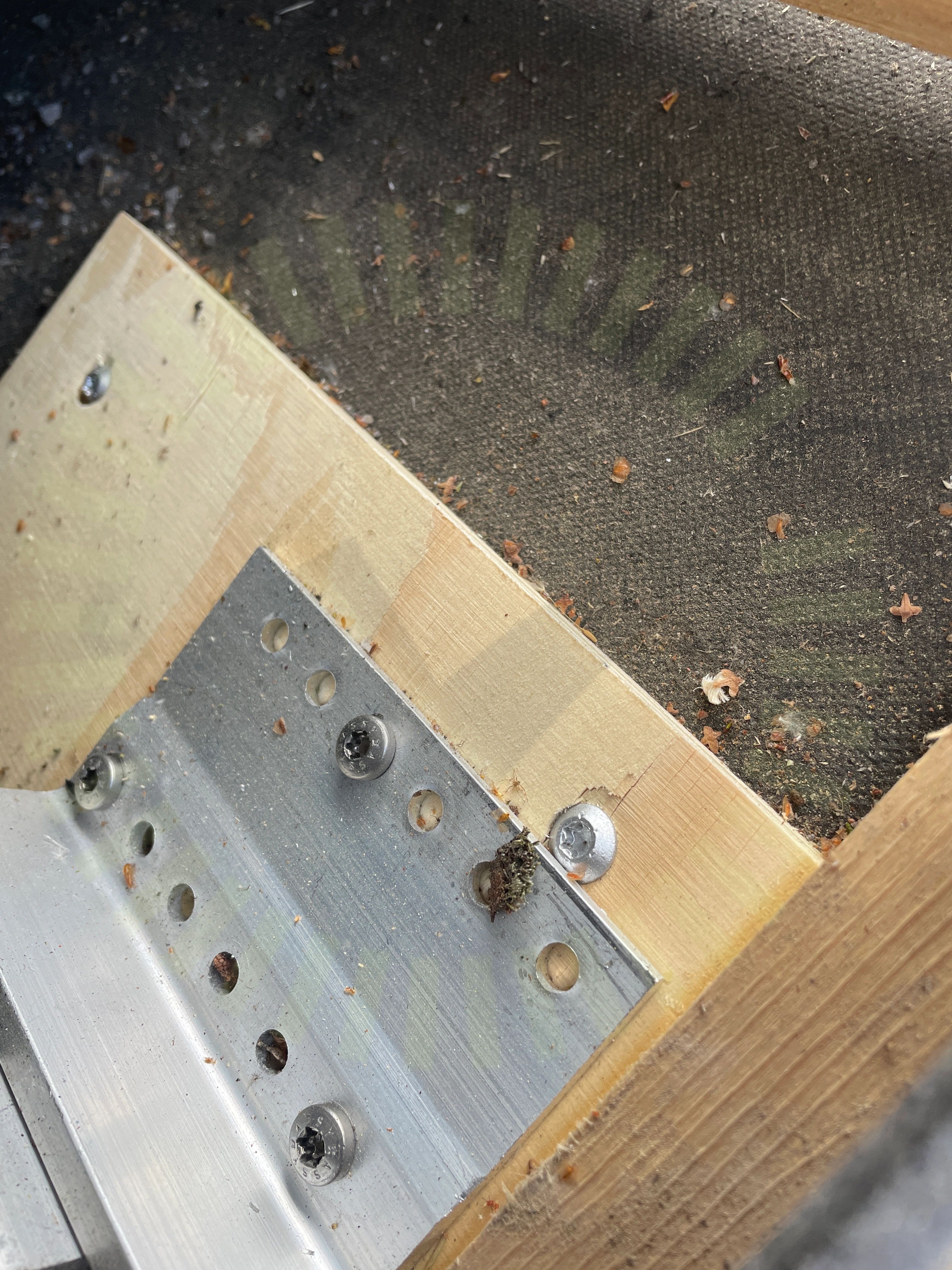

3.5 Råspontsinfästning

Inte godkänd

Vid råspontsinfästning ska förstärkning snedsågade i överkant för att leda bort vatten

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 35

3.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
Underliggande takpanna

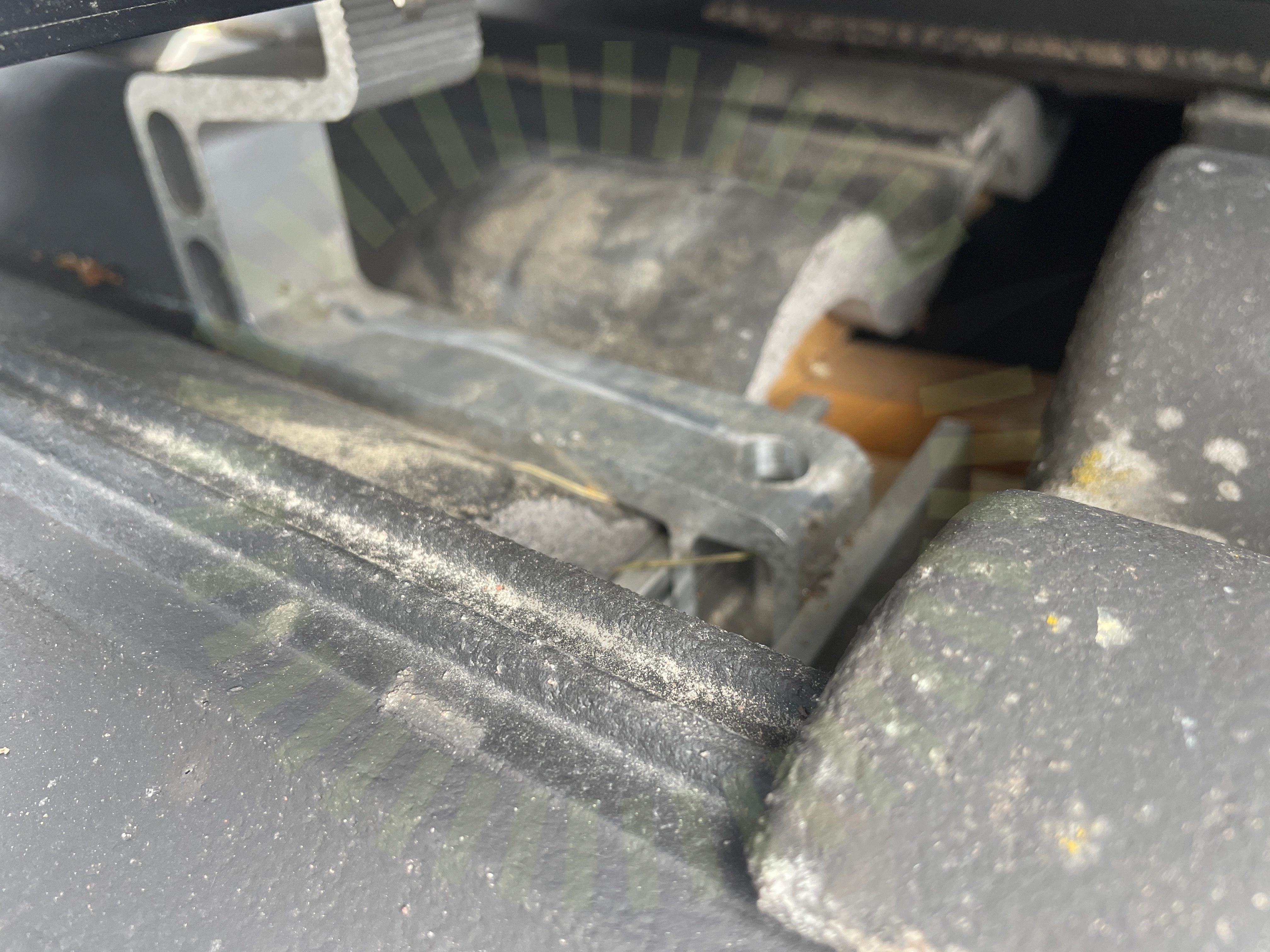

3.7 Underliggande takpanna

Inte godkänd

Anvisat avstånd mellan krok och underliggande panna ej efterföljt.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 8

3.8 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas som styrker cc90 cm mellan infästning i råspont. Lastberäkning i valt system anvisar infästning i takstol

Snö- och vindlastberäkning

3.9 Takstolsinfästning

Inte godkänd

Infästning är ej utförd i takstolar, möjligtvis att några få skruvar kan ha träffat

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 8

Godkända kontrollpunkter

15/24
Använd skruv för klämmaFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenornas höjdjusteringSkenornas infästningSkenornas överhängSkenskarvarTakets lutningVäderbeständigt material

Tak 1, Renusol: VS+

Anmärkningar

1/1
Urtag panna för fäste

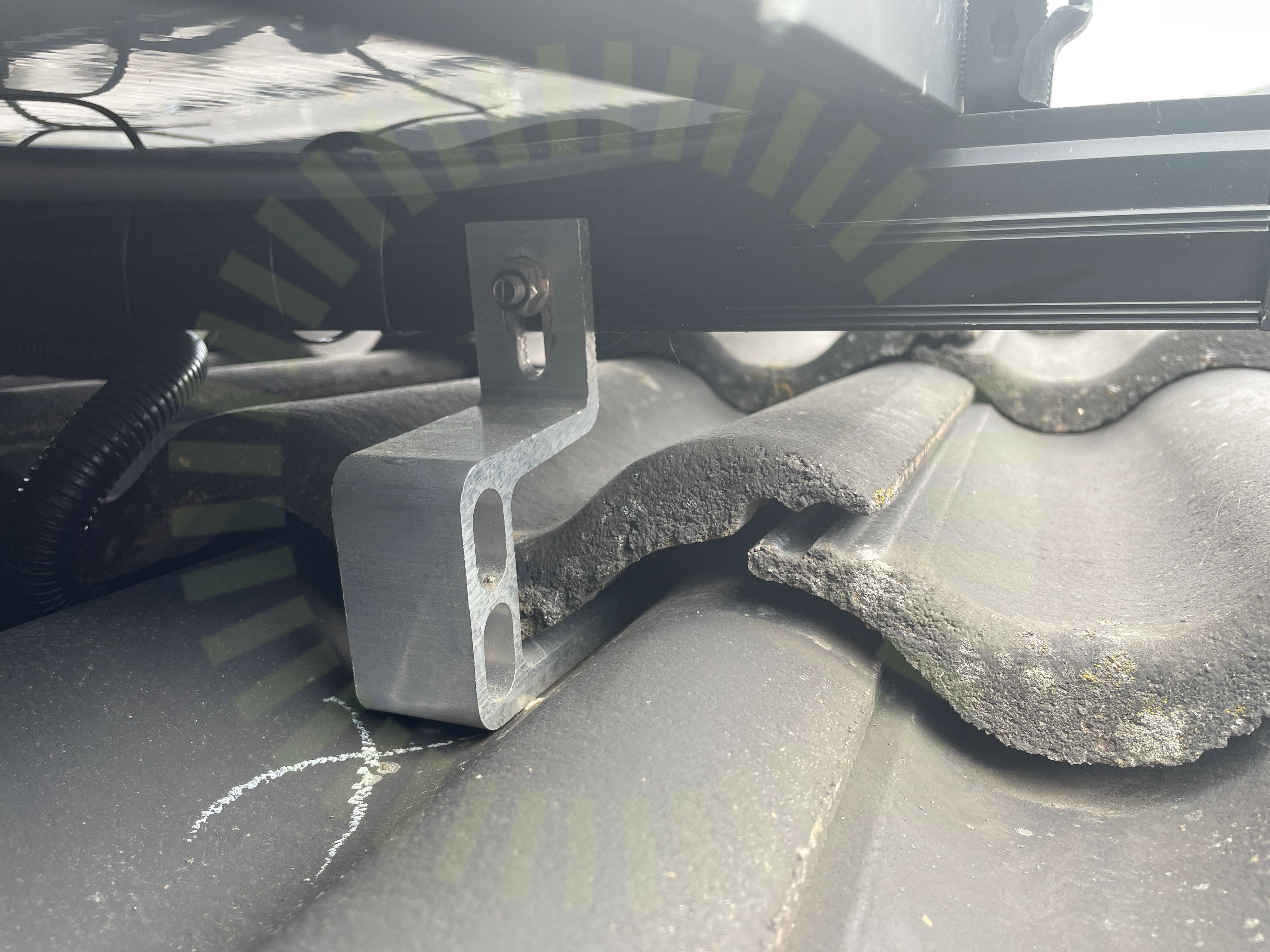

4.1 Urtag panna för fäste

Inte godkänd

Urtag ska utföras så att pannan vilar på underliggande panna så att brottrisk ej uppstår. Vidare ska pannornas täthet bibehållas vid fästen.

AMA HUS 21 (JUC.1/JUE.1)

Undercentral

Godkända kontrollpunkter

9/9
BrytareBöjradieFasskenaFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
