Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

PPAM Solkraft

Datum

20 mars 2023

Ort

Vikingstad, Östergötlands län
Kabeluppfästning
AC Kablage förläggning
Fästenas storlek
95% godkända5% ej godkända

Om installationen

PanelerPPAM: Onyxium Nano
MontagesystemChiko: Tile Roof System
MontagesystemESDEC Lutande Panntak
VäxelriktareSMA: STP(15-25)TL
PPAM Solkraft

Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Chiko: Tile Roof System

Godkända kontrollpunkter

13/13
Främmande materialInfästning CC måttKabeluppfästningMittklämmorShimsSkadorSkarp kantSkenornas överhängSkyddSnö- och VindlastberäkningTakgenomföringVäderbeständigt materialÄndklämmor

ESDEC Lutande Panntak

Anmärkningar

1/29
Kabeluppfästning

2.1 Kabeluppfästning

Inte godkänd

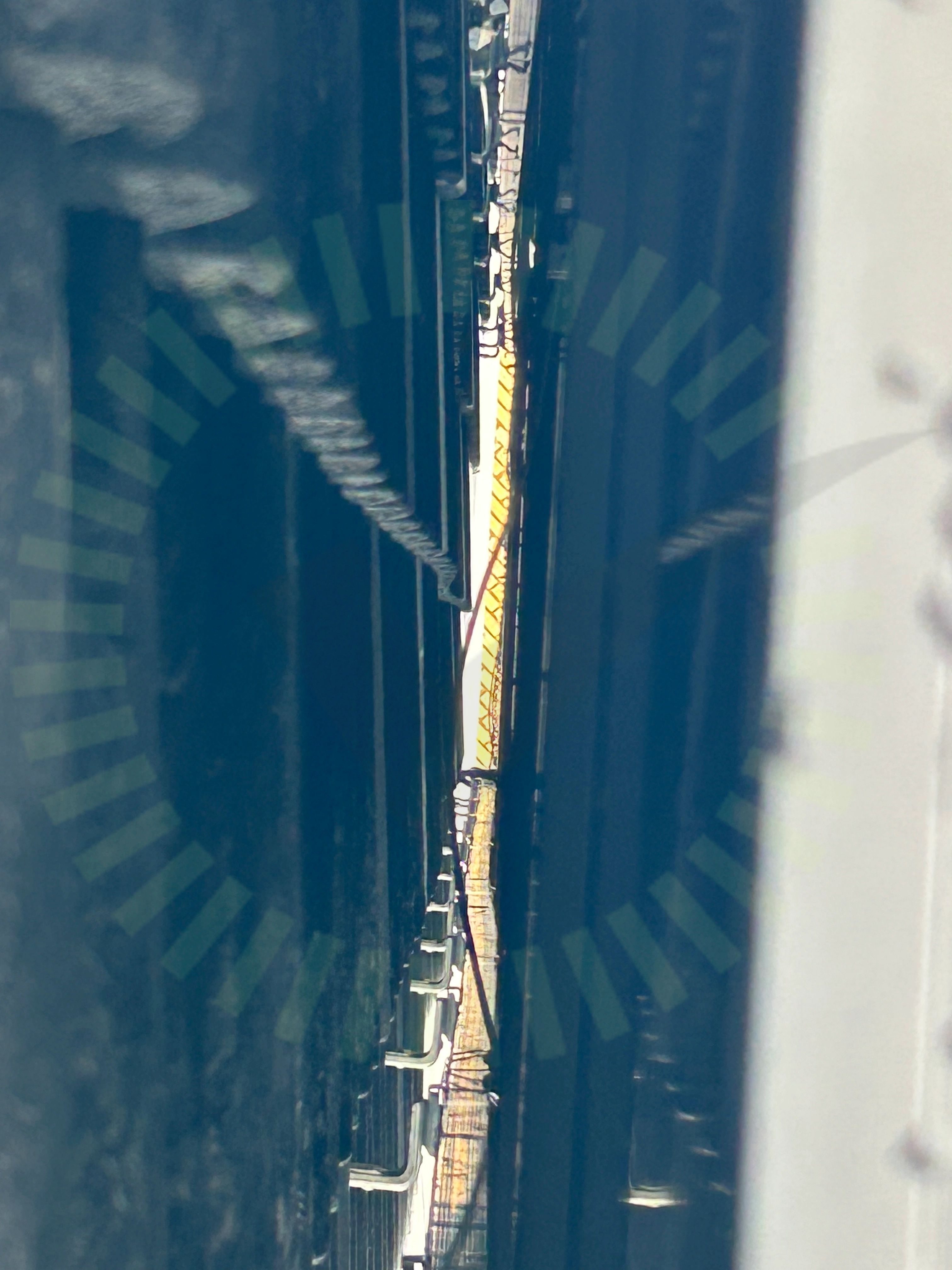

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

28/29
Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

PPAM: Onyxium Nano

Anmärkningar

1/32
Fästenas storlek

3.1 Fästenas storlek

Inte godkänd

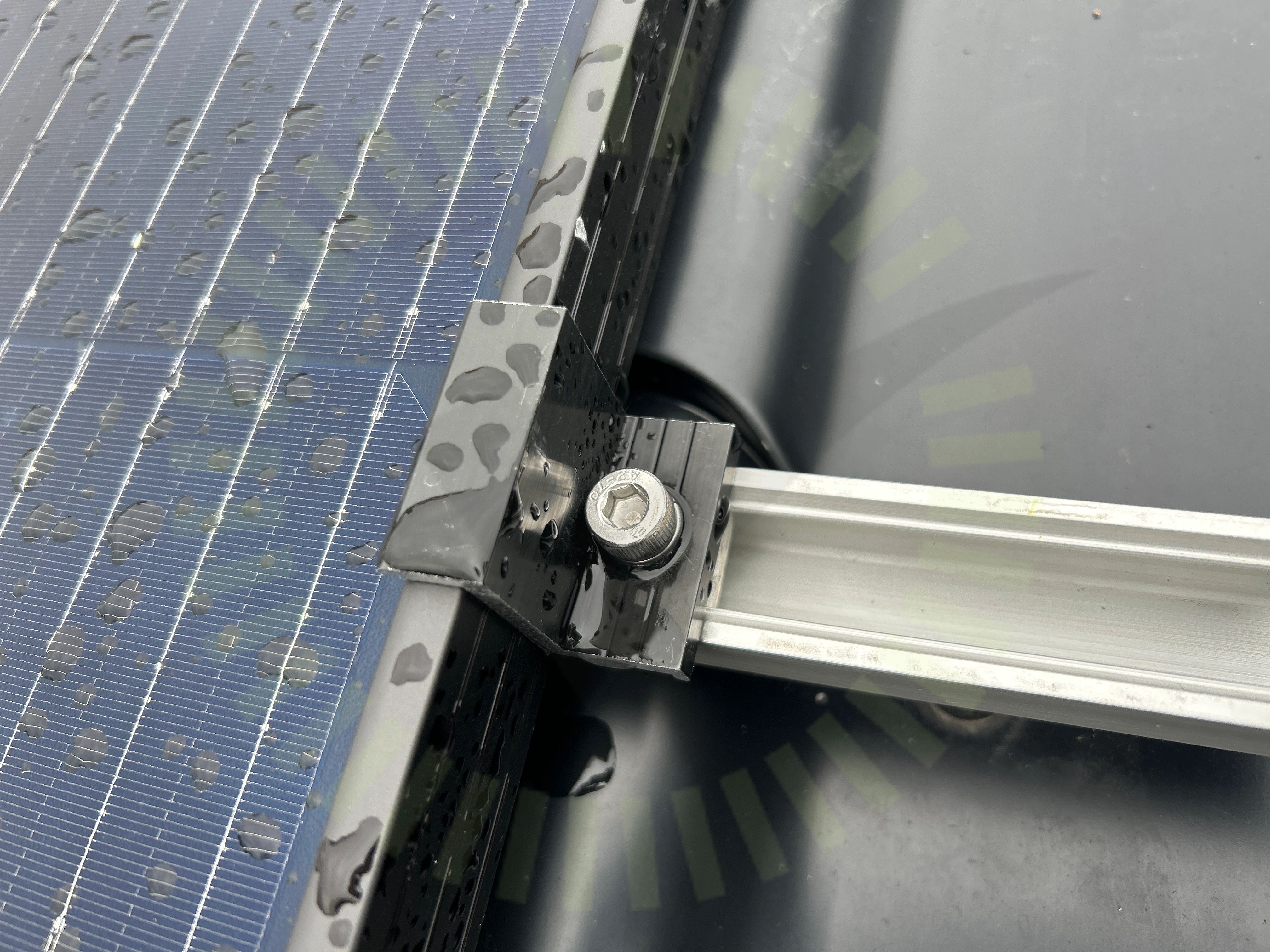

Montagesystemets fästen är för små för att användas med den valda panelen.

Tillverkarens anvisningar

Godkända kontrollpunkter

31/32
DräneringshålDräneringshålFästenas placeringFästenas placeringFästenas storlekFästenas överlappningFästenas överlappningFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKontakterKontakterKopplingslådaKopplingslådaMellanrum panelramMellanrum panelramPanelkablagets böjradiePanelkablagets böjradiePunktbelastningPunktbelastningSkadorSkadorSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningSträngförläggning

SMA: SUNNY TRIPOWER 8.0 / 10.0

Anmärkningar

3/34
Avstånd

4.1 Avstånd

Inte godkänd

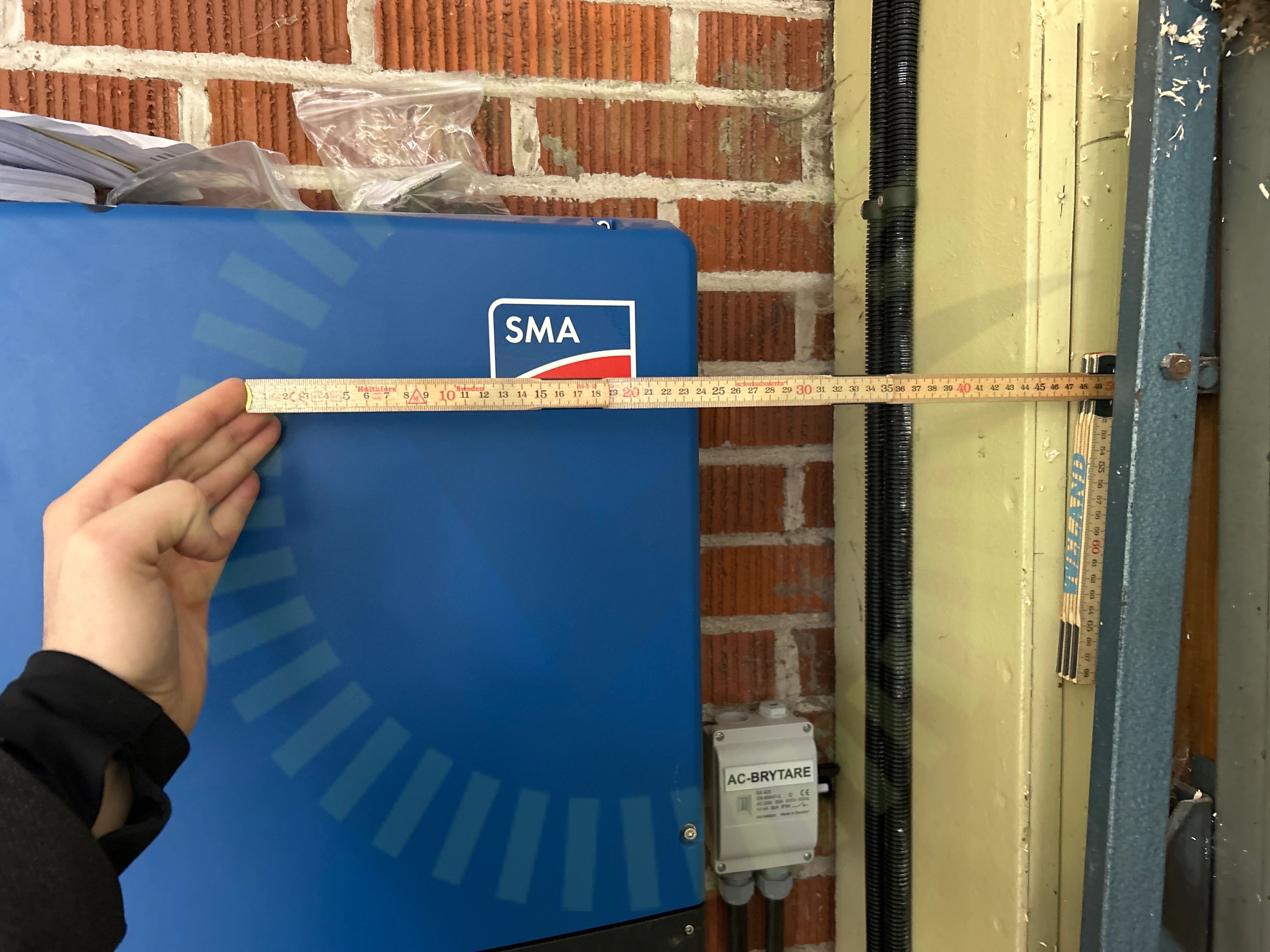

Växelriktaren är placerad för nära ett objekt.

STP8-10-3AV-40-BE-sv-15 | Version 1.5
AC Kablage förläggning

4.2 AC Kablage förläggning

Inte godkänd

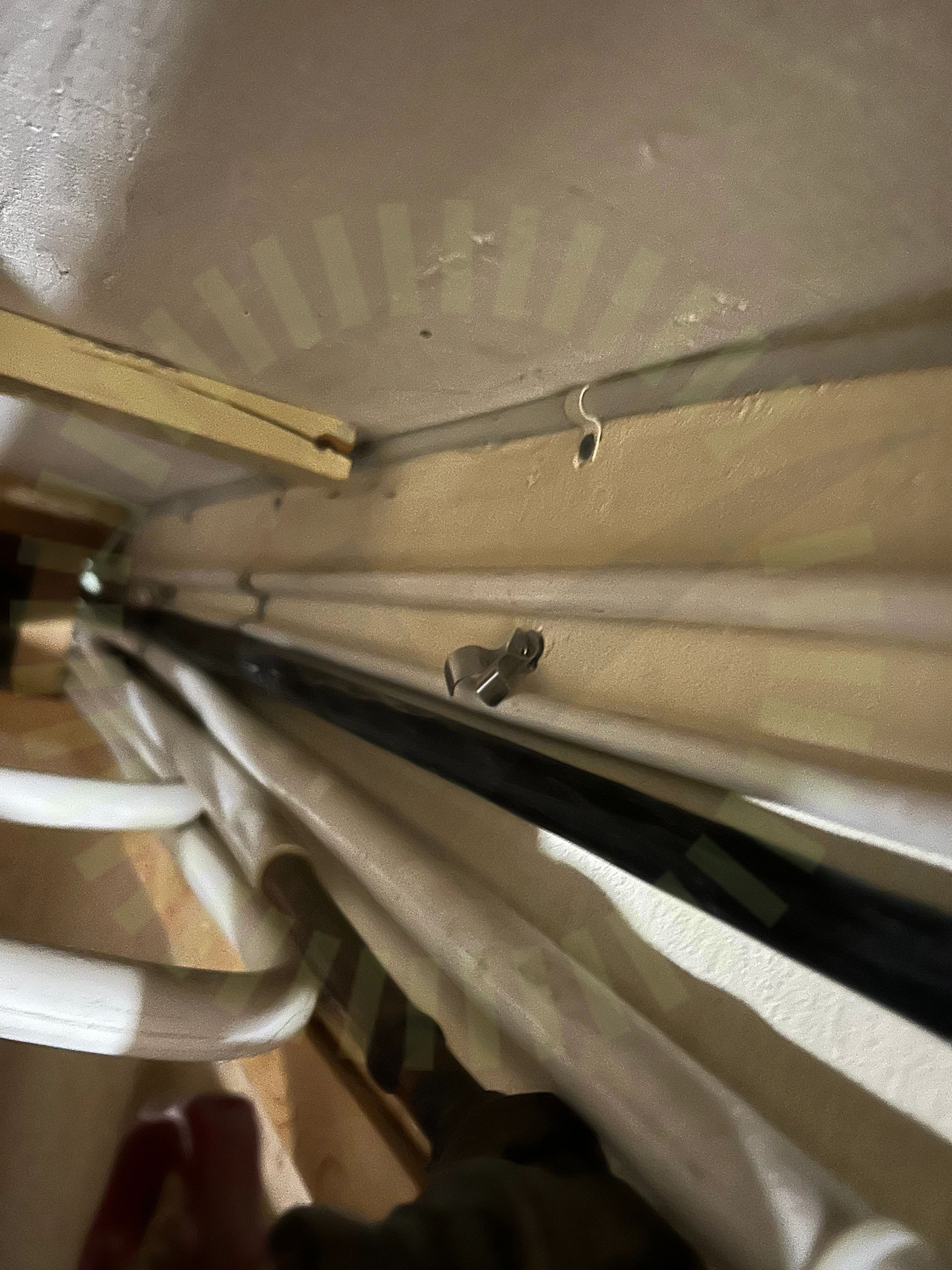

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

4.3 Mätprotokoll DC

Inte godkänd

Strängarnas storlek inte är tydligt och underlag saknas att jämföra mätningar mot.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

31/34
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC kablage skadaAC kablage skarp kantAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDirekt solljusFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInfästning bakplattaLedare FastspändaMärkningNärliggande materialSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVinkel

Växelriktare

Anmärkningar

1/1

5.1 Dimensionering

Rekommendation

Växelriktaren är på 25 kW. Installerad paneleffekt är ca 15 kW. Dimensioneringen är långt ifrån optimal.
