Besiktningsrapport

9.5

Installation genom

Elektrotjänst i Skåne AB

Datum

9 april 2024

Ort

Vallåkra, Skåne län

AC Kablage förläggning

Informering av solceller

Varning för backspänning

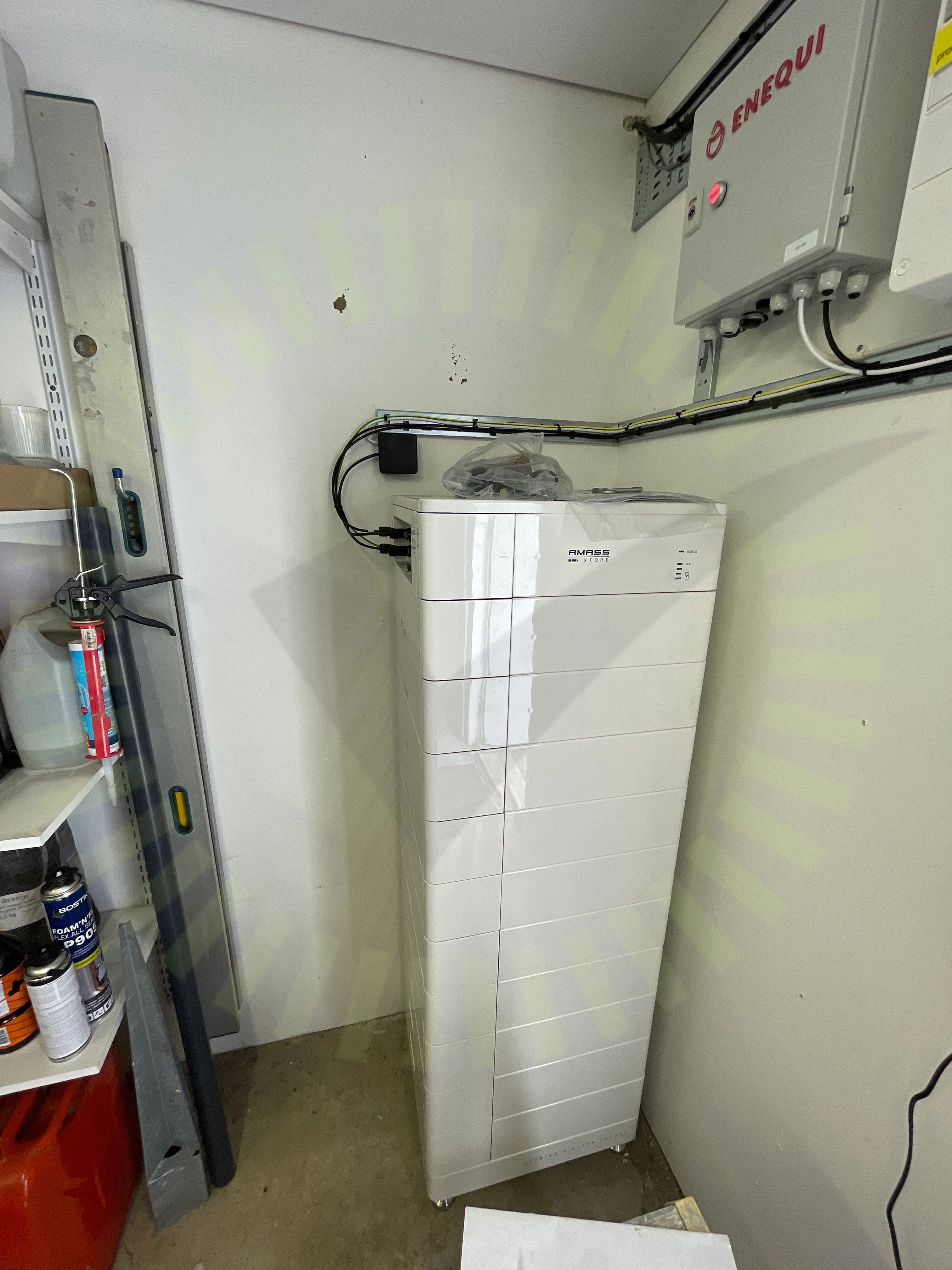

+ 1

90% godkända10% ej godkända

Om installationen

VäxelriktareSofar: HYD 5K~20KTL-3PH

BatteriSoFarSolar: GTX3000-H4-H10

Installerad av Elektrotjänst i Skåne AB som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Sofar: HYD 5K~20KTL-3PH

Anmärkningar

4/40

1.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

1.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

1.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

1.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid batteri.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

32/40

AC kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/40

DC Max SpänningDC Max StrömDC Min SpänningSträngdesign

SoFarSolar: GTX3000-H4-H10

Anmärkningar

1/13

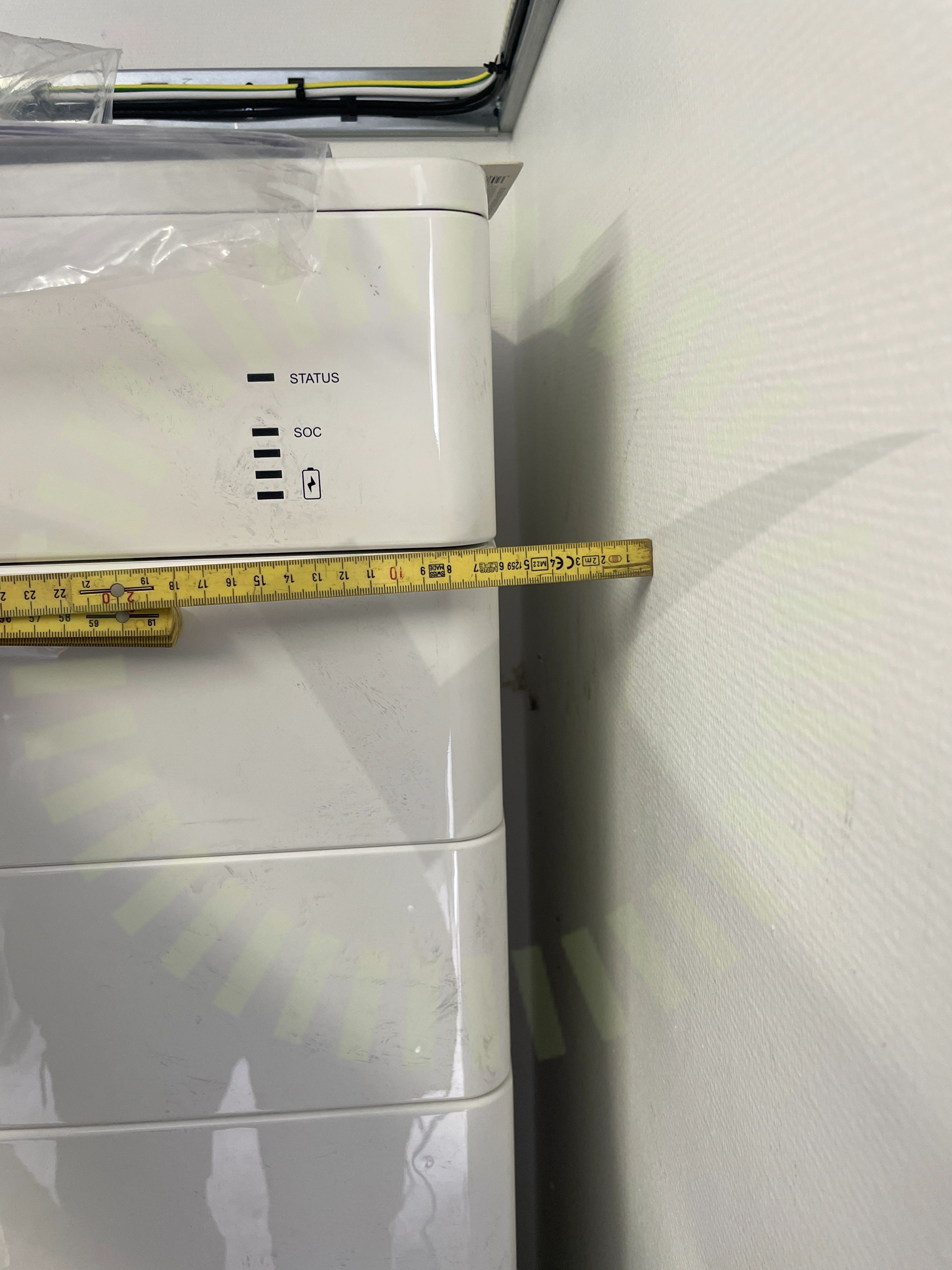

2.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SOFAR GTX3000 LFP Battery Product Manual V2.0 20230223, sid 31

Godkända kontrollpunkter

12/13

Batteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd
