1.1 Strängschema
RekommendationPanelfält ligger fel enligt strängschema. De två paneler som ligger ensamma ligger på fel takyta i dokumenten jämfört med i verkligheten.
Besiktningsrapport
8.4
Installation genom
E.ON
Datum
13 september 2023
Ort
Staffanstorp, Skåne län
88% godkända12% ej godkända
Om installationen
PanelerJA Solar: JAM60S20/21 355-375MR
OptimerareSolarEdge: S-Serie
MontagesystemRenusol: VS+
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalMätprotokoll DC
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7AnslutningBöjradieEgenskaperFörskruvningarInfästningPlaceringYttre påverkan
Tak 1, JA Solar: JAM60S20/21 355-375MR
Anmärkningar
3/17

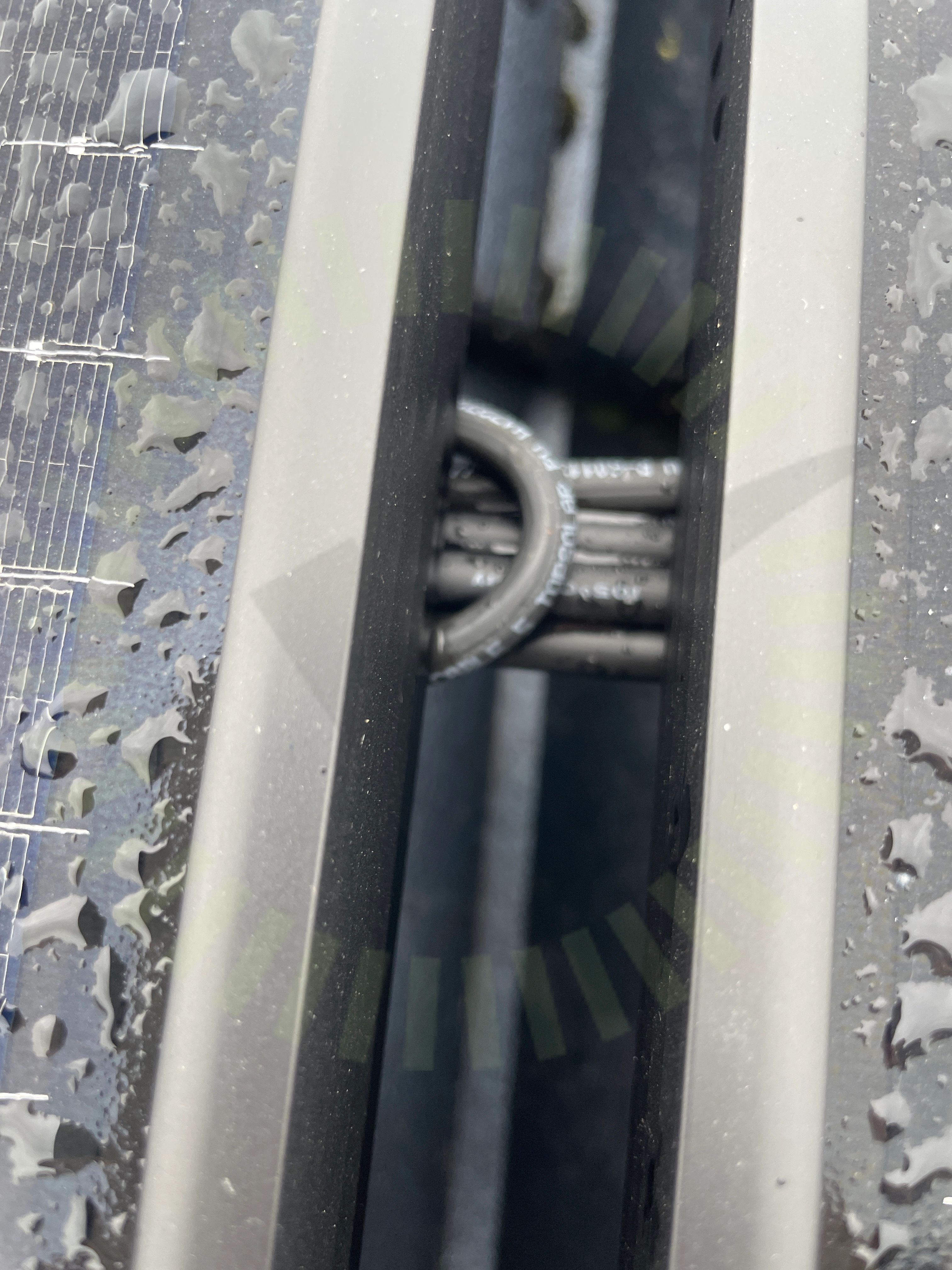

3.1 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10
3.2 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

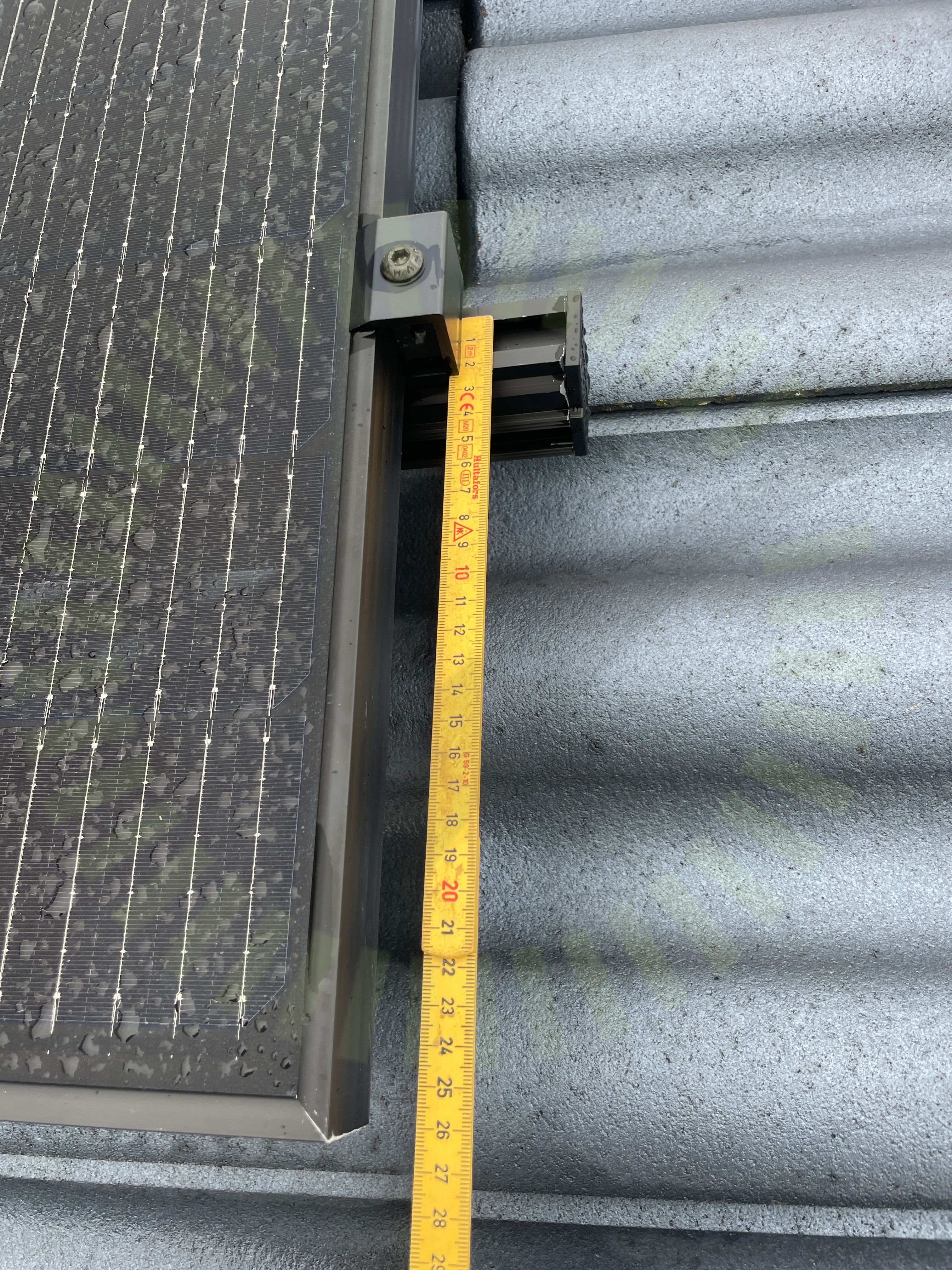

3.3 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.
Godkända kontrollpunkter
14/17Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningKopplingslådaKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Renusol: VS+
Anmärkningar
5/254.1 Råspontsinfästning utfört
Inte godkändInfästning är utfört direkt i råspont vilket bryter mot tillverkares garantivillkor. Tillverkaren kräver även att infästningsmaterialet har en klassning på minst c24 vilket råspont saknar.
Renusol, 20230105_EN_VS+_InstallationGuide, Sida 35

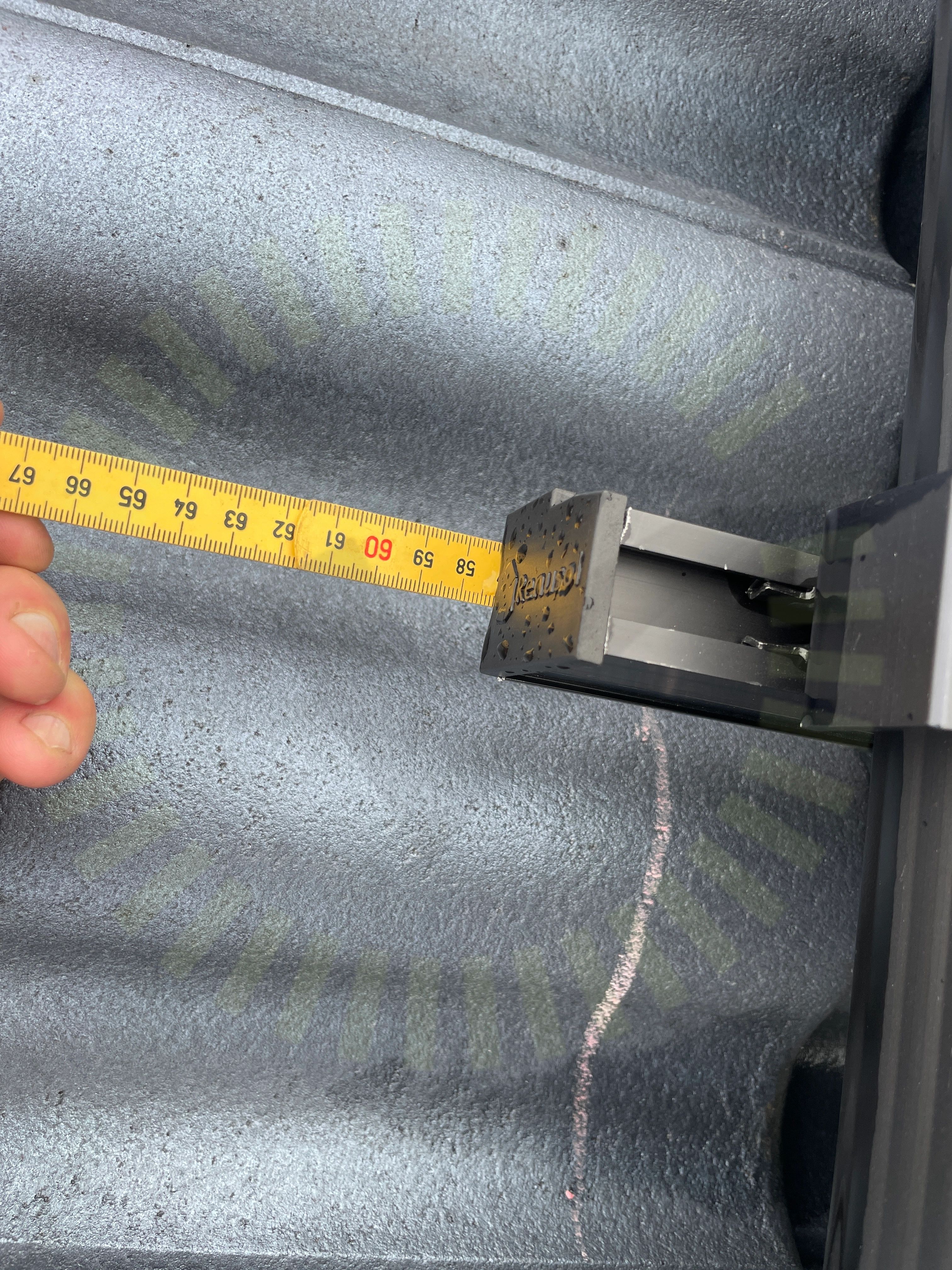

4.2 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.
Renusol: 20230105_EN_VS+_InstallationGuide, Sida 13
4.3 Underliggande takpanna
Inte godkändTakkrok ligger an mot underliggande takpanna.
Renusol, 20230105_EN_VS+_InstallationGuide, Sida 8
4.4 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten.
Tillverkarens montageanvisningar
4.5 Takstolsinfästning
Inte godkändTakkrokens skruvar är inte monterade korrekt. Det förekommer skruvar som missat takstol helt. Majoritet av infästningar är gjorda i råspont.
Renusol, 20230105_EN_VS+_InstallationGuide, Sida 8
Godkända kontrollpunkter
19/25Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas höjdjusteringSkenornas infästningSkenskarvarTakets lutningTakgenomföringVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/25Takkrokarnas CC
Tak 1, SolarEdge: S-Serie
Anmärkningar
1/5

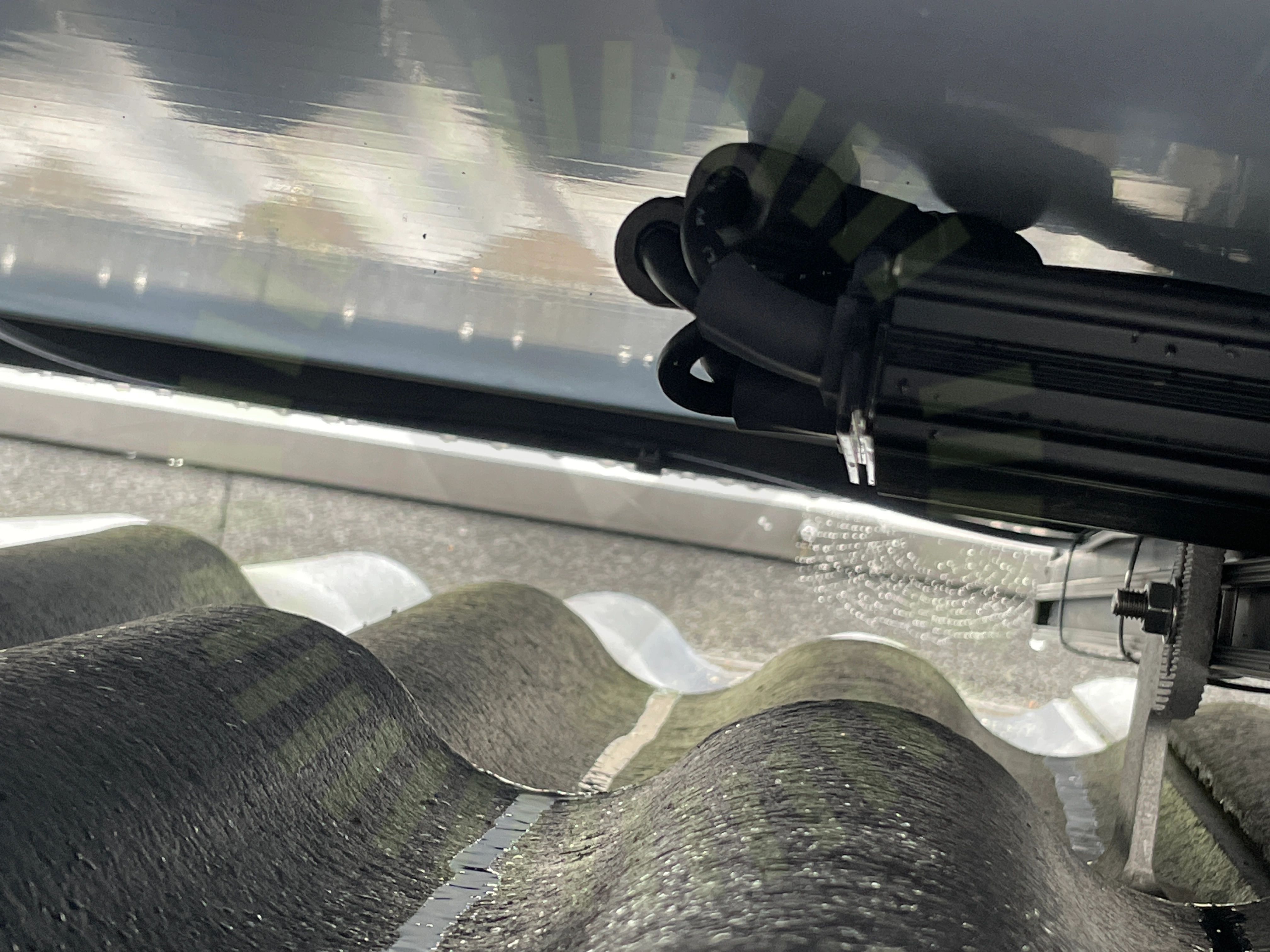

5.1 Dragavlastade
Inte godkändKablage har för skarp böjradie från optimerarnas utgångar.
Godkända kontrollpunkter
4/5Fastsäkring av produktKompatibilitetKontakterPlacering
Undercentral
Godkända kontrollpunkter
8/8BöjradieFasskenaFörskruvningarInfästningIP-KlassningPEN-ledarePlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/5
7.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
3/5Informering av solcellerMissvisande varselmärkningVarning för likspänning
Ej tillgängligt vid besiktning
1/5Tillförlitligt fäst
Växelriktare
Anmärkningar
3/30
8.1 AC Kablage förläggning
Inte godkändAC kablage är inte lämpligt uppfäst. För långt avstånd mellan klammer.
8.2 Strängdesign
Inte godkändInstallerad effekt på taket 13320 kwp, vilket överstiger växelriktarens maxeffekt per sträng.
S440/S500/S500B/S650B Power Optimizer DS-000091-ENG
8.3 Växelriktarens kontakter
Inte godkändKontakter avviker från anvisningar. Inte samma kontakter som de förmonterade.
MA231 Assembly Instructions, Sida 2
Godkända kontrollpunkter
27/30AC Anslutning VäxelriktareAC BöjradieAnslutning av ledareAvståndAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLikspänningskomponenterMärkningSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTätningsinsattsVentilationVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens IP klassning
