Besiktningsrapport

9.7

Installation genom

Nova Solar

Datum

19 augusti 2025

Ort

Kungsbacka, Hallands län

Säkringsdimension

Bakomliggande material

Dubbel matning

+ 1

95% godkända

5% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B60HBB

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

SigenEnergy: SigenStor EC 5.0-25.0 TP

Tillbehör

Sigenergy: Gateway HomePro TP

Tillbehör

Säkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Batteri (5)Säkerhetsbrytare AC (7)Tak 1: DMEGC: DM(XXX)M10RT-B60HBB (19)Tak 1: Nordmount Panntak: Bärläkt (22)Tillbehör (10)Varselmärkning (4)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

5/5

Kåpor

Placering bärighet

Sammansättning av komponenter

Skador

Tillgång till batteriet

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

18/19

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Lutning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/19

Strängförläggning

Tak 1: Nordmount Panntak: Bärläkt

Godkända kontrollpunkter

22/22

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Liggande skenor

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takkrokarnas CC

Väderbeständigt material

Ändklämmor

Tillbehör

Anmärkningar

3/10

6.1 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav. Ska ej vara brännbart.

Sigen Gateway HomePro TP Installation Guide Version: Draft A Release date: 2025-01-22, Sida 6

6.2 Jordspett

Inte godkänd

Mätning för eget jordtag saknas.

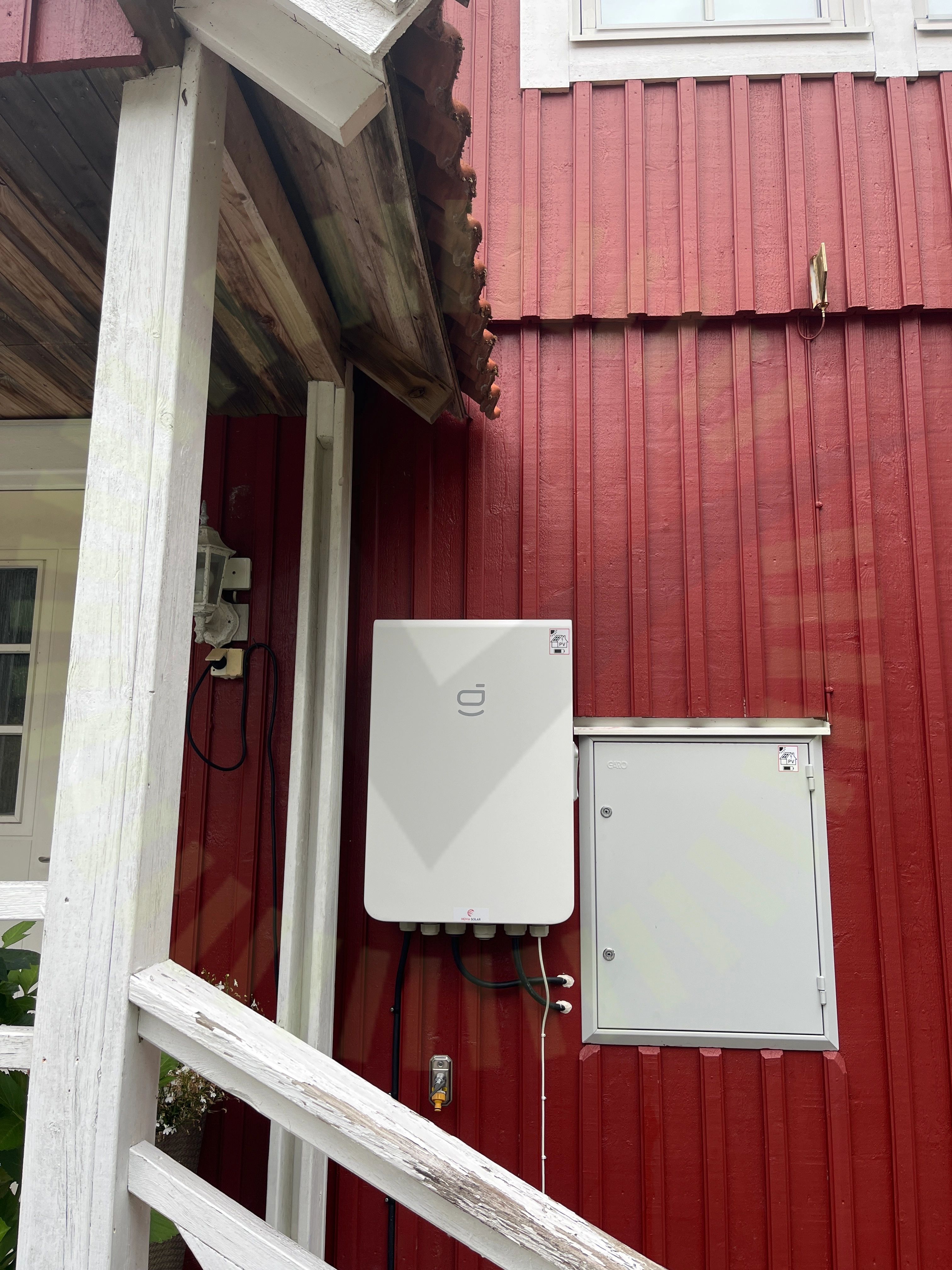

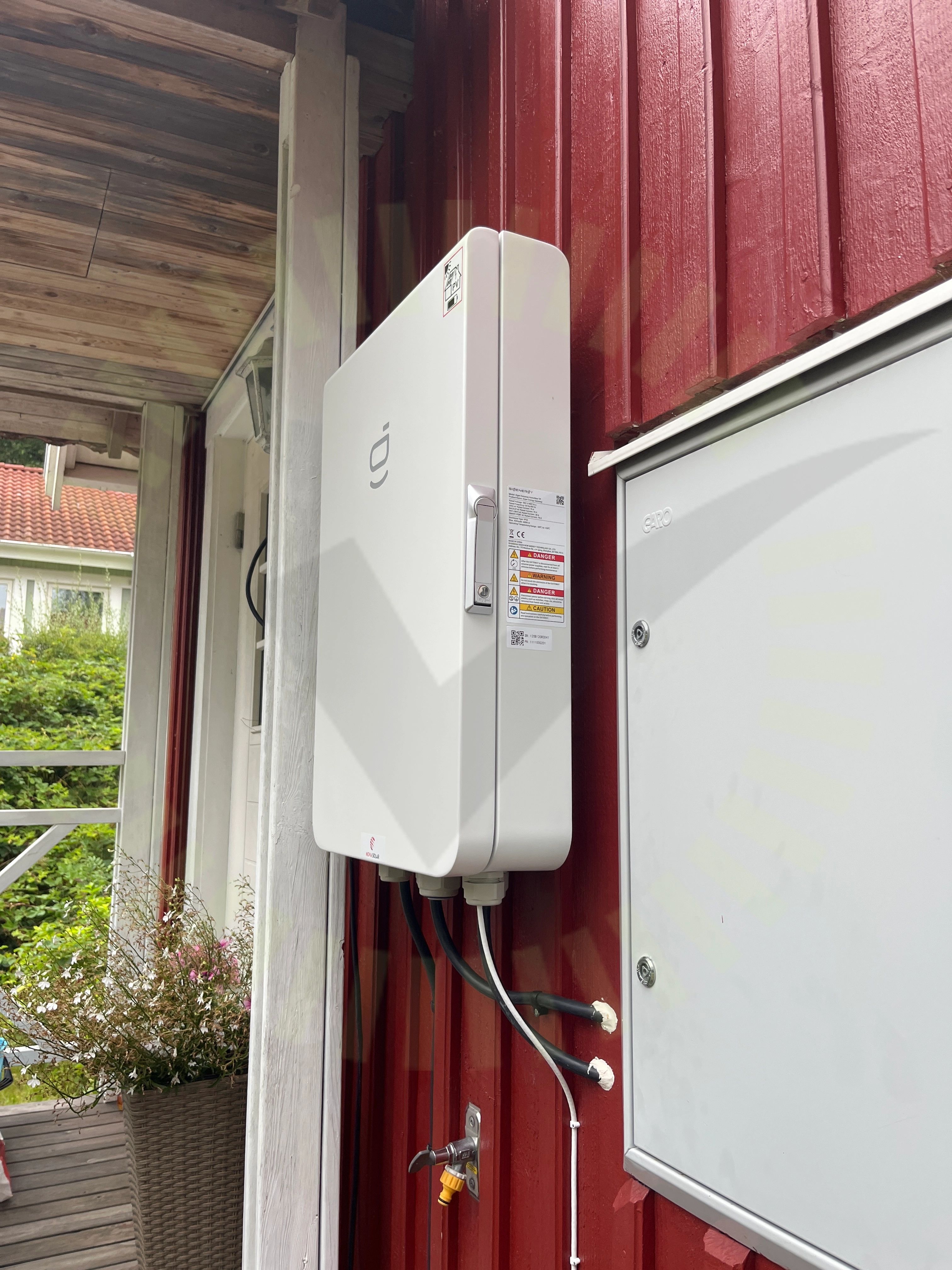

6.3 Väderskydd

Inte godkänd

Boxen är inte placerad med väderskydd enligt tillverkarens anvisningar. Regnet från taket kommer rinna rakt på boxen.

Sigen Gateway HomePro TP Installation Guide Version: Draft A Release date: 2025-01-22, Sida 5

Godkända kontrollpunkter

7/10

Anslutning back-up

Anslutning till Grid

Anslutning till växelriktare

Avstånd närliggande objekt

Avstånd till havet

Fastsäkring av produkt

Placering

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/37

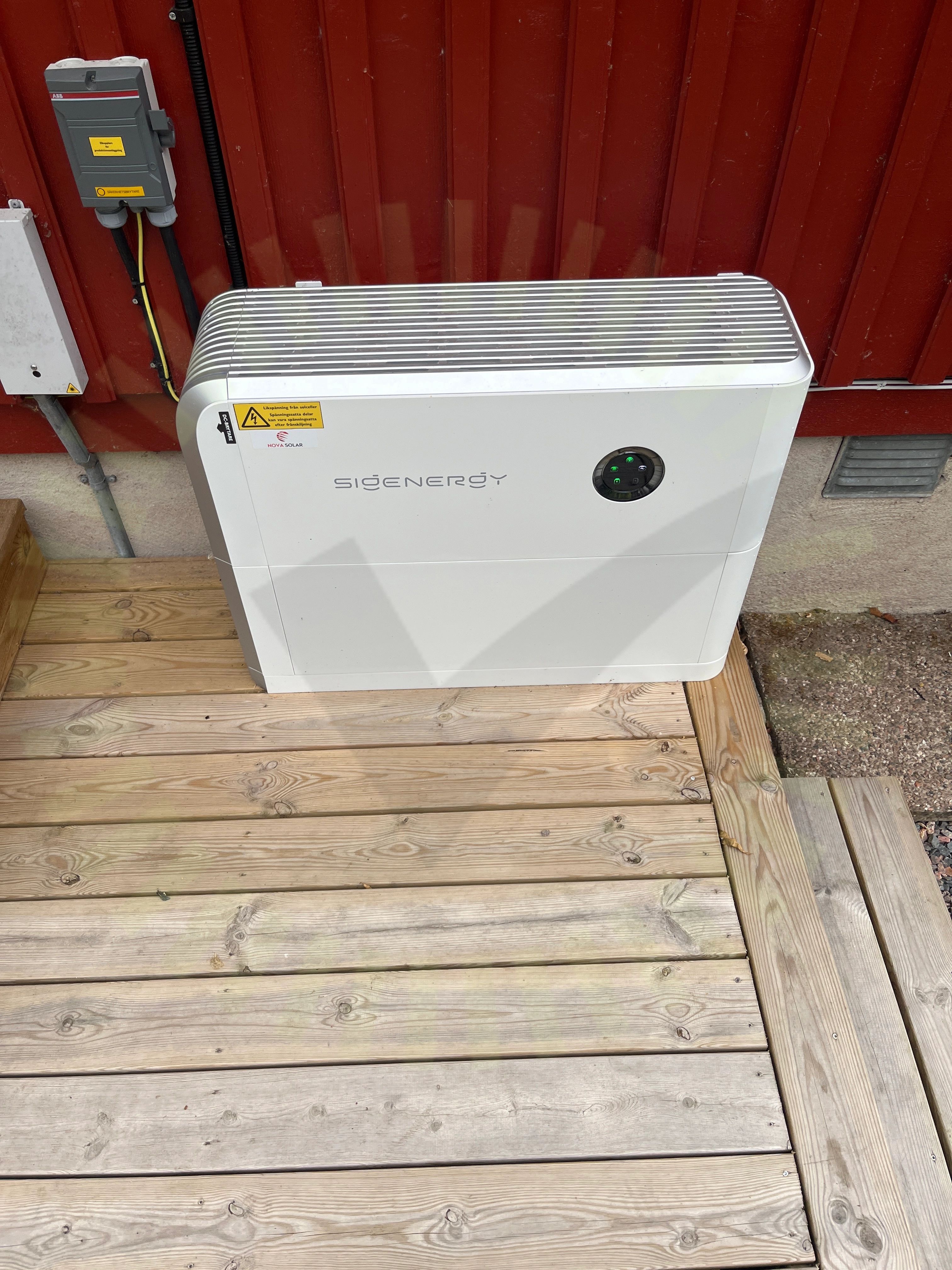

8.1 Bakomliggande material

Inte godkänd

Underliggande material uppfyller inte tillverkarens krav.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 10

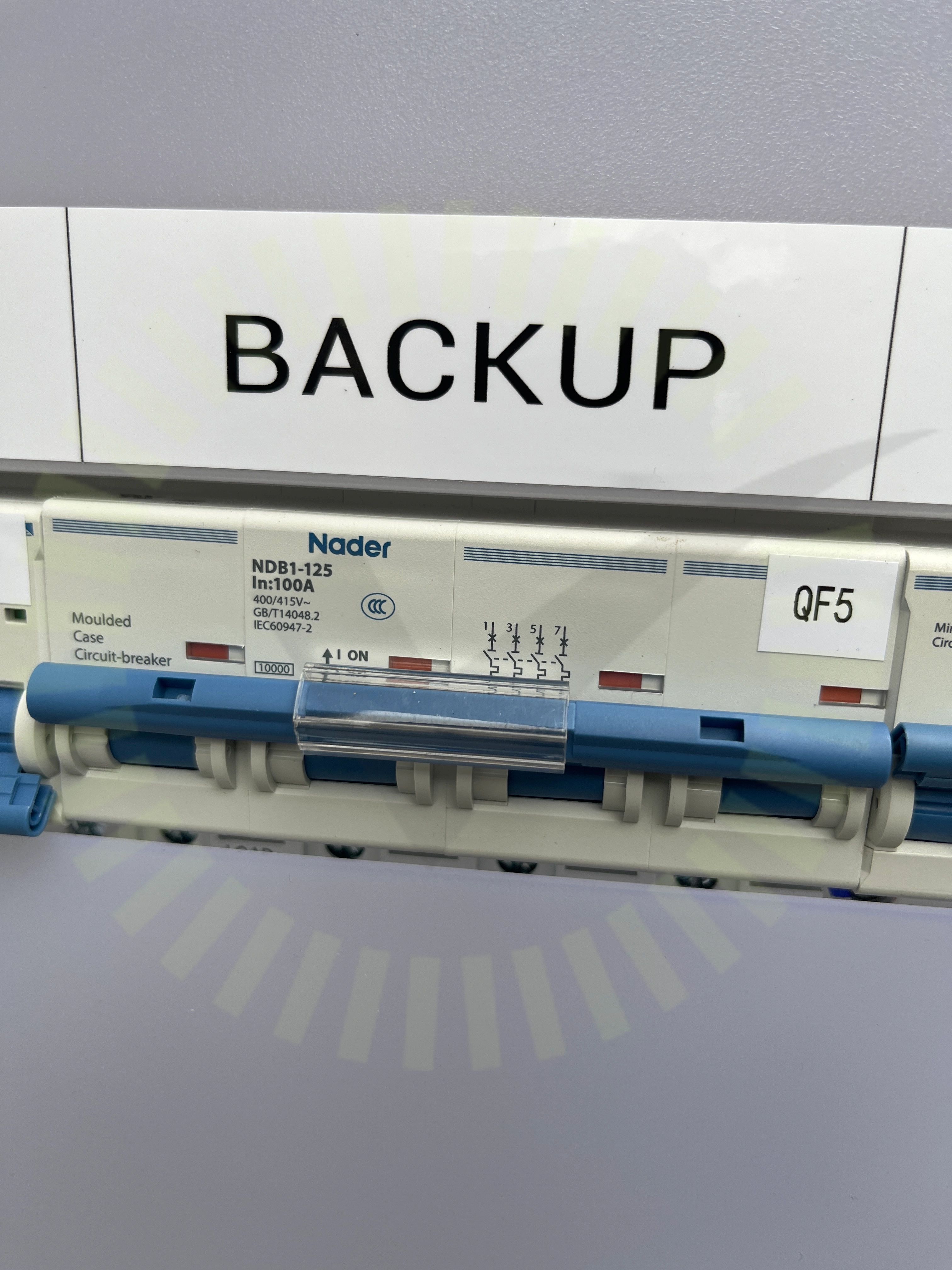

8.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera. Denna säkringen är för stor för 6mm2.

SS 436 40 00 (312.2.1.2 / 512.1.2)

8.3 Säkringsdimension

Inte godkänd

Säkring ej korrekt dimensionerad, 6mm2 kabel.

Godkända kontrollpunkter

34/37

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabelarea

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
