Besiktningsrapport

7.5

Installation genom

Soolar

Datum

8 februari 2023

Ort

Kode, Västra Götalands län

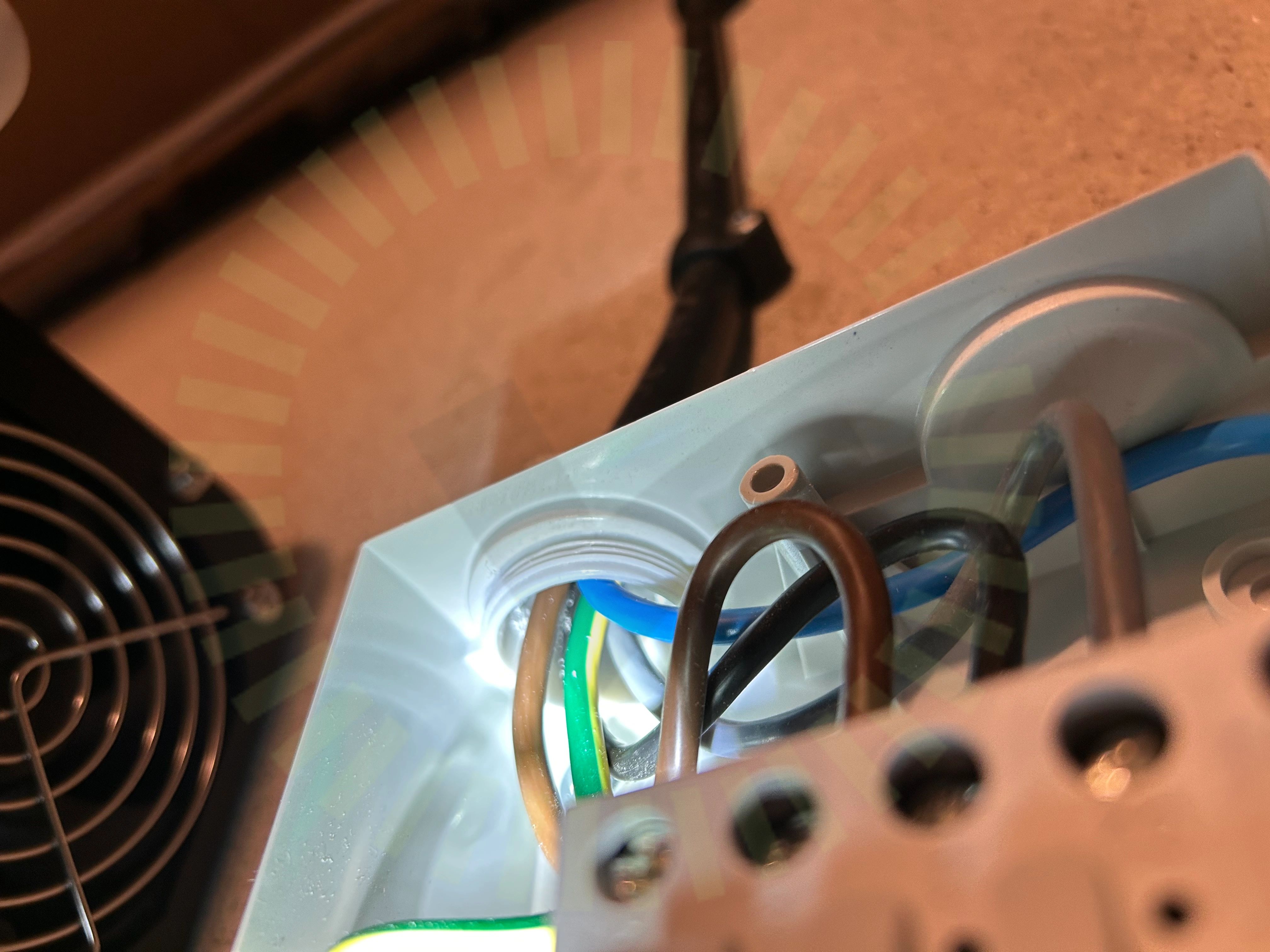

Ledare

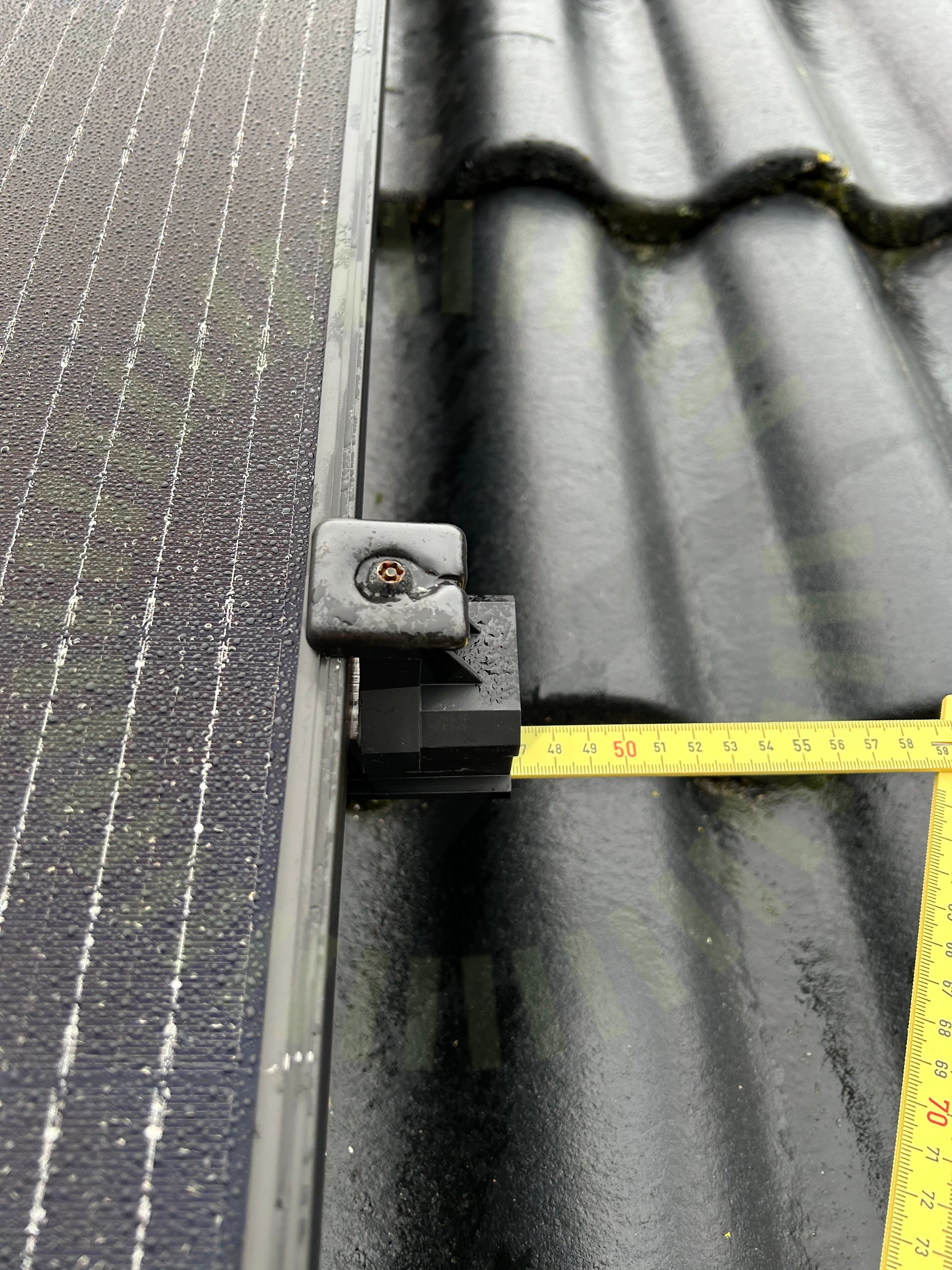

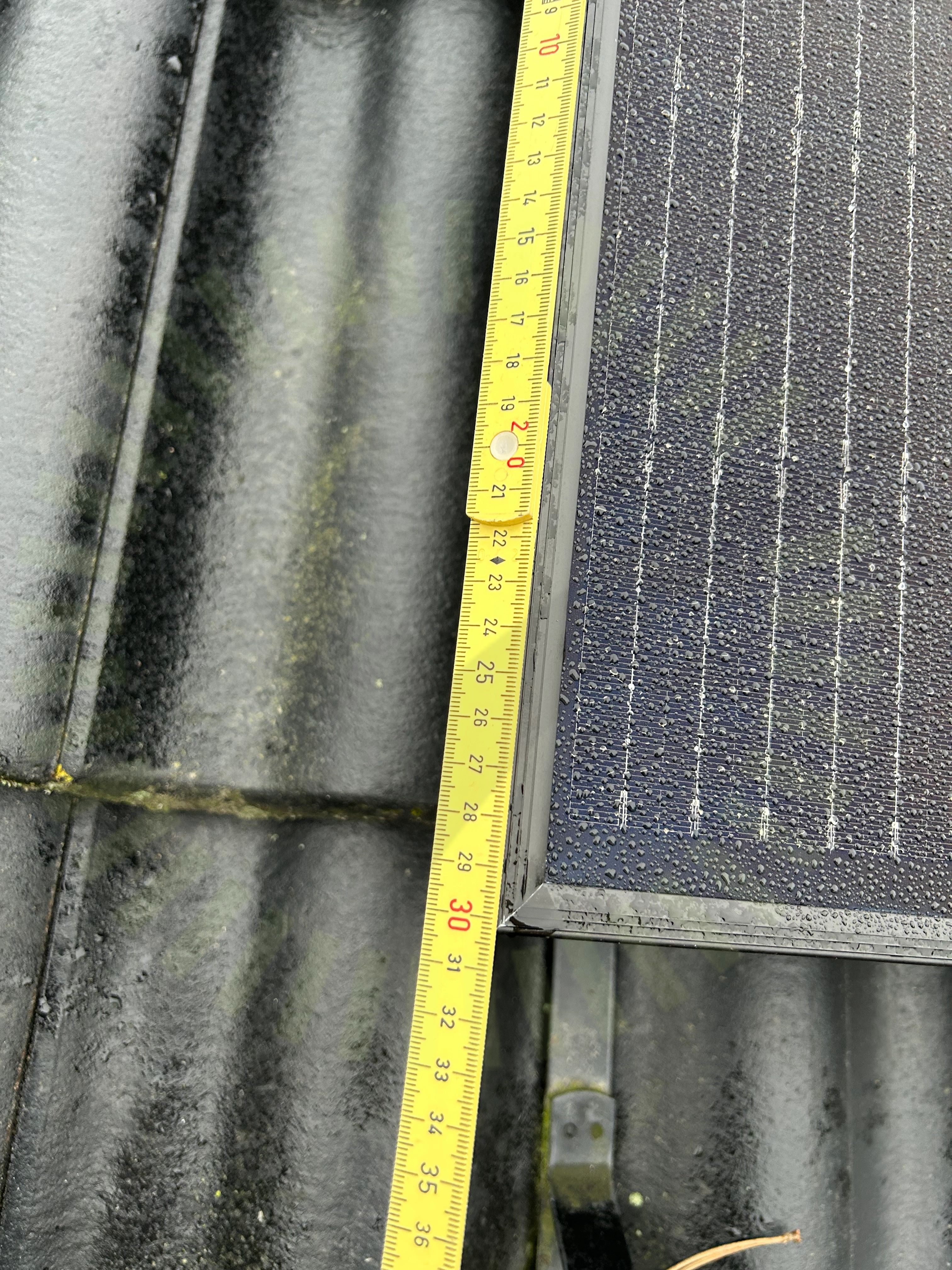

Fästens placering

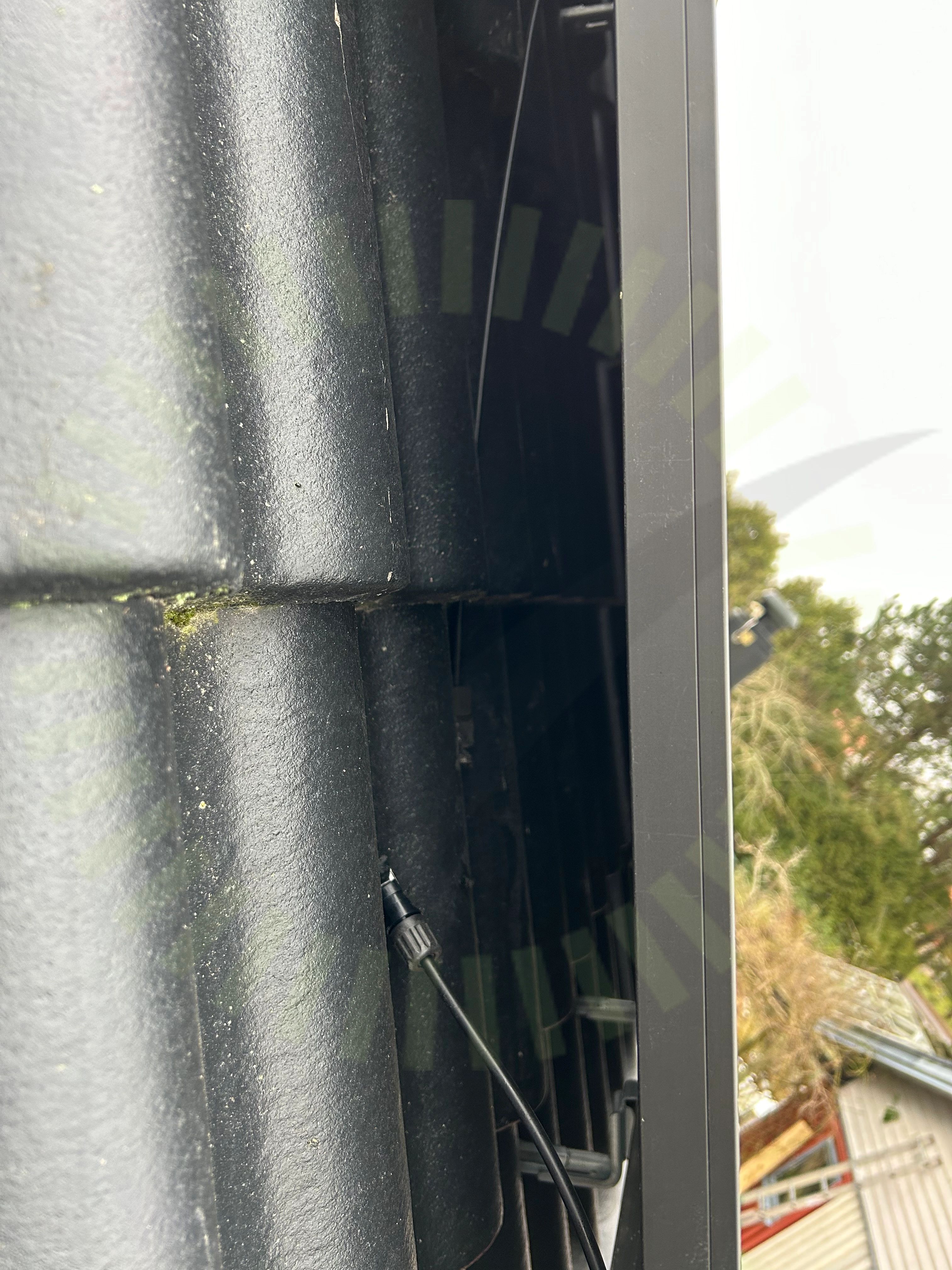

Förbindelse av kontakter

+ 9

75% godkända25% ej godkända

Om installationen

PanelerPhonoSolar: PS-XXXM6-20/UH

MontagesystemESDEC Lutande tegeltak

VäxelriktareGrowatt: MID17-25KTL3-X

TillbehörSäkerhetsbrytare AC

Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

5/26

1.1 Anpassade takpannor

Inte godkänd

Ej urspårad takpanna enligt installatörs egna anvisningar.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 09

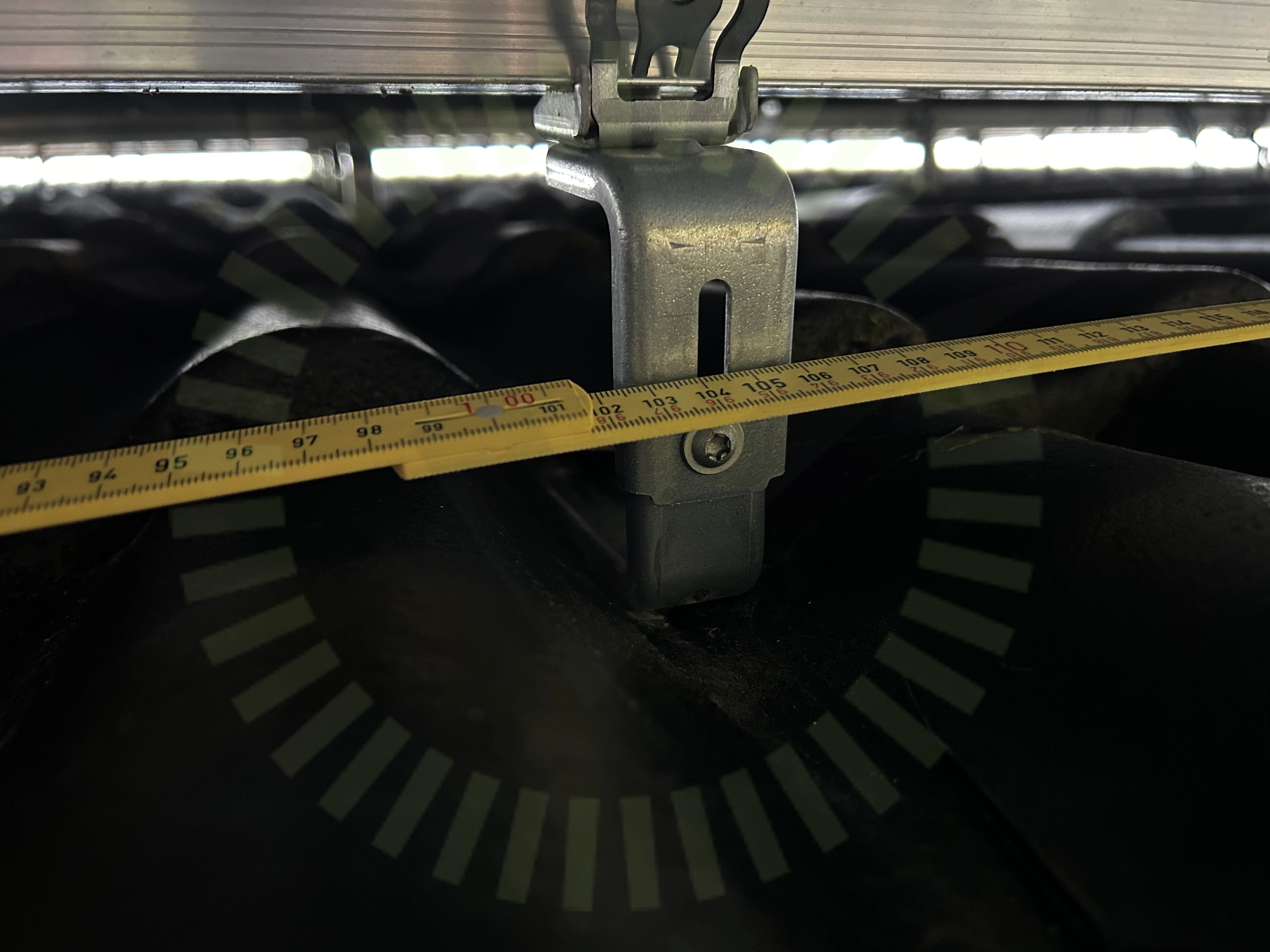

1.2 Avstånd mellan takkrokar

Inte godkänd

Finns ej beräkning. 104cm mellan takkrokar

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

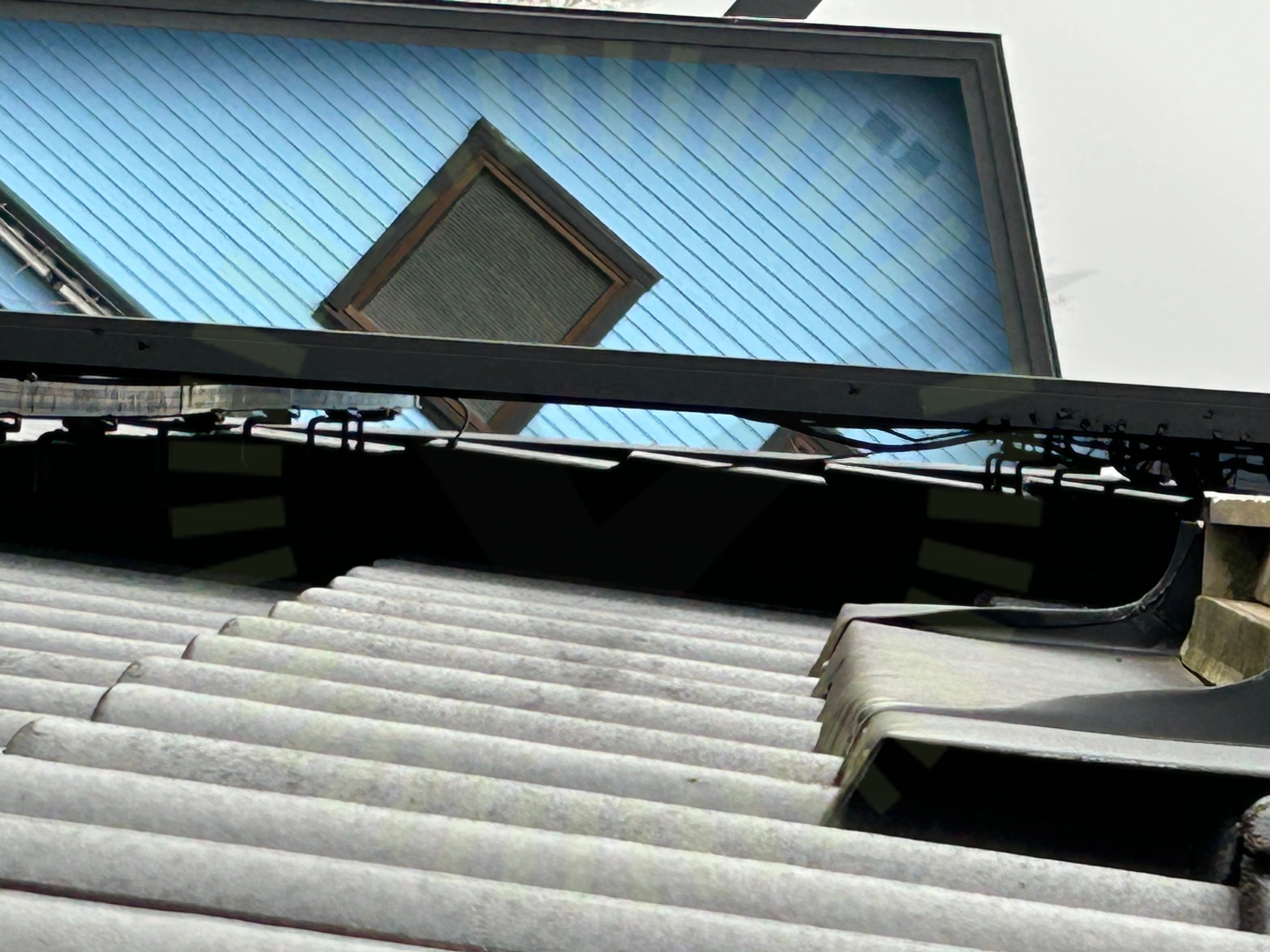

1.3 Kabeluppfästning

Inte godkänd

Kablar hänger under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)

1.4 Skena överhäng

Inte godkänd

För långt överhäng på skena

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

1.5 Snö- och Vindlastberäkning

Inte godkänd

Finns ej någon beräkning

Tillverkarens montageanvisningar

Godkända kontrollpunkter

21/26

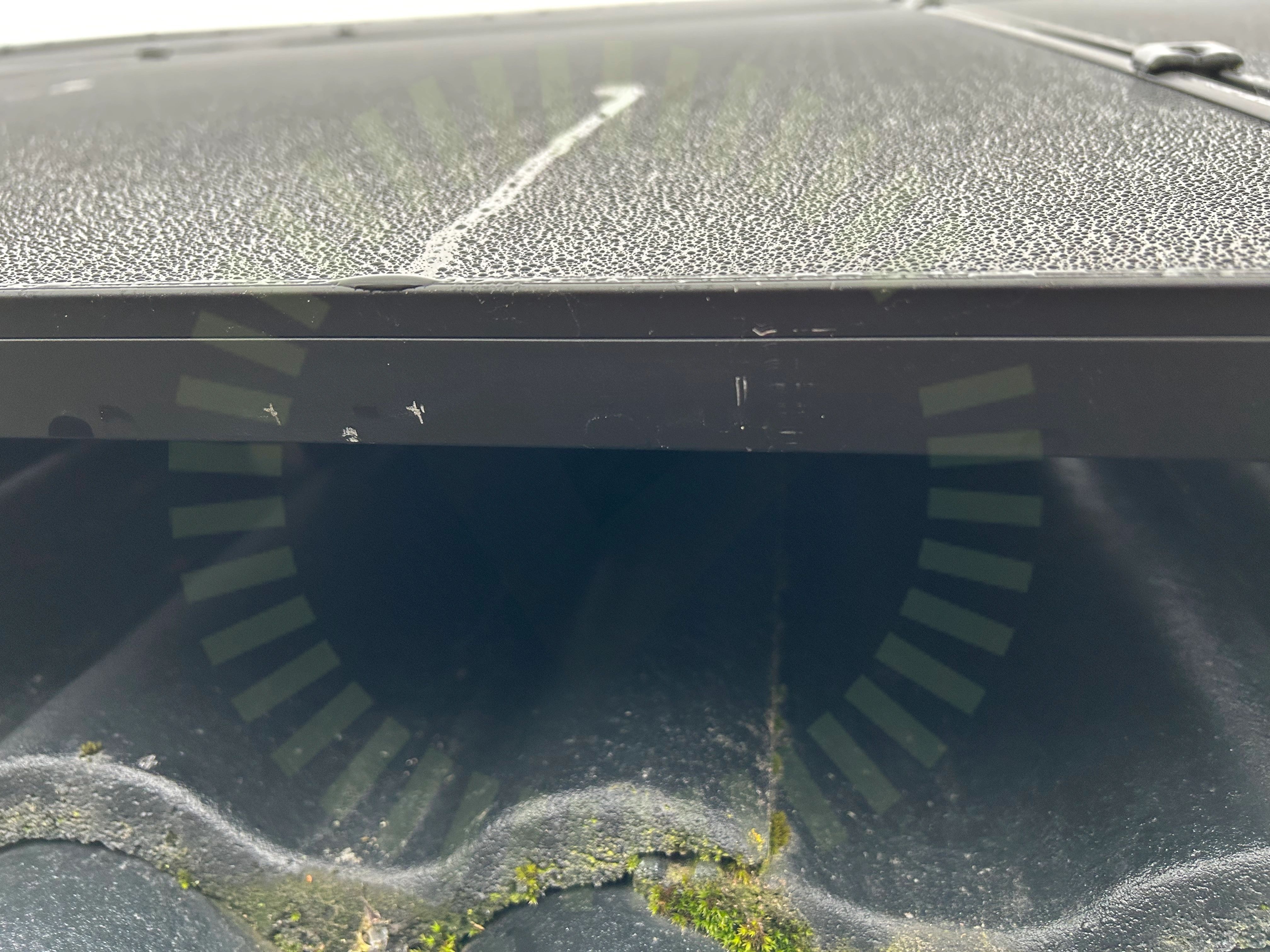

BärläktFrämmande materialInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkyddSäkerhetsavståndTakkrok infästningTakkrokens orienteringTaklutningTermisk brytpunktVäderbeständigt materialÄndfästenÄndklämmor

Growatt: MID17-25KTL3-X

Anmärkningar

8/28

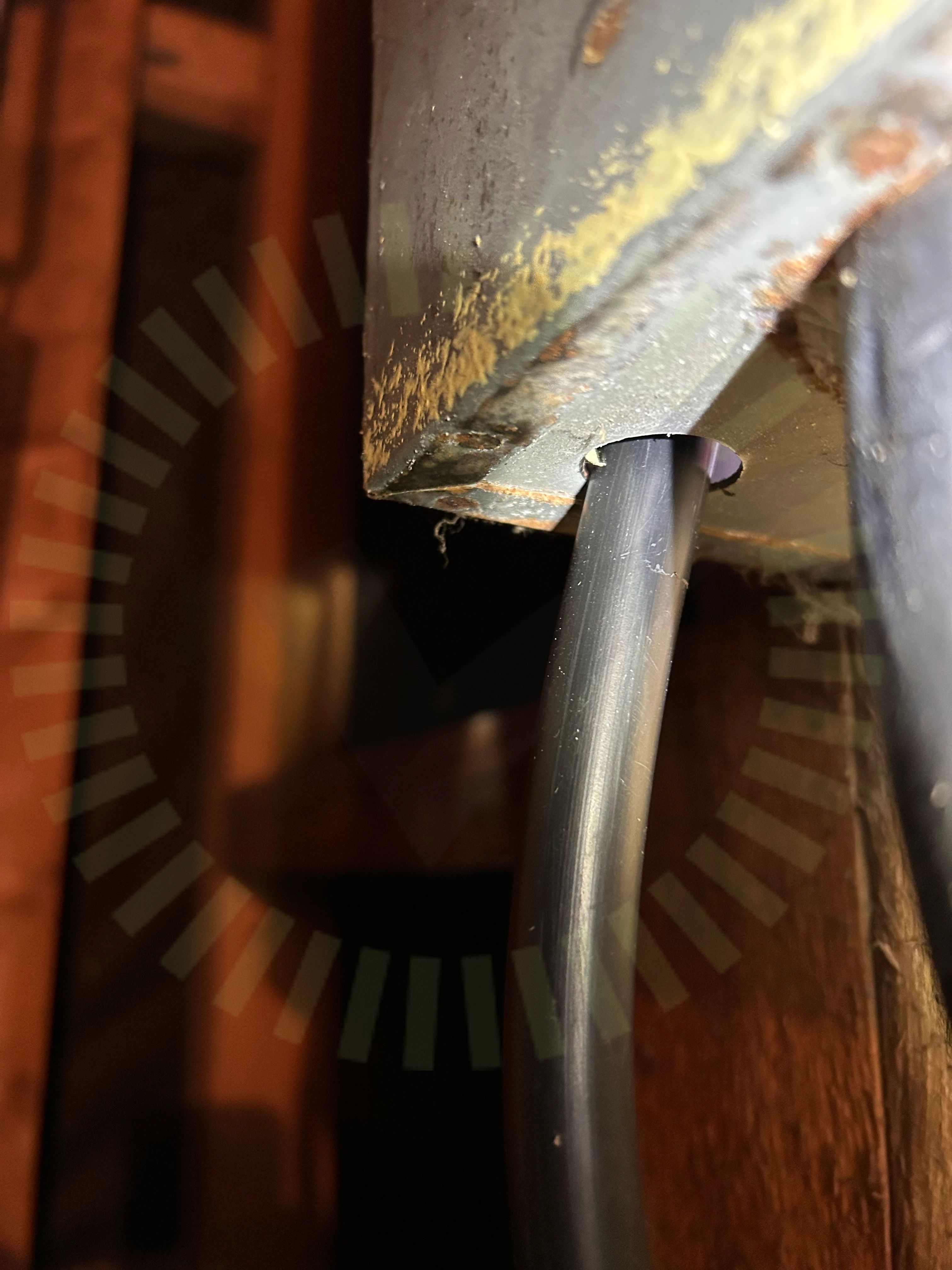

2.1 AC Genomföringar

Inte godkänd

Vass kant i mätarskåp

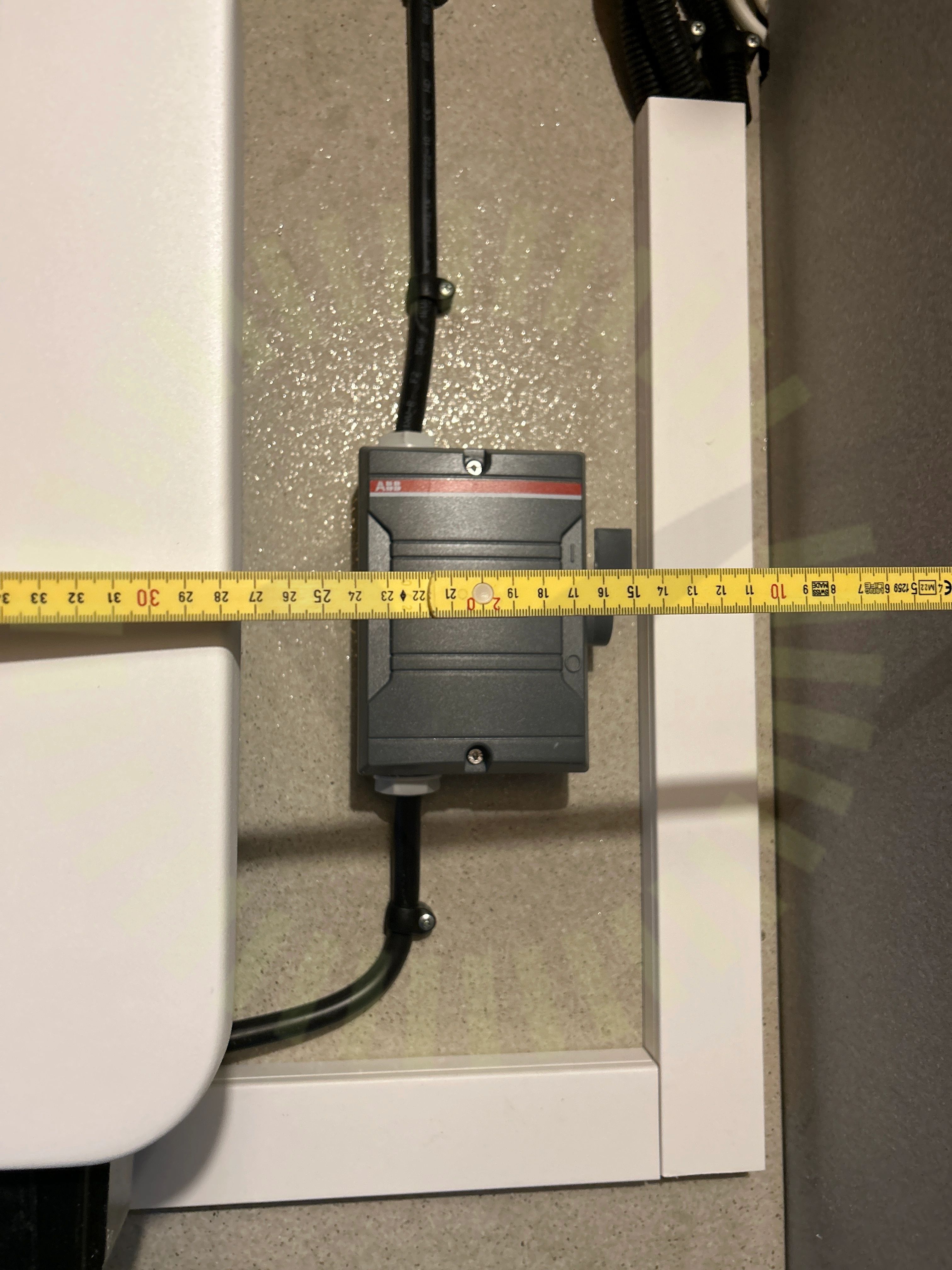

2.2 Avstånd

Inte godkänd

Växelriktaren sitter för nära vägg

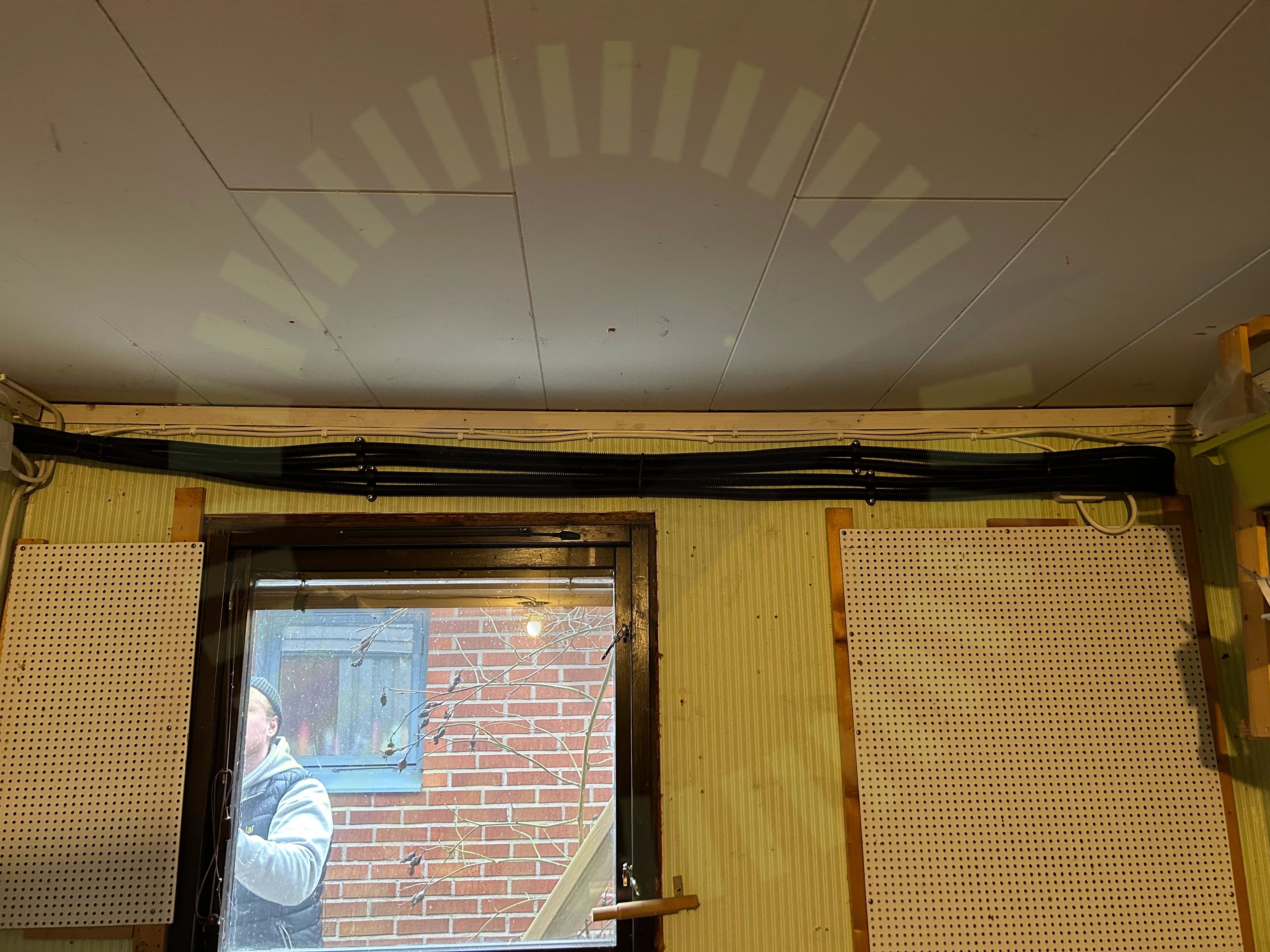

2.3 DC Förläggning

Inte godkänd

Avsaknad av stöd utefter sin längd.

SS 436 40 00 (522.8.4)

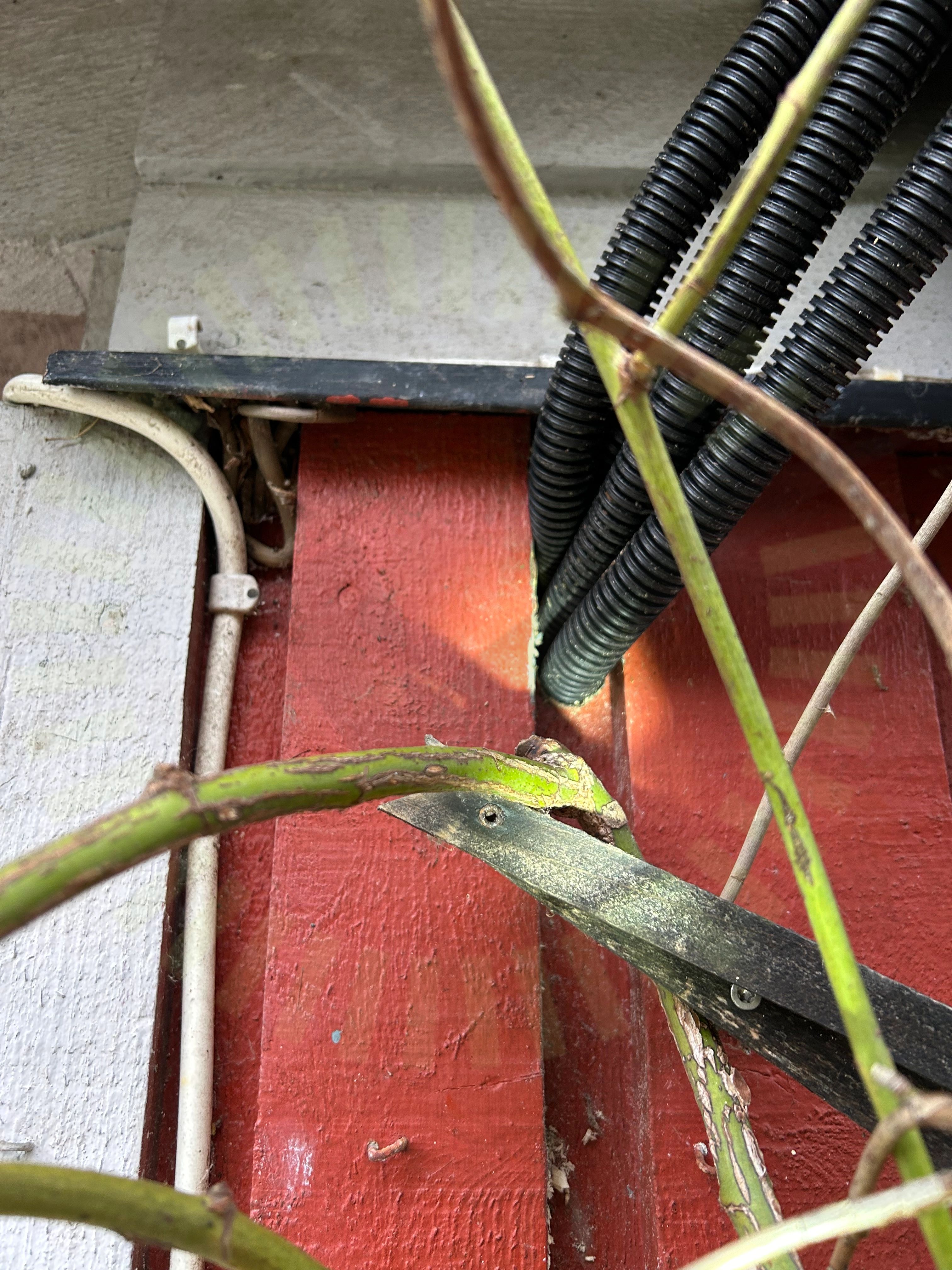

2.4 DC Genomföringar

Inte godkänd

Ej tätat

SS 436 40 00 (527.2.1)

2.5 Mätprotokoll DC

Inte godkänd

Mätprotokoll finns ej

ELSÄK-FS 2022:1 (3 kap. 6 §)

2.6 Strängschema

Inte godkänd

Strängschema finns ej

ELSÄK-FS 2022:1 (3 kap. § 6)

2.7 Varning för backspänning

Inte godkänd

Märkning fattas

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6

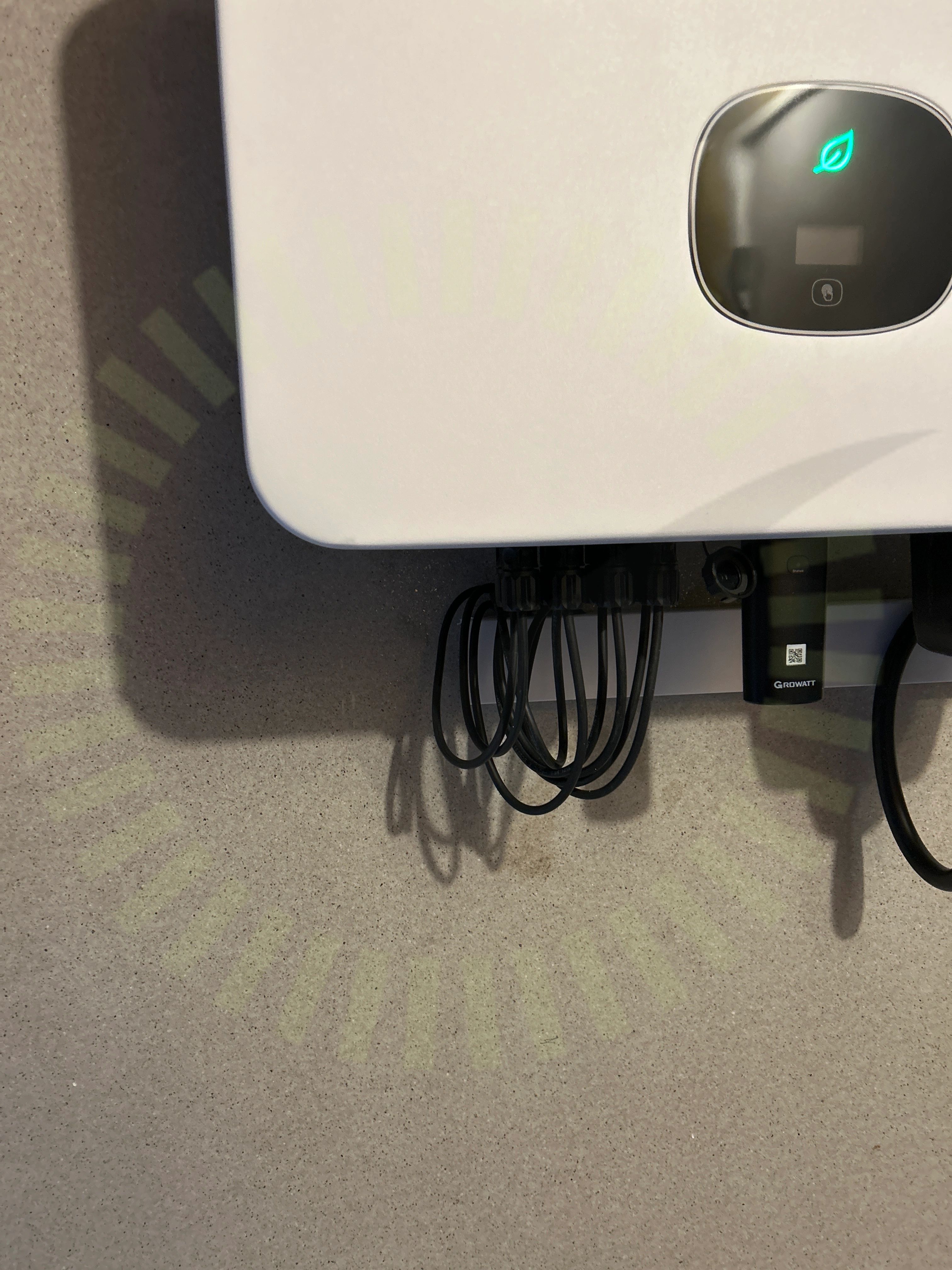

2.8 Varning för likspänning

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

20/28

AC BöjradieAC FörläggningAC Skador på kabelAnslutningBrännbart underlagDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktFörskruvningarHuvudsäkringInformering av solcellerInfästningKabelMärkningSäkringTillförlitligt fästUtrymmeVinkelVäderskydd
