Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

EcoKraft

Datum

26 juli 2023

Ort

Vassmolösa, Kalmar län
Klämmornas placering
Klämmor rätt förläggning
Underbyggnad
88% godkända13% ej godkända

Om installationen

PanelerSolarWatt: Vision AM 3
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
EcoKraft

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

5/34

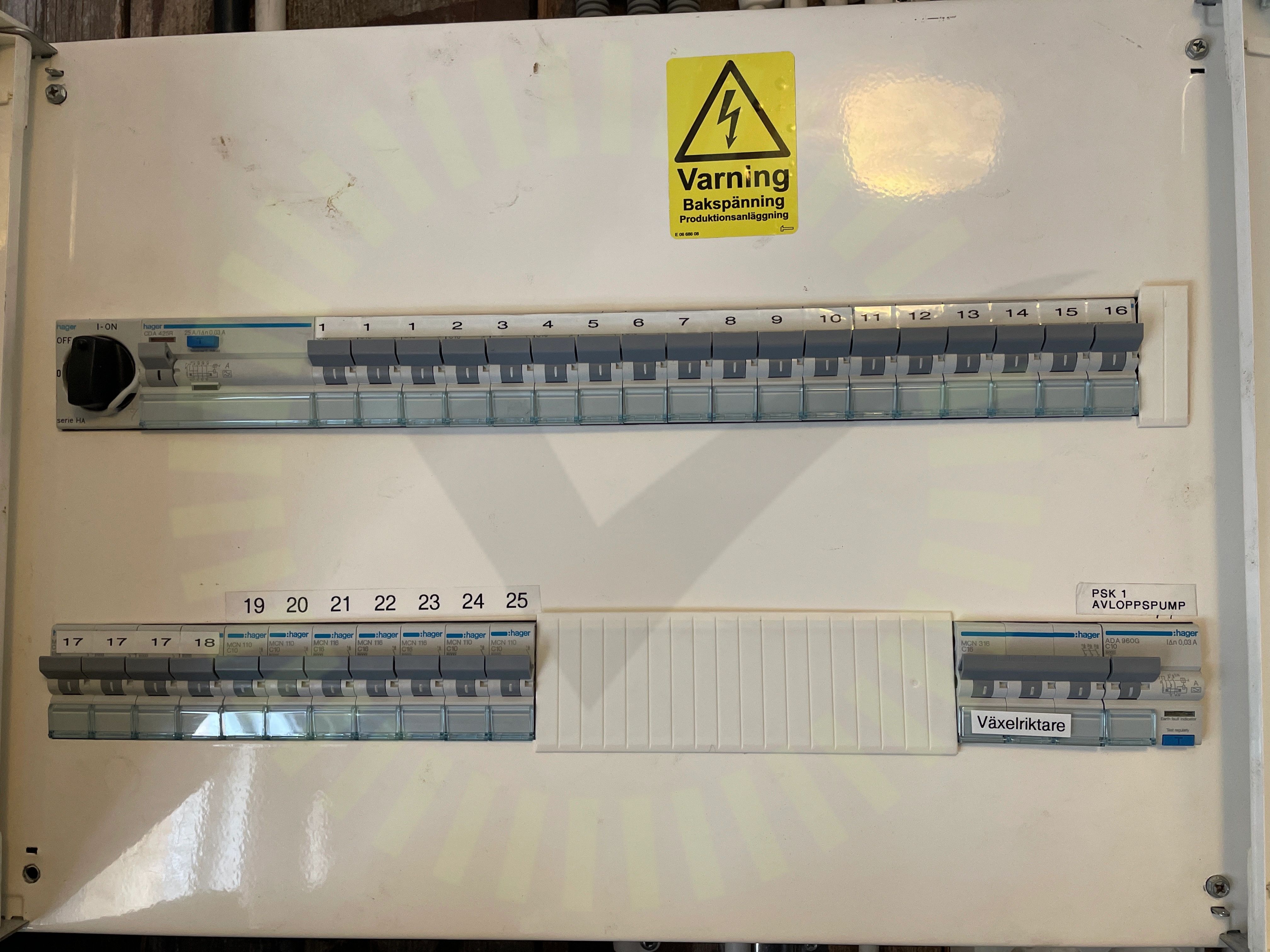

Informering av solceller

1.1 Informering av solceller

Inte godkänd

Saknas vid undercentral som matas från växelriktaren

SS 436 40 00 (712.514.101)

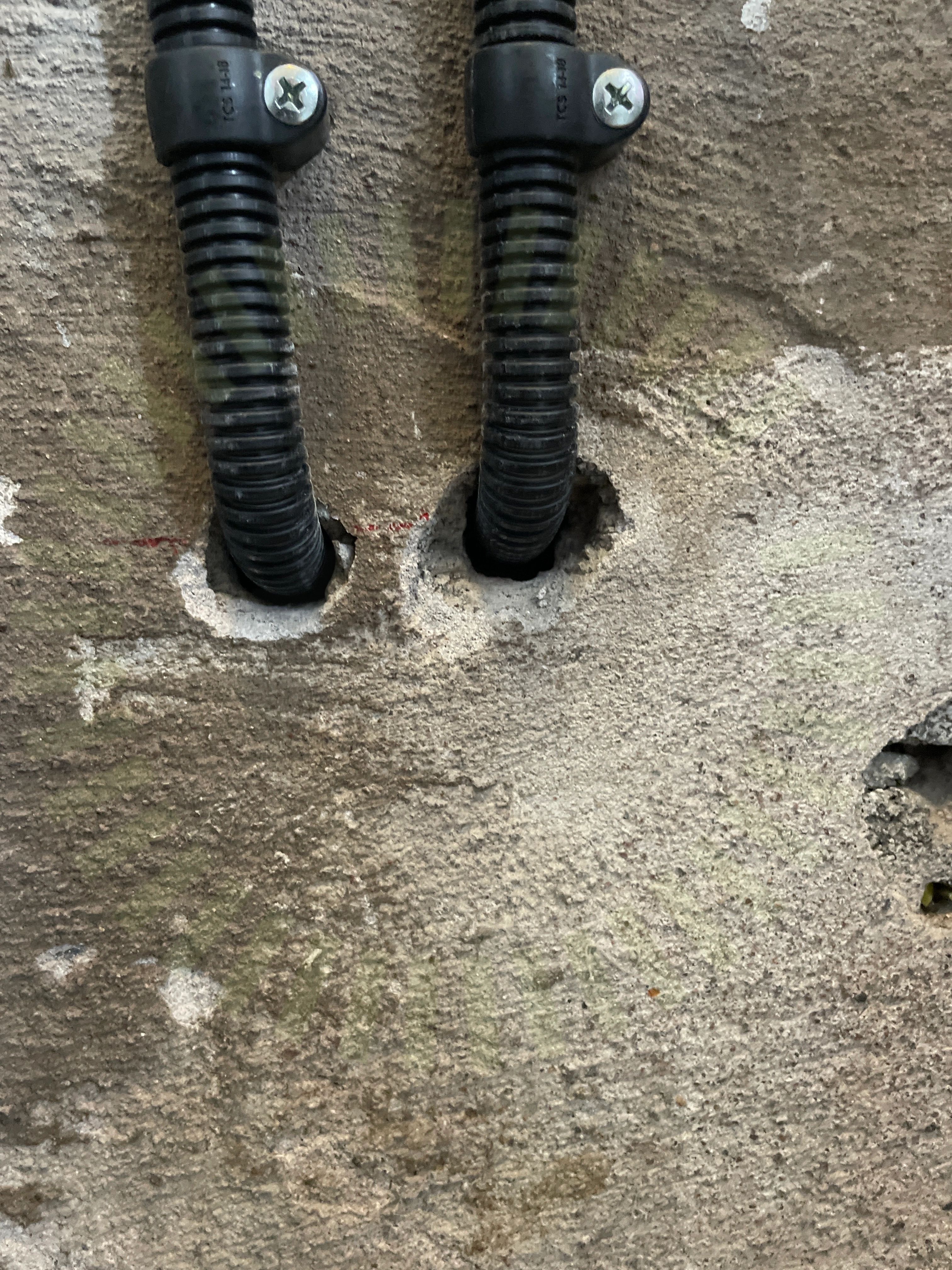

Genomföringar

1.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

1.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.4 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

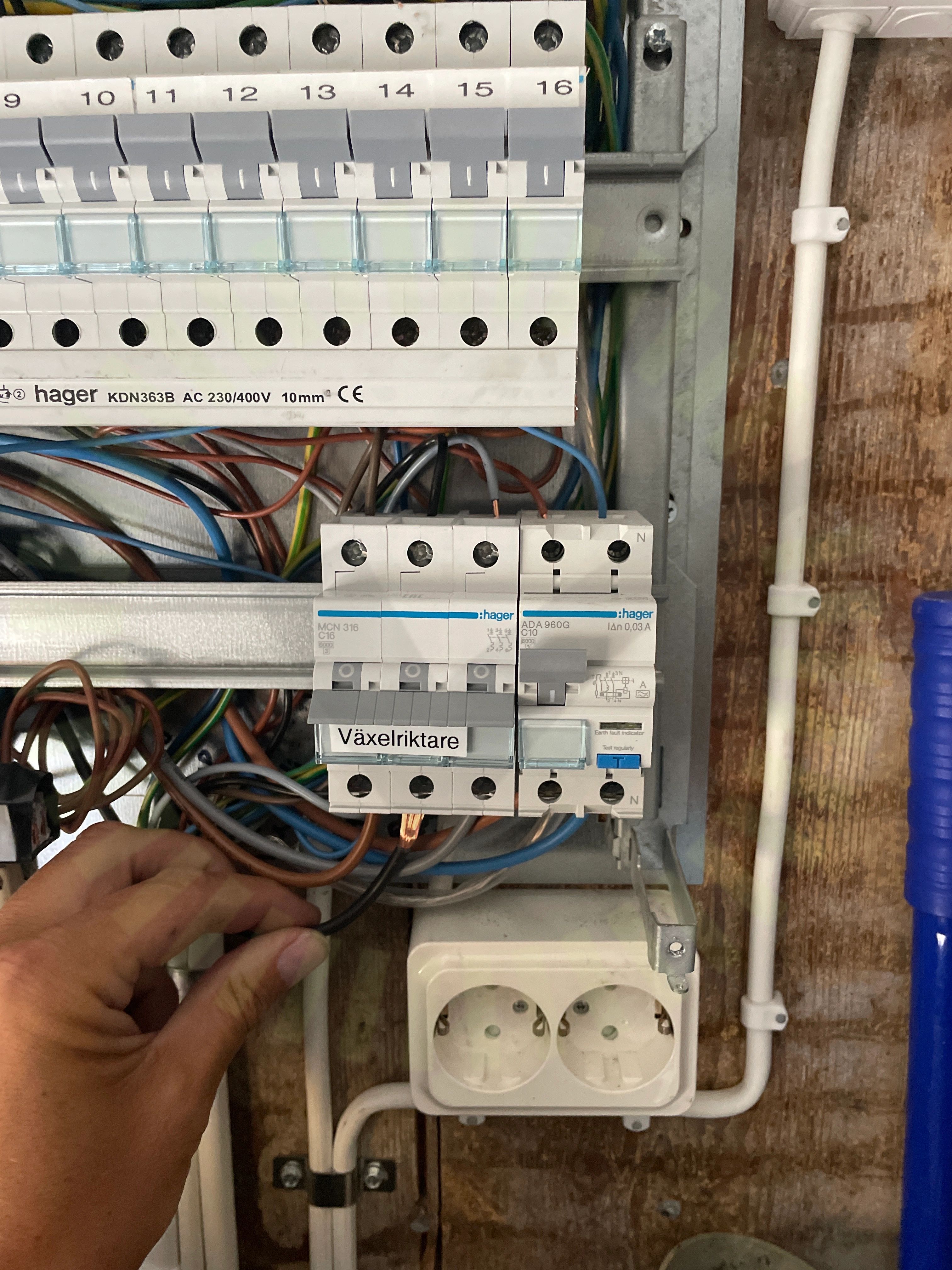

Ledare anslutna

1.5 Ledare anslutna

Inte godkänd

L3 från växelriktarens anslutning i säkringen samt L2 mellan säkringar och huvudbrytare sitter ej fast.

Godkända kontrollpunkter

28/34
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/34
Tillförlitligt fäst

SolarWatt: Vision AM 3

Anmärkningar

1/16
Klämmornas placering

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon för aktuella laster

Solarwatt installation manual DE_EN sid 21-24

Godkända kontrollpunkter

11/16
Avstånd till havDräneringshålFöremål mot bakstyckeKlämmornas överlappningKopplingslådaLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggningSpänningar i ram

Ej tillgängligt vid besiktning

4/16
Förbindelse av kontakterKontaktdonStress på kontakterSträngförläggning

Säkerhetsbrytare AC

Anmärkningar

1/6

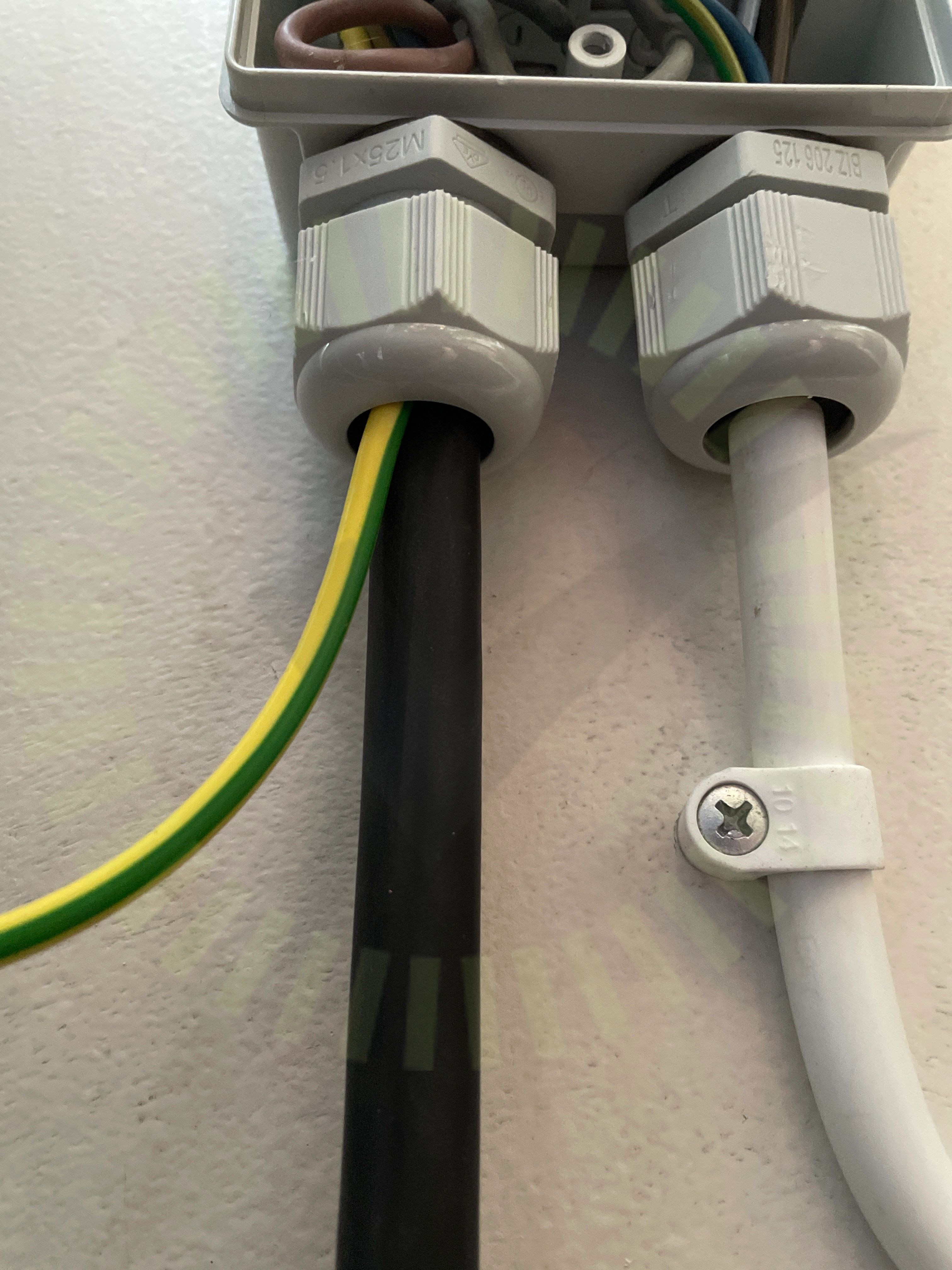

Förskruvningar

3.1 Förskruvningar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

5/6
AnslutningBöjradieEgenskaperInfästningPlacering

Weland Stål: Läktfästen

Anmärkningar

3/21

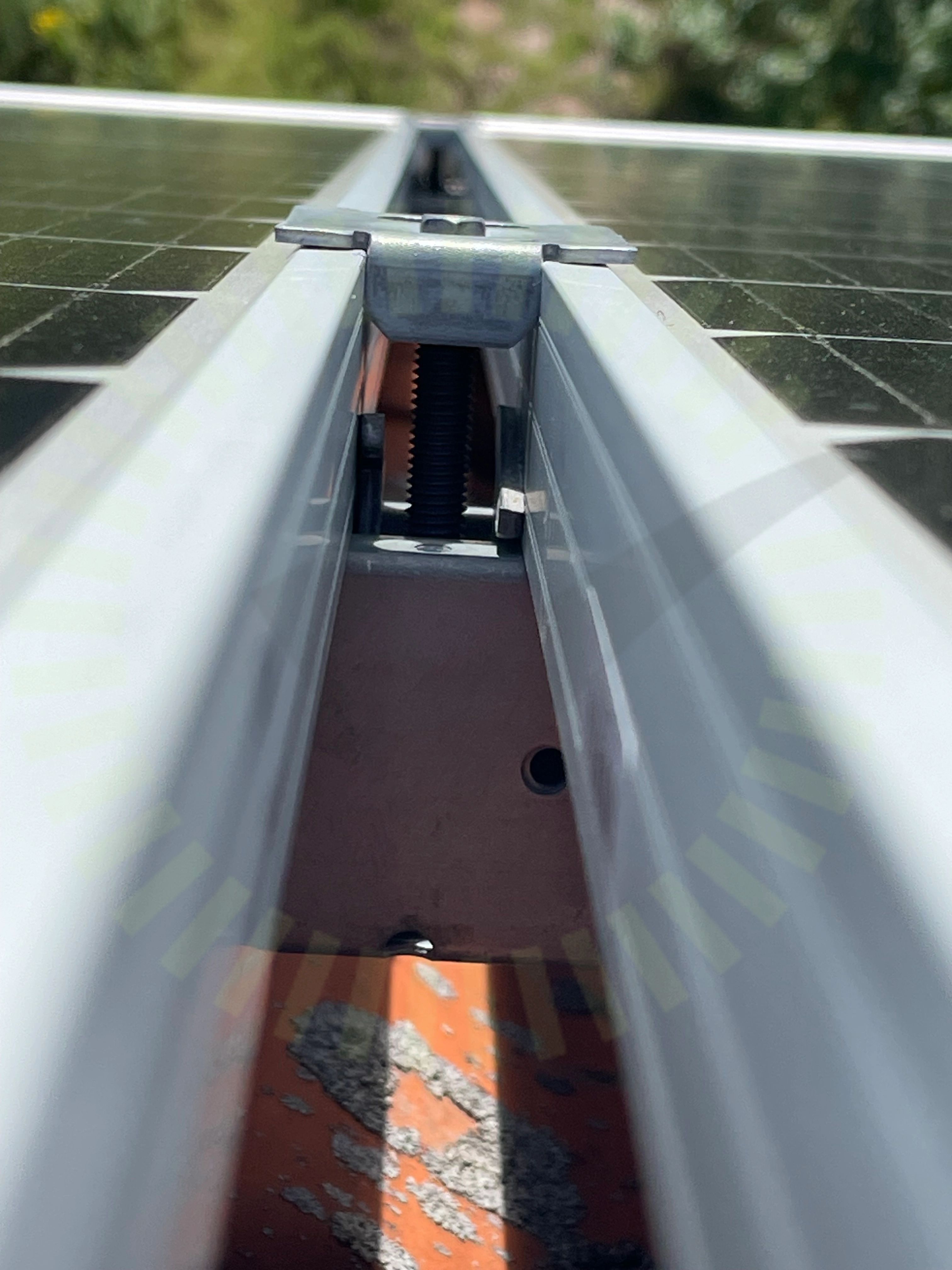

Klämmor rätt förläggning

4.1 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

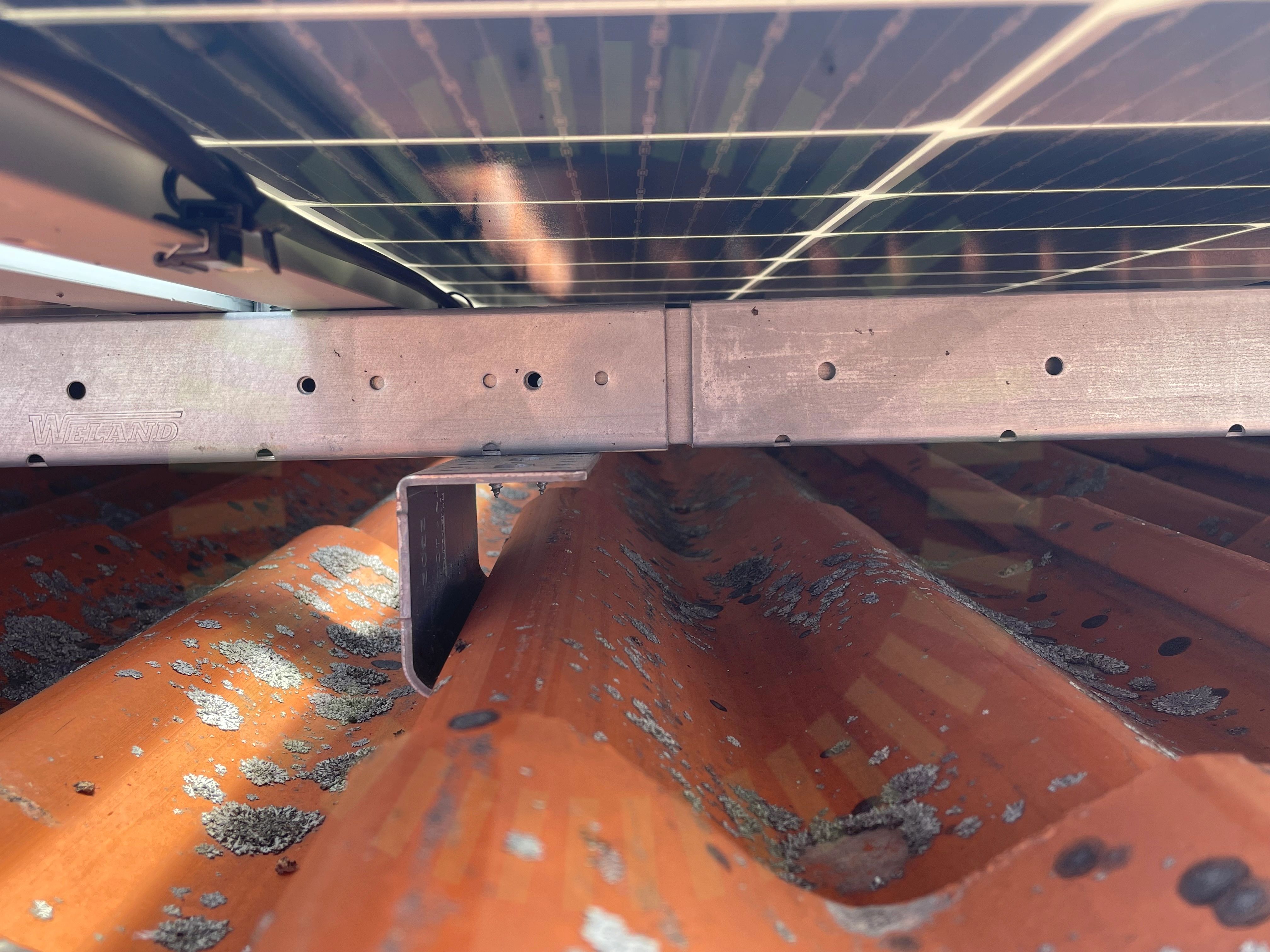

Skenskarvar

4.2 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

MA5104. Sid 1 (1) | Version 4 - 221101

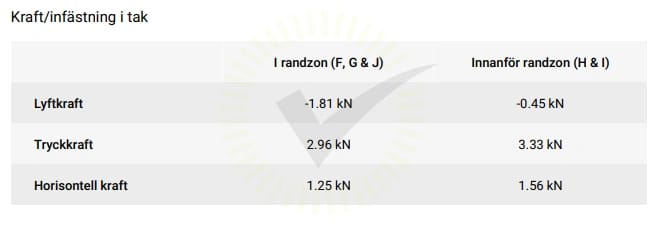

Underbyggnad

4.3 Underbyggnad

Inte godkänd

Infästning i bärläkt 25*48 mm som klarar max 2 kN. Tryckkraft i takinfästning är 3,3 kN enligt aktuell lastberäkning

PD5109 | Version 4 - 221028 | Sid 1 (1)

Godkända kontrollpunkter

18/21
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningLäktinfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
